F22WS焊接工艺评定方案

F22WS焊接工艺评定方案

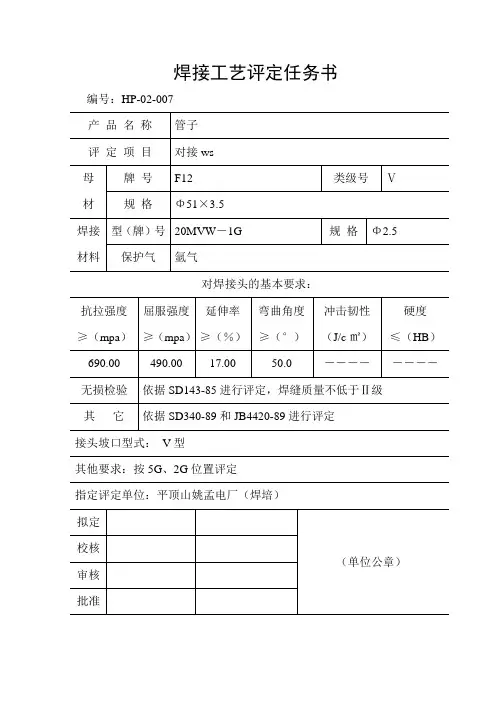

焊接工艺评定任务书编号:HP-02-007
对焊接头的基本要求:
接头坡口型式:V型
其他要求:按5G、2G位置评定
指定评定单位:平顶山姚孟电厂(焊培)
焊接工艺评定方案
编号:
母材:
类号:Ⅴ 级号: 与类号: Ⅴ 级号: 钢号:F12 与钢号:F12 相焊接 试件:
母材厚度: 3.5mm 焊缝金属厚度:3.5mm 管子直径: 52.0 其 它: 电特性:
钨极型号和尺寸: Wce20 Φ2.5
送丝速度范围: mm/min
填充金属:
焊条型号:(见表)规格:(见表)
焊丝牌号:(见表)规格:(见表)
焊剂型号
焊接位置:
焊接位置:水平固定焊接方向:向上
预热:
预热温度:150-200℃层间温度℃
保持方式:电加热
后热、焊后热处理:
热处理类别:高温回火
温度范围:750-780℃
时间范围:10-20分钟
其它:焊后缓冷至100-120℃恒温1h升降温100℃/h, 温度降至300℃可不控制。

气体:
保护气体:氩气流量:9-12 L/min
背保护气体:流量: 7-10 L/min
后保护气: 流量: L/min
施焊技术:
无摆动或摆动焊:焊嘴尺寸:
清理方式:锉刀、刷清根方式:
导电嘴于工件距离:
其它:
钢材焊接性:满足任务书的各项要求。

F22(大管)焊接工艺评定方案

F22(大管)焊接工艺评定方案

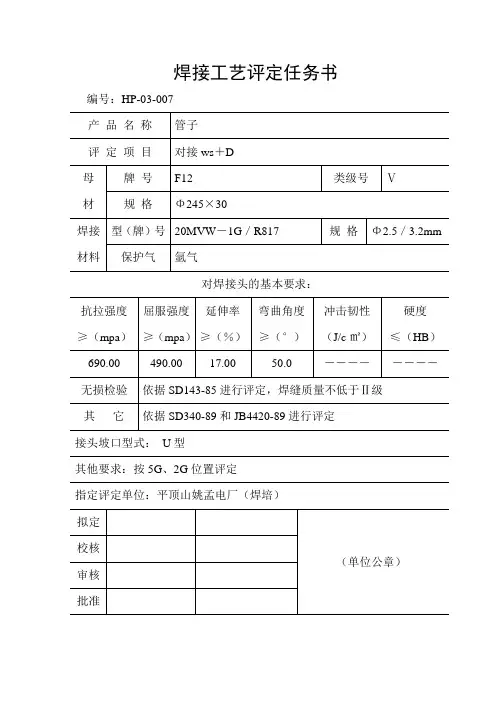

焊接工艺评定任务书编号:HP-03-007对焊接头的基本要求:接头坡口型式:U型其他要求:按5G、2G位置评定指定评定单位:平顶山姚孟电厂(焊培)焊接工艺评定方案编号:母材:类号:Ⅴ 级号: 与类号: Ⅴ 级号: 钢号:F12 与钢号:F12 相焊接 试件:母材厚度: 30mm 焊缝金属厚度:30mm 管子直径: 245.00 其 它: 电特性:钨极型号和尺寸: Wce20 Φ2.5送丝速度范围: mm/min填充金属:焊条型号:(见表)规格:(见表)焊丝牌号:(见表)规格:(见表)焊剂型号焊接位置:焊接位置:水平固定焊接方向:向上预热:预热温度:150-200℃层间温度350-400℃保持方式:电加热后热、焊后热处理:热处理类别:高温回火温度范围:750-780℃时间范围:2h其它:焊后缓冷至100-120℃恒温1h升降温100℃/h气体:保护气体:氩气流量:9-12 L/min背保护气体:流量: L/min后保护气: 流量: L/min施焊技术:无摆动或摆动焊:焊嘴尺寸:清理方式:手工铲、刷清根方式:导电嘴于工件距离:其它:钢材焊接性:满足任务书的各项要求焊接工艺评定记录编号:母材:类号:Ⅴ级号:与类号:Ⅴ级号:钢号:F12 与钢号:F12 相焊接厚度:30mm 直径:245.00mm填充金属厚度:30mm填充金属:焊条型号:(见表)规格:(见表)焊丝牌号:(见表)规格:(见表)焊剂型号:焊接位置:接头位置:水平位置焊接方向:向上预热:预热温度:150℃层间温度350℃其它:电加热后热、焊后热处理:温度760℃时间2h其它:焊后缓冷至100-120℃恒温1h升降温100℃/h气体:保护气体:氩气流量:10 .00 L/min 背保护气体:流量:9.00 L/min电特性:钨极类型和尺寸:WceΦ2.5施焊技术:焊接速度:无摆动或摆动焊:清理方法:手工铲、刷其它:综合评定结论:依据SD340-89评定,各项性能满足任务书的要求,对焊接工艺可行。

焊接工艺评定方案

焊接工艺评定方案

目录1. 组织结构 (1)2. 焊接工艺评定原则 (1)3. 焊接工艺评定原则目的 (2)4. 焊接工艺评定项目 (3)5. 焊接工艺评定试件 (3)6. 焊接 (4)7. 焊接工艺评定试验 (7)8. 焊接工艺评定试验 (8)焊接工艺评定方案钢结构焊接工艺评定方案,是针对现场钢结构焊接施工特点,选用本工程最具特点的焊接位置进行试验。

按照GB50205-2001《钢结构施工焊接规范》、JGJ81-2002《建筑钢结构规程》规定及设计施工图的技术要求进行编制。

现场安装焊接工艺评定场地选择在施工现场。

1.组织结构由本项目技术、质量、安全、专业焊接管理人员及探伤检测、焊接技工组成,并邀求业主、监理、总包现场指导。

2.焊接工艺评定原则2.1.工艺评定的焊接人员,必须是由公司持有权威部门颁发的合格证、操作证的熟练焊工。

2.2.对接焊缝试件评定合格的焊接工艺适用于角焊缝、搭接焊缝。

2.3.在焊接工艺评定前,应根据本工程节点形式,提出相应的焊接工艺评定指导书,焊接工艺评定试件经试验合格后,出具焊接工艺评定报告。

3.焊接工艺评定目的3.1.本次焊接工艺评定,作为本工程钢结构现场焊接施工的依据。

3.2.本次焊接工艺评定,检验现场焊接施工所选用的焊材是否与工程使用钢材相匹配。

3.3.本次焊接工艺评定,评定工程选用的焊接设备的性能,是否符合现场安装焊接的使用要求及投入设备的合理数量。

3.4.评定现场焊接时所采用的焊接方法及各项焊接参数。

3.5.评定现场所投入的焊接作业焊工,所需达到的操作技能等级及焊工人数。

4.焊接工艺评定项目现场焊接工艺评定选用本钢结构现场安装工程,最具典型的两种规格、位置的焊接接点作为本次焊接工艺评定的评定项目,使用钢板与工程所用钢板相同(Q345B),焊接工艺评定试板需经各项检验和试验评定合格后,做为正式的焊接工艺评定试件板。

4.1.焊接工艺评定试件规格:选定为40mm和60mm两种规格板厚钢板。

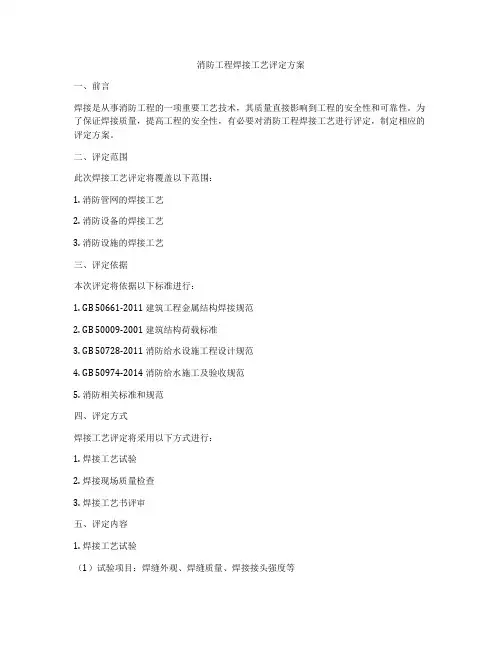

消防工程焊接工艺评定方案

消防工程焊接工艺评定方案

消防工程焊接工艺评定方案一、前言焊接是从事消防工程的一项重要工艺技术,其质量直接影响到工程的安全性和可靠性。

为了保证焊接质量,提高工程的安全性,有必要对消防工程焊接工艺进行评定,制定相应的评定方案。

二、评定范围此次焊接工艺评定将覆盖以下范围:1. 消防管网的焊接工艺2. 消防设备的焊接工艺3. 消防设施的焊接工艺三、评定依据本次评定将依据以下标准进行:1. GB 50661-2011 建筑工程金属结构焊接规范2. GB 50009-2001 建筑结构荷载标准3. GB 50728-2011 消防给水设施工程设计规范4. GB 50974-2014 消防给水施工及验收规范5. 消防相关标准和规范四、评定方式焊接工艺评定将采用以下方式进行:1. 焊接工艺试验2. 焊接现场质量检查3. 焊接工艺书评审五、评定内容1. 焊接工艺试验(1)试验项目:焊缝外观、焊缝质量、焊接接头强度等(2)评定标准:GB 50661-2011 建筑工程金属结构焊接规范(3)评定方法:对焊接试验样进行外观检查、力学性能测试等2. 焊接现场质量检查(1)检查项目:焊接操作规程、焊接参数控制、焊接设备检查等(2)评定标准:GB 50661-2011 建筑工程金属结构焊接规范(3)评定方法:对现场焊接工艺进行质量检查,主要关注焊接操作规程的执行情况、焊接参数的控制等3. 焊接工艺书评审(1)评审项目:焊接工艺书的合规性(2)评定标准:GB 50661-2011 建筑工程金属结构焊接规范(3)评定方法:对焊接工艺书进行逐项评审,确保其符合相关标准和规范的要求六、评定结果1. 评定合格条件:(1)焊接工艺试验合格(2)现场质量检查合格(3)焊接工艺书评审合格2. 评定合格后的监督与检查:评定合格后,需要进行定期的焊接工艺质量监督与检查,确保焊接质量能够持续符合要求。

七、评定责任与权限1. 评定责任:(1)焊接工艺试验由消防工程负责人组织实施(2)现场质量检查由消防工程监理单位负责实施(3)焊接工艺书评审由消防工程设计单位负责实施2. 评定权限:评定合格的焊接工艺将由消防工程负责人批准并应用到相关工程中。

焊接工艺评定方案

焊接工艺评定方案

焊接工艺评定方案1.引用标准2.项目主要焊接接头,焊接方式及焊接材料3.焊接工艺评定4.所属焊接工艺评定项目及覆盖范围5.焊缝试件外观质量和焊缝内部质量检验6.焊接工艺指导书1.引用标准:2 项目主要焊接接头,焊接方式及焊接材料编号焊接方法母材规格焊接材料适用范围焊接位置接头形式1.GMAW气保焊10mm加垫16mm加垫Q345B 平角焊平焊F2 GMAW气保焊12mm16mmQ345B 平角焊平焊F3 GMAW气保焊16mm加垫Q345B 立缝立焊V4SAW埋弧自动焊8mm Q345B 平角焊平焊F5 GMAW气保焊8mm14mm16mmQ345B 平缝平焊F2.焊接工艺评定a)焊接接工艺评定应以可靠的钢材焊接性能为依据,并在生产制作之前完成。

b)焊接工艺评定一般过程是:i.拟定焊接工艺指导书ii.施焊试件iii.无损检测、制取试样、测定焊接接头是否具有所要求的使用性能iv.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。

c)焊接工艺评定所用设备、仪表应处于正常工作状态。

d)焊接环境,当焊接环境出现下列情况时,必须采取有效防护措施,否则禁止施焊i.风速:气体保护焊时大于2m/s,其它焊接方法大于8m/sii.相对湿度大于90%iii.雨, 冰,雪环境;iv.当低合金钢焊件低于50℃、普通碳素钢焊件温度低于0℃时,应在始焊接表面各方向大于或等于2倍钢板厚度且不小于100mm范围内预热到20℃以上,且在焊接过程中均不应低于这一温度e)焊接工艺评定所用材料评定所用材料应有合格的质量证明书f)焊接工艺评定的焊接试件由本单位和本项目的技能熟练,并具有相应合格项位的焊接人员担任。

g)焊工必须严格按焊接工艺指导书施焊。

h)无损检测人员应具备相应资格。

i)试样的性能试验单位应具有相应资质j)焊接工艺评定结果不合格时,应分析原因,制订新的评定方案,按原步骤重新评定,直至合格为止。

3.所属焊接工艺评定项目及覆盖范a)评定规则:按GB50661-2011《钢结构焊接规范》中的评定规则进行评定,在钢材和焊材选定的情况,如下述因素发生变化,需重作焊接工艺评定:i.焊接方法的改变ii.焊接位置的改变iii.衬垫的改变iv.按焊丝直径规定的焊接电流、焊接电压或焊接速度的改变分别超过评定合格值的10%,7%和10%v.坡口形状和尺寸改变详见GB50661-2011《钢结构焊接规范》b)覆盖范围4.焊缝试件外观质量和焊缝内部质量检验:a)试件的外观检验应符合下列要求i.外观检查,表面不得有裂纹、未熔合、夹渣、未填满弧坑和焊瘤等缺陷ii.焊缝外形尺寸应符合以下表述要求。

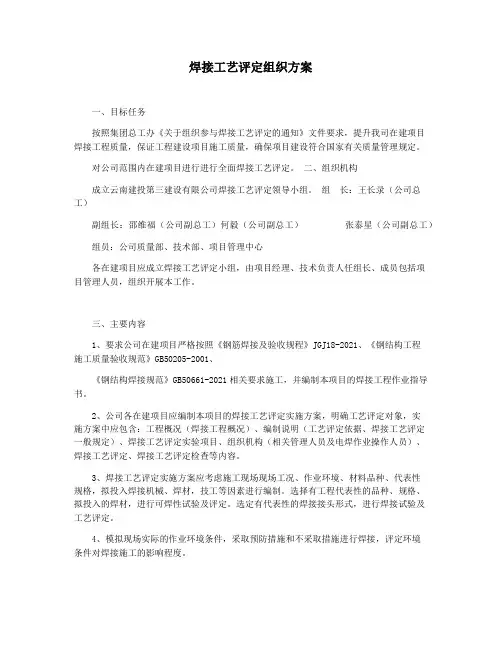

焊接工艺评定组织方案

焊接工艺评定组织方案

焊接工艺评定组织方案一、目标任务按照集团总工办《关于组织参与焊接工艺评定的通知》文件要求,提升我司在建项目焊接工程质量,保证工程建设项目施工质量,确保项目建设符合国家有关质量管理规定。

对公司范围内在建项目进行进行全面焊接工艺评定。

二、组织机构成立云南建投第三建设有限公司焊接工艺评定领导小组。

组长:王长录(公司总工)副组长:邵维福(公司副总工)何毅(公司副总工)张泰星(公司副总工)组员:公司质量部、技术部、项目管理中心各在建项目应成立焊接工艺评定小组,由项目经理、技术负责人任组长、成员包括项目管理人员,组织开展本工作。

三、主要内容1、要求公司在建项目严格按照《钢筋焊接及验收规程》JGJ18-2021、《钢结构工程施工质量验收规范》GB50205-2001、《钢结构焊接规范》GB50661-2021相关要求施工,并编制本项目的焊接工程作业指导书。

2、公司各在建项目应编制本项目的焊接工艺评定实施方案,明确工艺评定对象,实施方案中应包含:工程概况(焊接工程概况)、编制说明(工艺评定依据、焊接工艺评定一般规定)、焊接工艺评定实验项目、组织机构(相关管理人员及电焊作业操作人员)、焊接工艺评定、焊接工艺评定检查等内容。

3、焊接工艺评定实施方案应考虑施工现场现场工况、作业环境、材料品种、代表性规格,拟投入焊接机械、焊材,技工等因素进行编制。

选择有工程代表性的品种、规格、拟投入的焊材,进行可焊性试验及评定。

选定有代表性的焊接接头形式,进行焊接试验及工艺评定。

4、模拟现场实际的作业环境条件,采取预防措施和不采取措施进行焊接,评定环境条件对焊接施工的影响程度。

5、对已经取得焊接作业资格的焊接技工进行代表性检验,评定焊工技能在本工程焊接施工的适应程度。

6、通过相应的检测手段对焊件焊后质量进行评定,评定检验焊材与母材是否匹配。

通过评定确定指导本工程实际生产的具体步骤、方法以及参数。

四、方法步骤1、在焊接工艺评定前,应根据本工程节点形式,提出相应的焊接工艺评定指导书,焊接工艺评定试件经试验合格后,出具焊接工艺评定报告。

焊接工艺评定方案

焊接工艺评定方案

苏州宝带东路跨运河钢桁梁制造焊接工艺评定方案(修订)编制:复核:审核:批准:中铁九桥工程有限公司2013 年09 月一、总则苏州宝带东路跨运河钢桁梁主体结构采用Q345qD 钢材制造。

各结构中存在多种不同规格的对接、熔透或坡口角接及T 型角接接头,根据钢梁的设计图纸及相关技术文件要求,结合全桥钢梁的结构形式,我们根据《公路桥涵施工技术规范》(JTG/T F50-2011 )附录F1的相关规定,从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验 (以下简称试验)。

二、接头选择结合各部分结构形式,我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及T 型角接接头, 详见《附表:苏州宝带桥全桥主要接头形式表》。

并从所有的接头形式中选择了33 组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验:其中包括14 组对接接头,10 组熔透角接接头, 5 组坡口角接接头和 4 组T 型角接接头。

三、试验材料和焊接设备1 、母材本次试验用钢板包括厚度为8mm 、1 2mm 、20mm、25mm 、30mm、35mm、40mm、50mm、55mm 的Q345qD 材质钢板。

符合GB/T714-2008 的技术要求。

试板规格:对接接头:150 X800 角接接头:150 >6002、焊接材料2.1 埋弧自动焊:①上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H08Mn2E (©5.0)焊丝,配合SJ101q 焊剂。

②上下层桥面板对接焊缝填充盖面层焊接采用H08Mn2E (©5.0)焊丝,配合SJ101q 焊剂。

③工型腹杆、桥面系T型横梁主焊缝采用H08MnA (©5.0)焊丝,配合SJ101q 焊剂。

2.2CO 2气体保护焊:①上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝E501T-1 (©1.2 )焊接。

桥梁焊接工艺评定试验方案

桥梁焊接工艺评定试验方案

箱梁焊接工艺评定试验方案编制:审核:审批:目录1 工程概况 (1)2 焊接工艺评定试验的依据及标准 (1)3 试验材料及设备 (1)3.1 母材 (1)3.2 焊接材料 (4)3.3 焊接设备 (5)4 焊接工艺评定试验 (5)4.1 对接焊缝工艺评定试验 (7)5 焊接工艺评定试验结果分析与评定 (17)5.1 焊缝强度 (17)5.2 韧性 (18)5.3 接头硬度 (18)5.4 宏观断面酸蚀试验 (18)6 圆柱头焊钉焊接工艺评定试验 (18)7 结论 (20)附图A接头宏观断面照片 (21)附图B 圆柱头焊钉焊接工艺试验照片 (23)工程概况大桥分为左右线,左线中心桩号为ZK16+642,孔跨布置为(5x30)m预应力混凝土T 梁+(3x60)m钢箱梁+(3x30)m预应力混凝土T梁,桥梁全长427m;右线中心里程为K16+645,孔跨布置(6x30)m预应力混凝土T梁+(3x60)m钢箱梁+(2x30)m预应力混凝土T梁,桥梁全长427m。

下部桥墩为桩柱式墩,桥台为肋板台,基础均为钻孔灌注桩。

焊接工艺评定试验的依据及标准焊接工艺评定试验以招标文件及设计图《铁路钢桥制造规范》(Q/CR 9211-2015)《公路桥涵施工技术规范》JTG/T F50-2011。

试验材料及设备母材大桥钢结构钢板主要材质为Q345qD,应符合《桥梁用结构钢》(GB/T 714-2015)的规定。

根据本工程所用材料,焊接工艺评定试验选择板厚8、12、14、16、20、28、30共计7种规格的Q345qD钢板,钢板的力学性能及化学成分见下表1和表2。

表1 试验用钢板力学性能材质板厚(mm)炉号Rel(Mpa)Rm(Mpa)A(%)弯曲180°-20℃冲击功(KV2)(J)数据来源Q345qD≤50- ≥345≥490≥20完好≥120标准值Q345qDδ82090400851658123.5完好253225215质保书50658523.0完好210222245复验值Q345qDδ122050364843453630.5完好171173183质保书45254528.5完好168175180复验值Q345qDδ142050364845254932完好207181191质保书47054530完好182184193复验值Q345qDδ162050365144255930完好216235221质保书44554930完好202212229复验值Q345qDδ202050365444655828.5完好222228230质保书46060228完好234212225复验值Q345qDδ282050365241353630完好239260238质保书42152729.5完好235241231复验值Q345qDδ3020E03771444655926.5完好301276261质保书43955627完好265272259复验值表2 试验用钢板化学成分3根据本桥试验用钢板,选择与其相匹配的焊接材料,焊接材料应符合表3的规定,选用的焊材如表4。

国家体育场钢结构工程焊接工艺评定方案

国家体育场钢结构工程焊接工艺评定方案

国家体育场钢结构工程焊接工艺评定方案一、项目概述国家体育场钢结构工程是一个重要的大型建筑工程,为了确保钢结构的质量和安全性,需要进行焊接工艺的评定。

本方案旨在确定适用于国家体育场钢结构工程的焊接工艺,并确保焊接接头与钢结构的强度、刚度和耐久性满足设计要求。

1.根据设计要求和相关标准,确定焊接接头类型和焊缝形式,如对焊、角焊、对角焊等;2.根据焊接材料的特性选择合适的焊接电流、电压和焊接速度等参数;3.根据焊接材料和焊接结构的特性,确定适合的预热温度、焊接层间温度、焊接速度等;4.制定焊接工艺控制规程,包括焊接操作步骤、焊接设备的使用条件、材料预热和焊接层间温度的控制等;5.根据焊接接头的尺寸和结构形式,确定适合的焊接顺序和焊接方法,如单面焊、双面焊等;6.选择合适的检测方法和标准,对焊接接头进行性能和质量检验。

三、焊接工艺评定流程1.焊接工艺试验准备:(1)准备焊接试样,并确保试样符合设计要求;(2)准备焊接设备和相关材料,如焊条、焊丝等;(3)准备焊接工艺评定文件,包括焊接工艺规程、焊接工艺评定记录等。

2.焊接工艺试验过程:(1)按照焊接工艺规程和试验要求,进行焊接试验;(2)对焊接接头进行质量检验,包括焊缝形态、焊缝强度、焊缝硬度等;(3)对焊接接头进行性能检验,如拉伸试验、弯曲试验等;(4)对焊接接头进行非破坏性检测,如超声波检测、射线检测等。

3.焊接工艺评定结果分析:(1)根据焊接工艺试验的结果,对焊接工艺进行评定;(2)对焊接接头的强度、刚度和耐久性等性能指标进行评估;(3)对焊接工艺存在的问题进行分析,并提出改进措施。

四、工艺评定报告编制依据焊接工艺评定流程和结果,编制焊接工艺评定报告。

报告包括以下内容:1.项目概述;2.工艺评定方法;3.焊接工艺评定流程;4.焊接工艺评定结果分析;5.改进措施和建议。

五、工艺评定实施和监督工艺评定应由专业焊接工程师或焊接专家组织实施,并由相关技术部门进行监督和验收。

焊接工艺评定规程

焊接工艺评定规程

焊接工艺评定规程一、目的及范围本工艺评定规程的目的是确保焊接工艺能够满足设定的技术要求,并能够保证焊接件的质量和性能符合规定标准。

本规程适用于所有焊接工艺的评定。

二、评定内容1. 工艺参数评定:对焊接工艺中的主要参数进行评定,包括焊接电流、焊接电压、焊接速度等。

评定时可以采用焊接试件进行实际焊接,也可以通过理论计算和模拟仿真进行评定。

2. 焊接设备评定:对使用的焊接设备进行评定,包括设备的类型、性能参数、稳定性等。

评定时可以通过对设备进行检测、测试和校准等方式进行评定。

3. 焊接材料评定:对使用的焊接材料进行评定,包括焊接材料的类型、品牌、规格、质量等。

评定时可以通过对材料进行检测、试验等方式进行评定。

4. 操作工评定:对从事焊接工作的操作工进行评定,包括技术水平、操作能力、知识掌握等。

评定时可以通过技能考核、岗位培训、操作规程执行情况等方式进行评定。

三、评定方法1. 参数评定可以采用实际焊接试件进行,按照要求进行焊接操作,然后对焊缝质量进行检测和评估。

2. 设备评定可以通过设备检测、测试和校准等方式进行,确保设备性能符合要求,工作稳定可靠。

3. 材料评定可以通过材料检测、试验等方式进行,确保材料质量符合要求。

4. 操作工评定可以通过技能考核、岗位培训、操作规程执行情况等方式进行,确保操作工具备必要的技能和知识。

四、评定结果与记录1. 根据评定结果确定是否符合要求,如符合要求则进行工艺认定,如不符合要求则进行调整或重新评定。

2. 对评定过程中的参数、设备、材料和操作工进行记录,包括评定方法、结果、评定人员等。

3. 对通过评定的工艺进行归档,作为后续焊接生产的依据。

五、评定的频率和周期1. 工艺参数评定一般应在设定焊接工艺后进行,对于每种焊接工艺至少评定一次。

2. 设备评定应在设备调试和采购后进行,对于每台设备至少评定一次。

3. 材料评定应在采购后或更换品牌和规格时进行,对于每种材料至少评定一次。

焊接工艺评定方案

焊接工艺评定方案

焊接工艺评定方案焊接工艺评定方案一、前言在现代工业生产中,焊接加工已经成为了一个重要的工艺。

然而,不同的焊接工艺在加工时所需的焊接机器、设备和工艺参数等都有着一定的差异,这就需要在生产前对焊接工艺进行评定,以确保实际加工的焊接质量符合规定的标准。

本文旨在介绍焊接工艺评定方案。

二、焊接工艺评定的目的焊接工艺评定的目的是为了确保加工出的焊接质量满足标准规定,同时也是为了检测和评估不同的焊接工艺是否能够满足生产的需求。

如果焊接工艺本身存在问题,那么加工出来的焊接件也会存在缺陷和瑕疵。

因此,加工前对焊接工艺进行评定十分重要。

三、焊接工艺评定方案1.确定评定标准在进行焊接工艺评定之前,首先需要明确焊接产品所需的焊接标准和规范。

焊接标准一般有国内标准和国际标准,同时也有行业标准和公司标准。

对于同一种产品,不同的标准和规范之间可能会存在差异,这些差异必须在评定时加以注意。

2.选择取样件针对焊接产品的技术特点和规格,从批量生产的焊接件中随机抽样一定数量的代表性焊接件进行评定。

选取的焊接件应该包含典型、最小和最大的焊接母材、焊丝规格、板材厚度等因素,以便测试结果的全面性和代表性。

3.制作试样选定焊接样品后,需要按照评定标准中规定的焊接工艺和参数来制作试样。

在制样时,需要对所有的焊接参数进行仔细测量,例如焊接电流、电压、焊接时间、焊接速度等。

同时,还要对板材和焊丝进行检测,评估其质量是否符合标准要求。

4.焊接质量评估在制作试样之后,需要对焊接质量进行全面评估。

评估应该包括外观缺陷、焊缝直线度、焊缝内部质量等方面。

外观缺陷通常包括焊缝高度差、裂纹、气孔等,焊缝直线度应该在规定的误差范围内,焊缝内部质量包括焊缝强度、硬度、裂纹及其他缺陷等。

5.设定评定方案在评估焊接质量之后,根据评估结果来设定评定方案。

在评定方案中,需要明确合格标准的要求,并对所选定的焊接工艺进行评价,建立焊接参数的优化模型,并针对不同的实际应用情况,制定相应的焊接工艺和评定标准。

焊接工艺评定方案

焊接工艺评定方案

目录一、工程概况 (1)二、引用标准 (3)三、接头选择 (4)四、试验材料和焊接设备 (4)五、焊接检验及力学性能试验 (7)五、焊接工艺评定报告的内容 (9)为确保制作及安装质量符合设计及《公路桥涵施工技术规范》(JTGT F50-2011)的要求,针对钢箱梁及钢墩柱设计的焊接接头形式,选择具有代表性的焊接接头进行焊接工艺评定试验,作为编制制作钢箱梁焊接工艺的依据。

一、工程概况桥梁设计范围的起始桩号CK1+748.499~CK1+926.870,桥梁总长200.145m,第一联桥梁长 23.445m,第二联桥梁长 84.0m,第三联桥梁长92.7m。

第一联及第三联桥梁为钢箱梁结构,第二联为钢筋砼结构。

第一联桥梁上部结构采用钢箱梁,跨径 12.478m,梁高 0.724m。

主梁顶板厚 16mm,底板厚22mm,腹板厚 14mm。

帽连桥台,与第二联衔接处置于梁端牛腿。

第三联桥梁上部结构采用钢箱梁,跨径 15~20m,梁高 0.724m。

主梁顶板厚 16mm,底板厚22mm,腹板厚 14mm。

桥墩采用钢管砼圆柱墩。

桥墩采用直径 0.6m 接 0.8m 圆柱墩(壁厚 20mm),填充 C30 微膨胀砼,基础采用φ1.5m 灌注桩,两种直径的墩柱采用长度 200cm 变截面圆柱墩(壁厚 20mm)连接。

钢箱梁与墩台采用熔透焊接固定。

本工程范围:钢墩柱、钢箱梁两种主要结构。

桥梁上部结构采用钢箱梁,标准跨径12.77m、15m、16m、20m,梁高0.724m。

主梁顶板厚16mm,底板厚22mm,腹板厚14mm。

钢箱梁设计如下图所示:图1-1 第3联钢箱梁标准断面图图1-2 第1联钢箱梁标准断面图二、引用标准表2-1 施工参考规范用表序号规范名称规范编号1 《低合金高强度结构钢》GB/T1591-20082 《碳素结构钢》GB/T700-20063 《铁路钢桥制造规范》Q/CR9211-20154 《公路桥涵施工技术规范》JTG/TG50-20115 《碳钢药芯焊丝》GB/T 10045-2001三、接头选择依据设计图,钢箱梁所用母材为Q345B,结合各部分结构形式,整理了结构中存在的各种不同板厚、不同施焊工位的各类主要对接、熔深坡口角接及T型角接接头。

焊接工艺评定方案

焊接工艺评定方案

焊接工艺评定方案一、引言焊接是一种常见的金属连接工艺,广泛应用于工业生产中。

为了确保焊接质量和工艺的可靠性,需要进行焊接工艺评定。

本方案旨在制定一套科学、规范的焊接工艺评定程序,以提高焊接质量和效率。

二、目的本方案的目的是为了评估焊接工艺的适用性,确保焊接接头的强度、密封性和耐腐蚀性,以及工艺的可行性和经济性。

三、焊接工艺评定的步骤及内容1.确定焊接工艺评定的对象:根据具体的焊接需求和材料特性,确定焊接工艺评定的对象,包括焊接材料和焊接工艺参数。

2.编制焊接工艺评定程序:根据相关规范和标准,编制焊接工艺评定程序,明确评定步骤和内容。

3.材料准备:根据焊接工艺评定的对象,准备焊接材料,包括焊接材料和填充材料。

确保材料的质量和符合相关标准。

4.试验样品准备:根据焊接工艺评定的要求,准备试验样品。

样品宜选取典型的焊接接头,确保样品的表面光洁和铺设牢固。

5.焊接工艺参数确定:根据焊接工艺评定要求,确定焊接工艺参数,包括焊接电流、电压、焊接速度和焊接角度等。

在实际焊接过程中,可以通过试焊的方式进行参数的调整和优化。

6.进行焊接试验:按照事先确定的焊接工艺参数,进行焊接试验。

试验过程中应注意焊接接头的质量和外观,以及试验样品在焊接过程中的变形情况。

7.检测和评定焊接接头质量:对焊接接头进行非破坏性测试和破坏性测试,评估焊接接头的质量和强度。

并根据检测结果,对焊接工艺进行修正和调整。

8.形成焊接工艺规范:根据焊接工艺评定的结果,形成焊接工艺规范,包括焊接工艺参数、焊接材料、检测要求和接头质量标准等。

并在生产和质量管理中推广应用。

四、质量控制在整个焊接工艺评定的过程中,应进行质量控制,包括材料质量的控制、样品准备的控制、焊接工艺参数的控制、试验过程的控制和测量和检验设备的控制等。

同时,应制定相关的质量控制措施和相应的纪录。

五、安全措施在焊接工艺评定过程中,应加强安全管理,确保焊接操作人员的人身安全。

应对焊接设备和试验样品进行定期检查和维护,确保设备的正常运行。

钢结构制作焊接工艺评定方案

钢结构制作焊接工艺评定方案

钢结构制作焊接工艺评定方案钢结构制作是现代建筑领域中一项非常重要的工作,它可以为建筑提供坚实的支撑和稳定的结构。

钢结构制作需要进行完善的焊接工艺评定方案,以保证焊接质量和结构的安全性。

本文将针对钢结构制作焊接工艺评定方案进行详细阐述。

一、钢结构制作焊接工艺评定的作用钢结构制作焊接工艺评定是指在进行钢结构制作中,对焊接工艺进行评定和选择,以保证焊接质量和结构的安全性。

通过有效的焊接工艺评定方案,可以提高钢结构制作工程的质量,减少安全事故的发生,提高项目的效率,从而更好地满足客户的需求和要求。

二、钢结构制作焊接工艺评定方案的内容1、焊接工艺选择焊接工艺是根据不同材质,不同热量输入,不同焊接位置等条件来选择不同的焊接工艺。

在钢结构制作中,常用的焊接工艺包括TIG焊接、MIG/MAG焊接、手工弧焊接等。

2、焊接工艺评定标准焊接工艺评定标准包括焊接工艺说明书、焊接工艺流程图、焊接操作规程、焊接异常报警规程等。

这些标准能够保证钢结构制作在焊接过程中质量的控制和管理,提高工程建设的效率和质量。

3、焊工质量控制焊工质量控制是指对焊工进行质量评定,评估焊工的焊接质量。

焊工的质量控制是建立在焊接工艺评定的基础之上的,通过对焊工进行技能培训、考核考评等方式来保证焊工的工作质量。

三、钢结构制作焊接工艺评定方案的实施步骤1、组建专家组组建专家组是评定方案实施的第一步,这其中专家应该包括焊接领域的技术人员、工程师和项目经理等。

他们一起来分析客户的需求,归纳出客户关注的焊接问题和可能遇到的风险点。

2、评估焊接质量对焊接质量进行评估,根据钢板的厚度、弯曲角度和膜厚等参数,来选择适合的焊接工艺。

3、制定方案依据评估结果,制定一个完整的焊接工艺评定方案,包括焊接工艺说明书、任务交接单和质量评定表等。

同时,明确责任人和督促机制,确保工程进度和工作效率,确保钢结构的质量。

4、实施方案根据制定好的方案,对焊接工作进行操作,严格按照工艺规程操作,保证焊接质量,尽可能地减少焊接缺陷,确保快速且高质量的完成目标。

Q420焊接工艺评定方案

Q420焊接工艺评定方案

焊接工艺评定试验项目焊接工艺评定项目的选择,是根据本项目构件的材质、板厚、规格、焊接方法的特点,选择本次新做焊接工艺评定的项目,使用焊接工艺评定试件必须与工程所用钢材的材质相同。

根据本项目的构件节点各要素确定,本次需要做的焊接工艺评定项目如下表:本项目焊接工艺评定项目注:目前仅根据设计蓝图确定的评定项目,具体项目需根据实际节点类型确定评定项目是否增项或调整。

组织体系由项目、技术、质量、安全和专业焊接技术管理及探伤检测人员,组成焊接工艺评定小组,负责焊接工艺评定各项目的组织实施。

工艺评定各项目的焊接人员,由参与项目的的持证焊工进行焊接,并邀请业主和监理单位现场监督指导。

焊接工艺评定试验的组织机构由下列单位、人员组成:焊接工艺评定焊接人员必须是持有相应合格的熟练焊工,严格参照焊接作业指导书,做好焊接过程记录,采用多层多道时下道焊缝与上道焊缝重迭应在1/3以上,每条焊缝应连续施焊一次完成,按规范要求预热,并控制好层间温度,预热应在坡口两侧板厚的2倍以上,且大于100mm,2试板焊接完成后,保温缓冷后立即进行焊缝清理、外观检查,24h 后进行UT 探伤检测,并出具探伤报告。

母材Q420B 化学成分、机械性能 焊接材料CO 2气体保护焊焊丝按GB/T8110《气体保护电弧焊用碳钢、低合金钢焊丝》的规定,埋弧焊用焊丝按GB/T5293《埋弧焊用碳钢焊丝和焊剂》、GB/T12470《低合金钢埋弧焊焊剂》中的相关规定。

试板点焊时,采用E5503焊条,气保焊焊接,焊材采用ER55-1,¢1.2焊丝。

Q420B 埋弧焊采用H10Mn2A ,¢5.0焊丝配合SJ101焊剂。

电渣焊采用ER55-1,¢1.6焊丝配合YF-15AL 焊剂(20~40目,细颗粒)。

焊接工艺评定试件本次焊接工艺评定各项目试板材料、匹配焊材如下 试板组对 试板下料、开坡口采用半自动切割机加工,切割面质量符合GB50205-2001的规定。

检查试板的规格、尺寸及加工质量,将坡口内的割渣等清理干净,并用角向砂轮机打磨坡口面及坡口边各20mm范围内露出金属光泽。

焊接工艺评定方案

焊接工艺评定方案

焊接工艺评定方案1. 引言焊接是一种常用的金属连接方法,广泛应用于工业制造、建筑和维修等领域。

焊接工艺评定是为了确保焊接质量和安全性,通过测试和评估焊接工艺的适应性和可行性。

本文将介绍焊接工艺评定的目的、步骤和常用标准,以及评定结果的意义和应用。

2. 目的焊接工艺评定的主要目的是确定焊接过程参数,以保证焊缝质量符合设计要求和技术标准。

通过评定,可以确定最佳的焊接工艺,确保焊接的强度、密封性和耐腐蚀能力,以及最小化热影响区域的尺寸。

3. 步骤3.1 准备工作在进行焊接工艺评定之前,需要进行以下准备工作:•了解焊接材料和焊接接头的要求;•确定焊接方法和设备的选择;•准备合适的焊接试样和测试设备。

3.2 实验设备和试样准备根据焊接工艺评定的要求,选择合适的实验设备和试样。

试样应具有代表性,符合标准要求,并能满足评定的目标和标准。

3.3 工艺参数确定和试验操作根据试样和实验设备的要求,确定焊接工艺参数,包括焊接电流、电压、焊接速度和焊接时间等。

按照确定的参数进行焊接试验操作,记录焊接过程中的相关数据。

3.4 检测和评估使用合适的非破坏性和破坏性检测方法对焊接试样进行检测,如视觉检测、X射线检测、超声波检测和拉伸试验等。

根据检测结果进行评估,判断焊缝质量是否符合要求。

3.5 结果分析和报告根据评估结果进行分析,确定焊接工艺的优劣。

编写评定报告,包括实验步骤、参数、评估结果和建议等内容。

4. 常用标准焊接工艺评定通常参考以下标准:•GB/T 8110-2008 焊接评定规程•GB/T 28852-2012 焊接工艺检验方法•AWS D1.1/D1.1M 焊接结构钢规范这些标准规定了焊接工艺评定的要求和方法,可用作评定过程中的参考和指导。

5. 评定结果的意义和应用焊接工艺评定的结果对焊接质量和安全性具有重要意义。

评定结果可以用于确定合适的焊接工艺参数,指导焊接生产和施工实践。

同时,评定结果也可用于质量控制和质量管理,对于确保焊接质量的稳定性和一致性具有重要作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

苏州宝带东路跨运河钢桁梁制造
焊接工艺评定方案(修订)编制:
复核:
审核:
批准:
中铁九桥工程有限公司
2013年09月
一、总则
苏州宝带东路跨运河钢桁梁主体结构采用Q345qD钢材制造。

各结构中存在多种不同规格的对接、熔透或坡口角接及T型角接接头,根据钢梁的设计图纸及相关技术文件要求,结合全桥钢梁的结构形式,我们根据《公路桥涵施工技术规范》(JTG/T F50-2011)附录F1的相关规定,从各种形式接头所有的板厚规格中选择有代表性的板厚组合进行焊接工艺评定试验(以下简称试验)。

二、接头选择
结合各部分结构形式,我们整理了结构中存在的各种不同板厚、不同焊接方法和不同施焊工位的各类主要对接、熔透或坡口角接及T型角接接头,详见《附表:苏州宝带桥全桥主要接头形式表》。

并从所有的接头形式中选择了33组有代表性和针对性的板厚和接头组合进行焊接工艺评定试验:其中包括14组对接接头,10组熔透角接接头,5组坡口角接接头和4组T型角接接头。

三、试验材料和焊接设备
1、母材
本次试验用钢板包括厚度为8mm、12mm、20mm、25mm、30mm、35mm、40mm、50mm、55mm的Q345qD材质钢板。

符合GB/T714-2008的技术要求。

试板规格:对接接头:150×800 角接接头:150×600
2、焊接材料
2.1埋弧自动焊:
①上下弦杆件节点板对接焊缝、箱型杆件棱角焊缝箱体外部采用H08Mn2E(φ5.0)焊丝,配合SJ101q焊剂。

②上下层桥面板对接焊缝填充盖面层焊接采用H08Mn2E(φ5.0)焊丝,配合SJ101q焊剂。

③工型腹杆、桥面系T型横梁主焊缝采用H08MnA(φ5.0)焊丝,配合SJ101q焊剂。

2.2 CO2气体保护焊:
①上下弦杆件腹杆接头板、横梁接头板焊缝采用药芯焊丝E501T-1(φ
1.2)焊接。

②上层桥面U肋焊缝采用药芯焊丝E501T-1(φ1.2)焊接,下层桥面纵向板肋焊缝采用实芯焊丝ER50-6(φ1.2)焊接;弦杆、腹杆纵向加劲肋采用实芯焊丝ER50-6(φ1.2)焊接。

③桁片制造腹杆与上下弦杆件之间的对接焊缝采用药芯焊丝E501T-1(φ1.2)焊接。

④桥面板对接焊缝打底层焊接采用实芯焊丝ER50-6(φ1.2);横梁腹板、底板与上下弦杆工地连接焊缝采用药芯焊丝E501T-1(φ1.2)焊接;上下弦杆件之间工地对接焊缝采用药芯焊丝E501T-1(φ1.2)焊接。

⑤各类连接角焊缝平位采用实芯焊丝ER50-6(φ1.2)焊接,立、仰位采用药芯焊丝E501T-1(φ1.2)焊接。

2.3焊条电弧焊:用于定位焊。

采用焊条E5015(φ
3.2)。

以上选用焊材除H08Mn2E采用专用技术条件外,其余均符合以下国家标准的规定:
3、焊接设备
埋弧自动焊:ZD5-1000型自动埋弧焊机
气体保护焊:KR500型气体保护焊机
焊条电弧焊:SS630硅整流焊机
四、焊接检验及力学性能试验
1、焊缝外观质量应符合JTG/T F50-2011中表19.6.1的规定。

2、焊缝外观质量检查合格后进行无损检测。

对接焊缝和全熔透角焊缝应沿焊缝全长进行超声波探伤,质量等级为Ⅰ级;坡口角焊缝进行超声波探伤,质量等级为Ⅱ级;U肋焊缝进行磁粉探伤,质量等级为Ⅱ级。

3、焊缝接头力学性能的要求
3.1拉伸试验结果(屈服强度、抗拉强度、延伸率)不低于母材标准值(见下表)时,判为合格;当试验结果低于母材标准值时,允许从同一试件
上再取一个试样重新试验,若重新试验的结果不低于母材标准值,则仍可判为合格,否则判为不合格。

3.2焊缝V型缺口低温(-20℃)冲击功不低于47J。

若冲击试验的每一组(3个)试样试验结果的平均值不低于规定值,且任一试验结果不低于0.7倍的规定值,则判为合格;当试验结果未满足上述要求,允许从同一试件上再取一组(3个)附加试样重新试验,若总计6个试验结果的平均值不低于规定值,且低于规定值的试验结果不多于3个(其中,不得有2个以上的试验结果低于0.7倍的规定值,也不得有任一试验结果低于0.5倍的规定值),则可仍判为合格,否则,判为不合格。

3.3对接接头弯曲180°,试样受拉面没有裂纹,或仅在棱角处有撕裂且裂纹长度不大于3mm时,判为合格;当试验结果未满足上述要求,则允许从同一试件上再取一个试样重新试验,若试验结果满足上述要求,则仍判为合格,否则,判为不合格。

3.4接头硬度不大于HV350。

4、力学性能试验项目及试样数量(个)
①对接接头力学性能试验项目、试样数量见表1。

②全熔透角焊缝、坡口角焊缝、T形接头角焊缝力学性能试验项目及试样数量见表2。

表1 对接接头力学性能试验内容、试样数量表
表2 角接接头力学性能试验项目、试样数量表
5、每一组试板进行一次宏观断面酸蚀试验,试验方法应符合《钢的低倍组织及缺陷酸蚀试验方法》(GB226)的规定。

五、剪力钉焊接工艺评定
1、试验用材料 剪力钉:ML15 13×60
钢材:Q345qD 12×400×400
2、剪力钉布置如右图所示:
3、剪力钉焊接:采用专用RSN-3000型剪力钉焊机,指导性参数如下表:
4、焊缝要求及试验项目:焊缝挤出焊脚均匀饱满,外观质量合格。

4.1拉力试验(3根):当拉力载荷达到5
5.86KN时,不得断裂;继续增大载荷直至拉断,断裂不发生在焊缝和热影响区内。

4.2弯曲试验(3根):用手锤打击焊钉试件头部,使其弯曲30°,在试件的焊缝和热影响区不应产生肉眼可见的裂缝。

六、焊接工艺评定报告的内容
1、母材和焊接材料的型(牌)号、规格、化学成分和力学性能等。

2、试板图。

3、试件的焊接条件及施焊工艺参数。

4、焊缝外观及探伤检验结果。

5、力学性能试验及宏观断面酸蚀试验结果。

6、结论。

苏州宝带桥焊接工艺评定试验项目(一)对接焊缝
(二)角焊缝
附表:苏州宝带桥全桥主要接头形式表。
