CAD中动态块的创建和使用方法
CAD中动态块的创建和使用方法一、动态块的创建方法动态块是CAD软件中非常实用的功能，它可以让我们在设计过程中更加高效地使用和修改块对象。
下面将介绍动态块的创建步骤：第一步：打开CAD软件并开始绘图，然后进入块编辑器。
可以通过键盘输入BEDIT命令或者点击“插入”菜单下的“块编辑器”按钮进入。
第二步：在块编辑器界面中，我们可以看到左侧的“块参数”面板和右侧的“动作参数”面板。
首先，我们需要定义块的基础形状。
在“图形”面板中选择画线、画圆或者绘制其他几何图形来创建块的基本形状。
第三步：接下来，我们需要定义块的参数化属性。
在“块参数”面板中点击“添加参数”按钮，然后选择要添加的属性类型，比如长度、角度、文本等。
输入参数的名称和默认值，并确保将其与基本图形对象相关联。
这样，在使用动态块时，我们可以通过修改参数值来改变块的形状。
第四步：我们还可以在“动作参数”面板中添加一些动作。
通过添加动作，我们可以实现在使用动态块时改变块的显示状态或者执行一些特定的操作。
比如，我们可以添加一个用于旋转块的动作，或者添加一个用于切换块显示模式的动作。
第五步：完成块的编辑后，点击“保存块定义”按钮将其保存，并返回到绘图界面。
此时，我们就成功创建了一个动态块。
二、动态块的使用方法创建好动态块后，我们可以在绘图过程中灵活地使用它，并根据需要修改其属性和参数值。
下面将介绍动态块的使用方法：第一步：在绘图界面中，点击“插入”菜单下的“块浏览器”按钮，或者输入BCLOSE命令打开块浏览器。
第二步：在块浏览器中，可以预览和选择已创建的动态块。
选择需要使用的动态块，并将其插入到绘图界面中。
第三步：插入动态块后，我们可以通过双击该块来进入编辑模式，修改块的属性和参数值。
也可以在属性编辑器中修改块的属性。
第四步：如果需要执行动作来改变块的显示状态或者执行特定的操作，可以使用鼠标右键点击块对象，选择“动态块操作”菜单来执行相应的动作。
第五步：完成对动态块的修改后，我们可以继续进行绘图工作。

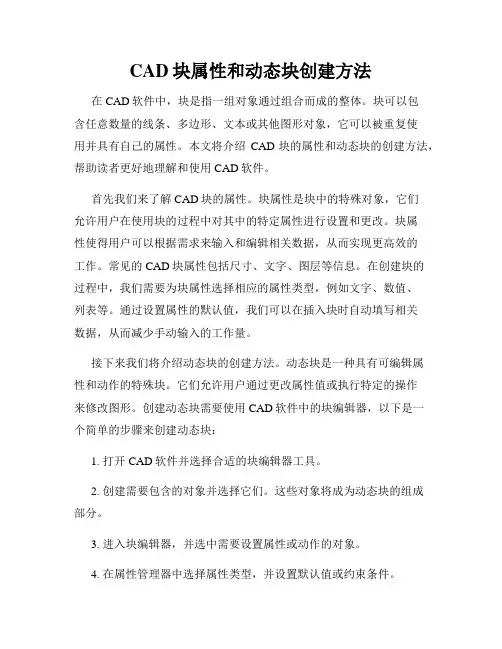

CAD块属性和动态块创建方法
CAD块属性和动态块创建方法在CAD软件中，块是指一组对象通过组合而成的整体。
块可以包含任意数量的线条、多边形、文本或其他图形对象，它可以被重复使用并具有自己的属性。
本文将介绍CAD块的属性和动态块的创建方法，帮助读者更好地理解和使用CAD软件。
首先我们来了解CAD块的属性。
块属性是块中的特殊对象，它们允许用户在使用块的过程中对其中的特定属性进行设置和更改。
块属性使得用户可以根据需求来输入和编辑相关数据，从而实现更高效的工作。
常见的CAD块属性包括尺寸、文字、图层等信息。
在创建块的过程中，我们需要为块属性选择相应的属性类型，例如文字、数值、列表等。
通过设置属性的默认值，我们可以在插入块时自动填写相关数据，从而减少手动输入的工作量。
接下来我们将介绍动态块的创建方法。
动态块是一种具有可编辑属性和动作的特殊块。
它们允许用户通过更改属性值或执行特定的操作来修改图形。
创建动态块需要使用CAD软件中的块编辑器，以下是一个简单的步骤来创建动态块：1. 打开CAD软件并选择合适的块编辑器工具。
2. 创建需要包含的对象并选择它们。
这些对象将成为动态块的组成部分。
3. 进入块编辑器，并选中需要设置属性或动作的对象。
4. 在属性管理器中选择属性类型，并设置默认值或约束条件。
5. 对于需要动作的对象，可以使用约束条件或动态参数来定义其行为。
例如，你可以设置对象的可伸缩性或旋转性。
6. 保存并关闭块编辑器。
创建好动态块后，我们可以在CAD软件中插入它们，并根据需要编辑属性值或执行相应的动作。
这使得CAD图纸在使用中更加灵活和智能化。
在使用CAD软件时，了解并熟练应用块属性和动态块的创建方法是非常重要的。
它们可以大大提高CAD绘图的效率和准确度。
通过使用块属性，我们可以轻松编辑和管理块中的属性，避免了手动输入的麻烦。
而动态块则使得我们可以在插入块时进行更多灵活的操作，例如调整尺寸、旋转对象等，使得设计过程变得更加快捷和方便。

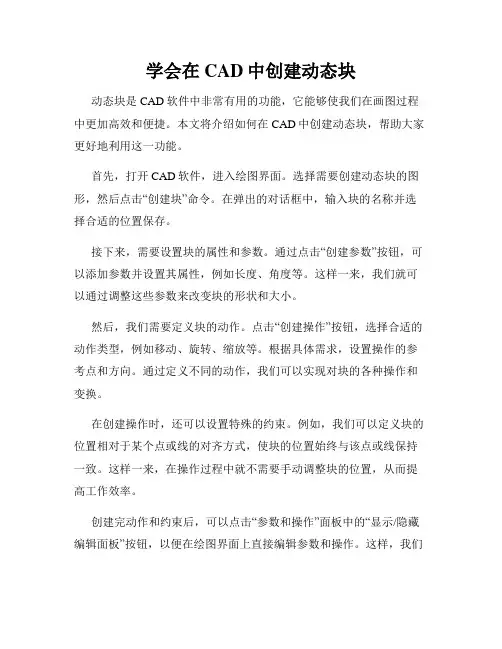

学会在CAD中创建动态块
学会在CAD中创建动态块动态块是CAD软件中非常有用的功能，它能够使我们在画图过程中更加高效和便捷。
本文将介绍如何在CAD中创建动态块，帮助大家更好地利用这一功能。
首先，打开CAD软件，进入绘图界面。
选择需要创建动态块的图形，然后点击“创建块”命令。
在弹出的对话框中，输入块的名称并选择合适的位置保存。
接下来，需要设置块的属性和参数。
通过点击“创建参数”按钮，可以添加参数并设置其属性，例如长度、角度等。
这样一来，我们就可以通过调整这些参数来改变块的形状和大小。
然后，我们需要定义块的动作。
点击“创建操作”按钮，选择合适的动作类型，例如移动、旋转、缩放等。
根据具体需求，设置操作的参考点和方向。
通过定义不同的动作，我们可以实现对块的各种操作和变换。
在创建操作时，还可以设置特殊的约束。
例如，我们可以定义块的位置相对于某个点或线的对齐方式，使块的位置始终与该点或线保持一致。
这样一来，在操作过程中就不需要手动调整块的位置，从而提高工作效率。
创建完动作和约束后，可以点击“参数和操作”面板中的“显示/隐藏编辑面板”按钮，以便在绘图界面上直接编辑参数和操作。
这样，我们就可以通过拖拽滑块或操作按钮来调整块的属性和形状，实时预览效果。
当完成块的设置后，点击“确定”按钮保存。
此时，CAD会将创建的块插入到当前绘图中。
我们可以通过拖拽或复制粘贴的方式使用该块，实现快速画图和布局。
需要注意的是，动态块只在当前绘图中起作用。
如果需要在其他绘图文件中使用该块，可以将其保存为外部文件，并通过“插入块”命令将其导入。
除了基本的块属性和操作，CAD还提供了一些高级的功能，例如动态拉伸、参数关联等。
通过这些高级功能，我们可以实现更加复杂和灵活的块操作。
在使用动态块进行绘图时，还可以结合CAD的其他功能进行操作。
例如，我们可以通过图层管理、块属性表等功能，对块进行进一步管理和修改。
通过合理利用这些功能，可以大大提升绘图的效率和质量。
总的来说，学会在CAD中创建动态块对于提高绘图效率和便捷性非常重要。
CAD动态块创建与应用教程
CAD动态块创建与应用教程CAD（Computer-Aided Design，计算机辅助设计）软件在建筑、机械、电子等领域广泛应用，它能够快速、准确地绘制各种图形。
在CAD软件中，动态块是一种非常实用的功能，它能够使平时繁琐的设计工作变得更加高效。
本教程将向大家介绍如何创建和应用CAD中的动态块。
1. 创建动态块首先，我们需要选择合适的图形作为动态块的基础。
打开CAD软件后，点击“新建”创建一个新的文件。
然后，选择“插入”菜单中的“块定义管理器”，点击“新建”命令。
在弹出的对话框中，选择“选择对象”命令，并框选出您想要创建动态块的图形。
接着，点击“确定”按钮。
此时，CAD软件将自动进入“块编辑器”，您可以在这里进行动态块的编辑和设置。
2. 定义动态特性在块编辑器中，您可以定义动态块的各种特性。
首先，点击“参数”菜单中的“动态参数”命令，选择您想要添加的动态特性，如长度、角度等。
接着，点击“确定”按钮。
CAD软件将会提示您选择相应的对象，在命令行中输入相应的数值，即可完成动态特性的定义。
3. 创建动作对象动作对象可以用来控制动态块的行为。
在块编辑器中，点击“动作”菜单中的“动作参数”命令，选择您想要添加的动作对象，如旋转、移动等。
接着，点击“确定”按钮。
CAD软件将会提示您选择相应的对象，在命令行中输入相应的数值，即可完成动作对象的创建。
4. 定义动作在块编辑器中，点击“动作”菜单中的“定义动作”命令，选择您想要定义的动作。
接着，点击“确定”按钮。
CAD软件将会提示您选择相应的对象，完成选择后，您可以在命令行中输入相应的数值，即可完成动作的定义。
5. 应用动态块完成动态块的创建后，您可以将其应用于实际的设计中。
在CAD软件中，点击“插入”菜单中的“块定义管理器”，选择您刚刚创建的动态块，并点击“插入”按钮。
CAD软件将会提示您选择插入点，在命令行中输入相应的数值，即可将动态块插入到您的设计中。
通过上述步骤，您可以轻松创建和应用CAD中的动态块。

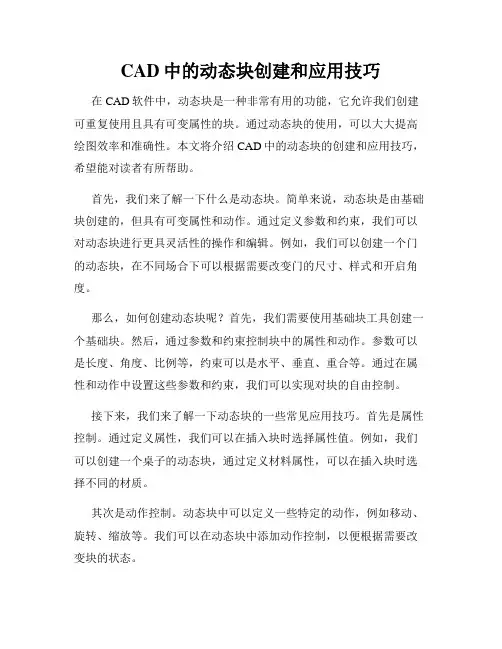

CAD中的动态块创建和应用技巧
CAD中的动态块创建和应用技巧在CAD软件中，动态块是一种非常有用的功能，它允许我们创建可重复使用且具有可变属性的块。
通过动态块的使用，可以大大提高绘图效率和准确性。
本文将介绍CAD中的动态块的创建和应用技巧，希望能对读者有所帮助。
首先，我们来了解一下什么是动态块。
简单来说，动态块是由基础块创建的，但具有可变属性和动作。
通过定义参数和约束，我们可以对动态块进行更具灵活性的操作和编辑。
例如，我们可以创建一个门的动态块，在不同场合下可以根据需要改变门的尺寸、样式和开启角度。
那么，如何创建动态块呢？首先，我们需要使用基础块工具创建一个基础块。
然后，通过参数和约束控制块中的属性和动作。
参数可以是长度、角度、比例等，约束可以是水平、垂直、重合等。
通过在属性和动作中设置这些参数和约束，我们可以实现对块的自由控制。
接下来，我们来了解一下动态块的一些常见应用技巧。
首先是属性控制。
通过定义属性，我们可以在插入块时选择属性值。
例如，我们可以创建一个桌子的动态块，通过定义材料属性，可以在插入块时选择不同的材质。
其次是动作控制。
动态块中可以定义一些特定的动作，例如移动、旋转、缩放等。
我们可以在动态块中添加动作控制，以便根据需要改变块的状态。
此外，还可以通过数据链接实现与Excel表格的交互。
利用数据链接功能，我们可以将CAD中的动态块与Excel表格中的数据进行关联，实现实时更新和编辑。
最后，我们还可以将动态块导出为工具栏按钮，以便在绘图过程中快速使用。
只需将动态块保存为工具栏按钮，就能方便地在需要时插入使用。
在使用CAD中的动态块时，还有一些注意事项。
首先，创建动态块时，要尽量避免使用繁杂的参数和约束。
过多的参数和约束可能会使块的操作变得复杂和混乱。
其次，要注意命名规范，给参数、约束和属性统一规范的命名，以便管理和编辑。
此外，还要及时保存和备份动态块，以免意外丢失或损坏。
总的来说，动态块是CAD软件中非常实用的功能，可以帮助我们提高绘图效率和准确性。
CAD中的图块属性和动态块编辑方法
CAD中的图块属性和动态块编辑方法在CAD软件中，图块被广泛应用于创建和管理大型设计项目。
图块是一些常用的图形元素或对象，如标志、窗户、家具等，它们可以被重复使用，并且可以在整个图纸中共享。
在这篇文章中，我们将介绍CAD中的图块属性和动态块编辑方法，帮助你更好地使用CAD软件进行设计和编辑。
首先，让我们来了解一下图块属性。
图块属性是指图块内部的一些特征或属性，它们可以根据需要进行修改和设置。
例如，对于一个窗户图块，你可以设置它的宽度、高度、材质等属性。
通过修改图块属性，你可以轻松地改变图块的外观和参数，而不需要重新绘制整个图块。
要查看和修改图块属性，首先需要将图块插入到图纸中。
选择“插入”命令，在弹出的对话框中选择要插入的图块文件，并确定插入点和缩放比例。
插入图块后，你可以选择它，然后右键单击并选择“属性编辑器”选项。
在属性编辑器中，你可以看到图块的所有属性列表。
通过点击属性名称并修改属性值，你可以自定义图块的属性。
另一个重要的概念是动态块。
动态块是一种特殊的图块，它具有可编辑的参数，可以根据需要进行动态修改。
动态块的好处在于，可以根据设计要求快速调整和更新图块，而不需要重新创建和插入图块。
要创建一个动态块，你需要先创建一个普通的图块，然后使用动态块编辑器进行编辑。
选择“插入”命令，选择一个已有的图块文件插入到图纸中。
在属性编辑器中，找到“定义属性”选项卡，点击“编辑属性”，然后选择要创建为动态块的属性。
点击“定义属性”旁边的箭头按钮，在弹出的菜单中选择“动态块编辑器”。
在动态块编辑器中，你可以对图块进行进一步的修改和定义。
例如，你可以添加参数和操作，设置约束关系和可见性规则等。
通过添加参数和操作，你可以定义图块的可调整参数和交互操作。
通过设置约束关系，你可以保持图块的内部一致性和几何关系。
通过设置可见性规则，你可以根据条件显示或隐藏不同的图块部分。
编辑完成后，点击“关闭块编辑器”，然后选择“保存更改”。
如何在CAD中创建动态和参数块
如何在CAD中创建动态和参数块动态块和参数块是AutoCAD中非常强大的工具，可以大幅提升设计效率和灵活性。
本教程将带领读者了解如何在CAD中创建动态和参数块，并展示一些常见的使用技巧。
1. 创建参数块：参数块是能够根据用户指定的参数值自动调整大小、位置、形状等属性的块。
首先，我们需要创建需要根据参数值调整的对象。
步骤：1. 打开AutoCAD软件，并绘制一个图形，可以是任何你想要实现参数化的形状。
2. 在“对象属性管理器”面板中，点击“块定义”。
3. 在弹出的对话框中，点击“新建”按钮，并输入块的名称。
4. 点击“选择对象”按钮，然后选择你绘制的图形。
5. 点击“确定”按钮，保存块定义。
2. 添加参数：现在，我们将添加参数，并定义它们的属性和限制。
一个参数可以是线性尺寸、角度或数值。
步骤：1. 在绘制好的图形上点击右键，并选择“块编辑器”。
2. 点击“参数”标签页，然后点击“添加参数”按钮。
3. 在弹出的对话框中，选择你想要添加的参数类型，并输入参数的名称。
4. 在“属性”面板中，设置参数的属性和限制，例如最小值和最大值。
5. 点击“确定”按钮，保存参数设置。
3. 创建动态块：现在，我们可以使用刚刚添加的参数来创建一个动态块，在用户输入参数值时自动调整块的属性。
步骤：1. 在块编辑器中，点击“动作”标签页，然后点击“添加动作”按钮。
2. 在弹出的对话框中，选择动作的类型，例如旋转、移动或可见性切换。
3. 根据你的需求设置动作的属性和参数，例如移动的距离或旋转的角度。
4. 重复步骤2和步骤3，为块添加更多的动作。
5. 点击“确定”按钮，保存动态块的设置。
4. 使用动态和参数块：现在，你已经成功创建了一个动态块。
为了方便后续使用，将动态块保存到块库中。
步骤：1. 在“对象属性管理器”面板中，选择动态块所在的块定义。
2. 点击“保存块定义”按钮，然后选择保存的路径和名称。
3. 点击“确定”按钮，保存块定义。
CAD中的动态块创建技巧
CAD中的动态块创建技巧CAD（计算机辅助设计）是广泛用于工程设计和制造的软件，也是许多设计师必备的工具之一。
在CAD中，动态块是一种极其有用的功能，可以帮助我们快速创建和修改图形元素。
本文将讨论一些在CAD中创建动态块的技巧和方法。
首先，我们需要了解什么是动态块。
动态块是一种可以对其属性进行修改的特殊块。
通过创建动态块，我们可以快速制作出不同尺寸和形态的图形，提高我们的工作效率。
在CAD中，创建动态块的第一步是选择需要转换为动态块的对象。
可以是线段、圆、多边形等图元，也可以是其他已经定义的块。
选择完成后，点击右键，在弹出的菜单中选择“创建动态块”。
在创建动态块的过程中，我们需要修改和定义一些属性。
这些属性可以是尺寸、位置、旋转角度等。
通过定义这些属性，我们可以在使用动态块时轻松地修改块的外观和行为。
一种常见的动态块创建技巧是使用参数化尺寸。
通过定义参数和约束，我们可以实现图形的自适应和变化。
例如，我们可以定义一个图形的长度为L，并在需要的时候修改L的值，从而改变图形的大小。
还可以使用动态参数和动作来实现更复杂的动态效果。
动态参数允许我们根据对象的属性进行计算和操作。
例如，我们可以定义一个参数，使得图形的面积和周长自动计算出来。
动态参数可以为我们在设计过程中提供便利，简化我们的工作。
另一个重要的技巧是使用多重动作。
通过定义各种动作和约束，我们可以实现更复杂的动态效果。
例如，在一个动态块中，我们可以定义一个旋转动作和一个镜像动作，以实现图形的旋转和镜像操作。
此外，为了更好地使用动态块，在创建动态块之前，我们可以先思考并绘制出所需的图形和操作。
这样可以帮助我们更好地设计和定义动态块的属性和参数。
动态块的创建过程可能需要一定的时间和练习才能掌握。
但一旦掌握了这个技巧，它将大大提高我们的工作效率，并使我们的设计更加灵活和可调整。
综上所述，CAD中的动态块是一种非常有用的功能，可以帮助我们创建和修改图形元素。
CAD教程 图块属性与动态块创建
CAD教程：图块属性与动态块创建图块属性和动态块是CAD软件中非常实用的功能，它们能够帮助我们更高效地创建和管理复杂的绘图任务。
本教程将向大家介绍图块属性和动态块的使用方法和技巧。
1. 图块属性图块属性是指将特定的属性应用于图块中的对象，以便在插入图块时进行修改。
通过使用图块属性，我们可以方便地在插入图块时更改属性的值，例如文本内容、图层、颜色等，并且这些属性的值可以在属性编辑器中进行编辑。
在CAD中，创建图块属性的方法如下：步骤1：选择“绘图”选项卡，找到“图块定义”面板，点击“创建图块”按钮。
步骤2：选择要创建图块的对象。
步骤3：在图块属性对话框中，点击“添加”按钮，输入属性的名称和默认值，并选择适当的属性类型。
步骤4：按需添加更多属性，并点击“确定”按钮完成图块属性的创建。
在插入图块时，我们可以通过以下步骤修改图块属性的值：步骤1：选择“插入”选项卡，在“图块”面板中找到“插入图块”按钮。
步骤2：选择要插入的图块，并在属性编辑器中更改属性的值。
步骤3：按需修改其他属性的值，并点击“确定”按钮完成图块的插入。
图块属性帮助我们简化了绘图过程中的重复工作，能够更快速地修改和管理图块的属性，提高工作效率。
2. 动态块创建动态块是一种能够在CAD中实现一些动态操作的高级图块，它可以根据用户的需求在插入后进行参数化修改。
通过使用动态块，我们能够更灵活地操作绘图对象，并根据不同的情况快速生成符合要求的图形。
创建动态块的步骤如下：步骤1：选择“插入”选项卡，在“图块”面板中找到“创建动态块”按钮。
步骤2：选择要作为动态块的对象，并点击“确定”按钮。
步骤3：在动态块编辑器中，选择要设置为动态操作的对象，并定义其参数和约束。
步骤4：按需添加其他动态操作和约束，并保存动态块。
步骤5：在插入图块时，可以通过动态块编辑器中的操作面板对动态块参数进行修改。
通过动态块，我们可以更灵活地调整图形材料、图形尺寸以及图形布置等，从而提高绘图效率和准确性。
CAD软件动态块使用技巧
CAD软件动态块使用技巧CAD软件是广泛应用于工程设计和制图的工具，其功能强大且灵活。
其中，动态块是CAD软件的重要特性之一，可以提高工作效率和图纸质量。
本文将介绍CAD软件动态块的使用技巧，帮助读者更好地利用该功能。
一、什么是CAD软件动态块CAD软件动态块是一种具有可编辑属性的图块。
与传统的静态图块不同，动态块可以响应用户的输入和操作，实现多样化的功能。
通过定义参数和操作，用户可以根据需要在动态块中实现尺寸调整、属性修改、样式切换等操作。
二、创建动态块的步骤1. 选中需要创建为动态块的对象，点击“块编辑器”按钮进入块编辑器界面。
2. 在块编辑器界面中，使用绘图命令和编辑命令对图块进行编辑，添加参数、操作和属性。
3. 在属性编辑器中，设置参数和操作的属性值，并定义它们之间的关联关系。
例如，可以设置尺寸参数的值与几何约束关联，使其自动调整。
4. 定义动态块的基点，即用户在插入动态块时的参考点。
5. 定义动态块的可见性状态，即当用户进行操作时，不同参数和操作所显示的样式。
6. 完成动态块的编辑后，关闭块编辑器，保存动态块。
三、动态块的应用技巧1. 尺寸调整：通过定义尺寸参数和几何约束，可以实现图块的尺寸调整。
当需要调整图块大小时，只需要修改参数值，图块将自动调整。
2. 属性修改：动态块的属性可以与参数和操作关联，实现自动修改。
例如，在动态块中添加文字属性，与参数关联，当参数值修改时，文字内容也会相应更新。
3. 样式切换：通过定义可见性状态，可以实现图块样式的切换。
例如，一个电器图标可以通过设置可见性状态，实现开/关状态的切换。
4. 操作控制：通过定义操作和约束，可以实现图块的操作控制。
例如，在动态块中添加旋转操作，可以实现图块的旋转功能。
5. 参数表达式：动态块的参数可以通过表达式进行计算和控制。
例如，可以通过表达式设置参数间的关联关系，实现参数间的计算和联动。
四、优化动态块的方法1. 合理使用参数和操作，避免过于复杂的关联关系。
CAD 如何创建动态块
CAD 如何创建动态块CAD（计算机辅助设计）是一种广泛应用于工程设计和图形图像处理的软件。
在CAD中，动态块是一种非常有用的功能，它可以提高我们的设计效率。
本文将向大家介绍CAD中如何创建动态块，以实现更高效的设计。
首先，打开CAD软件，并在绘图区开始绘制你想要创建为动态块的对象。
这可以是任何你想要的形状，比如一个家具元素，一个门窗，或者其他常用的设计元素。
然后，选择“块定义”命令，该命令可以在创建动态块之前为选择的对象定义一个块。
你可以通过在命令行中输入“BDEF”或者在主菜单中选择“格式”>“块”>“定义”来调用该命令。
接下来，在弹出的“块定义”对话框中，为你的块定义一个名称，并选择一个基点。
基点是动态块的插入点，通常是块的中心或者一个容易与其他对象对齐的点。
然后，在“编辑块”选项卡下，开始创建你的动态块的参数和操作。
例如，你可以选择添加旋转、移动、拉伸或修改大小的参数和操作。
这些参数和操作将决定在使用动态块时可以调整和变换的属性。
在编辑动态块的过程中，你可以使用CAD提供的强大的参数化设计功能。
比如，你可以创建一个长度参数，使得你可以随意地调整对象的长度。
同时，你还可以在动态块中添加属性。
属性是可以动态改变和显示值的文本对象。
你可以使用属性来展示不同尺寸和属性的变化。
当你完成块定义和编辑后，点击“保存块定义”按钮以保存你的动态块。
现在，你可以将你的动态块插入到你的图纸中。
通过选择“块插入”命令（可通过命令行中输入“BINSERT”或者在主菜单中选择“格式”>“块”>“插入”来调用），选择你所创建的动态块，然后将其插入到你的图纸中。
一旦插入，你可以随意调整动态块的属性。
你可以通过选择动态块并使用相应的操作来旋转、移动、拉伸或修改其大小。
此外，你还可以从动态块中提取属性信息。
通过选择动态块并查看属性管理器，你可以轻松地编辑和查看动态块中的属性值。
通过创建动态块，你可以大大提高设计的效率。
如何在CAD中创建和编辑动态块
如何在CAD中创建和编辑动态块动态块是CAD软件中非常有用的功能，它可以帮助用户创建可重用和可编辑的对象。
通过动态块，我们可以方便地修改对象的属性和参数，从而实现快速而灵活的设计。
在CAD软件中创建和编辑动态块需要以下几个步骤：1. 打开CAD软件后，选择“块编辑器”工具。
这个工具位于CAD软件主界面的"插入"选项卡中。
2. 在块编辑器中，选择“创建块”的选项。
这将打开一个对话框，让您定义动态块的名称和其他属性。
3. 在对话框中，您可以设定块的名称和基点。
基点是块的原点，它用于确定块的位置和旋转方向。
您还可以设定其他属性，如块的单位和图层。
4. 在块编辑器中，您可以开始创建块的组成部分。
可以使用CAD软件提供的基本绘图工具，如直线、圆、弧等，创建所需的形状。
您还可以使用编辑工具，如平移、旋转、缩放等，对已创建的形状进行编辑。
5. 当您完成创建块的组成部分后，可以开始定义动态属性。
在块编辑器中，选择“参数”选项，然后选择“定义参数”。
这将打开一个对话框，让您定义块的参数。
6. 在对话框中，您可以设定参数的名称、类型和默认值。
参数类型可以是线性、角度、布尔和其他类型。
设定参数后，您可以选择参数所适用的对象，并设置参数的限制条件。
7. 定义完参数后，可以开始创建动作。
在块编辑器中，选择“动作”选项，然后选择“定义动作”。
这将打开一个对话框，让您定义块的动作。
8. 在对话框中，您可以设定动作的名称和触发方式。
触发方式可以是点击、敲击键盘或其他方式。
您还可以定义动作的具体效果，如对象的位移、旋转、缩放等。
9. 定义完动作后，可以完成块的创建。
选择“退出块编辑器”，并保存您的工作。
10. 现在，您可以在CAD软件中使用和编辑您创建的动态块了。
选择“插入”选项卡中的“块定义”，然后选择您创建的动态块。
将其插入到绘图中后，您可以通过修改参数和触发动作来编辑和调整块的外观和行为。
总结：通过CAD软件提供的块编辑器，我们可以方便地创建和编辑动态块。
CAD中快速创建和修改动态块的方法
CAD中快速创建和修改动态块的方法动态块是CAD软件中一种非常强大的功能，可以帮助我们快速创建和修改图形元素。
在本篇文章中，我将向大家介绍CAD中快速创建和修改动态块的方法。
首先，我们需要了解什么是动态块。
动态块是一种可以根据需要改变尺寸、形状和属性的CAD图形元素。
它相比于常规的CAD块，具有更大的灵活性和可定制性。
动态块的一个重要特点是它可以将多个实体对象组合成一个单独的图形元素，并对其属性进行设置和修改。
创建一个动态块的第一步是选择合适的基础图形元素。
可以选择线条、圆和矩形等基本图形元素作为动态块的组成部分。
之后，我们需要进一步设置这些组成部分的属性，例如线条的颜色和线宽，矩形的尺寸，以及圆的半径等。
在CAD软件中，我们可以通过命令行或者属性编辑器等方式对动态块的属性进行设置和修改。
比如，可以通过输入“BATTMAN”命令来打开动态块编辑器，然后选择基础图形元素并进行属性设置。
除了基本属性的设置，我们还可以对动态块添加动作和约束，进一步增强其功能。
动作是指在动态块上定义的一系列操作，可以通过用户的交互来触发。
例如，我们可以定义一个拉伸动作，使得用户在使用动态块时可以通过拖动某些手柄来改变其尺寸。
动作的设置可以通过动态块编辑器中的“动作参数”对话框来完成。
约束是指对动态块中图形元素之间的关系进行限制，以保证它们始终保持一定的几何关系。
例如，我们可以定义一个水平约束，使得动态块中的线条始终保持水平。
约束的设置可以通过动态块编辑器中的“约束参数”对话框来完成。
除了创建动态块，CAD软件还提供了修改动态块的方法。
一旦我们创建了一个动态块，可以通过打开动态块编辑器来对其进行修改。
在编辑器中，我们可以添加、删除或修改组成动态块的图形元素，也可以调整属性、动作和约束。
修改后的动态块可以随时保存并应用到其他图纸中。
当我们在CAD中使用动态块时，还可以将其保存为外部文件，并在需要的时候导入到其他图纸中。
这样可以方便我们在不同的项目中共享和重用动态块。
cad动态块制作教程
cad动态块制作教程
CAD动态块是指可以根据需要进行动态修改的CAD图块对象。
下面是制作CAD动态块的简单教程：
1. 打开AutoCAD软件，进入绘图界面。
2. 选择“创建块”命令，或者使用快捷键“B”，进入块定义窗口。
3. 在块定义窗口中，绘制或导入需要制作为动态块的图形。
可以使用线段、圆弧、文字等基本绘图命令进行绘制。
4. 完成绘制后，选择“添加参数”命令，或者使用快捷键“A”，
进入参数定义界面。
5. 在参数定义界面中，选择需要进行动态修改的属性，比如图形的长度、宽度、旋转角度等。
设置属性的名称和初值，并选择是否可以编辑。
6. 完成参数的定义后，选择“添加操作”命令，或者使用快捷键“C”，进入操作定义界面。
7. 在操作定义界面中，选择需要进行的动态操作，比如移动、拉伸、旋转等。
设置操作的名称和相关参数，并选择操作的类型。
8. 完成操作的定义后，点击“确定”按钮，返回块定义窗口。
9. 在块定义窗口中，可以根据需求进行参数和操作的调整和修改，以实现你想要的动态效果。
10. 当动态块定义完成后，保存块定义，并关闭块定义窗口。
11. 现在可以在绘图界面中，选择“插入块”命令，或者使用快
捷键“I”，将定义好的动态块插入到绘图中。
12. 插入后，可以使用“属性”命令，或者使用快捷键“ATT”，
对动态块的参数进行修改。
制作好的CAD动态块可以在绘图过程中方便地进行调整和修改，提高绘图效率和精度。
通过合理的参数和操作设置，可以实现各种不同的动态效果，提高CAD设计的灵活性和可交互性。
第5章创建属性块和动态块解析
第5章 创建属性块和动态块5.1任务18创建属性块在绘图过程中，图块应用非常广泛，如图形中有大量相同的内容，或者所绘制的图形与已有的图形文件相似，可以把重复绘制的图形创建成块在需要时插入，掌握好图块的应用可大大提高设计和绘图效率。
5.1.1简单点评在AutoCAD 中可以创建块，块是AutoCAD 中设计的主要内容，如果图形中有大量相同的内容，或者所绘制的图形与已有的图形文件相似，则可以把重复绘制的图形创建成块，在需要时插入，从而避免了重复性劳动，提高了设计和绘图效率，本节将对块的相关内容进行详细介绍。
5.1.2核心知识块可以是绘制在几个图层上的不同颜色、线型和线宽等特性的对象的组合。
尽管块总是在当前图层上，但块参照保存了有关包含在该块中的对象的原图层、颜色和线型特性的信息。
可以控制块中的对象是保留其原特性还是继承当前的图层、颜色、线型或线宽设置。
图块常用于绘制复杂的图形，一旦创建了图块，就可以根据需要将图块插入到图形的任何位置。
1.创建块每个块都包含一个名称、一个或多个对象，用于插入块的基点坐标值和所有相关的属性数据。
在图形中创建块后，可以在图形中多重插入块参照。
在菜单浏览器中，执行“绘图>块>创建”菜单命令，将弹出“块定义”对话框，如图5-1所示。
图5-1“块定义”对话框2.写块可以创建用作块的单独图形文件，可以创建图形文件，用于作为块插入到其他图形中，作为块定义源，单个图形文件容易创建和管理。
符号集可作为单独的图形文件存储并编组到文件夹中。
写块的方法与创建块的方法相似，在命令行中，输入wblock，将弹出“写块”对话框，如图5-2所示。
图5-2 “写块”对话框3. 定义属性块在块中创建存储数据的属性定义，属性定义可以是所创建的包含在块定义中的对象，属性可以存储数据，比如部件号、产品号等。
在功能区中的“块和参照”选项卡下的“属性”面板上单击“定义属性”按钮，将弹出“属性定义”对话框，如图5-3所示。
CAD中的动态块创建和应用指南
CAD中的动态块创建和应用指南动态块是AutoCAD中一种非常有用的功能，它允许用户在设计过程中创建可自定义属性和行为的块。
本文将介绍如何使用AutoCAD软件中的动态块功能，并提供一些创建和应用动态块的技巧。
一、创建动态块1. 打开AutoCAD软件并进入绘图界面。
2. 在“插入”选项卡中，点击“块定义器”按钮，打开块定义器对话框。
3. 在对话框中，点击“创建新的块定义”按钮。
4. 输入块的名称，并选择一个基点作为块的参考点。
5. 绘制块的形状，可以使用常规的绘图命令和工具。
6. 在绘制完成后，点击“参数”和“动作”选项卡，以开始定义块的动态属性和行为。
7. 在“参数”选项卡中，可以添加各种参数，如长度、角度和比例。
点击“添加参数”按钮，并按照提示进行设置。
8. 在“动作”选项卡中，可以添加各种动作，如旋转、移动和拉伸。
点击“添加动作”按钮，并按照提示进行设置。
9. 完成参数和动作的设置后，点击“确定”按钮保存块定义。
二、应用动态块1. 在绘图中使用动态块，可以直接拖拽块定义器中的动态块到绘图中，或使用“插入”命令。
2. 拖拽块时，会显示动态块的属性和操作选项。
根据需要设置动态块的属性和执行操作。
3. 在绘图中，可以编辑动态块的属性。
选中动态块，右键点击选择“编辑属性”命令，并按照提示进行设置或修改。
4. 在绘图中，可以执行动态块的操作。
选中动态块，右键点击选择“执行操作”命令，并按照提示进行操作。
三、动态块的应用技巧1. 使用参数和公式：动态块可以使用参数和公式来进行计算和控制。
通过在参数设置中添加公式，可以实现各种复杂的动态效果。
2. 使用属性：动态块的属性可以帮助用户快速编辑和定制块的外观和行为。
在块定义器中，可以添加属性标签，并设置属性的格式和默认值。
3. 使用多个动态块的组合：对于复杂的设计和布局，可以使用多个动态块的组合来实现更多的控制和自定义。
通过组合不同的动态块，可以模拟各种设计情境。
CAD中的动态块和属性定义应用
CAD中的动态块和属性定义应用动态块和属性定义是AutoCAD等CAD软件中常用的功能，在设计和制图过程中起到了重要的作用。
本文将介绍动态块和属性定义的基本概念以及它们在CAD软件中的应用技巧。
首先，我们来了解一下动态块的概念。
动态块是一种可以在CAD中创建的，具有可编辑属性和参数的块。
通过定义动态块的属性和参数，我们可以根据实际需求对其进行调整和修改，从而实现灵活的设计和制图。
动态块可以包含各种属性，比如尺寸、位置、旋转角度等，通过调整这些参数，可以实现不同形态和尺寸的块。
动态块的创建需要使用CAD软件提供的编辑工具，比如属性编辑器、块编辑器等。
在编辑动态块时，我们可以定义各种属性和参数，并将其与操作命令关联起来。
例如，我们可以定义一个长度属性，并将它与拉伸命令关联，通过拉伸操作来调整块的长度。
这样，当我们在制图过程中需要改变块的长度时，只需通过拉伸命令进行调整，而不必重新绘制整个块。
属性定义是动态块中的一个重要概念。
通过属性定义，我们可以向动态块添加属性，并在需要的时候将其填写和修改。
属性定义通常包括对特定属性的设置和规范，比如取值范围、单位等。
在CAD软件中，我们可以通过属性编辑器来定义和编辑属性。
一旦定义了属性，我们可以在插入动态块时对其进行填写，也可以在以后对其进行修改。
属性定义为我们的绘图工作提供了更大的灵活性和便捷性，可以根据实际需求对属性进行定制。
动态块和属性定义的应用范围非常广泛。
在CAD软件中，我们可以通过使用动态块来创建各种可调节尺寸和属性的物体，比如门窗、家具等。
通过定义属性，我们可以在插入块的同时，将一些关键信息记录下来，比如材料、编号等。
这样，在后续的工作中，我们可以方便地对这些属性进行修改和管理。
此外，动态块和属性定义还可以与CAD软件中其他功能相结合，进一步提高绘图效率。
比如，我们可以通过创建动态块和属性定义，与标准图块库结合使用，在绘图过程中快速插入不同尺寸和属性的图块。
9块、块属性和动态块
• 四、插入一个带有属性的块 与插入一个一般块的方法一样。如果 块中包含非固定值的属性，那么在插入块 时，命令行将提示为每一个属性输入一个 值。如果块中有多个非固定值的属性，则 在插入块时会有多个要求输入属性值的提 示。若将系统变量ATTDIA的值设定为1， 则在命令行不再出现为属性输入值的提示， 而是在屏幕上出现“输入属性”对话框， 在框中输入属性值。
• 二、块插入过程中命令行的提示 对于“插入”对话框中的“插入点”栏、 “比例缩放”栏和“旋转”栏的“在屏幕上 指定”这三个复选框，选中其中的一个、两 个或三个，命令行的提示有些不同。 1）如果仅在“插入点”栏选中“在屏幕上 指定”复选框，单击“插入”对话框的确定 按钮，块的预览图显现，光标的十字交点在 块的插入基点，移动光标，光标带动块的预 览图移动。同时在命令行出现主提示：（见 使用界面） 如果在“插入”对话框的“缩放比例” 栏和“旋转”栏不选中“在屏幕上指定”复 选框，则指定插入点后，块插入完成。若在 提示后键入一个选项的大写字母后回车，则 是改变被插入块的缩放比例和旋转角度；即 使在“插入”对话框的“缩放比例”栏和 “旋转”栏不选中“在屏幕上指定”复选框，
9.1块的定义及嵌套
• 一、块定义 用创建块命令定义块时，组成块的对象在屏幕 上必须是可见的，即进行块定义的对象必须已经被画 出。 命令的输入方式： 下拉菜单：绘图/块/创建 工具栏：绘图/创建块 命令：BLOCK回车 块的简单定义过程如下：在“名称”栏输入一 个块名；在“基点”栏内，用鼠标左键单击“拾取点” 按钮（此时话框暂时关闭）从屏幕上指定插入基点， 或从“X：”“Y：”“Z：”文字框中键入基点的坐 标；从“对象”栏单击“选择对象”按钮（此时话框 暂时关闭），在屏幕上选择将要定义成块的对象；然 后单击“确定”按钮，块定义即完成。
制作CAD中的动态块的方法
制作CAD中的动态块的方法动态块是AutoCAD软件中一种非常有用的功能，它可以帮助用户在设计CAD图纸时实现更高效的操作和更灵活的控制。
通过使用动态块，用户可以创建可重复使用的图形元素，使得设计工作更加简化和自动化。
下面将介绍一些制作CAD中动态块的方法，希望能帮助您更好地理解和应用这一功能。
第一步：选择合适的图形元素首先，在制作动态块之前，您需要选择合适的图形元素作为动态块的基础。
可以是任何常规的CAD图形元素，如线、圆、多边形等。
您可以根据自己的设计需求选择适合的图形元素。
第二步：创建动态块选定图形元素后，接下来需要创建动态块。
在AutoCAD软件中，您可以使用动态块编辑器来创建和编辑动态块。
首先，输入“BEDIT”命令，然后选择要创建动态块的图形元素。
接下来，将会进入动态块编辑器。
第三步：添加动作和参数在动态块编辑器中，您可以添加动作和参数来实现图形元素的交互和可控性。
动作是指当您对动态块进行操作时，会触发的事件，如移动、旋转等。
参数则是指您可以设置的可变属性，如长度、角度等。
您可以通过在动态块编辑器的界面上选择相应的工具来添加动作和参数。
比如，通过绘制一个用于移动的门扇，并设置一个移动参数，使得当您调整参数值时，门扇可以实时移动到相应的位置。
第四步：定义动态块属性在动态块编辑器中，您还可以定义动态块的属性。
属性是指当您在CAD图纸中插入动态块时，可以通过属性编辑器来修改和控制的内容。
比如，当您插入一个动态块后，可以通过属性编辑器来修改动态块的长度、角度等。
您可以通过在动态块编辑器中选择“属性”工具来添加属性，并设置相应的属性名和初始值。
第五步：保存并应用动态块在完成动态块的创建和编辑后，您可以选择保存并应用该动态块。
在动态块编辑器界面上，选择“退出块编辑器”，然后选择“确定”。
此时，您就成功创建了一个动态块。
在将动态块应用到实际设计中时，您可以使用“INSERT”命令来插入该动态块。
在插入之后，您可以通过属性编辑器来修改和控制动态块的属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章创建属性块和动态块●考点预览1. 定义属性块2. 编辑块的属性3. 使用参数集4. 查询距离和角度●课前预习本章是AutoCAD学习的重要章节，特别是块的创建、定义与插入块，应作为重点掌握对象，动态块部分是AutoCAD2007以后才增加的内容，应用也非常广泛。
5.1任务18创建属性块在绘图过程中，图块应用非常广泛，如图形中有大量相同的内容，或者所绘制的图形与已有的图形文件相似，可以把重复绘制的图形创建成块在需要时插入，掌握好图块的应用可大大提高设计和绘图效率。
5.1.1简单点评在AutoCAD中可以创建块，块是AutoCAD中设计的主要内容，如果图形中有大量相同的内容，或者所绘制的图形与已有的图形文件相似，则可以把重复绘制的图形创建成块，在需要时插入，从而避免了重复性劳动，提高了设计和绘图效率，本节将对块的相关内容进行详细介绍。
5.1.2核心知识块可以是绘制在几个图层上的不同颜色、线型和线宽等特性的对象的组合。
尽管块总是在当前图层上，但块参照保存了有关包含在该块中的对象的原图层、颜色和线型特性的信息。
可以控制块中的对象是保留其原特性还是继承当前的图层、颜色、线型或线宽设置。
图块常用于绘制复杂的图形，一旦创建了图块，就可以根据需要将图块插入到图形的任何位置。
1.创建块每个块都包含一个名称、一个或多个对象，用于插入块的基点坐标值和所有相关的属性数据。
在图形中创建块后，可以在图形中多重插入块参照。
在菜单浏览器中，执行“绘图>块>创建”菜单命令，将弹出“块定义”对话框，如图5-1所示。
图5-1“块定义”对话框2.写块可以创建用作块的单独图形文件，可以创建图形文件，用于作为块插入到其他图形中，作为块定义源，单个图形文件容易创建和管理。
符号集可作为单独的图形文件存储并编组到文件夹中。
写块的方法与创建块的方法相似，在命令行中，输入wblock，将弹出“写块”对话框，如图5-2所示。
图5-2 “写块”对话框3. 定义属性块在块中创建存储数据的属性定义，属性定义可以是所创建的包含在块定义中的对象，属性可以存储数据，比如部件号、产品号等。
在功能区中的“块和参照”选项卡下的“属性”面板上单击“定义属性”按钮，将弹出“属性定义”对话框，如图5-3所示。
图5-3 “属性定义”对话框4. 插入块每个图形文件都具有一个称作块定义表的不可见数据区域。
块定义表中存储着全部的块定义，包括块的全部关联信息。
在图形中插入块时，所参照的就是这些块定义。
插入块时，将基点作为放置块的参照。
以后，在插入块时将提示指定插入点。
块基点与指定的插入点对齐。
在创建块后，可以在图形中插入块，插入块时即插入了块参照，在菜单浏览器中，执行“插入>块”菜单命令，将弹出“插入”对话框，如图5-4所示。
图5-4 “插入”对话框5.编辑块的属性在向图形中插入带属性的块后，可以编辑已经附着到块和插入图形的全部属性值及其他特性。
编辑单个属性可以修改属性值、文字选项和特性。
块属性编辑器用于管理当前图形中块的属性定义。
可以在块中编辑属性定义、从块中删除属性以及更改插入块时系统提示用户输入属性值的顺序，在功能区中的“块和参照”选项卡下的“属性”面板上，单击“管理属性”按钮，将弹出“块属性编辑器”对话框，如图5-5所示。
图5-5 “块属性编辑器”对话框在AutoCAD中，使用块可以提高绘图效率，节约存储空间，便于修改图形，还能为块添加属性。
在机械绘图中，常常要绘制一些相同的图形，可以把这些经常绘制的图形保存起来，例如标准件之类的图形，绘制这些图形时将这些图块插入到图形中即可，避免了重复性的工作，提高了工作效率。
5.1.3任务实际操作前面介绍了块的相关知识点后，下面将介绍绘制齿轮轴的方法和如何绘制与添加粗糙度符号，这在机械领域是常遇到的，具体操作步骤如下所示。
步骤1 ：启动AutoCAD 2009，打开随书光盘中的“dwg\05\5.1.3.dwg”图形文件，如图5-6所示。
图5-6 打开图形文件步骤2 ：使用“直线”命令，打开正交模式，在视图中，在中心线的左端指定直线的起点，绘制长为15的竖直直线，再向右绘制长60的水平直线，接着向上绘制长为4的竖直直线，然后向右绘制长80的水平直线，如图5-7所示。
图5-7 创建直线步骤3：使用“直线”命令，以上一步绘制直线的终点为起点，向上绘制长为1的竖直直线，向右绘制长为20的水平直线，再向上绘制长为4的竖直直线，接着向右绘制长为10的水平直线，，如图5-8所示。
图5-8继续绘制直线步骤4：使用“直线”命令，以上一步绘制直线的终点为起点，向上绘制长为9.3的竖直直线，再向右绘制长为65的水平直线，接着向下绘制长为9.3的直线，向右绘制长为10的直线，然后向下绘制到中心线的竖直直线，如图5-9所示。
图5-9绘制轴承头步骤5：使用“镜像”命令，将中心线上方的图形沿中心线镜像。
如图5-10所示。
图5-10镜像图形步骤6：使用“合并”命令，将在同一直线上的竖直直线合并，如图5-11所示。
起点起点图5-11 合并直线步骤7：使用“偏移”命令，设置偏移距离为3，将最左端的竖直直线向左偏移3。
使用“拉长”命令，设置增量为-12，单击偏移的直线上下端，将直线缩短，如图5-12所示。
图5-12选择颜色步骤8：以上一步偏移直线的上下端为起点，绘制两条长为50的水平直线，并连接水平直线的右端点，如图5-13所示。
图5-13绘制键槽步骤9：使用“圆-相切、相切、相切”命令，以在上一步绘制的水平直线和竖直直线上指定相切点，绘制两个相切圆，如图5-14所示。
图5-14绘制相切圆步骤10 ：。
使用“倒角”命令，设置距离为1.5，对图形左端的角度进行倒角，如图5-15所示。
图5-15倒角处理步骤11 ：使用“修剪”命令修剪上一步绘制的相切圆。
连接上一步倒角边的端点，如图5-16所示。
图5-16修剪操作步骤12：使用“倒角”命令，设置距离为2，在视图中，对图形右端的六个角点进行倒角，如图5-17所示。
连接修剪图5-17倒角步骤13：连接图形右端倒角后边的端点。
将中心线图层置为当前，绘制过上一步倒角边端点的两条水平中心线，如图5-18所示。
图5-18绘制轴承头步骤14：使用“圆角”命令，设置圆角半径为2，对齿轮轴中边与边的相交处进行倒圆角，如图5-19所示。
图5-19倒圆角步骤15：使用“镜像”命令将图形最上方与最下方的直线以中心线进行镜像，并延伸至图形的左右两壁，如图5-20所示。
图5-20 创建齿轮的内侧壁步骤16：在图形左上方绘制两条中心线，以中心线的交点为圆心，绘制半径为15的圆，如图5-21所示。
图5-21选择颜色步骤17：在视图中，在竖直中心线向右偏移11，将水平中心线向上、线偏移4，然后修剪直线和圆，并将直线移至粗实线图层，对修剪后的图形进行图案填充，如图5-22所示。
图5-22创建剖面步骤18 ：在图形右上方，以同一起点绘制两条长为12、6的水平直线。
使用“旋转”命令，将长为12的直线绕左端点旋转60度，将长为6的直线绕左端点旋转120度，连接两条斜线，将成为粗糙度符号，如图5-23所示。
图5-23 创建粗糙度符号步骤19 ：在功能区中的“块和参照”选项卡下的“属性”面板上，单击“定义属性”按钮，在“属性定义”对话框中输入标记、提示和默认值，设置文字高度为2，单击“确定”按钮，如图5-24所示。
图5-24 创建直线步骤20：在视图中，在粗糙度符号上方指定属性的起点，如图5-25所示。
图5-25添加属性步骤21：在功能区中的“块和参照”选项卡下的“块”面板上单击“创建”按钮，在“块定义”对话框中，输入块的名称后单击“选择对象”按钮，如图5-26所示。
图5-26绘制轴承头步骤22：在视图中，将粗糙度符号和属性定义为块，指定粗糙度符号的下端点为插入基点，如图5-27所示。
图5-27创建块步骤23：在功能区中的“块和参照”选项卡下的“块”面板上，单击“插入”按钮，在图形左上端的边上指定插入点，指定旋转角度为0，输入粗糙度值为1.6，如图5-28所示。
1输入属性2单击图5-28合并直线步骤24：在齿轮轴的外表面继续插入旋转角度为0，粗糙度值为3.2、0.8、1.6的属性块，如图5-29所示。
图5-29插入粗糙度步骤25：在齿轮轴下方，插入旋转角度为180度，粗糙度值为3.2的块。
在图形右下方绘制一条竖直直线，在竖直直线上插入旋转角度为-90度，粗糙度值为3.2的块，如图5-30所示。
图5-30插入粗糙度步骤26：在左上方的断面图中，需要设置键槽中的表面粗糙度，又有图形中空间太小，需要绘制延伸线，然后在延伸线上插入粗糙度块，如图5-31所示。
图5-31插入粗糙度步骤27 ：双击图形下方粗糙度值为3.2的块，在“增强属性编辑器”对话框中单击“文字选项”标签，设置“对正”为右上，设置“旋转”为0，单击“确定”按钮，如图5-32所示。
图5-32“增强属性编辑器”对话框步骤28 ：修改后的粗糙度显示如图5-33所示。
图5-33修改后的粗糙度步骤29 ：在图形右边，双击在竖直延伸线上的粗糙度值为3.2的块，在“增强属性编辑器”对话框中设置“对正”为右上，设置“旋转”为90，单击“确定”按钮，如图5-34所示。
图5-34“增强属性编辑器”对话框步骤30 ：修改后的粗糙度显示如图5-35所示。
图5-35修改后的粗糙度5.1.4深度解析—属性块定义的模式分析要创建属性块，首先创建包含属性特征的属性定义。
特征包括标记（标识属性的名称）、插入块时显示的提示、值的信息、文字格式、块中的位置和所有可选模式（不可见、常数、验证、预置、锁定位置和多线）。
下面我们来了解一下“属性定义”中“模式”面板中的内容，如图5-36所示。
图5-36“模式”面板如下所示是对各部分的详细介绍：不可见：勾选本复选框，将指定在插入块时不显示和打印属性值。
固定：在插入块的时候给属性一个固定的值。
验证：在插入块的时候提示验证属性值是否正确。
预置：插入包含预置属性值的块时，将属性设置为默认值。
锁定位置：锁定块参照中属性的位置。
解锁后，属性可以相对于使用夹点编辑的块的其他部分移动，并且可以调整多行属性的大小。
多行：指定属性值可以包含多行文字。
选定此选项后，可以指定属性的边界宽。
5.2任务19 创建动态块在AutoCAD中可以创建动态块，动态块是具有灵活性、智能性的块，可以带有某个或多个动作的图块，选择动态图块，可以利用定义的移动、缩放、拉伸、旋转、翻转、阵列、查寻等动作很方便的改变块中元素的位置、尺寸和可变的属性而保持块的完整性不变。
本节将介绍动态图块的创建过程以及制作动态图块的方法和如何向块中添加参数、动作和参数集。
5.2.1简单点评AutoCAD提供了一种创建动态块的功能，可以在动态编辑器将块创建成动态块。
