壁挂炉采暖系统设计原理图集

三种采暖系统技术原理图

三种采暖系统技术原理图
家庭采暖系统分为水暖和电暖两大类，在欧洲人们更偏好水暖系统。

它舒适度高、使用高效安全、技术和应用也相对成熟。

一套完整的家庭水暖系统在冬季不仅可供采暖，还可提供家庭生活热水，非常舒适方便。

一个以燃气为能源的家庭采暖/生活热水系统，不只是简单的采暖设备、而是有着完善配置，技术完善、环保节能的集成系统。

威能燃气壁挂炉供热系统中，威能的两用炉或系统炉（单采暖，若有生活热水需求，须在系统中配置储水罐）即为热源，末端设备可选择传统的散热器或地暖两种，热源和末端之间通过控制系统和管路系统来连接，构成地板采暖系统或散热器采暖系统。

热水通过锅炉这个热源，再经输送管道---分集水器----采暖末端（散热器或地板）----控制终端（温度控制器）等，四者缺一不可，形成一个有机整体，从而提供源源不断的舒适暖流。

壁挂炉——元器件工作原理

壁挂炉——元器件工作原理壁挂炉是一种现代家用暖气设备，通过燃烧燃气或燃油来产生热能，从而供暖和热水。

它由多个元器件组成，每个元器件都有其独特的工作原理。

本文将从壁挂炉的元器件工作原理出发，详细介绍壁挂炉的工作原理。

一、燃烧器1.1 燃气或燃油进入燃烧器后，与空气混合形成可燃气体。

1.2 可燃气体在燃烧器内点燃，产生高温火焰。

1.3 高温火焰通过燃烧器的设计，形成稳定的燃烧状态，释放热能。

二、换热器2.1 燃烧器释放的热能被传导到换热器内的金属管道中。

2.2 水流经金属管道，受热后变成热水。

2.3 热水被泵送到暖气系统或热水系统中，供暖或热水使用。

三、水泵3.1 水泵负责将热水从换热器泵送到暖气系统或热水系统中。

3.2 水泵通过电动机驱动，实现水的循环流动。

3.3 水泵的工作效率和流量大小会影响壁挂炉的供暖和热水效果。

四、控制器4.1 控制器监测壁挂炉的各项参数，如温度、压力等。

4.2 控制器根据监测到的参数，调节燃烧器、水泵等元器件的工作状态。

4.3 控制器可以实现壁挂炉的自动控制，提高供暖和热水的效率。

五、安全阀5.1 安全阀是壁挂炉的安全保护装置，用于防止压力过高。

5.2 当壁挂炉内部压力超过设定值时，安全阀会自动释放压力。

5.3 安全阀的正常工作可以避免壁挂炉发生爆炸等危险情况。

综上所述，壁挂炉的元器件包括燃烧器、换热器、水泵、控制器和安全阀，它们各自承担着不同的功能，共同实现壁挂炉的供暖和热水功能。

了解这些元器件的工作原理，有助于我们更好地使用和维护壁挂炉，确保其安全、高效地运行。

壁挂炉常见的内部结构图示及说明

壁挂炉稀有的外部结构图示及阐明之相礼和热创作1、主热交换器主热交换器为熄灭后发生的烟气与零碎内水进行热交换的部件，他的外概况为薄翅性，厚度和距离完全按要求进行计划，在锅炉尺寸要求较小的状况下，包管充足的换热面积及换热的高效性.热交换器概况进行了高效的防腐处理，包管了运用寿命的要求.由于热交换器为高温受热元件，人们可能担心结垢征象的存在，实践上，这种担心是多余的.热交换器结构合理，受热均匀，运转中不存在局部过热征象；同时采热零碎的水是一次性注入发热，基本没有结垢的条件.2、熄灭室熄灭室结构，铝板内衬耐火板，耐火板有非常强的隔热功能，他的耐热温度可以达到1200，溶化温度可以达到1700，因此耐火板可以直接接触火焰，将熄灭室与其他部件隔离，包管其他部件的正常运转.耐火板的强度较差，不耐机械冲击.3、主熄灭器主熄灭器为包管燃气正常熄灭的次要部件，燃气自喷嘴高压喷入熄灭器内的文丘里管内，形成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出熄灭孔熄灭.第一次空气混合后仍缺乏的空气部分经过火苗四周的第二次空气混合，构成完全熄灭.在一样平常的运用中，一些污物可能堵塞熄灭孔，因此必要进行一些清洁工作.4、点火和检测电极点火电极自傲高压下发生电火花，点燃燃气；监测电极检测熄灭能否正常.电极顶端与熄灭器间距离为2.5-3.5mm，以包管电火花的正常发生及电极的正常的检测工作.5、空气箱空气箱四正面板为铝板，并用硅胶密封，在空气箱内包含有主熄灭器、点火和检测电极、主热交换器、风机、风压开关及温感安装等.空气箱为完全密封的结构，以使与室内空气完全隔离.6、循环泵循环泵为锅炉水循环的动力安装，包管锅炉水循环的正常工作.循环泵带有自动除气功能，可以自动清除零碎内残留的空气.7、收缩水箱收缩水箱的次要作用为包容零碎再加热过程中，因水受热收缩而发生的多余的水.根据零碎水容量的分歧，装备型号(6L、8L、或者10L)分歧的收缩水箱.在收缩水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当零碎水受热收缩时，紧缩另一侧的氮气，来包容零碎多余的水.收缩水箱氮气的压力在出厂时曾经充好，在运用过程中，必要对压力进行定期的检查.8、三通阀组三通阀组是采热和热水两种形式切换的次要部件，在采热形态时关闭热水部分的水循环；在热水形态时，关闭采热部分的水循环.水压变更的操纵下，完成两种形式的自动切换.它包含卫生热水微动皮膜及开关、水压微动开关及皮膜、自动旁通、热水温度传感器等部件.自动旁路为零碎水循环的一种自动呵护措施，当零碎阻力超出额定的压头时(超出旁路的弹簧的弹力)，自动旁路自动打开，在锅炉外部构成一个小循环，包管水泵的正常运转.9、文丘里管和风压引管文丘里管和风压引管是两根结构及测压方式的分歧，他们在烟道内给风压开关测得两个分歧的压力，经过比较压力的差值，可以检测到烟道的运转形态.在运转压力差值不克不及满足锅炉的运用要求时，锅炉自动停炉.10、限温安装限温安装为锅炉的一种自动呵护安装，当锅炉的运转温度超出限定的温度时，锅炉自动停炉.以防止发生干烧状况.此时锅炉会有相应的毛病指示灯表现，以方便检查.11、风机风机是包管锅炉排烟正常的次要部件.它为排烟零碎的动力安装.在一样平常的运用和维护中，必要对可能妨碍风机正常运转的杂物进行清算.12、风压开关风压开关为锅炉的一种安全呵护安装，她外部被一瓣膜分为两个腔体，在瓣膜的两侧的两个腔体分别与两个测压管相连接，经过比较压力丈量管获得的压力，来检测排烟零碎能否正常运转.13、燃气阀门燃气阀门为包管锅炉正常熄灭的次要部件，它可以再肯定的燃气压力范围内，使锅炉波动的熄灭并可以根据锅炉热输入的要求而自动进行燃气供给量的调理，以完成锅炉的自动的比例调理.另内在锅炉不克不及正常工作时，燃气阀自动定制燃气的供应，以包管运用的安全.14、温度传感器锅炉的温度传感器有采热和热水温感器，它感知热水或采热的运转温度，并可以获得非常精切的温度.使锅炉的操纵非常方便和精确.温度传感器的温度操纵原理为随着温度的变更，温度传感器电阻值也随之变更，因此会给主电路板分歧的电流值，而获得锅炉此时的运转温度.假如温度传感器损坏或短路，锅炉会自动制止工作.当零碎设定在供热形态时，零碎水患水泵的作用下经过住热交换器在供热零碎内运转.由于零碎水泵的工作，会在水压微动开关内瓣膜的两侧构成压力差值，推进与瓣膜相连接的推杆工作，使水压微动开关闭合，锅炉主电路板感知水循环正常.当水流量超出450L/H时，自动旁通截止阀截至，采热水直接流到采热零碎.相反，假如当水流小于450时，零碎阻力太大，水流将紧缩截止阀弹簧，截止阀门打开，水流将从旁通到采热零碎的回水管，自动旁通连接.11、主控器操纵器用于操纵和和谐整个家用壁挂炉各个部件的运转.其中最次要的是操纵印刷电路板，接收壁挂炉内水泵、风机、水温探头号部件传送过来的电信号，然后，发出指令使相应部件进举措作.另外操纵器还专设有表现电路板，用于自动检测毛病并表现毛病及毛病代码12、供热零碎压力表压力表表现采热零碎水压力，并提示正常工作压力范围.压力表蓝色示数为零碎正常压力值(1.0-2.5bar)；红色示数为零碎水低压区间(0-0.5 bar)，零碎水压过低会导致机器不启动，只要当压力大于0.3bar时壁挂炉才启动；黑色示数为零碎水高压区间(2.5-4.0 bar)，当压力暗示数大于3 bar时，安全阀自动放水泻压，以呵护管路零碎.同轴均衡烟道用于从室外吸入奇怪空气，并将熄灭后的废气排挤室外.逼迫均衡式壁挂炉是是一个封闭零碎，熄灭器熄灭所必要的空气全部从室外吸入，熄灭产品排放到室外大气中往.同轴均衡烟道的吸排气筒为一同心套筒，外层套筒吸入室外空气，内管排放烟气.壁挂炉工作时依托炉内浮力(抽力)吸入室外空气，而炉内静压力状况不受室外风力影响，由于当风吹到外墙上的空气吸入口时，异样也吹到烟气清除口上，两者所受压强相反，以是炉内压力不会变更.这也是被称为均衡型的缘故.同时，排挤的烟气可以将奇怪空气预热，进步壁挂炉热服从.。

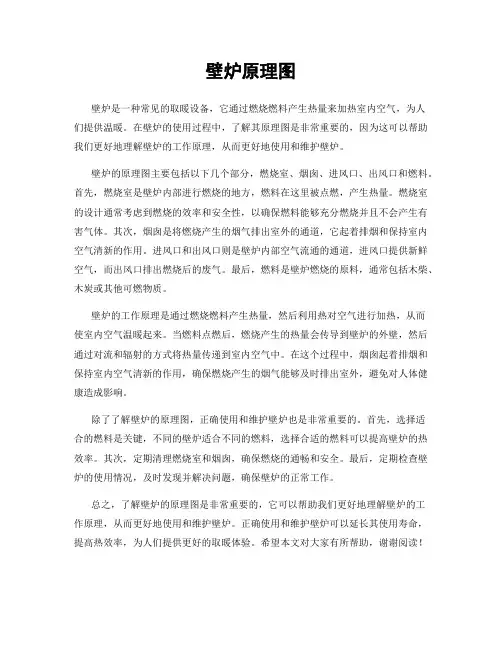

壁炉原理图

壁炉原理图壁炉是一种常见的取暖设备，它通过燃烧燃料产生热量来加热室内空气，为人们提供温暖。

在壁炉的使用过程中，了解其原理图是非常重要的，因为这可以帮助我们更好地理解壁炉的工作原理，从而更好地使用和维护壁炉。

壁炉的原理图主要包括以下几个部分，燃烧室、烟囱、进风口、出风口和燃料。

首先，燃烧室是壁炉内部进行燃烧的地方，燃料在这里被点燃，产生热量。

燃烧室的设计通常考虑到燃烧的效率和安全性，以确保燃料能够充分燃烧并且不会产生有害气体。

其次，烟囱是将燃烧产生的烟气排出室外的通道，它起着排烟和保持室内空气清新的作用。

进风口和出风口则是壁炉内部空气流通的通道，进风口提供新鲜空气，而出风口排出燃烧后的废气。

最后，燃料是壁炉燃烧的原料，通常包括木柴、木炭或其他可燃物质。

壁炉的工作原理是通过燃烧燃料产生热量，然后利用热对空气进行加热，从而使室内空气温暖起来。

当燃料点燃后，燃烧产生的热量会传导到壁炉的外壁，然后通过对流和辐射的方式将热量传递到室内空气中。

在这个过程中，烟囱起着排烟和保持室内空气清新的作用，确保燃烧产生的烟气能够及时排出室外，避免对人体健康造成影响。

除了了解壁炉的原理图，正确使用和维护壁炉也是非常重要的。

首先，选择适合的燃料是关键，不同的壁炉适合不同的燃料，选择合适的燃料可以提高壁炉的热效率。

其次，定期清理燃烧室和烟囱，确保燃烧的通畅和安全。

最后，定期检查壁炉的使用情况，及时发现并解决问题，确保壁炉的正常工作。

总之，了解壁炉的原理图是非常重要的，它可以帮助我们更好地理解壁炉的工作原理，从而更好地使用和维护壁炉。

正确使用和维护壁炉可以延长其使用寿命，提高热效率，为人们提供更好的取暖体验。

希望本文对大家有所帮助，谢谢阅读！。

壁挂炉工作原理燃气壁挂炉原理图

壁挂炉工作原理-燃气壁挂炉原理图燃气壁挂炉在欧洲已经有很多年的历史，壁挂炉技术非常成熟，在国内壁挂炉也走过了十几个年头，并取得了蓬勃的发展，许多家庭都开始选择壁挂炉作为热源，特别是家庭采暖领域，壁挂炉有着不可小视的作用，像大家常常接触到的地暖和暖气片，他们的热源设备就是壁挂炉。

壁挂炉工作原理较为复杂，所有的技术都集中在一个小小的炉子里，结构十分小巧，下面我们通过壁挂炉剖面图来认识一下壁挂炉原理。

燃气壁挂炉工作原理欧洲壁挂炉的燃烧顺序一般为下列方式：当壁挂炉点火开关进入工作状态的时候，风机先启动使燃烧室内形成负压差，风压开关把指令发给水泵，水泵启动后，水流开关把指令发给高压放电器其启动后指令发给燃气比例阀，燃气比例阀开始启动。

由于燃烧室里面有负压存在，所以天然气没有聚集燃烧想象，从而也不会出现爆燃想象，实现平静点火超静音，也保证了危险事故，此条标准可以鉴定炉子的稳定性。

有的客户担心燃气安全问题，是因为不了解壁挂炉燃气比例阀的运行控制原理，燃气比例阀和风压开关以及烟气感应开关是连锁控制的，燃烧室有一定的负压燃气比例阀才可以工作，当5秒种烟气感应开关检测不到有废气排出时，就切断燃气比例阀停止供气，从而保证安全使用燃气。

壁挂炉原理图这是传统壁挂炉工作原理，实际上还有一种冷凝式壁挂炉，这种壁挂炉更为节能，冷凝式壁挂炉原理和标准型的壁挂炉差不多，但冷凝式壁挂炉多了一套热回收系统，我们一起来认识一下冷凝式壁挂炉工作原理。

冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物—烟气中的显热及水蒸气的潜热，燃气的热值是指1Nm3燃气完全燃烧所放出的热量。

热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。

由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。

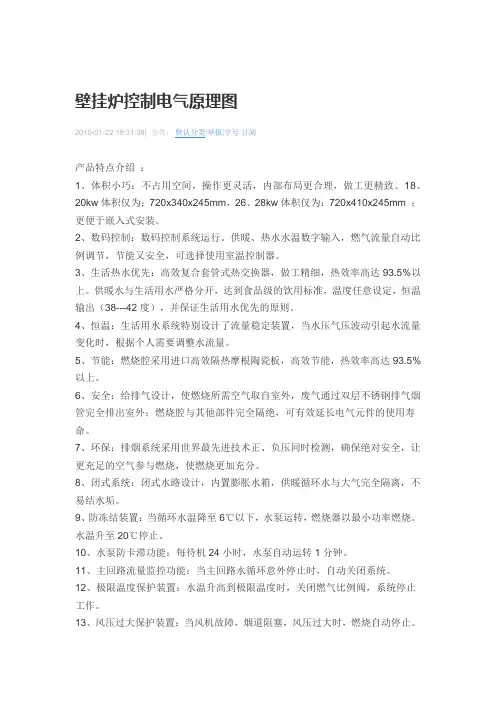

壁挂炉控制电气原理图

壁挂炉控制电气原理图2010-01-22 19:31:38| 分类：默认分类|举报|字号订阅产品特点介绍：1、体积小巧：不占用空间，操作更灵活，内部布局更合理，做工更精致。

18、20kw体积仅为：720x340x245mm，26、28kw体积仅为：720x410x245mm ；更便于嵌入式安装。

2、数码控制：数码控制系统运行。

供暖、热水水温数字输入，燃气流量自动比例调节，节能又安全，可选择使用室温控制器。

3、生活热水优先：高效复合套管式热交换器，做工精细，热效率高达93.5%以上。

供暖水与生活用水严格分开，达到食品级的饮用标准，温度任意设定，恒温输出（38---42度），并保证生活用水优先的原则。

4、恒温：生活用水系统特别设计了流量稳定装置，当水压气压波动引起水流量变化时，根据个人需要调整水流量。

5、节能：燃烧腔采用进口高效隔热摩根陶瓷板，高效节能，热效率高达93.5%以上。

6、安全：给排气设计，使燃烧所需空气取自室外，废气通过双层不锈钢排气烟管完全排出室外；燃烧腔与其他部件完全隔绝，可有效延长电气元件的使用寿命。

7、环保：排烟系统采用世界最先进技术正、负压同时检测，确保绝对安全，让更充足的空气参与燃烧，使燃烧更加充分。

8、闭式系统：闭式水路设计，内置膨胀水箱，供暖循环水与大气完全隔离，不易结水垢。

9、防冻结装置：当循环水温降至6℃以下，水泵运转，燃烧器以最小功率燃烧。

水温升至20℃停止。

10、水泵防卡滞功能：每待机24小时，水泵自动运转1分钟。

11、主回路流量监控功能：当主回路水循环意外停止时，自动关闭系统。

12、极限温度保护装置：水温升高到极限温度时，关闭燃气比例阀，系统停止工作。

13、风压过大保护装置：当风机故障，烟道阻塞，风压过大时，燃烧自动停止。

供暖系统水压安全保护装置：系统水压升至3bar时，安全阀自动打开泄压。

14、熄火保护功能：燃烧器意外熄火时，燃气比例阀自动关闭。

15、彩屏液晶显示故障：壁挂炉运行中出现任何故障，显示屏准确显示故障部位，便于维护，安全可靠。

壁挂炉工作原理燃气壁挂炉原理图

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，采用燃气作为燃料，通过燃烧产生热能，将热能传递给供暖系统或热水系统。

本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃气供应壁挂炉通过燃气管道连接到燃气供应系统。

当壁挂炉需要供暖或热水时，燃气阀门会打开，将燃气引入燃烧室。

2. 燃烧室燃烧室是壁挂炉内部的一个区域，用于燃烧燃气。

燃气进入燃烧室后，与空气混合并点燃。

燃烧产生的热能通过燃烧室壁面传递给周围的水管。

3. 水循环系统壁挂炉内部有一个水循环系统，包括水泵、水箱、水管等组件。

燃烧室周围的水管吸收热能后，通过水泵的作用，将热水送入供暖系统或热水系统。

4. 排烟系统燃烧产生的烟气通过排烟系统排出室外。

排烟系统包括烟道、风机等组件，能够有效地将烟气排出室外，保证室内空气的清洁。

5. 控制系统壁挂炉配备了控制系统，用于监测和控制炉内的各项参数。

控制系统可以根据室内温度和用户需求自动调节燃气供应量和水循环速度，以实现供暖或热水的需求。

二、燃气壁挂炉原理图以下是一张燃气壁挂炉的原理图，详细展示了壁挂炉的各个组成部分及其连接方式。

（原理图见附件）1. 燃气供应管道：将燃气引入壁挂炉的燃气阀门。

2. 燃烧室：用于燃烧燃气的区域，包括燃烧室壁面和燃烧室门。

3. 燃气阀门：控制燃气的进出，根据需要开启或关闭。

4. 燃气调节器：调节燃气的压力和流量，确保燃气的正常供应。

5. 热交换器：将燃烧产生的热能传递给水管，实现热水的供应。

6. 水泵：通过水泵将热水送入供暖系统或热水系统。

7. 水箱：储存一定量的水，确保供暖或热水的持续供应。

8. 烟道：将燃烧产生的烟气排出室外。

9. 风机：通过风机的作用，将烟气顺利排出。

10. 控制面板：用于设置和控制壁挂炉的工作参数，如温度、供暖模式等。

总结：壁挂炉通过燃烧燃气产生热能，将热能传递给水管，再通过水泵将热水送入供暖系统或热水系统。

壁挂炉工作原理燃气壁挂炉原理图

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内空间的供暖。

下面将详细介绍壁挂炉的工作原理。

1. 燃气供应系统壁挂炉的燃气供应系统包括燃气管道、燃气调压器和燃气阀门。

燃气通过管道输送到壁挂炉，燃气调压器用于将燃气压力调整到合适的工作范围，燃气阀门控制燃气的流量。

2. 点火系统壁挂炉的点火系统主要由点火电极和火焰探测器组成。

当壁挂炉需要点火时，点火电极会产生高压电火花，点燃燃气，同时火焰探测器会检测到火焰是否点燃成功。

3. 燃烧系统壁挂炉的燃烧系统包括燃烧室、燃烧器和燃烧控制器。

燃气进入燃烧室后，燃烧器将燃气和空气混合，形成可燃的混合气体。

然后，燃烧控制器控制燃气阀门的开启和关闭，以控制燃气的流量，从而控制燃烧的强度和温度。

4. 热交换器壁挂炉的热交换器是实现热能传递的关键部件。

燃烧产生的高温烟气通过热交换器，将热能传递给供暖系统。

同时，烟气中的烟尘和废气通过烟气排放管道排出室外。

5. 供暖系统壁挂炉的供暖系统包括循环泵、暖气片和管道。

循环泵负责将热水从壁挂炉的热交换器中抽出，通过管道输送到暖气片，然后暖气片将热能释放到室内空间。

循环泵将冷水再次送回壁挂炉的热交换器，形成循环。

6. 温度控制系统壁挂炉的温度控制系统用于监测和控制室内温度。

通常，温度控制系统包括温度传感器和控制器。

温度传感器测量室内温度，控制器根据设定的温度值来控制壁挂炉的工作状态，以保持室内温度在合适的范围内。

7. 安全保护系统壁挂炉还配备了多种安全保护系统，以确保使用过程中的安全性。

常见的安全保护系统包括过热保护、防冻保护、漏电保护等。

当壁挂炉出现异常情况时，安全保护系统会自动切断燃气供应，以防止事故的发生。

总结：壁挂炉通过燃烧燃气产生热能，然后通过热交换器将热能传递给供暖系统，实现室内空间的供暖。

燃气供应系统、点火系统、燃烧系统、热交换器、供暖系统、温度控制系统和安全保护系统是壁挂炉的主要组成部分。

图解比较六种家庭采暖方式

图解比较六种家庭采暖方式从我国供暖设备设施看，主要分六种：1）集中供暖：集中供暖就是利用市政热源或者小区锅炉房来供暖。

在我国北方，日平均温度小于5℃的天数较南方多许多，这种方式是比较节能而又普遍的。

集中供暖是供回水温度一般为95~70℃，末端采用散热器供热是一种外形美观、易于清扫的选择；末端也可以采用地面辐射供暖，由于地面辐射供暖的供水温度较低，一般在40~60℃之间，所以与高温供暖热源的链接，可以采用混合泵直接连接或者换热器间接连接两种方式。

图一混合水泵的安装示意图二换热器间接连接示意2）壁挂炉采暖：壁挂炉分两种，一种是燃气壁挂炉；一种是电热水炉，它两十分相似，只是能源变为用电。

没有集中供暖的地方可以选择披挂炉，现在国家要求使用能耗等级为二级以上的燃气壁挂炉，现在接触到的冷凝式燃气壁挂炉能达到此要求，但是要求有冷凝水排出，需要提醒暖通设计向给排水专业此处需排冷凝水。

其连接方式参见图三。

图三壁挂式燃气供暖炉的连接方式3）变频空调：空调普遍用于全国所有家庭，特别是在夏热冬冷地区尤为普遍，夏季可以制冷，冬季用于制热，使用干净且安全。

4）水源中央空调系统：即水源热泵，主要以地下水或江、河、湖水，作为获取热能的对象，将地下20~30m 范围内，12~35℃的地下水资源和各类水源充分利用，夏季供冷，冬季供热。

本着技术先进，经济合理的原则，充分利用可再生能源。

工作原理如图五：图五土壤源热泵的工作原理5）电热膜及电导体：6）移动式供暖设备：这种系统的主机是风冷式小型冷热水机组，房间内采用送风道或风机盘管。

这种系统在层高较高的loft和别墅中常见。

从供暖系统的终端看，即具体到房子里，热能是一种什么样的形式让房子暖和，主要有自然对流、辐射、热风三种方式。

通常看到的暖气片便是通过自然对流供暖；辐射供暖包括电热膜、电缆以及地板采暖；热风主要是空调机。

采用壁挂炉的家庭，但终端也是采用地板采暖。

供暖方式的各自优势1）集中供暖：市政热力管网集中供暖：当地热力公司通过市政热力管网统一把热力输送到住户家中，这种方式是最清洁的一种方式。

地暖系统图

一，两用式壁挂炉直接采暖系统系统说明：1，主设备1适用于CGG-1k-24/28 、CGG-2K-18/24。

2，图例中管路为钢管。

若选用PPR，由于其管壁较厚，因此需要比壁挂炉管路口径增加一级。

3，任何系统在与壁挂炉连接之前，都必须彻底冲洗，同时回水近壁挂炉侧安装过滤；做打压试验，避免跑冒滴漏。

4，直供系统末端可选散热器或者地板采暖。

由于内置水泵扬程流量有限，选用散热器，最大供暖面积一般不超过200㎡；选用地板采暖，最大面积一般不超过130㎡。

超过上述面积，须增加混水罐、二次侧循环泵、外置膨胀罐等附件。

5，由于CGG要求供回水温度较高，直供系统末端选用地板采暖建议加装混水中心2，以降低出水温度并提高回水温度，避免冷凝水腐蚀设备。

混水中心可选择卡莱菲等品牌。

6，如果系统末端每个支路都加装了电动温控阀，则在分集水器前必须安装旁通阀（起跳压力250mbar）。

7，两用式壁挂炉生活热水流量有限（CGB-1K-28KW最大为14.4 L/m）。

如果生活热水流量要求较大（例如有浴缸或者同时多点取水），建议使用蓄热水箱。

生活热水管路请加装保温。

二，CGG-1K带水箱，直接采暖系统系统说明：1，主设备1适用于CGG-1k-24/282，图例中管路材质为钢管。

若选用PPR，由于其管壁较厚，因此需要比壁挂炉管路口径增加一级。

3，任何系统在与壁挂炉连接之前，都必须彻底冲洗，同时回水近壁挂炉侧安装过滤；做打压试验，避免跑冒滴漏。

4，直供系统末端可选散热器或者地板采暖。

由于内置水泵扬程流量有限，选用散热器，最大供暖面积一般不超过200㎡；选用地板采暖，最大面积一般不超过130㎡。

超过上述面积，须增加混水罐、二次侧循环泵、外置膨胀罐等附件。

5，由于CGG要求供回水温度较高，直供系统末端选用地板采暖建议加装混水中心2，以降低出水温度并提高回水温度，避免冷凝水腐蚀设备。

6，如果系统末端每个支路都加装了电动温控阀，则在分集水器前必须安装起跳压力为250mbar的旁通阀。

壁挂炉常见的内部结构图示及说明

壁挂炉常见的内部结构图示及说明1、主热交换器主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，他的外表面为薄翅性，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。

热交换器表面进行了高效的防腐处理，保证了使用寿命的要求。

由于热交换器为高温受热元件，人们可能担心结垢现象的存在，实际上，这种担心是多余的。

热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入发热，基本没有结垢的条件。

2、燃烧室燃烧室结构，铝板内衬耐火板，耐火板有非常强的隔热性能，他的耐热温度可以达到1200，溶化温度可以达到1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。

耐火板的强度较差，不耐机械冲击。

3、主燃烧器主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧。

第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气混合，形成完全燃烧。

在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。

4、点火和检测电极点火电极自傲高压下产生电火花，点燃燃气；监测电极检测燃烧是否正常。

电极顶端与燃烧器间距离为2.5-3.5mm，以保证电火花的正常产生及电极的正常的检测工作。

5、空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。

空气箱为完全密封的结构，以使与室内空气完全隔离。

6、循环泵循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。

循环泵带有自动除气功能，可以自动排除系统内残留的空气。

7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。

根据系统水容量的不同，配备型号(6L、8L、或者10L)不同的膨胀水箱。

在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。

壁挂炉采暖系统设计原理图集

壁挂炉系统设计原理图集艾欧史密斯（中国）热水器有限公司全国统一24小时服务热线：http：//目录说明 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4No table of contents entries found.采暖系统方案：散热片双管并联采暖系统经济标准型- - - - - - - - - - - - - - - - - - - 5散热片双管并联采暖系统节能舒适型- - - - - - - - - - - - - - - - - - - 6散热片分集水器式（章魚式）采暖系统经济标准型- - - - - - - - - - - - - 7散热片分集水器式（章魚式）采暖系统节能舒适型- - - - - - - - - - - - - 8散热片分集水器式（章魚式）采暖系统豪华智能型-- - - - - - - - - - - - 9地暖系统小户室简约型- - - - - - - - - - - - - - - - - - - - - - - - - 10地暖系统节能标准型- - - - - - - - - - - - - - - - - - - - - - - - - - 11地暖系统智能节能型- - - - - - - - - - - - - - - - - - - - - - - - - - 12地暖+散热片混水中心混合式采暖系统- - - - - - - - - - - - - - - - - - 13地暖+低温散热片恒温混合式采暖系统- - - - - - - - - - - - - - - - - - - 14地暖混水罐别墅类采暖系统- - - - - - - - - - - - - - - - - - - - - - - 15地暖混水罐恒温壁挂炉联动控制别墅采暖系统- - - - - - - - - - - - - - - 16地暖混水罐大户型同层类采暖系统- - - - - - - - - - - - - - - - - - - - 17地暖+散热片混水罐别墅类混合采暖系统- - - - - -- - - - - - - - - - - - 18壁挂炉模块化泵送中心混合采暖系统- - - - - - - - - - - - - - - - - - - 19壁挂炉模块化混水罐地暖采暖系统- - - - - - - - - - - - - - - - - - - - 20 壁挂炉模块化混水罐混合采暖系统- - - - - - - - - - - - - - - - - - - - 21 中央空调+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 22 中央空调+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 23 中央空调+壁挂炉联机系统-3 - - - - - - - - - - - - - - - - - - - - - - 24 集中供暖+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 25 集中供暖+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 26 生活热水系统方案：壁挂炉热水直供循环系统 - - - - - - - - - - - - - - - - - - - - - - - - 27 壁挂炉+节能型电壁挂热水系统 - - - - - - - - - - - - - - - - - - - - - -28 壁挂炉+换热水箱热水循环系统 - - - - - - - - - - - - - - - - - - - - - -29 壁挂炉+燃气落地炉热水循环系统 - - - - - - - - - - - - - - - - - - - - 30 壁挂炉+承压式太阳能热水循环系统 - - - - - - - - - - - - - - - - - - - -31 全屋水系统集成示意图 - - - - - - - - - - - - - - - - - - - - - - - - - 32说明本图集供壁挂炉从业人员学习了解壁挂炉系统应用原理及结构组成，指导设计人员规范系统设计提供原理参考。

壁挂炉工作原理燃气壁挂炉原理图

壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。

本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。

一、壁挂炉的工作原理1. 燃烧系统壁挂炉的燃烧系统是壁挂炉的核心部分，它主要由燃气供应系统、燃气阀门、燃气喷射器、燃烧室和排烟系统组成。

- 燃气供应系统：燃气供应系统负责将燃气从燃气管道输送到壁挂炉中，并保持合适的气压。

- 燃气阀门：燃气阀门用于控制燃气的流量，根据室内温度的变化自动调节燃气的供应量。

- 燃气喷射器：燃气喷射器将燃气分解成细小的颗粒，使其能够更好地与空气混合燃烧。

- 燃烧室：燃烧室是燃烧过程的主要场所，燃气与空气在燃烧室中混合并点燃，产生高温燃烧气体。

- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，保证室内空气的清洁。

2. 热交换系统壁挂炉的热交换系统主要由热交换器和循环泵组成。

- 热交换器：热交换器是壁挂炉的核心部件之一，它通过将燃烧产生的热能传递给循环水来实现供暖。

热交换器通常采用螺旋式或板式结构，能够最大限度地增加热交换效果。

- 循环泵：循环泵负责将冷却后的循环水送回壁挂炉，经过热交换器加热后再送回供暖系统，循环往复。

3. 控制系统壁挂炉的控制系统用于监测和控制壁挂炉的工作状态，保证其正常运行。

- 温度传感器：温度传感器用于感知室内温度和水温，根据设定的温度值自动调节燃气的供应量和水的循环速度。

- 燃气控制器：燃气控制器负责控制燃气阀门的开启和关闭，确保燃气的供应稳定可靠。

- 水压传感器：水压传感器用于监测壁挂炉的水压，当水压过低时，会自动启动补水装置，保证壁挂炉的正常运行。

- 安全保护装置：壁挂炉还配备了多种安全保护装置，如过热保护装置、漏电保护装置等，以确保使用过程中的安全性。

二、燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图示意图：[燃气壁挂炉原理图]1. 燃气供应系统：包括燃气管道、燃气阀门和燃气喷射器等。

【免费下载】壁挂炉控制电气原理图

供暖系统水压安全保护装置：系统水压升至3bar时，安全阀自动打开泄压。

14、熄火保护功能：燃烧器意外熄火时，燃气比例阀自动关闭。

15、彩屏液晶显示故障：壁挂炉运行中出现任何故障，显示屏准确显示故障部位，便于维护，安全可靠。

多种安全保护:1、防卡死装置为了防止循环泵因水垢或铁锈而堵塞，水泵每24小时，自动启动1分钟。

2.采暖（85℃）限温保护采暖水温度达到85℃时，系统停止运行。

3.洗浴（60℃）限温保护生活热水达到60℃时，系统停止运行。

4.低水压保护只有当系统压力超过0.03mpa时,才可以启动采暖系统。

5.高水压保护系统压力超过0.3mpa时,安全阀打开,释放系统压力,保护系统不受损坏。

6.自动熄火保护启动时没有点着火或燃烧当中意外熄火时,燃气阀自动关闭,系统停止运行。

7.防风保护当烟道风压过大,火焰自动熄灭,风向、风压改变后，自动启动。

原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭。

8.双档防冻保护采暖水温降到5℃以下，循环水泵自动启动，温度上升到15℃左右，自动停止运行，当采暖水温继续下降到4℃时，燃气阀打开,采暖炉开始工作，当采暖水温达到30℃后，采暖炉停止工作。

9.防干烧保护当系统回路流通不畅时，自动旁通管起作用，防止其干烧。

10.烟道堵塞保护当烟道出现堵塞，采暖炉自动停止运行，故障灯闪烁，排除堵塞后，自动运行。

原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭11.防过热保护当采暖水压不足或管路堵塞，水温急剧上升，在出现故障之前，自动停机12.停气手动复位当管道断气时，采暖炉会自动停止工作，处于停机状态，来气后，不能自动恢复，须手动才能恢复正常工作状态。

13.停电手动复位当电路断电时，采暖炉自动停止工作，当电源重新接通时，自动恢复到正常工作状态。

14.预排风防爆鸣点火之前，先将炉膛内部的残留气体排除，防止点火爆燃。

15.三分钟延时保护燃烧后彻底排出炉膛内的残留气体，防止废气倒流室内。

壁挂炉采暖系统设计原理图集

壁挂炉系统设计原理图集艾欧史密斯（中国）热水器有限公司全国统一24小时服务热线：http：//目录说明 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4No table of contents entries found.采暖系统方案：散热片双管并联采暖系统经济标准型- - - - - - - - - - - - - - - - - - - 5散热片双管并联采暖系统节能舒适型- - - - - - - - - - - - - - - - - - - 6散热片分集水器式（章魚式）采暖系统经济标准型- - - - - - - - - - - - - 7散热片分集水器式（章魚式）采暖系统节能舒适型- - - - - - - - - - - - - 8散热片分集水器式（章魚式）采暖系统豪华智能型-- - - - - - - - - - - - 9地暖系统小户室简约型- - - - - - - - - - - - - - - - - - - - - - - - - 10地暖系统节能标准型- - - - - - - - - - - - - - - - - - - - - - - - - - 11地暖系统智能节能型- - - - - - - - - - - - - - - - - - - - - - - - - - 12地暖+散热片混水中心混合式采暖系统- - - - - - - - - - - - - - - - - - 13地暖+低温散热片恒温混合式采暖系统- - - - - - - - - - - - - - - - - - - 14地暖混水罐别墅类采暖系统- - - - - - - - - - - - - - - - - - - - - - - 15地暖混水罐恒温壁挂炉联动控制别墅采暖系统- - - - - - - - - - - - - - - 16地暖混水罐大户型同层类采暖系统- - - - - - - - - - - - - - - - - - - - 17地暖+散热片混水罐别墅类混合采暖系统- - - - - -- - - - - - - - - - - - 18壁挂炉模块化泵送中心混合采暖系统- - - - - - - - - - - - - - - - - - - 19壁挂炉模块化混水罐地暖采暖系统- - - - - - - - - - - - - - - - - - - - 20 壁挂炉模块化混水罐混合采暖系统- - - - - - - - - - - - - - - - - - - - 21 中央空调+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 22 中央空调+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 23 中央空调+壁挂炉联机系统-3 - - - - - - - - - - - - - - - - - - - - - - 24 集中供暖+壁挂炉联机系统-1 - - - - - - - - - - - - - - - - - - - - - - 25 集中供暖+壁挂炉联机系统-2 - - - - - - - - - - - - - - - - - - - - - - 26 生活热水系统方案：壁挂炉热水直供循环系统 - - - - - - - - - - - - - - - - - - - - - - - - 27 壁挂炉+节能型电壁挂热水系统 - - - - - - - - - - - - - - - - - - - - - -28 壁挂炉+换热水箱热水循环系统 - - - - - - - - - - - - - - - - - - - - - -29 壁挂炉+燃气落地炉热水循环系统 - - - - - - - - - - - - - - - - - - - - 30 壁挂炉+承压式太阳能热水循环系统 - - - - - - - - - - - - - - - - - - - -31 全屋水系统集成示意图 - - - - - - - - - - - - - - - - - - - - - - - - - 32说明本图集供壁挂炉从业人员学习了解壁挂炉系统应用原理及结构组成，指导设计人员规范系统设计提供原理参考。

全面图解壁挂炉（工作原理、结构、部件、作用）

全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。

是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。

可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。

常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。

系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。

包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。

采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。

①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。
