机械制图复习题

合集下载

机械制图复习题

《机械制图》复习题1．螺纹的画法：外螺纹大径用粗实线，小径用细实线画。

内螺纹大径用细实线，小径用粗实线画。

在另一个视图表示圆的图形，粗实线画整个圆，细实线画3/4的圆。

2．平面与立体表面相交，该平面称为截平面。

3．截平面与立体表面的交线称为截交线。

4．三视图能够准确地表达物体的真实形状和大小、作图简单，但直观性差。

5．基本几何体有四棱柱、六棱柱、三棱柱、圆柱、圆锥、圆环和球。

6．局部视图的断裂边界应以波浪线表示。

7．比例是指图中图形与其实物相应要素的线性尺寸之比，2:1属于放大比例。

8．图样中的字体要求为：字体端正、笔画清楚、排列清楚、间隔均匀。

9．在同一图样中，同类图线的宽度应保持一致。

10．绘制圆的对称中心线时，圆心应为线段的交点。

11．一个完整的尺寸一般应该包括尺寸界线、尺寸线和尺寸数字3个基本要素。

12．三视图的投影规律：长对正，高平齐，宽相等。

13．剖面线与水平方向可以画成45°、30°或60°的平行线。

14．半剖是将机件的一半剖开的表达方式，绘制时一半为视图，另一半为剖视图。

15．断面图是假想用一个平面剖开，将前面的部分拿走，在断面上的投影所得到的图形称为断面图。

16．剖视图是假想用一个或多个平面剖开，将前面的部分拿走，往后面投影所得到的视图称为剖视图。

17．轴测图的基本性质有平行性、度量性、等比性和真实性。

18．将机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。

19．剖面符号的倾斜方向左右均可，但同一个机件的各个图形中则应方向一致、间隔相等。

20．在剖视图中，剖切平面通过螺纹连接件的轴线时，螺栓、螺母和垫圈等标准件均按不剖切画出。

21．轴测图直观性较强，容易看懂，但不能反映物体真实形状和尺寸。

22．螺纹按螺旋方向可分为右旋和左旋两种类型。

23．顺时针旋转时旋入的螺纹，称为右旋螺纹。

24．逆时针旋转时旋入的螺纹，称为左旋螺纹。

25．标准件和常用件有螺纹连接件、键、销、轴承、齿轮和弹簧。

机械制图复习题

7．三个投影面两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点O,称为远点。（√）（2-2-1）
8．斜二测图，三个轴向伸缩系数相等。（×）（5-3-1）
9．两形体表面共面时，构成一个完整的平面，画图时可用线隔开。（×）（12-1-1）
10．两形体表面相错时，两表面投影的分界处应用粗实线隔开。（√）（12-1-2）
34．主视图反映了物体的上、下和左、右位置关系。（√）（2-2-3）
35．俯视图反映了物体的前、后和左、右位置关系。（√）（2-2-4）
36．在三投影面体系中，垂直于一个投影面并且必须倾斜于另外两个投影面的平面，称为投影面垂直面。（√）（3-3-1）
37．空间相互平行的两直线，它们的各组同面投影一定平行。（√）（3-3-2）
1．机械制图国家标准规定汉字应该书写成（B）。（1-2-1）
A、草体B、长仿宋体C、篆体D、楷体
2．平面与圆球面相交，其截交线是（A）。（6-1-1）
A、圆B、直线C、双曲线D、椭圆
3．两等直径圆柱轴线正交相贯，其相贯线是（B）。（6-2-1）
A、空间曲线B、椭圆C、直线D、圆
4．细虚线一般应用于（D）。(1-2-2)
20．全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。（√）（8-2-3）
21．半剖视图常用于表达内外结构均较复杂的对称机件。（√）（8-2-4）
22．空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。（×）（综合）
23.截交线一定是一个封闭的平面图形。（√）（6-1-1）
38．比例的种类有放大比例、缩小比例两种类。（×）（1-2-2）
39．轴测图的投影特性分为：平行性和定比性两种。（√）（5-1-1）

《机械制图》复习题及参考答案

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。

A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。

A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。

A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。

A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。

A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

机械制图复习题（答案）

机械制图复习题（答案）机械制图复习题第⼀章1.图纸幅⾯按尺⼨⼤⼩可分为5 种，图纸幅⾯的代号分别为A0、A1、A2、A3、A4、A5。

A3图幅尺⼨为420×297 ，图框的右下⾓必须要有⼀标题栏。

2.图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤点画出。

3.标注尺⼨的三要素是尺⼨界线、尺⼨线、尺⼨数字。

4.图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm 为单位时，不需标注代号和名称。

5.我们在标注尺⼨时，应注意同⼀⽅向尺⼨的尺⼨链不能_闭合且应开⼝在 B 。

A．靠左或右处B．并不重要地⽅C．靠上或下处D．任何位置均可6.⽐例是指图样中机件要素的线性尺⼨和物体（或机件）相应要素的线性尺⼨之⽐7.图样中所标注的尺⼨，（A）A．是所⽰机件的最后完⼯尺⼨B．是绘制图样的尺⼨，与⽐例有关C．以毫⽶为单位时，必须标注计量单位的代号或名称D．只确定机件的⼤⼩8.如需将实际机件按缩⼩两倍的⽐例绘制图样，按国标规定可选择的⽐例系列是：（B）A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时，不可见的轮廓线通常是⽤B 绘制，中⼼线和对称线通常是⽤C 绘制。

A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成（长仿宋体）11.要使AutoCAD转换当前轴测⾯，可使⽤功能键（C ）A．F4 B．F2 C．F5 D．F8第⼆章1、机械制图中⽤平⾏投影法获得物体的投影，它⼜分为正投影和斜投影。

2、主视图所在的投影⾯称为正⽴投影⾯，⽤字母V 表⽰。

俯视图所在的投影⾯称为⽔平投影⾯，⽤字母H 表⽰。

3、我国现⾏制图国家标准规定，以研究第_⼀__分⾓中的⼏何元素的各种投影规律为主4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图⾼平齐；俯视图与左视图宽相等5、与⼀个投影⾯平⾏，与其他两个投影⾯倾斜的直线称为该投影⾯的平⾏线，空间直线对于⼀个投影⾯所处的位置具体⼜可分为平⾏线、垂直线、⼀般位置直线三种。

机械制图复习题

机械制图复习题一、填空题：1、工程常用的投影法分为两类和 ,其中正投影法属于投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做。

3、在图纸上必须用画出图框,标题栏一般应位于图纸的方位。

4、图样中,机件的可见轮廓线用画出,不可见轮廓线用画出,尺寸线和尺寸界限用画出, 对称中心线和轴线用画出。

5、比例是与相应要素的线性尺寸比,在画图时应尽量采用的比例,须要时也可采用放大或缩小的比例,其中1：2为比例,2：1为比例。

无论采用哪种比例,图样上标注的应是机件的尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

7、标注尺寸的三要素、和。

8、尺寸标注中的符号：R表示 ,Φ表示。

10、平面图形中的线段有、和三种。

11、绘图板是用来固定 ,丁字尺是用来画。

12、在机械制图中选用规定的线型,虚线是用于线,中心线、对称线就用线。

13、标注圆的直径尺寸时,应在数字前加注符号 ,标注球的直径符号为。

14、图样上的尺寸,由线、线、尺寸数字和尺寸起止符号组成。

16、三视图的投影规律。

17、图纸的幅面分为幅面和幅面两类,基本幅面按尺寸大小可分为种,其代号分别为 A0、。

18、图纸格式分为和种,按标题栏的方位又可将图纸格式分为和两种。

19、标题栏应位于图纸的标题栏中的文字方向为。

20、比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸,与所采用的比例关。

21、图时应尽量采用比例,需要时也可采用或的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的。

22．字号指字体的 ,图样中常用字号有号四种。

23．图样中,机件的可见轮廓线用 ,不可见轮廓线用画出,尺寸线和尺寸界线用画出,对称中心线和轴线用画出。

虚线、细实线和细点划线的图线宽度约为粗实线的。

24．图样上的尺寸是零件的尺寸,尺寸以为单位时,不需标注代号或名称。

25、标注尺寸的三要素是、、26．尺寸标注中的符号：R表示 ,φ表示 ,Sφ表示 ,t表示 ,C表示。

《机械制图》复习题(新)

《机械制图》复习题一．填空：（分）1．三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

2．一个完整的尺寸包含三个要素，它们是尺寸界线、尺寸线和尺寸数字。

其中尺寸线不允许用其它图线代替，而尺寸界线可以用其它图线代替。

3．一个平面图形必须通过尺寸确定它的大小，按照尺寸在平面图形中作用的不同可以把尺寸分为定位尺寸、定形尺寸两类。

4．俯视图上远离X轴的方向为物体的前方（即前表面）。

主视图上远离Z轴的方向为物体的左方。

左视图上远离Z轴的方向为物体的前方。

5．俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。

6．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

7．断面图分为移出断面和重合断面。

8．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

9．读组合体视图的基本方法是形体分析法和面形分析法。

10．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

11．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

12．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

二．判断题：1．绘制圆的对称中心线时应用粗实线绘制。

（×）2．机械制图的国家标准规定图样中的尺寸数值的单位一般以厘米为单位。

（×）3．图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。

（×）4．图样中标题栏通常放在图框的左下角。

（×）5．斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。

（×）6．当点的X、Z坐标为零时，点在W投影面上。

（×）7．侧垂线的正面投影和侧面投影均反映实长。

（×）8．一般位置直线在三个投影面上的投影都小于实长。

（√）9．在尺寸标注中，凡是圆弧必须加注符号R。

（×）10．正平线的正面投影和水平投影均反映实长。

(完整版)《机械制图》复习题(含答案)

《机械制图》复习题一、填空题：1、投影法分为中心投影法和平行投影法。

投影线平行且与投影面垂直的投影称为正投影。

2、三视图的投影规律是：主、俯视图_长对正_，主、左视图高平齐，俯、左视图宽相等。

3、俯视图、左视图上远离主视图的面是物体的前面。

4、俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。

5、机械制图当中基本图幅有哪五种: A0 、 A1 、 A2 、 A3 、 A4其中A4图纸幅的尺寸为297x210。

A3图纸幅的尺寸为:_420X297_图纸内有图框线，图框线通常用粗实线绘制。

6、机械制图当中常用的线型有粗实线、细实线、细点划线、虚线等，图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。

7、尺寸标注由尺寸线、尺寸界线、_尺寸数字和箭头组成。

其中尺寸线用细实线且不允许用其它图线代替。

8、在标注角度尺寸时，数字应水平书写。

9、机械制图中常采用两种线宽，虚线、细实线和细点划线的图线宽度约为粗实线的一半。

10、标题栏应位于图纸的右下角，标题栏中的文字方向为绘图、看图方向。

11．比例是指图中要素与其实物相应要素之比。

图样上标注的尺寸应是机件的_最后完工_尺寸，与所采用的比例无关。

12．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是属于缩小比例；比例2：1是属于放大比例。

13、尽量采用原值比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的真实尺寸。

14、书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐。

汉字应用长仿宋体书写，数字和字母应书写为直体或斜体。

15．字号指字体的高度，图样中常用字号有8种。

16．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

机械制图习题册复习题答案

机械制图习题册复习题答案一、选择题1. 在机械制图中，表示物体长度的单位通常是（A）。

A. 毫米B. 厘米C. 米D. 千米2. 机械制图中常见的视图有（C）。

A. 正视图B. 侧视图C. 正视图和侧视图D. 俯视图3. 以下哪个符号表示螺纹（B）。

A. ∅B. MC. φD. ∇4. 机械制图中，剖面图的表示方法通常为（D）。

A. 用虚线表示B. 用实线表示C. 用点划线表示D. 用剖面线表示5. 机械制图中，长度尺寸的标注应遵循（B）。

A. 垂直标注B. 水平标注C. 任意方向标注D. 倾斜标注二、填空题6. 机械制图中，中心线通常用_________表示。

答案：细实线7. 机械制图中，剖面线的方向应与剖面平面垂直，且方向应为_________。

答案：45°8. 在机械制图中，当物体的某一部分被遮挡时，可以通过_________来表示。

答案：剖视图9. 机械制图中，公差标注的目的是为了表示零件的尺寸精度，通常包括_________和_________。

答案：上偏差；下偏差10. 机械制图中，装配图主要用于表示零件之间的_________和_________。

答案：位置关系；连接方式三、简答题11. 简述机械制图中尺寸链的概念及其重要性。

答案：尺寸链是指在机械设计中，一系列相互关联的尺寸，它们共同决定了零件的最终尺寸和形状。

尺寸链的重要性在于，它可以帮助设计者确保零件的精确配合和功能实现，避免因尺寸误差导致的装配问题。

12. 解释机械制图中的“三视图”是什么，并说明它们各自的用途。

答案：三视图包括正视图、侧视图和俯视图。

正视图用于展示物体的正面形状，侧视图展示物体的侧面形状，而俯视图则展示物体的顶面形状。

三视图共同用于全面表达物体的三维形状。

四、绘图题13. 根据所给的三视图，绘制一个简单的机械零件的剖面图。

答案：[此处应插入剖面图的绘制过程和最终图形]五、综合题14. 假设你是一名机械设计师，需要设计一个简单的机械装置。

机械制图复习题

机械制图练习题一一、填空题1、工程图样的比例分为--------------------、-------------------、--------------------。

2、绘制和识读组合体三视图的方法有------------------------和--------------------。

3、按机件被剖切的范围不同，剖视图分为------------、------------和局部剖。

4、将物体向不平行于基本投影面的平面上投影所得的视图，称为----------------。

5、螺纹最基本的三个要素为----------------、-------------------、------------------。

6、机械图样中零件主视图的选择原则为---------------、-----------------、---------------。

7、国标规定用来绘制可见轮廓线的是线型，绘制不可见轮廓用线型。

8、组合体尺寸标注时应标注尺寸、尺寸和尺寸。

9、断面图分为断面和断面两种。

10、与正面垂直，但与侧面和水平面倾斜的平面称为面。

11、符号表示该表面是用________________方法获得的。

12、导程S、螺距P、线数n之间的关系是________。

13、三视图的投影规律是:主俯视图_____、主左视图______俯左视图。

二、单项选择题1、三棱柱截切后，正确的左视图是（）。

2、圆柱截切后，正确的左视图是（）。

第1页，共11页3、球截切后画法正确的一组三视图是（）。

4、相贯线画法正确的是（）。

第2页，共11页5、已知主、左视图，正确的俯视图是（）。

6、正确的断面图是（）。

第3页，共11页8、下列零件尺寸标注正确的是（）。

9、下列钻孔结构尺寸标注正确的是（）。

10、下列内螺纹规定画法正确的是（）。

11、已知主、俯视图，正确的左视图是（）。

第4页，共11页12、已知主、俯视图，正确的左视图是（）。

机械制图复习题

（一）填空题1、机械制图中通常采用两种线宽，粗、细线的比率为，可见轮廓线采用线，尺寸线，尺寸界线采用线，轴线，中心线采用。

2、在三面投影体系中，主视图，俯视图，左视图之间保持的原则.3、螺纹的基本要素有五个：、、、、。

螺纹要素全部相同的内、外螺纹方能连接。

4、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

配合代号由孔的公差带代号与轴的公差带代号组成。

标注配合公差代号时分子表示，分母表示。

5、50F7/h6采用的是。

50H7/m6是。

6、M68╳2表示，公称直径为68mm的普通细牙螺纹，M为，2为。

7、Φ36H8表示：Φ36是，H8是，其中，H是，8是。

8、画平面图形时，应先画，其次画，最后画。

9、图样上标注的尺寸是物体的尺寸，单位是图形比例为1：5表示的是 5倍。

10、组合体的视图上一般应标注出、和三种尺寸。

度量尺寸的起点称为。

11、配合的种类有、、和。

12、根据投射方向与轴测投影面的相对位置，轴测图分为和。

13.比例1:2是比例，若实物长度和图纸上的长度相等，则采用比例；14. 直线在其垂直的投影面上投影为一点，直线在其平行的投影面上投影反映该直线的，若直线倾斜于投影面，其投影还是直线，但长度比实际长度；15. 机械制图中通常采用两种线宽，粗、细线的比率为，可见轮廓线采用线，尺寸线，尺寸界线采用线，轴线，中心线采用；16、机械制图当中基本图幅有哪五种、、、其中A4图纸幅的尺寸为 210×297 。

17、机械制图当中的汉字应写成体。

18、图样中的尺寸以为单位。

19、在标注直径时，在数字前面应该加，在标注半径时应在数字前加。

20、在标注角度尺寸时，数字应书写。

21、线性尺寸数字一般应注写在尺寸线的或。

22、平面图形中所注尺寸按作用分为和。

23、工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。

24、当直线平行于投影面时，其投影，这种性质叫性，当直线垂直投影面时，其投影，这种性质叫性，当平面倾斜于投影面时，其投影，这种性质叫性。

机械制图复习题.

机械制图复习题一、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ B ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角10、下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法11、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性12、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性13、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高14、主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等15、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等16、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。

A、三B、四C、五17、三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法18、当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行B、垂直C、倾斜19、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜20、物体上互相平行的线段，轴测投影（ A ）A、平行B、垂直C、无法确定21、正等轴测图的轴间角为（ A ）A、120°B、60°C、90°22、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ）A、3B、2C、123、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制A、30°B、45°C、90°24、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A、0.5B、1C、225、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。

机械制图复习题

机械制图复习题《机械制图》复习题⼀、填空：1、图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界限⽤细实线画出，对称中⼼线和轴线⽤点画线画出。

2、完整的尺⼨标注由尺⼨线、尺⼨界线、尺⼨线终端和尺⼨数字组成。

3、尺⼨标注符号R20，Φ40：R表⽰半径，Φ表⽰直径。

4、⼯程常⽤的投影法分为两类中⼼投影法和平⾏投影法，其中正投影法属于平⾏投影法投影法。

5、根据三⾯投影能判断两点位置的上下、前后、左右关系，其中从正⾯投影可判断上下和左右关系、⽔平投影反映前后和左右关系、侧⾯投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图⾼平齐，俯视图、左视图宽相等。

7、当平⾯平⾏于圆柱轴线截切时，截交线的形状是矩形，当平⾯垂直于圆柱轴线截切时，截交线的形状是圆，当平⾯倾斜于圆柱轴线截切时，截交线的形状是椭圆。

8、正等轴测图的轴间⾓为120°。

9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：⼤径⽤粗实线线画，⼩径⽤细实线线画。

11．某图样上⼀⾓的度标为30°，该图样采⽤的⽐例为2:1，则该⾓的实际⼤⼩为30°。

12．标注锥度时，锥度符号应配置在基准线上上，图形符号的⽅向应与圆锥⽅向⽅向⼀致。

13．空间两点成为重影点的条件是空间两点必须有两对同名坐标对应相等,另⼀对同名坐标不相等。

14．当图形不能充分表达平⾯时，可⽤平⾯符号表⽰。

15．将机件的部分结构⽤___⼤于原图形所采⽤的⽐例_______________________画出的图形称为局部放⼤图。

17．两个形体表⾯相交⽽产⽣的交线称为_____相贯线____________⼆、选择题1．已知⽴体的主、俯视图，正确的左视图是。

（ B ）2据下列视图选择正确的左视图。

（ B ）3．点A在圆柱表⾯上，正确的两组视图是。

（B、D ）A B C D5、已知带有圆孔的球体的四组投影，正确的⼀组是。

《机械制图》复习题

《机械制图》期末复习题一、填空题1、基本体分为（曲面立体）和（平面立体）两种。

2、三视图的投影规律是：主、俯视图（长对正），主、左视图（高平齐），俯、左视图（宽相等）。

3、根据剖开物体的范围，可将剖视图分为（全剖视图）、（半剖视图）和（局部剖视图）。

4、国标规定，机械图样中的汉字应写成（长仿宋）体字。

5、主视图是由（前）向（后）投射得到的视图；左视图是由（左）向（右）投射得到的视图。

6、图样中的尺寸，以（毫米）为单位时，不需要标注计量单位的代号和名称。

7、图纸的基本幅面有（ A0 ）、（ A1 ）、（ A2 ）、（A4 ）、（ A3）五种。

8、标题栏位于图纸的（右下角）。

9、一个完整的尺寸由（尺寸线）、（尺寸界线）及（尺寸数字）三个要素组成。

10、基本几何体表面取点的作图方法共有三种分别为（积聚法）、（素线法）、（纬圆法）。

11、正投影的三大主要特性是（真实性）、（积聚性）和（类似性）。

12、图框线用（粗实线）画出；不可见轮廓线用（细虚线）画出。

13、阅读组合体视图的基本方法是（形体分析法）。

14、投影面平行线可分为（水平线）、（正平线）和（侧平线）。

15、任何形状的截交线都具有（共有性）和（封闭性）这两个基本性质。

16、比例分为（原值比例）、（放大比例）和（缩小比例）三种。

17、在标注直径尺寸时，尺寸数字前面应加注符号；在标注半径尺寸时，尺寸数字前面应加注符号 R ；大于半圆的圆弧应标注 R 。

18、三个视图之间一定保持有这样的投影关系：长对正、高平齐、宽相等。

19、圆锥体表面被平面截切时，截平面垂直圆锥轴线且不过锥顶，产生的截交线是圆。

20、（平面立体）是由若干个平面所围成的立体，（曲面立体）是由曲面或曲面和平面所围成的基本体，例如（圆柱）、（圆锥）等。

21、平面图形中的尺寸按其作用可分为（定形尺寸）和（定位尺寸）两种。

22、平面图形中的线段按所给定的尺寸是否齐全可分为（已知线段）、（中间线段）及（连接线段）三类。

2022年机械制图复习题及答案

机械制图复习题一、单项选择题（共50题，每小题2 分，共 100分）1、下列说法错误的是（）A、斜二等轴测图是用斜投影法而得到的轴测图B、斜二等轴测图中凡平行于 XOZ 坐标面的表面，其轴测投影反映实形C、在立体感和度量方面，斜二测比正等测好D、斜二等轴测图的轴间角∠XOZ=90°2、如果给定圆心和起点，那么指需再给定( )，就可以精确绘制圆弧。

①端点②角度③长度④方向A、①②③④B、①②③C、①②④D、②③3、A点和B点到V、H面的距离对应相等,这两点为A、H面的重影点B、V面的重影点C、W面的重影点D、H面和W面的重影点4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示①所有命令②新命令和增强命令③在需要时④仅对话框A、①②③④B、②③C、①③④D、①②④5、标注圆柱体的直径尺寸时，标注直径尺寸的基准是（）A、圆柱体底面B、圆柱面C、圆柱体轴线D、圆柱体轴向轮廓线6、在用视图表达机件时，机件上的内部结构形状规定用什么表示。

A、细实线B、粗实线C、虚线D、点画线7、垂直于H面并同时平行于V、W面的直线是（）。

A、正垂线B、铅垂线C、侧垂线D、正平面8、标注()尺寸时,应在尺寸数字前加注直径符号“φ”。

A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径9、使用 ( )命令时,用户可以指定剪切平面将三维实体切开,然后移去指定部分生成新的实体,也可以保留剖切实体的一半或全部A、SLICEB、SECTIONC、SUBTRACTIOND、INTERFERENCE10、梯形螺纹的代号为（）A、BB、GC、TrD、M11、粗糙度越高,零件的表面性能越A、好B、差C、不受影响D、取决于零件的使用环境12、三视图是( )投影的一种A、中心B、平行C、斜轴测D、正轴测13、在绘制零件的轮廓形状时,从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式,称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对14、确定图形中各部分之间或基准之间相对位置的尺寸称为（）。

机械制图复习题

机械制图复习题1. 机械制图的基本概念- 简述机械制图的定义及其重要性。

- 描述第一角投影法和第三角投影法的区别。

2. 制图的基本规定- 列举制图时常用的比例及其应用场合。

- 解释线型的种类及其在图纸上的表示方法。

- 说明尺寸标注的基本原则和要求。

3. 几何作图- 描述如何进行圆的等分和圆弧的绘制。

- 阐述正多边形的绘制方法。

- 说明如何绘制椭圆。

4. 视图与剖视图- 列举机械制图中常见的视图种类及其表示方法。

- 描述剖视图的类型及其应用场景。

- 说明剖面线的种类和绘制规则。

5. 尺寸标注- 阐述尺寸标注的基本规则和步骤。

- 描述如何进行尺寸链的标注。

- 说明尺寸公差和几何公差的标注方法。

6. 标准件和常用件的表示方法- 列举常见的标准件和常用件，并说明其在图纸上的表示方法。

- 描述螺纹的表示方法和标注规则。

- 说明齿轮的绘制和标注方法。

7. 零件图的绘制- 说明零件图的绘制步骤和注意事项。

- 描述如何选择合适的视图和剖视图来清晰表达零件的结构。

- 阐述零件图上技术要求的标注方法。

8. 装配图的绘制- 描述装配图的作用和绘制要求。

- 说明装配图中各零件的表示方法和编号规则。

- 阐述装配图中配合关系和运动关系的表示方法。

9. 轴测图和透视图- 描述轴测图的绘制原理和步骤。

- 说明透视图的绘制方法和应用场景。

10. 计算机辅助设计（CAD）- 简述计算机辅助设计的定义和在机械制图中的应用。

- 描述常见的CAD软件及其功能。

- 说明如何利用CAD软件进行机械制图。

11. 制图的常见错误及其预防- 列举制图中常见的错误类型。

- 描述如何检查和预防这些错误。

12. 制图的实践与应用- 描述制图在实际工程中的应用案例。

- 说明如何将制图知识应用于解决实际问题。

机械制图复习题

机械制图复习题⼀、名词解释：1、图样：准确表⽰⼯程对象并注有必要技术说明的图称为技术图样，简称图样。

2、⽐例：图中图形与其实物相应要素的线性尺⼨之⽐称为⽐例。

3、斜度：斜度指的是⼀直线对另⼀直线的倾斜程度。

4、锥度：锥度是指正圆锥的底圆直径与锥⾼之⽐。

5、平⾏投影法：投射线相互平⾏的投影⽅法称做平⾏投影法。

6、中⼼投影法：投射线交于⼀点的投影⽅法，称做中⼼投影法。

7、正投影法：投射线相互平⾏并与投影⾯垂直的投影⽅法称为正投影法。

8、剖视图：9、基本体：将圆柱、圆锥、棱柱、棱锥、圆球等形状简单且规则的物体称为基本体。

10、截交线：截切⽴体的的平⾯与⽴体表⾯的交线称为截交线。

、11、相贯线：两⽴体相交时，表⾯所产⽣的交线称为相贯线。

12、形体分析法：假想地把组合体分解成若⼲个基本体，弄清它们的形状、相对位置、组合形式及表⾯连接⽅式，从⽽了解组合体整体，这种分析组合体的⽅法称为形体分析法。

13、视图：⽤正投影法将机件向投影⾯投射所得的图形称为视图。

14、表⾯粗糙度：把表达零部件表⾯具有较⼩间距和峰⾕所组成的微观⼏何形状特性称为表⾯粗糙度。

15、互换性：从⼀批规格相同的零件中，不挑选的任取⼀个，就能够装到机器上，并满⾜使⽤要求，零件的这种特性称为互换性。

16、配合：基本尺⼨相同的相互结合的孔和轴的公差带之间的关系。

17、形位公差：实际位置相对于理想位置的允许变动量。

18、装配图：⼀种常⽤的表⽰机器或部件各组成部分连接、装配关系的机械图样。

19、⽴体表⾯展开图：将⽴体表⾯按其实际形状和⼤⼩依次摊平在⼀个平⾯上，称为⽴体表⾯展开图。

20、基本视图：根据国家规定，⽤正六⾯体的六个⾯作为基本投影⾯，将机件置于正六⾯体中，利⽤正投影分别向六个基本投影⾯投射所得到的六个视图称为基本视图。

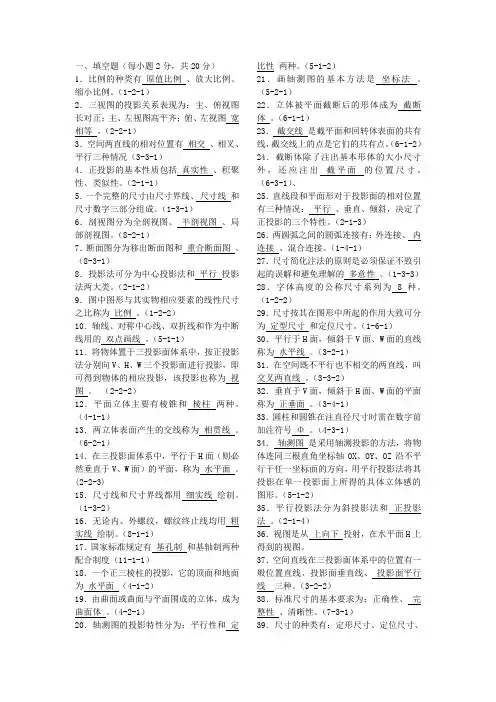

⼆、填空：1、⼀个完整的尺⼨⼀般包括尺⼨数字、尺⼨界线、尺⼨线三要素。

尺⼨4×φ8表⽰四个均匀分布直径为8毫⽶凸台或孔。

《机械制图(机械识图)》复习题

A． B． C． D．
85．看三视图，选择对应的立体图 C 。
A． B． C． D．
87．看三视图，选择对应的立体图 D 。
A． B． C． D．
63．投影面平行线分为： D 、水平线、侧平线。
A．直线； B．平行线； C．斜线； D．正平线。
70．看三视图，选择对应的立体图 C 。
A． B． C． D．
16．相贯线是一条不封闭的空间曲线。（ × ）
21．投影法分为中心投影法和平行投影法。（ √ ）
23．直线在三投影面中的位置可分为三大类：投影面倾斜线、投影面直线、投影面垂直线。（ × ）
25．主视图上能度量物体的长和宽。（ × ）
31．组合体标注尺寸的原则，一定要符合正确、完整、清晰的原则。（ √）
A.切割类组合体； B.叠加类组合体；
C.综合类组合体； D.组合体。
97.由基本体切割而成的组合体称为（ A ）。
A.切割类组合体； B.叠加类组合体；
C.综合类组合体； D.组合体。
108.决定几何体形状、大小的尺寸是（ A ）。
A.定形尺寸； B.总体尺寸；
71．看三视图，选择对应的立体图 A 。
A． B． C． D．
72．看三视图，选择对应的立体图 B 。
A． B． C． D．
A．图形的大小； B．绘图的准确度； C．尺寸； D．图幅大小。
26．S￠表示 D 的符号和缩写词。
A．直径； B．半径球； C．直径； D．球直径。
33．在图样和技术文件中书写的汉字，应写成 D 。
A．斜体； B．行楷； C．幼圆； D．仿宋体。
19. 能充分表达了机件的内部结构，又保留了机件的外部形状的表达方法是( B )。

《机械制图》复习题含答案

《机械制图》复习题答案一、选择题1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（b）( a ) ( b ) ( c ) ( d )2、如左图所示，其锥度比应为（b）。

( a ) 1：4 ；( b ) 1：6 ；( c ) 1：10 ；( d ) 1：14 3、下列表面粗糙度符号标注正确的是：（ a ）(a)(b)(c)(d)4、下列尺寸标注正确的是？（ b ）(a)；(b)；(c)；(d)5、下列螺纹画法正确的是（ b ）。

( a ) ( b ) ( c ) ( d )6、已知主视图和俯视图，选择正确的左视图。

（ d ）⑴⑵⑶⑷( a ) ( b ) ( c ) ( d )7. 已知立体的主视图和俯视图，则正确的左视图是( d )。

8、下列三组剖视图，画得正确的是（ c ）。

9、下面四组重合的断面图中，正确的是（ b ）。

10、下面四组移出断面图中正确的是（ c ）。

(a)(b) (c) (d)11、已知立体的主视图和俯视图，则正确的左视图是( b )。

12、已知立体的主视图和俯视图，则正确的左视图是( d )。

13、如下图所示，其锥度比应为（ d ）。

14、对于下列四组剖视图，判断正确的是？（ 4 ）15、已知立体的主视图和俯视图，则正确的左视图是( b )。

16、图中表面粗糙度符号标注正确的有（ a ）处。

(a)2；(b)3；(c)4；(d)5。

17、已知主视图和俯视图，选择正确的左视图。

（ c ）二、作△EFG 与MNPQ 的交线，并表明可见性。

( a ) ( b ) ( c ) ( d )n ”p ”q ”m ”e ”f ”g ”e ’n ’m ’p ’q ’g ’Zf ’三、求一般位置平面与投影面垂直面的交线，并判断可见性。

四、求两平面的交线MN，并判断可见性。

五、求圆柱被截切后的W面投影（虚线也要画出）。

六、根据所给的两视图补画第三视图，不可见的线画虚线。

七、根据所给的两视图补画第三视图，不可见的线画虚线。
