机械制图试卷
机械制图试卷
Ｂ、断面对称放在任意位置
C、配置在剖切位置延长线上得剖面
D、不按投影关系配置也不配置在剖切位置延长线上得不对称断面。
1４.(1分)阶梯剖视图所有得剖切平面就是()。
A、一个剖切平面;
B、两个相交得剖切平面;
C、两个剖切平面;
Ｄ、几个平行得剖切平面、
15.(1分)局部剖视图中得波浪线表示得就是()、
D、规格尺寸,装配尺寸,安装尺寸,外形尺寸,其它重要尺寸
２2.(1分)正等轴测图得三个轴间伸缩系数相等都为０、8２,为便于度量,简化为1,这样画出得正等轴测图比原投影:()
A.放大了1.22倍
B、缩小了1。2２倍
C、就是原投影得0、8倍
D、未变化
２３。(1分)斜轴测图就是用____得方法产生:()
Ａ、平行投影
答案部分,(卷面共有27题,41。0分,各大题标有题量与总分)
一、单项选择题(26小题,共26。0分)
1.(1分)［答案］
D
2.(1分)[答案]
Ｃ
3.(1分)［答案]
A
4.(1分)［答案]
B
５。(１分)［答案]
C
6.(1分)［答案］
A
7、(1分)［答案］
D
8。(1分)[答案］
Ｄ
9、(1分)[答案］
D
１0.(1分)[答案]
C
11.(1分)［答案]
D
12。(１分)［答案]
Ｃ
13、(1分)［答案］
Ｄ
1４.(1分)［答案］
D
1５。(1分)［答案］
Ａ
16。(1分)[答案]
A
17.(1分)［答案］
D
18.(１分)［答案］

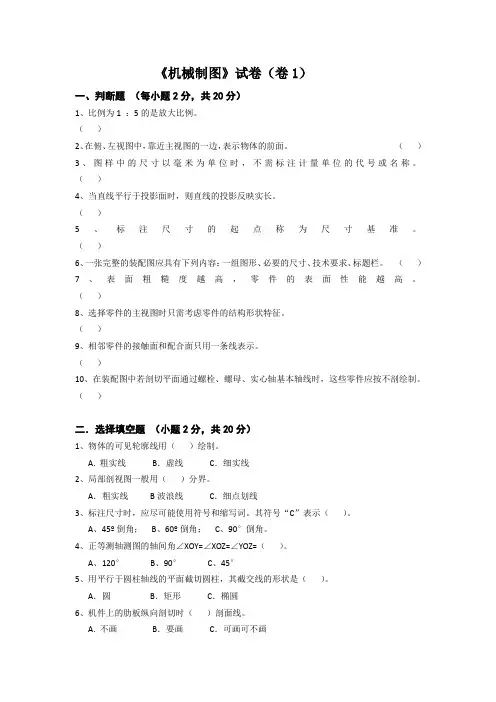

机械制图试卷8套
《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。
（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。
（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。
（）4、当直线平行于投影面时，则直线的投影反映实长。
（）5、标注尺寸的起点称为尺寸基准。
（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。
（）7、表面粗糙度越高，零件的表面性能越高。
（）8、选择零件的主视图时只需考虑零件的结构形状特征。
（）9、相邻零件的接触面和配合面只用一条线表示。
（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。
（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。
A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。
A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。
其符号“C”表示（）。
A、45º倒角；B、60º倒角；C、90°倒角。
4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。
A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。
A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。
A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。
A、圆度；B、圆柱度；C、平面度。
8、圆锥滚子轴承30312的内径为＿＿＿＿＿。
A、30 mm；B、12mm；C、60mm。
9．在绘制齿轮时其分度圆用（）绘制。
A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。
A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

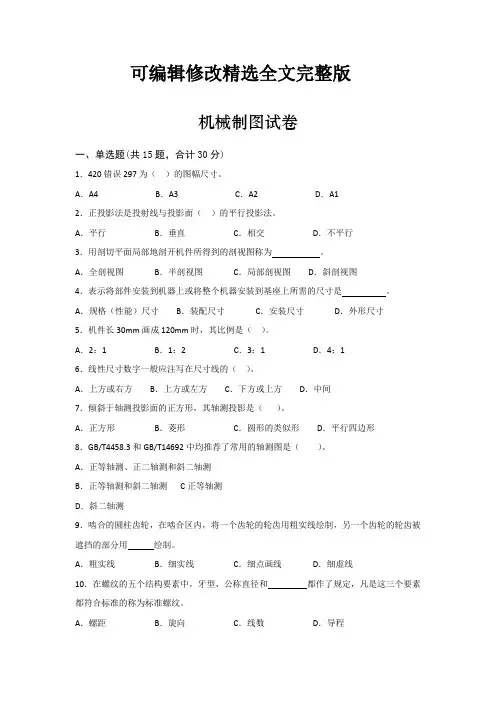

《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。

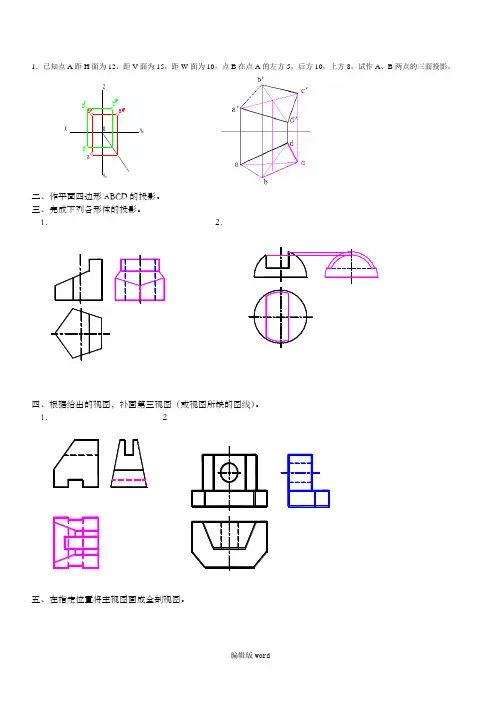

机械制图8套试卷及答案
1．已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY Y WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1． 2五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？，是螺纹（内、外），，H是，8是。
1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
42孔的左端面，宽度基准是宽度方向的对称线。
1/2"表示公称直径，是内螺纹（内、外），是公差带代号，其中，H是基本偏差代号，8是公差等级。
1 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？表示：螺纹，表示，是螺纹（内、外），是，是，其中，H是，8是。
专科《机械制图》_试卷_答案
专科《机械制图》一、（共60题,共150分）1. 图样中若没注明尺寸数字的单位，则单位为（）（2分）A.英寸B.毫米C.厘米D.米.标准答案：B2. 选择正确的左视图。
（）（2分）A.见图B.见图C.见图D.见图.标准答案：D3. 选择正确的左视图。
（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：A4. 选择正确的左视图。
（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D 5. 选取正确的左视图。
（）（2分）A.见图B.见图C.见图D.见图.标准答案：C6. 直线AF、CD的相对位置（）（2分）A.平行B.相交C.交叉.标准答案：C7. 选择正确的左视图。
（）（2分）A.见图B.见图C.见图D.见图.标准答案：C8. 在装配图中，提高轴的轴线剖切，在轴的剖切范围（）。
（2分）A.不画剖面线B.应画剖面线C.视材质而定D.一律涂黑.标准答案：A9. 螺孔的正确画法是（）（2分）A.见图B.见图C.见图D.见图.标准答案：B10. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：C11. 正确的主视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A12. 正确的左视图是（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D 13. 判断E－E断面图，正确的答案是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D14. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D15. 下列为正确的表面粗糙度标注的是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A16. 正确的螺纹画法有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,D17. 正确的视图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,B,D18. 正确的断面图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：B,C 19. 判断下列哪些AB直线位于三角形平面内。

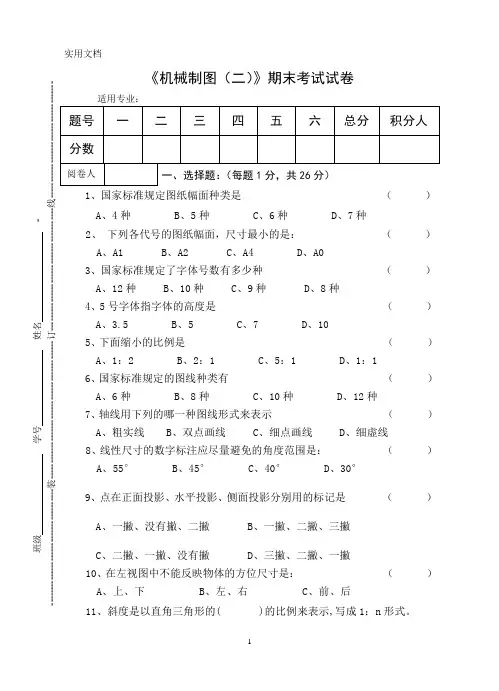

《机械制图(二)》期末考试试卷
《机械制图（二）》期末考试试卷A、4种B、5种C、6种D、7种2、下列各代号的图纸幅面，尺寸最小的是：（）A、A1B、A2C、A4D、A03、国家标准规定了字体号数有多少种（）A、12种B、10种C、9种D、8种4、5号字体指字体的高度是（）A、3.5B、5C、7D、105、下面缩小的比例是（）A、1：2B、2：1C、5：1D、1：16、国家标准规定的图线种类有（）A、6种B、8种C、10种D、12种7、轴线用下列的哪一种图线形式来表示（）A、粗实线B、双点画线C、细点画线D、细虚线8、线性尺寸的数字标注应尽量避免的角度范围是：（）A、55°B、45°C、40°D、30°9、点在正面投影、水平投影、侧面投影分别用的标记是（）A、一撇、没有撇、二撇B、一撇、二撇、三撇C、二撇、一撇、没有撇D、三撇、二撇、一撇10、在左视图中不能反映物体的方位尺寸是：（）A、上、下B、左、右C、前、后11、斜度是以直角三角形的( )的比例来表示,写成1：n形式。
A、一直角边与斜边；B、斜边与任意直角边；C、两直角边12、三投影轴中的OX（或称X）轴代表物体（）方向的尺寸。
A、长度B、高度C、宽度13、正平线表示与直线平行的投影面是。
（）A、水平投影面B、正面投影面C、侧面投影面14、侧垂面表示其在侧面投影面的投影具有（）A、真实性B、类似性C、积聚性15、两个相同直径圆柱正交时的相贯线是一个（）A、平面曲线B、空间直线C、空间曲线16、确定各基本形体相对位置的尺寸是（）A、定形尺寸B、定位尺寸C、总体尺寸17、下列正确的说法应该是：（）A、机件的真实大小不应以图上所注的尺寸数值为依据；B、机件的真实大小与图形的比例及绘图的准确度有关；C、在同一张图样中，相同尺寸一般只标注一次；D、图样中若采取其他度量单位，不须另外注明。
18、在局部视图和斜视图中用来表示断裂边界的图线是 ( )A、粗实线；B、虚线；C、细点画线；D、波浪线19、正等轴测图轴间角的角度都一样，应为（）A、90°；B、135°；C、100°；D、120°20、斜二轴测图轴间角∠XOZ的角度是（）A、120°B、135°C、120°D、90°21、旋转视图需画旋转符号，其方向与实际旋转方向应该（）A、相一致B、相反C、随便22、剖视图中的剖面线是与水平线成45交角的（）A、粗实线B、细实线C、细点画线D、波浪线23、半剖视图主要用于内、外形状均需表达的（）A、对称零件B、不对称零件C、接近对称24、对较长的机件可以采用折断画法，其断开部分用（）A、细实线B、点画线C、波浪线或双点画线25、仅仅画出断面的形状，这种图形叫做 （ ） A 、剖视图 B 、断面图 C 、视图26、画在视图轮廓之内的断面图称为 （ ） A 、斜视图 B 、移出断面图 C 、重合断面图二、判断题：（对的打√，错的打×）（每题1分共15分）1、点的三面投影都是点。

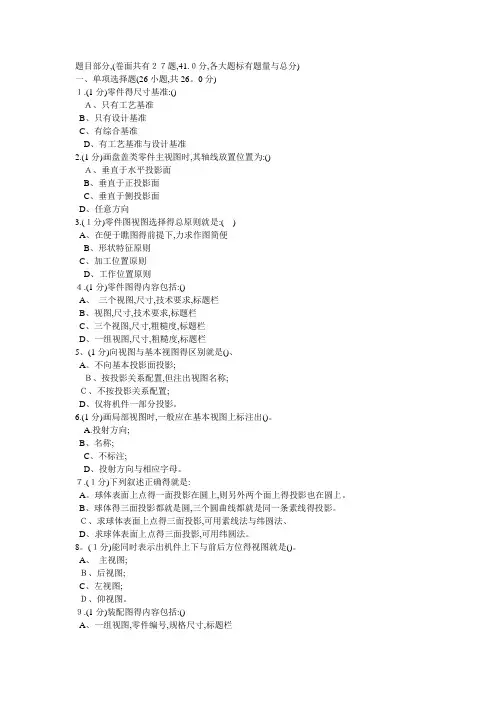

机械制图试卷
题目部分，(卷面共有27题,41.0分,各大题标有题量和总分)一、单项选择题(26小题,共26.0分)1．(1分)零件的尺寸基准:（）A、只有工艺基准B、只有设计基准C、有综合基准D、有工艺基准和设计基准2．(1分)画盘盖类零件主视图时，其轴线放置位置为：()A、垂直于水平投影面B、垂直于正投影面C、垂直于侧投影面D、任意方向3．(1分)零件图视图选择的总原则是：（）A．在便于看图的前提下，力求作图简便B、形状特征原则C、加工位置原则D、工作位置原则4．(1分)零件图的内容包括：()A、三个视图，尺寸，技术要求，标题栏B、视图，尺寸，技术要求，标题栏C、三个视图，尺寸，粗糙度，标题栏D、一组视图，尺寸，粗糙度，标题栏5．(1分)向视图与基本视图的区别是（）。
A．不向基本投影面投影；B、按投影关系配置，但注出视图名称；C、不按投影关系配置；D、仅将机件一部分投影。
6．(1分)画局部视图时，一般应在基本视图上标注出（）。
A．投射方向；B、名称；C、不标注；D、投射方向和相应字母。
7．(1分)下列叙述正确的是：A．球体表面上点的一面投影在圆上，则另外两个面上的投影也在圆上。
B、球体的三面投影都是圆，三个圆曲线都是同一条素线的投影。
C、求球体表面上点的三面投影，可用素线法和纬圆法。
D、求球体表面上点的三面投影，可用纬圆法。
8．(1分)能同时表示出机件上下和前后方位的视图是（）。
A、主视图；B、后视图；C、左视图；D、仰视图。
9．(1分)装配图的内容包括：()A、一组视图，零件编号，规格尺寸，标题栏B、视图，尺寸，技术要求，标题栏C、一组视图，必要的尺寸，技术要求，标题栏D、一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏10．(1分)下列叙述正确的是：A．求圆锥表面上的点的投影只能用素线法。
B、球体的三面投影可能是圆，也可是椭圆。
C、球体在任何投影面上的投影总是圆。
D、求平面立体表面上点的三面投影，一定要作辅助线。
《 机械制图》试卷十含答案
《机械制图》试卷十
试题 1 2 3 4 5 6 7 8 9 10 合计得分
阅卷人
一、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
（10分）
二、作直线和平面的交点，并判别可见性。
（15分）
三、补画剖视图中所缺的图线（10分）
四、根据轴测图画三视图，尺寸用1:1的比例从轴测图中直接量取（10分）
五、根据两视图补画第三视图（15分）
七、在指定位置将主视图画成半剖视图（15分）
该螺纹为螺纹；
公称直径d: 毫米；
旋向：旋；
线数：；
大径公差带为；
中径公差为。
《机械制图》试卷十答案
阅卷人
一、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
（10分）
三、补画剖视图中所缺的图线（10分）
四、根据轴测图补画全三视图，尺寸用1:1的比例从轴测图中直接量取（10分）
五、根据两视图补画第三视图（15分）
d: 24 毫米；旋向：右旋；
线数：单线；
大径公差带为 6H ；
中径公差为 6H 。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
《 机械制图》试卷十五含答案
《机械制图》试卷
1、已知直线AB的两面投影，设直线AB上一点C将AB分成4：1，求C点的三面投影。
（10
分）
2、作一直线MN，使MNL//AB,且与直线CD、EF相交。
（10分）
3、已知平面的两面投影，完成其第三面投影。
（10分）
4、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。
（10分）
7、求作立体的相贯线。
（12分）
8、根据主左视图，求作俯视图。
（10分）
9、根据两视图补画第三视图。
（12分）
《机械制图》试卷
3、已知直线AB的两面投影，设直线AB上一点C将AB分成4：1，求C点的三面投影。
（10
分）
4、作一直线MN，使MNL//AB,且与直线CD、EF相交。
（10分）
3、已知平面的两面投影，完成其第三面投影。
（10分）
Y
x
z
Yw
4、在∆ABC 平面上作一距V 面15的正平线，并过顶点A 作一水平线。
（10分）
5、完成下列各形体的投影。
(16分，每题8分)
1． 2．
6、求圆柱被截切后的W面投影。
（10分）
7、求作立体的相贯线。
（12分）
8、根据主左视图，求作俯视图。
（10分）
9。
机械制图试卷及答案(8套)
徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
(10分)九、读零件图，并回答问题。
(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
XY HY W二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，6.试画出主视图的外形。
答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
大学机械制图考试(试卷编号2141)
大学机械制图考试(试卷编号2141)1.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。
A)30B)45C)60答案:A解析:2.[单选题]角度尺寸数字书写方向应（）A)垂直于尺寸线且朝向角顶B)按正常水平书写C)两者都可答案:B解析:3.[单选题]绘制机械图样的图线分为粗、细两种，粗线宽度是细线的（）倍。
A)2B)3C)4答案:A解析:4.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。
A)平行B)相交C)交叉答案:A解析:5.[单选题]直径尺寸最好注在（）A)投影为非圆或非圆弧的视图上B)投影反映为圆或圆弧的视图上；C)两者都可答案:A解析:6.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1答案:A解析:7.[单选题]任意三角形的尺寸标注需要使用的命令为（ ）A)线性标注B)快速标注C)对齐标注答案:C解析:8.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。
A)粗实线B)虚线C)细实线D、点画线答案:B解析:9.[单选题]用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（ ）。
A)5㎜B)30㎜C)6㎜D)150㎜答案:C解析:10.[单选题]已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ ）A)60mmB)70mmC)80mmD)90mm答案:C解析:11.[单选题]当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A)标注B)剖面线C)可见轮廓线D)以上说法都不正确答案:A12.[单选题]绘制机械图样主要采用（ ）投影法。
A)中心B)正C)斜D)垂直答案:B解析:13.[单选题]在三维平面投影体系中一般位置直线的各面投影的长度均()A)小于实长B)等于实长C)大于实长D)等于小于实长答案:A解析:三、。
14.[单选题]三视图的说法中正确的是( )A)三视图是按中心投影法绘制的。
大学机械制图考试(试卷编号2101)
大学机械制图考试(试卷编号2101)1.[单选题]画移出断面图时，当剖切面通过非圆孔，会出现完全分离的剖面区域时，则A)这些结构应按剖视要求绘制B)不能再画成断面图，应完全按剖视绘制C)仅画出该剖切面与机件接触部分的图形答案:A解析:2.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:3.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。
A)30B)45C)60答案:C解析:4.[单选题]三视图是采用（ ）得到的。
A)中心投影法B)正投影法C)斜投影法答案:B解析:5.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:6.[单选题]当基本幅面不能满足需要时,可以使()A)多个基本幅面D 、都可以答案:C解析:7.[单选题]画组合体三视图的方法有( )A)形体分析法B)线面分析法C)以上都是答案:C解析:8.[单选题]已知空间点C的坐标为（x,y,z），其侧面投影C”由（）坐标确定A)x,zB)x,yC)y,z答案:C解析:9.[单选题]求切割体的视图用（ ）。
A)形体分析法B)线面分析法C)相对位置法D)以上说法都不正确答案:B解析:10.[单选题]正投影的基本性质（ ）。
A)真实性B)积聚性C)类似性D)以上均可答案:D解析:11.[单选题]机械图样中，一般用（ ）表示零件的可见轮廓。
A)粗实线B)细实线C)细虚线D)细点画线答案:A12.[单选题]对于三个投影面都倾斜的平面，称为（ ）。
A)一般位置平面B)平行面C)垂直面D)水平面答案:A解析:13.[单选题]平面与圆球面相交，其截交线是（）A)圆B)直线C)双曲线D)椭圆答案:B解析:14.[单选题]侧垂面在侧投影面的投影特性为：（ ）。
A)收缩性B)积聚性C)显示性D)垂直性答案:B解析:15.[单选题]汽缸缸套与汽缸体的配合为（ ）。
《机械制图》试卷汇总(备考必备)
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）在A、B、C、D面标注粗糙度（Ra值为6.3）（5分）。（2）标注其余粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
三（1）
三（2）
五、将主视图改画成全剖视图。（15分）
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）主视图为什么种类剖视图（5分）。（2）标注全部粗糙度为Ra12.5（5分）。（3）指出长、宽、高三个方向的尺寸基准（5分）。
《机械制图》试卷10答案
试题
1
2
3
4
5
6
7
8
9
10
合计
二、作平面四边形ABCD的投影。(10分)
三、补齐图形中的线条。（10分）
四、补画三视图中剩余的视图。（2×10分）
三（1）
三（2）
五、将主视图改画成阶梯剖视图。（15分）
六、补全螺钉联结图中所缺的线条。（15分）
七、在下面零件图中：（1）标注两孔的直径尺寸（按实际尺寸量取）（5分）。（2）标注两孔的粗糙度为Ra6.3（5分）。（3）指出高度方向的尺寸基准（5分）。
六、补全螺栓联结图中所缺的线条。（15分）
七、在下面零件图中：（1）图形是么种类剖视图（5分）。（2）标注孔糙度为Ra6.3（5分）。（3）标注孔的尺寸为φ24，外圆的尺寸为φ60（5分）。
《机械制图》试卷6答案
试题
1
2
3
4
5
6
7
8
9
10
机械工程制图考试(试卷编号161)
机械工程制图考试(试卷编号161)1.[单选题]俯视图能反应物体的（ ）方位。
A)上下左右B)前后左右C)上下前后答案:B解析:2.[单选题]在正面上得到的视图,称为______。
A)主视图B)左视图C)俯视图答案:A解析:3.[单选题]螺纹的螺距是指螺纹相邻两牙在( )线上对应点的轴向距离。
A)大径B)小径C)中径答案:C解析:4.[单选题]比例中，1 ：5是______比例。
A)原值比例B)缩小比例C)放大比例答案:B解析:5.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A)1:01B)2:01C)5:01答案:C解析:6.[单选题]在半剖视图中，剖视图部分与视图部分的分界线为（ ）A)细点画线B)粗实线答案:A解析:7.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:8.[单选题]在标注球的直径时应在尺寸数字前加（ ）A)RB)ΦC)SΦ答案:C解析:9.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:10.[单选题]螺纹的公称直径是指螺纹( )的基本尺寸。
A)大径B)小径C)中径答案:A解析:11.[单选题]角度尺寸在标注时,文字一律( )书写A)水平B)垂直C)倾斜答案:A解析:12.[单选题]平面的空间位置不能用（ ）来表示。
A)不在同一条直线上的三点B)相交两直线D)交叉两直线答案:D解析:13.[单选题]机械制图中图面上采用的单位是（ ）A)厘米B)分米C)毫米D)米答案:C解析:14.[单选题]侧垂面在侧投影面的投影特性为：（ ）。
A)收缩性B)积聚性C)显示性D)垂直性答案:B解析:15.[单选题]螺栓连接画法中，下列说法错误的是（ ）。
A)板上的孔直径大于螺纹大径B)螺母上有倒角C)螺栓是不剖的D)上下板的剖面线方向是平行答案:D解析:16.[单选题]表面都是由若干个平面所围成的几何形体 , 称为（ ）。
机械制图考试试卷
机械制图考试试卷一、选择题（1分/题，共80题。
下列每题的选项中，只有一个是正确的，请将其代号填在括号内）1．下列符号中表示强制国家标准的是（）。
[单选题] *A． GB/TB． GB/ZC.GB(正确答案)2．不可见轮廓线采用（）来绘制。
[单选题] *A．粗实线B．虚线(正确答案)C.细实线3．下列比例当中表示放大比例的是（）。
[单选题] *A．1：1B． 2：1(正确答案)C.1：24．在标注球的直径时应在尺寸数字前加（）。
[单选题] *A．RB．ΦC.SΦ(正确答案)5．下列比例当中表示缩小比例的是（）。
[单选题] *A．1：1C.1：2(正确答案)6．机械制图中一般不标注单位，默认单位是（）。
[单选题] * A．㎜(正确答案)B．㎝C.m7．下列尺寸正确标注的图形是（）。
[单选题] *A．B．C.(正确答案)D.8．下列缩写词中表示均布的意思的是（）。
[单选题] * A．SRB． EQS(正确答案)C.C9．角度尺寸在标注时，文字一律（）书写。
[单选题] * A．水平(正确答案)C.倾斜10．标题栏一般位于图纸的（）。
[单选题] *A．右下角(正确答案)B．左下角C.右上角11．下列投影法中不属于平行投影法的是（）。
[单选题] *A．中心投影法(正确答案)B.正投影法C.斜投影法12．当一条直线平行于投影面时，在该投影面上反映（）。
[单选题] *A.实形性(正确答案)B.类似性C.积聚性13.已知物体的主、俯视图，正确的左视图是（）。
[单选题] *A．(正确答案)B．C.D.14.已知圆柱截切后的主、俯视图，正确的左视图是（）。
[单选题] *A．B．C.D.(正确答案)15.当一条直线垂直于投影面时，在该投影面上反映（）。
[单选题] *A.实形性B.类似性C.积聚性(正确答案)16.在三视图中，主视图反映物体的（）。
[单选题] *A.长和宽B.长和高(正确答案)C.宽和高17.主视图与俯视图（）。
机械制图测试卷(附答案)
机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。
（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。
其符号“（）”表示均布。
（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。
（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。
（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。
（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。
（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。
11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。
（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。
（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。
机械制图8套试卷和答案
试卷(4) 答案一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
X YW二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，6.试画出主视图的外形。
答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是公差带代号，其中，H是基本偏差试卷(1)二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
(10分)三、完成下列各形体的投影。
(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。
(10分)六、在指定位置将主视图画成剖视图。
(10分)七、补全螺栓连接图中所缺的图线。
(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆
读零件图，并回答问题。
答案：
1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图和局部剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是
宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，
6.3
Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
（图形从略）
指出下列螺纹画法中的错误，并将正确的画在指定位置。
(8分)
解释轴承304的含义，并在图中画出其与孔和轴的装配结构。
(8分)
304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。
九、读零件图，并回答问题。
(18分)
1．该零件采用了哪些视图、剖视图或其它表达方法？
B-B、C-C断面图及D-D局部剖视图。
宽度方向基准是Φ45孔的轴
3. Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差
等级。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略
6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；
后者表示，是由不去除材料的方法获得的零件表面。
七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。
df=m(z-2.5)=52.5mm
八、读零件图并回答下列问题.
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5．完成A-A剖视图。
◎Φ0.02 B
6．说明符号的含义。
答案：
1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图
2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。
3. Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公
差等级。
4. M8—7H表示公称直径为8mm的普通螺纹，M为螺纹代号，7H为中径的公差带代号。
5.（图略）
6.表示主视图中右侧Φ40H7孔的中心轴线相对于左侧Φ40孔的中心轴线的同轴度公差为
Φ0.02
七、读零件图，并回答问题。
(20分)
1．主视图采用局部剖，左视图采用局部剖，分别表示其内孔及螺孔的结构。
2．零件上有三个沉孔，其大圆直径Φ32，小圆直径Φ15，三个沉孔的定位尺寸是R75、10º。
3．零件上有 2 个螺孔，其螺孔代号为M10-7H ，定位尺寸是96、45。
4．主视图上虚线画出的圆是否通孔（在填空中答：是或不是）不是。
其直径是100 ，深度是7。
5．用指引线标出此零件长、宽、高三个方向的尺寸基准，并指出是哪个方向的基准。
长度方向的基准是长度对称线，宽度方向的基准是宽度对称线，高度方向是零件的底边6．2-M10-7H的含义：2个普通螺纹、大径为10mm、旋向为右、中径和顶径的公差带代号都为7H ，中等旋合长度的内（内、外）螺纹。
7．零件上Φ58H7和Φ63孔的表面粗糙度，Φ58H7的表面加工要求高。
8．说明Φ58H7的意义。
Φ58H7表示：基本尺寸为Φ58的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（8分）
(×) (√) (×) (×)
读端盖零件图，回答下列问题。
（15分）
（1）表面Ⅰ的表面粗糙度代号为
表面Ⅲ的表面粗糙度代号为。
（2）尺寸Φ70d11，其基本尺寸为_Φ70，基本偏差代号为_d ，标准公差等级为_11级__。
读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）
1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2和C1.5，
有 1 处退刀槽，其尺寸为 2×2 。
4.说明Ф20f7的含义：Ф20为基本尺寸，f7是公差带代号。
制图校核
材料
数量
比例
齿 轮 轴
齿数
图号
3.142
8-7-7-
18
2
配对齿数
齿厚
精度等级
压力角
齿数
模数
其余
十一、读零件图并回答问题（10分）。
（1）此零件名称是斧盖，主视图采用全剖视。
（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。
（3）用铅笔圈出此零件图上的定位尺寸。
（4）釜盖上有6个M12的螺孔，深是10mm，是圆形均匀分布的。
（5）釜盖上有 6 个形状的槽（可用图形说明），槽宽是 23 ，槽上方有直径是23的沉孔。
（6）此零件表面质量要求最高的粗糙度代号是6.3。
（7）标题栏中Q235-A表示零件材料为碳素结构钢Q235，A为质量等级。
第11 页共11页。
