第3章 数控机床的机械系统 《数控机床》教学课件_786
合集下载
数控机床 PPT课件
3.开放化发展新趋势 由于计算机硬件的标准化和模块化,以 及软件模块化,开放化技术的日益成熟, 数控技术开始进入开放化的阶段。开放式 数控系统有更好的通用性、柔性、适应性、 扩展性。美国、欧共体和日本等国纷纷实 施战略发展计划,并进行开放式体系结构 数控系统规范(OMAC、OSACA、OSEC) 的研究和制定,世界3个最大的经济体在短 期内进行了几乎相同的科学计划和技术规 范的制定,预示了数控技术的一个新的变 革时期的来临。我国在2000年也开始进行 中国的ONC数控系统的规范框架的研究和 制定。
2.精密化发展新趋势 随着伺服控制技术和传感器技术的进 步,在数控系统的控制下,机床可以 执行亚微米级的精确运动。在加工精 度方面,近10年来,普通级数控机床 的加工精度已由10μm提高到5μm,精 密级加工中心则从3~5μm,提高到 1~1.5μm,并且超精密加工精度已开 始进入纳米级(0.01μm)。
与传统的机械加工技术相比,数控 技术主要有以下特点
1、高速化 由于高速加工技术普及,机床普遍提高各方 面速度,车床主轴转速由3 000~4 000r / min提 高 到8 000~10 000r / min,铣床和 加工中心主轴转速由4 000~8 000r / min 提高到12 000r / min、24 000r / min、 40 000r / min以 上 快 速 移 动 速 度由过 去的0 ~20m / min提 高 到48m /
min、60m /min、80m / min、 120m / min,在提高速度的同时 要求提高运动部件起动的加速度, 其已由过去一般机床的0.5G(重 力加速度)提高到1.5~2G,最 高可达15G,直线电机在机床上开 始使用,主轴上大量采用内装式主 轴电
2、高精度化 数控机床的定位精度已由一般的 0.01~0.02mm提 高 到0.008mm左 右, 亚微米级机床达到0.0005mm左右,纳米 级机床达到0.005~0.01μm,最小分辨 率为1nm(0.000001mm)的 数 控 系 统 和 机床已有产品。数控中两轴以上插补技 术大大提高,纳米级插补使两轴联动出的 圆弧都可以达到1μ的圆度,插补前多程 序 段 预 读,大 大 提 高 插 补 质 量,并 可进 行自动拐角处理等。
数控机床课件
第一节 金属切削机床
第二节 数控机床概论
复习思考题
返回 目录
第一节 金属切削机床
一、金属切削机床
金属切削机床通常是指用切削的方法将金属毛坯加工成 机器零件的一种机器。
二、金属切削机床的分类与编号
1.机床的分类 按照万能程度,机床又分为: (1)通用机床 (2)专门化机床 (3)专用机床 2.机床型号的编制方法 (1)型号表示方法。型号的构成如下:
返回本 章目录
第二节 立式加工中心
一、立式加工中心基本布局结构形式
中型加工中心应用最普遍的形式是单柱水平刀库布局(图3 -2),它是立式加工中心的基本布局方式。
图3-2 单柱水平刀库布局 1-切屑箱 2-X轴伺服电机 3-Z轴伺服电机 4-主轴电动机 5-主轴箱 6-刀库 7-数据柜 8-操纵面板 9-驱动电柜 10-工作台 11-滑座
二、加工中心的分类
l.按加工范围分类 2.按机床结构分类 3.按数控系统分类 4.按精度分类
第一节 加工中心概述
三、加工中心的发展
1.高速化 (1)主轴转速的高速化 1)选用陶瓷轴承 2)主轴轴承采用预紧量可调装置 3)改进主轴轴承润滑、冷却方式 ①油气润滑方式 ②喷注润滑。这是近年开始采用的新型润滑方式,其原理 如图3-1所示。 (2)进给速度的高速化 (3)自动换刀的高速化 (4)自动托盘交换装置的高速化
2.1 数控车床的机械部分由哪几个主要部件组成? 他们的各自作用是什么?
2.2 数控车床上有哪些运动传动是属于外传动链? 哪些运动传动属于内传动链?
2.3 机床传动系统图有哪些作用? 2.4 在TND360机床上,当主轴转速为500r/min时, 主轴电动机的实际转速为多少? 2.5 在TND360机床上,为什么安全联轴器能保护 进给系统的安全?
第二节 数控机床概论
复习思考题
返回 目录
第一节 金属切削机床
一、金属切削机床
金属切削机床通常是指用切削的方法将金属毛坯加工成 机器零件的一种机器。
二、金属切削机床的分类与编号
1.机床的分类 按照万能程度,机床又分为: (1)通用机床 (2)专门化机床 (3)专用机床 2.机床型号的编制方法 (1)型号表示方法。型号的构成如下:
返回本 章目录
第二节 立式加工中心
一、立式加工中心基本布局结构形式
中型加工中心应用最普遍的形式是单柱水平刀库布局(图3 -2),它是立式加工中心的基本布局方式。
图3-2 单柱水平刀库布局 1-切屑箱 2-X轴伺服电机 3-Z轴伺服电机 4-主轴电动机 5-主轴箱 6-刀库 7-数据柜 8-操纵面板 9-驱动电柜 10-工作台 11-滑座
二、加工中心的分类
l.按加工范围分类 2.按机床结构分类 3.按数控系统分类 4.按精度分类
第一节 加工中心概述
三、加工中心的发展
1.高速化 (1)主轴转速的高速化 1)选用陶瓷轴承 2)主轴轴承采用预紧量可调装置 3)改进主轴轴承润滑、冷却方式 ①油气润滑方式 ②喷注润滑。这是近年开始采用的新型润滑方式,其原理 如图3-1所示。 (2)进给速度的高速化 (3)自动换刀的高速化 (4)自动托盘交换装置的高速化
2.1 数控车床的机械部分由哪几个主要部件组成? 他们的各自作用是什么?
2.2 数控车床上有哪些运动传动是属于外传动链? 哪些运动传动属于内传动链?
2.3 机床传动系统图有哪些作用? 2.4 在TND360机床上,当主轴转速为500r/min时, 主轴电动机的实际转速为多少? 2.5 在TND360机床上,为什么安全联轴器能保护 进给系统的安全?

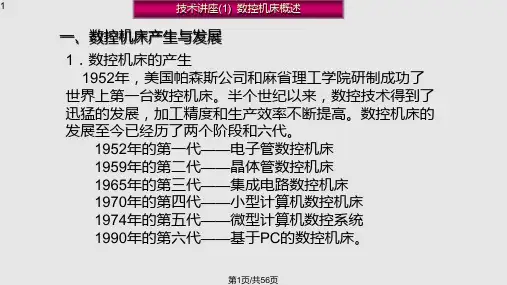

数控机床机电系统概述PPT课件
技术讲座 数控机床机械结构介绍
三、进给机构
采用滚珠丝杠直接与伺服电机直连
注意
第13页/共56页
14
技术讲座 数控机床机械结构介绍
四、辅助装置
1.工作台
各种类型的工作台
数控分度头
数控回转工作台第14页/共56页
15
技术讲座 数控机床机械结构介绍
四、辅助装置
2.液压和气动系统
3.润滑系统 4.冷却系统 5.排屑系统 6.自动换刀
技术讲座 数控机床概述
主要有数控车床、数控铣床、 数控磨床
(3)轮廓控制数控机床 2个以上的运动轴联动,加工各种曲线/曲面.数控车、 铣、线切割、加工中心
第6页/共56页
7
3. 按伺服控制方式分
(1)开环控制
技术讲座 数控机床概述
(2)闭环控制
第7页/共56页
8
技术讲座 数控机床概述
(3)半闭环控制
第18页/共56页
19
技术讲座 数控系统介绍
2.典型数控系统—802DSL
第19页/共56页
3.数控系统原理
技术讲座 数控系统介绍
数 控 系 统
*ESP,*DECx等
G
X
F
Y
保持型继电器 •Counter (C) •Timer (T) •Keep relay (K) •Data table (D) •Variable table (D)
光栅精度是指光栅上任意两点之间的误 差。目前光栅的精度可达 0.001~0.01mm, 通过电子细分电路,分辨率可达 0.0001mm。
29
第29页/共56页
光栅工作原理
a
b
技术讲座 数控系统介绍
数控机床课件第三章
第3章 数控系统
3.1 数控系统 3.1.2 数控系统的类型
图3-6 开环控制系统框图
图3-7 开环控制系统实物图
第3章 数控系统
3.1 数控系统 3.1.2 数控系统的类型
(2) 闭环控制系统 在数控设备的运动部件上装有测量元件,将运动部件的位置、速
第3章 数控系统
3.1 数控系统 3.1.1 数控系统的组成
图3-1 CNC数控机床的组成框图
第3章 数控系统
3.1 数控系统 3.1.1 数控系统的组成
图3-2 CNC系统
第3章 数控系统
3.1 数控系统
3.1.1 数控系统的组成
从自动控制的角度来看,CNC系统是一种位置(轨迹)、速度(还包括电流)控制 系统,其本质上是以多执行部件(各运动轴)的位移量、速度为控制对象并使其协调 运动的自动控制系统,是一种配有专用操作系统的计算机控制系统。从外部特征来 看,CNC系统是由硬件(通用硬件和专用硬件)和软件(专用)两大部分组成的, 它们二者是相互支持,不可分割的。CNC的工作是在硬件的支持下,由软件来实现 部分或大部分数控功能。硬件是基础,软件是灵魂。
第3章 数控系统
3.1 数控系统
3.1.2 数控系统的类型
数控系统的种类很多,从不同角度对其进行考查,就有不同的分 类方法,通常有以下几种分类方法:
1.按运动轨迹分 (1)点位控制数控机床 在点位控制数控机床中,工件相对于刀具运动,直到到达零件程
序规定的位置后停止,在运动过程中不进行任何加工。刀具在定 位点处执行切削任务。点位控制数控系统只准确控制坐标运动的 最终位置,而对轨迹不作控制要求。为了精确定位和提高生产率, 系统首先高速运行,然后进行减速,使之缓慢趋近定位点以减少 定位误差。点位控制数控机床主要有数控钻床、印刷电路板钻孔 机、数控镗床、数控冲床、三坐标测量机等,如图3-3所示。
数控机床课件
数控机床操作规程
安全第一
一、提前阅读本实习指导书。 二、各班按实习指导老师的要求,编排实习 小组。 三、遵守实习纪律,严禁迟到、早退、旷课, 特殊情况需提前书面请假。 四、着装(衣、鞋、帽)应符合安全文明规 范。
数控机床操作规程
五、所有实习学生必须遵守金工实训中心的各项 安全规则:
1、各小组在指定设备上实习,未经指导教师同意,不 得擅自使用其他设备。
Y
△y
数控机床的加工原理
1、逼近处理:
先对曲线进行逼近
处理,即按系统的插补时
间△t和加工所需要的进
给速度F,将曲线分割成
若干小线段,曲线即为所
有小线段之和。
2、插补运算:
在逼近处理后,将小
线段分解为X轴和Y轴移
动分量,他们的位置将不
断变化。
3、指令输出:
将算出的△t时间内
的△x 和△y 作为指令输
3、数控系统的开放化、智能化 和网络化
将来的数控机床中的NC系统能部分代 替机床设计师和操作者的大脑,具有一定 的智能,能把特殊的加工工艺、管理经验 和操作技能嵌入NC系统,同时也具有图形 交互、诊断等功能,也就是说要求CNC控 制器透明以使机床制造商和最终用户可以 自由地实现自己的思想。
三、数控机床在机械制造业中的优势
五、数控机床的加工原理
在传统的金属切削机床上,操作者在加工零件时,根 据图纸的要求,需要不断改变刀具的运动轨迹和运动速度 等参数 ,使刀具对工件进行切削加工,最终加工出合格 零件。
在数控机床上,加工过程中人工操作均被数控系统所 取代,其工作过程如下:首先要将加工图纸上几何信息和工 艺信息数字化,即将刀具与工件的相对运动轨迹按规定的 规则、代码和格式编写成加工程序,数控系统则按照程序 的要求,进行相应的运算、处理,然后发出控制命令,使 各坐标轴、主轴以及辅助动作相互协调运动,实现刀具与 工件的相对运动,自动完成零件的加工。
安全第一
一、提前阅读本实习指导书。 二、各班按实习指导老师的要求,编排实习 小组。 三、遵守实习纪律,严禁迟到、早退、旷课, 特殊情况需提前书面请假。 四、着装(衣、鞋、帽)应符合安全文明规 范。
数控机床操作规程
五、所有实习学生必须遵守金工实训中心的各项 安全规则:
1、各小组在指定设备上实习,未经指导教师同意,不 得擅自使用其他设备。
Y
△y
数控机床的加工原理
1、逼近处理:
先对曲线进行逼近
处理,即按系统的插补时
间△t和加工所需要的进
给速度F,将曲线分割成
若干小线段,曲线即为所
有小线段之和。
2、插补运算:
在逼近处理后,将小
线段分解为X轴和Y轴移
动分量,他们的位置将不
断变化。
3、指令输出:
将算出的△t时间内
的△x 和△y 作为指令输
3、数控系统的开放化、智能化 和网络化
将来的数控机床中的NC系统能部分代 替机床设计师和操作者的大脑,具有一定 的智能,能把特殊的加工工艺、管理经验 和操作技能嵌入NC系统,同时也具有图形 交互、诊断等功能,也就是说要求CNC控 制器透明以使机床制造商和最终用户可以 自由地实现自己的思想。
三、数控机床在机械制造业中的优势
五、数控机床的加工原理
在传统的金属切削机床上,操作者在加工零件时,根 据图纸的要求,需要不断改变刀具的运动轨迹和运动速度 等参数 ,使刀具对工件进行切削加工,最终加工出合格 零件。
在数控机床上,加工过程中人工操作均被数控系统所 取代,其工作过程如下:首先要将加工图纸上几何信息和工 艺信息数字化,即将刀具与工件的相对运动轨迹按规定的 规则、代码和格式编写成加工程序,数控系统则按照程序 的要求,进行相应的运算、处理,然后发出控制命令,使 各坐标轴、主轴以及辅助动作相互协调运动,实现刀具与 工件的相对运动,自动完成零件的加工。

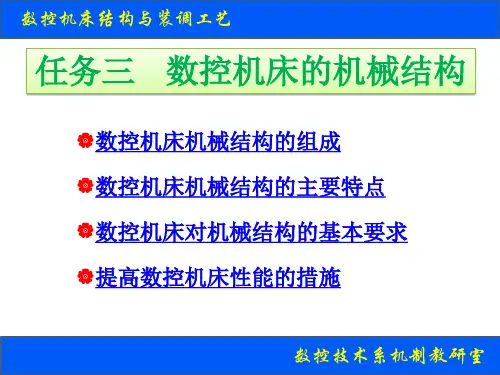

数控机床的机械结构(PPT52页).ppt
数控技术系机制教研室
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差,通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求,与普通机床相比,数控机床应具 有更高的静刚度。此外,为了充分发挥机床的效率,加 大切削用量,还必须提高机床的抗震性,避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控技术系机制教研室
数控机床结构与装调工艺
四、提高数控机床性能的措施
1、合理选择数控机床的总体布局 机床的总体布局直接影响到机床的结构和性
能。合理选择机床布局,不但可以使机械结构更 简单、合理、经济,而且能提高机床刚度、改善 机床受力情况,提高热稳定性和操作性能,使机 床满足数控化的要求。
数控技术系机制教研室
1-主轴头 2-刀库 3-立柱 4-立柱底座 5-工作台 6-工作台底座
数控技术系机制教研室
数控机床结构与装调工艺
5.实现工件回转、分度定位的装置和附件, 如回转工作台。
6.刀库、刀架和自动换刀装置 (ATC) 。 7.自动托盘交换装置 (APC) 。 8.特殊功能装置,如刀具破损检测、精度检
测和监控装置等。
(1)不同布局适应不同的 工件形状、尺寸及重量
数控铣床四种布局方案 适应的工件重量、尺寸 却不同。 (a)适应较轻工件; (b)适应较大尺寸工件; (c)适应较重工件; (d)适应更重更大工件。
工作台与铣头完成进给
数控技术系机制教研室
数控机床结构与装调工艺
1)数控机床布局特点
(1)不同布局适应不同的 工件形状、尺寸及重量
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差,通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求,与普通机床相比,数控机床应具 有更高的静刚度。此外,为了充分发挥机床的效率,加 大切削用量,还必须提高机床的抗震性,避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控技术系机制教研室
数控机床结构与装调工艺
四、提高数控机床性能的措施
1、合理选择数控机床的总体布局 机床的总体布局直接影响到机床的结构和性
能。合理选择机床布局,不但可以使机械结构更 简单、合理、经济,而且能提高机床刚度、改善 机床受力情况,提高热稳定性和操作性能,使机 床满足数控化的要求。
数控技术系机制教研室
1-主轴头 2-刀库 3-立柱 4-立柱底座 5-工作台 6-工作台底座
数控技术系机制教研室
数控机床结构与装调工艺
5.实现工件回转、分度定位的装置和附件, 如回转工作台。
6.刀库、刀架和自动换刀装置 (ATC) 。 7.自动托盘交换装置 (APC) 。 8.特殊功能装置,如刀具破损检测、精度检
测和监控装置等。
(1)不同布局适应不同的 工件形状、尺寸及重量
数控铣床四种布局方案 适应的工件重量、尺寸 却不同。 (a)适应较轻工件; (b)适应较大尺寸工件; (c)适应较重工件; (d)适应更重更大工件。
工作台与铣头完成进给
数控技术系机制教研室
数控机床结构与装调工艺
1)数控机床布局特点
(1)不同布局适应不同的 工件形状、尺寸及重量
数控机床基本认知PPT课件
二、按控制运动的方式分类(1)
• 点位控制数控机床 • 点位控制数控机床只控制移动刀具或部件从一个位置到另一个位置的精确定位,而不管从一点到另一 点按照什么轨迹运动,同时在移动和定位过程中刀具不进行任何加工。 • 典型机床 主要有数控钻床、数控坐标镗床、数控冲床、数控点焊机、数控三坐标测量机等。
20
43
第43页/共53页
44
第44页/共53页
1)Z Z坐标轴的运动是由传递切削动力的主轴所规定的。规定平行于主
轴轴线的坐标轴为Z轴,若机床有许多主轴,则选尽可能垂直于工件装夹 面的主要轴为Z轴;对于没有主轴的机床(如刨床),则规定垂直于工件 装夹表面的轴为Z轴。Z轴的正方向(+Z)是使刀具远离工件的方向。
第20页/共53页
点位控制机床原理图例
21
第21页/共53页
• 点位直线控制数控机床 • 点位直线控制数控机床不仅能控制刀具或移动部件,从一个位置到另—个位置的精确移动,而且能以 给定的速度,实现平行于坐标轴方向的直线切削加工运动。 • 典型机床 属于这种类型的机床有数控车床、数控磨床、数控镗铣床等。
24
第24页/共53页
轮廓控制机床图例
25
第25页/共53页
三、按伺服系统的类型分类
• 开环控制数控机床 • 这类数控机床没有检测反馈装置,通常使用步进电动机作为驱动。这类 机床结构简单,成本低,工作较稳定,调试方便。
26
第26页/共53页
开环控制数控机床原理图例
27
第27页/共53页
• 闭环控制数控机床 • 位置检测装置直接安装于机床运动部件上。采用闭环控制的数控机床可以消除由于传动部件的机械误 差对加工精度的影响,可以获得很高的加工精度。闭环系统的设计和调整都有很大的难度,造价高, 通常用于精度和速度都要求较高的精密大型数控机床。
第3章数控机床主传动系统设计ppt课件
3. 2 分级变速主传动系统 设计
选择构造式最正确方案的原那么:
①齿轮传动时传动副的极限传动比:
最小传动比imin≥l/4 ;
最大传动比imax≤2。如用斜齿轮传动,那么 imax ≤2.5
所以同时可知,变速组的极限变速范围: 普r通ma为x 主 i传immai动nx 链任一变速组的最大变速范围
3. 2. 2变速规律 机床主轴多级转速是由数个变速传动组
(简称变速组或传动组)串联实现的。 这是主传动变速系统的根本方式,称为
基型变速系统(或常规变速系统),即以单 速电动机驱动,由假设干变速组串联, 使主轴得到既不反复又陈列均匀(指单一 公比)的等比数列转速的变速系统。
3. 2 分级变速主传动系统设 计
(3)按变速的延续性 可以分为分级变速传动和无级变速传动。 分级变速传动是在一定的变速范围内均
匀、离散地分布着有限级数的转速,变 速级数普通不超越20~30级。 分级变速传动方式有滑移齿轮变速、交 换齿轮变速和离合器(如摩擦片式、牙嵌 式、齿轮式离合器)变速。
3. 1 主传动系统设计概述
无级变速传动可以在一定的变速范围内 延续改动转速,以便得到最有利的切削 速度;
〔2〕经过带传动的主传动 电动机本身的调速就可以满足要求,不用
齿轮变速,可以防止齿轮传动引起的振动 与噪声。它适用于高速、低转矩特性要求 的主轴。常用的是V带和同步齿形带。
3. 1 主传动系统设计概述
3. 1 主传动系统设计概述
〔3〕两个电动机分别驱动主轴
高速时电动机经过带轮直接驱动主轴旋转, 低速时,另一个电动机经过两级齿轮传动驱 动主轴旋转,齿轮起到降速和扩展变速范围 的作用,这样就使恒功率区增大,扩展了变 速范围,抑制了低速时转矩不够且电动机功 率不能充分利用的缺陷。
数控机床机械系统课件.pptx
(四)锥面定位元件;当轴类零件要求精确定 心时,可以工件上的锥孔作为定位基准。
长锥心轴限制五个不定度:
两个顶尖配合使用,限制五个自由度。
9、春去春又回,新桃换旧符。在那桃花盛开的地方,在这醉人芬芳的季节,愿你生活像春天一样阳光,心情像桃花一样美丽,日子像桃子一样甜蜜。2 0.11.2220.11.22Sunday, November 22, 2020
(3)自位支承:定位支承点的位置随工件定位 基准位置变化而自动与之适应的定位元件, 称为自位支承。
自位支承一般只起一个定位支承点的作用。
2、辅助支承:只起提高工件支承刚性或辅助 定位作用的定位元件,称为辅助支承。
(二)圆孔表面定位元件 主要有:定位销、刚性心轴和小锥度心轴 1、定位销
固定式定位销:
2-5 工件的定位
一、工件定位原理
工件定位,就是要使工件在夹具中占据某个 确定的正确加工位置。
工件定位可归纳为以下三点:
1、一个工件在空间有六个自由度; 2、运用各种定位元件限制工件某一方向上的
自由度,工件在该方向上的位置就确定了。
3、通过多个定位元件的组合,限制一定数目 的自由度,才可满足该工序的加工精度要求。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fam ous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
数控机床的机械系统PPT课件
第25页/共34页
锥齿轮轴向压簧调隙机构
1、4—锥齿轮;2、3—键;5—压簧;6—螺母;7—传动轴
第26页/共34页
锥齿轮周向弹簧调隙机构
1—大片锥齿轮;2—小片锥齿轮;3—锥齿轮 4—镶块;5—弹簧;6—止动螺钉;7—凸爪;8—圆弧槽
第27页/共34页
齿轮齿条的双齿轮调隙机构
1、6—小齿轮;2、5—大齿轮;3、7—齿条;4—预载装置
项目任务分析
通过对本章知识的学习了解数控设备工作时主运动和进给运动的机械系统工作原理, 找出数控机床采用顺铣加工的原因,设计工作过程如下。
(1) 学习并理解相关的基础知识。 (2) 小组讨论顺铣加工和逆铣加工的区别,作为下一步工作的依据。 (3) 为了提高工作效率,制订工作计划。 (4) 阐述数控加工采用顺铣加工的原因。 (5) 对工作过程进行检查与评估。
技能目标
通过将数控铣床在切削加工时采用顺铣与普通铣床在加工时选择逆铣 进行对比分析,学习数控机床较普通机床在机械系统中所具备的特点, 掌握数控机床机械系统不同部件的工作原理,同时提升分析问题的能力, 具体如下。
(1) 掌握从机械系统角度考虑工艺问题的能力。 (2) 具备分析机械系统故障产生原因的能力。
第1页/共34页
项目案例导入
分析数控铣床加工时宜采用顺铣的原因 如图7.1所示,在刀具进行数控铣削加工时通常采用顺铣 (downcut/downmilling)加工,但普通设备通常采用逆铣 (upcut/upmilling)加工,这是为什么?下面就通过本章的 项目来一步步地揭开其中的奥秘。
第2页/共34页
第3页/共34页
基础知识
数控设备机械系统结构的组成
数控机床机械系统结构的主要组成部分与普通机床相似,有以 下几部分。
锥齿轮轴向压簧调隙机构
1、4—锥齿轮;2、3—键;5—压簧;6—螺母;7—传动轴
第26页/共34页
锥齿轮周向弹簧调隙机构
1—大片锥齿轮;2—小片锥齿轮;3—锥齿轮 4—镶块;5—弹簧;6—止动螺钉;7—凸爪;8—圆弧槽
第27页/共34页
齿轮齿条的双齿轮调隙机构
1、6—小齿轮;2、5—大齿轮;3、7—齿条;4—预载装置
项目任务分析
通过对本章知识的学习了解数控设备工作时主运动和进给运动的机械系统工作原理, 找出数控机床采用顺铣加工的原因,设计工作过程如下。
(1) 学习并理解相关的基础知识。 (2) 小组讨论顺铣加工和逆铣加工的区别,作为下一步工作的依据。 (3) 为了提高工作效率,制订工作计划。 (4) 阐述数控加工采用顺铣加工的原因。 (5) 对工作过程进行检查与评估。
技能目标
通过将数控铣床在切削加工时采用顺铣与普通铣床在加工时选择逆铣 进行对比分析,学习数控机床较普通机床在机械系统中所具备的特点, 掌握数控机床机械系统不同部件的工作原理,同时提升分析问题的能力, 具体如下。
(1) 掌握从机械系统角度考虑工艺问题的能力。 (2) 具备分析机械系统故障产生原因的能力。
第1页/共34页
项目案例导入
分析数控铣床加工时宜采用顺铣的原因 如图7.1所示,在刀具进行数控铣削加工时通常采用顺铣 (downcut/downmilling)加工,但普通设备通常采用逆铣 (upcut/upmilling)加工,这是为什么?下面就通过本章的 项目来一步步地揭开其中的奥秘。
第2页/共34页
第3页/共34页
基础知识
数控设备机械系统结构的组成
数控机床机械系统结构的主要组成部分与普通机床相似,有以 下几部分。
第3章计算机数控系统精品PPT课件
3.5 CNC装置的硬件结构
图3-4CNC 系统硬件框图
3.5 CNC装置的硬件结构
(1)计算机主板和系统总线(母板)
计算机主板是CNC装置的核心。其功能结构: – CPU及其外围芯片; – 内存单元、cache及其外围芯片; – 通讯接口(串口,并口,键盘接口)。 – 软、硬驱动器以及光驱的接口
3.3 CNC装置的优点
2. 数控功能丰富
插补功能:二次曲线插补、样条插补、空 间曲面插补 补偿功能:运动精度补偿、随机误差补偿、 非线性误差补偿等 人机对话功能:加工的动、静态跟踪显示, 高级人机对话窗口 编程功能:G代码、蓝图编程、部分自动编 程功能。
3.3 CNC装置的优点
3. 可靠性高
CNC装置采用集成度高的电子元件、芯片、 采用VLSI本身就是可靠性的保证。 许多功能由软件实现,使硬件的数量减少。 丰富的故障诊断及保护功能(大多由软件实 现),从而可使系统的故障发生的频率和发 生故障后的修复时间降低。
3.5 CNC装置的硬件结构
1、概述
CNC装置从它的硬件组成结构来看,
若从系统中含有中央处理器(CPU)的多
少来多看机,系统可分为:
共享总线结构
共享存储器结构
3.5 CNC装置的硬件结构
• 单机系统: 整个CNC装置只有一个CPU,它 集中控制和管理整个系统资源,通过分时 处理的方式来实现各种NC功能。
• 多机系统: CNC装置中有两个或两个以上的 CPU,即系统中的某些功能模块自身也带有 CPU。
3.5 CNC装置的硬件结构
根据部件间的相互关系又可将其分为 主从结构 多主结构 分布式结构
3.5 CNC装置的硬件结构
2、单机或主从结构模块的功能介绍
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)减少机床内部热源和发热量
如采用低摩擦系数的导轨和轴承;液压系统中 采用变量泵;数控车床采用斜床身、平床身和 斜滑板结构;配置倾斜的防护罩和自动排屑装 置等。
(2)控制温升
数控机床普遍对各发热部位采取散热、风冷、 液冷等控制温升的办法改善散热条件,控制温 升。如主轴箱采用强制外循环润滑冷却;采用 恒温冷却装置,减少主轴轴承在运转中产生的 热量;在电动机上安装有散热装置和热管消热 装置等。
3.1.2 主传动系统的主轴部件
数控机床的主轴部件是主运动的执行部件,它 夹持刀具或工件,并带动其旋转。主轴部件既 要满足精加工时高精度的要求,又要具备粗加 工时高效切削的能力,因此在旋转精度、刚度、 抗振性和热变形等方面,都有很高的要求。主 轴部件包括主轴、主轴的支承以及安装在主轴 上的传动零件,对于具有自动换刀功能的数控 机床还有刀具自动装卸及吹屑装置、主轴准停 装置等。
一、滚珠丝杠螺母副原理与结构 1.滚珠丝杠螺母副原理 滚珠丝杠螺母副(简称滚珠丝杠副)是结构特点是在具有螺旋槽的丝杠螺母间装有滚 珠作为中间传动元件,以减少摩擦。
2.滚珠丝杠螺母副分类
滚珠丝杠螺母副按滚珠的循环方式有外循环和 内循环两种。
图3-13(a)所示,滚珠循环过程中与丝杠始 终接触称为内循环式。螺母螺旋槽的两相邻滚 道之间由滚珠反向器实现滚珠的循环运动,并 防止滚珠在管道内作循环运动。
键槽 刀具柄
主轴锥孔 键
刀具
磁力传感器
(a)主轴准停换刀
4.主轴组件的润滑与密封
1)主轴润滑 主轴润滑的作用减少摩擦,降低机床温度,是带走摩
擦所产生的热量,减少机床热变形。机床的润滑凡是 主要有以下两种: (1)油气润滑方式。油气润滑是定时定量地把油雾 送进轴承空隙中,这种送油方式是间歇式的;而油雾 润滑则是连续供给油雾。 (2)喷注润滑方式。它用较大流量的恒温油喷注到 主轴轴承上,然后由排油泵强制排油到恒温邮箱,以 达到润滑、冷却的目的。
(d)
(e)
(f)
图3-4主轴端部的结构形式
图3-4(a)适用于为车床的主轴端部,为短锥法兰式 结构。
图3-4(b)适用于铣、镗类机床的主轴端部。铣刀或 刀杆由前端7:24的锥孔定位,并用拉杆从主轴后端拉 紧,前端的端面键用于传递扭矩。
图3-4(c)适用于外圆磨床砂轮主轴的端部。
图3-4(d)适用于内圆磨床砂轮主轴的端部。
2.主轴的密封
主轴的密封有接触式和非接触式两种。 接触式: 有摩擦和磨损,发热严重,用于低速
主轴。 非接触式: 迷宫式和隙缝式,发热很小,应用
广泛。 为保证密封作用,旋转部分与固定部分之间的
径向间隙应小于0.2~0.3mm,还要有回孔油, 以防漏油。
图3-9 非接触式密封
a)
b)
c)
3.1.3 机床主传动系统的要求
运动件的摩擦阻力主要来自导轨副,普通机床 的滑动导轨副不仅静、动摩擦系数大,而且其 差值也大。因此,数控机床普遍采用滚动导轨、 静压导轨和塑料导轨,以改善运动件间的耐磨 性和摩擦特性。数控机床的进给系统中采用滚 珠丝杠传动替代滑动丝杠,也可收到同样的效 果。
2.机床设计中对主传动系统的要求
1)有较宽的调速范围 2)有足够的功率和扭矩 3)有足够的传动精度 4)噪声低,运动平稳
(5)选用合理材料
长期以来,机床基础件主要采用铸铁件。近年 来,机床床身、立柱等支承件采用钢板或型钢 焊接而成,具有减轻重量提高刚度的显著特点。 将型砂或混凝土等阻尼材料填充在支承件的夹 壁中,可以有效地提高阻尼特性,增加支承件 的动刚度。人造大理石由于具有很高的热稳定 性,良好的吸振性,并能根据需要制作最合理 的机床结构,近年来应用广泛。
图3-4(e)、3-4(f)为钻床主轴的端部,刀具由莫 氏锥孔定位,锥孔后端第一个扁孔用于传递扭矩,第 二个扁孔用于拆卸刀具。
2.主轴的支撑
图3-6 数控机床主轴轴承配置形式
(1)前支承采用双列端圆柱滚子轴承和60°角接触 双列推力向心球轴承组合,承受径向和轴向载荷,后 支承采用成对角接触球轴承,如图3-6(a)所示。这 种结构配置形式是现代数控机床主轴结构中刚性最好 的一种,它使主轴的综合刚度得到大幅度提高,可以 满足强力切削的要求,目前各类数控机床的主轴普遍 采用这种配置形式。
(2)前支承采用角接触球轴承,由2~3个轴承组成 一套,背靠背安装,承受径向和轴向载荷,后支承采 用双列短圆柱滚子轴承,如图3-6(b)所示。这种配 置能承受的轴向载荷较前一配置小,但主轴部件精度 较好,适合较高转速,较重切削载荷的主轴。
(3)前、后支承均采用角接触球轴承,用以 承受径向和轴向载荷,如图3-6(c)所示。这 种配置适合于高速、轻载和精密的数控机床主 轴。
(4)前支承采用双列圆锥滚子轴承,用以承 受径向和轴向载荷,后支承采用单列圆锥滚子 轴承,如图3-6(d)所示。这种配置能承受重 载荷和较强动载荷,但主轴转速受到限制,适 合于中等精度、低速与重载的数控机床主轴。
数控机床常用滚动轴承的结构形式
3.刀具自动夹紧装置、切屑清除装置和主 轴准停装置
自动换刀卧式镗铣床主轴部件
机床的主传动系统是数控机床切削动力的主要 来源,是完成切削加工的主要部件。数控机床 主传动系统的作用就是产生不同的主轴切削速 度以满足不同的加工条件要求。为了高效的加 工出高精度的零件,在机床的设计中不但对机 床体本身有较高的要求,同时对机床的主传动 系统有较高的要求。
1.机床设计中对机床本身的要求
2)抗振性高
机床工作时可能强迫振动和自激振动,机床的 抗振性是指抵抗这两种振动的能力。机床的振 动不仅直接影响工件的加工精度和表面质量, 还会降低刀具寿命,严重时甚至使加工无法继 续进行。数控机床常在高速重载情况下切削, 容易产生强迫振动和自激振动,切削过程的自 动化使得振动难以由人工进行控制和消除,因 此对数控机床的抗振性提出更高的要求。
图3-13(b)所示,滚珠再返回过程中与丝杠 脱离接触的称为外循环式。螺旋槽两端通过回 珠管相连,滚珠在管道内作循环运动。
图3-13 滚珠丝杠传动结构原理图
(a)内循环方式
(b)外循环方式
3. 滚珠丝杠副的参数
(a)滚珠丝杠副轴向剖面图 (b)滚珠丝杠副法向剖面图
(3)采用补偿变形措施
在外力的作用下,机床的变形是不可避免的, 采取相应措施,补偿有关零、部件的静力变形, 相当于提高了机床的刚度。
(4)提高机床各部件的接触刚度
影响接触刚度的根本因素是接触面积的大小, 任何增大实际接触面积的方法都能有效地提高 接触刚度。如机床导轨通过刮研,能增加单位 面积上的接触点,并使接触点分布均匀,从而 增加导轨副接合面的实际接触面积,提高接触 刚度。在接合面之间施加足够大的预加载荷也 能达到提高接触刚度的目的
3)热稳定性好
数控机床在内外热源的影响下,各部件会发生 不同程度的热变形,使工件与刀具之间的相对 运动关系遭到破坏,机床精度下降,因此机床 热变形是影响加工精度的重要因素。引起机床 热变形的原因主要是热源及机床各部分的温差。 热源主要是机床的内部热源,如电动机发热、 摩擦热以及切削热等。数控机床的热稳定性好, 主要是在设计时采取了以下措施。
第3章 数控机床的机械系统
2)通过带传动的主传动
如图3-1(b)所示,这种传动主要应用在小型 数控机床上,可克服齿轮传动引起的振动与噪 声,但只能适用于低扭矩特性要求的主轴。电 机本身的调速能够满足变速要求,不用齿轮变 速。同步带传动是综合了带、链传动的优点新 型传动。不打滑、传动准确、效率高、传动平 稳、保养方便,无须润滑,但对安装式中心距 要求高、工艺复杂、造价成本较高。常用的同 步带传动如图3-2所示。
二、进给系统的特点
进给系统通常由伺服电机、同步带轮传动副、 和滚珠丝杠螺母副组成,有些机床是直接将伺 服电机与滚珠丝杠连接。为保证数控机床高的 加工精度,要求其进给传动系统有高的传动精 度、高的灵敏度(响应速度快)、工作稳定、 有高的构件刚度及使用寿命、小的摩擦及运动 惯量,并能清除传动间隙。
3.2.2 滚珠丝杠螺母副
(3)机床结构和布局设计合理
设计热传导对称的结构,使温升一致,以减少 热变形;采用热变形对称结构,以减少热变形 对加工精度的影响。如数控机床立柱一般采取 双壁框式结构,在提高刚度的同时使结构对称, 防止因热变形而产生倾斜偏移。
4)运动件间的摩擦特性好、传动件间的传 动间隙小
数控机床的运动精度和定位精度不仅受到机床 零部件的加工精度和装配精度、刚度及热变形 的影响,而且与运动件的摩擦特性有关。同时, 其进给系统要求运动件既能以高速又能以极低 的速度运动,使工作台能对数控装置的指令做 出准确的响应。为此必须设法提高进给运动的 低速运动的平稳性。采取的主要措施有降低运 动件的质量,减少运动件的静、动摩擦力之差, 减少传动间隙,缩短传动链。
1)静、动刚度高 (1)合理设计基础件的截面形状和尺寸,采
用合理的筋板结构 基础件的整体刚度(包括抗弯刚度和抗扭刚度) 是通过合理地设计基础件的截面形状和尺寸, 采用合理的筋板形状及布置等来保证。
(2)采用合理的结构布局,改善机床的受力 状态
在切削力、自重等外力相同的情况下,如果能 改善机床的受力状态,减少变形,则能达到提 高刚度的目的。
3.2 数控机床的进给传动系统
进给运动是数字控制的直接对象,被加工工件 的最终位置精度和轮廓精度都与进给运动的传 动精度、灵敏度和稳定性有关。进给系统通常 由伺服电机、同步带轮传动副和滚珠丝杠螺母 副组成。
3.2.1 进给系统的分类与特点
一、进给系统的分类 1.步进伺服电机伺服进给系统 2.直流伺服电机伺服进给系统 3.交流伺服电机伺服进给系统 4.直线电机伺服进给系统
1.主轴端部的结构
1)主轴组件的类型 主轴组件按运动方式可分为五类: (1)只作旋转运动的主轴组件。如车床、铣床和磨床等的主轴组
