碳钢管酸洗和钝化工艺
碳钢酸洗钝化液
碳钢酸洗钝化液高压碳钢管线酸洗钝化的目的: 经酸洗后生成氧化膜,从而达到钝化的目的,提高管线的防腐蚀延长使用寿命碳钢酸洗钝化、碳钢钝化、碳钢管道酸洗钝化、碳钢管道钝化、碳钢储罐酸洗钝化、碳钢储罐钝化、碳钢防锈、碳钢除锈防锈、管道抛光、管道内壁抛光管道酸洗方法管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。
（1）槽式酸洗法。
将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。
此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。
（2）管内循环酸洗法。
在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。
用酸泵将酸液打入回路中进行循环酸洗。
该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。
产品简介：碳钢酸洗液：适用于碳钢，无缝钢、黑色金属（铸件、锻件、钣金件等）酸洗钝化处理。
可广泛用于机械制造业、石油化工业、交通运输业、冶金、电力、纺织印染业、出版印刷业以及军工、矿山、发电厂、船舶工业、医疗机械等行业。
性能指标：1：碳钢酸洗液将酸洗和钝化合二为一，大大提高了劳动生产率。
2：酸洗液的使用和操作非常方便，槽洗浸泡使用中小型碳钢管件，或使毛刷刷涂或喷淋的方法进行操作，最后清水冲洗即可。
使用方法:1.如碳钢管件、无缝管油污较重，应预先除油。
2.将酸洗钝化液倒入PVC槽或用PP槽、临时使用也可用铁槽，将碳钢管件放进槽里泡5-15分钟即可。
3.最后用自来水清洗干净即可。
须要冲洗干净。
4.将废水集中处理,加碱性石灰水或氢氧化钠等中和,使PH值接近7时再排放.对环境无影响。
碳钢管道酸洗钝化
碳钢管道酸洗钝化碳钢管道酸洗钝化1管道酸洗方法管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。
(1)槽式酸洗法。
将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。
此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。
(2)管内循环酸洗法。
在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。
用酸泵将酸液打入回路中进行循环酸洗。
该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。
2管道酸洗工艺管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。
为便于使用，现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下。
2.1槽式酸洗工艺流程及配方(1)脱脂。
脱脂液配方为:(NaOH)=9%~10%;(Na3PO4)=3%;(NaHCO3)=1.3%;(Na2SO3)=2%;其余为水。
操作工艺要求为:液体温度70~80℃，浸泡4h。
(2)水冲。
压力为0.8MPa的洁净水冲干净。
(3)酸洗。
酸洗液配方为:HCl为13%~14%;缓蚀剂为1%;其余为水。
操作工艺要求为:常温浸泡1.5~2h。
(4)水冲。
用压力为0.8MPa的洁净水冲干净。
(5)二次酸洗。
酸洗液配方同上。
操作工艺要求为:常温浸泡5min。
(6)中和。
中和液配方为:NH4OH稀释至pH值为10~11的溶液。
操作工艺要求为:常温浸泡2min。
(7)钝化。
钝化液配方为:钝化剂为8%~10%;NH4OH为2%;其余为水。
操作工艺要求为:常温浸泡5min。
碳钢的酸洗钝化原理
碳钢的酸洗钝化原理宝子们，今天咱们来唠唠碳钢的酸洗钝化这个超酷的事儿。
碳钢呢，是一种很常见的材料，在咱们生活里好多地方都能看到它的身影。
不过呀，碳钢要是就那么放着，表面可能会有一些小问题。
这时候酸洗钝化就闪亮登场啦。
咱先说说酸洗。
想象一下，碳钢的表面就像一个小战场，有好多脏东西、锈迹啥的赖在上面不走。
酸洗就像是派了一群超级小战士去清理战场。
这个酸呢，就像是强力清洁剂。
它能和碳钢表面那些氧化物、铁锈之类的东西发生反应。
比如说，常见的盐酸或者硫酸，它们碰到铁锈（主要成分是氧化铁）的时候，就像两个小伙伴见面特别热情，然后就紧紧抱在一起，发生化学反应，把铁锈变成能溶解在酸液里的东西。
这样一来，碳钢表面那些讨厌的锈迹就被酸给“拖走”啦，碳钢表面就变得干净多啦。
就好像给碳钢洗了个超级干净的澡，把它身上的脏污都给搓掉了。
那钝化是咋回事呢？这就更有趣啦。
钝化就像是给洗干净的碳钢穿上一层超级防护服。
当碳钢表面的脏东西被酸洗去掉之后，我们再让它接触一些特殊的物质，让它的表面形成一层很薄但是超级厉害的保护膜。
这层膜啊，就像一个小盾牌。
比如说，我们用硝酸或者铬酸盐这些东西来进行钝化处理。
这时候，碳钢表面的金属原子就像是一群小工匠，在和这些钝化剂的作用下，重新排列组合，形成了这层保护膜。
这层膜虽然薄，但是它能够阻止外界的氧气、水还有其他可能会腐蚀碳钢的东西接近碳钢的内部。
就好比给碳钢盖了一个透明的小房子，外面的坏东西进不来啦。
宝子们可能会问，这酸洗钝化有啥用呢？用处可大啦！你想啊，如果碳钢做的东西老是生锈，那多难看，而且还不耐用。
像咱们家里的一些碳钢小工具，经过酸洗钝化，就可以用很久很久。
在工业上更是这样，那些大型的碳钢设备要是不进行酸洗钝化，可能很快就被腐蚀得千疮百孔，那可就麻烦大了。
而且呀，这酸洗钝化的过程就像是给碳钢来了一次大变身。
从一个灰头土脸、容易被腐蚀的家伙，变成了一个干干净净、有保护罩的小坚强。
这就像咱们人一样，有时候也需要给自己来个大扫除，然后再穿上一层保护自己的“盔甲”，这样就能更好地面对生活中的各种“挑战”啦。
酸洗与钝化工艺
酸洗钝化工艺酸洗、钝化前的预处理1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。
2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。
3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/L）冲刷干净。
4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。
5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。
6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。
酸洗、钝化溶液及膏的配方1酸洗液配方：硝酸（比重1.42）20%，氢氟酸为5%，其余为水。
以上为体积百分比。
2酸洗膏配方：盐酸（比重1.19）20毫升，水100毫升，硝酸（比重1.42）30毫升，膨润土150克。
3钝化液配方：硝酸（比重1.42）5%，重铬酸钾4克，其余为水。
以上休积百分比，钝化温度为室温。
4钝化膏配方：硝酸（浓度67%）30毫升，重铬酸钾4克，加膨润土（100-200目）搅拌至糊状为止。
酸洗钝化操作1只有进行过预处理的容器或零部件才能进行酸洗钝化处理。
2酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。
溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。
3酸洗膏酸洗主要适用于大型容器或局部处理。
在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。
4钝化液主要适用于小型容器或部件整体处理，可以采用浸入或喷刷的方法，当溶液温度在48-60℃时，每20分钟检查一次，当溶液在21-47℃时，每小时检查一次，直至表面生成均匀的钝化膜为止。
5钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。
碳钢管道酸洗酸化

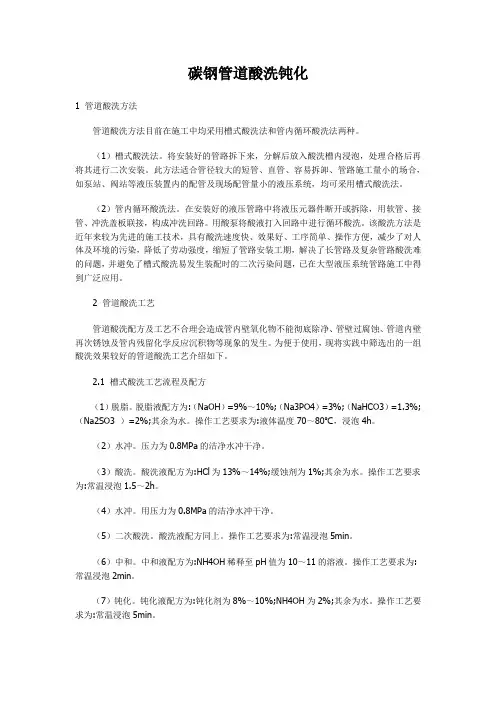

碳钢管道酸洗钝化1管道酸洗方法管道酸洗方法目前在施工中均采用槽式酸洗法和管内循环酸洗法两种。
（1）槽式酸洗法。
将安装好的管路拆下来，分解后放入酸洗槽内浸泡，处理合格后再将其进行二次安装。
此方法适合管径较大的短管、直管、容易拆卸、管路施工量小的场合，如泵站、阀站等液压装置内的配管及现场配管量小的液压系统，均可采用槽式酸洗法。
（2）管内循环酸洗法。
在安装好的液压管路中将液压元器件断开或拆除，用软管、接管、冲洗盖板联接，构成冲洗回路。
用酸泵将酸液打入回路中进行循环酸洗。
该酸洗方法是近年来较为先进的施工技术，具有酸洗速度快、效果好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，并避免了槽式酸洗易发生装配时的二次污染问题，已在大型液压系统管路施工中得到广泛应用。
2管道酸洗工艺管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。
为便于使用，现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下。
2.1槽式酸洗工艺流程及配方（1）脱脂。
脱脂液配方为:（NaOH）=9%～10%;（Na3PO4）=3%;（NaHCO3）=1.3%;（Na2SO3）=2%;其余为水。
操作工艺要求为:液体温度70～80℃，浸泡4h。
（2）水冲。
压力为0.8MPa的洁净水冲干净。
（3）酸洗。
酸洗液配方为:HCl为13%～14%;缓蚀剂为1%;其余为水。
操作工艺要求为:常温浸泡1.5～2h。
（4）水冲。
用压力为0.8MPa的洁净水冲干净。
（5）二次酸洗。
酸洗液配方同上。
操作工艺要求为:常温浸泡5min。
（6）中和。
中和液配方为:NH4OH稀释至pH值为10～11的溶液。
操作工艺要求为:常温浸泡2min。
（7）钝化。
钝化液配方为:钝化剂为8%～10%;NH4OH为2%;其余为水。
操作工艺要求为:常温浸泡5min。
酸洗钝化通用工艺规范150827
酸洗钝化通用工艺规范编制:审核:校对:日期：酸洗钝化通用工艺规范1、总则本标准适用于奥氏体不锈钢的表面处理，是用强酸去除的一种方式。
2、术语酸洗钝化：对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
3、工作前准备3.1去除焊缝及母材表面的飞溅、焊渣、灰尘等。
3.2去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗干净。
3.3穿戴好防护用品，防止酸洗液或膏接触皮肤、眼睛。
3.4酸洗液：硝酸(铁塔牌)、氢氟酸（铁塔牌）、水、纱布、拉丝布（200mm*150mm）。
3.5不锈钢酸洗钝化膏（立立令）、毛刷、拉丝布（200mm*150mm）。
3.6配比方法附表：名称硝酸（mL）氢氟酸（mL）水（Kg）时间托轮250 250 15 24小时冷板250 250 30 1分钟热板250 250 10 5分钟4.酸洗钝化4.1首先进行酸洗前应用清水对所要酸洗的零件冲一遍，再涂上酸洗液或酸洗膏。
4.2酸洗时应严格控制酸洗温度和时间，反应时间夏天约3分钟，冬天约5~10分钟。
4.3采用酸洗钝化膏进行酸洗时，主要对焊缝部位进行处理，将酸洗钝化膏用毛刷均匀的（约2mm）涂抹在被酸洗部位（焊缝两侧），然后用拉丝布对焊缝部位进行清理，同时用清水进行冲洗。
4.4对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需采用涂防护油漆的方法。
4.5酸洗后用清水冲洗时必须完全冲洗干净，以避免出现酸洗后表面留有残液。
4.6酸洗后应对表面使用拉伸膜进行保护，外表面不得接触硬物(如不锈钢丝和钢丝刷)，禁止再焊接和打磨等。
酸洗钝化通用工艺规范
酸洗钝化通用工艺规范 The manuscript was revised on the evening of 2021酸洗钝化通用工艺规范编制:审核:校对:日期：酸洗钝化通用工艺规范1、总则本标准适用于奥氏体不锈钢的表面处理，是用强酸去除的一种方式。
2、术语酸洗钝化：对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显着下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
3、工作前准备去除焊缝及母材表面的飞溅、焊渣、灰尘等。
去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗干净。
穿戴好防护用品，防止酸洗液或膏接触皮肤、眼睛。
酸洗液：硝酸(铁塔牌)、氢氟酸（铁塔牌）、水、纱布、拉丝布（200mm*150mm）。
不锈钢酸洗钝化膏（立立令）、毛刷、拉丝布（200mm*150mm）。
配比方法附表：4.酸洗钝化首先进行酸洗前应用清水对所要酸洗的零件冲一遍，再涂上酸洗液或酸洗膏。
酸洗时应严格控制酸洗温度和时间，反应时间夏天约3分钟，冬天约5~10分钟。
采用酸洗钝化膏进行酸洗时，主要对焊缝部位进行处理，将酸洗钝化膏用毛刷均匀的（约2mm）涂抹在被酸洗部位（焊缝两侧），然后用拉丝布对焊缝部位进行清理，同时用清水进行冲洗。
对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需采用涂防护油漆的方法。
酸洗后用清水冲洗时必须完全冲洗干净，以避免出现酸洗后表面留有残液。
酸洗后应对表面使用拉伸膜进行保护，外表面不得接触硬物(如不锈钢丝和钢丝刷)，禁止再焊接和打磨等。
5.质量检查试件必须经检查符合工艺和图纸的要求，合格后方可进行酸洗，中间要进行抽验,并注意填写《自检记录表》。
碳钢表面钝化处理
碳钢表面钝化处理一、处理工艺钝化处理过程，实质是一种化学处理过程。
是一项比较复杂的化学反应过程。
如枪、炮筒的钝化、油路脱脂钝化、金属环的烤蓝（发蓝）处理等，广泛应用在工业部门。
其过程如下：（一）工艺过程简式水冲洗——碱洗——水冲洗——酸洗——水冲洗——钝化——水冲洗——干燥——包装（碱洗、酸洗、化学处理过程均系采用浸入式操作）（二）操作内容及参数１.水冲洗(1)直接用蒸汽将生活水加热至40℃；(2)热水经水泵加压到1.0MPa，手持胶管直接冲洗；(3)管辖清水泵一台，高位槽一台。
２.碱洗(1)配碱：用生产水把42%液碱稀释至4%～6%(重量比,以下同)(2)碱煮：采取设备内安装盘管间接加热形式，碱液：NaOH4%～6%，40℃浸入２ｈ。
３.酸洗(1)配制稀盐酸、浓度：10%～15%；(2)酸洗：在加有0.1%的乌洛托品为缓蚀剂的盐酸10%～15%洗液中浸入30min。
４.钝化(1)配制钝化液：NaNO215%～20%，Na2CO3；0.8%调到：ＰＨ＝９～10；(2)用蒸汽间接加热钝化至60%，浸入5～7min；(3)钝化后立即进行干燥。
５.干燥包装(1)用翅片式加热器将空气加热到70～80℃，吹干；(2)经检验合格后立即用塑料布封闭好，放到干燥通风之处。
（三）反应原理3Fe+NaNO2+5NaOH→3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O→3Na2Fe2O4+NH3+7NaOHNa2FeO2+ Na2Fe2O4+2H2O→Fe3O4+4NaOH四氧化三铁（Fe3O4），结合于金属表面形成为黑色光泽的防腐面层。
（四）碱、酸、钝化液的配制标准１、碱液：原料浓度40%～42%(分析频率一次/批)。
碱液（NaOH%）4%～6%(分析频率一次/批)。
2、盐酸液：原料纯度≥31%(分析频率一次/批)。
酸洗液中：（HCI%）10～15(分析频率一次/批)。
酸洗液中：乌洛托品0.1%(分析频率一次/批)。
酸洗钝化通用工艺规范
酸洗钝化通用工艺规范 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】酸洗钝化通用工艺规范编制:审核:校对:日期：酸洗钝化通用工艺规范1、总则本标准适用于奥氏体不锈钢的表面处理，是用强酸去除的一种方式。
2、术语酸洗钝化：对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显着下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
3、工作前准备去除焊缝及母材表面的飞溅、焊渣、灰尘等。
去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗干净。
穿戴好防护用品，防止酸洗液或膏接触皮肤、眼睛。
酸洗液：硝酸(铁塔牌)、氢氟酸（铁塔牌）、水、纱布、拉丝布（200mm*150mm）。
不锈钢酸洗钝化膏（立立令）、毛刷、拉丝布（200mm*150mm）。
配比方法附表：4.酸洗钝化首先进行酸洗前应用清水对所要酸洗的零件冲一遍，再涂上酸洗液或酸洗膏。
酸洗时应严格控制酸洗温度和时间，反应时间夏天约3分钟，冬天约5~10分钟。
采用酸洗钝化膏进行酸洗时，主要对焊缝部位进行处理，将酸洗钝化膏用毛刷均匀的（约2mm）涂抹在被酸洗部位（焊缝两侧），然后用拉丝布对焊缝部位进行清理，同时用清水进行冲洗。
对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需采用涂防护油漆的方法。
酸洗后用清水冲洗时必须完全冲洗干净，以避免出现酸洗后表面留有残液。
酸洗后应对表面使用拉伸膜进行保护，外表面不得接触硬物(如不锈钢丝和钢丝刷)，禁止再焊接和打磨等。
5.质量检查试件必须经检查符合工艺和图纸的要求，合格后方可进行酸洗，中间要进行抽验,并注意填写《自检记录表》。
管道酸洗钝化工艺流程
管道酸洗钝化工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管道酸洗钝化工艺流程。
1. 清理和准备。
清除管道表面的污垢、油脂和锈蚀。
碳钢钝化方法
碳钢钝化方法嘿，朋友们！今天咱来聊聊碳钢钝化这档子事儿。
咱先来说说，碳钢为啥要钝化呀？这就好比人要保养一样，碳钢要是不钝化，那可容易出问题喽！就好像一辆车不保养，时间久了肯定这儿坏那儿坏的。
那怎么给碳钢钝化呢？这方法可不少呢！其中一种常见的就是酸洗钝化。
就好像给碳钢洗了个舒服的“澡”，把那些不好的东西都洗掉啦。
把碳钢泡在特定的酸液里，让它好好地“享受”一番，出来后就焕然一新啦！还有一种是电化学钝化。
这就有点像给碳钢做了个特别的“按摩”，通过电流的作用，让它变得更结实、更耐用。
想象一下，碳钢就像一个疲惫的人，经过这一番“按摩”后，精神抖擞，活力满满。
在进行碳钢钝化的时候，可千万要注意一些细节哦！就像做菜一样，盐放多了或者火候不对，那味道可就差远了。
比如酸液的浓度要合适，太高了可能会损伤碳钢，太低了又达不到效果。
这就跟吃药一样，得按剂量来，不能乱吃呀！另外，操作的环境也很重要呢。
要是在一个脏兮兮、乱糟糟的地方进行钝化，那效果能好吗？就好像你在一个满是灰尘的房间里吃饭，能吃得香吗？所以，一定要找个干净、整洁的地方来进行这重要的工作。
还有啊，钝化后的碳钢也要好好保护呀！不能说钝化完了就不管啦。
就像你刚买了新衣服，总不能穿一次就扔一边吧，得好好收起来，下次再穿。
总之，碳钢钝化可不是一件简单的事儿，需要我们认真对待，就像对待我们的宝贝一样。
只有这样，才能让碳钢发挥出它最大的作用，为我们的生活和工作提供更好的服务。
咱可不能小瞧了这碳钢钝化，它可是有着大用处呢！大家都记住了吗？。
酸洗钝化规程
山东科瑞油气工艺设备有限公司酸洗钝化技术协议工艺要求：1.密封罐体出口，保证后续处理中的任何液体不会渗透流入罐体。
2.机械清洗清除表面焊渣、飞溅、污物、外来物。
清除过程中不得使用碳钢刷清理不锈钢表面。
3.除油清洗使用碱液、乳液或溶剂进行洗刷或喷淋，彻底清除表面油脂污物。
用水冲洗干净，避免清洗剂残留。
4.涂刷酸洗钝化膏（二合一）将膏剂用毛刷均匀的涂刷于焊缝和不锈钢表面。
厚度必须达到2~3MM。
针对表面氧化严重的部位，应适当加厚。
保证足够的停留时间，直到表面形成均匀一致的银白色。
焊道表面暂时无法去除的氧化色可用抛光片适当抛光，抛光之后应再次涂刷膏剂。
焊道之外的金属表面禁止打磨和抛光。
5.水洗在膏未干透前用棉纱或棉布擦去锈蚀及氧化物等。
然后用流动的纯净水冲洗干净工件表面的膏剂。
使用过滤器过滤的水或桶装水，氯离子含量不超过25mg/L。
冲洗后，试纸检验工件表面任何位置，ph值6.5-7.5。
6.吹扫用压缩空气或热风充分吹扫干燥。
验收标准：1.表面呈现均匀一致的银白色。
2.表面不允许有氧化物、机械杂质、污物，不允许有划痕。
焊缝以外的金属表面不允许有打磨痕迹。
3.表面不得有明显的腐蚀液迹，不得有颜色不均的斑纹和严重的色泽差异，焊缝表面不得有氧化色。
不得有麻坑等过腐蚀现象。
4.换热管接头和周边管板不得有任何腐蚀痕迹。
5.任何地方不允许残留水分。
6.酸洗钝化膏应采购知名品牌，或自行调配效果更好的膏剂。
管道酸洗钝化工艺
管道酸洗钝化工艺近年来，随着工业生产的不断发展和进步，对于金属材料的处理和保护也越来越重要。
其中，管道酸洗钝化工艺作为一种常用的处理方法，被广泛应用于各个领域。
本文将围绕管道酸洗钝化的原理、工艺流程及应用进行详细介绍。
一、管道酸洗钝化的原理管道酸洗钝化是利用酸性溶液对金属管道进行处理，以去除管道表面的氧化皮和锈蚀物，并在管道表面形成一层保护膜，提高管道的耐腐蚀性能。
其原理主要包括两个方面：1. 酸洗作用：通过酸性溶液的浸泡和冲刷作用，能够有效去除管道表面的氧化皮、锈蚀物和油污等杂质，使管道表面得到净化。
2. 钝化作用：酸洗后的管道表面会与空气中的氧气发生反应，生成一层致密的氧化膜，这种氧化膜具有很好的耐腐蚀性能，能够保护管道不受进一步的腐蚀侵蚀。
二、管道酸洗钝化的工艺流程管道酸洗钝化的工艺流程通常包括以下几个步骤：1. 清洗预处理：首先，将管道进行清洗预处理，去除表面的大颗粒杂质和油污，以保证后续酸洗钝化过程的顺利进行。
2. 酸洗处理：将清洗后的管道浸泡在酸性溶液中，根据管道材质和具体要求选择合适的酸液进行处理。
常用的酸液包括硫酸、盐酸等。
通过一定的时间和温度控制，使酸液与管道表面进行反应，去除氧化皮和锈蚀物。
3. 中和处理：酸洗后，管道表面可能残留有一定的酸性物质，为避免对管道产生进一步的腐蚀作用，需要对管道进行中和处理。
通常采用碱性溶液进行中和，如氢氧化钠溶液等。
4. 水洗清洗：中和处理后，将管道进行水洗清洗，去除残留的酸碱物质，以保证管道表面的中性。
5. 钝化处理：水洗后的管道表面会与空气中的氧气发生反应，形成一层氧化膜，以提高管道的耐腐蚀性能。
三、管道酸洗钝化的应用管道酸洗钝化工艺广泛应用于各个领域，特别是对于要求高耐腐蚀性能的管道材料，更是必不可少的工艺。
具体应用包括以下几个方面：1. 石油化工行业：在石油化工生产过程中，管道经常接触到各种腐蚀性介质，如酸性溶液、碱性溶液、盐水等。
通过酸洗钝化处理，能够提高管道的耐腐蚀性能，延长管道的使用寿命。
碳钢管酸洗和钝化工艺[详解]
![碳钢管酸洗和钝化工艺[详解]](https://img.taocdn.com/s3/m/c4d3fe245b8102d276a20029bd64783e09127d9d.png)
碳钢管酸洗和钝化工艺Pickling and passivation technics for Carbon steel pipe 工艺材料：工艺流程：除锈除油二合一处理→中和处理→皮膜钝化处理→自然干燥→管件外部涂防锈剂。
Process:Rust removing and oil cleaning at one time →Neutralization→passivation →Natural drying →Coat the pipe outside with Antirust .(1)防锈除油二合一处理槽：Rust removing and oil cleaning tank:按体积比：BR-101A ：CA-66：水＝１：６：３配制工作液。
当大气气压低或者天气有雾时，按１％向槽内加入ＢＮ－１１１酸雾抑制剂，用来控制槽液酸雾挥发。
As the ratio by volume to make the working solution .When the atmos islow or there is any fog , add 1% Acid fog inhibitor BN-111 by volume . (2)中和处理槽：Neutralizer Tank :春、夏、秋季时：按重量比8~10%加入中和剂BH-008配制工作液。
冬季气温低时：按比重3~5%加入TS-300配制工作液。
春夏秋工件以中和为主；冬季以清洗为主。
In the season of spring ,summer and autumn :Add Neutralizer BH-008 8~10% by weight to make the working solution .In winter ,when the temperature is low :Add Passivator TS-300 3~5% by weight to make the working solution .(3)皮膜钝化处理槽：Passivation tank :按重量比10~15%加入水质调节剂TS-300配制工作溶液。
酸洗钝化工艺规程
酸洗钝化工艺规程工艺编号：艺30 1酸洗、钝化是为了去除不锈钢零部件在制造过程中，经过运输、划线、下料成型及焊接，等工序中在零部件表面留下的划伤、划痕、榔头印痕迹等。
同时也是为了提高不锈钢零部件抗腐蚀能力，延长产品使用寿命，提高零部件表面质量所进行的必要工序。
2酸洗、钝化前对表面质量必须达到如下要求：2.1焊缝表面熔渣，焊接飞溅必须去除干净。
2.2钢板表面严重划伤，砂轮磨痕应用细砂轮打磨干净，然后用抛光机进行局部抛光。
2.3钢板表面不得有明显的凹坑。
3酸洗、钝化前对钢板表面先用清水进行冲洗，初步去除表面灰尘；4用砂布或回丝蘸汽油或四氯化碳擦拭酸洗零部件的全部表面，一般须擦二遍，对油污较多处擦干净为止。
5用不锈钢酸洗钝化膏处理。
1.1酸洗钝化膏对焊缝氧化物的处理时，应先将焊缝表面的焊渣及油污处理干净，涂上酸洗钝化膏，厚度1～2mm，滞留一小时，可根据温度适当掌握（天冷时间长一点，天热时间短一点）然后用回丝或布头将清洗面上的残渣擦净（如用清水冲洗效果更佳）直至光洁锃亮。
1.2对不锈钢材料制作的热处理设备（如热压封头）的厚氧化层酸洗钝化处理时，应将原表面的油污清洗干净后涂上酸洗钝化膏，厚度2mm左右，待1～2小时后清洗，清洗时先用不锈钢钢丝刷普刷一遍，用清水冲洗，直至光洁铮亮。
1.3对整个设备的表面酸洗钝化时，应先清洗设备的油污后，均匀涂上酸洗钝化膏，厚度2mm左右，待1～2小时后刷洗即可。
6使用操作注意事项6.1操作时应佩戴胶皮手套、耐酸鞋、口罩。
6.2如在密闭环境中操作，须使用通风设备。
操作时一旦不慎侵蚀皮肤，立即用清水冲洗即可。
6.3酸洗钝化膏使用剩余后，应封好瓶口保存。
7质量检验标准7.1对于无抗晶间腐蚀要求的不锈钢容器表面酸洗钝化处理质量检查要求为：a、酸洗过程中不得有明显的腐蚀痕迹；b、氧化皮要彻底清除，焊缝热影响区及热加工表面不得有氧化色；c、焊缝飞溅熔渣要彻底清除；d、表面不得留有颜色不均匀的斑纹；e、不锈钢表面不得粘有碳钢微粒。
酸洗钝化通用工艺规范完整版
酸洗钝化通用工艺规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】酸洗钝化通用工艺规范编制:审核:校对:日期：酸洗钝化通用工艺规范1、总则本标准适用于奥氏体不锈钢的表面处理，是用强酸去除的一种方式。
2、术语酸洗钝化：对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显着下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
3、工作前准备去除焊缝及母材表面的飞溅、焊渣、灰尘等。
去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗干净。
穿戴好防护用品，防止酸洗液或膏接触皮肤、眼睛。
酸洗液：硝酸(铁塔牌)、氢氟酸（铁塔牌）、水、纱布、拉丝布（200mm*150mm）。
不锈钢酸洗钝化膏（立立令）、毛刷、拉丝布（200mm*150mm）。
配比方法附表：4.酸洗钝化首先进行酸洗前应用清水对所要酸洗的零件冲一遍，再涂上酸洗液或酸洗膏。
酸洗时应严格控制酸洗温度和时间，反应时间夏天约3分钟，冬天约5~10分钟。
采用酸洗钝化膏进行酸洗时，主要对焊缝部位进行处理，将酸洗钝化膏用毛刷均匀的（约2mm）涂抹在被酸洗部位（焊缝两侧），然后用拉丝布对焊缝部位进行清理，同时用清水进行冲洗。
对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需采用涂防护油漆的方法。
酸洗后用清水冲洗时必须完全冲洗干净，以避免出现酸洗后表面留有残液。
酸洗后应对表面使用拉伸膜进行保护，外表面不得接触硬物(如不锈钢丝和钢丝刷)，禁止再焊接和打磨等。
5.质量检查试件必须经检查符合工艺和图纸的要求，合格后方可进行酸洗，中间要进行抽验,并注意填写《自检记录表》。
业主要求我们单位承诺DN200以下的碳钢管全部酸洗
业主要求我们单位承诺DN200以下的碳钢管全部酸洗,我们买了一吨酸洗钝化液(18500元/吨)太贵了,虽然直接可用但不能稀释,这样我们就需要十几吨算下来要花20多万大洋,公司领导会把我们毙了的...... 现在想找个几种药品来配制,请各位大侠指点!!!谢谢
现场安装一般要求油系统碳钢管需要酸洗。
1。
油管道循环酸洗的一般方法如下：
1）循环冲洗所用的各溶液配比为：
碱洗溶液：0.8％氢氧化钠和0.2％的磷酸三钠；
酸洗溶液：4～5％工业盐酸加入0.2%～0.3％的缓蚀剂若丁；
钝化液：2～3％亚硝酸钠溶液，同时加入工业氨水，调整溶液的PH值在
9～11范围内。
2）采用加热循环，一般碱洗时溶液温度为80～90℃，循环4～6小时；
酸洗时溶液温度为50℃，循环6～8小时。
3）在碱洗、酸洗、钝化每道工序进行前、后，都应用40℃的除盐水或
软化水冲洗管道，至满足每道工序的要求为止。
4）循环流速可选为0.1米／秒。
2。
油管道静泡酸洗的方法如下：
1）静泡的酸液配比以10％盐酸加入0.2％的缓蚀剂若丁为宜。
浸泡时间
一般在4小时以上，浸泡前应先碱洗，配比及时间同上。
2）浸酸后的油管应经清水冲净后再放入钝化液槽中钝化，钝化液为2％的
亚硝酸钠溶液（PH值为9.5～10），钝化时间一般在3小时以上。
3）经钝化后的管子要用清水冲洗干净，然后用压缩空气吹干并封闭。
浸酸后的油管应经清水冲净后再放入钝化液槽中钝化，钝化液为2％的亚硝酸钠溶液（PH值为9.5～10），钝化时间一般在3小时以上
为了节约人工和材料，最好不要按施工规范中的洗2遍..洗一遍就够了。
酸洗钝化工艺
不锈钢酸洗钝化工艺一．施工范围：高压射流喷淋酸洗钝化方法是近年来国际、国内通用的较为先进的施工技术，具有酸洗速度快、质量好、工序简单、操作方便，减少了对人体及环境的污染，降低了劳动强度，缩短了管路安装工期，解决了长管路及复杂管路酸洗难的问题，对槽式酸洗易发生装配时的二次污染问题，从根本上得到了解决。
1.1酸洗钝化液货舱及污液舱所有不锈钢内表面部分。
1.2酸洗钝化所有液货管系统。
1.3酸洗钝化舱内所有不锈钢附件外表面：包括舱内扶梯、加热盘管、支架、马脚、人孔、人孔盖、其它甲板开孔节管、舾装件的酸洗钝化。
1.4酸洗钝化甲板面上所有不锈钢管系的外表面及焊缝氧化物。
1.5酸洗钝化不锈钢集油槽及附件。
二.施工工艺2.1酸洗钝化前，液货舱内焊接、抛光及甲板外与之相连的焊接工作都要结束,所有的焊渣、飞溅物、污渍、变色等部位都已除掉，经船东、船检检验合格后,方可进行酸洗钝化施工。
2.2酸洗钝化前,去除保护膜，碱性清洗，除油除污.若必要时,可用高压水或清洗液清洗舱内表面。
2.3 清理冲洗干净液货管道。
2.4所有的泵、阀门及洗舱清洗系统都要调试完好可用。
2.5与船厂配合连接好喷淋喷头,三通分流,法兰阀门等。
2.6配管：按工艺配制循环喷淋酸洗管线，在确保酸液畅通的前提下做好清洗系统与外界的隔绝工作。
2.7循环试漏：向系统内注水，启动深井泵，向舱内送水试喷淋，若能保持完全循环半小时管系正常时，方可泵出水，注入酸清洗。
2.8用移液泵及软管将304L不锈钢酸洗钝化液（含缓蚀剂、氧化剂、腐蚀剂、络合剂等）泵到一个舱内。
2.9喷淋酸洗钝化：①喷淋酸洗钝化所有液货舱内表面及舱内附件，循环酸洗120-150分钟。
②将酸洗钝化液泵入另外一个舱，及时清空酸洗钝化过的货舱及管道，依次酸洗喷淋每个舱并清洗。
③碱液吸收喷淋过程中舱内产生的大量酸雾。
④移液过程中浸泡酸洗钝化液货管内壁，水顶酸排出管道残液并清洗管道。
⑤用洗舱系统冲洗舱内表面及附件，每个舱需低氯离子水15-20吨，不能循环使用。
酸洗钝化通用工艺规范
酸洗钝化通用工艺规范 Revised by Jack on December 14,2020酸洗钝化通用工艺规范编制:审核:校对:日期：酸洗钝化通用工艺规范1、总则本标准适用于奥氏体不锈钢的表面处理，是用强酸去除的一种方式。
2、术语酸洗钝化：对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。
整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。
钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显着下降的现象称金属的钝化。
其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。
3、工作前准备去除焊缝及母材表面的飞溅、焊渣、灰尘等。
去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗干净。
穿戴好防护用品，防止酸洗液或膏接触皮肤、眼睛。
酸洗液：硝酸(铁塔牌)、氢氟酸（铁塔牌）、水、纱布、拉丝布（200mm*150mm）。
不锈钢酸洗钝化膏（立立令）、毛刷、拉丝布（200mm*150mm）。
配比方法附表：4.酸洗钝化首先进行酸洗前应用清水对所要酸洗的零件冲一遍，再涂上酸洗液或酸洗膏。
酸洗时应严格控制酸洗温度和时间，反应时间夏天约3分钟，冬天约5~10分钟。
采用酸洗钝化膏进行酸洗时，主要对焊缝部位进行处理，将酸洗钝化膏用毛刷均匀的（约2mm）涂抹在被酸洗部位（焊缝两侧），然后用拉丝布对焊缝部位进行清理，同时用清水进行冲洗。
对被酸洗产品上的碳钢件能拆卸的需拆卸掉，如不能拆卸的需采用涂防护油漆的方法。
酸洗后用清水冲洗时必须完全冲洗干净，以避免出现酸洗后表面留有残液。
酸洗后应对表面使用拉伸膜进行保护，外表面不得接触硬物(如不锈钢丝和钢丝刷)，禁止再焊接和打磨等。
5.质量检查试件必须经检查符合工艺和图纸的要求，合格后方可进行酸洗，中间要进行抽验,并注意填写《自检记录表》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳钢管酸洗和钝化工艺
Pickling and passivation technics for Carbon steel pipe 工艺材料：
工艺流程：
除锈除油二合一处理→中和处理→皮膜钝化处理→自然干燥→管件外部涂防锈剂。
Process:
Rust removing and oil cleaning at one time →Neutralization→passivation →Natural drying →Coat the pipe outside with Antirust .
(1)防锈除油二合一处理槽：
Rust removing and oil cleaning tank:
按体积比：BR-101A ：CA-66：水＝１：６：３配制工作液。
当大气气压低或者天气有雾时，按１％向槽内加入ＢＮ－１１１酸雾抑制剂，用来控制槽液酸雾挥发。
As the ratio by volume to make the working solution .When the atmos is
low or there is any fog , add 1% Acid fog inhibitor BN-111 by volume . (2)中和处理槽：
Neutralizer Tank :
春、夏、秋季时：按重量比8~10%加入中和剂BH-008配制工作液。
冬季气温低时：按比重3~5%加入TS-300配制工作液。
春夏秋工件以中和为主；冬季以清洗为主。
In the season of spring ,summer and autumn :Add Neutralizer BH-008 8~10% by weight to make the working solution .
In winter ,when the temperature is low :Add Passivator TS-300 3~5% by weight to make the working solution .
(3)皮膜钝化处理槽：
Passivation tank :
按重量比10~15%加入水质调节剂TS-300配制工作溶液。
Add Passivator 10~15% by weight to make the working solution .
工作槽液的工艺参数：
technic data for the Working solution liquid in the tanks :
除锈除油二合一处理槽：常温浸渍，时间：30~90min，PH值≤1.5
Rust removing and oil cleaning tank: soakage at the normal temperature , time :30~90min ,PH≤1.5 .
中和槽：
春夏秋季：PH≧12，常温浸渍时间3~5min；冬季PH≧9，浸渍时间3~5min，温度30℃左右。
Neutralizer Tank :
In the season of spring ,summer and autumn : liquid PH PH≧12, soakage time 3~5min; In winter PH≧12, soakage time 3~5min. working temperature about 30℃ .
皮膜钝化处理槽：PH值≧10常温浸渍时间5~10min。
Passivation tank :
Liquid PH ≧10 . soakage time 5~10min.
操作工艺规程：
Working engineering procedure .
(1)向挂具筐内摆放钢管工件时，尽量考虑管内溶液容易排放掉。
When put pipes in the working basket , please consider that the liquid in the pipe is easy to drain out .
(2)将工件吊放到工作槽溶液中的时候，要上下吊挂数次，使管件在溶液
中上下摆动以加快除锈除油速度。
When put the working box in the liquid , the box should be lift and lowed many times in order to make the pipe luffing in the mixture , that will make the working process of Rust removing and oil cleaning much faster .
(3)工件从除锈除油槽、中和槽和皮膜钝化槽中吊出后，都应采用双机吊
钩装吊挂具架，前后分别提升下降，以排净管内溶液。
When the pipes is taking out from the working solution of rust removing and oil cleaning tank, Neutralizer Tank and Passivation tank all should be luffing many times in order to drain out the liquid in the pipe .
(4)经常测定工作槽液的PH值并适当补充工艺材料，以保持工作槽液的
工作条件和工艺参数在最佳状态。
Test the PH of the working solution often , add suitable material , in order to keep the liquid working in best condition .。
