线路板工艺流程
4层线路板工艺流程
4层线路板工艺流程一、工艺流程介绍4层线路板是一种常见的电子元器件载体，广泛应用于电子设备，如计算机、通信设备等。
下面将介绍4层线路板的工艺流程，以帮助读者更好地了解其制造过程。
二、设计与布局在开始制造4层线路板之前，首先需要进行设计与布局。
设计师根据电路原理图和功能要求，利用电子设计自动化软件进行电路布线和元件布置。
设计完成后，进一步进行电路板的尺寸设计和层数确定，然后生成相应的制造文件。
三、材料准备在进行4层线路板的制造之前，需要准备相应的材料。
这些材料包括基板材料、铜箔、光敏胶、化学药品等。
基板材料通常采用玻璃纤维增强塑料，铜箔用于形成电路层，光敏胶用于保护电路层，化学药品用于蚀刻和清洗。
四、图形形成图形形成是4层线路板制造的关键步骤之一。
制造文件通过光刻技术转移到光敏胶上，形成图形。
首先将基板表面涂覆一层光敏胶，然后通过曝光和显影的过程，将制造文件上的图形转移到光敏胶上。
曝光时，使用掩膜板将光敏胶遮挡住不需要形成的部分，经过显影后，光敏胶上只剩下需要形成的图形。
五、刻蚀与成型刻蚀与成型是4层线路板制造的关键步骤之一。
在图形形成后，使用化学药品进行蚀刻。
蚀刻过程中，化学药品会将未被光敏胶保护的铜箔蚀刻掉，使得电路层形成。
蚀刻结束后，通过去除光敏胶和清洗，使得制造的电路层表面光滑洁净。
六、层间连接4层线路板中的不同层之间需要进行连接。
连接方式通常采用通过孔连接的方法。
在成型后的电路层上，通过钻孔或激光钻孔的方式，在特定位置形成孔洞。
然后通过冷冲和插针的方式，将不同层之间的孔连接起来，形成电路的导通。
七、焊盘处理焊盘处理是4层线路板制造的关键步骤之一。
焊盘用于焊接电子元件，需要进行处理以提高焊接的质量。
处理方法包括涂覆锡膏和热压处理。
首先，在焊盘上涂覆一层锡膏，然后经过热压处理，使得锡膏均匀分布在焊盘上，形成可焊接的表面。
八、组装与检测组装与检测是4层线路板制造的最后步骤。
在焊盘处理完成后，将电子元件按照设计要求焊接到焊盘上。
线路板制作流程
线路板制作流程线路板制作是电子制造中非常重要的一环，是实现电子装置及电路原型的必要工艺。
线路板在电子制造中的作用非常重要，它是连接器元件之间的一个中转站，使得电子元件可以被正确的组成电子装置，也是电路板制作中最为重要的一个环节。
线路板制作的流程包含了以下几个步骤。
1. 原料准备阶段线路板制作过程的第一步是制作线路板原材料。
线路板原材料主要包括基板材料、铜箔、漆料以及荧光剂。
其中基板材料为多种不同的材质，包括了玻璃纤维、陶瓷和塑料等。
铜箔的种类也很多，常见的为有纯铜、镍铜合金和镀铜镍合金等。
漆料和荧光剂则是用来保护铜箔和凸出部分的，以及作为焊接标记的。
2. 图形设计阶段在制作线路板前，需要先制作出一个与要制作的线路板形状一致的电路板图形设计图，通常使用电路图软件。
图形包含所有需要加工的线路、引脚孔位以及焊接点等信息，如果图形设计不合理，将会对后续制作流程带来困难。
3. 制图阶段线路板图形设计完成后，需要将其载入到制图软件中，进行加工图的设计。
加工制图要依据要求将板面分为不同的区域，使其能够毫不出错的完成制板的需要。
4. 印制阶段印制是制作线路板过程的重要步骤。
印制工具为图纸和制板机器。
在机器上，铜箔被覆盖在基板的两边，清除工具将板面上的不需要的铜箔或打点去除，留下需要的金属部分。
铜箔的切割有剃刀式和机械滚轮式，两种方式均可。
在这个阶段可以雕刻出需要的图形。
5. 蚀刻阶段蚀刻是将被雕刻的金属部分剔除的过程，工具为化学溶剂。
溶液将铜箔上的金属部分氧化，然后将它们剔除。
化学溶剂被设计用来在短时间内卸除铜箔。
蚀刻到最后，即可得到需要的线路形状。
6. 钻孔阶段在所有线路的敷铜完成后，就要在板上钻出需要的孔洞，通常是通过钻孔机器完成。
在图示上标出的所有位置都需完成，以方便能够安装正确的器件（特别是插座）。
所有的设计孔洞都需要钻出来才能排毒给客户。
7. 切割阶段切割是将大的基板切成小片的过程，通常使用锯床完成。
PCB(印刷线路板)工艺流程
PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。
（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板，它包括单元图形、工艺边等等。
（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。
2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说，有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。
这种膜遇光会固化，在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。
然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。
再经过退膜处理，这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜，膜无法褪尽造成短路。
线宽太小，膜的附着力不足，造成线路开路。
所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。
（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。

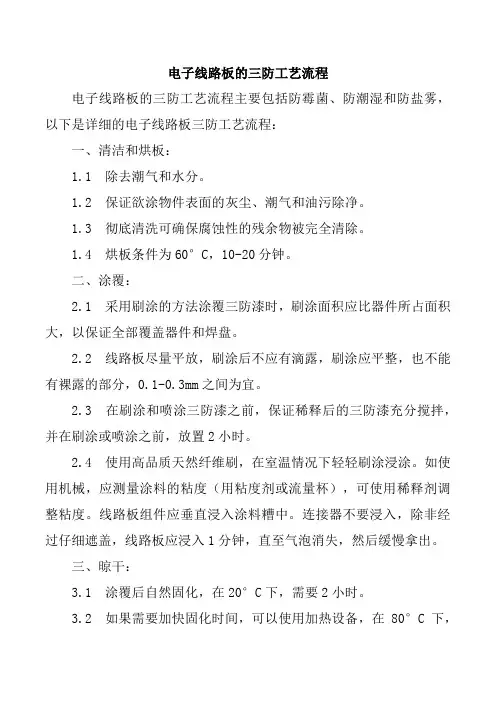

电子线路板的三防工艺流程
电子线路板的三防工艺流程电子线路板的三防工艺流程主要包括防霉菌、防潮湿和防盐雾，以下是详细的电子线路板三防工艺流程：一、清洁和烘板：1.1 除去潮气和水分。
1.2 保证欲涂物件表面的灰尘、潮气和油污除净。
1.3 彻底清洗可确保腐蚀性的残余物被完全清除。
1.4 烘板条件为60°C，10-20分钟。
二、涂覆：2.1 采用刷涂的方法涂覆三防漆时，刷涂面积应比器件所占面积大，以保证全部覆盖器件和焊盘。
2.2 线路板尽量平放，刷涂后不应有滴露，刷涂应平整，也不能有裸露的部分，0.1-0.3mm之间为宜。
2.3 在刷涂和喷涂三防漆之前，保证稀释后的三防漆充分搅拌，并在刷涂或喷涂之前，放置2小时。
2.4 使用高品质天然纤维刷，在室温情况下轻轻刷涂浸涂。
如使用机械，应测量涂料的粘度（用粘度剂或流量杯），可使用稀释剂调整粘度。
线路板组件应垂直浸入涂料糟中。
连接器不要浸入，除非经过仔细遮盖，线路板应浸入1分钟，直至气泡消失，然后缓慢拿出。
三、晾干：3.1 涂覆后自然固化，在20°C下，需要2小时。
3.2 如果需要加快固化时间，可以使用加热设备，在80°C下，固化时间只需要30分钟。
3.3 加热固化可以加快涂覆的干燥速度，但是需要注意不能让涂层起泡。
四、检查：4.1 检查线路板是否完全覆盖，是否有裸露的部分。
4.2 检查是否有气泡或其他缺陷。
4.3 如果发现缺陷，应及时处理。
五、包装：5.1 根据需要，可以使用保护膜覆盖涂层。
5.2 包装时应保证密封性，以防止潮气和污染。
5.3 如果需要长期保存，应采用真空包装或其他有效的包装方式。
六、管理：6.1 建立三防工艺流程图和管理文件。
6.2 建立三防工艺设备和仪器的管理程序。
6.3 建立三防工艺材料的检验程序和标准。
6.4 建立三防工艺过程的检验记录和缺陷处理程序。
电子线路板的三防工艺需要使用高品质的材料和设备，以及专业的技术人员进行操作和管理。
PCB生产工艺流程_经典
PCB生产工艺流程_经典PCB（Printed Circuit Board）是指电路板，是一种用于支持和连接电子组件的基础设施。
PCB的生产工艺流程通常包括以下几个主要步骤。
第一步：设计电路板第二步：制作印刷膜图在制造PCB之前，需要根据刚才设计的电路图创建印刷膜图。
印刷膜图是一个类似于电路图的图像，其中包含了电路板不同层的设计。
印刷膜图通常使用铜箔和光敏膜来制作。
第三步：制作基材在制作PCB之前，需要制备基材。
基材是电路板的主要组成部分，通常由电绝缘材料如FR4（玻璃纤维增强材料）制成。
首先，根据设计要求切割基材为合适的尺寸。
然后，对基材表面进行清洁和打磨，以确保其表面平整和洁净。
最后，在基材表面覆盖薄膜以增加抗腐蚀性能。
第四步：涂覆光敏层在将基材放在涂覆机上之前，需要在其表面均匀涂覆一层光敏液。
这层光敏液将用于制作电路板的线路图案。
涂覆机将光敏液定量分配到基材上，然后通过快速转动的辊子将剩余的光敏液从基材上刮掉，以确保涂层均匀。
第五步：曝光和显影在涂覆光敏层之后，需要将印刷膜图置于光敏涂层的上方，并通过紫外线曝光。
曝光后，将通过显影剂溶解掉未曝光的光敏涂层，从而形成目标线路图案。
第六步：电镀和蚀刻在经过曝光和显影之后，需要进行电镀和蚀刻。
首先，将整个电路板浸入铜盐溶液中进行电镀，使涂敷在基材上的线路图案表面形成一层薄薄的铜层。
然后，使用化学蚀刻剂将未被线路图案覆盖住的铜腐蚀掉，从而形成电路板的线路。
这个过程需要多次循环，以确保线路的完全形成。
第七步：锡膏覆盖在完成电路板的线路后，需要将焊盘涂覆上锡膏，用于连接电子元件。
焊盘是一个特殊的区域，用于焊接元件的引脚。
锡膏通常使用丝网印刷的方式覆盖在焊盘上。
第八步：组装和焊接在完成焊盘的表面涂覆后，电子组件将定位在电路板上的相应位置，并通过回流焊接或波峰焊接来固定和连接。
回流焊接和波峰焊接都使用熔化的焊料，但回流焊接在通过热空气进行加热，而波峰焊接则通过将电路板浸入融化的焊料中进行加热。
线路板生产工艺流程
线路板生产流程(一)多种不同工艺的PCB流程简介*单面板工艺流程下料磨边→钻孔→外层图形→（全板镀金）→蚀刻→检验→丝印阻焊→（热风整平）→丝印字符→外形加工→测试→检验*双面板喷锡板工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*双面板镀镍金工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板喷锡板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*多层板镀镍金工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板沉镍金板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验一步一步教你手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，1)【电源】启动键一按下并保持两秒钟左右，电源将自动启动。
2)【加热】控制键一当胶辊温度在100℃以上时，按下该键可以停止加热，工作状态显示为闪动的“C”。
再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100℃以下，机器将自动关闭电源；胶辊温度在100℃以内时，按下此键，电源将立即关闭。
多层线路板工艺流程
多层线路板工艺流程
多层线路板工艺流程是一项复杂的工艺，需要多个步骤和专业的设备才能完成。
以下是多层线路板工艺流程的主要步骤：
1. 原材料准备：选择合适的基板材料，并对其进行切割和打孔处理。
2. 特殊处理：对需要进行特殊处理的板材进行特殊处理，如表面处理、防腐处理等。
3. 印刷覆铜：将需要铺铜的部分通过印刷技术打上特殊的油墨，然后将铜箔覆盖在上面，形成电路的导电层。
4. 显影：将油墨暴露在氧化剂中，使其不需要导电的部分被腐蚀掉，露出需要导电的部分。
5. 钻孔：在板子上钻孔，形成连接不同层次的导线的通孔。
6. 贴膜：将绝缘膜覆盖在板子上，分隔出不同的电路层。
7. 压合：将不同的电路层压在一起，形成多层线路板。
8. 烤焊：在高温下，将不同层次的导线通过热融合互相连接。
9. 最终加工：对多层线路板进行最终的切割、倒角等加工，使其成为最终的产品。
以上是多层线路板工艺流程的主要步骤，每个步骤都需要严格的操作和控制，以确保制品的质量。
- 1 -。
线路板制作流程
线路板制作流程
第一步：设计电路原理图。
电路原理图是电子电路的基础，是设计线路板的重要依据。
第二步：绘制线路板布局图。
布局图是将电路原理图中的元器件进行布置，并确定线路板尺寸和布局。
第三步：进行线路板的化学预处理。
这一步包括脱脂、去污、酸洗等化学处理，以便在之后的工艺中更好地与电路板的表面进行结合。
第四步：进行印制电路图。
印制电路图是将设计好的线路图用特殊的印刷技术印在线路板上。
第五步：进行蚀刻。
蚀刻是在印制电路图上应用化学物质，将不需要的金属部分去除，形成电路图的导线和焊盘。
第六步：进行丝印。
丝印是指将电路板上的相关文字、标志等印刷上去。
第七步：进行钻孔。
钻孔是将线路板上需要穿孔的地方进行孔洞加工。
第八步：进行组装。
这一步包括焊接元器件、接线、调整等工作，以完成最终的电子设备。
以上就是一般的线路板制作流程。
线路板是电子设备中的关键部件，其制作工艺需要精确、细致的操作，以确保电子设备的稳定性和可靠性。
- 1 -。
FPC生产方式及工艺流程
FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。
（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。
（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。
（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。
（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。
（9）质检：对测试合格的FPC进行外观检查，确保产品质量。
（10）包装：将质检合格的FPC进行包装，以便运输和销售。
2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。
（1）刷膜：同单面贴片生产方式。
（2）固化：同单面贴片生产方式。
（3）表面处理：同单面贴片生产方式。
（4）印刷：同单面贴片生产方式。
（5）电镀：同单面贴片生产方式。
（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。
（7）加工：同单面贴片生产方式。
（8）测试：同单面贴片生产方式。
（9）质检：同单面贴片生产方式。
（10）包装：同单面贴片生产方式。
电路板生产工艺流程
PCB生产工艺流1、概述几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。
在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。
印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。
一•印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。
实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。
提供所要求的电气特性，如特性阻抗等。
为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。
二•有尖印制板的一些基本术语如下：在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。
在绝缘基材上，提供元、器件之间电气连接的导电图形，称为印制线路。
它不包括印制元件。
印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板。
印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。
今年来已出现了刚性................... 挠性结合的印制板。
按照导体图形的层数可以分为单面、双面和多层印制板。
导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。
有矢印制电路板的名词术语和定义，详见国家标准GB/T2036- 94 “印制电路术语”。
电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。
印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。
由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减轻成本、提高性能，使得印制板在未来电子设备地发展工程中，仍然保持强大的生命力。
三•印制板技术水平的标志：印制板的技术水平的标志对于双面和多层孔金属化印制板而言：既是以大批量生产的双面金属化印制板，在250或2.54mm标准网格交点上的两个焊盘之间‘能布设导线的根数作为标志。
线路板工艺流程
线路板工艺流程线路板（PCB）是一种用于支持和连接电子元件的基板，它们是电子设备中必不可少的组成部分。
线路板的制造过程是一个复杂的工艺流程，需要多道工序和严格的质量控制。
本文将介绍线路板的制造工艺流程，包括设计、材料准备、印刷、化学蚀刻、钻孔、电镀、组装等环节。
1. 设计。
线路板的制造过程始于设计阶段。
设计师根据电路原理图和客户需求绘制线路板的布局图和连接图。
他们使用专门的设计软件来完成这一过程，确保线路板的布局合理、连接正确。
2. 材料准备。
一旦设计完成，制造过程就开始了。
首先是材料准备阶段，需要准备好基板材料、铜箔、化学药品等。
基板材料通常是玻璃纤维增强的环氧树脂板，铜箔则用于制作导线。
3. 印刷。
印刷是制造线路板的第一道工序。
在这一步骤中，先将设计好的线路图和元件位置图印在基板上，形成导线图案和元件安装位置标记。
印刷通常使用丝网印刷技术，将导电油墨印在基板上。
4. 化学蚀刻。
印刷完成后，需要将多余的铜箔蚀刻掉，只留下设计好的导线图案。
这一步骤称为化学蚀刻，通过浸泡在蚀刻液中，将多余的铜蚀刻掉，留下设计好的导线。
5. 钻孔。
完成化学蚀刻后，需要在基板上钻孔，以便安装元件和连接不同层的导线。
钻孔通常使用数控钻床完成，确保孔位准确。
6. 电镀。
钻孔完成后，需要对导线进行电镀，增加其导电性能。
电镀还可以保护导线不被氧化和腐蚀。
电镀通常使用化学镀铜的方法。
7. 硬化。
电镀完成后，需要对线路板进行硬化处理，以增加其机械强度和耐腐蚀性能。
硬化通常使用热压或者化学硬化的方法。
8. 确认。
线路板制造完成后，需要进行严格的质量检验，确保线路板符合设计要求。
检验包括外观检查、导通测试、绝缘测试等。
9. 组装。
最后一步是将元件安装到线路板上，并进行焊接。
这一步骤需要精密的自动化设备来完成，确保元件安装正确、焊接牢固。
以上就是线路板的制造工艺流程，每一个步骤都需要严格控制质量，确保最终的线路板符合设计要求。
线路板的制造工艺流程虽然复杂，但是通过现代化的设备和严格的质量控制，可以高效地完成。
pcb工艺流程
pcb工艺流程PCB工艺流程是指将印刷电路板（PCB）从原材料到最终成品的过程。
下面是一个简单的PCB工艺流程的介绍：1. 原材料准备：首先需要准备PCB的原材料，包括基板（通常是纸质板或玻璃纤维板）、铜箔、覆盖层和蚀刻剂等。
2. 制版：将设计好的电路图纸按照一定的比例制作成模板。
模板通常是透明的，可以将模板放在基板上，通过曝光和显影的工艺来生成蚀刻图案。
3. 蚀刻：将制作好的蚀刻图案覆盖在基板上，然后使用化学溶液来腐蚀或移除不需要的铜箔。
蚀刻后，将得到带有电路线路的基板。
4. 检查：蚀刻完毕后，需要对基板进行检查，以确保没有漏刻、断路等问题。
常用的检查方法包括目视检查和使用显微镜检查。
5. 高温处理：将经过蚀刻和检查的基板放入高温炉中，使其产生极高的温度，以去除污染物和提高电路线路的导电性能。
6. 电镀：在高温处理后，基板需要进行电镀处理。
这个工艺的目的是使电路线路表面生长出一层薄薄的金属，如镍和金，以提高导电性能和防止腐蚀。
7. 热腾挪：电镀完成后，需要将不需要的金属覆盖层去除，这个过程称为热腾挪。
通常使用化学腐蚀液来去除覆盖层。
8. 焊接：在PCB工艺流程中，焊接是非常重要的一步。
它将组件与电路板连接在一起，确保信号传输的稳定性。
常用的焊接方法有手工焊接、波峰焊接和流水线自动焊接。
9. 测试：在PCB工艺流程的最后，需要对已焊接的电路板进行测试。
常用的测试方法包括可视测试、耐压测试和功能性测试等。
10. 包装和交付：最后一步是将已经通过测试的电路板进行包装，并准备好交付给客户。
上述是一个简单的PCB工艺流程的介绍，具体的流程和工艺可能会因为不同的制造商和产品有所不同，但总体上是相似的。
制作一个线路板的工艺流程
制作一个线路板的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!线路板制造工艺流程。
1. 原材料准备。
选择合适的基材（如玻璃纤维增强环氧树脂）和覆铜箔。
PCB线路板生产流程工序
PCB线路板生产流程工序
线路板（PCB）作用：完成第一层次的原件和其他电子电路零件接合将其组装成一个具有特定功能的模块或产品。
PCB以在材料、层数、制程上的多样化来适合不同电子产品及其特殊需求。
通常我们用以下几种区别方法来定义PCB的分类以及它的制造工艺：
①以材料分：有机材料(酚醛树脂、玻璃纤维/环氧树脂等)
②以成品软硬区分：硬板、软板、软硬结合板等
③以结构分：单面板、双面板、多层板等。
单面板和双面板工艺流程简单如下：
单面板：开料→打磨→印线路→蚀刻→洗油墨板→钻孔→印字→烘干。
双面板：原板→材料切断→材料整面（钻孔）→化学处理（镀铜）→贴干膜→曝光→碱性显影→蚀刻→碱性剥离→干燥→整面→Coverlav film贴合→Coverlay临时压著→热压→表面处理（电镀）→外形加工（钻孔）→加工防锈处理→检查→捆包、出货。
以PCB多层板工艺流程为例，其详细流程如下：
1、基板
2、内层线路制作
3、电镀
4、外层线路制作
5、表面加工成型
表面成型工艺段1
表面成型工艺段2
6、成品。
线路板用辅材的工艺流程
线路板用辅材的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!线路板用辅材的工艺流程：①原材料准备：选取铜箔、环氧树脂玻璃纤维布、阻焊油墨、化学镀铜液等基础材料。
②基板制作：将玻璃纤维布浸渍环氧树脂，多层叠加后热压固化，形成绝缘基板。
③铜箔压合：将铜箔贴附于基板一侧或多侧，通过高温高压实现紧密粘合。
④钻孔：使用数控钻床按设计孔位钻通孔或盲孔，为后续金属化处理做准备。
⑤镀铜：通过化学镀或电镀方式，在孔壁及板面形成薄层铜，保证导电性。
⑥图形转移：利用光刻技术，将电路图案转印至板面，覆盖非电路区域的铜箔。
⑦蚀刻：利用化学溶液蚀去未被保护的铜层，仅保留所需电路图形。
⑧阻焊涂覆：涂布阻焊油墨并曝光显影，保护电路同时标记元件位置。
⑨表面处理：根据需求进行喷锡、镀金、OSP等处理，提升耐腐蚀性和可焊性。
⑩品质检验：对完成的线路板进行电气性能测试、外观检查，确保符合标准。
⑪冲切成型：根据设计尺寸，对多联板进行切割分离，得到单片线路板。
⑫包装入库：对合格产品进行防静电包装，存入仓库待发货。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板工艺流程一．目的：将大片板料切割成各种要求规格的小块板料。
二．工艺流程：三、设备及作用：1．自动开料机：将大料切割开成各种细料。
2．磨圆角机：将板角尘端都磨圆。
3．洗板机：将板机上的粉尘杂质洗干净并风干。
4．焗炉：炉板，提高板料稳定性。
5．字唛机；在板边打字唛作标记。
四、操作规范：1．自动开料机开机前检查设定尺寸，防止开错料。
2．内层板开料后要注意加标记分别横直料，切勿混乱。
3．搬运板需戴手套，小心轻放，防止擦花板面。
4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。
5．焗炉开机前检查温度设定值。
五、安全与环保注意事项：1．1．开料机开机时，手勿伸进机内。
2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。
3．3．焗炉温度设定严禁超规定值。
4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。
5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。
七、切板1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪；2. 作用：层压板外形加工，初步成形；3. 流程：拆板→点点画线→切大板→铣铜皮→打孔→锣边成形→磨边→打字唛→测板厚4. 注意事项：a. 切大板切斜边；b.铣铜皮进单元；c. CCD打歪孔；d. 板面刮花。
八、环保注意事项：1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓；2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖；3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。
废手套、废口罩等由生产部回仓。
4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。
钻孔一、目的：在线路板上钻通孔或盲孔，以建立层与层之间的通道。
二、工艺流程：1．双面板：三、设备与用途1．钻机：用于线路板钻孔。
2．钉板机：将一块或一块以上的双面板用管位钉固定或一叠，以方便钻板时定位。
3．翻磨钻咀机：翻磨钻孔使用的钻咀。
4．上落胶粒机；将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻机使用，或将胶粒从钻咀上退下来。
5．退钉机；双面板钻孔后退管位钉使用。
6．台钻机：底板钻管位孔使用。
四、工具经ME试验合格，QA认可的钻咀。
五、操作规范1．取拿钻咀，搬运上落生产板时需戴手套，以免污染钻咀及线路板。
2．钻咀使用前，须经检查OK，确保摔胶粒长度在0.800〞±0.005〞之内。
3．搬运、摆放生产板过程中，不得有拖板、摔板、板上齐板等现象发生，严防擦花线路板。
4．钻板后检查内容包括：孔径大小、孔数、孔位置，内层偏移（多层板）、孔形状、披锋、擦花。
六、环境要求：温度：20±5℃，湿度：≦60%。
七、安全与环保注事项：1．钻机运行时，头、手及其它物品不得伸入钻机内，需紧急停机时可按钻机两边红色紧急停机键。
2．取放钻咀需拿手套，且不得接触刀刃部分，以防扎伤。
3．不得私自接触钻机及其它机器电源开关、变压器，有问题需通知SE或专业人员维修。
4. 发现吸尘机有异常声音或吸尘袋泄漏，应先关闭钻机及吸尘机，再通知管理人员并更换吸尘袋。
5. 用废的物料严格按规定方法处理，防止污染环境沉铜&板电一、工艺流程图：二、设备与作用。
1．设备：除胶渣（desmear）、沉铜（PTH）及板电（PP）三合一自动生产线。
2．作用：本工序是继内层压板、钻孔后通过化学镀方法，在已钻孔板孔内沉积出一层薄薄的高密度且细致的铜层，然后通过全板电镀方法得到一层0.2~0.6mil厚的通孔导电铜（简称一次铜）。
三、工作原理在经过活化、加速等相应步骤处理后，孔壁上非导体表面已均匀分布着有催化活性的钯层，在钯金属的催化和碱性条件下，甲醛会离解（氧化）而产生还原性的氢。
HCHO+OH- Pd催化HCOO +H2↑接着是铜离子被还原:Cu2+ + H2 + 2OH- →Cu + 2H2O上述析出的化学铜层,又可作自我催化的基地,使Cu2+在已催化的基础上被还原成金属铜,因此接连不断完成要求之化学铜层。
四、安全及环保注意事项1．添加药水操作时必须佩戴耐强酸强碱的胶手套，防毒面具，防护眼罩、防护口罩、耐强酸强碱的工作鞋、工作围裙等相应安全劳保用品。
2．药水排放应做相应的处理，该回收再利用的要回收，充分利用再生资源同时达到国标排放标准。
3．沉铜拉空气中含有NO、NO2、HCHO等刺激性有毒气体，车间工作人员须戴好相应劳保用品，车间抽气应全天开启。
4．经常注意检查药水液位是否正常（符合槽内液位指示）。
5．经常注意控制面板上温度指示及过滤循环泵是否正常。
6．每次开动沉铜线前，第一缸先做板起动，若长时期来做板，在恢复生产时需先做假板拖缸。
7．沉铜缸必须经常打气，所有药液缸必须保持清洁，避免灰尘等污染。
8．生产中特别注意背光测试，发现背光不正常时即刻分析调整。
9．经常检查摇摆、自动加药、再生装置、火牛等是否运行良外层干菲林一、原理在板面铜箔表面上贴上一层感光材料（干膜），然后通过黄菲林进行对位曝光，显影后形成线路图形。
二、工艺流程图：三、磨板1. 设备：磨板机2. 作用：a. 除去Cu表面的氧化物、垃圾等；b. 粗化Cu表面，增强Cu表面与干膜之间的结合力。
3. 流程图：4. 检测磨板效果的方法：a. 水膜试验，要求≧15s；b. 磨痕宽度，要求10~15mm。
5. 磨板易产生的缺陷：开路（垃圾）、短路（甩菲林）。
四、辘板1. 设备：自动贴膜机、自动粘尘机；2. 作用：在铜板表面上贴上一层感光材料（干膜）；3. 影响贴膜效果的主要因素：热辘温度、压力、速度；4. 贴膜产生的缺陷：短路（菲林起皱）、开路（菲林起泡、垃圾）；5. 对于起泡、起皱、垃圾等板需作翻洗处理。
五、黄菲林的制作：1. 方法：用黑菲林作母片通过曝光，将黑菲林上的图像转移至黄菲林上。
2. 流程：3. 作用：a. 曝光的作用，是通过曝光将黑菲林上的图像转移至黄菲林上；b. 氨水显影机，是将已曝光的黄菲林通过氨水显影机，使其成为清晰、分明的图案；c. 过保护膜的作用，是在黄菲林的药膜面上贴上一层聚乙酯保护膜防止擦花；4. 设备/工具：曝光机、氨水机、辘保护机、10倍镜。
六、曝光1. 设备/工具：曝光机、10倍镜、21Step曝光尺、手动粘尘机；2. 曝光机，通过黑菲林或黄菲林对位拍板后曝光，将其上的图案转移到板面上；3. 影响曝光的主要因素：曝光能量（一般用21Step曝光尺测量）、抽真空度；4. 易产生的缺陷：开路（曝光不良）、短路（曝光垃圾）、崩孔。
七、显影1. 设备：显影机（冲板机）；2. 作用：通过Na2CO3将未曝光的材料溶解掉后露出铜面形成线路，已曝光的留下来就形成线隙，为下工序电镀作准备；3. 流程：4.显影的主要药水：Na2CO3溶液；5. 影响显影的主要因素：a. 显影液Na2CO3浓度；b. 温度；c. 压力；d. 显影点；e. 速度。
6. 易产生的主要缺陷：开路（菲林碎、冲板不尽）、短路（冲板过度）、孔内残铜（穿菲林）八、执漏作用：对已显影后的板进行检查，对有缺陷且不能修理的缺陷进行褪膜翻洗，能修理的缺陷进行修理。
九、洁净房环境要求：温度：20±3℃；相对湿度：55±5%含尘量：0.5µm以上的尘粒≤10K/立方英尺十、安全守则：4. 1. 在给磨板机、冲板机加药水时必须戴防酸防碱的手套，保养时须戴防毒面罩；5. 2. 辘板机在正常运行中，严禁将头、手伸进压膜区，以及用手触摸热辘；6. 3. 曝光时严禁打开机盖，以防UV光对人体辐射。
十一、环保事项：1. 磨板机及冲板机的废水及废液在每班下班之前半个小时经专一的管道排放至废水站进行处理。
2. 干膜之边角料、废纸箱、废纸皮、报废GII、菲林保护膜等由生产部收集起来放在垃圾桶内，由清洁工收走。
4. 空硫酸桶、盐酸桶、除泡剂瓶、菲林水桶及片碱袋由生产部依MEI051处理回仓。
图形电镀一、简介与作用：1、设备图形电镀生产线2、作用图形电镀是继钻房→PTH/PP→D/F之后的重要工序，由D/F执漏后，进行孔内和线路表面电镀，以完成镀铜厚度的要求。
二、二、工艺流程及作用：1.流程图上板→酸性除油→二级水洗→微蚀→水洗→酸浸→镀铜→水洗→酸浸→镀锡→二级水洗→烘干→下板→炸棍→二级水洗→上板2. 作用及参数、注意事项：a. 除油：除去板面氧化层及表面污染物。
温度：40℃±5℃主要成份：清洁剂（酸性），DI水b. 微蚀：使板面活化，增强PT/PP之间的结合力。
温度：30℃～45 ℃主要成份：过硫酸钠，硫酸，DI水c. 酸浸：除去前处理及铜缸中产生的污染物。
主要成份：硫酸，DI水d. 镀铜：为了加厚孔内及线路铜层，提高镀层质量，以达客户的要求。
温度：21℃～32 ℃主要成份：硫酸铜，硫酸，光剂等易产生缺陷：铜薄，孔大，孔小，夹菲林，线路不良等e. 镀锡：为了保护线路以方便蚀板，只起中间保护作用。
温度：25℃±5℃主要成份：硫酸亚锡，硫酸，光剂，DI水等处理时间：8～10分钟易产生缺陷：锡薄，断线，夹菲林等3. 注意事项检查，液位，打气，温度，摇摆，冷却系统，循环系统是否运行良好。
三、安全及环保注意事项：1、1、确保流程上通风系统良好，生产中必须佩戴安全防腐胶手套，防护口罩，防护眼镜等相关安全劳保用品。
2、2、废渣、废液排放时要分类进行处理经环保部门认可后全板电金一．工艺流程图：二、设备及作用1．设备：全板电金自动生产线。
2．作用：a．除油: 对除线路铜表面油脂及氧化物等，确保铜表面清洁。
b．微蚀：去铜表面进行轻度的蚀刻，以确保完全去除线路铜表面氧化物, 增加其铜表面活性，从而增强PT/PP铜层附着力。
c．镀铜: 加厚线路铜层，达到客户要求。
d．活化: 提高铜表面活性，增强电镍时镍层与铜层或电金时金层与镍层的附着力。
e．电金: 在已镀镍层上镀上一层符合客户要求厚度的有优良结合力的金层。
f．炸棍: 去除电镀夹具上残留铜等金属。
三、安全及环保注意事项1．添加药水操作时必须佩戴耐酸碱胶手套、防毒面具，防护口罩、防护眼罩、防护工作鞋及工作围裙等相应配套安全劳保用品。
2．上落板时必须轻取轻放，防止板面擦花。
3．随时注意检查药水缸液位是否正常，特别是金缸、镍缸，防止意外事故发生，给公司带来经济或其它损失。
4．随时注意温度显示器、过滤循环装置、自动加药装置、进排水装置、火牛等是否运行良好。
5．经常抽测生产板电镍、电金厚度，发现偏差即刻分析调整处理。
6．废液要分类排放且大部分药水成分要回收再利用以达到环保外层蚀刻一、简介与作用：1、1、设备碱性蚀刻段退膜段退锡段2、2、作用图形电镀完成以后的板，经过蚀刻以后，蚀去非线路铜层，露出线路部分，完成最后线路成形。
