【CN209824640U】一种地膜覆盖机【专利】
一种推式地膜覆盖机[实用新型专利]
![一种推式地膜覆盖机[实用新型专利]](https://img.taocdn.com/s3/m/6a5f4fde0b4c2e3f5627632c.png)
专利名称：一种推式地膜覆盖机专利类型：实用新型专利
发明人：王磊,裴景丽
申请号：CN201320285983.9申请日：20130523
公开号：CN203302072U
公开日：
20131127
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种推式地膜覆盖机，包括框架，所述框架的底部设有万向轮，所述框架上连接有薄膜辊升降杆，薄膜辊升降杆上套接有薄膜辊套筒，所述薄膜辊套筒上固定设有薄膜辊，所述薄膜辊上设有薄膜，所述框架的前部设有导向轮连接梁，导向轮连接梁的底部固定连接有导向轮连接杆，导向轮连接杆上垂直连接有导向轮横梁，所述导向轮横梁上套接有导向轮套筒，所述导向轮套筒上垂直设有导向轮固定杆，所述导向轮固定杆上垂直设有导向轮支撑架，所述导向轮支撑架套接有两个导向轮套，导向轮套上设有导向轮；本实用新型结构简单，使用方便，可方便的调节铺膜的垄宽。
申请人：乌鲁木齐聚甜村食品连锁经营有限公司
地址：830000 新疆维吾尔自治区乌鲁木齐市新市区鲤鱼山路496号新合作家佳乐超市
国籍：CN
更多信息请下载全文后查看。
多功能全自动地膜覆盖机[实用新型专利]
![多功能全自动地膜覆盖机[实用新型专利]](https://img.taocdn.com/s3/m/35d394fb6edb6f1afe001fcf.png)
专利名称：多功能全自动地膜覆盖机专利类型：实用新型专利
发明人：丁慎平,曹洪波
申请号：CN201520727175.2
申请日：20150921
公开号：CN204948946U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能全自动地膜覆盖机，包括：架体本体、把手、地膜架和切割装置，所述把手设置于所述架体本体的后端，所述地膜架和所述切割装置设置于所述架体本体上，所述切割装置包括固定架、电机、滑轨、连接轴和切割刀。
通过上述方式，本实用新型多功能全自动地膜覆盖机，不仅可以完成地膜的铺设工作，而且可以自动的对地膜进行切割，功能多样、方便使用。
申请人：苏州达力客自动化科技有限公司
地址：215000 江苏省苏州市相城区相城大道666号7001室
国籍：CN
代理机构：苏州广正知识产权代理有限公司
代理人：徐萍
更多信息请下载全文后查看。

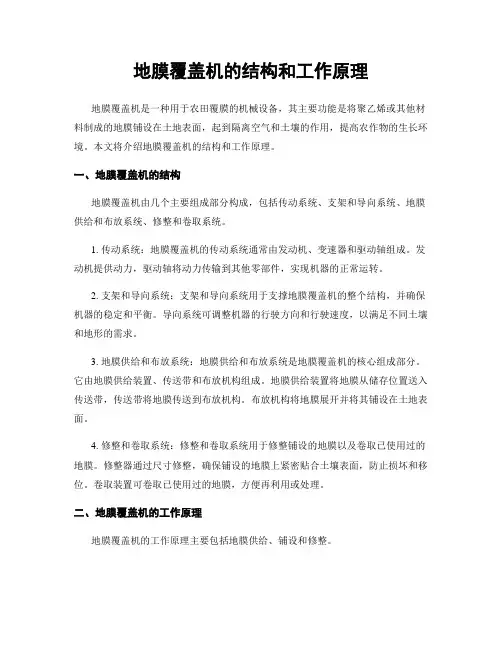

地膜覆盖机的结构和工作原理
地膜覆盖机的结构和工作原理地膜覆盖机是一种用于农田覆膜的机械设备，其主要功能是将聚乙烯或其他材料制成的地膜铺设在土地表面，起到隔离空气和土壤的作用，提高农作物的生长环境。
本文将介绍地膜覆盖机的结构和工作原理。
一、地膜覆盖机的结构地膜覆盖机由几个主要组成部分构成，包括传动系统、支架和导向系统、地膜供给和布放系统、修整和卷取系统。
1. 传动系统：地膜覆盖机的传动系统通常由发动机、变速器和驱动轴组成。
发动机提供动力，驱动轴将动力传输到其他零部件，实现机器的正常运转。
2. 支架和导向系统：支架和导向系统用于支撑地膜覆盖机的整个结构，并确保机器的稳定和平衡。
导向系统可调整机器的行驶方向和行驶速度，以满足不同土壤和地形的需求。
3. 地膜供给和布放系统：地膜供给和布放系统是地膜覆盖机的核心组成部分。
它由地膜供给装置、传送带和布放机构组成。
地膜供给装置将地膜从储存位置送入传送带，传送带将地膜传送到布放机构。
布放机构将地膜展开并将其铺设在土地表面。
4. 修整和卷取系统：修整和卷取系统用于修整铺设的地膜以及卷取已使用过的地膜。
修整器通过尺寸修整，确保铺设的地膜上紧密贴合土壤表面，防止损坏和移位。
卷取装置可卷取已使用过的地膜，方便再利用或处理。
二、地膜覆盖机的工作原理地膜覆盖机的工作原理主要包括地膜供给、铺设和修整。
1. 地膜供给：地膜供给系统将储存的地膜送入传送带，准备开始覆盖作业。
通常，地膜通过切割装置切割成适当的尺寸，然后由传送带输送到布放机构。
2. 地膜铺设：地膜铺设是地膜覆盖机的主要工作环节。
布放机构将地膜展开并铺设在土地表面。
机器的行驶速度和地膜布放速度通常是可调的，以适应不同的农作物和土壤条件。
3. 地膜修整：铺设完成后，修整器将地膜进行尺寸修整，确保地膜紧密地贴合在土地表面，防止损坏和移位。
修整器通常由刮板和振动装置组成，通过摩擦和振动使地膜与土壤接触更加紧密。
地膜覆盖机的工作原理简单而高效。
通过机械驱动和自动化控制，它可以准确地铺设地膜，提高农田的保水保肥效果。
一种可自动切断薄膜且节省喷药的地膜覆盖机[实用新型专利]
![一种可自动切断薄膜且节省喷药的地膜覆盖机[实用新型专利]](https://img.taocdn.com/s3/m/d025ad102e60ddccda38376baf1ffc4ffe47e2f9.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201721083943.0(22)申请日 2017.08.28(73)专利权人 刘仲美地址 643010 四川省自贡市大安区三多寨镇轿子村四组11号之1号(72)发明人 刘仲美 (51)Int.Cl.A01G 13/02(2006.01)A01M 7/00(2006.01)A01M 17/00(2006.01)B26D 1/08(2006.01)(54)实用新型名称一种可自动切断薄膜且节省喷药的地膜覆盖机(57)摘要本实用新型公开了一种可自动切断薄膜且节省喷药的地膜覆盖机，包括覆膜机横杆框架、压膜滚轮和薄膜固定器，所述覆膜机横杆框架的右侧设置有牵引环，且覆膜机横杆框架的右下方靠近牵引环的左侧设置有农药喷洒口，所述牵引环的左上方靠近覆膜机横杆框架的右上方设置有抽水水泵。
该实用新型结构科学合理，使用安全方便，覆膜机设置有农药喷洒器，节省了额外喷洒农药的时间，方便快捷，当对一片土地覆膜过后，可以通过液压伸缩杆上的刀头切断薄膜，无需人工再去切断，便捷高效，且设置有加速度传感器，感应到覆膜机运动时没有运动时，自动关闭农药喷洒来管，避免了覆膜过一片土地准备覆膜别的土地时农药一直喷洒浪费情况。
权利要求书1页 说明书3页 附图1页CN 207201520 U 2018.04.10C N 207201520U1.一种可自动切断薄膜且节省喷药的地膜覆盖机，包括覆膜机横杆框架（6）、压膜滚轮（10）和薄膜固定器（12），其特征在于：所述覆膜机横杆框架（6）的右侧设置有牵引环（1），且覆膜机横杆框架（6）的右下方靠近牵引环（1）的左侧设置有农药喷洒口（14），所述牵引环（1）的左上方靠近覆膜机横杆框架（6）的右上方设置有抽水水泵（2），所述抽水水泵（2）的下方靠近农药喷洒口（14）的左下方设置有开沟器（13），所述覆膜机横杆框架（6）的中间位置处设置有薄膜固定器支架（4），所述薄膜固定器（12）安装在薄膜固定器支架（4）的后表面下方，所述薄膜固定器支架（4）的上方设置有农药水箱（3），且薄膜固定器支架（4）的左侧靠近覆膜机横杆框架（6）的下表面中间位置处设置有加速度传感器（11），所述加速度传感器（11）的左侧设置有压膜滚轮杆（9），所述压膜滚轮（10）安装在压膜滚轮杆（9）的后表面下方，所述覆膜机横杆框架（6）的左上方设置有液压泵（5），所述液压泵（5）的下方靠近压膜滚轮（10）的左侧设置有液压伸缩切膜刀（8），所述液压伸缩切膜刀（8）的左侧设置有覆土器（7），所述液压泵（5）的上方设置有控制面板（15），所述抽水水泵（2）和液压泵（5）与控制面板（15）电性连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920440473.1
(22)申请日 2019.04.03
(73)专利权人 丽水青田县京锐图文有限公司
地址 323903 浙江省丽水市青田县温溪镇
红星北巷1弄54号
(72)发明人 李和娟
(74)专利代理机构 丽水创智果专利代理事务所
(普通合伙) 33278
代理人 单拯
(51)Int.Cl.
A01G 13/02(2006.01)
A01M 7/00(2006.01)
(54)实用新型名称一种地膜覆盖机(57)摘要本实用新型涉及农业机械技术领域，具体地，涉及一种地膜覆盖机，包括框架、第一支撑臂、第二支撑臂、第一滚轮、第二滚轮和覆土块，框架的上方设置有药剂箱，框架的下方设置有膜滚筒，第一支撑臂包括第一滑槽和两个第一支撑腿，两个第一支撑腿的结构相同，第二支撑臂包括两个第一螺纹杆和两个第一螺纹套，两个第一螺纹杆分别套设在第二支撑臂的两端，每个第一螺纹杆通过螺栓与第二支撑臂固定连接，两个第一螺纹套分别设置在覆土块的顶部且固定连接，第一螺纹杆与第一螺纹套能够连接，本实用新型的一种地膜覆盖机，本设备通过第一支撑腿和第一螺纹杆来调整设备的高度和宽度，通过连接口能够同时对多个农作物进行覆膜，大大提高了工
作效率。
权利要求书1页 说明书4页 附图4页CN 209824640 U 2019.12.24
C N 209824640
U
权 利 要 求 书1/1页CN 209824640 U
1.一种地膜覆盖机，其特征在于：包括框架（1）、第一支撑臂（2）、第二支撑臂（3）、第一滚轮（4）、第二滚轮（5）和覆土块（6），第一支撑臂（2）设置在框架（1）的底部，第二支撑臂（3）设置在框架（1）的底部且远离第一支撑臂（2）的一侧，第一滚轮（4）设置在第一支撑臂（2）的下方，第二滚轮（5）设置在第一滚轮（4）的旁侧，覆土块（6）设置在第二支撑臂（3）的下方，框架（1）的上方设置有药剂箱（7），框架（1）的下方设置有膜滚筒（8），第一支撑臂（2）包括第一滑槽（9）和两个第一支撑腿（10），第一滑槽（9）设置在第一支撑臂（2）的底部，两个第一支撑腿（10）分别设置在第一支撑臂（2）的两端，两个第一支撑腿（10）的结构相同，第二支撑臂（3）包括两个第一螺纹杆（11）和两个第一螺纹套（12），两个第一螺纹杆（11）分别套设在第二支撑臂（3）的两端，每个第一螺纹杆（11）通过螺栓与第二支撑臂（3）固定连接，两个第一螺纹套（12）分别设置在覆土块（6）的顶部且固定连接，第一螺纹杆（11）与第一螺纹套（12）能够连接。
2.根据权利要求1所述的一种地膜覆盖机，其特征在于：所述两个第一支撑腿（10）上分别设置有两个第一支撑块（13），膜滚筒（8）的两端分别与两个第一支撑块（13）轴接，两个第一支撑块（13）远离第一支撑腿（10）的一端分别设置有两个活动螺纹柱（14），每个活动螺纹柱（14）均通过螺栓来调整角度，第一滚轮（4）上设置有第二螺纹杆（15），第二螺纹杆（15）与活动螺纹柱（14）能够连接。
3.根据权利要求2所述的一种地膜覆盖机，其特征在于：所述第一支撑腿（10）上包括第一滑块（10a）和伸缩块（10b），第一滑块（10a）设置在第一滑槽（9）内且通过螺栓与第一支撑臂（2）固定连接，伸缩块（10b）套设在第一滑块（10a）上且通过螺栓固定连接，第一滚轮（4）设置在伸缩块（10b）的底部。
4.根据权利要求1所述的一种地膜覆盖机，其特征在于：所述框架（1）的顶部设置有第一支撑板（16），药剂箱（7）位于第一支撑板（16）的顶部，第一支撑板（16）的顶部两侧分别设置有固定药剂箱（7）的第一固定块（17），第一固定块（17）与药剂箱（7）通过螺栓固定连接。
5.根据权利要求1所述的一种地膜覆盖机，其特征在于：所述药剂箱（7）靠近第一支撑臂（2）的一侧设置有螺纹管（18），螺纹管（18）与药剂箱（7）固定连接，螺纹管（18）的前端设置有喷头（19），喷头（19）通过螺纹管（18）能够旋转调整到任意角度。
6.根据权利要求1所述的一种地膜覆盖机，其特征在于：所述框架（1）底部靠近第二支撑臂（3）的一侧设置有两个复位弹簧（20），两个复位弹簧（20）分别与框架（1）底部固定连接，两个复位弹簧（20）的底部设置有用于切割膜的刀具（21）。
7.根据权利要求6所述的一种地膜覆盖机，其特征在于：所述刀靠近第二支撑臂（3）的一侧设置有脚踏板（22），脚踏板（22）与刀具（21）固定连接。
8.根据权利要求7所述的一种地膜覆盖机，其特征在于：所述框架（1）靠近第一滚轮（4）的两侧分别设置有一个连接口（23），连接口（23）与框架（1）固定连接。
2。
