海湾200型火灾自动报警系统操作说明
海湾200简单操作说明
海湾200简单操作说明火警处理：当发生火警时，首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
例如：✧启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；✧拨打消防报警电话报警；✧启动消防灭火设备等。
若为误报警，应采取如下措施：✧检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；✧按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其屏蔽，并尽快通知安装单位或厂家进行维修。
故障与异常处理：当发生故障时，首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：✧当报主电故障时，应确认是否发生市电停电，否则检查主电源的接线、熔断器是否发生断路。
主电断电情况下，备电可以连续供电8小时；✧当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时间超过8小时后，也可能因电压过低而报备电故障；✧若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后再利用设备取消屏蔽功能将设备恢复；✧当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；✧若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。
启动/停动：当确认发生火警时，可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是多线制设备。
✧总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
若再次按下该键则命令灯熄灭，启动命令被终止；✧多线制设备：根据多线制控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
若该设备为电平控制方式，再次按此该键则命令灯熄灭，启动命令被终止；若该设备为脉冲控制方式，需找到停动该设备对应的单元，并按下这个单元的手动键，启动命令被终止。
海湾火灾报警控制器操作说明

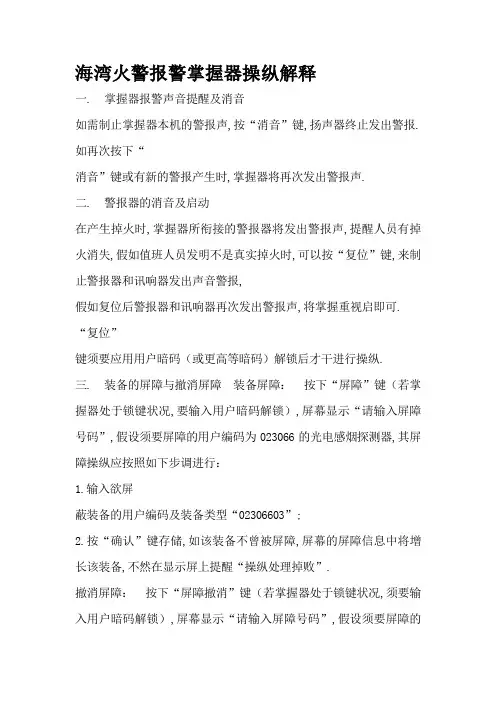

海湾火警报警掌握器操纵解释一. 掌握器报警声音提醒及消音如需制止掌握器本机的警报声,按“消音”键,扬声器终止发出警报.如再次按下“消音”键或有新的警报产生时,掌握器将再次发出警报声.二. 警报器的消音及启动在产生掉火时,掌握器所衔接的警报器将发出警报声,提醒人员有掉火消失,假如值班人员发明不是真实掉火时,可以按“复位”键,来制止警报器和讯响器发出声音警报,假如复位后警报器和讯响器再次发出警报声,将掌握重视启即可.“复位”键须要应用用户暗码（或更高等暗码）解锁后才干进行操纵.三. 装备的屏障与撤消屏障装备屏障：按下“屏障”键（若掌握器处于锁键状况,要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为023066的光电感烟探测器,其屏障操纵应按照如下步调进行：1.输入欲屏蔽装备的用户编码及装备类型“02306603”;2.按“确认”键存储,如该装备不曾被屏障,屏幕的屏障信息中将增长该装备,不然在显示屏上提醒“操纵处理掉败”.撤消屏障：按下“屏障撤消”键（若掌握器处于锁键状况,须要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为101022的光电感烟探测器,屏障操纵应按照如下步调进行：1.输入欲撤消屏障装备的用户编码及装备类型“10102203”;2.按“确认”键存储,如该装备已被屏障,此装备被撤消屏障,显示屏提醒“操纵处理成功”,不然在显示屏上提醒“操纵处理掉败”.四. 复位功效当掉火或故障等处理完毕后,按下“复位”键可对掌握器进行复位操纵（当键盘处于锁键状况,需输入用户暗码）,同时因体系在操纵进程中,屏幕会提醒等待信息,此时操纵人员应稍等少焉,待体系完成此项操纵后在进行其它操纵.火警报警掌握器操纵解释掉火处理：当产生掉火时,起首应按“消音”键中断警报声.然后应依据掌握器的报警信息检讨生掉火的部位,确认是否有火警产生;假如为气体灭火区的掉火则须起首按下响应区气体灭火掌握卡的停动按钮,再确认是否有火警产生;若确认有火警产生,应依据火情采纳响应措施.例如：* 启动报警现场的声光警报器发出掉火声光提醒,通知现场人员撤离;* 拨打消防报警德律风报警;* 启动消防灭火装备等.若为误报警,应采纳如下措施：* 检讨误报掉火部位是否尘土过大.温渡过高,确认是否是因为工资或其它身分造成误报警;*按“撤消”键使掌握器恢复正常状况,不雅察是否还会误报;假如仍然产生误报可将其隔离,并尽快通知装配单位或厂家进行维修.故障与平常处理：当产生故障时,起首应按“消音”键中断警报声.然后应依据掌握器的故障信息检讨产生故障的部位,确认是否有故障产生;若确认有故障产生,应依据情形采纳响应措施：* 当报主电故障时,应确认是否产生市电停电,不然检讨主电源的接线.熔断器是否产生断路.主电断电情形下,备电可以持续供电8小时;* 当报备电故障时,应检讨备用电池的衔接器及接线;当备用电池持续工作时光超出8小时后,也可能因电压过低而报备电故障;* 若为现场装备故障,应实时维修,若因特别原因不克不及实时消除的故障,应将其隔离,待故障消除后再应用装备释放功效将装备恢复;* 当产生故障原因不明或无法恢复时,请尽快通知装配单位或厂家进行维修;* 若体系产生平常的声音.光指导.气息等情形时,应立刻封闭电源,并尽快通知装配单位或厂家.启动/停动：当确认产生掉火时,可经由过程手动方法快速启动消防灭火装备.起首应确认该装备为总线制装备照样气体灭火装备.* 总线制装备：依据手动消防启动盘的透明窗内的提醒信息找到要启动的装备对应的单元,按下这个单元的手动键,敕令灯点亮,启动敕令发出.若再次按下该键则敕令灯熄灭,启动敕令被终止;* 气体灭火装备：确认火警现场人员是否已全体撤离完毕,如已撤离完毕,打开气体灭火掌握卡面板上的手动许可锁使之置于手动许可状况（许可灯点亮）,找到着火区域对应的启动按钮用力按下并保持30秒即完成启动;假如没有火情则按下停动按钮以便停滞延时并制止主动灭火.此操纵关系重大,必须经由培训的人员才可操纵！键盘解锁：掌握器开机默以为锁键状况,若进行敕令功效键（除“消音”键外）操纵,液晶屏显示一个请求输入暗码的画面,此时输入准确的用户暗码并按下“确认”键,才可持续操纵,同时完成键盘解锁.呵护备电：当应用备电供电时,应留意供电时光不该超出8小时,若超出8小时应封闭掌握器的备电开关,待主电恢复时再打开,以防蓄电池破坏.。
海湾火灾报警控制器操作说明
海湾火灾报警控制器操作说明一、?控制器报警声音提示及消音?如需禁止控制器本机的警报声，按“消音”键，扬声器终止发出警报。
如再次按下“消音”键或有新的警报发生时，控制器将再次发出警报声。
二、?警报器的消音及启动在发生火警时，控制器所连接的警报器将发出警报声，提示人员有火警存在，如果值班人员发现不是真实火警时，可以按“复位”键，来禁止警报器和讯响器发出声音警报，如果复位后警报器和讯响器再次发出警报声，将控制器重启即可。
“复位”键需要使用用户密码（或更高级密码）解锁后才能进行操作。
三、?设备的屏蔽与取消屏蔽?设备屏蔽：?按下“屏蔽”键（若控制器处于锁键状态，要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为023066的光电感烟探测器，其屏蔽操作应按照如下步骤进行：1、输入欲屏蔽设备的用户编码及设备类型“02306603”；2、按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示“操作处理失败”。
取消屏蔽：?按下“屏蔽取消”键（若控制器处于锁键状态，需要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为101022的光电感烟探测器，屏蔽操作应按照如下步骤进行：1、输入欲取消屏蔽设备的用户编码及设备类型“”；2、按“确认”键存储，如该设备已被屏蔽，此设备被取消屏蔽，显示屏提示“操作处理成功”，否则在显示屏上提示“操作处理失败”。
四、?复位功能?当火警或故障等处理完毕后，按下“复位”键可对控制器进行复位操作（当键盘处于锁键状态，需输入用户密码），同时因系统在操作过程中，屏幕会提示等待信息，此时操作人员应稍等片刻，待系统完成此项操作后在进行其它操作。
火灾报警控制器操作说明火警处理：?当发生火警时，首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查生火警的部位，确认是否有火灾发生；如果为气体灭火区的火警则须首先按下相应区气体灭火控制卡的停动按钮，再确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
GST200主机说明书
前言JB-QB-GST200火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活等特点。
系统采用128×64点汉字液晶显示，全汉字操作及提示界面。
控制器汉字容量1927个，并可根据工程需要作相应字库，现场只需更改汉字点阵字库。
打印机可打印系统所有报警、故障及各类操作的汉字信息。
最大容量为242个总线制报警联动控制点，具有全面的现场编程能力。
JB-QB-GST200智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制模块连接，构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
目录第一部分概述 (1)第一章公司简介 (2)第二章JB-QB-GST200火灾报警控制器(联动型)简介 (3)第二部分结构.安装.调试 (5)第三章JB-QB-GST200控制器结构及配置说明 (6)3.1 控制器典型配置及内部结构概述 (6)3.2 JB-QB-GST200火灾报警控制器（联动型）面板说明 (7)3.2.1 显示操作区 (8)3.2.2 总线制控制区 (9)3.2.3 多线制控制区 (9)3.3 内部结构及连线说明 (10)3.3.1 控制器显示操作部分结构说明 (10)3.3.2 手动盘结构说明 (11)3.3.3 多线制模块结构说明 (12)3.3.4 控制器电源系统说明 (12)3.4 控制器对外接线端子说明 (13)第四章安装与调试 (14)4.1 开箱检查 (14)4.2 机柜的安装条件及方式 (14)4.3 开机检查 (15)4.4 外部设备检查 (15)4.5 接线和设置 (15)4.6 调试 (15)第三部分系统应用 (16)第五章一般性用户使用说明 (17)5.1 开机、关机与自检 (17)5.2 常规键盘操作 (18)5.2.1 键盘的命令功能和字符功能 (18)5.2.2 数据输入的一般方法 (18)5.2.3 信息查看操作的方法 (18)5.3 键盘解锁和锁键盘 (19)5.3.1 键盘解锁 (19)5.3.2 锁键 (19)5.4 注册信息检查 (19)5.4.1 检查手动盘配置 (19)5.4.2 检查通讯设备（火灾显示盘）及外部设备配置 (20)5.4.3 检查从机配置 (21)5.5 联动公式检查 (21)5.6 信息显示与记录 (22)5.6.1 操作处理信息 (22)5.6.2 事件信息 (22)5.6.3 运行记录检查 (25)5.6.4 信息的打印 (26)5.7 消音 (27)5.8 火警及故障的处理 (27)5.8.1 故障的一般处理方法 (27)5.8.2 火警的一般处理方法 (27)5.9 设备的隔离与取消隔离 (27)5.9.1 设备隔离 (27)5.9.2 取消隔离 (28)5.9.3 查看隔离信息 (29)5.10 防盗控制设置 (29)5.11 启动方式设置 (30)5.12 总线制被控设备的手动启动与停动操作 (31)5.12.1 对外部设备进行手动启动操作的条件 (31)5.12.2 利用主机键盘进行的启动/停动操作 (31)5.12.3 利用手动消防启动盘进行的手动启动/停动操作 (32)5.13 总线制设备的自动联动控制 (32)5.13.1 实现自动联动的条件 (32)5.13.2 自动联动逻辑的实现 (32)5.13.3 延时启动的停动控制 (32)5.14气体灭火设备的启动和停止控制 (33)5.14.1气体灭火设备的启动条件 (33)5.14.2气体灭火设备的手动启动控制 (33)5.14.3气体灭火设备的自动联动控制 (34)5.14.4气体灭火设备的紧急停动控制 (34)5.15 复位功能 (34)第六章系统管理员操作指南 (36)6.1 修改时间 (36)6.2 密码设定 (36)6.2.1 密码的分类 (36)6.2.2 密码的更改 (37)6.3 对比度设置 (38)6.4 设备定义 (38)6.4.1 现场设备定义的内容 (38)6.4.2 设备定义操作 (39)6.4.3 现场设备的定义实例 (41)6.4.4 分区分层方式火灾显示盘定义实例 (42)6.4.5 手动消防启动盘控制一般性设备的定义实例 (43)6.4.6 手动消防启动盘控制气体灭火设备启动定义实例 (43)6.5 自动联动公式的编辑方法 (43)6.5.1 联动公式的格式 (43)6.5.2 联动公式的编辑 (44)6.6 打印方式设置 (47)6.7 气体喷洒允许控制设置 (48)第四部分更进一步的说明 (49)第七章多线制控制盘操作使用说明 (50)7.1 多线制分板功能设定 (50)7.2 多线制模块控制板功能设定 (52)7.3 操作使用说明 (52)7.4 与LD-8302B切换模块接线说明 (54)7.5 多线制模块控制应用举例 (54)第八章系统调试功能说明 (55)8.1 进入和退出调试状态 (55)8.2 调试状态下的开机操作 (55)8.3 调试状态操作 (56)8.4 设备注册设置 (57)8.5 设备直接启动设置 (57)8.6 设备直接停动设置 (58)8.7 网络通讯设置 (58)8.8 初始化28256 (58)第九章网络系统功能 (59)9.1 概述 (59)9.2 网卡的基本结构描述 (59)9.3 网络系统的连接 (59)9.3.1 GST控制网络的连接 (59)9.3.2 CRT、远程监控系统的连接 (59)9.4 GST控制网络 (60)9.4.1 网络构成简介 (60)9.4.2 网络功能 (60)9.4.3 组网方式 (61)9.4.4 GST网络系统应用示例 (62)9.5 远程监控网络系统 (62)9.5.1 远程网络概述 (62)9.5.2 网络功能及组网方式 (63)9.6 CRT显示系统 (64)9.6.1 功能介绍 (64)9.6.2 设置及操作 (64)9.7 网络故障信息显示 (65)第五部分用户须知 (66)第十章故障、异常信息处理和定期检查 (67)10.1 一般性故障处理 (67)10.2 错误及异常信息处理 (67)10.3 定期检查和更换 (69)第十一章注意事项 (71)附录一技术指标 (72)附录二设备类型表 (73)附录三标准汉字码表 (74)附录四调试表格 (81)附录五整机内部接线示意图 (82)第一部分概述公司简介JB-QB-GST200火灾报警控制器（联动型）简介第一章公司简介海湾安全技术股份有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
海湾火灾报警控制器操作说明
海湾【2 】火警报警掌握器操作解释一. 掌握器报警声音提醒及消音如需制止掌握器本机的警报声,按“消音”键,扬声器终止发出警报.如再次按下“消音”键或有新的警报产生时,掌握器将再次发出警报声.二. 警报器的消音及启动在产生掉火时,掌握器所衔接的警报器将发出警报声,提醒人员有掉火消失,假如值班人员发明不是真实掉火时,可以按“复位”键,来制止警报器和讯响器发出声音警报,假如复位后警报器和讯响器再次发出警报声,将掌握重视启即可.“复位”键须要应用用户暗码（或更高等暗码）解锁后才能进行操作.三. 装备的屏障与撤消屏障装备屏障：按下“屏障”键（若掌握器处于锁键状况,要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为023066的光电感烟探测器,其屏障操作应按照如下步骤进行：1.输入欲屏蔽装备的用户编码及装备类型“02306603”;2.按“确认”键存储,如该装备不曾被屏障,屏幕的屏障信息中将增长该装备,不然在显示屏上提醒“操作处理掉败”.撤消屏障：按下“屏障撤消”键（若掌握器处于锁键状况,须要输入用户暗码解锁）,屏幕显示“请输入屏障号码”,假设须要屏障的用户编码为101022的光电感烟探测器,屏障操作应按照如下步骤进行：1.输入欲撤消屏障装备的用户编码及装备类型“10102203”;2.按“确认”键存储,如该装备已被屏障,此装备被撤消屏障,显示屏提醒“操作处理成功”,不然在显示屏上提醒“操作处理掉败”.四. 复位功效当掉火或故障等处理完毕后,按下“复位”键可对掌握器进行复位操作（当键盘处于锁键状况,需输入用户暗码）,同时因体系在操作进程中,屏幕会提醒等待信息,此时操作人员应稍等少焉,待体系完成此项操作后在进行其它操作.火警报警掌握器操作解释掉火处理：当产生掉火时,起首应按“消音”键中断警报声.然后应依据掌握器的报警信息检讨生掉火的部位,确认是否有火警产生;假如为气体灭火区的掉火则须起首按下响应区气体灭火掌握卡的停动按钮,再确认是否有火警产生;若确认有火警产生,应依据火情采取响应措施.例如：* 启动报警现场的声光警报器发出掉火声光提醒,通知现场人员撤离;* 拨打消防报警德律风报警;* 启动消防灭火装备等.若为误报警,应采取如下措施：* 检讨误报掉火部位是否尘土过大.温渡过高,确认是否是因为工资或其它身分造成误报警;*按“撤消”键使掌握器恢复正常状况,不雅察是否还会误报;假如仍然产生误报可将其隔离,并尽快通知安装单位或厂家进行维修.故障与平常处理：当产生故障时,起首应按“消音”键中断警报声.然后应依据掌握器的故障信息检讨产生故障的部位,确认是否有故障产生;若确认有故障产生,应依据情形采取响应措施：* 当报主电故障时,应确认是否产生市电停电,不然检讨主电源的接线.熔断器是否产生断路.主电断电情形下,备电可以持续供电8小时;* 当报备电故障时,应检讨备用电池的衔接器及接线;当备用电池持续工作时光超过8小时后,也可能因电压过低而报备电故障;* 若为现场装备故障,应实时维修,若因特别原因不能实时消除的故障,应将其隔离,待故障消除后再应用装备释放功效将装备恢复;* 当产生故障原因不明或无法恢复时,请尽快通知安装单位或厂家进行维修;* 若体系产生平常的声音.光指导.气息等情形时,应立刻封闭电源,并尽快通知安装单位或厂家.启动/停动：当确认产生掉火时,可经由过程手动方法快速启动消防灭火装备.起首应确认该装备为总线制装备照样气体灭火装备.* 总线制装备：依据手动消防启动盘的透明窗内的提醒信息找到要启动的装备对应的单元,按下这个单元的手动键,敕令灯点亮,启动敕令发出.若再次按下该键则敕令灯熄灭,启动敕令被终止;* 气体灭火装备：确认火警现场人员是否已全体撤离完毕,如已撤离完毕,打开气体灭火掌握卡面板上的手动许可锁使之置于手动许可状况（许可灯点亮）,找到着火区域对应的启动按钮用力按下并保持30秒即完成启动;假如没有火情则按下停动按钮以便停滞延时并制止主动灭火.此操作关系重大,必须经由培训的人员才可操作！键盘解锁：掌握器开机默以为锁键状况,若进行敕令功效键（除“消音”键外）操作,液晶屏显示一个请求输入暗码的画面,此时输入准确的用户暗码并按下“确认”键,才可持续操作,同时完成键盘解锁.破坏备电：当应用备电供电时,应留意供电时光不应超过8小时,若超过8小时应封闭掌握器的备电开关,待主电恢复时再打开,以防蓄电池破坏.。
GST200火灾报警控制器安装使用说明书
图2-9
其中：
L、G、N：交流220V接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上NC短接时，为常闭无源输出；当NO短接时，为常开无源输出。
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出，带检线功能，终端需要接的Ω电阻，输出时有DC
24V/0.15A的电源输出；
反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。反馈信号消失或控制器进行复位操作后，此灯熄灭。
屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时此灯自动熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障或控制器本身出现故障。除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。
安装与调试
第三章
第四章
四.1
四.2
GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。
GST200火灾报警控制器（联动型）的外观示意图及内部结构图如图2-1、图2-2所示（具体的内部连接线见“附录六 整机内部接线示意图”）。
1.3功能强、控制方式灵活
1.4
本控制器为一个完全开放的系统，可通过扩展接口连接数字化网络系统，完成控制器网络通讯要求。同时本控制器可挂接防盗模块并设有自动防盗功能，可自动定时开启和关闭防盗模块。
1.5智能化操作、简单方便
1.6
GST200主机说明书
控制板设有三个键及三个指示灯，其作用说明如下：
（1）消音键：用于终止多线制控制盘发出的警报声。
（2）自检：用于检查多线制控制盘面板上的指示灯及警报声是否正常。
（3）复位键：各个单元全部回零。
（4）消音指示灯：按下消音键将多线制控制模块发出的警报声终止后，此灯点亮。
2.7具备全面自检功能的多线制控制模块
本控制器最多可配置8路多线制控制模块，并具有输出线路断路、短路和指示灯检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性。
2.8独立的气体喷洒控制密码和联动公式编程
本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控。
前言
JB-QB-GST200火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活等特点。系统采用128×64点汉字液晶显示，全汉字操作及提示界面。控制器汉字容量1927个，并可根据工程需要作相应字库，现场只需更改汉字点阵字库。打印机可打印系统所有报警、故障及各类操作的汉字信息。最大容量为242个总线制报警联动控制点，具有全面的现场编程能力。JB-QB-GST200智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制模块连接，构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
海湾消防系统操作说明
消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。
（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。
9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。
打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。
２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。
３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。
GST-200火灾报警控制系统软件用户手册Ver.1.01,2006.04
GST-200火灾报警控制系统软件用户手册(Ver1.01,2006.04)海湾安全技术有限公司目录第1章系统简介 (1)1.1系统特点 (1)1.2系统配置 (1)1.2.1 软件环境 (1)1.2.2 硬件环境 (2)第2章系统的安装及卸载 (2)2.1安装程序 (2)2.2执行程序 (5)2.3卸载程序 (5)第3章用户使用说明 (6)3.1概述 (6)3.2用户操作步骤及说明 (6)3.2.1 标准工具条 (6)3.2.2 系统导航操作列表 (10)3.2.3 控制器操作 (12)3.2.4 分区定义 (13)3.2.5 回路设备配置 (15)3.2.6 联动公式配置 (18)3.2.7 手动盘定义 (22)3.2.8 显示盘定义 (23)3.2.9 回路计算 (25)3.2.10 实时操作 (27)3.2.11 报表系统 (28)第4章操作流程图 (30)第1章系统简介1.1系统特点GST-200火灾报警控制系统是新一代海湾消防控制系统，它的主要功能是用于调试和配置及监控海湾消防系统。
系统在整体上界面美观、大方、人机界面友好, 功能完备,操作灵活，可与海湾集团公司所生产的GST200火灾报警控制器(联动型)通讯，可将回路设备、手动盘设备、联动公式等进行定义，并将这些定义信息下载到控制器或从控制器上传至本系统中，从而大大简化了消防系统的工程调试工作，方便现场调试人员进行工程定义及诊断。
它主要具有以下主要功能：●定义系统中的控制器●定义控制器的回路●定义控制器的联动公式●定义手动盘●定义回路设备●定义防火分区●对定义信息的上传下载●软件与控制器的通讯测试●设备实时操作●回路计算●报表系统1.2系统配置1.2.1软件环境操作系统：Win98,Win2000,WinXP1.2.2硬件环境●内存：256M以上●CPU：PIII 1G以上●硬盘：2G以上第2章系统的安装及卸载2.1安装程序本系统的安装程序发布文件名称为Setup.exe，双击setup文件，系统提示开始安装火灾报警控制系统软件，如图1所示：图1点击“下一步”按钮系统弹出询问选择目的路径对话框，如图2所示：图2系统默认安装到Program Files目录下的Gst Software子目录，用户可以更改此安装目录。
GST200火灾报警控制器(联动型)安装使用说明书
In1、In2（n=1~6）：见第七章《配接多线制》。
安装与调试
第四章
开箱检查
四.1
订货检查
四.1.1
检查控制器装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等，核对无误后再对控制器外观进行必要的检查。检查中如发现有不符合要求的情况请与我公司联系。
1.7窗口化、汉字菜单式显示界面
1.8
本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“”、“”键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。
1.9全面的自检功能
1.10
注册过程中，显示的控制器配置（包括手动消防启动盘、多线制模块等）是否与实际相符。
进入正常监视状态后，观察有无电源故障，操作主键盘、手动消防启动盘键盘是否有嘀嘀声，以及附加配备的设备是否正常。
如在某一步发现异常，应按第八章的故障处理部分适当处理，如问题继续存在，应通知我公司技术服务部。
外部设备检查
四.4
火警传输故障/屏蔽灯：黄色，此灯闪亮表示控制器检测到火警传输线路上的设备故障；此灯常亮表示控制器屏蔽掉火警传输线路上的设备，当设备恢复正常后此灯自动熄灭。
气体灭火喷洒请求灯：红色，此灯亮表示控制器已发出气体启动命令，启动命令消失或控制器进行复位操作后，此灯熄灭。
气体灭火气体喷洒灯：红色，气体灭火设备喷洒后，控制器收到气体灭火设备的反馈信息后此灯亮。反馈信息消失或控制器进行复位操作后，此灯熄灭。
海湾火灾报警简要操作说明
火灾报警操作说明火警处理：当发生火警时，首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
例如：✧启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；✧拨打消防报警电话报警；✧启动消防灭火设备等。
若为误报警，应采取如下措施：✧检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；✧按“复位”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其屏蔽，并尽快通知安装单位或厂家进行维修。
故障与异常处理：当发生故障时，首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生；若确认有故障发生，应根据情况采取相应措施：✧当报主电故障时，应确认是否发生主电停电，否则检查主电源的接线、熔断器是否发生断路。
主电断电情况下，备电可以连续供电8小时；✧当报备电故障时，应检查备用电池的连接器及接线；当备用电池连续工作时间超过8小时后，也可能因电压过低而报备电故障；✧若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后再利用设备释放功能将设备恢复；✧当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；✧若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。
启动/停动：✧当确认发生火警时，可通过手动方式快速启动消防灭火设备。
首先应确认该设备为总线制设备还是直控设备。
✧总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
若再次按下该键则命令灯熄灭，启动命令被终止；✧直控设备：根据直接控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。
若该设备为电平控制方式，再次按此该键则命令灯熄灭，启动命令被终止；若该设备为脉冲控制方式，需找到停动该设备对应的单元，并按下这个单元的手动键，启动命令被终止。
海湾火灾报警控制器操作说明
海湾火灾报警控制器操作说明
一、控制器报警声音提示及消音
如需禁止控制器本机的警报声，按“消音”键，扬声器终止发出警报。
如再次按下“消音”键或有新的警报发生时，控制器将再次发出警报声。
二、警报器的消音及启动
在发生火警时，控制器所连接的警报器将发出警报声，提示人员有火警存在，如果值班人员发现不是真实火警时，可以按“复位”键，来禁止警报器和讯响器发出声音警报，如果复位后警报器和讯响器再次发出警报声，将控制器重启即可。
“复位”键需要使用用户密码（或更高级密码）解锁后才能进行操作。
三、设备的屏蔽与取消屏蔽
设备屏蔽：
按下“屏蔽”键（若控制器处于锁键状态，需要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为023066的光电感烟探测器，其屏蔽操作应按照如下步骤进行：1、输入欲屏蔽设备的用户编码及设备类型“02306603”；2、按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示“操作处理失败”。
取消屏蔽：
按下“屏蔽取消”键（若控制器处于锁键状态，需要输入用户密码解锁），屏幕显示“请输入屏蔽号码”，假设需要屏蔽的用户编码为101022的光电感烟探测器，屏蔽操作应按照如下步骤进行：1、输入欲取消屏蔽设备的用户编码及设备类型“10102203”；2、按“确认”键存储，如该设备已被屏蔽，此设备被取消屏蔽，显示屏提示“操作处理成功”，否则在显示屏上提示“操作处理失败”。
四、复位功能
当火警或故障等处理完毕后，按下“复位”键可对控制器进行复位操作（当键盘处于锁键状态，需输入用户密码），同时因系统在操作过程中，屏幕会提示等待信息，此时操作人员应稍等片刻，待系统完成此项操作后在进行其它操作。
GST200火灾报警控制器(联动型)安装使用说明书
上图说明：
①按键板②转接板③ 液晶④灯板
主控部分各模块之间的连线如图2-6所示。
图2-6
上图接线说明：
1主板与转接板连接线：20P柔性扁平电缆。
2
3转接板与按键板连接线：12 P柔性扁平电缆。
4
5液晶背光：两根，驱动液晶背光照明电源线。
6
7液晶数据线：18P柔性扁平电缆。
8
9转接板与灯板连接线：12 P柔性扁平电缆。
系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，需要维修。
主电工作灯：绿色，控制器使用主电源供电时点亮。
备电工作灯：绿色，控制器使用备用电源供电时点亮。
监管灯：红色，此灯亮表示控制器检测到总线上的监管类设备报警，控制器进行复位操作后，此灯熄灭。
火警传输动作/反馈灯：红色，此灯闪亮表示控制器对火警传输线路上的设备发启动信息；此灯常亮表示控制器接收到火警传输设备反馈回来的信号，控制器进行复位操作后，此灯熄灭。
声光警报器屏蔽灯：黄色，指示声光警报器屏蔽状态，声光警报器屏蔽时，此灯点亮。
声光警报器消音灯：黄色，指示报警系统内的警报器是否处于消音状态。当警报器处于输出状态时，按“警报器消音/启动”键，警报器输出将停止，同时警报器消音指示灯点亮。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器将再次输出，同时警报器消音指示灯熄灭。
Cn+、Cn-（n=1~6）：见第七章《配接多线制》；
In1、In2（n=1~6）：见第七章《配接多线制》。
安装与调试
第四章
开箱检查
四.1
订货检查
四.1.1
检查控制器装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等，核对无误后再对控制器外观进行必要的检查。检查中如发现有不符合要求的情况请与我公司联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海湾火灾自动报警系统操作说明（200型）1．查看故障报警信息和操作方法：
当火灾报警系统某个报警出现故障时，火灾报警系统讯响器发出故障报警声，报警主机会显示当前故障信息、故障总数和地点。
同时打印机也会打印当前故障信息。
值班人员应先按下“消音”
键，同时将该故障信息记录下来，同时联系我单位技术员进行维修或处理。
2. 查看火灾报警信息和操作方法：
当某个报警点位发生火灾报警信号的时候，消防主机报火灾警。
消防主机会显示当前报警点位的信息和地点，同时打印机会打印当前信息。
值班人员应先查看消防主机显示的报警信息，随后携带通讯工具到现场查看，如发生火灾，应立即疏散人员并组织相关管理人员进行灭火，并拨打“119”。
若到现场未发生火灾，应返回消防值班室，对消防主机进行“复位”操作。
若复位后仍报警，先将消防报警主机取消“自动”状态在进行复位。
然后通知我公司技术员。
3.报警、故障点位临时屏蔽和取消屏蔽操作方法：
当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽。
屏蔽操作：例如001001探测器需要隔离，在键盘按“屏蔽”键，屏幕上显示“请输入屏蔽号码”。
输入“00100103”，“03是代表探测器，如果是手动报警按钮则后两位输入11，声光报警器13，线型感温08，动力配电35；输入完成后按“确认”键，操作成功，
火灾报警主机“屏蔽”灯亮。
取消屏蔽：取消屏蔽和设置屏蔽一样。
在键盘上按“取消屏蔽”键，屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽，在键盘上输入00100103输入完成按确认键，操作成功屏幕显示操作成功。
同时屏蔽灯熄灭。
4.火灾自动报警系统自动状态的设置和取消：
设置自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“全部自动”设置好后按“确认”键。
操作成功后，报警主机“自动启动”灯亮。
取消自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“禁止自动”设置好后按“确认”键。
操作成功后，报警主机“自动启动”灯熄灭。
5.基本操作：
复位：在键盘按“复位”键，屏幕显示输入密码，由于该主机未设置密码，直接按“确认”键，主机自动复位。
消音：在键盘上按“消音”键，报警主机讯响器停止声响。
注：由于该报警主机未设置密码，当进行操作需要输入密码时直接按“确认”键进入下一步操作。
