2018沪科版物理八年级第四章第五节《科学探究：凸透镜成像》练习题含解析

合集下载

八年级物理全册第四章第5节科学探究：凸透镜成像同步练习 (新版)沪科版

《科学探究：凸透镜成像》练习一、单选题1、某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像(如图所示)，为使光屏上清晰的像变大些，下列调节方法可行的是( )A. 将蜡烛适当远离透镜，光屏适当靠近透镜B. 将蜡烛适当靠近透镜，光屏适当远离透镜C. 将光屏适当远离透镜, 蜡烛、透镜位置保持不变D. 将蜡烛适当靠近透镜，光屏、透镜位置保持不变2、在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜(焦距约为13 cm)、光屏处于如图所示的位置时，在光屏上恰好得到一个清晰的像.利用这一成像规律可以制成( )A. 照相机B. 投影仪C. 放大镜 D. 潜望镜3、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙，则( )A. 小红离小强的距离近B. 小明和小红离小强的距离相同C. 小红要使底片上的像与小明的一样大，在她移动位置后，应再减小镜头到底片的距离D. 小红要使底片上的像与小明的一样大，在她移动位置后，应再增大镜头到底片的距离4、投影仪是平面镜教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一个与水平面成45°角的平面镜，右边竖直放置一屏幕.物体发出的光线经过凸透镜和平面镜后，可在屏幕上成一清晰的像.一名教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是( )A. 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B. 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C. 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D. 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离5、把一个凸透镜对准太阳光，在距凸透镜10 cm处得到一个最小最亮的光斑.若将一物体放在此透镜前15 cm处，经凸透镜所成的像是( )A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、放大的虚像D. 正立、缩小的虚像6、某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示.他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像( )A. 光屏应向左移动，成缩小的像B. 光屏应向右移动，成放大的像C. 光屏应向左移动，成放大的像D. 光屏应向右移动，成缩小的像7、如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上( )A. 无像B. 成倒立、缩小的实像C. 成倒立、放大的实像D. 成正立、放大的实像8、在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26 cm时，在光屏上得到一个清晰缩小的实像，已知蜡烛位于凸透镜的左侧.下列说法正确的是( )A. 该凸透镜的焦距大于13 cmB. 只将凸透镜向左移动，可以在光屏上得到清晰放大的像C. 只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像D. 将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜二、填空题9. 如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是_____cm；当物距为30 cm时的成像特点可应用于_____(填“照相机”“投影仪”或“放大镜”).10、用照相机拍一朵盛开的荷花，荷花到镜头的距离要大于_____.若要把荷花的像拍得更大些，则应使照相机的镜头_____(填“远离”或“靠近”)荷花.11、在探究“凸透镜成像规律”的实验中，如图所示，F点为凸透镜的焦点，当把蜡烛放在图中_____点时，从光屏这边透过凸透镜观察烛焰时，看到了一个正立，放大的虚像，生活中的_____就是利用此原理制成的.三、解答题12、某次实验时,在暗室中需要用平行光照亮一个物体。

沪科版物理八年级上同步检测4.5科学探究：凸透镜成像(word版,含答案解析)

小军将制好的水透镜、蜡烛和光屏安装在水平光具座上，点燃蜡烛并调节烛焰中心、水透镜中心和光屏中心在同一高度，之后将水透镜的位置固定，调节蜡烛和光屏的位置，在光屏上观察到与烛焰等大的清晰的像，如图。
在水透镜中水量适当增加或减少后，仅通过左右移动蜡烛或仅通过左右移动光屏的方法，光屏上仍能呈现出烛焰清晰的像。请对上述调节中使光屏上仍能成烛焰清晰像的所有可能的成像情景，分别说明应将蜡烛或光屏向哪个方向调节。
11. B
【解析】根据凹透镜的三条特殊光线可知，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。故A错误；
根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，故B正确；
根据凹透镜的三条特殊光线可知，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。故C错误；
根据凸透镜的三条特殊光线可知，平行于主光轴的光线经凸透镜折射后将过焦点，故D错误。
2. 如图所示属于凹透镜的是
A. B.
C. D.
3. 如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是
A. 照相机B. 电影放映机C. 放大镜D. 投影仪
4. 将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为。若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距
投影是利用凸透镜成倒立、放大、实像的原理工作的，故C正确；
岸上的景物在水中的倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故D错误。
9. C
【解析】凸透镜成像时，在光屏上形成倒立的实像。小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，蜡烛应相对于凸透镜向上移。所以可以将蜡烛向上移，或将凸透镜向下移，或将光屏向上移。

沪科版初中物理八年级第四章第五节科学探究：凸透镜成像(2)成像练习题及答案

沪科版初中物理八年级第四章第五节科学探究：凸透镜成像(2)成像练习题及答案基础训练一、填空题1．在探究凸透镜成像规律的时候，应先将凸透镜的光心、烛焰的中心、光屏的中心调整到__________________，这样才能使烛焰的像成在______________。

2．将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可透过凸透镜观察到_________、_________的虚像。

3．凸透镜成放大实像和缩小实像的分界点是_________；凸透镜成实像和虚像的分界点是_________。

4．在探究凸透镜成像的实验中，当凸透镜成实像时，在将蜡烛从远处移向凸透镜的过程中，像到凸透镜的距离变_________。

二、选择题5．凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、缩小的实像，物体离凸透镜的距离是（）A．u<10cm B．10cm<u<20cm C．u>10cm D．u>20cm6．将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑。

当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、缩小的实像7．将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（）A．20cm B．15cm C．10cm D．5cm8．把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立、等大的实像，若把蜡烛向远离凸透镜的方向移动5cm，并移动光屏，在光屏上可以看到（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．倒立等大的实像三、实验题9．如图所示是赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是＿＿＿＿＿＿＿。

沪科版-物理沪科八年级同步测试4.5 科学探究凸透镜成像第2课时凸透镜成像

2018-2019学年沪科版八年级物理上册同步练习班级姓名第四章多彩的光第五节科学探究：凸透镜成像第2课时凸透镜成像1．将一凸透镜正对太阳，可在距透镜20 cm处得到一个最小、最亮的光斑。

若将一个物体放在此透镜前30 cm处，则可在透镜另一侧得到( C ) A．倒立、缩小的实像B．正立、缩小的实像C．倒立、放大的实像D．正立、放大的虚像2．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜、光屏置于光具座如图所示的位置时，下列说法正确的是( C )A．此时在光屏上一定能得到一个倒立、放大、清晰的烛焰的像B．透镜不动，将蜡烛和光屏的位置对调一下，一定能得到一个倒立、缩小、清晰的烛焰的像C．不论蜡烛放在凸透镜左方何处(焦点处除外)，去掉光屏而用眼睛从右到左沿主光轴直接观察，一定能看到清晰的烛焰的像D．将凸透镜替换为一块凹透境，则不论蜡烛放在凹透镜左方何处，都不能成像3．如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB 在图中__Ⅲ__区域，箭头方向向__上__(选填“上”或“下”)。

4．如图所示，小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范。

在图示位置时，烛焰恰好在光屏上成清晰的像。

(1)这个像的成像原理与__照相机__(选填“放大镜”“投影仪”或“照相机”)相同。

若将蜡烛向右移动少许，则应将光屏向__右__(选填“左”或“右”)移动才能再次在光屏上成清晰的像，此时像__变大__(选填“变大”或“变小”)。

(2)再在凸透镜左侧附近放置一凹透镜(图中未画出)，这时需要将光屏向__右__(选填“左”或“右”)移动才能在光屏上成清晰的像。

5．小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像(未画出)。

下列说法中正确的是( B )A．凸透镜的焦距为25 cmB．屏上的像是倒立、缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D．取走光屏，则凸透镜不成像6．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置。

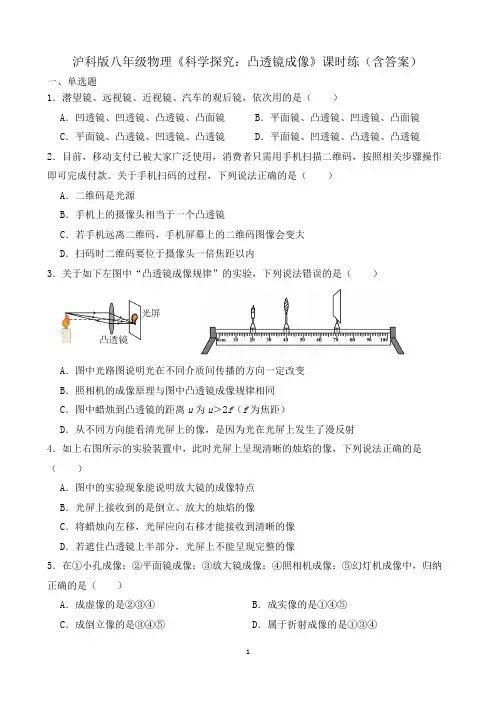

沪科版八年级物理《科学探究：凸透镜成像》课时练(含答案)

沪科版八年级物理《科学探究：凸透镜成像》课时练（含答案）一、单选题1．潜望镜、远视镜、近视镜、汽车的观后镜，依次用的是（）A．凹透镜、凹透镜、凸透镜、凸面镜 B．平面镜、凸透镜、凹透镜、凸面镜C．平面镜、凸透镜、凹透镜、凸透镜 D．平面镜、凹透镜、凸透镜、凸透镜2．目前，移动支付已被大家广泛使用，消费者只需用手机扫描二维码，按照相关步骤操作即可完成付款。

关于手机扫码的过程，下列说法正确的是（）A．二维码是光源B．手机上的摄像头相当于一个凸透镜C．若手机远离二维码，手机屏幕上的二维码图像会变大D．扫码时二维码要位于摄像头一倍焦距以内3．关于如下左图中“凸透镜成像规律”的实验，下列说法错误的是（）A．图中光路图说明光在不同介质间传播的方向一定改变B．照相机的成像原理与图中凸透镜成像规律相同C．图中蜡烛到凸透镜的距离u为u＞2f（f为焦距）D．从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射4．如上右图所示的实验装置中，此时光屏上呈现清晰的烛焰的像，下列说法正确的是（）A．图中的实验现象能说明放大镜的成像特点B．光屏上接收到的是倒立、放大的烛焰的像C．将蜡烛向左移，光屏应向右移才能接收到清晰的像D．若遮住凸透镜上半部分，光屏上不能呈现完整的像5．在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中，归纳正确的是（）A．成虚像的是②③④B．成实像的是①④⑤C．成倒立像的是③④⑤D．属于折射成像的是①③④6．一束光通过透镜的光路如图所示，其中正确的光路图是（）A．B．C．D．7．在太阳光底下可以点燃火柴的是（）A．凸透镜B．凹透镜C．平面镜D．凸面镜8．如图所示，最近流行的“自拍神器”给旅行者自拍带来方便，下列说法正确的是（）（8题）（9题）（10题）A．手机的摄像头相当于凹透镜B．为了使身后的人能全部被摄入镜头，应将自拍杆拉长C．手机镜头上的灰尘会被拍摄在照片上D．利用自拍杆可以减小物距，增大取景范围9．截至2022年3月24日，“祝融号”火星车在火星表面工作306个火星日，如图所示是导航地形照相机拍摄到火星车在火星巡视的图片。

教科版2018_2019年八年级物理上册第四章第五节科学探究：凸透镜成像第3课时凸透镜成像规律的应用练习含答案

第五节科学探究：凸透镜成像第3课时凸透镜成像规律的应用1．用焦距为15 cm 的凸透镜观察邮票上较小的图案，则邮票到透镜的距离应( C )A ．大于15 cmB ．大于30 cmC ．小于15 cmD ．小于30 cm2．电影放映机也是利用凸透镜成像原理的机器，若放映的电影胶片距镜头28厘米时，银幕上可以得到一个放大的实像，则镜头的焦距大约是( B )A ．10厘米B ．20厘米C ．30厘米D ．56厘米3．人们常用手机进行“自拍”，手机的镜头相当于一个__凸__透镜；“自拍”时，手机镜头到人的距离应__大于__(选填“大于”“小于”或“等于”)透镜的二倍焦距。

4．如图所示，小勇利用焦距为10 cm 的放大镜看自己的手指纹时，应将手指放在距放大镜__小于__(选填“大于”“小于”或“等于”)10 cm 的位置。

当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、__缩小__(选填“放大”“缩小”或“等大”)的实像。

4．下列光学仪器中能成倒立、缩小实像的是( A ) A ．照相机 B ．凸面镜 C ．平面镜 D ．幻灯机5.如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( C )A ．放大镜B ．电影放映机C ．照相机D ．投影仪6．昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm ，利用凸透镜能成正立、放大的像的原理可以方便地观察小昆虫。

在一次实验中，小明不小心把盒盖上的凸透镜打碎了。

为了修好观察盒，老师分别给他提供了焦距为4 cm 、8 cm 、10 cm 和12 cm 的凸透镜各一个，他应该选择( D )A ．焦距为4 cm 的凸透镜B ．焦距为8 cm 的凸透镜C ．焦距为10 cm 的凸透镜D ．焦距为12 cm 的凸透镜7．在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m 处的人脸拍摄成数码相片，通过信号线传递给计算机识别。

沪科版物理八年级上一课一练4.5第五节科学探究：凸透镜成像(word版,含答案解析)

4.5第五节科学探究：凸透镜成像一、单项选择题（共15小题；共45分）1. 一位同学利用如图所示的器材做实验，先用焦距为的凸透镜甲进行实验，在屏上得到了清晰的缩小实像。

接下来他想改用焦距为的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则A. 将光屏适当左移，可得到倒立放大的实像B. 将光屏适当左移，可得到倒立缩小的实像C. 将光屏适当右移，可得到倒立放大的实像D. 将光屏适当右移，可得到倒立缩小的实像2. 一滴水滴在水平放着的玻璃板上，人看到压在玻璃板下的字是A. 等大的虚像B. 等大的实像C. 缩小的实像D. 放大的虚像3. 如图所示，小芳同学在做“探究凸透镜成像规律”的实验时，烛焰在光屏上成了一个清晰的像。

下列说法正确的是A. 光屏上的像是倒立、放大的实像B. 实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C. 为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的白纸板D. 要使光屏上烛焰的像变大，只需将蜡烛远离凸透镜4. 下列关于几种光学仪器成像的说法中正确的是A. 投影仪成正立放大的实像B. 照相机成倒立缩小的实像C. 凸透镜成正立缩小的实像D. 放大镜成正立等大的虚像5. 下列关于实像的说法，正确的是A. 眼睛能看见的像是实像B. 凸透镜成的像是实像C. 能在光屏上得到的像是实像D. 与物体一样大小的像是实像6. 关于透镜，下列说法正确的是A. 凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点B. 不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变C. 放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴D. 凸透镜有两个虚焦点，凹透镜有两个实焦点7. 下列光学仪器中，对光有发散作用的是A. 平面镜B. 潜望镜C. 凸透镜D. 凹透镜8. 关于凸透镜和凹透镜的区别，下列说法正确的是A. 放在太阳光下，出现一大块光斑的透镜是凸透镜B. 用透镜观察景物，放大的透镜是凹透镜C. 用手摸形状，中间比边缘薄的透镜是凹透镜D. 以上说法都对9. 下列光学仪器中，成放大实像的是A. 放大镜B. 照相机C. 幻灯机D. 平面镜10. 如图所示为小刚同学“探究凸透镜成像规律”的实验装置。

八年级物理全册 4.5《科学探究：凸透镜成像》同步练习(含解析)(新版)沪科版

4.5科学探究：凸透镜成像一、夯实基础1．下列关于透镜的知识，叙述正确的是（）A．凸透镜是很厚的透镜，凹透镜是很薄的透镜B．透镜只能用透明玻璃制造C．王红戴的近视眼镜的镜片中间厚、边缘薄D．凸透镜表面越凸，焦距越短2．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A．老花镜是一种凸透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷原来是个近视眼3．正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变小．透镜的焦距是（）A．5cm B．10cm C．15cm D．30cm4.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的（）A．过L2的二倍焦距点 B．过L2的焦点C．平行于L2的主光轴 D．过L2的二倍焦距以外的点二、能力提升5. 如图所示，遮光板A与光屏B平行放置且相距为d．在A的中央挖一直径为d1的圆孔，并在孔内嵌入与孔等大的薄透镜L．现有一束平行光束垂直照射遮光板，在光屏上形成了一个直径为d2的圆形光斑，则该透镜的焦距大小可能为（）A．d1d2 /d1+d2 B．d2d /d1+d2 C．d1d /d1−d2 D．d1d2 /d2−−d16.如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（）A．0.1m B．0.2m C．0.3m D．0.5m7.图中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M 上呈现一个比圆孔P大的圆形光斑，则嵌人圆孔P的那个光学器（）A．只能是凹透镜B．只可能是凹透镜或厚平板玻璃C．只可能是凹透镜或凸透镜D．凹透镜、凸透镜、厚平板玻璃都有可能8.下图所示光路图中，正确的是（）三、课外拓展9. 如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来．10. 如图所示为小明做“探究凸透镜成像规律的实验装置图．透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）A．光屏向左移动 B．光屏向右移动C．蜡烛向右移动 D．透镜向右移动四、中考链接11、如图所示，蜡烛放在距离凸透镜2倍焦距以外，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的（）A．A B．B C．C D．D12、如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板参考答案一、夯实基础1、【答案】D【解析】A、根据凸透镜和凹透镜的定义可知，区分凸透镜和凹透镜是看中间比边缘厚或是薄，并不是看整个镜片有多厚或是多薄，故A错误．B、透明物质都要可以做透镜，如冰，故B错误．C、近视眼镜的镜片是凹透镜，中间薄边缘厚，故C错误．D、凸透镜表面越凸，折射能力越强，折射光线就会在距离光心较近的地方相交，所以焦距越短．故D正确．故选D．2、【答案】A【解析】老花镜的镜片中间厚，边缘薄，因此是凸透镜，对光线起会聚作用，同时也可以用来当放大镜使用，故ABC正确；远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正，因此爷爷是个远视眼，故D错误．故选D．3、【答案】D【解析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距．在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑．将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑．光斑的直径是透镜直径的一半，说明太阳光经凸透镜形成的光斑是焦距一半，即焦距是2×15cm=30cm．故选D．4、【答案】A【解析】过主光轴上的一点A发出的光线，经过凸透镜折射后交于主光轴上一点B，并且A、B 两点到光心的距离相等，可知：AO1和O1B为凸透镜的二倍焦距．因为两个透镜完全相同，且AO1=O1B=BO2，所以BO2也是凸透镜L2的二倍焦距，所以光线再经L2折射后仍过L2的二倍焦距点．故选A．二、能力提升5、【答案】D【解析】A、根据凸透镜和凹透镜的定义可知，区分凸透镜和凹透镜是看中间比边缘厚或是薄，并不是看整个镜片有多厚或是多薄，故A错误．B、透明物质都要可以做透镜，如冰，故B错误．C、近视眼镜的镜片是凹透镜，中间薄边缘厚，故C错误．D、凸透镜表面越凸，折射能力越强，折射光线就会在距离光心较近的地方相交，所以焦距越短．故D正确．故选D．6、【答案】A【解析】因为像点M到镜面的距离为0.2m，根据平面镜成像的特点，发光点S（如图所示）离镜面的距离也为0.2m．因为一束平行光经凸透镜折射后要会聚在焦点上，所以点S即为凸透镜的焦点，点S到凸透镜光心的距离为焦距．由图象分析可知：焦距为0.3m-0.2m=0.1m．故选A．7、【答案】C【解析】：①当在P处嵌入一个凹透镜时，因为凹透镜对光线有发散作用，所以光斑要比圆孔P 大．②当在P处嵌入一个焦距较小的凸透镜时，因为凸透镜对光线有会聚作用，光线在PM之间会聚，所以光斑要比圆孔P大．③当在P处嵌入一个时平板玻璃时，因为平板玻璃对光线即没有会聚也没有发散作用，所以光斑与圆孔P一样大．因此嵌人圆孔P的那个光学器可能是凹透镜也可能是凸透镜．故选C．8、【答案】【解析】由焦点发出的光，经凸透镜后平行于主光轴，所以A正确．平行于主光轴的光线，经凸透镜后折射光线会聚于焦点，而B中凸透镜对光线起发散作用了，所以B错误．从焦点发出的光经凹透镜后应更加发散，而C中凸透镜对光线起到会聚作用了，所以C错误．平行于主光轴的光线经凹透镜后，折射光线的反向延长线过焦点．而D中凹透镜对光线起会聚作用了，所以D错误．故选A．．三、课外拓展9、【答案】（1）平行于主光轴的光线经凸透镜折射后射向焦点F；（2）射向焦点F的光线入射到平面镜上，入射点为F，根据反射角等于入射角，画出反射光线；该反射光线是从凸透镜焦点发出的光线，经凸透镜再次折射后将平行于主光轴射出，如图所示：10、【答案】D【解析】根据图示可知，物距等于10cm；AB、因为焦距为15cm，而物距等于10cm，小于焦距，成正立、放大的虚像，不能用光屏承接，故无论向哪里移动光屏也看不到蜡烛的像，故AB错误；C、当蜡烛向右移动时，物距仍然小于焦距，仍然成正立、放大的虚像，不能用光屏承接，故C错误；D、透镜向右移动，当物距大于焦距时，成倒立的实像，光屏能够承接，故D正确．故选D．四、中考链接11、【答案】B【解析】如图点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，调节光屏的位置，在光屏上能得到一个倒立、缩小的实像．故选B．12、【答案】A【解析】A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确．D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板．故本选项说法错误．故选C．。

【每课一测卷】沪科版物理八年级全册科学探究：凸透镜成像

4.5 科学探究：凸透镜成像一．选择题（共7小题）1．下列作图中，不正确的是（）A．B．C．D．2．如图所示，若在虚线框中放入甲透镜，则光线会集中到c点；若在虚线框中放入乙透镜，则光线会集中到a点，关于两个透镜及其对光线的作用的判断，正确的是（）A．甲是凸透镜，对光有会聚作用B．甲是凸透镜，对光有发散作用C．乙是凸透镜，对光有会聚作用D．乙是凸透镜，对光有发散作用3．防控疫情是保护群众生命健康的重要举措，如图所示，市民用手机扫码过程中（）A．手机镜头成像相当于放大镜原理B．手机镜头与二维码的距离大于镜片的二倍焦距C．二维码经过手机镜头所成的是正立、缩小的实像D．二维码经过手机镜头所成的是倒立、放大的实像4．如图所示漫画中，小松鼠在树上玩得正欢，见小狐狸急匆匆从树下跑过，小松鼠感到奇怪。

关于小狐狸是否撒谎的判断，下列说法正确的是（）A．小狐狸撒谎，矿泉水瓶不可能引起火灾B．透明矿泉水瓶中有水时，相当于一个凹透镜，可以使附近的草木着火，引发火灾，故小狐狸没有撒谎C．透明矿泉水瓶中有水时，相当于一个凸透镜，可以使附近的草木着火，引发火灾，故小狐狸没有撒谎D．无法判断小狐狸是否在撒谎5．下列关于物理概念的说法中，错误的是（）A．凹透镜对光有发散作用B．在光的反射、折射现象中光路都是可逆的C．平面镜所成的像一定是虚像，并且像与物的大小相等D．小孔成像所成的像是折射光线的反向延长线相交而成的虚像6．如图所示，装满水的杯子类似一个透镜，在水杯后面放置一个小泥娃，透过水杯进行观察，看到“泥娃”变细了，可以判断泥娃处于（）A．焦点以内B．焦点上C．焦点和二倍焦距点之间D．二倍焦距点以外7．用放大镜观察近处的物体，若适当缩小放大镜与物体间的距离，看到像的大小变化情况是（）A．增大B．缩小C．不变D．以上都有可能二．填空题（共5小题）8．夏天的清晨，花草的叶子上有很多晶莹的露珠，非常漂亮。

透过这些露珠，叶子的叶脉可以看得非常清晰。

沪科版-物理-八年级全一册-4.5科学探究凸透镜成像练习题附答案

4.5《科学探究：凸透镜成像》练习题班级：__________ 姓名：__________一、单选题：（提示：本大题共10小题，下面每小题给出的四个选项中，只有一项是符合题目要求的，相信你一定会作出正确的选择，努力~~加油~~你是最棒的！）1.如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm时，重新调节光屏的位置，清晰可得（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像2.许多照相机镜头到胶片的距离是可调的。

某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像。

如果在拍摄前被摄者和摄影者的距离变远了，为了使他在胶片上仍然成清晰的像，镜头与胶片间的距离应（）A．变小B．变大C．先变小后变大D．先变大后变小3.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（）A．该凸透镜的焦距是20cmB．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜lOcm处移动到30cm处的过程中，像逐渐变小4.如图所示是利用航空摄影拍摄到的故宫一角，如果拍摄时所用照相机的镜头焦距是50mm，则胶片到镜头的距离应（）A．大于100mmB．大于50mm小于100mmC．小于50mmD．等于50mm5.如图所示，点光源位于凸透镜的主轴上，凸透镜位置固定．当点光源位于A点时，它的像在B点；当点光源位于B点时，它的像在C点．则凸透镜位于（）A．A的左侧B．AB之间C．BC之间D．C的右侧6.在研究凸透镜成像实验时，当烛焰离透镜12厘米时成的是放大的实像，当烛焰离透镜7厘米时成的是放大的虚像，则这个透镜的焦距不可能是下列的（）A．8cmB．10cmC．11cmD．14cm7.在焦距为10cm的凸透镜前25cm处放一支点燃的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是（）A．烛焰倒立缩小的实像B．烛焰倒立放大的实像C．烛焰倒立缩小的虚像D．烛焰正立放大的虚像8.在探究凸透镜成像规律的实验中，将蜡烛、凸透镜放在如图所示的位置上，从蜡烛的另一侧透过凸透镜可以直接观察到一个正立、放大的烛焰的像，根据这种成像原理可以制成（）A．平面镜B．照相机C．幻灯机D．放大镜9.蜡烛从到凸透镜距离为3f的地方移动到距离凸透镜1．5f的地方，凸透镜所成的像（）A．逐渐变大B．始终是缩小的C．始终是放大的D．逐渐变小，然后再变大10.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A．10cm＜f＜20cmB．f＞10cmC．f＜10cmD．f＞20cm二、填空题：（提示：本大题共5小题，要仔细思考，认真填写哦~~）。

沪科版八年级物理第四章多彩的光第五节科学探究凸透镜成像规律同步练习(B卷)(解析版)

沪科版八年级物理《第四章多彩的光第五节实验探究:凸透镜成像规律》同步练习B卷(解析版)一．选择题（共15小题）1．透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距2．2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验时的情景，通过水球可以看到她的像，以下有关像的判断及成像规律的应用，说法正确的是（）A．实像凸面镜B．虚像放大镜C．实像照相机D．实像投影仪3．为了校园安全，各学校均安装了监控摄像头，关于监控摄像头成像说法正确的是（）A．与投影仪成像原理相同B．与近视眼镜成像原理相同C．成倒立、缩小的实像D．成正立、缩小的实像4．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜18cm时，重新调节光屏的位置，清晰可得（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像5．下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）6．某同学在做凸透镜成像的实验时，保持凸透镜位置不变，如图所示，先后是蜡烛位于a、b、c、d四点，并分别调整光屏的位置，直至关停出现清晰的像．关于a、b、c、d四点的成像情况，他归纳出下列说法，其中正确的是（）A．蜡烛位于a点时，屏上出现的实像最小B．蜡烛位于c点时，屏上出现的实像最小C．蜡烛位于b点时，成等大倒立的实像D．蜡烛位于d点时，呈放大的虚像7．下列光学现象及其解释正确的是（）8．教室中的投影仪可以把很小的字放大投到屏幕上，那么投影仪的镜头相当于一个（）A．平面镜B．凹透镜C．凸透镜D．凹面镜9．前不久，小丽到浠水一中参观时，在一中校内某处想用照相机拍摄浠水一中科技楼的全景，但发现在该位置只能从观景框中看到科技楼的一部分．小丽接下来的操作如下，其中能拍摄到科技楼全景的是（）A．照相机适当前移，镜头向前伸B．照相机适当后移，镜头向前伸C．照相机适当前移，镜头向后缩D．照相机适当后移，镜头向后缩10．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰、缩小的像．利用这个成像规律可以制成（）A．投影仪B．照相机C．放大镜D．近视镜11．如图A、B、C、D四种光学器件中，属于凸透镜的是（）12．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A．老花镜是一种凸透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷原来是个近视眼13．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）14．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜和蜡烛做“探究凸透镜成像规律”的实验，当烛焰距凸透镜30cm时，重新调节光屏的位置，可以在光屏上得到（）A．正立放大的虚像B．倒立等大的实像C．倒立放大的实像D．倒立缩小的实像15．为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像二．填空题（共8小题）16．现在的手机大多带有照相机功能，其镜头相当于_________镜，拍照时，所成的像是倒立、_________（选填“放大”或“缩小”）的实像．17．探究凸透镜成像规律的实验装置如图所示，焦距为15cm的凸透镜固定在光具座上，位于50cm 刻线处，光屏和点燃的蜡烛位于凸透镜两侧．小明将蜡烛移至25cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的像，则该像是倒立、_________（选填“放大”、“等大”或“缩小”）的实像．18．如图是一款具有摄像功能的手机，摄像头的镜头相当于一个_________镜，图中甲、乙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变），拍摄第二张比拍摄第一张摄像头离小车_________（填“远”或“近”）些．两次拍摄时，摄像头离小车的距离都满足_________（填与焦距之间的关系）．19．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是_________透镜，工人看到的是放大的_________像；检修时还用到了照明灯，这是为了照亮_________（选填“透镜”或“电路板”）．20．照相机的镜头相当于一个凸透镜，如图是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果要让像更大一些，镜头焦距应该调得_________（选填“较大“或“较小“），原因是_________．21．2013年6月20日，航天员王亚平在“天宫一号”进行太空授课，图为王亚平通过悬浮水珠成像的情景．图中水珠相当于_________镜，所成的像为倒立缩小的_________像，在_________中（填一种光学仪器）所成的像也是这种性质的像．22．如图所示，一束平行光经过凸透镜后，在光屏上得到一个最小、最亮的光斑．由此可知，凸透镜对光有_________作用，它的焦距是________cm．23．在“探究﹣凸透镜成像规律”的实验中：（1）如图甲所示，调节烛焰、_________中心和光屏中心，使之在一条与光具座平行的直线上；（2）试验时，蜡烛随着燃烧而变短，光屏上的像向_________（选填“上”或“下”）移动；（3）点燃的蜡烛分别放在a、b、c、d四个不同位置，如图乙所示，其中蜡烛放在_________处所得到的实像最小；放在_________处得到的正立的虚像；在_________处的成像规律是放大镜的原理；（4）照相机的镜头相当于一个凸透镜，如图丙是我国海监人员正在用一台可变焦距的相机拍摄钓鱼岛，如果要让像更大一些，镜头焦距应该调得_________（选填“较大”或“较小”）．三．作图题（共3小题）24．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．25．在如图所示的光路图中，分别填入合适的透镜．26．在图中根据折射光线作出对应的入射光线．四、解答题（共4小题）27．洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜．（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_________cm．（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_________上，为实验探究做好准备．（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止．生活中_________就是利用这一成像原理来工作的．（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的_________．A．凸透镜B．凹透镜（5）若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立_________的实像．（6）如果用不透明纸板将凸透镜上半部分遮住，结果_________．A．没有影响B．不能成像C．成一半的像D．仍能成完整的像，但亮度变暗．28．小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．（1）这个像的成像原理与_________（选填“放大镜”、“投影仪”或“照相机”）相同，若将蜡烛向右移动少许，则应将光屏向_________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要_________些．（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向_________（选填“左”或“右”）移动才能在光屏上成清晰的像．（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直到地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是_________．29．在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的_________是15.00cm．（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将_________（填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间．（3）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四个位置中的_________位置．（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机_________（填“靠近”或“远离”）被拍照的同学，这样才能在观景框内看到全班同学清晰的画面．（5）小明进一步学习知道了眼球的成像原理．一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜_________（填“前”或“后”），这就是近视眼，矫正方法是戴一副由_________（填“凸”或“凹”）透镜片做的眼镜．30．小娟通过实验探究凸透镜成像规律．（1）小娟将焦距为10cm的凸透镜固定在光具座上的适当位置，把点燃的蜡烛置于凸透镜的左侧，光屏置于凸透镜的右侧．调节烛焰、凸透镜和光屏的高度，使它们的中心在_________高度．（2）将蜡烛移到适当位置，改变光屏在光具座上的位置，直到光屏上呈现清晰倒立、放大的实像，此时蜡烛到凸透镜的距离一定大于10cm且小于_________cm，这个实验现象可以说明_________的成像特点．（选填“照相机”、“幻灯机”或“放大镜”）参考答案与试题解析一．选择题（共15小题）1．考点：凸透镜成像规律及其探究实验；凹透镜的发散作用．专题：透镜及其应用．分析：A、掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；B、根据照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的进行分析；C、显微镜的目镜成的是正立放大的虚像；D、根据放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的进行分析．解答：解：A、近视眼镜是凹透镜，对光线有发散作用，故A正确；B、照相时，被照者应站在镜头二倍焦距之外，故B错误；C、显微镜的目镜成正立、放大的虚像，故C错误；D、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D错误．故选：A．点评：此题考查了有关凸透镜成像的规律及应用，同时考查了有关近视眼的成因及矫正，是一道基础性题目．2．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成实像时，物距大于像距，成倒立缩小的实像，应用于照相机．解答：解：根据图示可知，像为倒立、缩小的实像，那么水球相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理．故选C．点评：根据物距和像距的关系，判断凸透镜成像性质和应用，是一种常用的方法，一定要熟练掌握3．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．解答：解：摄像头的原理与照相机原理相同，成倒立、缩小的实像．点评：此题考查了凸透镜成像的规律和应用，属于基础题．4．考点：凸透镜成像规律及其探究实验．专题：应用题；透镜及其应用．分析：（1）要解决此题，需要掌握焦点和焦距的概念．平行于主光轴的光线会聚于一点，此点为凸透镜的焦点．由焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可．（2）掌握凸透镜成像的规律，知道当物距处于1倍焦距和2倍焦距之间时，成倒立、放大的实像．解答：解：从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm；当物体距凸透镜18cm 时，物距u=18cm，其介于1倍焦距和2倍焦距之间，故根据凸透镜成像的规律，此时凸透镜成倒立、放大的实像；故选C．点评：（1）本题考查了凸透镜的焦点、焦距的定义．凸透镜成像的三种情况和应用．（2）学生要熟记规律并能灵活应用规律分析问题，在平时的学习中注意总结规律．5．考点：凸透镜成像规律及其探究实验．分析：（1）掌握凸透镜成像的规律：物距大于2f，成倒立缩小的实像，此时像距处于f和2f之间；物距等于2f，成倒立等大的实像，此时像距等于2f；物距处于f和2f之间，成倒立放大的实像，此时像距大于2f；物距小于f，此时成正立放大的虚像；（2）实像是实际光线会聚而成的，可以成在光屏上；虚像是光线的反向延长线会聚成的，不可以成在光屏上；（3）根据凸透镜成倒立实像的特点，物体在主光轴的下方，则像应成在主光轴的上方．解答：解：A、物距小于f，此时成虚像，不能在光屏上呈现，所以A错误；B、物距大于2f，此时成倒立缩小的实像，像距处于f和2f之间，所以B正确；C、烛焰低于主光轴，此时像应成在主光轴的上方，而光屏偏低，所以不能在光屏上成像，C错误；D、实像与物体在凸透镜的两侧，烛焰的像应成在凸透镜的左侧，所以不能在光屏上成像，所以D 错误．故选B．点评：此题通过一个简单的问题，考查了凸透镜成像的规律，实验器材的调节及成像的条件，考查的很全面．6．考点：凸透镜成像规律及其探究实验．透镜及其应用．分析：根据凸透镜成像规律来分析，物距小于焦距，成正立放大虚像；物距大于焦距小于二倍焦距，成倒立放大实像；物距大于二倍焦距，成倒立缩小实像．解答：解：A、烛焰位于a点时，物距大于二倍焦距，成倒立缩小实像，屏上出现的实像最小，故本选项正确；B、烛焰位于c点时，物距大于焦距小于二倍焦距，成倒立放大实像，屏上出现的实像最大，故本选项错误；C、烛焰位于b点时，物距大于焦距小于二倍焦距，成倒立放大实像，故本选项错误；D、烛焰位于d点时，物距小于焦距，成正立放大虚像，故本选项正确．故选A、D．点评：此题探究凸透镜成像的规律实验，一定要熟练掌握凸透镜成像特点与物距之间的关系．掌握凸透镜成像规律并能灵活运用分析实际问题．7．考点：凸透镜成像的应用；光直线传播的应用；镜面反射；漫反射．专题：应用题．分析：（1）掌握凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（2）小孔成像是光的直线传播的结果．（3）光能传递能量．（4）光滑的平面使光发生镜面反射，粗糙的平面使光发生漫反射．镜面反射和漫反射的区别：平行光射到光滑的平面上，反射光线还是平行光，射向同一个方向；平行光射到粗糙的平面上，反射光线射向四面八方．进入眼睛的光线越多，看到的物体越亮．解答：解：A、投影仪工作时，屏幕上得到倒立、放大的实像，像的特点和幻灯片来比较，不是和现实生活中的物体进行比较的．说法错误，不符合题意．B、小孔成像是利用光的直线传播来解释．说法错误，不符合题意．C、利用激光可以在钢板上打孔，使钢板发生形变，说明光可以传递能量．说法正确，符合题意．D、夜晚用手电筒照射放置在白纸上的镜子，镜子发生镜面反射，纸发生漫反射，人从侧面看时，纸反射的光线进入眼睛多，感到纸比镜子亮．说法错误，不符合题意．故选C．点评：（1）区分漫反射和镜面反射的异同：相同点：两者都遵循光的反射定律．不同点：镜面反射是平行入射，平行反射；漫反射是平行入射，不平行反射．（2）掌握凸透镜、凹透镜、小孔成像、平面镜、凸镜、凹镜成像特点、应用、原理等8．考点：凸透镜成像的应用．专题：透镜及其应用．分析：投影仪是利用凸透镜成倒立、放大的实像原理来工作的．解答：解：投影仪的镜头相当于一个凸透镜，银幕相当于光屏，胶片相当于蜡烛，银幕上得到倒立、放大的实像．故选C．点评：本题考查了凸透镜三种成像情况和应用，是比较基础性的习题．9．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜在成实像时，物距变化，像距也变化，像的大小也跟着变化，具体规律为：“物近像远像变大”．解答：解：根据“物近像远像变大”“物远像近像变小”，小丽同学在学校拍摄浠水一中科技楼的全景照片时，发现镜头中只有科技楼的一部分，在拍摄全景时，必须使像变小，必须减小像距，增大物距，即将照相机远离科技楼，同时将底片像靠近镜头的方向移动．故选D．点评：凸透镜成实像时，满足“物近像远像变大”；成虚像时，满足“物近像近像变小”．10．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成像的规律：当u＞2f时，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．当f＜u＜2f时，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的．当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．解答：解：由图知，物距大于像距，所以此时成倒立、缩小的实像，照相机是根据这个原理制成的．故选B．点评：此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清物距与像距之间的关系．11．考点：辨别凸透镜和凹透镜的方法．专题：透镜及其应用．分析：根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜；中间比边缘薄的透镜是凹透镜．解答：解：由图知，A中透镜中间比边缘薄是凹透镜，B中透镜中间比边缘厚是凸透镜C、D不是透镜是面镜，C是凹面镜，D是平面镜．故选B．点评：判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断．12．考点：透镜及其分类．专题：透镜及其应用．分析：解答本题需掌握：①近视眼是晶状体会聚能力增强，像呈在视网膜的前方，应佩戴凹透镜矫正；凹透镜对光线有发散作用；②远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正；凸透镜对光线有会聚作用．解答：解：老花镜的镜片中间厚，边缘薄，因此是凸透镜，对光线起会聚作用，同时也可以用来当放大镜使用，故ABC正确；远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正，因此爷爷是个远视眼，故D错误．故选D．点评：本题考查学生对远视眼矫正方法的掌握情况，同时要知道凸透镜的特点和具体应用．13．考点：凸透镜成像规律及其探究实验．分析：利用题目中告诉的物距与焦距的关系：物距小于一倍焦距，结合凸透镜成像的规律，即可确定人观察到得烛焰的像的性质，从而可以确定答案．解答：解：当物距小于一倍焦距时，物体在凸透镜成的是正立的放大的虚像．只有选择项C中所示的情况符合这个规律．故选C．点评：这是一道关于凸透镜成像规律的考查的一道比较容易的题目，通过物距与焦距的关系，确定成像的性质，然后与选择项对应确定答案．14．考点：凸透镜成像规律及其探究实验．专题：光的折射、光的色散．分析：首先根据图象得出凸透镜的焦距，根据物距大于2f时，成倒立缩小实像的原理进行分析．解答：解：由图知，凸透镜的焦距为40cm﹣30cm=10cm，烛焰距凸透镜30cm，处于2f之外，此时成倒立缩小的实像．故选D．点评：此题考查了凸透镜成像的规律，要熟练掌握凸透镜成像特点与物距、像距的关系，确定凸透镜的焦距是解决此题的关键．15．考点：凸透镜成像的应用．专题：透镜及其应用．分析：摄像机的镜头是一个凸透镜，掌握凸透镜成像的规律，知道当物距大于2倍焦距时，成倒立缩小的实像．解答：解：摄像头的镜头相当于一个凸透镜，拍摄违章行驶或发生交通事故的现场照片时，物距远大于2倍焦距，所以此时成倒立缩小的实像．故选B．点评：此题考查了凸透镜成像规律的应用，掌握凸透镜成像的特点与物距之间的关系，根据实际情况判断出物距的范围，从而得出成像的特点．二．填空题（共8小题）16．考点：凸透镜成像的应用．专题：透镜及其应用．分析：照相机的镜头相当于一个凸透镜，凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机．解答：解：照相机的镜头相当于一个凸透镜，照相机照相时，底片上得到倒立、缩小的实像．故答案为：凸透；缩小．点评：凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握：u＞2f，成倒立、缩小的实像，应用于照相机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜．17．考点：凸透镜成像规律及其探究实验．专题：探究型实验综合题．分析：根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．解答：解：凸透镜位于50cm刻线处，蜡烛移至25cm刻度线处，物距u=50cm﹣25cm=25cm，凸透镜的焦距是15cm，2f＞u＞f，成倒立、放大的实像．故答案为：放大．点评：凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握．18．考点：凸透镜成像的应用．专题：透镜及其应用．分析：（1）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．（2）凸透镜成实像时，物距减小，像距增大，像增大．解答：解：手机摄像头相当于凸透镜，手机拍摄时，凸透镜成倒立、缩小的实像．凸透镜成实像时，物距减小，像距增大，像变大，甲乙两图比较，乙的像大，所以乙的物距小，所以拍摄第二张比拍摄第一张摄像头离小车近一些．甲乙两图都是倒立、缩小的实像，摄像头离小车的距离都大于二倍焦距．故答案为：凸透；近；大于二倍焦距．点评：凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，是凸透镜成像习题中常用的两个知识点．19．考点：凸透镜成像的应用．专题：透镜及其应用．分析：（1）凸透镜成实像时，u＜f，成正立放大的虚像，应用是放大镜；（2）凸透镜成像时，物体反射的光经过凸透镜折射形成的像，反射的光线越强，像越清楚．解答：解：检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，说明是为了放大线路板，只有凸透镜能起到放大的作用；凸透镜成像时，物距小于焦距，才能成正立放大的虚像；照明灯照亮电路板，电路板反射的光才能越强，经凸透镜折射形成的像才越清楚．故答案为：凸；虚；电路板．点评：凸透镜成像的规律：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．。

沪科版八级物理上《凸透镜成像》同步练习含答案

沪科版八年级物理上册第四章第五节《凸透镜成像》同步练习姓名：_______________班级：_______________一、选择题（共10题）1、下列透镜中，属于凹透镜的是（）A ． B．C D．2、如图是小明同学画的通过凸透镜或凹透镜后折射的光线光路图，正确的是（）A ．B ．C ． D．3、手持一个凸透镜在室内的白墙和窗户之间移动（离墙更近些），在墙上能看到（）A 倒立、缩小的实像B 倒立、放大的实像C 正立、放大的虚像D 正立、缩小的虚像4、把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是( )A．5 cm B．10 cmC．20 cm D．30 cm5、小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像(未画出)．下列说法中正确的是( )A．凸透镜的焦距为25 cmB．屏上的像是倒立缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D．取走光屏，则凸透镜不成像6、某兴趣小组同学在研究凸透镜成像规律试验时，记录并绘制了物体离凸透镜的距离u跟实像到凸透镜的距离v之间的关系如图所示，则凸透镜的焦距为（）A.60cmB.40cmC.20cmD.10cm7、某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（）A．烛焰位于a点时，屏上出现的实像最小B．烛焰位于c点时，屏上出现的实像最大C．烛焰位于b点时，屏上出现的实像最大D．烛焰位于d点时，成正立放大的虚像8、有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、放大的实像．现将物体移到离透镜10cm的地方，移动另一侧光屏，在光屏上能呈现（）A．倒立、放大的实像 B．倒立、缩小的实像C．倒立、等大的实像 D．不成像9、在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B． 6cm C．7cm D． 12cm10、如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。

新泸科版八年级物理下册：专题4.5 科学探究凸透镜成像(精选练习)(原卷版)

沪科版物理第四章《多彩的光》4.5科学探究凸透镜成像精选练习一.选择题1.（2019•怀化）小强在做探究凸透镜成像的规律的实验时，在光屏上得到一个倒立、缩小的清晰的像。

下列器材工作时运用上述成像规律的是（）A．放大镜B．投影仪C．照相机D．平面镜2.（2019春•房山区期末）图所示的透镜中，属于凸透镜的是（）A．B．C．D．3.（2019•烟台）如图所示的是小明同学在做“探究凸透镜成像规律”的实验中的一次实验操作情景，这时烛焰在光屏上成清晰的像。

若将烛焰移动到距离凸透镜15cm处，调节光屏，在光屏上可得到（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像4.（2019•邵阳）小红同学利用爷爷不用了的老花眼镜的一片镜片做凸透镜成像实验，肯定不能得到（）A．放大的实像B．倒立的虚像C．倒立的实像D．放大的虚像5.（2019•深圳）下列与照相机成像原理相同的设备是（）A．放大镜B．近视眼镜C．监控摄像头D．投影仪二．填空题6.（2019春•渭滨区校级月考）在研究凸透镜成像的实验中，如图所示。

（1）把蜡烛放在点，光屏上像最小（2）把蜡烛放在点，光屏上像最大。

（3）把蜡烛放在点，光屏上不成像。

7.（2019春•渭滨区校级月考）随着科技的发展，“刷脸”的时代到来了，如图所示“刷脸机”的摄像头相当于一个凸透镜。

其成像原理是当人站在它的二倍焦距以外，能成一个（选填“正立”或“倒立”）、缩小的实像；当人远离“刷脸机”时，这个像将（选填“变大”、“变小”或“不变”）。

8.（2019春•渭滨区校级月考）天宫一号绕地球运动一圈约1.5小时，宇航员在天宫一号做实验。

如图所示，通过水球看到王亚平的像是（选填“实像”、“虚像”），水球相当于（选填“平面镜”、“凸透镜”、“凹透镜”），王亚平与她的像是在水球的（选填“同侧”、“异侧”）。

9.（2019春•琼中县期中）小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所示放置时，蜡烛通过凸透镜在光屏上成一个倒立（填“放大”或“缩小”）的实像，（填“照相机”或“幻灯机”）就是利用凸透镜的这个特点制成的。

沪科版-物理-八年级全一册第四章第五节科学探究凸透镜成像作业

《沪科版第四章第五节科学探究：凸透镜成像》作业积累●整合1、如图1所示的六只透镜，你能分出哪是凸透镜，哪是凹透镜吗？图12、跟主光轴平行的光线经凸透镜折射后将在主光轴上的一点，这个点叫做凸透镜的，到叫做焦距。

3、当物体到凸透镜的距离大于两倍焦距时，在透镜的一侧光屏上得到、的像，此像是（填“实”或“虚”像）像。

当物距大于焦距小于2倍焦距时，在一侧光屏上得到、的像。

当物体到凸透镜距离小于焦距时，此时光屏上（填“能”或“不能”）得到像，如在光屏一侧透过透镜可以看到、的像。

4、凸透镜对光线起作用，凹透镜对光线起作用，它们都是由于光通过透镜射而形成的。

5、完成图4-5-2中的光路图。

图26、在办公室的玻璃板上滴一滴水，透过这滴水可看到玻璃板下压着的字画放大了，这是由于水滴相当于（）A、凸透镜B、凹透镜C、平面镜D、凸镜拓展●应用7、在图3中的各方框内填上恰当的光学元件。

图38、在圆形鱼缸里养的鱼，从侧面看起来比真实的鱼要大，这是因为圆形鱼缸相当于一个，所以看到的“鱼”是鱼的。

体温计的横截面是形，每个棱相当于一个，看到的水银柱将比实际的（选填“粗”或“细”）。

9、在“研究凸透镜成像”的实验中，当蜡烛到透镜的距离是20cm时，在透镜另一侧的光屏上得到一个放大的像，则下列判断中不正确的是（）A、该透镜的焦距是20cmB、该透镜可作为放大镜使用C、当蜡烛到透镜的距离是40cm时，光屏上可得到缩小的像D、当蜡烛到透镜的距离是10cm时，光屏上得不到像。

10、要在距凸透镜25cm的光屏上得到一个清晰缩小的实像，在以下凸透镜中，应选用焦距为多少的凸透镜？（）A、5cmB、10cmC、20cmD、30cm11、在用光具座做“研究凸透镜成像的实验”时，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，如图4，并分别调整光屏的位置，则：⑴把烛焰放在点，屏上出现的实像最大。

⑵把烛焰放在点，屏上出现的实像最小。

⑶把烛焰放在点，当屏上出现清晰的像时，屏距凸透镜最远。
