机械加工工艺规程10.1 工艺过程10.1.1 生产过程与工艺过程(1) 生产过程生产过程是指把原材料(半成品)转变为成品的全过程。

机械产品的生产过程,一般包括:①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造、生产计划的编制,生产资料的准备;②毛坯的制造,如铸造、锻造、冲压等;③零件的加工,如切削加工、热处理、表面处理等;④产品的装配,如总装,部装、调试检验和油漆等;⑤生产的服务,如原材料、外购件和工具的供应、运输、保管等。

机械产品的生产过程一般比较复杂,目前很多产品往往不是在一个工厂内单独生产,而是由许多专业工厂共同完成的。

例如:飞机制造工厂就需要用到许多其他工厂的产品(如发动机、电器设备、仪表等),相互协作共同完成一架飞机的生产过程。

因此,生产过程即可以指整台机器的制造过程,也可以是某一零部件的制造过程。

(2) 工艺过程工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品或半成品的过程。

如毛坯的制造,机械加工、热处理、装配等均为工艺过程。

在工艺过程中,若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量,使之成为合格零件的工艺过程,称为机械加工工艺过程。

同样,将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程,称为装配工艺过程。

机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容。

10.1.2 机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的,而工序又可分为若干个安装、工位、工步和走刀,毛坯就是依次通过这些工序的加工而变成为成品的。

(1) 工序工序是指一个或一组工人,在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

区分工序的主要依据,是工作地点(或设备)是否变动和完成的那部分工艺内容是否连续。

如图4.1所示的零件,孔1需要进行钻孔和铰孔,如果一批工件中,每个工件都是在一台机床上依次地先钻孔,而后铰孔,则钻孔和铰孔就构成一个工序。

机械加工工艺及装备

机械加工工艺及装备

1 机械制造业
生产各类机械设备和零部 件的行业,如汽车制造、 航空航天等。
2 金属加工行业
加工金属材料的行业,如 钢铁、铝制品、工程机械 等。
3 电子制造业
生产电子器件和电路板的 行业,如手机、电脑、电 视等。
机械加工工艺的优势和局限性
优势
提供高精度的加工能力,批量生产效率高,适用于 各种材料。
局限性
常见的机械加工工艺
1 铣削
通过旋转刀具切削工件表面,用于加工各种 平面和曲线形状。
2 钻削
利用旋转的钻头在工件表面形成孔洞,常用 于钻孔和制作螺纹。
3 磨削
利用磨削磨料对工件表面进行切削和磨光, 提高工件的表面质量。
4 锯割
通过旋转锯片对工件进行切割,常用于金属 和木材的切割。
机械加工装备的分类
机械加工工艺及装备
机械加工工艺及装备是制造业中至关重要的一部分。本演示将介绍机械加工 工艺的定义、常见工艺、机械加工装备的分类和发展趋势,以及应用机械加 工工艺的行业,深入探讨其优势和局限性。
机械加工工艺的定义
1 什么是机械加工工艺?
机械加工工艺是通过机械装备对工件进行形状和尺寸上的变化,以达到所需的工艺要求。
工艺复杂、成本较高,对操作人员的技术要求较高。
结论及展望
机械加工工艺及装备在现代制造业中扮演着重要角色,随着技术的不断进步, 机械加工工艺将进一步实现自动化和智能化,并提供更高的加工精度和效率。
传统机床
如铣床、钻床、磨床等,通过人工操作进行加工。
数控机床
利用计算机控制系统进行加工,提高加工精度和效率。
机械加工工艺的发展趋势
1
自动化和智能化
采用机器人、自动化设备和智能化技术,提高生产效率和产品质量。

机械加工工艺装备

机械加工工艺装备

VS
增材制造技术
增材制造技术如3D打印等,将为机械加 工工艺装备带来新的制造方式。这种技术 能够快速、灵活地制造出复杂形状的零件 ,降低制造成本和提高生产效率。
绿色制造的推广
节能减排技术
随着环保意识的提高,节能减排技术 将在机械加工工艺装备中得到广泛应 用。通过采用高效节能技术和环保排 放技术,降低装备运行过程中的能耗 和排放,实现绿色制造。
循环利用技术
循环利用技术是绿色制造的重要组成 部分。通过采用再制造、再生利用等 技术,对机械加工工艺装备进行修复、 再利用,延长装备使用寿命,减少资 源浪费。
THANKS FOR WATCHING
感谢您的观看
促进技术创新
工艺装备的发展和应用是 推动机械制造业技术创新 的重要手段,能够促进产 业升级和转型。
机械加工工艺装备的发展历程
古代机械加工工艺装备
现代机械加工工艺装备
以手工工具为主,如铁锤、锯、刨等, 主要用于简单的金属加工。
随着计算机技术和智能制造的发展, 数控机床、智能夹具等高精度、高效 率的工艺装备成为主流。
磨削加工
总结词
磨削加工是一种高精度的加工方法,通过磨具对工件进行磨削,实现工件表面 的超精加工。
详细描述
磨削加工过程中,磨具的高速旋转产生切削力,对工件表面进行磨削,使工件 表面达到极高的精度和光洁度。常见的磨削加工有平面磨削、外圆磨削和内圆 磨削等。
特种加工
总结词
特种加工是一种新兴的加工方法,通过物理或化学方法实现工件材料的去除或变 形,具有非传统加工的特点。
刀具种类繁多,根据不同的加工需求可分 为通用刀具和专用刀具,还可按材料、切 削方式等进行分类。
刀具的切削参数
刀具的材料

“手柄座”零件的机械加工工艺规程及工艺装备设计

“手柄座”零件的机械加工工艺规程及工艺装备设计

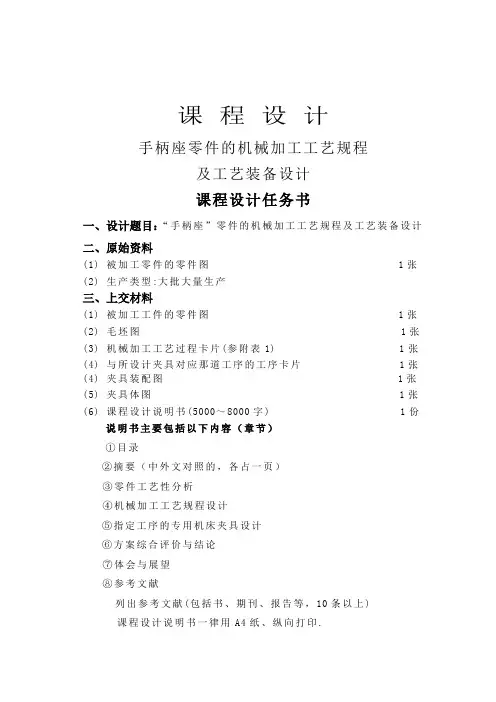

课程设计手柄座零件的机械加工工艺规程及工艺装备设计课程设计任务书一、设计题目:“手柄座”零件的机械加工工艺规程及工艺装备设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000~8000字) 1份说明书主要包括以下内容(章节)①目录②摘要(中外文对照的,各占一页)③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等,10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩:指导教师日期成绩评定采用五级分制,即优秀、良好、中等、及格和不及格。
