10KV真空断路器的使用和维护

10KV真空断路器的使用和维护10KV真空断路器是一种高压电力设备，用于控制和保护电力系统中的电流。

它具有很多优点，如操作可靠、体积小、重量轻、维护简单等。

为了确保断路器的正常运行和延长其使用寿命，下面就10KV真空断路器的使用和维护进行详细介绍。

一、使用：1.安装：在安装真空断路器时，应根据制造商提供的安装说明进行正确的安装。

确保断路器固定牢固，安装位置通风并远离有害气体。

同时，确保与其他设备和电线的良好连接。

2.试运行：在开始正常使用断路器之前，应进行试运行。

首先检查设备的工作状态，如真空度、机械运动、电器和操作机构的各种保护装置。

然后，通过进行一些简单的运行测试来验证断路器的性能，包括分合闸试验和传动试验。

3.操作：在操作断路器时，必须操作准确，并按照正确的顺序和步骤进行。

先关闭断路器的二次电源，然后才能合闸。

在断电之前，应先分闸，等待一段时间，确保电压等值为零后，再打开断路器。

4.维护记录：对于使用和维护过程中的细节，应及时记录下来，并建立相应的档案。

这些记录将有助于日后的维护工作，有助于诊断潜在的问题和快速排除故障。

二、维护：1.定期检查：应定期对真空断路器进行检查，以确保其正常运行。

这种检查可以包括检查电流、电压、真空度、机械部件的磨损程度等。

同时，还应检查连接螺丝和连接器的紧固度，并检查绝缘部位是否存在漏电等问题。

2.清洁维护：在断路器的日常使用中，可能会积累灰尘、风油粉等污染物，导致断路器的性能下降。

因此，定期使用干净的布或吹气工具清洁真空断路器，尤其是机械部件和触头等部分。

3.防护维护：为了防止真空断路器因外界环境的影响而产生故障，应采取相应的防护措施。

例如，在容易湿气较大的环境中，可以在断路器的周围增加防水罩，以防止设备受潮。

同时，还应定期对周围环境进行清理，避免维修杂物对断路器的影响。

4.周期维护：对于真空断路器的一些特殊部件，如真空燃烧室、触头等，可以进行定期更换或维修。

状态检修下的真空断路器的维护与检修试验

状态检修下的真空断路器的维护与检修试验真空断路器是一种常见的电气设备，用于在电气系统中保护设备和人员免受电气故障的影响。

为了确保真空断路器的正常运行和安全性能，必须进行维护和检修试验。

本文将介绍真空断路器的维护与检修试验内容及步骤。

一、真空断路器的维护内容1. 外观检查：检查真空断路器的外观是否完好无损，有无明显的腐蚀、变形或损坏。

确保断路器的绝缘罩、连接件、接地装置等部件完好无损。

2. 确认标志和铭牌：确认真空断路器上的标志和铭牌是否清晰可见、完整无损。

确认铭牌上的额定参数是否与实际使用参数一致。

3. 清扫外表面：定期清扫真空断路器的外表面，去除污垢和灰尘，保持清洁。

4. 紧固部件检查：检查断路器的紧固部件是否松动或损坏，如有发现应及时紧固或更换。

5. 接地系统检查：检查真空断路器的接地系统是否良好，确保接地电阻符合要求。

6. 绝缘检查：使用绝缘电阻测试仪对断路器的绝缘性能进行检验，确保绝缘性能符合要求。

二、真空断路器的检修试验内容1. 静态特性检验：使用直流电源对断路器进行静态特性检验，检查断路器的导通电阻、绝缘电阻、分合闸时间等参数是否符合要求。

2. 动态特性检验：使用交流电源对断路器进行动态特性检验，检查断路器的分合闸速度、分合闸次数、闭合效果等参数是否符合要求。

3. 环境适应性试验：在不同的环境条件下对断路器进行试验，包括高温、低温、高湿、低压、高海拔等环境条件下的性能测试。

4. 长期运行试验：对断路器进行长期运行试验，观察断路器在长时间运行中的稳定性和可靠性。

5. 脉冲耐压试验：使用脉冲耐压测试仪对真空断路器进行脉冲耐压试验，检查其耐受高压脉冲的能力。

6. 防护性能试验：对断路器的操作机构、遮断室、绝缘罩等部件进行防护性能测试，确保其能够有效防护操作人员。

状态检修下的真空断路器的维护与检修试验

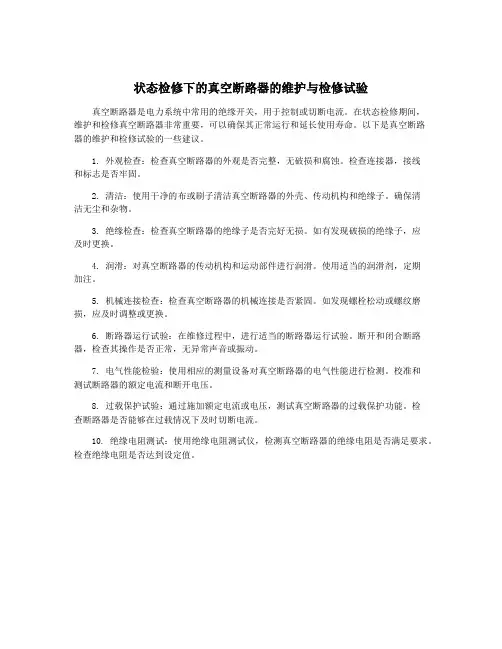

状态检修下的真空断路器的维护与检修试验
真空断路器是电力系统中常用的绝缘开关，用于控制或切断电流。

在状态检修期间，
维护和检修真空断路器非常重要，可以确保其正常运行和延长使用寿命。

以下是真空断路
器的维护和检修试验的一些建议。

1. 外观检查：检查真空断路器的外观是否完整，无破损和腐蚀。

检查连接器，接线
和标志是否牢固。

2. 清洁：使用干净的布或刷子清洁真空断路器的外壳、传动机构和绝缘子。

确保清
洁无尘和杂物。

3. 绝缘检查：检查真空断路器的绝缘子是否完好无损。

如有发现破损的绝缘子，应
及时更换。

4. 润滑：对真空断路器的传动机构和运动部件进行润滑。

使用适当的润滑剂，定期
加注。

5. 机械连接检查：检查真空断路器的机械连接是否紧固。

如发现螺栓松动或螺纹磨损，应及时调整或更换。

6. 断路器运行试验：在维修过程中，进行适当的断路器运行试验。

断开和闭合断路器，检查其操作是否正常，无异常声音或振动。

7. 电气性能检验：使用相应的测量设备对真空断路器的电气性能进行检测。

校准和
测试断路器的额定电流和断开电压。

8. 过载保护试验：通过施加额定电流或电压，测试真空断路器的过载保护功能。

检
查断路器是否能够在过载情况下及时切断电流。

10. 绝缘电阻测试：使用绝缘电阻测试仪，检测真空断路器的绝缘电阻是否满足要求。

检查绝缘电阻是否达到设定值。

真空断路器的运行维护

真空断路器的运行维护一、真空断路器正常运行时的检查1、合闸状态时的检查1)真空断路器操动机构应在合闸位置；2)真空断路器主轴滚轮离开油缓冲器；3)分闸弹簧处于贮能拉伸状态；4)真空灭弧室动触杆留露在导向板下的长度约4~5mm；5)真空灭弧室内的波纹管可见(用陶瓷管无此项)；6)真空断路器上下支架的示温片应无明显变化。

2、导电部位的检查1)上下支架的外部连接螺栓；2)上支架固定真空灭弧室螺栓；3)下支架导电夹螺栓。

上述螺栓不应有松动。

3、传动部件的检查1)拐臂与灭弧室动端杆的3根轴，两端挡卡；2)拉杆与拐臂的固定螺母及犟母；3)6只固定支柱绝缘子的M20螺栓(在真空断路器框架)；4)固定真空断路器的安装螺栓；5)机构大轴与断路器拐臂的连接螺母及犟母；6)传动连接杆的焊接部位有无断裂；7)主传动轴的轴销有无松动脱落。

禁止将任何东西放在真空断路器上静支架，以防止落下时打坏真空灭弧室。

4、真空灭弧室内部检查1)触头烧损情况检查真空断路器灭弧室经过多次开断短路电流后，触头在电弧作用下有烧损，规定电损失不大于3mm，检查方法是测量真空开关管的开距，以此与上次结果作比较；用直流电阻测量法检查回路电阻；测量压缩行程是否有明显变化。

触头有烧损后，经过调整满足技术参数要求，仍可继续使用(与其他要求综合判断)。

2)真空断路器灭弧室真空度检查看真空断路器灭弧室外玻璃(陶瓷)管的外观有无裂纹、破损；真空灭弧室两端焊接面有无明显的变化、移动、脱落；拆开拉杆与拐臂的连接轴销，用手拉动触杆检查其是否能自动返回，使真空灭弧室动触头始终自保持在闭合状态(外部气压使触头接触)，当自闭力很小或不返回时，说明真空度减小。

利用绝缘耐压来检验(定性)。

如10kV空断路器当绝缘水平低于42kV时，表明真空度下降，应予以更换。

二、真空断路器异常运行时的检查1、真空断路器的真空室损坏在巡视中若发现真空断路器的真空室损坏，但没有造成接地或短路时，应立即向调度申请将此路负荷倒出，同时打开重合闸连接片。

真空断路器运行维护办法

真空断路器运行维护办法真空断路器是高压电气设备中常用的一种断路器，其主要特点是具有可靠性高、维护简单、操作方便等优点。

本文将介绍真空断路器的运行维护办法，以确保其长期稳定运行。

1.前置条件在进行真空断路器维护之前，需要考虑以下几个前置条件：1.了解真空断路器的原理和构造2.具有专业的电气知识和技能3.熟悉安全操作规程2.运行维护流程真空断路器的运行维护一般需要以下流程：1.开始维护前的准备工作2.维护的具体步骤及注意事项3.维护后的测试和记录2.1 开始维护前的准备工作在进行真空断路器的维护之前，需要作好以下准备工作：1.关机，并断开电源2.清理现场，确保工作环境干燥、整洁3.准备必要的工具和配件4.做好防止误操作的措施，如开启锁定装置等2.2 维护的具体步骤及注意事项真空断路器的维护主要包括以下几个环节：2.2.1 清洁和检查将真空断路器内部和外部清洁干净，检查零部件是否正常工作，如发现松动、裂纹或老化等现象，需要及时更换或修理，并进行记录。

在清洁和检查过程中，需要做好防止误操作的措施，避免误触电气部件。

2.2.2 维护真空区真空区是真空断路器的关键部分，也是需要重点维护的部位。

首先需要检查真空区密封性能，确保真空度符合要求。

其次需要检查真空区内的电极状态，如发现电极损坏或磨损过度，需要进行更换或修理，并且要根据要求进行真空区抽真空和注气操作。

2.2.3 保护装置的检查和测试真空断路器中还包括了保护装置，如过流保护、欠压保护和温度保护等，这些装置需要定期进行检查和测试，确保其可靠性和正确性。

2.2.4 联动装置的检查和测试真空断路器在运行中还需要与其他装置联结，如电动机、变压器等，这些联动装置需要定期进行检查和测试，确保其互联互通的可靠性。

2.3 维护后的测试和记录在完成以上维护工作之后，需要进行测试和记录，包括以下几个方面：1.对真空度、绝缘电阻、跳闸时间等进行测量和记录；2.对于发现的问题，需要统计并记录；3.对于维护后的测试数据和记录，需要进行归档保管。

真空断路器的常见故障处理及维护和修理保养

真空断路器的常见故障处理及维护和修理保养真空断路器的常见故障处理1、真空真空泡真空度降低在真空泡内开断电流并进行灭弧。

由于真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低，故障不易被发觉，其不安全程度远宏大于其它显性故障。

显现真空度降低的紧要原因有：真空泡内波形管的材质或制作工艺存在问题，多次操作后显现漏点；真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；分体式真空断路器在操作时，由于操作连杆的距离比较大，直接影响真空断路器的同期、弹跳、超行程等特性，使真空度降低的速度加快。

真空度降低将严重影响真空断路器开断电流的本领和使用寿命，在真空度比较低时还会引起真空断路器的爆炸，所以在进行真空断断路器定期检修时，必需使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有确定的真空度；当真空度降低时，必需更换真空泡，并做好行程、同期、弹跳等特性试验。

2、真空断路器合闸失灵真空断路器拒绝合闸，有四个方面的原因：线路上有故障；操作不当；操作、合闸问题或二次回路故障；断路器本体传动机构和操动机构的机械故障。

处理断路器拒绝合闸故障，必需擅长区分故障范围先判定是否断路器合于预伏故障线路上引起跳闸，可从合闸操作时有无短路电流引起的表计指示冲击摇摆及有无照明灯蓦地变暗，电压表指示蓦地下降来判定。

如判明线路有故障，隔离故障区域后再投断路器。

判明是否属于操作不当，应检查有无装合闸保险，掌控开关是否复位过快或未到位以及转换开关是否位置正确等。

检查操作合闸电源电压是否过高或过低，检查操作合闸保险是否熔断或接触不良，检查掌控开关及辅佑襄助触头是否接触不良，回路是否断线或接线错误。

检查操动机构是否卡死，辅佑襄助触头和机构调整是否不当。

一般是操作机构连接部件的间隙不合格造成的，需要检查并更换新的高硬度的合格零件。

3、真空断路器分闸失灵依据故障原因的不同可分为：真空断路器远方遥控操作分闸；但真空断路器不能断开。

真空断路器的检修与维护方法

真空断路器的检修与维护方法1. 真空断路器的基本原理和结构真空断路器是一种常用的高压开关设备，用于控制和保护电力系统中的电气设备。

其基本原理是利用真空中的绝缘性能和灭弧能力，实现电路的开闭操作。

真空断路器的主要结构包括断路器主体、真空瓷瓶、固定触头、活动触头、弹簧机构、灭弧室等部分。

断路器主体通常由瓷瓶和金属外壳组成，内部则安装有触头、弹簧机构和灭弧室等组件。

2. 真空断路器的检修方法2.1 检查外观和连接在进行真空断路器的检修前，首先需要检查其外观和连接情况。

包括检查断路器主体是否有明显的损坏和变形，观察触头是否有氧化和磨损，检查连接螺栓是否松动等。

2.2 清洁触头和灭弧室触头和灭弧室是真空断路器中容易受到污染的部分，因此在检修过程中需要进行清洁。

首先，使用软毛刷或干净的布擦拭触头和灭弧室内壁，去除灰尘和油污。

然后，使用专用的真空吸尘器清理残留的污物。

2.3 检查和调整弹簧机构弹簧机构是真空断路器中的重要组成部分，其作用是提供闭合力和断开力。

在检修过程中，需要检查弹簧的张紧情况和弹簧的变形情况，如果有需要，进行调整或更换。

2.4 检测绝缘性能真空断路器的绝缘性能是其正常运行的重要保证。

在检修过程中，需要进行绝缘性能的检测。

可以使用绝缘电阻计或绝缘电压表对断路器的各个触点和外壳进行绝缘电阻或绝缘电压的测试，确保其绝缘性能符合要求。

2.5 检查操作机构和保护装置操作机构和保护装置是真空断路器正常运行的关键部分。

在检修过程中，需要检查操作机构的灵活性和可靠性，确保其能够正常操作。

同时，还需要检查保护装置的设置和参数，确保其能够对电力系统进行有效的保护。

3. 真空断路器的维护方法3.1 定期维护定期维护是保证真空断路器长期稳定运行的关键措施。

可以根据断路器的使用情况和厂家要求，制定维护计划，定期对断路器进行维护。

主要包括清洁触头和灭弧室、检查弹簧机构、检测绝缘性能、检查操作机构和保护装置等。

3.2 预防性维护预防性维护是在正常运行期间，提前发现并解决潜在问题的维护措施。

真空断路器的检修与维护

真空断路器的检修与维护1. 真空断路器简介真空断路器是一种以真空为介质的高压开关设备，广泛应用于电力系统、工业控制系统、铁路供电系统等领域。

它具有结构简单、操作便捷、电气性能稳定等优点，因此被认为是一种高可靠性、高性能的开关设备。

2. 真空断路器的检修2.1 定期巡检为了确保真空断路器的可靠性和安全性，必须对其进行定期巡检。

巡检内容包括：•真空室的密封性检查：检查密封件是否磨损或老化，是否有漏气现象；•触头和接线端子的检查：检查触头和接线端子是否有脱落、氧化、烧结等现象；•操作机构和驱动部件的检查：检查机构和部件的运行是否正常、是否有松动现象。

2.2 检修方法对于出现故障的真空断路器，需要进行更深层次的检修。

具体方法如下：2.2.1 拆卸首先要关闭配电柜的电源，拆卸真空断路器并检查其外观。

2.2.2 打开打开真空断路器的侧面接口，检查其内部结构和元件。

观察其接触状况、线路连接情况、开关机构的磨损情况等，确定是否需要更换或修复。

2.2.3 清洗对于存在污染或氧化现象的元件，需要进行清洗。

清洗时需使用专用清洗液清洗，并用毛刷进行刷洗，最后用干净的布擦干。

2.2.4 更换对于已经损坏或老化的元件，需要进行更换。

更换时需注意更换元件的规格型号和连接方式。

2.2.5 组装在更换完元件后，需按照原先的组装方式进行组装，并进行测试。

3. 真空断路器的维护为了延长真空断路器的使用寿命，需要对其进行定期的维护。

3.1 清洁每年进行一次维护的时候，需要对真空断路器进行全面的清洁。

使用干净而柔软的布对其表面进行擦拭，清除表面的污垢。

3.2 涂油在清洗之后，需要对真空断路器的移动部分和电气接点涂上一层薄薄的润滑油，以减少摩擦磨损。

3.3 检查定期检查真空断路器的密封性，以及机械部分的磨损情况。

3.4 预防性维护对于已经存在缺陷的元件，应及时更换；同时对于已经有明显老化或松动趋势的元件，也应提前进行更换。

4. 总结真空断路器是一种高度可靠的高压开关设备，在使用过程中要定期对其进行巡检、检修和维护。

10KV真空断路器的使用和维护

10KV真空断路器的使用和维护概述10KV真空断路器常用于中、高压电力系统中，具有高可靠性、短断路时间、使用寿命长等特点，因此得到广泛应用。

对于正常运行的电力系统，10KV真空断路器的使用十分重要，同时对于维护保养也有一定的要求。

10KV真空断路器的使用接线接线前需确认断路器电压等级符合所接电路的电压等级，并仔细阅读安装说明书，确保接线正确。

接线时应断开所连接的电源，待接线完成后检查是否有接线松动或错漏，确保接线安全可靠。

注意事项1.断路器使用时需要有告警和保护装置。

告警装置可以监测电流值、温度值等信息，当超过设定值时会发出告警，保护装置可以根据需要进行设定，如过流保护、短路保护等。

2.断路器使用前应进行预充气，确保真空度符合要求，在操作后应进行残压测量和新增的气体排放。

3.断路器使用前应检查机构、电气元件、接线螺栓、弹簧、空气密封装置、操作机构等部件的可靠性、完整性和精密度，在发现异常时应及时进行维修或更换。

4.断路器操作前应先检查环境条件是否符合要求，如有异物进入、湿度过大等情况需及时处理。

10KV真空断路器的维护日常维护1.定期清洁器件表面，保持良好的通气状态。

2.定期检查控制线缆和接线端子的连接情况，确保接触良好。

3.定期检查真空度和漏磁率，如有异常情况需及时处理。

4.定期检查灰尘、湿度等环境因素对断路器的影响。

5.定期对机构进行润滑，以保证运行平稳。

定期维护1.对断路器进行彻底清洗和除尘处理，防止异物进入、降低绝缘水平。

2.定期检查电气连接、机械连接螺栓等连接部件的紧固情况，确保接触良好。

3.定期对真空断路器的机械、电气元件进行检查和检修，例如弹簧弹性、过载释放等。

4.定期对机构进行检查和润滑，定期更换机械密封件等易损件，防止连接螺栓和接触器等紧固件老化松动。

总结10KV真空断路器的使用和维护涉及到电气、机械等多个方面，关乎正常运行和设备寿命。

操作时应严格按照安装指南进行，注意安全操作，同时也要加强设备的日常维护和定期保养，防止设备严重损坏和延长其使用寿命。

高压真空断路器检查与维护方法

高压真空断路器检查与维护方法检查高压真空短路器、接触器的真空灭弧室真空度时，在合闸前（一端带电）观察内壁是否有红色或乳白色辉光出现，如有则表明真空灭弧室的真空度已失常，应停止使用。

真空灭弧室是真空断路器的心脏，它是一个严格密封的部件，目前还没有适合现场使用的、简单有效的灭弧室真空度检查设备，为减少和避免因真空度下降而造成的事故，作要求如下：1、定期进行耐压试验，及时更换不合格的耐压灭弧室产品。

2、用测电笔检查，当真空断路器进线隔离开关处于合闸位置时，用高压测电笔检查真空断路器出线不应带电。

3、断开真空断路器的进线隔离开关时，不应出线放电声和电弧。

4、在真空断路器不工作时，管内应无噼啪的放电声。

5、经常监视玻璃外壳的真空灭弧室，当触头开断状态一侧充电时，管内壁不应有红色或乳白色出现。

灭弧室内零件不应被氧化，屏蔽罩不应脱落，玻璃壳内不应有大片金属沉积物等。

如发现真空度降低，应及时更换灭弧室。

6、真空灭弧室的真空度一般为10-4～10-6Pa，检查方法如下：（1）对真空外壳真空灭弧室，可以定期目测巡视检查，正常时内部的屏蔽罩等部件表面颜色明亮，在开、断电流时发出前蓝色弧光。

当真空度下降时，内部颜色为灰暗，开、断电流时发出暗红色弧光。

（2）当动、静触头保持额定开距条件下，经多次放电老炼后，耐压值达不到规定标准的，说明真空灭弧室真空度已严重下降，不能继续使用。

（3）真空灭弧室的电气老炼包括电压和电流老炼，新的真空灭弧室在产品出厂之前已经过老炼，但经过一段时间存放后，其工作耐压水平会下降，使用部门在安装时仍然需要重新进行电压老炼和在规定条件下进行工频耐压试验。

7、根据产品寿命定期更换真空灭弧室。

更换时必须严格按规定尺寸调整触头行程，真空灭弧室的触头接触面在经过多次开断电流后会逐渐被电磨损，触头行程增大，也就相当波纹管的工作行程增大，波纹管的寿命会迅速下降，通常允许触头电磨损最大值为3mm左右，当累计磨损值达到或超过此值，同时真空灭弧室的开断性能和导电性能都会下降，真空灭弧室的使用寿命已到。

高压真空断路器维护注意事项

高压真空断路器维护注意事项
高压真空断路器是电力系统中常用的一种设备，其在运行过程中需要定期进行维护，以保证其正常工作。

以下是高压真空断路器维护注意事项：
1. 定期清洁外壳：高压真空断路器外壳应定期清洁，防止积尘、污垢等物质影响设备的正常运行。

2. 检查电缆连接：定期检查电缆连接是否松动或损坏，必要时进行维修。

3. 定期检查接线端子：定期检查接线端子是否松动或脱落，必要时进行紧固或更换。

4. 定期检查真空室：定期检查真空室内部是否有污物积累，必要时进行清理。

5. 定期检查软管：定期检查软管是否老化或损坏，必要时进行更换。

6. 定期检查气压：定期检查气压是否符合设备要求，必要时进行调整。

7. 定期检查电气元件：定期检查电气元件是否正常，必要时进行更换。

8. 定期检查机械部件：定期检查机械部件是否正常，必要时进行润滑或更换。

以上是高压真空断路器维护注意事项，对设备的维护保养非常重要，能够保证设备的长期稳定运行。

真空断路器运行和维护

12/3/2023
15ቤተ መጻሕፍቲ ባይዱ
3）操作断路器时操动机构应满足： a. 电磁机构在合闸操作过程中，合闸线圈端子电压、合闸接触
器线圈电压均在合格范围; b. 操动机构箱门关好，栅栏门关好并上锁，脱扣部件均在复归
位置; c. 弹簧机构合闸操作后应自动再次储能。
4）运营中断路器几种异常操作旳要求： a. 电磁机构禁止用手力杠杆或千斤顶旳方法带电进行合闸操作; b. 无自由脱扣旳机构禁止就地操作; c. 以硅整流作合闸电源旳电磁操动机构，如合闸电源不符合部
3.2.6 断路器旳正常维护
1）断路器正常运营维护项目： a. 不带电部分旳定时打扫; b. 配合其他设备旳停电机会，进行传动部位检验，打扫瓷瓶
积存旳污垢及处理缺陷; c. 按设备使用阐明书要求对机构添加润滑油;
2）执行了断路器正常维护工作后应载入统计簿待查。
12/3/2023
14
3.2.7 断路器旳操作
12/3/2023
12
3.2.3 真空断路器旳巡视检验项目：
1）分、合位置指示正确，并与当初实际运营工况相符; 2）支持绝缘子无裂痕及放电异声; 3）真空灭弧室无异常; 4）接地完好; 5）引线接触部分无过热，引线弛度适中。
3.2.4 弹簧机构旳检验项目：
1）机构箱门平整、开启灵活、关闭紧密; 2）断路器在运营状态，储能电动机旳电源开关应在闭合位置; 3）检验储能电动机、行程开关接点无卡住和变形，分、合闸线圈无
1）断路器操作旳一般要求如下： a. 断路器经检修恢复运营，操作前应检验检修中为确保人身安全所设
置旳措施(如接地线、接地刀等)是否全部拆除，防误闭锁装置是否正常; b. 长久停运旳断路器在正式执行操作前应经过远方控制方式进行试操作2～3次，无异常后方能按操作票拟定旳方式操作; c. 操作前应检验控制回路、辅助回路、控制电源(气源)或液压回路均正常、储能机构已储能，即具有运营操作条件; d. 操作中应同步监视有关电压、电流、功率等表计旳指示及红绿灯旳变化，操作把手不宜返回太快。 2）正常运营旳断路器操作时注意检验下列项目： a.SF6断路器气体压力和空气断路器储气罐压力在要求旳范围内。

真空断路器保养方法

真空断路器保养方法为了使真空断路器处于良好的工作状态，必需加强维护管理。

1. 保持空气潮湿或不洁，管道不洁净，都可能造成一下后果：（1）潮湿气体在电弧作用下分解成氢、氧等混合气体，破坏主触头分断后断口间的绝缘，是电弧困难或电弧重燃，严峻时会造成灭弧室炸裂。

（2）使支持瓷瓶和灭弧室内腔绝缘强度降低，造成沿面放电。

（3）管道中的漆皮、锈渣等异物可能堵塞气口，使主断路器动作失灵，发生卡位现象。

（4）异物若进入灭弧室，可能会造成主触头接触不良，使非线性电阻因长期通电而烧损，严峻时会造成非线性电阻瓷瓶炸裂。

因此，在主断路器储风缸的进气管上装有油水分别器，下部有放水阀，使用维护时应定期排水以保持气路干净。

2．定期更换橡胶件主断路器是一种结构简单的气动电气，各部件对密封性能要求较高，为保证良好的密封性能，应定期更换橡胶件。

3．定期检查各主要部件应定期检查各主要部件保持良好的技术状态。

（1）灭弧室定期检测主触头超程和动触头复原弹簧的状态，动、静触头由于分、合频繁，会因相互摩擦而磨损，从而造成超程减小，接触压力减小。

当超程减小到肯定程度时，要更换动、静触头。

动触头复原弹簧变形超过肯定限度时，必需准时更换。

（2）非线性电阻保持非线性电阻瓷瓶内控清洁，密封良好，定期更换非线性电阻瓷瓶中的干燥剂。

检测非线性电阻片的阻值，阻值变化超过肯定限度时，必需准时更换。

（3）主阀定期检查活塞与阀体间的协作尺寸，尺寸不符合要求应准时更换。

（4）传动风缸适当调整传动风缸的缓冲，保证隔离开关动作良好。

定期检查活塞与缸体之间的协作精度，通过修整或更换零部件，保证其良好的动作性能。

（5）通风塞门必需定期更换塞门中的填料，检测塞门的通风量，将其调整至允许范围之内。

状态检修下的真空断路器的维护与检修试验

状态检修下的真空断路器的维护与检修试验真空断路器是电力系统中常用的一种高压电器设备，其作用是在系统故障时快速切断电路以保护电力设备及系统的安全运行。

由于真空断路器通常工作在高压、高电流、高频的环境下，因此其维护与检修尤为重要。

本文将针对状态检修下的真空断路器的维护与检修试验进行详细介绍。

一、真空断路器概述真空断路器是利用真空封闭的方式来切断和接通电路的电气开关装置。

由于使用了真空作为灭弧介质，因此真空断路器具有灭弧性能好、寿命长、体积小、重量轻等优点。

真空断路器还具有快速断开和闭合的能力，适用于高频率操作的场合。

二、真空断路器维护与检修1. 维护内容（1）外观检查：定期对真空断路器进行外观检查，包括检查开关体外观是否有损坏、渗漏等情况，如有异常情况应及时处理。

（2）接线端子检查：检查接线端子的连接情况是否松动，有无氧化现象，确保连接可靠。

（3）操作机构检查：检查操作机构的运行情况是否正常，灵活可靠，进行必要的润滑维护。

（4）灭弧室检查：检查真空断路器的灭弧室内部是否清洁，真空度是否正常，排除灰尘和异物。

2. 检修试验（1）机械性能试验：通过手动操作真空断路器，检查断路器的机械性能，包括机构的动作是否灵活、起动力是否符合要求等。

（2）电气性能试验：使用电压、电流测试仪对真空断路器的电气参数进行检测，包括断路器的分合闸电压、分合闸时间、分合闸电流等参数。

（3）保护性能试验：对真空断路器的保护装置进行测试，包括过流、过载、短路保护的动作试验，确保保护装置的可靠性。

（4）真空度测试：使用真空度测试仪对真空断路器的灭弧室进行真空度测试，确保真空度达到标准要求。

1. 安全第一：在进行真空断路器的维护与检修时，安全第一，严格遵守操作规程，做好个人防护工作，确保人身安全。

2. 专业人员操作：真空断路器的维护与检修应由专业人员进行操作，严格按照设备说明书和维护手册进行操作。

3. 注意清洁：定期清洁真空断路器的外部和内部，确保设备的整洁，避免灰尘和异物影响设备正常运行。

状态检修下的真空断路器的维护与检修试验

状态检修下的真空断路器的维护与检修试验真空断路器是一种重要的电力设备，在电网系统中担负着开关和保护电路的作用。

在长时间使用过程中，真空断路器也需要定期进行维护与检修试验，以确保其性能和安全。

本文将介绍状态检修下的真空断路器的维护与检修试验。

一、维护1.清洁断路器内部和外部：断路器易受外界灰尘和植物残渣的影响，长期使用会使得绝缘材料退化，因此需要定期用吸尘器或压缩空气清洁断路器的内部和外部，以保证其正常运行。

2.检查接线端子：接线端子的紧固性直接影响到设备的使用寿命和安全性能，因此需要定期检查接线端子的紧固程度，如果发现端子松动就需及时紧固。

3.清洗触头和触头隙间：触头受电流和电弧的冲击比较大，容易形成氧化物，触头隙间的脏污物质也会影响触头的性能，因此需要用清洗剂清洗触头和触头隙间，以保证设备的正常运行。

4.检查真空瓶内真空度：真空瓶是真空断路器的核心部件，其内部真空度应达到制造厂家规定的数值，真空度低于规定数值将会影响设备的性能，因此需要定期检查真空瓶内真空度，如有问题及时处理。

5.检查机构零部件：检查机构零部件是否处于正常状态，如螺栓是否松动、油脂是否足够等，如果发现问题，及时更换或维修。

二、检修试验1.绝缘电阻试验：利用绝缘电阻试验检查断路器内部各部件的绝缘质量和损伤情况，以判断设备的性能和安全性。

测试时应按照规定的测试电压及时间进行测试，如发现绝缘电阻异常不合格，应及时处理。

2.机械性能试验：机械性能试验主要检查断路器的机械刚度和可靠性，测试时应进行机械特性试验和电气特性试验，如发现问题，应及时修理和更换。

3.动态稳定性试验：动态稳定性试验是检验断路器开合时的稳定性和可靠性的一种方法，如断路器制动时，触头能否稳定地闭合、机构的动作是否平稳等。

4.电气特性试验：电气特性试验是检验断路器的开关性能、过电压能力、短路开断性能、实际应用电场下的耐压性等的一种方法，如验证开断时间、1/2波耐压、雷击冲击等项目。

断路器的维护与保养.

断路器的维护与保养以2N型真空断路器为例，谈谈维护和保养的具体方法和实际经验，供读者参考。

1、真空断路器的安装与调整真空断路器通常情况下应该安装在干燥的室内，至于特殊条件下的如防爆断路器则另有规定。

安装后必须保证其垂直度，特别是真空灭弧室与上下连接线座支持瓶应保持垂直状态，经验数据大约控制在1mm以内。

当然，真空断路器、真空灭弧室动触头处的导向板、连接头以及绝缘拉杆等在制造厂出厂前均经过了认真装配，仔细调整了同期、合闸弹跳等出厂试验检查，现场安装一般不需要拆卸和调整，只需检查各部件螺丝有无松动，若有松动应将其拧紧。

真空断路器安装调整前，还应仔细阅读产品使用说明书，按照规定进行安装和试验，安装完毕后，即可进行调整前的试验。

试验时应先手动分合闸3次，认真检查框架上油缓冲器的工作情况，以及传动部分，操动机构无异常现象，便可以进一步进行电动分合闸操作。

电动分合闸操作可以先以100%额定分合闸电压操作3～5次，再以80%额定合闸电压、65%额定分闸电压操作3～5次，无异常现象后，再以110%额定合闸电压及120%额定分闸电压操作3～5次，应灵活可靠，最后以30%额定分闸电压进行操作，断路器应不得分闸。

这种试验方法亦可作为运行中的真空断路器经过维修以后的检查使用。

试验过程中若发现异常，则应该进一步地仔细观察，认真检查真空断路器各部位的工作情况，有无卡死、侧向力的作用或者动作不灵活的地方；分析原因，采取相应办法给予排除。

对于新购进真空断路器可能是运输过程中震动或安装过程中的不慎造成的；对于运行中的真空断路器维护保养小修时应检查可能是真空灭弧室的触头磨损；或者是其它活动部位的机械磨损造成的。

为慎重起见，建议无论是新安装的或运行中经检修的真空断路器，应作如下一些项目的调整是必要的。

调整的项目有：(1) 触头开距的调整。

触头开距可以从真空灭弧室动导电杆的分合闸后长度测得，如达不到要求，可通过调整油缓冲垫的厚度和调节动导电杆连接头的长短取得。
