射频芯片和基带芯片的关系
基带与射频详细讲解
现在都流行“端到端”，我们就以手机通话为例，观察信号从手机到基站的整个过程，来看看基带和射频到底是干什么用的。
当手机通话接通后，人的声音会通过手机麦克风拾音，变成电信号。
这个电信号，是模拟信号，我们也可以称之为原始信号。
声波（机械波）转换成电信号此时，我们的第一个主角——基带，开始登场。
基带，英文叫Baseband，基本频带。
基本频带是指一段特殊的频率带宽，也就是频率范围在零频附近（从直流到几百KHz）的这段带宽。
处于这个频带的信号，我们成为基带信号。
基带信号是最“基础”的信号。
现实生活中我们经常提到的基带，更多是指手机的基带芯片、电路，或者基站的基带处理单元（也就是我们常说的BBU）。
回到我们刚才所说的语音模拟信号。
这些信号会通过基带中的AD数模转换电路，完成采样、量化、编码，变成数字信号。
具体过程如下如所示：上图中的编码，我们称之为信源编码。
信源编码，说白了，就是把声音、画面变成0和1。
在转换的过程中，信源编码还需要进行尽可能地压缩，以便减少“体积”。
对于音频信号，我们常用的是PCM编码（脉冲编码调制，上图就是）和MP3编码等。
在移动通信系统中，以3G WCDMA为例，用的是AMR语音编码。
对于视频信号，常用的是MPEG-4编码（MP4），还有H.264、H.265编码。
大家应该也比较熟悉。
除了信源编码之外，基带还要做信道编码。
编码分为信源编码和信道编码信道编码，和信源编码完全不同。
信源编码是减少“体积”。
信道编码恰好相反，是增加“体积”。
信道编码通过增加冗余信息，对抗信道中的干扰和衰减，改善链路性能。
举个例子，信道编码就像在货物边上填塞保护泡沫。
如果路上遇到颠簸，发生碰撞，货物的受损概率会降低。
去年联想投票事件里提到的Turbo码、Polar码，LDPC码，还有比较有名的卷积码，全部都属于信道编码。
除了编码之外，基带还要对信号进行加密。
接下来的工作，还是基带负责，那就是调制。
调制，简单来说，就是让“波”更好地表示0和1。
射频和基带区别是什么？
射频和基带区别是什么？
基带:Baseband信息源，也称发终端,宣布的没有经过调制的原始电信号所固有的频带，称为根本频带，简称基带。
射频:RF是Radio Frequency的缩写，表示能够辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。
射频简称RF射频便是射频电流，它是一种高频沟通变化电磁波的简称。
射频便是这样一种高频电流。
如果严格界说，依我理解，射频实际指的是高频电磁频率，而基带则是指基带信号，没有经过调制的原始电信号。
不过通常，这儿咱们将射频和基带理解为射频芯片和基带芯片。
基带芯片能够认为是包含调制解调器，但绝对不止于调制解调，还包含信道编解码，信源编解码，以及一些信令处理。
而射频芯片，能够最简单理解为基带调制信号的上变频和下变频实现。
在手机终端中，射频芯片担任射频收发、频率组成、功率放大；而基带芯片担任信号处理和协议处理。
简单的说，射频芯片便是起到一个发射机和接收机的效果。
而基带芯片是整个手机的中心部分，就好比电脑的主机。
手机终端中最重要的中心便是射频芯片和基带芯片.射频芯片担任射频收发、频率组成、功率放大;基带芯片担任信号处理和协议处理.。
射频接收芯片
射频接收芯片射频接收芯片是一种能够接收、放大和解调射频信号的集成电路。
它在无线通信系统中起着关键的作用，是实现无线通信的核心部件之一。
下面将对射频接收芯片的工作原理、应用领域和技术发展进行详细介绍。
射频接收芯片的工作原理是将接收到的射频信号通过低噪声放大器放大，然后经过混频器和滤波器进行解调和滤波，最终得到基带信号。
射频接收芯片通常包括射频前端和基带处理两部分。
射频前端是射频接收芯片的关键部分，其功能是对接收到的射频信号进行放大和滤波。
其中，低噪声放大器是射频前端的核心部件，它能够将微弱的射频信号放大到足够的水平，以便后续的解调和处理。
滤波器则是用来去除噪声和杂波，提高接收机的信噪比。
基带处理是射频接收芯片的另一部分，其功能是对解调后的信号进行进一步处理和解码。
基带处理通常包括信号解调、误码纠正、解包等步骤。
在数字通信系统中，基带处理也包括调制、解调和编码等功能。
射频接收芯片的应用领域非常广泛。
它主要用于无线通信系统、广播电视接收、雷达、无线传感器网络等领域。
在无线通信系统中，射频接收芯片被广泛应用于手机、无线局域网（WLAN）、蓝牙、GPS等设备中。
在广播电视接收中，射频接收芯片可以接收并解调电视信号，将其转换为音视频信号。
在雷达和无线传感器网络中，射频接收芯片能够接收和处理传感器发回的信号。
随着技术的不断发展，射频接收芯片也在不断进化。
目前，射频接收芯片正在向高集成度和低功耗的方向发展。
射频前端的集成度越高，可以减小尺寸和功耗，提高性能。
另外，射频接收芯片还需要支持多个频段和多种调制方式，以适应不同的应用场景。
此外，射频接收芯片还需要具备较强的抗干扰能力，以应对复杂的无线环境。
总之，射频接收芯片是实现无线通信的关键部件，它能够接收、放大和解调射频信号，并将其转换为基带信号。
射频接收芯片在无线通信系统、广播电视接收、雷达和无线传感器网络等领域有着广泛的应用。
随着技术的进步，射频接收芯片正不断向高集成度、低功耗和多功能方向发展。

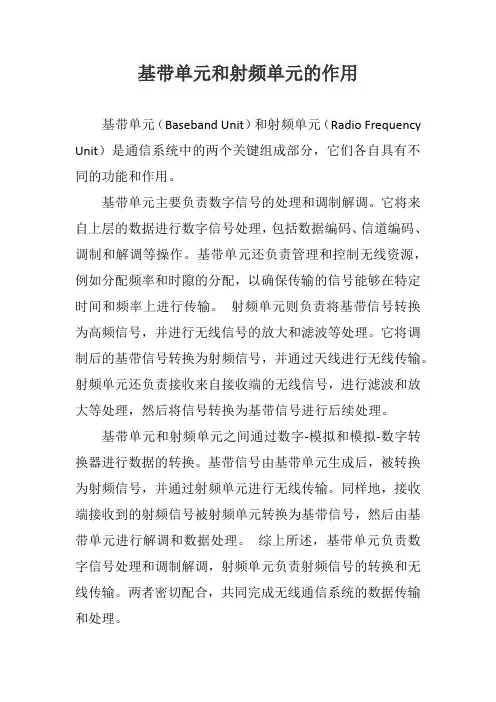

基带单元和射频单元的作用
基带单元和射频单元的作用
基带单元（Baseband Unit）和射频单元（Radio Frequency Unit）是通信系统中的两个关键组成部分，它们各自具有不同的功能和作用。
基带单元主要负责数字信号的处理和调制解调。
它将来自上层的数据进行数字信号处理，包括数据编码、信道编码、调制和解调等操作。
基带单元还负责管理和控制无线资源，例如分配频率和时隙的分配，以确保传输的信号能够在特定时间和频率上进行传输。
射频单元则负责将基带信号转换为高频信号，并进行无线信号的放大和滤波等处理。
它将调制后的基带信号转换为射频信号，并通过天线进行无线传输。
射频单元还负责接收来自接收端的无线信号，进行滤波和放大等处理，然后将信号转换为基带信号进行后续处理。
基带单元和射频单元之间通过数字-模拟和模拟-数字转换器进行数据的转换。
基带信号由基带单元生成后，被转换为射频信号，并通过射频单元进行无线传输。
同样地，接收端接收到的射频信号被射频单元转换为基带信号，然后由基带单元进行解调和数据处理。
综上所述，基带单元负责数字信号处理和调制解调，射频单元负责射频信号的转换和无线传输。
两者密切配合，共同完成无线通信系统的数据传输和处理。

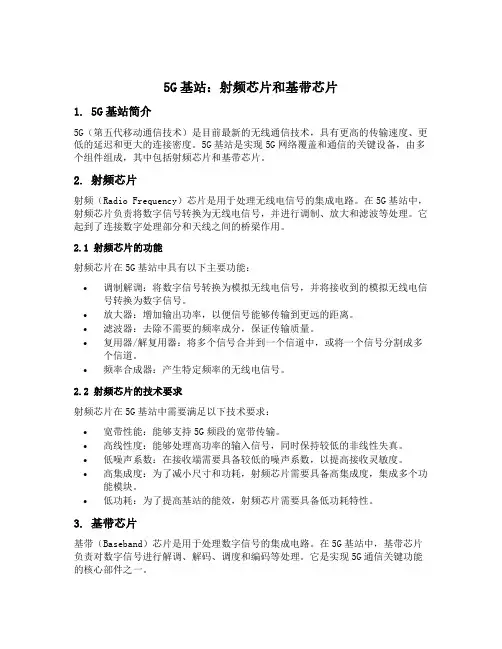

5g基站 射频芯片和基带芯片
5G基站：射频芯片和基带芯片1. 5G基站简介5G（第五代移动通信技术）是目前最新的无线通信技术，具有更高的传输速度、更低的延迟和更大的连接密度。
5G基站是实现5G网络覆盖和通信的关键设备，由多个组件组成，其中包括射频芯片和基带芯片。
2. 射频芯片射频（Radio Frequency）芯片是用于处理无线电信号的集成电路。
在5G基站中，射频芯片负责将数字信号转换为无线电信号，并进行调制、放大和滤波等处理。
它起到了连接数字处理部分和天线之间的桥梁作用。
2.1 射频芯片的功能射频芯片在5G基站中具有以下主要功能：•调制解调：将数字信号转换为模拟无线电信号，并将接收到的模拟无线电信号转换为数字信号。
•放大器：增加输出功率，以便信号能够传输到更远的距离。
•滤波器：去除不需要的频率成分，保证传输质量。
•复用器/解复用器：将多个信号合并到一个信道中，或将一个信号分割成多个信道。
•频率合成器：产生特定频率的无线电信号。
2.2 射频芯片的技术要求射频芯片在5G基站中需要满足以下技术要求：•宽带性能：能够支持5G频段的宽带传输。
•高线性度：能够处理高功率的输入信号，同时保持较低的非线性失真。
•低噪声系数：在接收端需要具备较低的噪声系数，以提高接收灵敏度。
•高集成度：为了减小尺寸和功耗，射频芯片需要具备高集成度，集成多个功能模块。
•低功耗：为了提高基站的能效，射频芯片需要具备低功耗特性。
3. 基带芯片基带（Baseband）芯片是用于处理数字信号的集成电路。
在5G基站中，基带芯片负责对数字信号进行解调、解码、调度和编码等处理。
它是实现5G通信关键功能的核心部件之一。
3.1 基带芯片的功能基带芯片在5G基站中具有以下主要功能：•解调：将接收到的无线电信号转换为数字信号。
•解码：将数字信号转换为可识别的数据。
•调度：根据网络需求和资源状况，对数据进行调度分配，以提高网络效率。
•编码：对要发送的数据进行编码，以提高数据传输的可靠性和安全性。
5g芯片有哪些
5g芯片有哪些5G芯片是指用于支持5G通信技术的集成电路芯片。
随着5G网络的推出，5G芯片的需求也越来越大。
下面是5G芯片的几种常见类型，具体介绍如下：1. 基带芯片（Baseband Chip）：基带芯片是5G通信领域的核心芯片，用于处理数字信号和调制解调信号，负责5G通信的基本功能，如解码、编码、调制、解调等。
基带芯片还可以支持多模多频段的5G通信，包括毫米波、中频和低频。
在市场上，常见的5G基带芯片有高通的X55、X60等。
2. 射频芯片（RF Chip）：射频芯片主要用于接收和发送无线信号，是5G通信模块中不可缺少的组成部分。
它负责将数字信号转换成无线信号，并通过天线进行发送和接收。
射频芯片的性能对于5G通信的速度和质量有着重要的影响。
市场上常见的5G射频芯片供应商有高通、美光、安华高、天福等。
3. 功率放大器芯片（Power Amplifier Chip）：功率放大器芯片是用来增大射频信号的电流或电压，提高射频信号的功率输出。
在5G通信中，由于高频段的使用，功率放大器的要求更高，需要提供更高功率输出。
因此，5G功率放大器芯片需要具备高效、高性能和高可靠性的特点。
常见供应商有高通、天福、安华高等。
4. 纯模芯片（RF Transceiver Chip）：纯模芯片集成了收发信号的功能，在5G通信模块中起到调制解调和频率转换的作用，负责将模拟信号转换成数字信号。
它可以同时支持多个频段和多个传输模式，实现更高的数据传输速度和更低的延迟。
常见的5G纯模芯片有高通的SdR865和SdR8785等。
5. 天线开关芯片（Antenna Switch Chip）：天线开关芯片负责实现天线的切换和频段的切换，实现多个频段的接收和发送。
它可以根据信号的类型和频段进行智能切换，以提供更稳定的信号传输。
常见的5G天线开关芯片供应商有恩智浦、恩信、ASMC等。
总结起来，5G芯片主要包括基带芯片、射频芯片、功率放大器芯片、纯模芯片和天线开关芯片等。
5g基站 射频芯片和基带芯片
5g基站射频芯片和基带芯片5G基站是指第五代移动通信技术下的无线通信基站。
它采用了全新的射频芯片和基带芯片技术，为我们带来了更快的速度、更稳定的连接和更广阔的应用前景。
本文将对射频芯片和基带芯片进行全面解析，带领读者了解它们的重要性和应用。
射频芯片作为5G基站的重要组成部分，起着传输无线信号的关键作用。
它能够将数字信号转换为电磁信号，并将其发送到空中。
射频芯片具有高频率、高速率和低功耗的特点，能够更好地满足5G通信的需求。
它能够实现海量数据的传输，支持更多的用户同时连接，大大提高了网络的容量和吞吐量。
而基带芯片则是5G基站的智能核心。
它主要负责数据处理和协议控制，对射频信号进行解调和调制。
基带芯片不仅能够对信号进行精确的处理和分析，还能够实现更低的延迟和更高的可靠性。
它可以根据网络和用户需求做出智能调整，提供更优质的服务和更好的用户体验。
射频芯片和基带芯片的集成和协同工作，使得5G基站能够实现更快速的数据传输和更广泛的应用。
在物联网和智能城市的背景下，5G基站将扮演着关键的角色。
它不仅可以提供更快的互联网接入，还能支持更多的智能设备连接，实现更智能和便捷的生活方式。
此外，射频芯片和基带芯片的进步还带来了更多的创新和应用场景。
比如，在医疗领域，5G基站可以实现医疗设备的远程操作和监控，实现病人数据的实时传输和分析。
在交通领域，5G基站能够提供更精准的导航和交通信息，提高交通效率和安全性。
在工业领域，5G基站可以实现智能制造和远程控制，提高生产效率和质量。
总之，射频芯片和基带芯片是5G基站不可或缺的关键技术。
它们的应用将为我们带来更快速、更智能和更便捷的生活方式。
随着技术的不断进步和应用场景的不断拓展，我们可以期待5G基站的未来将变得更加广阔和多样化。
让我们共同期待并迎接5G时代的到来。
基带芯片
数字信号处理器主要完成采用Viterbi算法的信道均衡和基于规则脉冲激励-长期预测技术(RPE-LPC)的语音编码/解码.
调制/解调器主要完成GSM系统所要求的高斯最小移频键控(GMSK)调制/解调方式.
为什么会有ABB呢,因为基带芯片不光处理数字信号,也有可能处理模拟信号,最常见的就是声音的捕捉和合成转换,不要幻想手机中的声音是数字编码的,早期的大哥大根本没有那个处理能力.
DBB又是干什么的呢?在手机行业中,有一个潜规则,定义双芯片解决方案为smartphone,单芯片解决方案为feature phone,所谓的单双芯片就是DBB的核心部分.一般情况这种核心芯片的价格不菲,低端手机为了节约成本,只内嵌一个MCU芯片,成本稍高的中高端手机额外内嵌一个DSP芯片.还有一些高端手机的DBB有三个芯片,一个ARM7的主管通信部分,一个ARM9的充当MCU负责应用,一个DSP专用芯片负责大计算编解码的,随着硬件成本在手机中的比重越来越低,三芯片的解决方案可能将会是主流.
Boot ROM内含ARM与USC(Universal system connector)系统串口的基本通信代码,ROM代码用于初始化MCU系统,而且能通过一个简单的通信方案实现往内部SRAM下载更有效的通信协议.
2.处理ቤተ መጻሕፍቲ ባይዱ外围设备
ARM7外围设备是存储器的映射并能被灵活驱动.除UARTS部分之外,它们的组成如图3所述.
接口部分包括模拟接口、数字接口以及人机接口三个子块:
(1)模拟接口包括:语音输入/输出接口;射频控制接口.
(2)辅助接口:电池电量、电池温度等模拟量的采集.
基带、射频,到底是干什么用的？
基带、射频，到底是干什么用的？在都流行“端到端”，我们就以手机通话为例，观察信号从手机到基站的整个过程，来看看基带和射频到底是干什么用的。
当手机通话接通后，人的声音会通过手机麦克风拾音，变成电信号。
这个电信号，是模拟信号，我们也可以称之为原始信号。
声波(机械波)转换成电信号此时，我们的第一个主角——基带，开始登场。
基带，英文叫Baseband，基本频带。
基本频带是指一段特殊的频率带宽，也就是频率范围在零频附近(从直流到几百KHz)的这段带宽。
处于这个频带的信号，我们成为基带信号。
基带信号是最“基础”的信号。
现实生活中我们经常提到的基带，更多是指手机的基带芯片、电路，或者基站的基带处理单元(也就是我们常说的BBU)。
回到我们刚才所说的语音模拟信号。
这些信号会通过基带中的AD数模转换电路，完成采样、量化、编码，变成数字信号。
信源编码，说白了，就是把声音、画面变成0和1。
在转换的过程中，信源编码还需要进行尽可能地压缩，以便减少“体积”。
对于音频信号，我们常用的是PCM编码(脉冲编码调制，上图就是)和MP3编码等。
在移动通信系统中，以3GWCDMA为例，用的是AMR语音编码。
对于视频信号，常用的是MPEG-4编码(MP4)，还有H.264、H.265编码。
大家应该也比较熟悉。
除了信源编码之外，基带还要做信道编码。
编码分为信源编码和信道编码信道编码，和信源编码完全不同。
信源编码是减少“体积”。
信道编码恰好相反，是增加“体积”。
信道编码通过增加冗余信息，对抗信道中的干扰和衰减，改善链路性能。
举个例子，信道编码就像在货物边上填塞保护泡沫。
如果路上遇到颠簸，发生碰撞，货物的受损概率会降低。
除了编码之外，基带还要对信号进行加密。
接下来的工作，还是基带负责，那就是调制。
调制，简单来说，就是让“波”更好地表示0和1。
最基本的调制方法，就是调频(FM)、调幅(AM)、调相(PM)。
如下图所示，就是用不同的波形，代表0和1。
射频基带一体化
射频基带一体化
射频基带一体化是指将射频和基带信号处理功能整合在同一个芯片中，以达到信号处理器、接收机和发射机一体化的效果。
以GNSS基带射频一体化芯片为例，该芯片可以处理基带信号并进行射频收发，提高终端设备整体兼容性，使其在运行过程中拥有更稳定的性能。
在接收定位信号时，接收器能接收越多不同导航系统信号就能搜到更多卫星，从而使定位更精准，即使在信号较弱的地区也能有不错的表现。
射频基带一体化技术可应用于多种领域，比如北斗短报文芯片就是一种能够实现普通手机北斗卫星短报文通信能力的芯片，它完全采用国产自主工艺制造，尺寸仅为1.8×1.8毫米，体积仅为一粒米的三分之一，和一粒芝麻一样大小。
通过置入手机，北斗短报文芯片可实现手机在无地面网络情况下的紧急通信功能，为中国及周边国家和地区用户提供关键场景下的通信保底手段。
射频和基带芯片的关系
射频和基带芯片的关系射频（Radio Frequency，简称RF）是指在无线通信中用于传输信号的电磁波频段，通常在几百千赫兹至几十千兆赫兹的范围内。
而基带芯片（Baseband Chip）则是指处理数字信号的芯片，负责对信号进行解调、调制等操作。
射频和基带芯片在无线通信中起着至关重要的作用，二者密切配合，共同完成信号的传输和处理任务。
在无线通信系统中，射频和基带芯片之间的关系可以类比为人的大脑和肢体的关系。
射频芯片相当于人的肢体，负责将信号从基带芯片传输出去或者接收回来。
基带芯片则相当于人的大脑，负责对信号进行处理和解码。
射频芯片将经过基带芯片处理的信号进行调制，通过天线发送出去；同时，射频芯片也负责接收从天线接收到的信号，并将其解调传给基带芯片进行进一步处理。
射频芯片和基带芯片之间的协作需要密切配合，以确保无线通信的稳定和高效。
在发送端，基带芯片会将要传输的数据经过数字调制处理，然后传给射频芯片进行射频调制；而在接收端，射频芯片会将接收到的射频信号经过射频解调，然后传给基带芯片进行数字解调处理。
这种分工合作的方式，使得射频芯片和基带芯片可以各司其职，提高整个无线通信系统的性能和效率。
除了协同工作，射频芯片和基带芯片之间还需要进行数据的传输和交互。
这通常通过接口来完成，例如I2C、SPI等。
通过接口，基带芯片可以向射频芯片发送控制指令，控制射频芯片的工作状态和参数配置。
同时，射频芯片也可以将接收到的射频信号通过接口传给基带芯片进行数字解调处理。
通过接口的数据传输和交互，射频芯片和基带芯片之间实现了信息的互通和协同工作。
射频和基带芯片在无线通信中扮演着重要的角色。
射频芯片负责信号的发送和接收，基带芯片则负责信号的解调和处理。
二者密切配合，共同完成无线通信系统的功能。
射频芯片和基带芯片之间通过接口进行数据传输和交互，实现信息的互通和协同工作。
这种协作和配合使得无线通信系统能够稳定、高效地进行数据传输，为人们的日常生活和工作提供了便利。
射频芯片与基带芯片之间为什么对信号做差分处理
射频芯片与基带芯片之间为什么对信号做差分处理射频芯片与基带芯片之间的差分处理在无线通信领域中扮演着至关重要的角色。
它是确保信号传输过程中稳定性和准确性的关键步骤。
理解差分处理的原理和作用，有助于我们更好地理解无线通信技术的运作方式。
一、什么是射频芯片和基带芯片？在解释差分处理的原理之前，让我们先了解一下射频芯片和基带芯片的基本概念。
射频芯片是指负责处理无线电频率信号的集成电路芯片，它的主要功能是将数字信号转换成射频信号或将射频信号转换成数字信号。
而基带芯片是指处理信号调制解调、编解码、符号检测等基本调制解调处理的电路芯片。
在无线通信系统中，射频芯片和基带芯片协同工作，共同完成信号的传输和处理。
二、差分处理的原理在射频芯片和基带芯片之间进行差分处理，主要涉及信号的传输和处理过程。
差分处理是指将信号进行差分编码或差分解码，通过对信号进行差分处理，有助于提高信号的抗干扰能力和稳定性。
在信号传输中，由于受到环境干扰、信道衰减等因素的影响，信号容易产生失真和误差。
而差分处理可以通过对信号进行微小的差分化处理，使得信号在传输过程中更加稳定可靠。
差分处理还可以降低信号对电磁辐射的敏感度，提高信号的抗干扰能力。
三、差分处理对信号的影响差分处理对信号的影响主要体现在信号传输的稳定性和抗干扰能力上。
通过差分处理，可以有效提高信号的传输质量，减少信号失真和误码率，从而提高通信系统的性能和可靠性。
差分处理还可以降低系统的功耗，提高系统的能效比。
通过对信号进行差分处理，可以减少系统在信号处理过程中产生的功耗，提高系统的电能利用率。
四、个人观点和总结从以上分析可以看出，射频芯片与基带芯片之间进行差分处理对信号的稳定性和抗干扰能力有着重要的影响。
通过对信号进行差分处理，可以有效提高信号的传输质量和系统的性能，对于无线通信技术的发展具有重要的意义。
差分处理在信号传输和处理中起着至关重要的作用，对于保障无线通信系统的稳定性和可靠性具有重要意义。
射频单元和基带单元的数量关系
射频单元和基带单元的数量关系射频单元和基带单元是通信系统中的两个重要组成部分，它们共同协作完成信号的调制、解调和传输等功能。
在现代通信系统中，射频单元和基带单元的数量关系对系统的性能和功能有着极其重要的影响。
本文将围绕射频单元和基带单元的数量关系展开探讨，分析其对通信系统的影响和意义。
一、射频单元和基带单元的定义与作用1. 射频单元：射频单元是指通信系统中负责射频信号处理的部分，其主要功能包括射频信号的调制、放大、滤波等。
射频单元负责将基带信号转换为射频信号，并将射频信号送入天线进行无线传输。
2. 基带单元：基带单元是指通信系统中负责数字信号处理的部分，其主要功能包括数字信号的调制、解调、编解码，以及相应的数字信号处理算法等。
基带单元负责对数字信号进行处理，并将处理后的数字信号送入射频单元进行射频信号的生成。
二、射频单元和基带单元的数量关系对系统性能的影响1. 射频单元和基带单元数量的匹配：在通信系统中，射频单元和基带单元的数量应该进行合理匹配，以保证系统性能的平衡和稳定。
如果射频单元的数量过多，而基带单元的数量不足，则会导致基带处理能力不足，无法满足射频单元的需求，从而影响系统整体的性能和效率。
相反，如果基带单元的数量过多，而射频单元的数量不足，则会导致射频信号处理能力不足，无法满足基带单元的需求，同样会影响系统整体的性能和效率。
2. 射频单元和基带单元数量的动态调整：随着通信系统的发展和应用需求的变化，射频单元和基带单元的数量关系也需要进行动态调整，以适应不同的通信场景和需求。
在大规模的基站部署中，需要增加射频单元的数量以满足更多用户的无线信号传输需求；而在低密度覆盖的场景中，可以减少射频单元的数量，以节省成本和资源，并且据实际情况灵活调整基带单元的数量。
3. 射频单元和基带单元数量关系对功耗的影响：射频单元和基带单元的数量关系也会对通信系统的功耗产生影响。
射频单元通常具有较高的功耗，而基带单元通常具有较低的功耗。
rtl8723be原理
rtl8723be原理一、概述rtl8723be是一款高性能的无线通信芯片，主要用于无线局域网（WLAN）领域。
本章节将对rtl8723be的原理进行详细介绍，包括其硬件架构、工作原理、信号流程等。
二、硬件架构rtl8723be芯片主要由处理器、射频前端、无线模块、基带芯片等组成。
其中，处理器负责控制整个系统，射频前端负责将数字信号转换为射频信号，无线模块负责发送和接收无线信号，基带芯片负责处理数字信号。
三、工作原理1.发射机工作原理：当处理器发出数据指令后，无线模块将数字信号转换为射频信号，并通过射频前端发送出去。
在发送过程中，通过调制和解调器调整信号的频率和相位，以达到最佳的传输效果。
2.接收机工作原理：无线模块接收来自周围的射频信号，经过射频前端的转换后，进入基带芯片。
基带芯片将接收到的信号进行解调，并转换成数字信号，再由处理器进行处理和解析。
四、信号流程1.发射信号流程：数字信号->调制器->射频转换器->发送到周围环境2.接收信号流程：周围环境来的射频信号->射频转换器->解调器->数字信号->处理器解析和处理五、关键技术rtl8723be芯片采用了一些关键技术，如调制解调技术、射频转换技术、低功耗技术等。
这些技术保证了芯片的高性能和低功耗，使其在无线局域网领域具有广泛的应用前景。
六、应用场景rtl8723be芯片广泛应用于家庭、商业、公共场所的无线局域网设备中，如无线路由器、AP、STA等。
其高性能和低功耗的特点，使得这些设备能够提供更好的网络体验和更长的续航时间。
七、总结rtl8723be是一款高性能的无线通信芯片，其原理主要包括硬件架构、工作原理、信号流程等。
通过发射机和接收机的运作，实现数据的传输和接收。
关键技术如调制解调技术、射频转换技术、低功耗技术等，保证了芯片的高性能和低功耗。
其广泛的应用场景，使其在无线局域网领域具有重要地位。
换基带芯片
换基带芯片基带芯片（Baseband Chip）是指移动通信设备中负责处理物理层信号传输的芯片。
它是手机通讯的核心芯片之一，主要负责信号的发射和接收、功率控制、信号调制解调等功能。
基带芯片使用数字信号处理技术，将模拟信号转换为数字信号，并通过通信协议将数字信号传递给射频芯片进行发射或接收。
随着通信技术的不断发展，基带芯片也在不断演进。
在过去几年里，基带芯片经历了几个重大的技术革新，引领了移动通信的发展。
首先是3G技术革新。
3G技术的出现，标志着移动通信从2G时代向更高速的数据传输时代迈进。
3G基带芯片在2G基带芯片的基础上进行了功能扩展和优化，支持更高的数据传输速率和更多的业务功能。
同时，3G基带芯片还引入了更高的频率带宽和更复杂的信号调制技术，使移动通信能够实现更快、更稳定的数据传输。
其次是4G技术革新。
4G技术的出现，实现了移动通信从宽带时代向超宽带时代的转变。
4G基带芯片相较于3G基带芯片，传输速率更高，能够支持更多的无线网络技术，如LTE、WiMAX等。
4G基带芯片还在能效和集成度方面进行了优化，使得移动通信设备具备了更低的功耗和更小的尺寸。
最近几年，5G技术的发展引起了全球范围的关注。
5G基带芯片作为5G通信的重要组成部分，成为了当前移动通信领域的热点之一。
5G基带芯片相较于4G基带芯片，具有更高的数据传输速率和更低的延迟。
同时，5G基带芯片还支持更多的频段和更复杂的网络架构，为移动通信设备的多样化应用提供了更强大的支持。
与此同时，为了应对移动通信迅猛发展的需求，基带芯片厂商也在不断加大研发投入，提升基带芯片的性能和功能。
目前，全球有多家知名的基带芯片厂商，如高通、联发科、英特尔等，在移动通信领域扮演着重要的角色。
总之，基带芯片作为移动通信设备的关键组成部分，随着通信技术的不断发展，不断演进和升级，为人们的移动通信生活提供了更好的网络性能和用户体验。
蜂窝网络技术的接入设备和硬件要求介绍
蜂窝网络技术的接入设备和硬件要求介绍1. 介绍蜂窝网络技术蜂窝网络技术是一种无线通信技术，其通信系统通过将地理区域划分为具有不同信道的蜂窝，实现移动设备与基站之间的通信。
蜂窝网络技术通过无线通信链路将用户设备连接到互联网，并提供了广泛的通信功能，包括语音通话、短信、多媒体信息传输等。
2. 接入设备蜂窝网络技术的接入设备是指用户设备与蜂窝网络之间的中间设备，通常是一个无线终端设备，如手机、平板电脑、笔记本电脑等。
这些设备通过内置的无线模块与蜂窝网络进行通信。
随着技术的发展，越来越多的设备具备蜂窝网络的接入功能，例如智能手表、智能家居设备等。
3. 硬件要求蜂窝网络技术的硬件要求主要包括无线模块、射频芯片和天线等。
无线模块：无线模块是蜂窝网络接入设备的核心组成部分，通常由基带芯片和射频芯片组成。
基带芯片负责数字信号的处理和调制解调，而射频芯片负责射频信号的调制解调和发送接收。
在市场上有不同类型的无线模块，如2G、3G、4G和5G等，各种无线模块的技术规格和功能可能会有所不同。
射频芯片：射频芯片是蜂窝网络通信中起到关键作用的硬件组件之一。
它负责将数字信号转换为无线信号，并通过天线发送出去。
射频芯片通常需要具备较高的性能指标，如信号传输速率、功耗、抗干扰能力等。
天线：天线是蜂窝网络接入设备中负责信号的发送和接收的部件。
天线的种类和形式各异，包括内置天线、外接天线、多天线系统等。
天线可以根据不同的通信频段和应用场景来设计，以获得更好的信号覆盖和传输效果。
除了上述主要的硬件要求外，蜂窝网络接入设备还需要具备一些其他的功能和特性，如电池管理、操作系统的支持、安全性和隐私保护等。
这些方面的要求可以根据不同的应用场景和用户需求而定。
总结蜂窝网络技术的接入设备和硬件要求是移动通信领域的关键问题。
无线模块、射频芯片和天线是蜂窝网络接入设备的核心硬件组成部分，而其他功能和特性则根据应用需求进行设计。
随着技术的不断进步，蜂窝网络接入设备将继续发展和演进，为用户提供更快速、安全、可靠的通信体验。
让你一次看懂手机芯片：解析基频、中频、射频元件
让你⼀次看懂⼿机芯⽚：解析基频、中频、射频元件作者 Dr. J⽆线通信的频谱有限，分配⾮常严格，相同带宽的电磁波只能使⽤⼀次，为了解决僧多粥少的难题，⼯程师研发出许多“调制技术”（Modulation）与“多⼯技术”（Multiplex），来增加频谱效率，因此才有了 3G、4G、5G 不同通信时代技术的发明，那么在我们的⼿机⾥，是什么元件负责替我们处理这些技术的呢？1. 调制技术与多⼯技术2. 数字调制技术（Digital modulation）3. 数字通信系统架构4. ⽆线通信系统架构5. 通信相关集成电路：基频、中频、射频调制技术与多⼯技术⾸先我们要了解“调制技术（Modulation）”与“多⼯技术（Multiplex）”是完全不⼀样的东西，让我们先来看看它们到底有什么不同？数字信号调制技术（ASK、FSK、PSK、QAM）：将模拟的电磁波调制成不同的波形来代表 0与 1 两种不同的数字信号。
ASK ⽤振幅⼤⼩来代表 0 与 1、FSK ⽤频率⼤⼩来代表 0 与 1、PSK ⽤相位（波形）不同来代表 0 与 1、QAM 同时使⽤振幅⼤⼩与相位（波形）不同来代表 0与 1。
好啦，每个⼈的⼿机天线要传送出去的数字信号 0 与 1 都变成不同波形的电磁波了，问题⼜来了，这么多不同波形的电磁波丢到空中，该如何区分那些是你的（和你通话的），那些是我的（和我通话的）呢？多⼯技术（TDMA、FDMA、CDMA、OFDM）：将电磁波区分给不同的使⽤者使⽤。
TDMA ⽤时间先后来区分是你的还是我的，FDMA ⽤不同频率来区分是你的还是我的，CDMA ⽤不同密码（正交展频码）来区分是你的还是我的，OFDM ⽤不同正交⼦载波频率来区分是你的还是我的。
值得注意的是，不论数字信号调制技术或多⼯技术，都是在数字信号（0 与 1）进⾏运算与处理的时候就⼀起进⾏，⼀般是先进⾏多⼯技术再进⾏数字信号调制技术（OFDM 除外），所以多⼯技术与调制技术必定是同时使⽤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在手机终端中，最重要的核心就是射频芯片和基带芯片。
射频芯片负责射频收发、频率合成、功率放大；基带芯片负责信号处理和协议处理。
那么，射频芯片和基带芯片是什么关系？下面就给大家详细讲解一下。
射频芯片和基带芯片的关系：
先讲一下历史，射频（Radio Frenquency）和基带（Base Band）皆来自英文直译。
其中射频最早的应用就是Radio——无线广播（FM/AM），迄今为止这仍是射频技术乃至无线电领域最经典的应用。
基带则是band中心点在0Hz的信号，所以基带就是最基础的信号。
有人也把基带叫做“未调制信号”，曾经这个概念是对的，例如AM为调制信号（无需调制，接收后即可通过发声元器件读取内容）。
但对于现代通信领域而言，基带信号通常都是指经过数字调制的，频谱中心点在0Hz的信号。
而且没有明确的概念表明基带必须是模拟或者数字的，这完全看具体的实现机制。
言归正传，基带芯片可以认为是包括调制解调器，但不止于调制解调器，还包括信道编解码、信源编解码，以及一些信令处理。
而射频芯片，则可看做是最简单的基带调制信号的上变频和下变频。
所谓调制，就是把需要传输的信号，通过一定的规则调制到载波上面让后通过无线收发器（RF Transceiver）发送出去的工程，解调就是相反的过程。
以上就是射频芯片和基带芯片的关系，希望能够帮助到大家。
对于手机终端而言，射频芯片和基带芯片都是必不可少的，如果大家想要了解更多详情，欢迎咨询专业人员。
