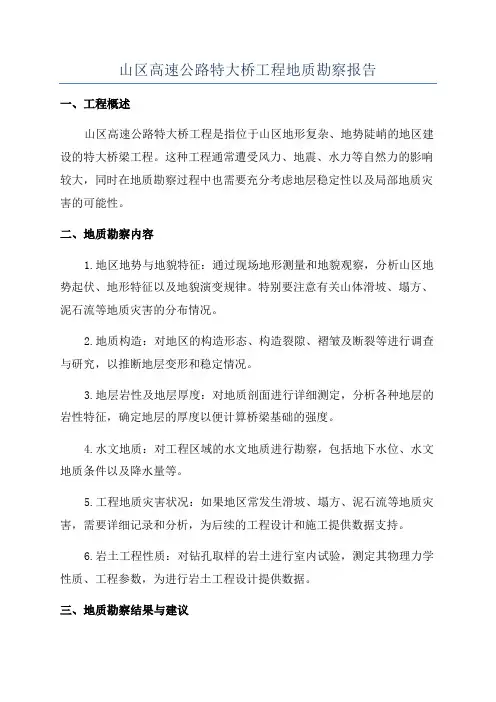

山区高速公路特大桥工程地质勘察报告一、工程概述山区高速公路特大桥工程是指位于山区地形复杂、地势陡峭的地区建设的特大桥梁工程。
这种工程通常遭受风力、地震、水力等自然力的影响较大，同时在地质勘察过程中也需要充分考虑地层稳定性以及局部地质灾害的可能性。
二、地质勘察内容1.地区地势与地貌特征：通过现场地形测量和地貌观察，分析山区地势起伏、地形特征以及地貌演变规律。
特别要注意有关山体滑坡、塌方、泥石流等地质灾害的分布情况。
2.地质构造：对地区的构造形态、构造裂隙、褶皱及断裂等进行调查与研究，以推断地层变形和稳定情况。
3.地层岩性及地层厚度：对地质剖面进行详细测定，分析各种地层的岩性特征，确定地层的厚度以便计算桥梁基础的强度。
4.水文地质：对工程区域的水文地质进行勘察，包括地下水位、水文地质条件以及降水量等。
5.工程地质灾害状况：如果地区常发生滑坡、塌方、泥石流等地质灾害，需要详细记录和分析，为后续的工程设计和施工提供数据支持。
6.岩土工程性质：对钻孔取样的岩土进行室内试验，测定其物理力学性质、工程参数，为进行岩土工程设计提供数据。
三、地质勘察结果与建议1.根据所获得的地质勘察数据，分析山区特大桥的地质条件，并对可能存在的地质灾害进行评估。
结合地层岩性和地方气候条件，对施工过程中的地质灾害防治措施进行设计和建议。
2.根据得到的地层厚度和物理力学性质等数据，计算特大桥桥墩的最佳基础形式，提出桩基础或扩底基础等合理的建议。
3.结合地区的地下水位及水文地质情况，提出特大桥梁的排水方案和基础防水方案。
4.根据岩土工程性质测试数据，提供合适的土方开挖方法和基础处理方法，并对填土的工艺和材料进行建议。
5.综合分析地质勘察结果，提出施工过程中需要关注的地质灾害和环境保护措施，以确保特大桥工程的安全施工。
四、总结山区高速公路特大桥工程地质勘察是保证工程安全顺利进行的重要步骤。
通过充分的地质勘察和数据分析，可以准确评估地质问题、灾害风险以及工程的可行性。
