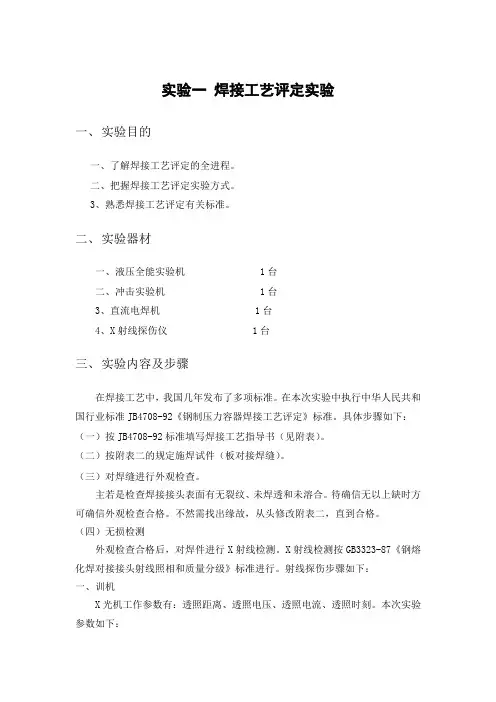

实验一焊接工艺评定实验
实验一焊接工艺评定实验一、实验目的一、了解焊接工艺评定的全进程。
二、把握焊接工艺评定实验方式。
3、熟悉焊接工艺评定有关标准。
二、实验器材一、液压全能实验机 1台二、冲击实验机 1台3、直流电焊机 1台4、X射线探伤仪 1台三、实验内容及步骤在焊接工艺中，我国几年发布了多项标准。
在本次实验中执行中华人民共和国行业标准JB4708-92《钢制压力容器焊接工艺评定》标准。
具体步骤如下：（一）按JB4708-92标准填写焊接工艺指导书（见附表）。
（二）按附表二的规定施焊试件（板对接焊缝）。
（三）对焊缝进行外观检查。
主若是检查焊接接头表面有无裂纹、未焊透和未溶合。
待确信无以上缺时方可确信外观检查合格。
不然需找出缘故，从头修改附表二，直到合格。
（四）无损检测外观检查合格后，对焊件进行X射线检测。
X射线检测按GB3323-87《钢熔化焊对接接头射线照相和质量分级》标准进行。
射线探伤步骤如下：一、训机X光机工作参数有：透照距离、透照电压、透照电流、透照时刻。
本次实验参数如下：取显影药粉与定影药粉各一套，按说明书配制显影液和定影液。
3、装底片在暗室内将载好的底片连同增感屏（铝屏）装入暗袋，暗袋外装好有关标记。
4、透照将等检的焊缝置于装好的暗袋前边，调整X射线机与试件的距离。
五、冲洗底片在暗室中按相关要求冲洗底片。
六、质量标准按GB3323-87标准规定，底片的显影质量不低于AB级，符合标准的底片才能够用于评判焊缝质量。
7、焊缝质量分级依照各类缺点的种类和数量，焊缝质量分四级。
（1）一级焊缝内应无裂纹、未熔合、未焊透和条状夹渣。
（2）二级焊缝内应无裂纹、未熔合、未焊透。
（3）三级焊缝内应无裂纹、未熔合及双面焊和加垫板的单面焊中的未熔合，不加垫板的单面焊中的未焊透条状夹渣长度的三级评定。
（4）焊缝缺点超过三级的定为四级。
评定圆形缺点时将其换算成缺点点数（见表1-3）。
表1-2 评定区域大小表1-3 缺点点数换算表缺陷长颈≤1>1-2>2-3>3-4>4-6>6-8>8点数 1 2 3 6 10 15 25 观看底片，确信评定区位置，本次试样所用板厚为10mm。
