康明斯柴油机的总体结构及工作原理
康明斯柴油发动机燃油系统介绍1
PT燃油泵结构简介 • 齿轮泵
• • 齿轮泵由齿轮泵壳体(两部分组成)、主动齿轮(长轴)、从动小齿轮、 衬垫等组成。 当发动机驱动油泵时，齿轮泵随之转动，其转速与发动机转速 一样。旋转的齿轮在吸油端产生真空并从油箱内通过滤清器把油吸 起后将油压入高压腔。齿轮泵出口的燃油压力要比PT泵出口的压 力大4--5倍。齿轮泵的泵油特性是压力随转速的升高而升高。如图 所示：
K6系列 16mm 13mm
KV系列 22mm 16mm
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
燃油箱的构造及油箱的安装要求 油箱的安装位置 相同，这样利于回油，如油箱太低虽然回油顺利但吸油 困难。
• 通常，油箱的安装应该低于喷油器高度且与PT泵的高度
• 如果油箱高于喷油器，那么就要采取如下的措施： （1）油箱上平面与曲轴中心线的位置高差小于6英尺时，
•
•
3.当空气进入燃油系统时发动 机马上“失速” 4.高压油泵需要正时调整
•
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
•PT燃油系统与高压燃油系统的区别
PT燃油系统
5.有80%左右的燃油用于冷却 喷油器后回到油箱，喷油器得 到很好的冷却 6.喷射压力范围高达10000PSI-20000PSI (703-1406kg/cm2 ),这样保证良好的 雾化，可使燃油有效地燃烧 7.油管连接处少量漏油对整个 发动机输出功率无影响
以康明斯动力建设更美好的生活
康明斯燃油系统介绍
•PT燃油系统与高压燃油系统的区别
PT燃油系统
• 1.PT系统输出的燃油压力最大 不超过300PSI（21kg/cm2） 2.所有的喷油器都共用一根供 油管 3.即使有些空气进入燃油系统 也不会使发动机“失速” 4.PT油泵不需要正时调

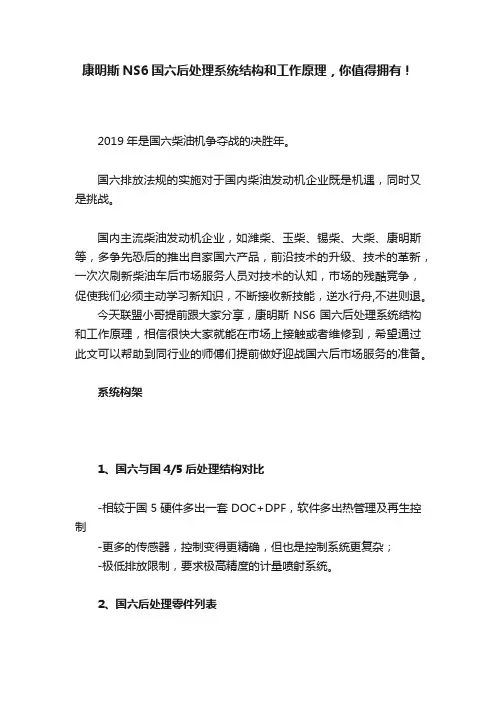

康明斯NS6国六后处理系统结构和工作原理，你值得拥有！
康明斯NS6国六后处理系统结构和工作原理，你值得拥有！2019年是国六柴油机争夺战的决胜年。
国六排放法规的实施对于国内柴油发动机企业既是机遇，同时又是挑战。
国内主流柴油发动机企业，如潍柴、玉柴、锡柴、大柴、康明斯等，多争先恐后的推出自家国六产品，前沿技术的升级、技术的革新，一次次刷新柴油车后市场服务人员对技术的认知，市场的残酷竞争，促使我们必须主动学习新知识，不断接收新技能，逆水行舟,不进则退。
今天联盟小哥提前跟大家分享，康明斯NS6国六后处理系统结构和工作原理，相信很快大家就能在市场上接触或者维修到，希望通过此文可以帮助到同行业的师傅们提前做好迎战国六后市场服务的准备。
系统构架1、国六与国4/5后处理结构对比-相较于国5硬件多出一套DOC+DPF，软件多出热管理及再生控制-更多的传感器，控制变得更精确，但也是控制系统更复杂；-极低排放限制，要求极高精度的计量喷射系统。
2、国六后处理零件列表DOC/DPF及再生介绍1、什么是氧化催化器DOC？DOC的载体有陶瓷和金属之分，通常陶瓷是堇青石的，金属的种类较多，铁、铜、黄铜等。
载体上涂层，涂层主要是贵金属成份，如：铂、铱、钯等。
并且起催化化作用的主要是这些涂层上的贵金属。
功能：该技术使用含有贵金属的催化剂使发动机排气中的HC，CO，NO 和颗粒表面的可挥发性成份进一步氧化,从而降低HC,CO,PM的量，氧化（燃烧）注入到DOC内的碳氢化合物（柴油），为DPF再生提供高温环境2、什么是颗粒物捕集器DPF ？发动机尾气进入DPF后，气态污染物在前端DOC被氧化并同时生成后端氧化碳颗粒物所需要的 NO2 。
固态碳颗粒污染物被后端过滤器捕捉并通过催化剂的作用被氧化成二氧化碳。
在正常的情况下，固态碳颗粒污染物在600度的高温下才能被氧化成为CO2。
DPF定义DPF是一个滤芯，把发动机产生的所有黑烟全部收集在这个滤芯里，降低车辆的颗粒物排放。
DPF结构壁流式结构，将流经DPF的PM过滤在DPF内部。
柴油机工作原理及构造
柴油机工作原理及构造柴油机是一种内燃机，利用压缩燃油产生高温高压，并将其注入到燃烧室内，通过自燃来产生动力。
与汽油机相比，柴油机更节能且更耐用。
以下将详细介绍柴油机的工作原理及构造。
柴油机的工作原理主要分为四个步骤：进气、压缩、燃烧和排气。
下面将分别介绍这四个步骤。
1.进气：柴油机通过进气门将空气吸入进气道中。
进气道中安装有空气过滤器，可以过滤空气中的杂质，保证清洁的空气进入燃烧室。
进气完成后，气门关闭。
2.压缩：柴油机通过活塞在气缸内进行压缩过程。
当活塞下行时，进气门关闭，柴油通过喷油器喷射到活塞顶部。
然后，活塞上行时，柴油被压缩，使其温度和压力升高。
由于柴油具有较高的压燃性，因此不需要点火器。
3.燃烧：当活塞接近顶部时，燃烧会发生。
在高温状态下，柴油会自燃。
柴油的自燃温度较高，需要较高的压力才能实现。
燃烧会产生高温高压气体，驱动活塞向下运动。
4.排气：燃烧后产生的废气会通过排气门排出燃烧室。
废气会进入排气系统，并通过排气管排出机器外部。
柴油机的构造主要包括气缸、活塞、曲轴、气门机构、喷油器、进气系统和排气系统等。
1.气缸：柴油机通常有多个气缸。
气缸被用来容纳压缩和燃烧过程中产生的高温高压气体。
2.活塞：活塞是气缸内上下移动的部件。
它负责压缩和驱动气体，从而产生动力。
3.曲轴：曲轴是柴油机输出动力的主要部件。
它通过连杆将活塞的上下运动转化为旋转运动。
4.气门机构：气门机构控制柴油机的进气和排气过程。
气门的开合由凸轮轴控制。
5.喷油器：喷油器负责将燃油喷射到活塞顶部，以便在压缩过程中进行燃烧。
6.进气系统：进气系统包括进气门、进气道和空气过滤器等。
进气系统的作用是将清洁的空气引入燃烧室。
7.排气系统：排气系统包括排气门、排气管和消声器等。
排气系统的作用是将燃烧后产生的废气排出机器外部。
柴油机利用压缩燃油产生的高温高压气体来产生动力，具有高效节能和耐用的特点。
通过控制气门的开闭、喷油器的喷油时间和喷油量，可以实现柴油机的调速和功率输出的控制。
柴油发电机的工作原理及构造
组成部分
描述
Байду номын сангаас柴油机
- 汽缸：由汽缸盖、汽缸体、曲轴箱等组成，是柴油机的主体和骨架。- 曲轴连杆机构：包括活塞、连杆、曲轴和飞轮等，将燃料燃烧产生的热能转化为机械能。- 配气机构：由进气门、排气门、凸轮轴等部件组成，保证进气充分、排气干净。- 供油系统：负责将燃油输送到喷油器中。- 润滑系统：通过机油在柴油机内部形成油膜，减少摩擦和磨损。- 冷却系统：通常采用水循环方式，对高温部件进行冷却。
发电机
- 通常为三相交流无刷同步发电机，与柴油机刚性连接。- 利用电磁感应原理将机械能转化为电能。
控制屏（箱）
- 配电及控制系统，用于监测和控制柴油发电机的运行状态。- 可实现手动或自动控制，具有多种保护和报警功能。
散热水箱
- 实现对流经机体后的高温冷却水进行降温的部件。
联轴器
- 连接柴油机和发电机的部件，确保两者同步旋转。
日用油箱
- 存储供柴油机使用的燃油。
消声器
- 降低柴油发电机运行时产生的噪音。
公共底座
- 为柴油发电机组提供支撑和稳定作用，通常装有减震装置以减少震动。
康明斯专业发动机解析
105-5 系列 (S)6D105 110 系列 (直接燃料喷射式)
1202,01230/系10列/31
155-4 系列 170 系列 (直接燃料喷射式)
康明斯发动机 (直接燃料喷射式)
统一型和分割型
fjx0531@
4
曲轴、凸轮轴、活塞连杆组的装配
机构安装顺序与方向 曲轴凸轮轴的轴向定位 螺栓扭矩、紧固方法与防松措施 齿轮正时记号 曲轴飞轮组的平衡 曲轴前后油封的装配
7 检查机油油位并加油
8 检查发动机排气烟色
停机前
1 燃油箱中加满燃油
1 更换燃油滤芯
第一个 250 小时
2
检查发动机气门间隙并调整
1 更换发动机机油滤芯和机油
每 250 小时
2 检查风扇皮带张力并调整
3 检查蓄电池电解液液位
每 500 小时
1 更换燃油滤芯
每 1000 小时
1 更换冷却水防腐滤芯 2 检查涡轮增压器的紧固件
理、紧固、润滑等 定期保养：分一级保养，二级保养等
一级保养：200-250h，紧固与润滑 更换三滤 二级保养：800-1000h，检查与调整 特殊保养 包括走合、换季、封存保养等 走合保养：新机或大修后的机器 换季保养：燃油、润滑油、冷却液、电解液更换 封存保养：清理、防腐保护、充电、定时启动等
柱635m/m时，开始动作，显示红色。 进气管的检查与清理 特别注意：空滤芯清理6次后，应更换。若滤芯
清理后不久，灰尘指示器动作，显示红色，不管 是否达到6次，应更换滤芯。 滤芯清理完毕后，应将指示器复位。
2020/10/31
fjx0531@
14
2）涡轮增压器的检查
排气冒黑烟时，检查涡轮增压器及涡轮增压器与汽缸头间 的供气管有使无异常。检查供气管连接部是否漏气，连接 橡皮软管是否破裂，软管卡箍是否松弛等情况，如有异常， 进行检修。
康明斯伟力柴油发电机_图文_图文
发电机组结构及基本原理
康明斯/伟力柴油发电机
柴油发电机组由柴油机、发电机、控制系统三大部分及其他辅助设备组成
康明斯/伟力柴油发电机
一、柴油发电机工作原理
简而言之，就是柴油机驱动发电机运转。
在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压
雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，
1、将充电机断电 2、做好安全措施 3、将蓄电池负极一端接线拆除。（操作中注意安全措施）
康明斯/伟力柴油发电机
十四、柴油发动机维护保养：
结合宝鸡站设备维护保养大表进行维护：
3、控制系统 控制系统作用：柴油发电机组工作过程的监示和控制，包括柴油机工
作参数的测量显示、发电机电量测量显示、发电机输出主回路控制、柴油 机、发电机保护及发电组过程控制。 按结构分：（a） 一体化控制箱（b） 分体控制屏 按功能分：(a)手动型(b)自动化型(c)并联型
二、部件介绍
康明斯/伟力柴油发电机
柴油发电机操作前的检查和准备：
在手动起机或把机组放在自动起动前，应作以下工作： 控制屏各项参数检查。 发电机组的接地检查。 机油油位检查，油位应在油尺的高低标记线之间。 散热水箱水位应符合要求，水箱水位低则添加冷却水。 通风散热检查。确保机房进出风畅通无阻，进出通风量符合机组冷却要求。 排气管检查。波纹管没有弯曲变形，排气管无泄漏，排气畅通。 燃油管路、油箱检查。燃料油注油阀关闭，燃油管路畅通，油箱液位在规定的范围内。 电池检查。电池电压符合机组起动要求，不能低于24V，充电机工作正常。 检查所有连接管件紧固无渗漏；传动皮带、风扇等传动部件的护盖是否盖好。
康明斯QSK系列发动机HPI燃油系统工作原理及故障分析
康明斯QSK系列发动机HPI燃油系统工作原理及故障分析摘要：HPI高压燃油喷射系统是康明斯公司为柴油机开发的新型燃油供给系统。
该系统采用机械式喷油器，配备电子管理系统，燃油喷射压力达到了250Mpa左右，发动机电子控制单元根据司机的要求，控制燃油系统向发动机提供燃油。
本论文对康明斯QSK系列发动机HPI燃油系统工作原理及常见故障进行了详细的阐述和分析，供维修人员参考和借鉴。
关键词：康明斯QSK系列；发动机；HPI燃油系统；工作原理；故障分析一、HPI燃油系统基本原理HPI燃油系统是一个使发动机控制最优化并降低废气排放的电子控制系统，系统根据油门踏板和其它特定设备特性或特定模式特性的输入来控制发动机转速和燃油压力。
系统中燃油泵是PT型燃油系列中的一种，同样采用了压力--时间概念，其中P表示喷油器的进口处的燃油压力，它由ECM输出脉宽调节流通面积大小决定的。
T表示燃油流入喷油器油杯的有效时间，它由发动机转速决定的。
不同之处是PT系统依靠机械方式调整燃油流通面积进而来控制燃油压力，而HPI燃油系统是通过电子方式调整执行器的燃油流通面积进而来控制燃油压力。
二、HPI燃油系统组成结构1、燃油供给HPI燃油系统结构中的燃油供给装置包括：燃油箱、输油管路、燃油滤清器、燃油泵、燃油控制阀组件、燃油歧管、喷油器等。
2、输入设备输入设备向ECM输入各种参数，ECM通过这些参数来判断发动机当前的运行工况、司机的操作指令和其它的一些信号。
只有基于输入设备输入的正确参数，ECM才能做出正确的判断，控制发动机的运行。
按照输入设备功能的不同，将其分为传感器、开关和油门踏板三类。
输入设备由ECM提供工作电源，大部分输入设备的工作电压都为5伏。
发动机主要通过安装在发动机和车辆上的各种传感器来实时监测当前的运行参数，不同的机型在传感器类型和数量上会有所不同，柴油电控发动机传感器通常包括：机油压力和温度传感器，进气温度和压力传感器，冷却液温度传感器，柴油压力和温度传感器，发动机转速传感器，发动机位置传感器，大气压力传感器等。
康明斯电喷柴油发动机原理
适的喷油量，并且计算出在什么时刻、在多长的时间范围内向喷油器发出开启电磁阀、或关 闭电磁阀的指令等，从而精确控制发动机的工作过程。
电子控制系统的核心是ECU——电子控制单元。 ECU就是一个微型计算机。ECU的输入是安装在车辆和发动机上的各种传感器和开 关；ECU的输出是送往各个执行机构的电子信息。
一、概述
我们所说的电喷柴油发动机与传统的柴油机的主要区别在于它的燃油供给系统的不同， 前者采用的是电子控制燃油系统，而后者采用的是机械式燃油系统，目前电子控制燃油 系统可分为三种，分别为： 电控直列泵燃油系统 电控分配泵燃油系统 电控高压共轨燃油系统
前两种燃油系统是在传统的机械式燃油系统的基础上增加了一套精确控制发动机喷 油量和喷油时间的电子装置，从而大大降低了发动机排放污染并提高了燃油经济性。
康明斯ISBe电喷发动机培训讲义
（基础篇）
目录
第一章 电控高压共轨燃油系统结构原理 第二章 系统识别和参数 第三章 系统流程图 第四章 结构详解 第五章 保养指南 第六章 常见故障诊断与排除
附：康明斯电控发动机操作及维护保养指南视频文件
柴油机的结构和原理
柴油机的结构和原理我们通常所说的发电机，实际上是发电机组，用柴油做为燃料发电的称为柴油发电机组，用汽油做为为燃料的称为汽油发机组。
发动机和发电机是二个概念，发动机是由化学能变为机械能，机械又变为电能的设备。
一.柴油机总体结构1.首先欲得到热能，这就必须提供一定数量的燃料，送进燃烧室与空气充分混合，燃烧产生热量。
因此，必须有燃料系统。
它包括柴油箱，输油泵，滤清器，喷油泵和喷油嘴等零部件。
2.为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。
此机构主要由汽缸体，曲轴箱、汽缸盖、活塞、连杆、曲轴和飞轮等零件构成。
当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转力短，使曲轴带动工作机械做功。
3.对于一台设备要连续实现热能转变为机械能，还必须配备一套配汽机构来保证定期吸入新鲜空气，排出燃烧后的废气。
此机构由进,排气门、凸轮轴及驱动零件组成。
4.为了减少柴油机的摩擦损失，保证各部件的正常温度。
柴油机必须有润滑系统和冷却系统。
润滑系统应由机油泵，机油滤清器和润滑油组成。
冷却系统应由水泵、散热器、节温器、风扇和水套等部件组成。
5.为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。
根据不同的启动方法，启动装置配备的零部件，通常采用电动马达启动。
二.柴油机的型号(1)康明斯（Cummins）NT系列柴油机的型号含义和性能。
NTA-855-G360N T A—855—G 360型柴油机。
最大标定功率（PS）发电用发动机排气量（in3）空气中冷涡轮增压NH系列器气门缸盖(2) 2006 T A G发电用空气中冷涡轮增压气缸数2000系列第二节：柴油机的原理凡是把燃料燃烧时所放出的热能转化为机械能的机器都称为热力发动机。
内燃机它是将燃料直接喷射到汽缸内燃烧，依靠燃料燃烧时的燃气的膨胀来推动活塞对外作功。
例如，带动同步交流发电机的柴油机。
柴油机基本结构及工作原理图文
燃油系统及其工作原理
1 燃油过滤和供给
燃油系统负责过滤和供给 柴油到喷油泵和喷油嘴， 以确保燃油的纯净和适当 的供给量。
2 喷油泵的工作原理
喷油泵通过压力来将燃油 喷射到气缸中。这一过程 需要准确的喷油定时和高 压力来确保燃油的均匀喷 雾。
3 喷油嘴的工作原理
喷油嘴负责将喷油泵提供 的燃油喷射到气缸中。喷 油嘴的设计决定了燃油的 喷射速度和方向。
• 承载活塞力 • 驱动其他配件
连杆机构
连杆机构是将活塞的上下往复运动转化为曲轴的旋 转运动的机构。
• 连接曲轴和活塞 • 转化运动方向
柴油机的排气系统和冷却系统
1 排气系统
排气系统负责将废气从气缸排到大气中。它通常包括排气管和消声器。
2 冷却系统
冷却系统用于冷却柴油机的热量，防止发动机过热。它通常包括水泵、散热器和风扇。
柴油机基本结构及工作原理图 文
在这个演示文稿中，我们将介绍柴油机的基本结构和工作原理。了解柴油机 的原理对于理解其功能和操作至关重要。
柴油机的定义和分类
柴油机是一种内燃机，通过燃烧柴油来产生动力。根据使用条件和工作方式， 柴油机分为单作用和双作用柴油机。
柴油机的基本结构和部件
缸体与曲轴箱
柴油机的核心部件包括缸体和曲轴箱。缸体承受 着高压燃气的力量，而曲轴箱则包含曲轴和连杆 机构。
入气缸的空气。高压空气会使柴油瞬间
着火，产生高温高压气体。
3
排气冲程
4
在排气冲程中，废气将从气缸排出，为 下一个工作周期作好准备。
进气冲程
柴油机的工作是根据四个冲程完成的： 进气冲程，压缩冲程，燃烧冲程和排气 冲程。进气冲程是通过曲轴的旋转将新 鲜空气吸入气缸。
康明斯柴油机工作原理
康明斯柴油机工作原理
康明斯柴油机工作原理如下：
1. 进气冲程（Intake Stroke）：柴油机进气门打开，活塞向下
运动，使气缸内部产生负压。
这时，进气门打开，将空气经过进气道和增压器，进入气缸内。
2. 压缩冲程（Compression Stroke）：进气门关闭，活塞向上
运动，将进入气缸的空气进行压缩。
由于柴油机的压缩比较高，压缩到一定程度时空气温度升高至柴油的着火温度。
3. 燃烧冲程（Combustion Stroke）：压缩冲程结束后，柴油喷
油器喷射进入气缸的柴油，由于高温高压条件下，柴油在瞬间燃烧。
燃烧过程产生的热量使气体急剧膨胀，活塞开始向下运动。
4. 排气冲程（Exhaust Stroke）：活塞向下运动，并将燃烧之
后的废气从气缸内排出。
同时，排气门打开，废气经过排气道排出柴油机。
这四个冲程组成了柴油机的一个工作循环（也称作四冲程循环），其中每个冲程为活塞运动的一个完整循环。
康明斯柴油机通过连续不断地重复这个工作循环，实现了能量的转化，用于驱动车辆或其他机械设备。
康明斯发电机原理
康明斯发电机原理
康明斯发电机采用了内燃机的工作原理，将化学能（燃油）转化为机械能，再经过磁场线圈的作用，将机械能转化为电能。
下面将详细介绍康明斯发电机的工作原理。
康明斯发电机的工作原理主要分为两大部分：内燃机部分和发电机部分。
首先，内燃机部分负责将燃油燃烧生成的高温高压气体转化为机械能。
具体来说，内燃机部分由气缸、活塞、连杆和曲轴等组成。
在气缸内进行燃烧的燃油使活塞做往复运动，通过连杆将活塞的线性运动转化为曲轴的旋转运动。
内燃机提供的机械能通过转动的曲轴驱动发电机部分的转子旋转。
发电机部分主要包括转子和定子两部分，其中转子为旋转部件，定子为静止部件。
转子内部的线圈通过旋转的方式在磁场中产生感应电动势。
定子内部的线圈则通过与转子线圈相互作用，将旋转的机械能转变为电能。
此时，康明斯发电机开始输出电能。
康明斯发电机还配备了稳压器和调速器系统，用于保持电压和频率在一定范围内稳定。
稳压器通过调整线圈中的电流大小来调整输出电压，从而保证供电设备的正常工作。
调速器系统则通过控制燃油的供给量来调整内燃机的转速，从而调节发电机的输出频率。
总结起来，康明斯发电机的工作原理是将化学能转化为机械能，然后通过磁场线圈将机械能转化为电能。
它通过稳压器和调速器系统实现了电压和频率的稳定输出，满足各种供电需求。
工作原理简介(康明斯)
01.06.2020
-
7
康明斯发动机的基本结构
发动机工作循环
排气冲程：
在排气冲程中，进气门关闭，排气门打开，活塞向上运动。 上行的活塞迫使燃烧室中燃烧过的废气通过打开的排气门口排到 排气歧管中，驱动增压器后排入大气中。
发动机正常运转取决于两点：
首先是压缩以供点火；其次是将适量的燃油在适当的时间 喷入汽缸中。
发动机概述
01.06.2020
-
1
内燃机原理和构造
• 基本原理：
燃烧
燃油＋氧气＝＝＝能量
雾化的燃油与空气中的氧气在燃烧室中混合后，并在
一定的条件下发生燃烧，产生高温高压，推动运动组件对
外做功。
汽油机与柴油机的主要区别：
由于汽油燃点较高，故汽油机的燃烧条件需点燃，称点燃式，
需要电器系统点火。
柴油燃点较低，故柴油机燃烧条件用压燃，称压燃式。
01.06.2020
-
12
燃油滤清器
燃 油 滤 清 器的 功 能 是 让 油 在 进 入 油 泵 以 前 滤 出 杂 质 。 NH和 K 系列发动机常用是“旋装式”滤清器，这类滤清器是用纸做滤 芯 ， 滤 芯 的 过 滤 能 力 为 大 于 6微 米 的 杂 质 。 滤 清 器 在 工 作 时 ， 终 究会因杂质堆积而形成阻碍，从而降低发动机的功率。所以滤 清器的阻力不能超过规定值，以下有两种方法可以防止这点。
燃油挥发性：汽油挥发性好，采用汽化器；柴油挥发性差，
采用高压燃油加喷油器。
01.06.2020
-
2
01.06.2020
-
3
发动机基本构造：
燃烧室：汽缸盖总成、汽缸套、活塞组。
汽缸盖总成：由进排气道、气门，喷油 器（柴油〕，水道，油道构成。 活塞组：由活塞、活塞环组构成。
柴油发电机-康明斯PPT课件
某偏远地区的通讯基站，由于地理位置偏远，电力供应困难，采用康明斯柴油 发电机作为备用电源，保证了通讯基站的正常运营。
康明斯柴油发电机的实际应用效果
稳定性提升
康明斯柴油发电机为许多企业和机构 提供了稳定的电力供应，避免了因断 电或电源不稳定造成的生产损失或设 备损坏。
经济效益显著
环境友好
康明斯柴油发电机的低噪音和环保设 计，使得其在运行过程中对环境的影 响降至最低。
机油和滤清器的质量对柴油发电机的 运行有很大的影响，需要定期更换， 以保证正常运行。
定期调整和校准
定期调整和校准柴油发电机的各项参 数，保证正常运行和输出电能的稳定 性。
03
康明斯柴油发电机的优势与案例分析
康明斯柴油发电机的优势
高效能
康明斯柴油发电机采用先进的 涡轮增压技术，能够提高燃油
利用率，降低运行成本。
低噪音
康明斯柴油发电机采用了噪音控制技术，能够降低运行时的噪音，减 少对周围环境的影响。
康明斯柴油发电机的维护与保养
定期检查
定期检查柴油发电机各部件的磨损和 损坏情况，及时更换磨损和损坏的部 件，保证正常运行。
清洁保养
定期清洁和保养柴油发电机表面和内 部部件，保持清洁和良好的润滑状态。
定期更换机油和滤清器
可靠性高
康明斯柴油发电机经过严格的 质量控制和耐久性测试，能够 在各种恶劣环境下稳定运行。
维护简便
康明斯柴油发电机的设计和制造考 虑了维护需求，采用模块化设计， 使得维护和修理更加方便快捷。
低噪音
康明斯柴油发电机采用低噪音 设计，减少了对周围环境的噪
音污染。
康明斯柴油发电机的案例分析
案例一
某大型工厂由于电力供应不稳定，经常出现断电情况，导致生产线的停顿。采 用康明斯柴油发电机后，有效解决了电力供应问题，保证了生产线的稳定运行。
康明斯柴油机的总体结构及工作原理
康明斯柴油机的总体结构及工作原理1.康明斯柴油机的总体结构及工作原理康明斯柴油机为四冲程高速柴油机。
它由进气、压缩、做功和排气四个冲程完成一个工作循环。
1.1.曲柄连杆机构曲柄连杆机构是柴油机进行工作循环、完成能量转换的主要机构，它包括机体组、活塞连杆组、曲轴飞轮组三大部分。
1.1.1.机体组的主要组成与功用（1）机体组主要由汽缸体、曲轴箱、汽缸套、汽缸垫、油底壳和汽缸盖等组成。
（2）机体组是柴油机的骨架，是安装所有零部件与保证运动零件正常运转的基础。
康明斯NTA855型柴油机汽缸体为灰铸铁铸造，结构形式为整体龙门式，即汽缸体与上曲轴箱连为一体，它的外部和内部安装着柴油机的所有零件。
它的上面有汽缸盖封闭汽缸上部，并与活塞顶部构成燃烧室。
它的下部为下曲轴箱和油底壳连为一体的油底壳。
NTA855型柴油机的汽缸套采用单体可拆卸湿式缸套。
这种湿式缸套外圆表面直接和冷却水相接触，冷却效果好。
它采用两缸一盖，每个缸均采用四个气门。
汽缸盖一侧有进气道，两缸的进气道共用一个进气口并与一个单独的进气管相通。
缸盖另一侧有排气道，分别通过各缸的排气口与排气歧管相连。
汽缸盖上面装有气门导管、丁字压板、导杆、气门弹簧等。
1.1.2.活塞连杆组的组成与功用（1）活塞连杆组主要由活塞、活塞环、活塞销、连杆及连杆轴承等零件组成。
（2）活塞与汽缸盖、汽缸壁等共同组成燃烧室，承受气体压力并通过活塞销传给连杆，以推动曲轴旋转。
康明斯NTA855型柴油机的活塞由耐热性和耐磨性良好的共晶硅铝合金制成。
有较高的抗疲劳强度、导热性好等优点。
它属于直接喷射式燃烧室，在活塞顶部有ω形凹坑。
NTA855型柴油机有三道气环、一道油环。
第一道气环断面为梯形，称为筒面梯形环，由可锻铸铁制成。
第二道气环由球墨铸铁制成，断面为梯形，扭曲形及环外表面有2°锥角的组合形。
第三道气环也由球墨铸铁制成，断面为梯形扭曲形与缸壁接触面呈2°锥角。
油环为合金铸铁制成，两面有较大的倒角，与缸壁相接触的环外表面镀铬，在油环的内面安装有螺旋弹簧胀圈。
柴油机原理及结构
柴油机原理及结构柴油机是一种内燃机，利用柴油燃料进行燃烧的原理来驱动机械设备或发电机。
相对于汽油机而言，柴油机具有更高的功率、更高的燃烧效率和更低的燃油消耗。
柴油机的结构主要包括缸体、活塞、曲轴、连杆、凸轮轴、气门机构、燃油系统、冷却系统和润滑系统等。
柴油机的工作原理是先将柴油燃料喷射到高压、高温的气缸中，然后通过压燃来引发燃烧。
具体流程如下：1.进气：柴油机通过进气门从外界吸入空气，进入气缸内。
2.压缩：气缸活塞下行，将进入的空气压缩。
3.燃烧：进入气缸的柴油在高温和高压下喷射，形成燃烧区域。
4.排气：活塞上行，将燃烧产生的废气排出气缸，从排气门排出。
柴油机主要结构包括以下部分：1.缸体：柴油机的主要结构，用来容纳活塞和气缸盖，提供燃烧室和气缸腔。
2.活塞：在气缸内上下运动，通过连杆与曲轴相连，转化为旋转运动。
3.曲轴：将往复运动转化为旋转运动，驱动机械设备或发电机。
4.连杆：连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。
5.凸轮轴：控制气门的开闭时间和顺序，通过凸轮轴上的凸轮来推动气门。
6.气门机构：开启和关闭进气门和排气门，控制气缸内的气体流动。
7.燃油系统：将柴油燃料喷射到气缸内，提供燃料供给。
8.冷却系统：保持柴油机的工作温度，提高燃烧效率。
9.润滑系统：给活塞、曲轴和其他运动部件提供润滑油，减少磨损和摩擦。
柴油机通过上述原理和结构的相互作用来运行。
当柴油机启动后，进气门打开，活塞向下运动，吸入空气。
活塞上行时，缸内压力增加，达到压缩比的要求。
此时，燃油会经过喷油泵和喷油器，以高压喷射到气缸内，形成压燃。
经过燃烧，高温废气被排放到大气中，活塞再次下行，将废气排出。
柴油机的运行过程中，燃油系统会不断供给燃油，润滑系统会提供润滑油来减少磨损。
这样，柴油机能够持续地提供动力。
柴油发动机构造原理
柴油发动机构造原理1.活塞运动机构：柴油发动机采用活塞运动机构来将化学能转化为机械能。
在活塞与气缸之间的密封空间中，柴油与空气混合，在活塞上升时被压缩，然后在燃油喷射的作用下点火燃烧，推动活塞向下运动。
2.燃油供给系统：柴油发动机的燃油供给系统包括燃油箱、燃油泵、燃油滤清器、喷油器等。
燃油从燃油箱进入燃油滤清器，通过滤清器去除杂质后，进入高压燃油泵。
高压燃油泵将燃油加压后，通过喷油器喷射到每个活塞顶部的喷嘴中。
3.空气进气系统：柴油发动机的空气进气系统包括进气管、增压器和空气滤清器。
空气通过空气滤清器进入进气管后，经过增压器的增压作用，增加了气缸内的进气密度，提高了燃烧效率。
4.冷却系统：柴油发动机的冷却系统通过循环冷却剂来降低发动机的温度，以保持发动机在正常工作温度范围内。
冷却系统包括水泵、散热器、恒温器和水箱等。
水泵将冷却剂从水箱抽取到发动机，然后通过水道循环流动，冷却发动机后排放到散热器中散热，最后再循环回水箱。
5.排气系统：柴油发动机的排气系统包括排气管、涡轮增压器和排气喇叭。
在活塞下行过程中，排气门打开，将燃烧产生的废气排出，并通过排气管排出汽车外部。
排气气流还可以经过涡轮增压器，通过回收废气能量来提高功率输出。
6.点火系统：柴油发动机采用压力点火方式，即将燃油注射到燃烧室中，在高压下引燃。
点火系统包括燃油喷射泵、高压共轨、喷嘴和喷油控制单元。
喷油泵将燃油从油箱打压到喷油嘴，而喷油嘴会按照设定的时间参数来进行点火喷射。
总之，柴油发动机的构造原理是通过活塞运动、燃油供给、空气进气、冷却、排气和点火等系统的协调工作，将化学能转化为机械能，实现发动机的运转。
柴油发动机具有高效、耐用、可靠性好等特点，因此被广泛应用于各种汽车、船舶和工业机械领域。
