柴油机工作原理及结构
柴油机的物理知识点总结
柴油机的物理知识点总结一、柴油机的工作原理柴油机的工作原理主要包括四个基本过程：进气、压缩、燃烧和排气。
这些过程也称为柴油机的四冲程，分别对应柴油机的一次循环。
下面我们来逐一介绍这四个过程。
1. 进气：首先是进气过程。
柴油机进气门打开，活塞向下运动，气缸内的压力降低，空气被吸入气缸内。
这时燃油喷射器喷射一定量的柴油，与进入气缸内的空气混合。
2. 压缩：接着是压缩过程。
活塞向上运动，将混合气体压缩至高压。
在高压下，混合气体的温度也会升高，使混合气体更容易燃烧。
3. 燃烧：压缩结束后，喷油嘴向气缸内喷射高压柴油，柴油遇到高温高压气体瞬间着火，产生爆炸。
爆炸产生的高压气体推动活塞向下运动，驱动曲轴旋转，从而传递动力。
4. 排气：最后是排气过程。
气缸内的废气通过排气门排出，为下一个循环的进气过程做准备。
以上四个过程构成了柴油机的一个完整工作循环，也称为柴油机的四冲程。
二、柴油机的原理结构柴油机包括外部部分和内部部分。
外部部分包括机壳、缸盖、气门、进气管、排气管等，主要起到保护和连接的作用。
内部部分主要包括曲轴、连杆、活塞、气缸、燃油喷射器等。
以下我们逐一介绍柴油机的主要部件。
1. 气缸：气缸是柴油机中存放燃气的空间，根据气缸数量不同，柴油机可以分为单缸、多缸等类型。
气缸通常由高强度金属材料制成，具有耐高温、耐磨损的特点。
2. 活塞：活塞是气缸内的活动部件，负责压缩混合气体和转换爆炸能量。
活塞通常由铝合金或铸铁制成，具有良好的导热性能和耐磨损性能。
3. 曲轴：曲轴是柴油机的主要旋转部件，是由几节连杆构成的转轴。
曲轴可将活塞的上下往复运动转换为旋转运动，驱动柴油机的输出轴。
4. 连杆：连杆连接活塞和曲轴，起到传递动力的作用。
连杆承受着来自活塞的冲击力和扭矩，需要具有足够的强度和刚度。
5. 燃油喷射器：燃油喷射器是柴油机的关键部件，负责在适当的时机将高压柴油喷射到气缸内与空气混合。
燃油喷射器的喷油量和喷油时间由电控系统控制，从而控制燃烧的时机和效果。
柴油机的工作原理

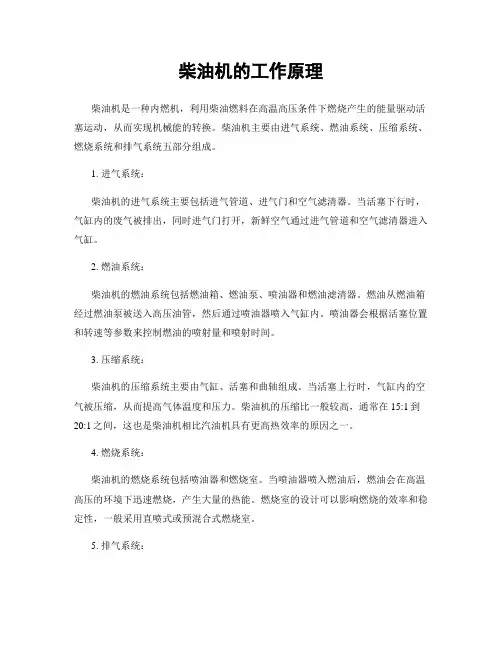

柴油机的工作原理柴油机是一种内燃机，利用柴油燃料在高温高压条件下燃烧产生的能量驱动活塞运动，从而实现机械能的转换。
柴油机主要由进气系统、燃油系统、压缩系统、燃烧系统和排气系统五部分组成。
1. 进气系统：柴油机的进气系统主要包括进气管道、进气门和空气滤清器。
当活塞下行时，气缸内的废气被排出，同时进气门打开，新鲜空气通过进气管道和空气滤清器进入气缸。
2. 燃油系统：柴油机的燃油系统包括燃油箱、燃油泵、喷油器和燃油滤清器。
燃油从燃油箱经过燃油泵被送入高压油管，然后通过喷油器喷入气缸内。
喷油器会根据活塞位置和转速等参数来控制燃油的喷射量和喷射时间。
3. 压缩系统：柴油机的压缩系统主要由气缸、活塞和曲轴组成。
当活塞上行时，气缸内的空气被压缩，从而提高气体温度和压力。
柴油机的压缩比一般较高，通常在15:1到20:1之间，这也是柴油机相比汽油机具有更高热效率的原因之一。
4. 燃烧系统：柴油机的燃烧系统包括喷油器和燃烧室。
当喷油器喷入燃油后，燃油会在高温高压的环境下迅速燃烧，产生大量的热能。
燃烧室的设计可以影响燃烧的效率和稳定性，一般采用直喷式或预混合式燃烧室。
5. 排气系统：柴油机的排气系统主要由排气管道和排气阀组成。
燃烧后产生的废气会通过排气阀排出气缸，然后通过排气管道排入大气中。
排气系统的设计可以影响柴油机的排放性能和噪音水平。
总结：柴油机的工作原理可以简单概括为进气、压缩、燃烧和排气四个过程。
通过合理的设计和控制，柴油机可以高效地将燃料的化学能转化为机械能，广泛应用于汽车、船舶、发电机等领域。
不同类型的柴油机在具体的工作原理上可能会有一些差异，但基本原理是相似的。
柴油机工作原理及结构
柴油机工作原理及结构柴油机是一种利用柴油作为燃料的内燃机，具有高效、经济、耐用等特点，在工业和农业领域中广泛应用。
柴油机的工作原理及结构可以总结为以下几个方面。
1.工作原理柴油机采用压燃式燃烧，即通过在气缸内放入高压燃油、高温空气和压缩空气，使燃油在高压下燃烧形成高温高压的气体推动活塞做功。
具体过程如下：（1）进气过程：活塞在下行过程中，气缸上部的进气门打开，使活塞通过吸气工作行程吸入新鲜空气。
（2）压缩过程：活塞在上行过程中，进气门关闭，将气缸内的空气压缩，增加压力和温度。
（3）燃烧过程：活塞接近行程上限时，柴油喷油器喷射燃油进入气缸，燃油与高温高压的压缩空气混合，在压力下燃烧产生高温高压的气体。
（4）工作过程：燃烧产生的高温高压气体将活塞推向下行行程，传递动力给曲轴。
同时，曲轴带动连杆，使输出轴旋转，从而传递动力。
2.结构组成柴油机的主要结构组成包括缸体、活塞、连杆、曲轴、气门机构、喷油器等几个关键部位。
（1）缸体：柴油机的气缸由铸铁或铝合金制成，用于容纳活塞和产生燃气压力。
（2）活塞：活塞是柴油机中的可动部件，具有套筒、活塞环等组成，能够和气缸形成密封空间，使燃气能够向活塞施加压力。
（3）连杆：连杆用于连接活塞和曲轴，在活塞的上下运动中将线性运动转化为旋转运动，输出动力给曲轴。
（4）曲轴：曲轴是柴油机的主要输出部件，由多个曲柄连杆构成，能够将活塞运动的直线运动转化为可旋转的运动。
（5）气门机构：柴油机的气门机构控制气门的开闭，包括进气门和排气门，通过准确控制气门的开启和关闭时间，保证燃气进出气缸的顺序和时间，以实现正常的工作循环。
（6）喷油器：喷油器是柴油机中的一个重要部件，用于将燃油喷射到气缸中形成高压燃烧气体。
喷油器通过锥型喷嘴和喷孔等构造，以及精确控制的燃油供给系统，可实现高压细密的燃油喷射。
柴油机的工作原理和结构使其能够高效地将燃油转化为机械能，在各个应用领域中广泛使用。
随着技术的发展，柴油机的功率、效率和环保性能也不断提升，为工农业生产和交通运输提供了可靠的动力支持。
柴油机基本知识
第一章柴油机的基本知识第一节柴油机的基本结构一、柴油机的基本工作原理柴油机是一种压缩发火的往复式内燃机。
它的基本工作原理是使燃油直接在发动机的气缸中燃烧，将燃油的化学能转变成热能，从而生成高温高压的燃气，因燃气膨胀，推动活塞运动，通过曲柄连杆对外做功，将热能转变为机械能。
柴油机中燃油的化学能要经过燃烧才能转变成热能。
要燃烧就必须有空气。
为此，在喷入燃油之前必须先使空气进入气缸。
但光有空气和燃油若无点火源（热源）还是不能燃烧。
柴油机是压缩发火的，为此，要将从大气中吸入柴油机气缸内的室温空气，先依靠活塞上行压缩，使之达到足够高的温度和压力。
此时再将燃油以雾化状态喷入，即可在高温高压的空气中自然。
燃油燃烧后放出大量的热能，使燃气的压力、温度急剧增高，在气缸内膨胀，推动活塞作功。
膨胀终了时，气体失去了作功能力，变成废气，排出气缸，以便新气再次进入。
综上所述，柴油机每作一次功，必须经过进气、压缩、燃烧、膨胀和排气五个过程才能实行，进行了这五个过程就完成了一个工作循环。
然后不断重复进行这些过程，使柴油机持续工作。
二、柴油机的基本结构柴油机的基本结构如图l-1所示，柴油机要按前述工作原理工作，必须包括以下部件、系统和装置。
（一）固定部件主要由气缸盖1、气缸套3、机体10、机座8、主轴承9等构成柴油机本体和运动件的支承，并和有关运动部件配合构成柴油机的工作空间。
（二）运动部件主要由活塞2、活塞销4、连杆5、连杆螺栓6、曲轴7等组成。
它们与固定部件配合完成空气压缩及热能到机械能的转换。
（三）配气系统它包括进气系统和排气系统。
进气系统主要由空气滤清器、进气管件、气缸盖内的进气道、进气阀16、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和凸轮轴传动机构等所组成，用来在规定的时间内向气缸内充入足够的新鲜空气。
排气系统主要由排气阀19、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和传动机构以及排气管、排气消音器等组成。
用来在规定时间内将气缸内作功后的废气排入大气。
柴油发电机的工作原理及构造
组成部分
描述
Байду номын сангаас柴油机
- 汽缸：由汽缸盖、汽缸体、曲轴箱等组成，是柴油机的主体和骨架。- 曲轴连杆机构：包括活塞、连杆、曲轴和飞轮等，将燃料燃烧产生的热能转化为机械能。- 配气机构：由进气门、排气门、凸轮轴等部件组成，保证进气充分、排气干净。- 供油系统：负责将燃油输送到喷油器中。- 润滑系统：通过机油在柴油机内部形成油膜，减少摩擦和磨损。- 冷却系统：通常采用水循环方式，对高温部件进行冷却。
发电机
- 通常为三相交流无刷同步发电机，与柴油机刚性连接。- 利用电磁感应原理将机械能转化为电能。
控制屏（箱）
- 配电及控制系统，用于监测和控制柴油发电机的运行状态。- 可实现手动或自动控制，具有多种保护和报警功能。
散热水箱
- 实现对流经机体后的高温冷却水进行降温的部件。
联轴器
- 连接柴油机和发电机的部件，确保两者同步旋转。
日用油箱
- 存储供柴油机使用的燃油。
消声器
- 降低柴油发电机运行时产生的噪音。
公共底座
- 为柴油发电机组提供支撑和稳定作用，通常装有减震装置以减少震动。
柴油发电机工作原理

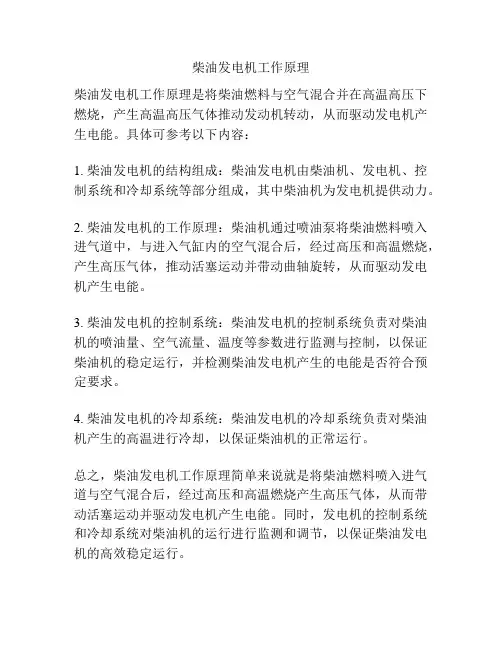

柴油发电机工作原理
柴油发电机工作原理是将柴油燃料与空气混合并在高温高压下燃烧，产生高温高压气体推动发动机转动，从而驱动发电机产生电能。
具体可参考以下内容：
1. 柴油发电机的结构组成：柴油发电机由柴油机、发电机、控制系统和冷却系统等部分组成，其中柴油机为发电机提供动力。
2. 柴油发电机的工作原理：柴油机通过喷油泵将柴油燃料喷入进气道中，与进入气缸内的空气混合后，经过高压和高温燃烧，产生高压气体，推动活塞运动并带动曲轴旋转，从而驱动发电机产生电能。
3. 柴油发电机的控制系统：柴油发电机的控制系统负责对柴油机的喷油量、空气流量、温度等参数进行监测与控制，以保证柴油机的稳定运行，并检测柴油发电机产生的电能是否符合预定要求。
4. 柴油发电机的冷却系统：柴油发电机的冷却系统负责对柴油机产生的高温进行冷却，以保证柴油机的正常运行。
总之，柴油发电机工作原理简单来说就是将柴油燃料喷入进气道与空气混合后，经过高压和高温燃烧产生高压气体，从而带动活塞运动并驱动发电机产生电能。
同时，发电机的控制系统和冷却系统对柴油机的运行进行监测和调节，以保证柴油发电机的高效稳定运行。
柴油机工作原理与构造
柴油机概述一,定义:柴油机是用柴油作燃料的内燃机。
柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。
柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。
然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。
燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功二:历史法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。
1)1905年制成第一台船用二冲程柴油机。
2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。
3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。
4)二十世纪50年代，柴油机进入了专业化大量生产阶段。
特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。
三,分类柴油机种类繁多。
1! 按工作循环可分为四冲程和二冲程柴油机。
②按冷却方式可分为水冷和风冷柴油机。
③按进气方式可分为增压和非增压（自然吸气）柴油机。
④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。
⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。
⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。
⑦按气缸数目可分为单缸和多缸柴油机。
⑧按用途可分为船用柴油机、机车柴油机、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。
⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。
⑩按气缸排列方式可分为直列式和V形排列,水平对置排列,W型排列,星型排列等.11 按功率大少可分为小型（200）中型（200-1000）大型（1000-3000）特大（3000以上）四,世界最大柴油机瓦锡兰苏尔寿Wartsila-sulzer 14RT-flex96-C 配4台ABB TPL85增压器两冲程4涡轮增压14缸柴油共轨电喷发动机单缸排气量1820升单杠功率7780马力总功率108920 马力整机重1300吨最佳工况每小时耗油6400升柴油机基本理论1 无论结构简单还是复杂的柴油机，主要都是由下列机构和系统组成的:1、曲柄连杆机构（包括：气缸体、曲轴、连杆、活塞、缸套、缸盖等零部件）。
单缸柴油机工作原理
单缸柴油机工作原理单缸柴油机是一种常见的内燃机，它的工作原理和汽油发动机有所不同。
本文将会介绍单缸柴油机的工作原理，从发动机的组成结构、点火系统、供油系统、进气系统等方面进行详细解释。
一、单缸柴油机的组成结构单缸柴油机由缸体、气缸盖、曲轴、连杆、活塞、进气系统、排气系统、供油系统、点火系统组成。
缸体是发动机主体，决定其功率大小；气缸盖覆盖缸体上方，形成一个燃烧室。
曲轴是由连杆“弯折”所接成的部件，通过曲轴传递动力，将简单的上下往复运动转变为连续不断的旋转运动。
连杆是将活塞和曲轴连接的部件，是发动机的重要部件，决定了发动机的运动质量。
活塞在气缸内上下往复运动，用于产生燃烧力和驱动曲轴旋转的动力。
进气系统将新鲜的空气引入到发动机燃烧室中。
排气系统将燃料燃烧后产生的废气排出发动机。
供油系统提供油气混合物给发动机燃烧室中。
点火系统用电火花点燃混合燃料，使其燃烧，产生动力。
二、单缸柴油机的工作原理单缸柴油机的工作原理基本上可以分为四个步骤：进气、压缩、工作、排气。
第一步：进气在缸体内部有一个活塞，当活塞从上往下移动时，会造成缸腔内的气压下降，这时进气门会自动打开，将进气门口的新鲜空气通过气道，吸入缸内。
这个时候汽油仍然没有被加入缸内。
第二步：压缩在第一步完成以后，活塞就会从下面向上移动，将进入缸内的空气压缩。
这会使得缸内的气温急剧上升，在这个过程中，缸体内的空气被压缩到高温和高压状态。
第三步：工作在第一、二步的过程中，缸体内的温度和压力都逐渐升高，现在需要加入燃料发生燃烧。
在单缸柴油机的发动机燃烧室中，气缸盖上有一个小凸起，称作“喷油器孔”，这个孔是用来喷入燃料的。
当活塞上升到一定高度时，喷油器孔会向燃烧室喷入高压喷嘴中压缩后的燃料，同时喷嘴中的喷嘴座会发出高压火花，使燃料点燃。
第四步：排气工作完成后，喷嘴会关闭，燃料燃烧产生的高温气体会向下沿着排气通道流出，顺着排气管排出整个柴油机。
同时，活塞向下移动，将剩余的废气排出缸体。
柴油发动机结构原理详细讲解(玉柴)
柴油机的工作原理简述
●压缩行程
活塞从下止点向 上运动，这时，进气 门和排气门均关闭， 吸入气缸内的空气受 到活塞的压缩，压力 提高，温度也随之升 高。
柴油机的工作原理简述
●做功行程
当活塞压缩到上止 点，喷油器向燃烧室喷 入雾状柴油，油雾与压 缩空气充分混合，形成 高温高压的燃气，并开 始自行着火燃烧，混合 汽膨胀做功，推动活塞 向下运动，从而推动曲 轴转动，对外输出功。
柴油机的工作原理简述
●排气行程
活塞从下止点往上运动， 这时，进气门关闭，排气门打 开，燃烧废气在活塞的推动下 排出燃烧室外，完成一个工作 行程，这时曲轴转动两周。
当柴油机完成排气行程后， 在曲轴飞轮总成的惯性力作用 下，又重复上述工作循环过程， 使柴油机连续运转对外输出功 率。
柴油机和汽油机区别
柴油机和汽油机区别
• 空燃比：
– 柴油机：柴油机空燃比只有一种情况：α＞1； 柴油机可实现高增压中冷技术，电控化较汽油 机易实现。因而具有升功率高、动力强劲、燃 烧更完全和经济性好、排放低等显著特点与优 点
– 汽油机：汽油机空气燃料比有三种状态：α＞1 ； 或α＝1；或α＜1。汽油机动力和经济性相对较 低，废气排放控制技术要求更高、更难。
机体-曲轴箱
• 气缸体 – 水冷发动机的气缸体和上曲轴箱常铸成一体，一般用灰铸铁铸成， 气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱， 其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，挺柱腔、 冷却水套和润滑油道、水道等。
气缸体的结构分类
平分式
龙门式
隧道式
• 气缸体的结构通常有三种，以相对曲轴中心线（上图的红色虚 线表示）的高度来区别
• 多网纹小平台工艺使工件表面形成众多且 较密集的螺纹网络，造成许多诸油沟槽， 增强了蓄油能力。由于这些网纹沟槽相互 贯通及储油槽油压的作用，大大减少了油 膜中断的机率，从而明显改善了供油状况 和油膜分布状况；
柴油机基本结构及工作原理图文
燃油系统及其工作原理
1 燃油过滤和供给
燃油系统负责过滤和供给 柴油到喷油泵和喷油嘴， 以确保燃油的纯净和适当 的供给量。
2 喷油泵的工作原理
喷油泵通过压力来将燃油 喷射到气缸中。这一过程 需要准确的喷油定时和高 压力来确保燃油的均匀喷 雾。
3 喷油嘴的工作原理
喷油嘴负责将喷油泵提供 的燃油喷射到气缸中。喷 油嘴的设计决定了燃油的 喷射速度和方向。
• 承载活塞力 • 驱动其他配件
连杆机构
连杆机构是将活塞的上下往复运动转化为曲轴的旋 转运动的机构。
• 连接曲轴和活塞 • 转化运动方向
柴油机的排气系统和冷却系统
1 排气系统
排气系统负责将废气从气缸排到大气中。它通常包括排气管和消声器。
2 冷却系统
冷却系统用于冷却柴油机的热量，防止发动机过热。它通常包括水泵、散热器和风扇。
柴油机基本结构及工作原理图 文
在这个演示文稿中，我们将介绍柴油机的基本结构和工作原理。了解柴油机 的原理对于理解其功能和操作至关重要。
柴油机的定义和分类
柴油机是一种内燃机，通过燃烧柴油来产生动力。根据使用条件和工作方式， 柴油机分为单作用和双作用柴油机。
柴油机的基本结构和部件
缸体与曲轴箱
柴油机的核心部件包括缸体和曲轴箱。缸体承受 着高压燃气的力量，而曲轴箱则包含曲轴和连杆 机构。
入气缸的空气。高压空气会使柴油瞬间
着火，产生高温高压气体。
3
排气冲程
4
在排气冲程中，废气将从气缸排出，为 下一个工作周期作好准备。
进气冲程
柴油机的工作是根据四个冲程完成的： 进气冲程，压缩冲程，燃烧冲程和排气 冲程。进气冲程是通过曲轴的旋转将新 鲜空气吸入气缸。
柴油机工作原理及结构培训课件
通过本课件将深入讲解柴油机的工作原理和结构，包括燃烧室、燃油系统、 供油系统、进气系统、润滑系统等重要组成部分。
柴油机的基本工作原理
柴油机利用压缩燃烧的原理实现能量转化，燃料在高压下点火产生爆炸力推 动活塞向下运动，并通过连杆和曲轴传递动力。
油机燃烧室的结构
喷油嘴
将燃油进入燃烧室，并控制喷油时间和量。
喷油器盖板
封闭喷油嘴安装的位置，保证高压燃油喷射。
活塞顶
接受猛烈燃烧的冲击。
发动机燃油系统
燃油泵
将燃油从油箱抽送到燃油系统 中。
燃油过滤器
清除燃油中的杂质和颗粒。
喷油器
控制燃油喷射的时间和量。
油箱
储存燃油并提供供油。
进气系统
1
滤清器
清除进气空气中的杂质。
2
增压器Hale Waihona Puke 增加进气压力提高燃烧效率。
3
进气门
控制气缸内的进气量。
润滑系统的重要性
润滑系统用于降低发动机零部件之间的摩擦，减少磨损，保持部件的正常运 转和延长使用寿命。
润滑系统的组成部分
1
油底壳
2
用于储存机油，降低机油温度，并保
持一定的油压。
3
机油泵
通过压力将机油送至需要润滑的部件。
曲轴箱盖
保护曲轴和相关部件，确保机油循环。
润滑油的分类及特点
矿物油
提供良好的润滑效果，但 易受环境温度影响。
合成油
性能稳定，高温下润滑效 果更佳。
半合成油
兼具矿物油和合成油的优 点。
飞轮、连杆和曲轴的结构
飞轮
保存发动机的动力，并平衡曲 轴的旋转惯性。
柴油机的工作原理和组成
柴油机的工作原理和组成柴油机是一种内燃机，它以柴油作为燃料进行燃烧，通过将燃料喷射到高温高压环境中使其自燃，从而释放能量并驱动发动机运转。
下面将介绍柴油机的工作原理和组成。
一、工作原理：1. 进气：柴油机的进气系统主要由进气口、滤清器、增压器、中冷器等部件组成。
在工作过程中，活塞向下运动、气缸放大、减小气压使空气进入进气道，并经过滤清器进行过滤，然后通过增压器和中冷器增压并冷却，最终进入气缸。
2. 压缩：活塞向上运动时，气缸缩小，气体被压缩。
柴油机的压缩比较高，通常在16:1到22:1之间，使燃料充分混合，并提高燃烧温度和压力。
3. 燃烧：燃料喷射系统通过喷油器将柴油喷入预燃室或气缸内，高温高压使燃油雾化，并与空气充分混合。
然后，在活塞达到顶点时，喷油器将柴油高压喷射进入压缩气体中，在这个高温高压环境中，柴油受热自燃，形成高温高压的气体。
4. 排气：随着活塞向下运动，排气门打开，废气在气缸内排出，然后通过排气管排出柴油机。
二、组成部分：1. 气缸：柴油机通常有多个气缸，每个气缸内都有活塞运动。
气缸通常由铸铁或铝合金制成，具有耐高温、耐高压的特点。
2. 曲轴连杆机构：曲轴与连杆机构是柴油机的动力传递装置，将活塞的上下运动转化为转动运动。
曲轴由整体钢锻件制成，具有良好的强度和刚性。
连杆由曲轴与活塞之间的连接杆组成，起到传递力和转动的作用。
3. 润滑系统：柴油机的润滑系统主要包括油底壳、曲轴箱、曲轴、连杆、活塞、气缸等部分。
润滑系统通过提供润滑油，减少零部件之间的摩擦，降低磨损。
同时，还能冷却发动机，清除异物和有害残留物。
4. 燃油系统：柴油机的燃油系统主要由燃油箱、滤清器、燃油泵、喷油器等组成。
燃油泵将柴油从燃油箱中抽取，通过滤清器进行过滤，然后将燃油喷射到气缸中。
喷油器将燃油雾化和喷射时间控制在适当范围内，以实现高效燃烧。
5. 冷却系统：柴油机的冷却系统主要由水泵、水箱、散热器等组成。
冷却系统通过将冷却液循环引流，吸热并冷却发动机。
柴油机基本结构及工作原理
柴油机的工作原理
气环 油环 活塞销
活塞 连杆 连杆螺栓
连杆轴瓦 连杆盖
柴油机两大机构
柴油机两大机构
摇臂轴 凸轮轴
摇臂
凸轮轴正 时齿轮
推杆
挺柱
柴油机两大机构
柴油机两大机构
1. 摇臂 2. 气门过桥 3. 气门弹簧旋转压盘 4. 气门弹簧 5.பைடு நூலகம்推杆 6. 气门挺柱
柴油机五大系统
增压器
排气管
柴油机的基本结构骨架?机体?气缸套?曲轴箱?气缸盖?油底壳两大机构?曲柄连杆机构?配气机构五大系统?进排气系统?燃料供给系统?润滑系统?冷却系统?起动系统柴油机的基本结构曲轴箱气缸体气缸垫气缸盖气缸油道和水道油底壳柴油机的工作原理燃料与空气混合后在机器内部燃烧而产生热能然后再转变为机械能
柴油机基本结构及工作原理
五大系统
进排气系统 燃料供给系统
润滑系统 冷却系统 起动系统
柴油机的基本结构
气缸盖 气缸体
气缸
气缸垫 油道和水道
曲轴箱
油底壳
柴油机的工作原理
燃料与空气混合后在机器内部燃烧而产生热能，然后再转变为机械能。
柴油机的工作原理
上、下止点 缸径 行程 工作容积
排量 燃烧室容积 压缩比
柴油机五大系统
柴油机五大系统
柴油机五大系统
柴油机五大系统
柴油机五大系统
感谢您的聆听！
排气制动阀
消声器
空滤器 进气管
中冷器
柴油机五大系统
柴油机五大系统
•作用：将从涡轮增压器压气机出来的温度 升高的空气进行冷却，以提高空气的密度， 提高发动机的充气效率。 •一般来说，增压器增压后的进气温度往往 较增压前温度升高100多度，进气温度升高 后在管路内呈扩散趋势，不利于进气，而通 过中冷器后的温度可以使温度下降 •分类：空—空中冷器、水—空中冷器。
柴油机原理及结构
柴油机原理及结构柴油机是一种内燃机，利用柴油燃料进行燃烧的原理来驱动机械设备或发电机。
相对于汽油机而言，柴油机具有更高的功率、更高的燃烧效率和更低的燃油消耗。
柴油机的结构主要包括缸体、活塞、曲轴、连杆、凸轮轴、气门机构、燃油系统、冷却系统和润滑系统等。
柴油机的工作原理是先将柴油燃料喷射到高压、高温的气缸中，然后通过压燃来引发燃烧。
具体流程如下：1.进气：柴油机通过进气门从外界吸入空气，进入气缸内。
2.压缩：气缸活塞下行，将进入的空气压缩。
3.燃烧：进入气缸的柴油在高温和高压下喷射，形成燃烧区域。
4.排气：活塞上行，将燃烧产生的废气排出气缸，从排气门排出。
柴油机主要结构包括以下部分：1.缸体：柴油机的主要结构，用来容纳活塞和气缸盖，提供燃烧室和气缸腔。
2.活塞：在气缸内上下运动，通过连杆与曲轴相连，转化为旋转运动。
3.曲轴：将往复运动转化为旋转运动，驱动机械设备或发电机。
4.连杆：连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。
5.凸轮轴：控制气门的开闭时间和顺序，通过凸轮轴上的凸轮来推动气门。
6.气门机构：开启和关闭进气门和排气门，控制气缸内的气体流动。
7.燃油系统：将柴油燃料喷射到气缸内，提供燃料供给。
8.冷却系统：保持柴油机的工作温度，提高燃烧效率。
9.润滑系统：给活塞、曲轴和其他运动部件提供润滑油，减少磨损和摩擦。
柴油机通过上述原理和结构的相互作用来运行。
当柴油机启动后，进气门打开，活塞向下运动，吸入空气。
活塞上行时，缸内压力增加，达到压缩比的要求。
此时，燃油会经过喷油泵和喷油器，以高压喷射到气缸内，形成压燃。
经过燃烧，高温废气被排放到大气中，活塞再次下行，将废气排出。
柴油机的运行过程中，燃油系统会不断供给燃油，润滑系统会提供润滑油来减少磨损。
这样，柴油机能够持续地提供动力。
柴油机工作原理及结构案例实例
压缩
2
气。
活塞上行，压缩空气提高气体温度和
压力。
3
燃烧
喷油嘴喷入柴油燃料，与高温高压气
排气
4
体混合，发生自燃燃烧。
活塞下行，废气排出气缸。
柴油机的组成部分
汽缸
装载活塞、消除密封间隙。
连杆
将活塞的直线往复运动转化为曲轴的旋转运 动。
曲轴
将活塞运动转化为旋转运动。
燃油系统
负责喷油、混合燃料与空气。
柴油机的冷却系统
柴油机工作原理及结构案 例实例
柴油机是一种热力机械设备，利用柴油燃料在内燃机内燃爆发产生的高温高 压气体对活塞做功而对曲轴进行动力输出的机器。
柴油机的历史和发展
从19世纪末开始，柴油机逐渐发展成为一种高效可靠的动力装置，广泛应用于交通运输、工业生产和发 电等领域。
柴油机的工作过程简介
1
进气
活塞下行，气缸内产生负压，吸入空
涡轮增压器
增加进气压力，提高燃烧效率。
柴油机汽缸的结构
缸体
容纳活塞和气缸套。
活塞环
密封气缸，减少泄漏。
气缸套
与活塞配合，形成缸腔。
特点 高效节能，污染较少。 功率密度高，适用于高负荷条件。
柴油机的工作循环示意图
吸气
活塞下行，吸入ห้องสมุดไป่ตู้气和柴油。
压缩
活塞上行，压缩混合气。
燃烧
喷油点火，燃烧混合气。
排气
活塞下行，排出废气。
柴油机的结构示意图
汽缸和活塞
产生爆发力，驱动曲轴旋转。
燃烧室和喷油嘴
曲轴和连杆
混合燃料并引燃，产生推动力。 将往复运动转化为旋转运动。
水泵
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴）
柴油发动机工作原理介绍
五、机体组
组成（2）
柴油发动机工作原理介绍
六、活塞连杆组和曲轴飞轮组
组成（3）
柴油发动机内部结构
组成（4）
泵喷嘴 活塞 活塞环 连杆
柴油发动机内部结构
组成 油箱、输油泵、滤清器、喷油泵、喷油器
柴油发动机工作原理介绍
八、燃油系统
柴油发动机工作原理介绍
八、燃油系统
调速器的功用与类型： 功用：柴油发电机组工作时，其负载是变化的，这就要求发电机组输出的
功率也要有相应的增加或减少。此外，供电的频率是要求稳定，这就需 要柴油机工作时的转速保持稳定。因此一般柴油机都装有调速器。 类型：调速器按其工作原理可分为：离心式、气动式、液压式。常见的是 离心式。
柴滤 ECU 输油泵
柴油发动机工作原理介绍
三、工作原理
一、常用名词 1、活塞行程：上、下止点的最小直线距离称为活
塞冲程（或行程）。 2、工作循环：内燃机中热能与机械能的转化是通
过活塞在汽缸内工作，连续进行进气、压缩、膨胀、 排气四个过程来完成的。机器每进行这样一个过程称 为一个工作循环。
3、上、下止点：活塞在汽缸中移动时，活塞在汽 缸中的最高位置称为上止点；活塞在汽缸中的最低位 置称为下止点。
柴油发动机工作原理介绍
三、工作原理
二、四冲程
a、进气冲程
b、压缩冲程
c、膨胀冲程
d、排气冲程
柴油发动机工作原理介绍
三、工作原理
• 进气冲程：活塞从上止点向下止点移动，目的是吸入新鲜空气为燃烧作 好准备， 此时进气门打开，排气门关闭。活塞到达下止点时进气门关闭， 进气冲程结束。
柴油发动机工作原理介绍
十一、进排气系统
• 作用 通过配气机构实现进气和排气过程，使新鲜空气
及时充入气缸并及时从气缸中排出废气。
• 组成 气门组件、气门传动组件
柴油发动机工作原理介绍 十一、进排气系统
柴油发动机工作原理介绍
十一、进排气系统
• 进气增压系统 废气涡论增压是利用柴油机排出的废气能量来驱动增 压器，将空气压缩后再输送入气缸。 增压的目的是增加进入气缸的空气量，在柴油机容积不 变的情况下增加气缸内的空气密度，使柴油机能燃烧 更多的柴油以提高其输出功率，这是最经济最有效的 方法。
柴油发动机工作原理介绍
八、燃油系统
喷油泵的功用与类型：
功用：将柴油按发动机功况定时定量喷射到汽缸内与空气混合燃烧
类型：直列泵、转子泵、单体泵、PT泵
柴油发动机工作原理介绍
八、 燃油系统
喷油器位置
柴油发动机工作原理介绍
八、 燃油系统
喷油器结构
柴油发动机工作原理介绍
八、燃油系统
喷油器工作原理
柴油发动机工作原理介绍
组成（5）
正时齿轮
凸轮轴 增压器气门摇臂
中间齿轮 曲轴齿轮
气门顶杆 气门导管
活塞环 活塞 飞轮 连杆
曲轴
柴油发动机工作原理介绍
七、配气机构
组成（6）
柴油发动机工作原理介绍
八、燃油系统
作用 按照柴油机工作过程的需要，将一定数量的柴油，在一定的时间内以一定 的压力使柴油雾化喷入汽缸，与压缩空气形成均匀的可燃混合气而燃烧。
• 柴油机总体结构一般由以下几大系统或机构组成：
曲柄连杆机构
配气机构
燃油供给系统
冷却系统
润滑系统
起动系统
管理系统
• 由于汽缸数、汽缸排列和冷却方式等不同，因此各种 机型结构上略有差异。
柴油发动机外观结构介绍
缸盖 排烟出口 风扇
预热装置 充电机
空滤
散热器 启动电机 水滤 机滤 增压器 油底壳 废气管
三、工作原理
• 压缩冲程：活塞从下止点向上止点移动，此时进排、气门关闭，气缸内 空气受压缩温度、压力提高，为燃烧提供条件，活塞到达上止点时压缩 冲程结束。
柴油发动机工作原理介绍
三、工作原理
• 膨胀（作功）冲程：在压缩冲程结束前，喷油器将燃油喷 入气缸，与空气混合形成可燃气体并自燃，产生高温、高 压推动活塞由上止点向下止点运动并带动曲轴旋转而作功， 活塞到达下止点时，气缸内压力下降，直至排气门打开。
三、工作原理
• 4、工作容积：活塞从一个止点运动到另一个止 点所经过的空间。
• 5、燃烧室容积：活塞到达上止点时其活塞顶部 所有的空间。
• 6、气缸总容积：活塞位于下止点时其活塞顶部 所有的空间。
• 7、压缩比：气缸总容积与燃烧室容积之比。 • 8.四行程发动机：曲轴旋转两周(720度)，活塞
在气缸内往复运动四次，完成进气、压缩做功、 排气周而复始的过程的发动机。 • 9、排量：多缸发动机各缸工作容积之和。
柴油发动机工作原理介绍
四、工作原理
• 排气冲程：作功结束后，气缸内的气体已成为废气，活塞 从下止点向上止点运动，排气门打开，进气门关闭，活塞 将废气排除气缸，到达上止时，排气冲程结束。排气冲程 结束后，排气门闭，进气门又打开，重复进行下一个循环， 周而复始不断对外作功。
柴油发动机工作原理介绍
五、机体组
十、润滑系统
• 作用 将润滑油供给运动见的摩擦表面以减少磨擦阻力，
减轻机件的磨损，并部分地冷却磨擦零件；清洁和冷 却磨擦表面；提高活塞环和汽缸壁间的密封性能；对 所有运动件起防锈作用。
• 组成 滑油泵、滑油滤清装置、滑油冷却装置、滑油管路
柴油发动机工作原理介绍
十、润滑系统
• 润滑系统
柴油发动机工作原理介绍
九、冷却系统
• 作用 将承受高热机件的热量散到大气中去。
• 组成 水泵、散热器（水箱）、风扇、分水管、机体、缸
盖内的水套、恒温阀。
柴油发动机工作原理介绍
九、冷却系统
• 冷却系 统示意图
柴油发动机工作原理介绍
九、冷却系统
• 冷却水中冷管路图
柴油发动机工作原理介绍 九、冷却系统
柴油发动机工作原理介绍
柴油发动机工作原理介绍
十一、进排气系统
• 中间冷却器 废气涡轮增压器的主要性能指标是空气压力的升高比πk ，当＞1.8 时 就采用中冷器。以降低压气机出口的空 气温度，使进入汽缸的空气密度增大。
柴油发动机工作原理及结构介绍
编辑：王安党
柴油发动机工作原理介绍
一、柴油发动机
• 柴油机是内燃机的一种，将柴油喷射到汽缸内与空气 混合，燃烧得到热能转变为机械能的热力发动机，即 依靠燃料燃烧时的燃气膨胀推动活塞作直线运动，通 过曲柄连杆机构使曲轴旋转，从而输出机械功。
柴油发动机工作原理介绍
二、总体结构
