微蜂窝系统设计内容
蜂窝系统设计
29
非正交系统(CDMA)
CDMA又称码分多址，是在无线通讯上使用的技术， CDMA允许所有使用者同时使用全部频带且把其他使用者 发出信号视为干扰，完全不必考虑信号碰撞的问题。 非正交系统中的信道就是码字，这些码字一般都在每个小 区复用 复用因子是N=1。 区复用，复用因子是 非正交系统同时存在小区内干扰和小区间干扰，用户容量 是满足SIR目标值时每小区能容纳的最大用户数。
3
蜂窝系统的基本概念（2）
4
蜂窝系统的基本概念（3）
什么叫蜂窝系统?
蜂窝系统也叫“小区制”系统。是将所有要覆盖的地区 划分为若干个小区 每个小区的半径可视用户的分布密度 划分为若干个小区，每个小区的半径可视用户的分布密度 在1~10km左右。在每个小区设立一个基站为本小区范围内 的用户服务。并可通过小区分裂进一步提高系统容量。 由移动业务交换中心（MSC）、基站（BS）设备及移动台 （MS）（用户设备）以及交换中心至基站的传输线组成。 ）（用户设备）以及交换中心至基站的传输线组成
其中G是系统带宽除以单个用户的带宽，N是满足公式*的 最小的整数值。
26
例题1
某TDMA蜂窝系统的小区为正六边形，所有信号 传播的路径损耗因子都是γ=2。求目标SIR为10dB 所需要的最小复用因子N。若系统总带宽为 20MHz，每用户信号带宽为100kHz，计算相应的 用户容量。
27
例题2
20
蜂窝系统的基本概念 信道复用 SIR和用户容量 抗干扰技术 动态资源分配 基本速率极限
蜂窝系统的SIR
蜂窝系统的SIR用来计算BER以及小 以及小区用户容量； 用户容 ； 用户容量：满足目标SIR的条件下，系统每小区能支持的 最大用户数； SIR与小区规划、小区大小、复用距离和传播环境有关； 影响SIR不准确的因素包括 干扰数目小时被近似为高斯分布； 为什么？ 没有考虑干扰本身也会经历衰落； SIR其实是信号功率与干扰功率这两个随机变量的比值， 其实是信号功率与干扰功率这两个随机变量的 值 分布及其复杂，精确的SIR是很难获得的，在确知信道模 型时，可以通过仿真来获得。

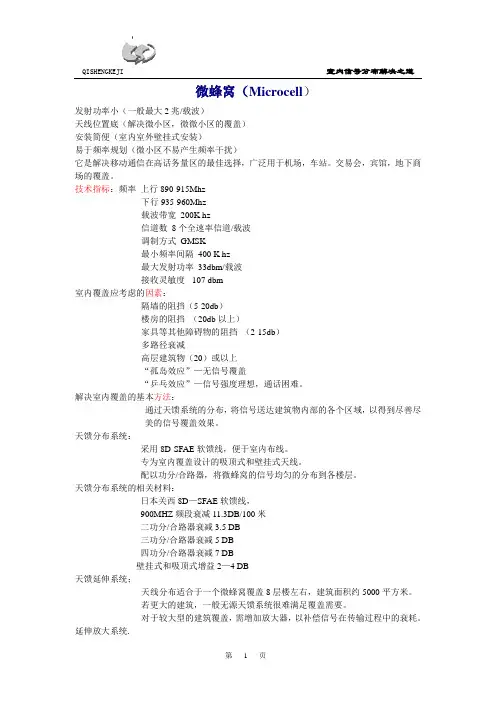

微蜂窝(Microcell)
微蜂窝（Microcell）发射功率小（一般最大2兆/载波）天线位置底（解决微小区，微微小区的覆盖）安装简便（室内室外壁挂式安装）易于频率规划（微小区不易产生频率干扰）它是解决移动通信在高话务量区的最佳选择，广泛用于机场，车站。
交易会，宾馆，地下商场的覆盖。
技术指标：频率上行890-915Mhz下行935-960Mhz载波带宽200K hz信道数8个全速率信道/载波调制方式GMSK最小频率间隔400 K hz最大发射功率33dbm/载波接收灵敏度-107 dbm室内覆盖应考虑的因素：隔墙的阻挡（5-20db）楼房的阻挡（20db以上）家具等其他障碍物的阻挡（2-15db）多路径衰减高层建筑物（20）或以上“孤岛效应”—无信号覆盖“乒乓效应”—信号强度理想，通话困难。
解决室内覆盖的基本方法：通过天馈系统的分布，将信号送达建筑物内部的各个区域，以得到尽善尽美的信号覆盖效果。
天馈分布系统：采用8D-SFAE软馈线，便于室内布线。
专为室内覆盖设计的吸顶式和壁挂式天线。
配以功分/合路器，将微蜂窝的信号均匀的分布到各楼层。
天馈分布系统的相关材料：日本关西8D—SFAE软馈线，900MHZ频段衰减11.3DB/100米二功分/合路器衰减3.5 DB三功分/合路器衰减5 DB四功分/合路器衰减7 DB壁挂式和吸顶式增益2—4 DB天馈延伸系统；天线分布适合于一个微蜂窝覆盖8层楼左右，建筑面积约5000平方米。
若更大的建筑，一般无源天馈系统很难满足覆盖需要。
对于较大型的建筑覆盖，需增加放大器，以补偿信号在传输过程中的衰耗。
延伸放大系统.延伸放大器：增益10—20db可调输出功率：18dbm具有ALC（自动电平控制）采用DC15V芯线馈电供电器：将AC220交流电变换成15V直流电，经馈线送至延伸放大器。
光纤信号分布系统：同轴电缆——布线困难，损耗小，不适于长距离传输信号。
对于大型写字楼，高层酒店，地下隧道的覆盖需使用布线方便损耗小的传输方式——光纤传输距离远，(>3公里)，使用非金属光纤，布线方便。
蜂窝系统工作原理讲解
呼叫接纳控制
决定是否允许新的呼叫建立。
动态信道分配
实时监测信道使用情况，并根据需要重新分配信道。
话务控制和负载均衡
管理网络中的话务量分布，确保网络资源得到高效利用。
05
蜂窝系统的应用场景
移动通信网络
移动语音通信
蜂窝系统是移动语音通信的主要载体，为用户提供连续的语 音服务，无论身处城市还是乡村。
VS
便捷生活
蜂窝系统使得智能家居设备能够实现远程 控制，为用户带来更加便捷的生活体验。
06
蜂窝系统的未来发展
5G蜂窝系统的发展
5G网络覆盖
5G蜂窝系统将实现更广泛的网络 覆盖，提供更稳定、高速的数据 传输服务，满足不断增长的用户 需求。
物联网支持
5G蜂窝系统将更好地支持物联网 技术的发展，实现各种智能设备 之间的互联互通，推动智能家居、 智能交通等领域的发展。
微蜂窝网络架构
总结词
高密度区域，提供高质量服务
详细描述
微蜂窝网络架构由多个小型基站组成，通常部署在高密度城市区域，为用户提供高质量的无线通信服务。微蜂窝 网络架构能够提供更稳定的信号覆盖，支持更多用户同时通信。
分布式蜂窝网络架构
总结词
灵活扩展，高效部署
详细描述
分布式蜂窝网络架构由多个无线接入点组成，这些接入点可以灵活部署在各种环境中。该架构具有高 度的可扩展性，能够快速部署在特定区域，以满足用户需求。分布式蜂窝网络架构广泛应用于企业、 学校等需要灵活无线通信的场所。
蜂窝系统工作原理讲解
目录
• 蜂窝系统概述 • 蜂窝系统的通信原理 • 蜂窝系统的网络架构 • 蜂窝系统的关键技术 • 蜂窝系统的应用场景 • 蜂窝系统的未来发展
微蜂窝(Microcell)
微蜂窝（Microcell）发射功率小（一般最大2兆/载波）天线位置底（解决微小区，微微小区的覆盖）安装简便（室内室外壁挂式安装）易于频率规划（微小区不易产生频率干扰）它是解决移动通信在高话务量区的最佳选择，广泛用于机场，车站。
交易会，宾馆，地下商场的覆盖。
技术指标：频率上行890-915Mhz下行935-960Mhz载波带宽200K hz信道数8个全速率信道/载波调制方式GMSK最小频率间隔400 K hz最大发射功率33dbm/载波接收灵敏度-107 dbm室内覆盖应考虑的因素：隔墙的阻挡（5-20db）楼房的阻挡（20db以上）家具等其他障碍物的阻挡（2-15db）多路径衰减高层建筑物（20）或以上“孤岛效应”—无信号覆盖“乒乓效应”—信号强度理想，通话困难。
解决室内覆盖的基本方法：通过天馈系统的分布，将信号送达建筑物内部的各个区域，以得到尽善尽美的信号覆盖效果。
天馈分布系统：采用8D-SFAE软馈线，便于室内布线。
专为室内覆盖设计的吸顶式和壁挂式天线。
配以功分/合路器，将微蜂窝的信号均匀的分布到各楼层。
天馈分布系统的相关材料：日本关西8D—SFAE软馈线，900MHZ频段衰减11.3DB/100米二功分/合路器衰减3.5 DB三功分/合路器衰减5 DB四功分/合路器衰减7 DB壁挂式和吸顶式增益2—4 DB天馈延伸系统；天线分布适合于一个微蜂窝覆盖8层楼左右，建筑面积约5000平方米。
若更大的建筑，一般无源天馈系统很难满足覆盖需要。
对于较大型的建筑覆盖，需增加放大器，以补偿信号在传输过程中的衰耗。
延伸放大系统.延伸放大器：增益10—20db可调输出功率：18dbm具有ALC（自动电平控制）采用DC15V芯线馈电供电器：将AC220交流电变换成15V直流电，经馈线送至延伸放大器。
光纤信号分布系统：同轴电缆——布线困难，损耗小，不适于长距离传输信号。
对于大型写字楼，高层酒店，地下隧道的覆盖需使用布线方便损耗小的传输方式——光纤传输距离远，(>3公里)，使用非金属光纤，布线方便。
微蜂窝无线通信综合实验设计方法
实 验 科 学 与 技 术
Ｅｘ ｅ ｉ ｅ ｔＳ ｉｎｃ ｎ ｃ ｎ ｌ ｙ ｐ ｒｍ ｎ ｃｅ ｅ ａ ｄ Ｔｅ ｈ ｏｏｇ
Ｖｏ Ｉ ｌ ９ ≮・ ｜ 镘 ・ 实 验 恭
微 蜂 窝 无 线 通 信 综 合 实 验 设 计 方 法
Ｃｏ ｐ ｅ ｅ ｓｖ ｐｅ ｉ ｅ ｔ ｌＤｅ ｉ ｎ ｏ ｉ ｒ － ｅ ｌ ｌ ｒ ｍ ｒ ｈ ｎ ｉ ｅ Ｅｘ ｒ ｍ ｎ ａ ｓｇ ｆＭ ｃ ｏ ｃ ｌ ａ ｕ
Ｒａ ｉ ｍ ｍ ｕ ｉ ａ ｉ ｎ ｄ ｏ Ｃｏ ｎ ｃ ｔｏ
Ｚ Ａ ｏｇｗ ｎ ，Ｎ Ｕ Ｑｎ Ｈ Ｕ Ｄ ｎ — ｉｇ Ｈ ｕｎ — ｎ Ｈ Ｏ Ｄ ｎ — ｅ ｇ Ｉ ｉ ，Ｚ Ｏ ｏｇｍ ｎ ，Ｚ ＡＯ Ｇ ａ ｇｌ ａ
Ａｂｓｒ ｔ： Ｔｈｓ ｐ ｐ ｉｃ ｓ ｓｔ ｅ ｈ ｓｏ ｙａ ｄ ｃｕａｉｙｏ ｈ ｃｏ— ｅｌｌ ｒｒｄｉ ｏ ｔａｃ ｉ ａ ｅｒｄ ｓ ｕｓｅ ｈ ｉｔ ｒ ｎ ａ ｔ ｌｔ ｆｔ ｅ ｍｉ ｒ ｃ ｌｕ ａ ａ ｏ ｃ ｍｍ ｕ ｉａ ｉｎ， ａ ｄ ｔ ｅ ｎｔｏ ｕｃ ｓｔ ｅ ｐ ａ ｔｃ ｆ ｎ ｃ ｔｏ ｎ ｈ ｎ ｉ ｒ ｄ ｅ ｈ ｒ ｃ ｉｅｏ
Ｋｅ ｒ ｓ： ｍｉ ｒ —ｅ ｕ ａ ｒｌ ｓ ｏ ｙ ｗｏ ｄ ｃ ｏ ｃ ｌ ｌ ｒｗ ｅ ｅ ｓｃ ｍｍ ｕ ｃ ｔｏ ｉ ｎｉａｉ ｎ； ３Ｇ ； ＥＳ ００ ｙｓｅ ； ｓ ｆｓ ｔｈ ｙ ｔｍ ； ｃ ｍ ｐ ｈ ｎ ｉｅ ｅ ｐ ｒｍｅ ｔ ３ ０ ｓ ｔｍ ｏ ｗ ｃ ｓ ｓｅ ｌｉ ｏ ｒ ｅ ｓｖ ｘ ｉ ｅ ｅ ｎ
近 年来 ，由于蜂 窝 电话 网这种 通信 方式 具 有终
端 便携 性 、用 户 移动性 和基 础设 施 费用 较低 等诸多 优 点 ，得 到了 飞 速 的 发 展 … 。通 信 学 科 的 实 验 教 学 作 为培养 学生 工程 实践 能力 的重 要 环节 而备 受重 视 ，云南大 学通 过省 部共建 特 色优 势 学科 专业 实验 建 设项 目 ，２ ０ ０ ７年立项 建设 了 “ 络通 信 与无 线 通 网 信 实验 室 ” 。该实 验 建设 内容 包 括 ：软交 换 系统 实
三、微蜂窝
第三章微蜂窝一、微蜂窝的引入本部分将旨在分析当前系统存在的一些局限性及引入微蜂窝的各种理由。
◆当前的GSM 系统尽管采取了先进的数字技术，GSM 系统较TACS 系统在容量上有较大提高，但依然追不上用户增长的需要。
同样是噪声受限系统，GSM 网络也存在一些限制系统容量的因素，这中间包括频率资源限制，信道资源限制。
◆频率资源限制当前系统为噪声受限系统，接收机要求一定的信噪比，例如，TACS制式要求载干17db ；GSM 系统要求9～11db ；CDMA 系统要求Eb/No>6db 。
这使得在一定的频率资源下，频率复用的程度必受一定制约。
通常有公式经验公式：以GSM 为例，通常采用4×3复用模式。
假设使用频率资源10M ，则共有10M/200K=50个频点，则每个小区最多可50/12≈4个频点。
显然，系统容量受到了限制，此时，网络运营商考虑容量增长时，必须有其它手段：1、扩充频段，如铺设DCS1800。
2、使用其它技术手段.改变复用模式，如跳频。
3、采用微蜂窝技术。
前两种方法投资规模大，网络改造程度深，因此，在网络增长的一定时期，采用微蜂窝是一种简单，经济的增容手段。
为复用数目其中K ICK ,*32◆目前小区结构一定地理区域内的小区数目通常是由小区的用户数量决定，而小区的覆盖范围则由电波传播的距离及传播的延时决定。
例如，GSM的小区理论覆盖上限是35KM。
大覆盖范围的小区将能使一定区域内的小区数目大大减少而能减少投资，同时这种小区的使用也使网络的结构变得简单。
切换区域变小，切换概率小。
如果一个城市的移动网络能仅用一个大容量基站保证了容量和覆盖，网络运营商将会觉得大快人心。
遗憾的是，这受到许多理论上的限制，如手机的发射功率的限制，频率资源的限制，容量的限制，接收机的灵敏度的限制等等。
因而不得不采用更小覆盖范围的小区，小区覆盖半径越小，切换概率大为增加，同邻频的干扰就会增加。
同时，传统的基站因需要机房、天线布置的较高要求也难以寻找站址。
蜂窝结构多功能优化设计
群算法等； (3)借助拓扑优化技术对蜂窝结构进行更有效的功能布局和结构 设计。
3、实验验证和经济可行性分析
为了确保多功能优化设计的有效性和可行性，需要通过实验验证的方法对设 计成果进行测试和评估：
(1)依据设计方案制作样品，并进行相应性能测试，如力学、热学、声学等 方面的测试； (2)分析实验数据，对比优化前后的性能提升情况，以验证优化设 计的有效性； (3)对多功能蜂窝结构的制造成本、维护成本和使用寿命等方面进 行经济性评估，
以确保其经济可行性。在综合考虑上述方法和技术的基础上，可以逐步实现 蜂窝结构多功能优化设计并使其成为未来的理想解决方案。
1、通过建立数学模型和数值模拟方法，可以有效地对蜂窝密封的结构进行 优化设计；
2、形状和尺寸是影响蜂窝密封性能和效率的重要因素；
3、通过采用形状和尺寸优化设计方法，可以有效地提高蜂窝密封的性能和 效率；
4、本次演示的研究结果可以为汽轮机轴端蜂窝密封的设计提供一定的参考 价值。
感谢观看
无法满足现代汽轮机的要求。因此，本次演示采用数值模拟方法对蜂窝密封 的结构进行优化设计，以提高其性能和效率。
二、数学模型
1、蜂窝密封的几何模型
蜂窝密封由多个正六边形蜂窝单元组成，每个蜂窝单元由多个薄板组成。为 了简化计算，我们假设每个薄板都是等厚的，并且忽略其弯曲和剪切变形。
2、蜂窝密封的物理模型
蜂窝结构多功能优化设计
01 引言
03 参考内容
目录
02 方案提出
引言
蜂窝结构因其独特的优点在众多领域得到广泛应用，如航空、汽车、建筑等。 为了进一步发挥其潜力，本次演示将探讨蜂窝结构多功能优化设计的概念、意义 和作用，并在此基础上提出具体的优化方案和实现方法。最后，将总结多功能优 化设计的优点和展望其未来发展前景。
Coral Air
CoralAIR 多块基站控制卡结构
系统支持最大8 块16SKK卡板。 同步时钟线连 接于卡板之间， 保证手机在不同 卡板控制下的基 站漫游无扰动、 无杂音。
CoralAIR 多块基站控制卡结构
CoralAIR 4 信道室外基站
CoralAIR微蜂窝系统结构图
CORAL 微蜂窝系统
幻灯片 70
CoralAIR微蜂窝系统结构图
Coral Flexicom系列产 品和Coral IPx系列产工作频率 1900～1920KHz.
支持基站128，室内型和 室外型。 支持手机数量1530。 手机与数字话机同样功 能。 手机具有防爆、防电磁 干扰特性 手机具有场强测试功能
1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 * 8 #
室内：100米
* 8 #
室内：100米
室内：100米
CoralAIR 内置基站控制卡
8SKK、16SKK支持 Coral Flexicom400 、5000和6000，以及 Coral IPx800、3000 和4000。 8SKK-sl、16SKKsl支持Flexicom200 。 8SKK-ipx、16SKKipx支持Coral IPx500。
多微蜂窝天线系统设计与多用户干扰管理研究
多微蜂窝天线系统设计与多用户干扰管理研究摘要：随着移动通信技术的快速发展和用户数量的增加，多微蜂窝天线系统设计与多用户干扰管理的研究变得越来越重要。
本文旨在分析多蜂窝天线系统设计以及多用户干扰管理的关键问题和挑战，并探讨一些解决方案和技术。
首先，我们将介绍多蜂窝天线系统设计的基本原理和架构。
然后我们将讨论多用户干扰管理中的问题、挑战和技术。
最后，我们将提出一些未来的研究方向和潜在的发展趋势。
1. 引言多微蜂窝天线系统设计与多用户干扰管理是当前移动通信领域的热点问题。
随着大量用户对移动通信服务的需求，传统的蜂窝网络已经无法满足用户对高速数据传输的要求。
多蜂窝天线系统设计和多用户干扰管理成为提高网络容量和覆盖范围的关键技术。
2. 多微蜂窝天线系统设计多微蜂窝天线系统设计旨在提高网络吞吐量、容量和覆盖范围。
传统的蜂窝网络采用单一天线进行通信，而多微蜂窝天线系统设计则采用多个天线，可以同时服务多个用户。
这种设计可以提高频谱效率和网络容量。
多微蜂窝天线系统设计的关键技术包括波束形成、干扰消除和多用户资源分配。
2.1 波束形成技术波束形成技术是多微蜂窝天线系统设计的重要组成部分。
传统的天线系统会将信号在一个方向上广播，而波束形成技术可以将信号聚焦在特定方向上，从而提高信号传输质量和容量。
2.2 干扰消除技术多微蜂窝天线系统中一个重要的问题是干扰管理。
由于多个天线同时服务多个用户，干扰问题变得尤为突出。
干扰消除技术可以在多用户干扰环境下提高系统性能。
例如，空间分集技术可以通过将单个用户的信号分发到多个天线上，并在接收端进行合并来减少干扰。
2.3 多用户资源分配多用户资源分配是多微蜂窝天线系统设计的关键问题之一。
在多天线系统中，如何合理地分配频谱和资源给多个用户是一个挑战。
传统的资源分配算法不再适用于多微蜂窝天线系统。
因此，需要设计新的多用户资源分配算法来提高系统性能。
3. 多用户干扰管理多用户干扰管理是多微蜂窝天线系统中一个重要的问题。
