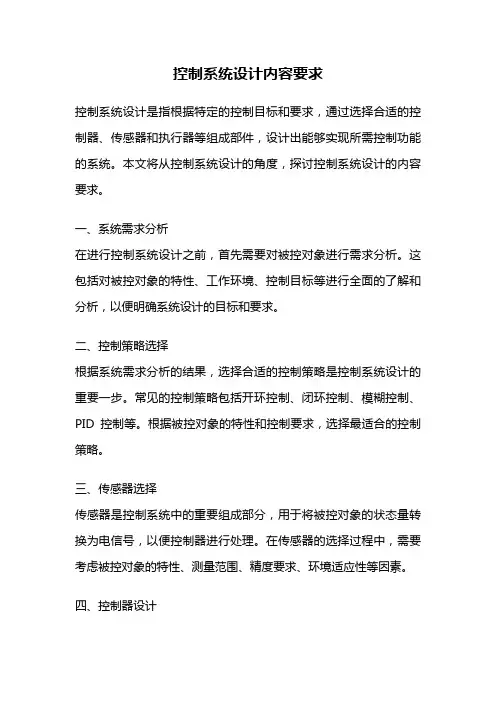

控制系统设计内容要求控制系统设计是指根据特定的控制目标和要求，通过选择合适的控制器、传感器和执行器等组成部件，设计出能够实现所需控制功能的系统。
本文将从控制系统设计的角度，探讨控制系统设计的内容要求。
一、系统需求分析在进行控制系统设计之前，首先需要对被控对象进行需求分析。
这包括对被控对象的特性、工作环境、控制目标等进行全面的了解和分析，以便明确系统设计的目标和要求。
二、控制策略选择根据系统需求分析的结果，选择合适的控制策略是控制系统设计的重要一步。
常见的控制策略包括开环控制、闭环控制、模糊控制、PID控制等。
根据被控对象的特性和控制要求，选择最适合的控制策略。
三、传感器选择传感器是控制系统中的重要组成部分，用于将被控对象的状态量转换为电信号，以便控制器进行处理。
在传感器的选择过程中，需要考虑被控对象的特性、测量范围、精度要求、环境适应性等因素。
四、控制器设计根据控制策略的选择和系统需求分析的结果，设计合适的控制器是控制系统设计的关键。
常见的控制器包括比例控制器、积分控制器、微分控制器等。
在控制器设计过程中，需要考虑控制器的稳定性、响应速度、抗干扰能力等因素。
五、执行器选择执行器是控制系统中的另一个重要组成部分，用于将控制器输出的控制信号转换为能够对被控对象产生影响的物理量。
在执行器的选择过程中，需要考虑被控对象的特性、控制信号的功率要求、响应速度等因素。
六、系统仿真与调试在完成控制系统设计后，进行系统仿真与调试是必不可少的环节。
通过对系统进行仿真，可以验证系统设计的正确性和合理性，并进行必要的调整和优化。
七、系统实施与验证在控制系统设计完成后，需要对系统进行实施与验证。
这包括对系统的硬件和软件进行实施，并进行系统验证和性能测试。
通过系统实施与验证，可以验证系统设计的可行性和有效性。
八、系统维护与改进控制系统设计并不是一次性的工作，系统维护与改进是控制系统设计的持续过程。
在系统实施和运行过程中，可能会出现各种问题和改进需求，需要及时进行维护和改进，以确保系统的稳定性和性能。
PLC控制系统设计的基本内容
PLC控制系统设计的基本内容1．总体方案的确定熟悉控制对象和控制要求，分析控制过程，确定总体方案。
2．正确选用电气控制元件和PLCPLC控制系统是由PLC、用户输入及输出设备、控制对象等连接而成的。
应认真选择用户输入设备（按钮、开关、限位开关和传感器等）和输出设备（继电器、接触器、信号灯、电磁阀等执行元件）。
要求进行电气元件的选用说明，必要时应设计好系统主电路图。
根据选用的输入/输出设备的数目和电气特性，选择合适的PLC。
PLC是控制系统的核心部件，对于保证整个控制系统的技术经济性能指标起着重要作用。
选择PLC应包括机型、容量、I/O点数、输入/输出模块（类型）、电源模块及特殊功能模块等的选择。
3．分配I/O端口根据选用的输入/输出设备、控制要求，确定PLC外部I/O端口分配。
（1）作I/O分配表，对各I/O点功能作出说明。
（2）画出PLC外部I/O接线图，依据输入/输出设备和I/O口分配关系，画出I/O接线图。
接线图中各元件应有代号、编号等，并在电气元件明细表中注明规格数量等。
4．PLC控制流程图及说明绘制PLC控制系统程序流程图，完成程序设计过程的分析说明。
5．程序设计利用CX-Programmer编程软件编写控制系统的梯形图程序。
在满足系统技术要求和工作情况的前提下，应尽量简化程序，尽量减少PLC的输入/输出点，设计简单、可靠的控制程序。
注意安全保护（检查联锁要求、防误操作功能等能否实现）。
6．调试、完善控制程序（1）利用CX-Programmer在计算机上仿真运行，调试PLC控制程序。
（2）让PLC与输入及输出设备联机进行程序调试。
调试中对设计的系统工作原理进行分析，审查控制实现的可靠性，检查系统功能，完善控制程序。
控制程序必须经过反复调试、修改，直到符合要求为止。
7．撰写设计报告设计报告内容中应有控制要求、系统分析、主电路、控制流程图、I/O分配表、I/O接线图、内部元件分配表、系统电气原理图、用CX-Programmer打印的PLC程序、程序说明、操作说明、结论、参考文献等。
控制系统设计 (3)
控制系统设计1. 引言控制系统是一种能够实现对系统运行状态进行调节和控制的工程系统。
它在现代工业生产、交通运输、能源管理等多个领域有着广泛的应用。
控制系统设计是控制系统工程中非常重要的一个环节，它涉及到了对系统的建模、控制器的设计以及系统性能的优化等方面。
本文将介绍控制系统设计的基本原理和方法，以及在实际项目中常用的控制策略和技术。
同时，还将探讨一些与控制系统设计相关的挑战和解决方案。
2. 控制系统设计的基本原理控制系统设计的基本原理是实现对系统输出的调节和控制。
它基于对系统动态特性的分析和建模，并通过设计合理的控制器来实现对系统的稳定性和性能的优化。
2.1 系统建模系统建模是控制系统设计的第一步。
它涉及到对系统的动态特性进行分析和描述，以便进行后续的控制器设计和分析。
常用的系统建模方法有传递函数法、状态空间法和模糊控制等。
传递函数法适用于线性时不变系统，通过对系统输入和输出之间的关系进行数学描述。
状态空间法是描述系统状态变化的一种方法，可以描述非线性和时变系统。
模糊控制是一种描述模糊系统的方法，通过定义模糊规则来实现对系统的控制。
2.2 控制器设计控制器设计是控制系统设计的核心内容，它包括对系统的反馈控制和前馈控制两种方式。
反馈控制是指将系统输出与期望输出进行比较，并将比较结果作为控制器的输入，以调节系统的行为。
常用的反馈控制器设计方法有PID控制、比例-积分-微分控制以及自适应控制等。
前馈控制是指根据系统动态特性的数学模型，直接计算出控制输入，以达到期望输出。
前馈控制可以提高系统的动态性能，并且对系统的不确定性有较强的鲁棒性。
常用的前馈控制器设计方法有预测控制、滑模控制以及模糊控制等。
3. 常用的控制策略和技术3.1 PID控制PID控制是一种常用的反馈控制方法，它通过调节比例、积分和微分三个参数来实现对系统的控制。
PID控制具有结构简单、调节过程简便等优点，在工业自动化控制中得到了广泛的应用。
计算机控制系统设计的基本内容
计算机控制系统设计的基本内容
计算机控制系统设计主要包括以下基本内容:
1. 控制理论基础知识：计算机控制系统的设计需要运用控制理论的基础知识，如传递函数、稳定性分析、动态响应分析等。
2. 计算机控制系统的硬件设计：包括控制器、传感器、执行器等硬件设备的设计和选型，需要考虑硬件设备的可靠性、性能、成本和可维护性等因素。
3. 计算机控制系统的软件设计：包括控制系统的算法设计、软件界面设计、数据采集和处理等，需要运用计算机编程语言和软件设计工具进行开发。
4. 计算机控制系统的调试和测试：设计完成后，需要进行系统调试和测试，以确保系统的稳定性、可靠性和性能指标符合要求。
5. 计算机控制系统的应用和优化：在实际应用场景中，需要对计算机控制系统进行优化和调整，以提高控制性能和效率。
以上是计算机控制系统设计的主要基本内容，不同的应用场景和控制需求可能需要针对具体情况进行定制化设计。
控制系统设计
控制系统设计
控制系统设计是指针对特定目标或需求，设计出能够自动控制和调节某个过程，使其达到预期要求的系统。
控制系统设计的步骤如下：
1. 确定需求和目标：明确控制系统的目标和要求，包括系统应该具备的功能、性能要求和稳定性要求等。
2. 建立数学模型：通过对被控对象进行建模，将其抽象为数学方程或传递函数等数学模型。
3. 设计控制器：根据数学模型，设计出合适的控制器，如比例控制器、积分控制器、微分控制器或PID控制器等。
4. 系统分析与优化：利用控制理论和数学工具，对控制系统进行分析和优化，包括稳定性分析、性能指标优化等。
5. 实施和调试：将控制系统设计方案实施到实际系统中，
并进行调试和测试，确保系统能够按照预期工作。
6. 系统评估和改进：对实施后的控制系统进行评估和改进，根据实际运行情况进行调整和优化。
控制系统设计通常会涉及到控制理论、信号处理、传感器
和执行器选择、硬件和软件的设计等方面。
同时，设计人
员还需要考虑系统的可行性、可靠性、经济性等因素，并
灵活应对不同的控制需求和变化。
自动化控制系统设计方案
自动化控制系统设计方案一、引言自动化控制系统是指利用计算机、仪器仪表和执行器等设备，对生产过程进行监测、控制和优化的系统。
本文将详细介绍自动化控制系统的设计方案，包括系统概述、硬件设计、软件设计、通信设计和安全设计。
二、系统概述本自动化控制系统设计方案旨在实现对工业生产过程的自动化控制。
系统主要包括以下几个部分：1. 传感器：用于采集生产过程中的各种参数，如温度、压力、流量等。
2. 控制器：根据传感器采集到的数据，进行控制算法计算，并输出控制信号。
3. 执行器：根据控制信号，对生产过程中的设备进行控制，实现自动化控制。
4. 人机界面：提供友好的操作界面，用于监测和调节系统运行状态。
5. 通信模块：实现与上位机或其他设备的数据交互和远程控制功能。
三、硬件设计1. 传感器选择：根据不同的生产过程需求，选择合适的传感器类型和规格，并合理布置在生产现场。
2. 控制器选型：根据系统的实时性和计算需求，选择适合的控制器，如PLC、单片机等。
3. 执行器选择：根据生产过程中的设备类型和控制要求，选择合适的执行器，如电机、阀门等。
4. 人机界面设计：设计直观、易用的人机界面，包括显示参数、控制按钮、报警信息等。
5. 通信模块选用：根据系统的通信需求，选择适合的通信模块，如以太网、无线通信等。
四、软件设计1. 控制算法设计：根据生产过程的特点和控制要求，设计合理的控制算法，如PID控制算法等。
2. 数据采集与处理：编写程序实现对传感器数据的采集和处理，包括数据滤波、校准等。
3. 控制逻辑实现：根据控制算法，编写程序实现控制逻辑，包括控制信号的生成和输出。
4. 人机界面开发：使用合适的开发工具，设计人机界面，实现参数显示、操作控制等功能。
5. 数据存储与分析：将采集到的数据进行存储和分析，为生产过程的优化提供依据。
五、通信设计1. 通信协议选择：根据系统的通信需求，选择合适的通信协议，如Modbus、OPC等。
2. 数据传输方式：根据通信协议的要求，选择合适的数据传输方式，如串口、以太网等。
控制系统工程设计
控制系统工程设计一、引言控制系统工程设计是指根据特定需求和目标，设计并构建能够实现自动化控制的系统。
这个过程涉及到多个关键步骤，包括需求分析、系统设计、硬件选型、软件开发等。
本文将介绍控制系统工程设计的基本步骤和常用工具。
二、需求分析在进行控制系统工程设计之前，首先需要明确需求和目标。
需求分析是控制系统设计的重要环节，其目的是确保设计满足用户的要求。
在需求分析阶段，需要明确以下几个方面的内容：1.控制目标：包括要控制的对象、控制的目标变量、控制的误差等。
2.系统约束：包括系统的响应时间、精度要求、可靠性等。
3.环境因素：包括工作环境的温度、湿度等对系统性能的要求。
4.用户需求：根据用户需求，确定系统所需要的功能和界面设计等。
需求分析的结果将作为设计和实施的基础，对于最终系统的性能和可靠性具有重要影响。
三、系统设计在需求分析的基础上，进行系统设计。
系统设计包括以下几个方面：1.系统框架设计：确定系统的基本架构，包括硬件和软件的组成部分，以及它们之间的关系和通信方式。
2.硬件选型：根据需求分析的结果，选择适合的硬件设备，包括传感器、执行器、控制器等。
3.软件开发：根据系统需求，编写相应的控制算法和程序代码，实现对系统的控制和管理。
4.系统集成：将所选硬件设备和编写的软件进行集成测试，确保系统各部分能够协同工作。
系统设计是控制系统工程设计的核心环节，其设计质量直接影响到系统的性能和可靠性。
四、硬件选型硬件选型是控制系统设计中非常重要的一环。
在硬件选型时，需要考虑以下几个因素：1.功能要求：根据系统的需求，确定所需硬件设备的功能和性能参数。
2.可靠性要求：根据系统的可靠性要求，选择具备一定可靠性的硬件设备。
3.成本因素：考虑硬件设备的成本，选择适合项目预算的设备。
4.可拓展性：在选型时需要考虑硬件设备的可拓展性，以便今后根据需要进行升级和扩展。
合理的硬件选型能够满足系统需求，并且对于系统的稳定性和可靠性具有重要影响。
简述plc控制系统设计的基本内容
简述plc控制系统设计的基本内容标题：探索PLC控制系统设计的基本内容一、引言在工业自动化领域，PLC（可编程逻辑控制器）控制系统扮演着至关重要的角色。
PLC控制系统的设计是工业自动化领域的核心内容之一，它涉及到许多方面的知识和技术。
本文将从简述PLC控制系统设计的基本内容开始，深入探讨其深度和广度，帮助读者更全面地理解这一重要主题。
二、PLC控制系统的基本构成在讨论PLC控制系统设计的基本内容之前，首先需要了解PLC控制系统的基本构成。
PLC控制系统一般包括输入模块、中央处理器、输出模块和通信模块四大基本组成部分。
其中，输入模块用于接收各种传感器和开关的信号，中央处理器负责对输入信号进行逻辑运算和处理，输出模块则向执行器发送控制信号，而通信模块则用于PLC与其他设备或系统进行通信。
这些基本构成部分共同构成了一个完整的PLC控制系统，为工业自动化系统的运行提供了基础支持。
三、PLC控制系统的基本设计要点1. 硬件设计PLC控制系统的硬件设计是其设计的重要部分之一。
在硬件设计中，需要考虑的因素包括控制系统的可靠性、稳定性、实用性以及成本等因素。
还需要根据不同的控制要求来选择合适的输入模块、输出模块和中央处理器，以及合理的布局和连接方式，确保整个硬件系统能够满足工业自动化系统的具体需求。
2. 软件设计除了硬件设计之外，软件设计也是PLC控制系统设计的重要组成部分。
在软件设计中，需要编写PLC的控制程序，根据具体的控制逻辑和算法来实现系统的自动化控制。
还需要考虑软件的可维护性、可扩展性以及与其他系统的兼容性等因素，确保控制系统能够稳定可靠地运行。
3. 系统集成在PLC控制系统设计中，系统集成也是至关重要的一环。
系统集成包括将PLC控制系统与其他设备或系统进行无缝连接和协同工作，使整个工业自动化系统能够实现统一的控制和管理。
在系统集成中，需要考虑不同设备或系统之间的通信协议、数据格式以及信息交换方式等因素，确保系统能够实现高效、可靠的集成运行。
自动化控制系统设计方案
自动化控制系统设计方案引言概述：自动化控制系统是现代工业生产中的重要组成部份，通过对生产过程的自动化控制，可以提高生产效率、降低成本、提升产品质量。
本文将详细介绍自动化控制系统设计方案的五个部份，包括需求分析、系统架构设计、传感器与执行器选择、控制算法设计以及系统测试与调试。
一、需求分析：1.1 确定系统的功能需求：根据生产过程的特点和目标，明确自动化控制系统需要实现的功能，如温度控制、压力控制、速度控制等。
1.2 确定系统的性能需求：确定系统的性能指标，如响应时间、控制精度、稳定性等，以保证系统能够满足生产过程的要求。
1.3 确定系统的安全需求：考虑到自动化控制系统对生产过程的影响，需要确保系统的安全性，如防止过载、过热等情况的发生。
二、系统架构设计：2.1 确定系统的层次结构：根据需求分析的结果，将自动化控制系统划分为不同的层次，如传感器层、执行器层、控制层等，以便于系统的设计和管理。
2.2 设计系统的通信结构：确定不同层次之间的通信方式和协议，如使用以太网、CAN总线等，以实现各个层次之间的数据传输和控制指令的传递。
2.3 选择适当的硬件平台：根据系统的需求和性能要求，选择适合的硬件平台，如PLC、单片机等，以支持系统的实时控制和数据处理。
三、传感器与执行器选择：3.1 选择合适的传感器：根据系统的功能需求，选择能够准确感知生产过程参数的传感器，如温度传感器、压力传感器、光电传感器等。
3.2 选择合适的执行器：根据系统的功能需求，选择能够实现精确控制的执行器，如电动阀门、机电驱动器等，以实现对生产过程的精确控制。
3.3 确保传感器与执行器的兼容性：在选择传感器和执行器时，需要考虑其与系统的硬件平台的兼容性，以确保它们能够正常工作并与控制系统进行有效的通信。
四、控制算法设计：4.1 确定控制策略：根据系统的功能需求和性能要求，确定合适的控制策略，如PID控制、含糊控制、自适应控制等，以实现对生产过程的精确控制。
控制系统整体方案设计
控制系统整体方案设计整体方案设计是指在控制系统的设计过程中，对系统进行全面、整体的规划和设计。
下面是一个控制系统整体方案设计的示例，包括系统需求分析、功能模块划分、硬件选型和软件设计等内容。
1. 系统需求分析首先对控制系统的需求进行分析，包括系统的目标、功能和性能要求。
例如，某个控制系统的目标是实现对温度的精确控制，功能要求包括温度的设定、测量和调节，并且要求温度控制误差在一定范围内，系统响应时间快等。
2. 功能模块划分根据系统的需求，将系统划分为不同的功能模块。
以温度控制系统为例，功能模块可以划分为温度传感器模块、控制器模块和执行器模块等。
3. 硬件选型根据功能模块的划分，选择相应的硬件设备。
例如，在温度传感器模块选择一种适合的温度传感器，并考虑其测量范围和精度等指标；在控制器模块选择一种合适的控制器，可以是基于单片机或者FPGA的控制器，根据系统的复杂性和性能需求来选择；在执行器模块选择一种合适的执行器设备，如电磁阀或者电动机等。
4. 系统结构设计根据功能模块的划分和硬件选型，设计系统的整体结构。
例如，将温度传感器模块连接到控制器模块，控制器模块再连接到执行器模块，形成一个闭环控制系统的结构。
同时，考虑如何与外界进行通信和数据传输，例如使用串口、以太网或者无线通信等。
5. 软件设计根据系统的需求和结构设计，进行相应的软件设计。
例如，在控制器模块中设计温度控制算法，根据温度测量值来计算控制误差，并根据调节规律来调整执行器的输出。
同时，还需要设计相应的界面程序，用于设定温度和显示控制结果等。
6. 系统测试和调试在整体方案设计完成后，进行系统的测试和调试。
通过实际测试来验证系统的功能和性能是否满足需求，并进行相应的调整和优化。
以上是一个控制系统整体方案设计的基本步骤和内容，根据具体的系统需求和设计要求，可能会有所不同。
在实际设计过程中，需要充分考虑系统的稳定性、可靠性、实时性和可调节性等因素，以确保系统能够正常运行并满足实际应用需求。
电厂小热电控制系统的方案设计内容
电厂小热电控制系统的方案设计内容1.系统框架设计：根据电厂的特点和需求，设计一个完整的系统框架。
该框架包括各个子系统的接口与连接方式，以及各个子系统之间的工作原理和流程。
同时，还需要考虑到系统的可扩展性和灵活性，以适应未来的技术发展和扩容需求。
2.数据采集与监测：设计一个可靠、高效的数据采集系统，用于监测和记录电厂各个环节的能源数据。
该系统可以实时采集温度、压力、流量等参数，并将数据传输至控制中心进行处理和分析。
同时，还需要设计一个有效的故障检测和报警机制，以及数据存储和备份系统，以保证数据的可靠性和安全性。
3.控制策略和算法：根据电厂的运行需求，设计合理的控制策略和算法。
包括发电机组的负荷均衡控制、热能与电能的优化分配控制、以及高效锅炉燃烧控制等。
同时，还需要考虑到系统的响应速度和稳定性，以及与外部供电网的协调控制。
4.人机界面设计：设计一个直观、易用的人机界面，用于操作和监控整个系统的运行情况。
该界面可以显示电厂的实时运行参数和状态，以及故障报警和维护信息。
同时，还需要提供远程监控和控制功能，方便操作人员进行远程管理和控制。
5.安全管理与防护设计：设计一个完善的安全管理和防护系统，用于保护电厂的设备和人员安全。
包括火灾报警和灭火系统、设备故障检测和预警系统、以及人员进出管理和安全防护措施等。
同时，还需要考虑到系统的可靠性和可恢复性，以应对突发事件和故障。
6.能源管理与优化设计：设计一个能源管理和优化系统，用于实时监测和控制电厂的能源消耗和效率。
该系统可以分析和评估电厂各个环节的能源消耗，提供相应的优化建议和措施。
同时，还需要考虑到环境保护和可持续发展的要求，以减少电厂对环境的影响和资源的浪费。
以上是电厂小热电控制系统的方案设计内容。
设计一个高效稳定的控制系统，可以实现热电联产系统的优化运行和节能减排的目标，提升电厂的能源效率和竞争力。
PLC控制系统设计的基本原则和主要内容
PLC控制系统设计的基本原则和主要内容1. 设计基本原则为了实现被控对象的⼯艺要求，以提⾼⽣产效率和产品质量。
1. PLC的选择除了应满⾜技术指标的要求外，还应重点考虑该公司产品技术⽀持与售后服务情况。
（尽量选择主流产品）2. 最⼤限度地满⾜被控对象的控制要求。
3. 在满⾜控制要求的前提下，⼒求使控制系统简单、经济，使⽤及维修⽅便。
4. 保证控制系统得安全、可靠。
5. 考虑到⽣产的发展和⼯艺的改进，在选择PLC容量时，应适当留有余量。
2. 设计的主要内容1. 拟定控制系统设计的技术条件。
技术条件⼀般以设计任务书的形式来确定，它是整个设计的依据；2. 选择电⽓传动形式和电动机、电磁阀等执⾏机构；3. 选定 PLC 的型号；4. 编制 PLC 的输⼊ / 输出分配表或绘制输⼊ / 输出端⼦接线图；5. 根据系统设计的要求编写软件规格说明书，然后再⽤相应的编程语⾔（常⽤梯形图）进⾏程序设计；6. 了解并遵循⽤户认知⼼理学，重视⼈机界⾯的设计，增强⼈与机器之间的友善关系；7. 设计操作台、电⽓柜及⾮标准电器元部件；8. 编写设计说明书和使⽤说明书；⼀帆⾃动化是专业从事⾃动化技能培训的机构，注重实操教学结合理论，务必要您亲⼿操作，亲⾃编写程序，再到调试，让您在较短的时间内学到实践性的⾃动化技术。
⾃动化编程进⾏全⽅位的项⽬开发培训。
教学⽼师均是从事相关⾃动化⼯程设计、程序开发多年，实战经验丰富，⽼师对不同基础的学员，会使⽤不同的教学⽅法，因材施教，⼒争让每⼀位学员都能够深刻理解所学的内容，真正学到实践性的知识⼀帆PLC实战培训开设课程:PLC编程培训,三菱PLC培训,西门⼦PLC培训,伺服定位,步进定位,触摸屏编程,变频器,⼯业组态及⼯业通信,电⽓制图 CAD,EPLAN 等全系列⾃动化技术培训。
加刘⽼师微信送PLC视频，发送教学⼤纲！1、⼀帆⾃动化拥有⼀流的教学环境2、拥有⾃动化项⽬设计及PLC培训背景的机构；⼯业4.0完整技术实训。
自动化控制系统设计方案
自动化控制系统设计方案一、引言自动化控制系统是一种通过使用各种传感器、执行器和控制器来实现对工业过程或者机械设备的自动化控制的系统。
本文将详细介绍自动化控制系统设计方案，包括系统的总体设计、硬件设计、软件设计和系统测试等方面。
二、系统总体设计1. 系统目标本自动化控制系统的目标是实现对工业生产过程的自动化控制，提高生产效率、降低生产成本，确保产品质量稳定。
2. 系统功能该系统将实现以下功能：- 监测和采集生产过程中的各种参数，如温度、压力、流量等。
- 根据预设的控制策略，对生产过程进行自动调节和控制。
- 实时显示和记录生产过程中的各种参数和状态。
- 提供远程监控和控制功能，方便操作人员对系统进行远程管理。
3. 系统架构本系统采用分布式控制架构，包括以下组成部份：- 传感器：负责监测和采集生产过程中的各种参数。
- 执行器：负责根据控制信号执行相应的操作，如打开或者关闭阀门、调节机电转速等。
- 控制器：负责接收传感器采集的数据，根据预设的控制策略生成控制信号，发送给执行器。
- 人机界面：提供操作人员与系统进行交互的界面，包括显示当前系统状态、设置控制参数等功能。
- 通信模块：负责与上位机或者远程服务器进行通信，实现远程监控和控制功能。
三、硬件设计1. 传感器选择根据生产过程中需要监测的参数类型和范围，选择相应的传感器，如温度传感器、压力传感器、流量传感器等。
确保传感器的精度和可靠性满足系统要求。
2. 控制器选择根据系统的控制要求和性能需求，选择合适的控制器。
考虑控制器的计算能力、通信接口、稳定性等因素。
3. 执行器选择根据系统的执行要求，选择合适的执行器。
如电动阀门、机电等。
确保执行器的动作准确、响应迅速。
4. 人机界面设计设计直观、易于操作的人机界面，包括触摸屏、按键、指示灯等。
提供实时显示和操作控制的功能。
四、软件设计1. 数据采集与处理编写程序实现对传感器采集的数据进行处理和分析，提取有效信息。
控制系统设计内容要求
谢谢大家
学生练习:
求下列函数极值
1 y x 7 x 6 3 2 y x 27 x
2
王新敞
奎屯 新疆
思考讨论：
函数y=alnx+bx2+x在x=1和x=2处有极值， 求a、b的值.
小 结
（1）本节从函数图象出发阐述了函数的极 大值、极小值、极值、极值点的定义；
（2）利用导数求函数的极大值和极小值的 方法； （3）函数极值点的导数为0，但导数为零 的点不一定是极值点 。
（5）在区间上的单调函数没有极值。
（6）极值点处导数为0，但导数为0的点不一定是 极值点。
3 f x x 探索: x =0是否为函数 的极值点? y f(x)x3
O
x
f(x0) =0
x0 是函数f(x)的极值点
3.函数极值与导数的关系
y
y
几何说明：曲线在极值点 处的切线斜率为0，极大值 点左侧切线斜率为正，右 侧为负；极小值点反之。
函数值 自变 量
（4）极值点：极大值点与极小值点统称为极值点。
2.定义再理解
y
识图说出 极值点？
m
x1
x2
o
n
x3 x4
x5
x
（1）极值是一个局部概念。 （2）函数的极值不是唯一的 。 （3）极大值与极小值之间无确定的大小关系 。 （4）函数的极值点一定出现在区间的内部，区间的端点不能成为极值点 。
&4.1.2 函数的极值
复习回顾
f x 0
' '
f x 0
增 减
冲浪运动模拟
1.函数极值
观 察：
y y
y=f(x)
自动化控制系统设计方案
自动化控制系统设计方案一、引言自动化控制系统是一种利用电子技术、通信技术和计算机技术，对工业过程进行监测、控制和优化的系统。
本文将详细介绍自动化控制系统设计方案，包括系统架构、硬件设备、软件开发和系统测试等内容。
二、系统架构1. 系统概述该自动化控制系统设计方案旨在实现对工业过程的实时监测和自动控制。
系统采用分布式控制架构，包括传感器、执行器、控制器和上位机等组件。
2. 硬件设备（1）传感器：采用多种传感器，如温度传感器、压力传感器、流量传感器等，用于实时获取工业过程的各种参数。
（2）执行器：根据控制信号执行相应的动作，如电动阀门、电机等。
（3）控制器：采用可编程逻辑控制器（PLC）作为核心控制设备，通过编程实现对传感器和执行器的控制。
（4）上位机：用于人机交互，提供图形界面显示实时数据、报警信息和历史记录等。
3. 软件开发（1）PLC编程：根据工业过程的需求，设计并编写PLC程序，实现对传感器和执行器的控制逻辑。
（2）上位机软件开发：采用现代化的软件开发工具，设计并开发上位机软件，实现对系统的监测、控制和数据分析等功能。
三、系统功能1. 实时监测：通过传感器获取工业过程的各种参数，并实时显示在上位机界面上，包括温度、压力、流量等。
2. 自动控制：根据设定的控制策略，通过控制器对执行器进行控制，实现对工业过程的自动化控制。
3. 报警与故障诊断：当系统检测到异常情况时，自动发出报警，并提供相应的故障诊断信息，方便及时处理。
4. 数据记录与分析：系统能够记录历史数据，并提供数据分析功能，帮助用户优化工业过程的运行效率。
四、系统测试为确保系统的稳定性和可靠性，需要进行系统测试。
测试内容包括功能测试、性能测试和可靠性测试等。
通过模拟真实工业过程进行测试，验证系统设计方案的正确性和可行性。
五、总结通过本文对自动化控制系统设计方案的详细介绍，我们可以清晰了解到该方案的系统架构、硬件设备、软件开发和系统测试等方面的内容。
plc控制系统设计的内容和步骤
PLC控制系统设计的内容和步骤1.引言在工业自动化领域中，P LC（可编程逻辑控制器）被广泛应用于各种控制系统中，它可以对工业生产过程进行自动化控制。
设计一个高效且可靠的P LC控制系统是确保生产线正常运行的重要环节。
本文将讨论PL C控制系统设计所涵盖的内容和步骤。
2.设计前准备在进行P LC控制系统设计之前，我们需要进行一系列的准备工作，包括但不限于：-了解所需控制系统的工作原理和功能需求。
-完成相关的系统需求规格说明书（S RS）。
-确定系统的输入和输出设备，如传感器、执行器等。
-确定P LC软件和硬件的选择。
3. PL C硬件设计P L C硬件设计是PL C控制系统设计的重要组成部分，它的主要内容包括：-确定P LC的型号和规格，根据实际需求选择合适的P LC设备。
-确定信号输入和输出的电压等级，并设计相应的电路连接。
-配置和调试PL C的模块，如输入模块、输出模块、通信模块等。
-进行P LC的布线和连接，确保各个模块之间的良好通信。
4. PL C软件设计P L C软件设计是PL C控制系统设计的核心部分，它的主要内容包括：-根据系统需求规格说明书，进行逻辑设计和功能分解。
-使用逻辑编程语言（如LD、S T、FB D等），根据功能需求编写程序。
-进行程序的调试和测试，确保程序的正确性和可靠性。
-配置和调试人机界面（HM I），为操作人员提供友好的界面。
5. PL C控制策略设计P L C控制策略设计是P LC控制系统设计的关键环节，它的主要内容包括：-确定控制策略的类型，如顺序控制、循环控制、比例控制等。
-设计程序的执行流程，包括条件判断、循环控制等。
-根据系统需求规格说明书，设计报警逻辑和异常处理策略。
-结合实际情况进行程序的优化和改进，提升控制系统的性能和稳定性。
6.安全控制设计在P LC控制系统设计中，安全性是必不可少的考虑因素。
安全控制设计的内容包括：-确定安全控制的需求和指标，如紧急停止、安全间距控制等。
控制系统设计知识点
控制系统设计知识点控制系统设计是工程领域中的一项重要技术，它涉及到自动化和控制工程的诸多方面。
了解和掌握控制系统设计的知识点对于从事相关工作的人员来说至关重要。
本文将介绍一些控制系统设计的基本概念和知识点，帮助读者加深对这一领域的理解和掌握。
一、控制系统概述控制系统是一个将输入信号转换为输出信号的系统。
它的目标是通过对输入信号的控制，使得输出信号达到预期的目标。
控制系统的基本组成部分包括传感器、执行器、控制器和反馈回路。
1. 传感器传感器是控制系统的输入设备，用于将被控制对象的状态转换为电信号或其他形式的信号，以便进行处理和控制。
常见的传感器包括温度传感器、压力传感器、光电传感器等。
2. 执行器执行器是控制系统的输出设备，用于根据控制器的命令执行相应的动作。
常见的执行器包括电机、阀门、气缸等。
3. 控制器控制器是控制系统的核心部分，它根据传感器获取的信号和预设的控制算法，计算出相应的控制命令，并将命令传递给执行器。
常见的控制器包括PID控制器、模糊控制器、自适应控制器等。
4. 反馈回路反馈回路是控制系统中重要的一部分，它用于将执行器输出的信号进行测量，并与期望输出进行比较，从而形成控制误差信号，反馈给控制器进行调节，实现闭环控制。
反馈回路可以提高系统的稳定性和鲁棒性。
二、控制系统设计方法控制系统设计的方法有许多种，根据具体的应用场景和要求，可以选择不同的设计方法。
以下是几种常见的控制系统设计方法：1. 经验法经验法是一种基于经验和实践的控制系统设计方法。
它根据设计者的经验和对被控对象的了解，选择适当的控制器类型和参数，进行系统的调试和优化。
这种方法效率高，但往往需要经验丰富的设计者。
2. 模型法模型法是一种基于数学模型的控制系统设计方法。
它通过对被控对象建立数学模型，然后根据模型进行控制系统设计和分析。
模型法可以提供理论上的指导，并且可以进行模拟和仿真，但需要对被控对象进行较为准确的建模。
3. 优化法优化法是一种基于优化理论的控制系统设计方法。
过程控制系统设计的主要内容
过程控制系统设计的主要内容
以下是 7 条关于过程控制系统设计的主要内容：
1. 确定控制目标呀，这就像你要去一个地方，得先明确目的地是哪儿。
比如说，要让一个化学反应釜的温度保持稳定，这就是一个明确的控制目标嘛！
2. 选择合适的传感器和执行器呢。
这不就好比给车子选对轮胎和发动机，能让它跑得又稳又好。
比如用温度传感器来检测温度，再用调节阀来控制介质流量呀。
3. 设计控制算法呀，这可太重要啦！就如同给机器注入智慧，让它知道该怎么根据情况做出反应。
像 PID 控制算法，那可是常用的好宝贝呢。
4. 构建控制系统架构哦。
这就像是搭积木一样，得把各个部分巧妙地组合在一起。
是集中式还是分布式呢，得好好琢磨一下呀。
5. 要进行系统调试和优化呀，这可不是一蹴而就的事儿。
这就好像雕刻一件艺术品，得一点点打磨完善。
看看参数设置得合不合理，有没有更好的调整空间。
6. 考虑人机界面的设计呢。
这得让人能轻松地和系统互动呀，不然多别扭。
就像手机界面一样，得简洁明了、方便操作才行。
7. 安全保障可不能忘啊！这好比给系统穿上铠甲，保护它和周围的一切呀。
各种故障诊断和保护措施都得准备齐全呀。
总之，过程控制系统设计可不是简单的事儿，每一步都得精心考量，才能让系统高效、稳定地运行呀！。
自动化控制系统设计方案
自动化控制系统设计方案
1.引言
自动化控制系统是指通过电子技术、计算机技术和通信技术等手段，
对生产过程中的各种参数进行监测、控制和调节的系统。
本文将从现有技术、系统设计、硬件组成、软件设计等几个方面，为一个具体的自动化控
制系统设计方案进行详细介绍。
2.现有技术
在进行自动化控制系统设计时，首先需要对现有技术进行了解和分析，包括传感器、执行器、控制算法、通信协议等方面的技术。
根据具体的系
统需求和预算条件，选择适合的技术和设备。
3.系统设计
在系统设计阶段，需要明确系统的功能需求，包括监测参数、控制范围、响应时间等。
此外，还需要考虑系统的实时性、可扩展性和可靠性等
方面的问题。
根据这些需求和考虑因素，设计出符合要求的系统结构。
4.硬件组成
5.软件设计
6.系统测试和调试
在完成硬件组装和软件编程后，需要对整个系统进行测试和调试，以
验证系统的功能和性能是否符合设计要求。
可以通过模拟实验、实际测试
等方式进行系统测试和调试。
7.系统运维和维护
在系统投入使用后，还需要进行系统的运维和维护工作。
包括系统的定期检查、数据分析和故障处理等方面。
此外，还需要根据实际情况进行系统的优化和改进，以提高系统的性能和可靠性。
8.总结
自动化控制系统设计是一个复杂的工程，需要综合考虑技术、设计、硬件、软件等多个方面的因素。
本文通过介绍现有技术、系统设计、硬件组成、软件设计等方面的内容，为一个具体的自动化控制系统设计方案提供了详细的指导。
通过合理的设计和实施，可以实现系统的自动化控制，提高生产效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、系统总体方案的制定与稳态设计
二、建立系统的动态数学模型
三、系统的动态设计计算
四、经过样机的调试与试验修改和完善设计
1
控制系统设计主要内容
第二章 控制系统的误差分析 §2-1 引言 §2-2 输入信号的分析 §2-3 系统跟踪输入信号的误差
一、静态误差系数 二、动态误差系数
§2-4 跟踪误差的计算 §2-5 控制系统设计中的应用 §2-6 控制系统中的元件误差
一、测量元件测量误差的定义及分析计算方法
§2-7 控制系统设计中的误差分配原则
2
控制系统设计主要内容
第三章 随动系统的设计 §3-1 系统的稳态设计
一、设计概述 二、负载的分析计算 三、执行电动机及传动装置的确定
§3-2 系统的动态设计系统的动态设计
一、建立不变部分的数学模型 二、用频率法综合系统
6
控制系统设计主要内容
第一章 绪论
§1-1 概 述
一、开环控制系统和闭环控制系统 二、反馈的作用 三、两类基本的反馈控制系统 四、本课程的主要内容
§1-2 反馈控制系统的一般性技术指标
一、对一般控制系统的共同技术要求 二、随动系统在性能品质方面的要求 三、调节系统在性能品质方面的要求
§1-3 系统设计计算的内容和步骤
§3-3 提高系统品质的其它措施
一、降低系统品质对参数变化的灵敏度 二、提高系统抗负载扰动能力
3
ቤተ መጻሕፍቲ ባይዱ
控制系统设计主要内容
第四章 调节系统设计 §4-1 调节系统的持点调节系统的特点 §4-2 抑制干扰的理论方法抑制干扰的理论方法 §4-3 调节规律分析调节规律分析 §4-4 调节规律设计与实现
一、典型调节规律的参数整定 二、特殊调节对象调节规律设计 三、调节器的工程实现 四、多回路系统设计原则
4
控制系统设计主要内容
第五章 控制系统的调试与试验 §5-1概述 §5-2 系统调试的一般步骤与方法
一、静态和定态整齐 二、动态调试 三、系统性能指标的测定
§5-3 控制系统的调试实例
一、系统初步设计结果 二、电流回路的调试 三、速度回路的调试 四、回路增益的确定和调试
5
控制系统设计
参考书： 《控制系统设计》王广雄 清华大学出版社2008.3 《控制系统设计指南》（第3版）George Ellis著 刘君华、汤晓君 译 万百 五 审校 电子工业出版社 2006.9 《控制系统分析与设计》廖晓钟、刘向东 编著 胡祐德 主审 清华大学出版 社2008.10 《伺服系统原理与设计》（第三版）张莉松、胡祐德、徐立新 编著 北京理 工大学出版社2006.4 《伺服系统设计指导》金钰、胡祐德、李向春 北京理工大学出版社 2000.2 《控制系统的设计与实践》章燕申、袁曾任等编著 清华大学出版社出版 1992.3
