钣金设计手册

合集下载

钣金件设计经验手册

钣金件设计经验手册

1)焊接面必须为平面,螺母沿轴向旋转不会与R角或翻边干涉
2)外表件不建议采用凸焊
3)零件重量超过10kg,不建议采用凸焊
对螺母凸焊、螺栓凸焊孔径和局部形状、尺寸要求:
焊接工艺类-焊接空间
焊接空间
凸焊
要求:1)最小尺寸a小于焊机喉深(我公司最大为480~520mm) 2)最大尺寸b小于焊机喉宽单臂最大尺寸(我公司最大活动尺寸为
冲压工艺类-冲压工艺性
弯曲件的结构
板件最小弯曲半径
原则:弯曲时,若弯曲处的圆角过小,则外表面容易产生裂纹。若弯曲圆角过大, 因受到回弹的影响,弯曲件的精度不易保证
注: t—材料厚度
冲压工艺类-冲压工艺性
弯曲件的结构
弯曲的直边高度
原则:弯曲的直边高度不宜过小,否则不易成形足够的弯矩,很难得到形状准确 的零件
板厚及层数
要求:多采用两层板点焊,减少三层板点焊,避免三层以上板点焊, 下表列出目前我公司的低频焊机所能保证焊接质量的料厚要求, 如采用高频焊机的话可以增加料厚及搭接层数
要注意材质不宜太硬,否则易在直角弯折处破裂。应在 弯边位置设计工艺切口,防止折角处破裂
要求:A≥3;A-B≥0.5 ;L≥t+R+K/2; K≥2t 注:t—材料厚度
冲压工艺类-冲压工艺性
零件加强结构
较长的零件的加固筋 弯曲件的弯角弯折
原则:对较长的板金件为了提高其强度,应该设计加强筋
注: T 材 料 厚 度
要求: m≥2t 注:t—材料厚度
k≥1.5t
L≥t+R+k/2 r≥2t n=r
冲压工艺类-冲压工艺性
弯曲件的结构
弯曲面上孔变形
原则:防止弯曲时,弯曲面上的孔受力后会变形,孔边距(至底根部) 其值A≥4

钣金件设计经验手册

钣金件设计经验手册

钣金件设计经验手册钣金件是指通过对金属材料进行冲压、折弯、拉伸等加工工艺,制作成各种形状的零件。

钣金件广泛应用于汽车、电子、机械等行业,具有轻量化、高强度、高精度等特点。

在进行钣金件设计时,需要考虑到材料选择、受力分析、加工工艺等因素。

下面是关于钣金件设计的经验手册,供参考。

一、材料选择在进行钣金件设计之前,需要选择合适的材料。

常见的钣金材料有冷轧板、镀锌板、不锈钢板等。

选择材料时要考虑使用环境中的腐蚀性、强度要求以及加工性能等因素。

对于不同的应用,可选择不同材料,以满足设计要求。

二、受力分析设计钣金件需要对受力情况进行分析。

受力分析可以帮助设计者确定零件的受力面、力的大小和方向等信息。

通过合理的分析,可以避免设计出有暗病或不符合强度要求的零件。

三、结构设计钣金件的结构设计是指确定零件的形状和尺寸。

在进行结构设计时,需要考虑到零件的功能需求、制造难度、装配要求等因素。

同时,提前考虑到工艺要求,可以避免设计出难于加工和装配的零件。

四、工艺选择在钣金件设计中,选择合适的工艺对于制造质量和效率有着重要影响。

常见的工艺有冲压、折弯、剪切、焊接等。

在选择工艺时,需要考虑到材料的性质、零件的结构以及生产要求等因素。

合理选择工艺可以优化生产过程,提高工艺效率。

五、加工精度在进行钣金件设计时,需要考虑到加工精度。

加工精度影响着零件的装配质量和使用寿命。

在设计过程中需要确定零件的公差要求,并与制造商进行沟通。

通过合理的公差控制可以确保零件的质量和性能。

六、模具设计在进行钣金件设计时,需要考虑到模具设计。

合理的模具设计可以提高生产效率和产品质量。

在设计模具时需要考虑到材料的厚度、形状和结构等因素。

同时,还要考虑到模具的寿命、易损件的更换等问题。

七、检验与测试。

(完整版)钣金件结构设计工艺手册

(完整版)钣金件结构设计工艺手册

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯:131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

钣金结构设计工艺手册(36页)

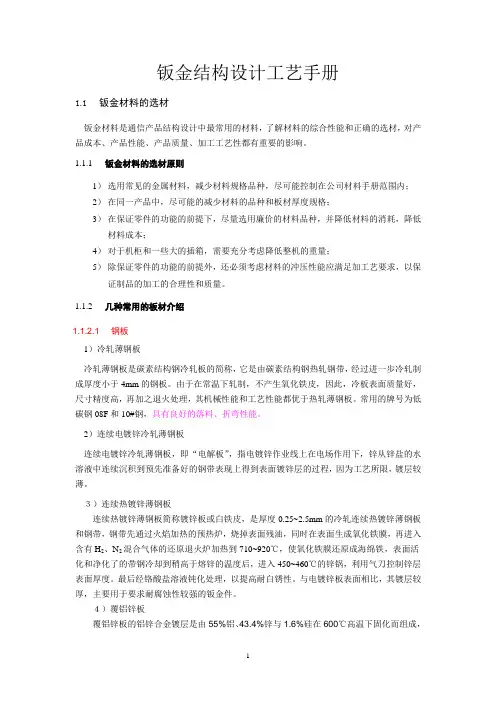

钣金结构设计工艺手册(36页)

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料,了解材料的综合性能和正确的选材,对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。

1.1.1钣金材料的选材原则1)选用常见的金属材料,减少材料规格品种,尽可能控制在公司材料手册范围内;2)在同一产品中,尽可能的减少材料的品种和板材厚度规格;3)在保证零件的功能的前提下,尽量选用廉价的材料品种,并降低材料的消耗,降低材料成本;4)对于机柜和一些大的插箱,需要充分考虑降低整机的重量;5)除保证零件的功能的前提外,还必须考虑材料的冲压性能应满足加工艺要求,以保证制品的加工的合理性和质量。

1.1.2几种常用的板材介绍1.1.2.1 钢板1)冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称,它是由碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制,不产生氧化铁皮,因此,冷板表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。

常用的牌号为低碳钢08F和10#钢,具有良好的落料、折弯性能。

2)连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板,即“电解板”,指电镀锌作业线上在电场作用下,锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程,因为工艺所限,镀层较薄。

3)连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮,是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带,钢带先通过火焰加热的预热炉,烧掉表面残油,同时在表面生成氧化铁膜,再进入含有H2、N2混合气体的还原退火炉加热到710~920℃,使氧化铁膜还原成海绵铁,表面活化和净化了的带钢冷却到稍高于熔锌的温度后,进入450~460℃的锌锅,利用气刀控制锌层表面厚度。

最后经铬酸盐溶液钝化处理,以提高耐白锈性。

与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。

4)覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成,形成致密的四元结晶体保护层,具有优良的耐腐蚀性,正常使用寿命可达25年,比镀锌板长3-6倍,与不锈钢相当。

钣金件结构设计工艺设计手册

钣金件结构设计工艺设计手册

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯:131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

(完整版)钣金设计手册

(完整版)钣金设计手册

1 引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差,不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属,但因其特殊的几何形状厚度很小,所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类:(1)下料:它包括剪切和冲裁。

(2) 成形:它包括弯曲、折叠、卷边和深拉。

(3) 连接:它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外,要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点:(1)易变形,这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小,由于薄板表面质量高,厚度方向尺寸公差小,板面不需加工。

(4)易于裁剪、焊接,可制造大而复杂的构件。

(5)形状规范,便于自动加工。

2 结构设计准则在设计产品零件时,必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易,又能使材料节约,还能使强度增加,又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少,工序数目少,模具结构简单,使用寿命高,产品质量稳定。

在一般情况下,对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点,这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单,切割下料越方便、简单、切割的路径越短,切割量也越小。

如直线比曲线简单,圆比椭圆及其它高阶曲线简单,规则图形比不规则图形简单(见图1)。

(a) 不合理结构(b) 改进结构图1图 2a 的结构只有在批量大时方有意义,否则冲裁时,切割麻烦,生产时,宜用图 b 所示结构(a) 不合理结构 (b) 改进结构图22.2 节省原料准则(冲切件的构型准则) 节省原材料意味着减少制造成本。

零碎的下角料常作废料处理, 的设计中,要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

ProE钣金设计超级手册范本

ProE钣金设计超级手册范本

ProE钣金设计超级手册范本Pro/Engineer自动展开操作手册目录1.Sheet Metal自动展开的特色 (4)1.1钣金设计和修改 (4)1.2模型检查和辅助展开 (4)1.3展开图 (4)2.展开原理 (5)2.1展开原理 (5)2.2展开计算方法………………………………………………………….5-93.功能介绍 (10)4.指令使用说明 (11)4.1模型检查 (11)驱动补偿量检查 (11)Bend特征检查 (12)Sweep特征检查 (13)Wall Copy特征检查 (14)Unbend特征检查 (15)Solid Cut特征检查 (16)压平H≦0.5特征检查 (17)T≦0.3&R=0特征检查 (18)4.2辅助展开 (19)材质和料厚设定 (19)Z折设定 (20)N折设定 (21)Bend设定 (22)删除Notes (23)5.展开流程及说明 (24)5.1展开流程图 (24)5.2展开流程说明 (25)5.2.1Sheet Metal图档处理 (25)5.2.2 模型检查……………………………………………………………25-265.2.3设定Bend Table表 (26)5.2.4手工修改……………………………………………………………26-275.2.5展开 (27)5.2.6工艺性修改 (27)5.2.7转成.dxf图档 (27)6.常见问题及解决……………………………………………..28-311.Sheet Metal自动展开的特色Sheet Metal自动展开是以Pro/Engineer为工作平台,并用Pro/Sheet Matel中的相关指令,结合本公司开发的功能菜单,将用Pro/Sheet Matel建构的产品方便快捷地展开.Sheet Metal自动展开与传统的手工展开相比,更趋于智能化,大大减少了许多人为的错误和无效的工作,提高了效率;和其它的展开软件相比, Sheet Metal自动展开可以直接捕捉设计时的资料和信息,更趋于合理化.1.1 钣金设计和修改Pro/Sheet Matel具有强大的钣金设计和修改功能,能帮助工程师很容易的实现他们的设计意图,并有益于设变展开时的工艺修改.1.2 模型检查和辅助展开展开流程只要选择相关的功能菜单.程序将检查钣金件的结构及相关特征,或高亮度显示,或在窗口中用Notes加以指示,给出展开补偿量(例如选择功能菜单中的Model_Check/Bend_Feat,窗口中高亮度显示所有的Bend特征;选择Aid_Unbend/Bend, 窗口中会给所有的Bend特征加一Notes.).这样将会减少错误次数,节省了时间和金钱.1.3 展开图工程师可按自己的展开标准,经过简单的编程,做成Bend Table表,通过材质设定的功能菜单,对产品的补偿量统一作设定,也可做个别修改;展开后的展开图为三维的,展开前后,产品的特征数据不会失去,并有Pro/Engineer强大的建模及修改功能做后盾,方便对其进行修改和处理;展开可以分步进行,也可一次展开,并可回折;展开图可以做为产品的一个状态,并和产品相互关联.2.展开原理Sheet Metal自动展开时,只计算补偿量,用L表示,料厚用T表示,角度用Angle表示,R表示折弯半径.2.1 展开原理板料在弯曲过程中外层受到拉应力,层受到压应力,从拉到压之间有一既不受拉力又不受压力的过度层称为中性层;中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近钣料厚度的中心处;当弯曲半径变小,变形角度增大时,变形程随之增大,中性层位置逐渐向弯曲中心的侧移动.2.2 展开计算方法一般折弯3 (R=0, θ≠90°):1. 当T0.3 时, L’=02. 当T0.3时, L’= ( / 90) * L注: L为θ=90°时的补偿量.一般折弯4 (R≠0 , θ≠90°):当用折刀加工时:1. 当R<2.0时, 按R=0处理.L’=θ/90* L +2*R*TAN(θ/2)注: L为θ=90°时的补偿量.2 当R>2.0时, 按原值处理.(1). 当T 1.5 时, L’=θ*PI*(R+0.5*T)/180(2). 当T 1.5时, L’=θ*PI*(R+0.4T)/180Z折1 (直边段差):样品方式制作展开方法:1. 当H5T时, 分两次成型时, 按两个90°折弯计算.2.当H5T时, 一次成型,(1). 若R=0,则L’=L;(2). 若R≠0,且只有一角不为零,则L’=L+2R;(3). 若R≠0,且两角都不为零,则L’=L+4R.注: L值依附件一中参数取值.Z折3 (斜边段差):1. 当H2T时当θ≦70°时,按Z折1(直边段差)的方式计算, (此时L=0.2).当θ>70°时完全按Z折1(直边段差)的方式计算2. 当H2T时, 按两段折弯展开(R=0 θ≠90°).。

(完整版)钣金设计手册

(完整版)钣金设计手册

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差,不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属,但因其特殊的几何形状厚度很小,所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类:(1)下料:它包括剪切和冲裁。

(2)成形:它包括弯曲、折叠、卷边和深拉。

(3)连接:它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外,要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点:(1)易变形,这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小,由于薄板表面质量高,厚度方向尺寸公差小,板面不需加工。

(4)易于裁剪、焊接,可制造大而复杂的构件。

(5)形状规范,便于自动加工。

2结构设计准则在设计产品零件时,必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易,又能使材料节约,还能使强度增加,又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少,工序数目少,模具结构简单,使用寿命高,产品质量稳定。

在一般情况下,对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点,这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单,切割下料越方便、简单、切割的路径越短,切割量也越小。

如直线比曲线简单,圆比椭圆及其它高阶曲线简单,规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义,否则冲裁时,切割麻烦,因此,小批量生产时,宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则(冲切件的构型准则)节省原材料意味着减少制造成本。

零碎的下角料常作废料处理,因此在薄板构件的设计中,要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

钣金结构设计工艺手册

钣金结构设计工艺手册

钣金结构设计工艺手册一、引言钣金是一种常用的金属加工工艺,广泛应用于装配、修理和制造各种金属构件。

钣金结构设计工艺手册旨在提供一份完整的设计指南,帮助工程师和技术人员了解和掌握钣金结构设计的基本原则、工艺流程和注意事项。

二、基本原则1.材料选择:钣金常用的材料有冷轧钢板、不锈钢、铝合金等。

在选择材料时,需要考虑结构的功能要求、成本、加工性能和使用环境等因素。

2.结构设计:钣金结构设计要符合工作负载要求,并考虑结构的刚度、强度和稳定性。

另外,还需要考虑制造的可行性和经济性。

3.加工工艺:钣金加工包括切割、折弯、冲孔、焊接和表面处理等环节。

在设计时,需要综合考虑这些工艺的可行性和工艺性能。

三、工艺流程1.设计图纸:根据结构需求,绘制钣金结构的设计图纸,包括平面图、剖面图和展开图等。

设计图纸应清晰、准确、完整。

2.材料准备:根据设计要求,选择合适的材料,并进行切割。

切割方法有剪切、激光切割和等离子切割等。

3.折弯:将切割好的材料进行折弯处理,以达到设计要求的角度和形状。

常用的折弯方法有机械折弯和液压折弯。

4.冲孔:根据设计图纸的要求,在材料上进行冲孔处理。

常用的冲孔方式有模具冲孔和数控冲孔。

5.焊接:将钣金结构中的部件进行焊接,确保结构的强度和稳定性。

常用的焊接方式有点焊、氩弧焊和激光焊接等。

6.表面处理:对完成的钣金结构进行表面处理,包括喷涂、电镀、抛光等方法,以增加外观效果和防腐性能。

四、注意事项1.尺寸精度:在设计和加工过程中都需要注意尺寸精度的控制,特别是涉及到焊接和折弯等工艺的步骤。

2.焊接变形:焊接易使结构发生变形,因此需要在设计时预留较大的修正余量,并在焊接过程中采取必要的措施来控制变形。

3.表面处理:根据工作环境和要求,选择合适的表面处理方式,并注意选择与材料相配合的防腐蚀和防护措施。

4.强度与稳定性:设计时需充分考虑结构的强度和稳定性,通过增加加强筋、改变连接方式等方法来提高结构的整体性能。

钣金结构设计工艺手册(36页)

钣金结构设计工艺手册(36页)

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料,了解材料的综合性能和正确的选材,对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。

1.1.1钣金材料的选材原则1)选用常见的金属材料,减少材料规格品种,尽可能控制在公司材料手册范围内;2)在同一产品中,尽可能的减少材料的品种和板材厚度规格;3)在保证零件的功能的前提下,尽量选用廉价的材料品种,并降低材料的消耗,降低材料成本;4)对于机柜和一些大的插箱,需要充分考虑降低整机的重量;5)除保证零件的功能的前提外,还必须考虑材料的冲压性能应满足加工艺要求,以保证制品的加工的合理性和质量。

1.1.2几种常用的板材介绍1.1.2.1 钢板1)冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称,它是由碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制,不产生氧化铁皮,因此,冷板表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。

常用的牌号为低碳钢08F和10#钢,具有良好的落料、折弯性能。

2)连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板,即“电解板”,指电镀锌作业线上在电场作用下,锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程,因为工艺所限,镀层较薄。

3)连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮,是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带,钢带先通过火焰加热的预热炉,烧掉表面残油,同时在表面生成氧化铁膜,再进入含有H2、N2混合气体的还原退火炉加热到710~920℃,使氧化铁膜还原成海绵铁,表面活化和净化了的带钢冷却到稍高于熔锌的温度后,进入450~460℃的锌锅,利用气刀控制锌层表面厚度。

最后经铬酸盐溶液钝化处理,以提高耐白锈性。

与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。

4)覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成,形成致密的四元结晶体保护层,具有优良的耐腐蚀性,正常使用寿命可达25年,比镀锌板长3-6倍,与不锈钢相当。

钣金件结构设计工艺手册

钣金件结构设计工艺手册

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11。

1.1 钣金材料的选材原则 11。

1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91。

3 钣金件的折弯131。

3。

1 模具折弯:131.3.2 折弯机折弯141。

4 钣金件上的螺母、螺钉的结构形式261。

4。

1 铆接螺母261。

4.2 凸焊螺母291。

4.3 翻孔攻丝301。

4。

4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321。

5。

1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331。

5.4 加强筋341.6 其它工艺351。

6.1 抽孔铆接351.6.2 托克斯铆接361。

7 沉头的尺寸统一361。

7.1 螺钉沉头孔的尺寸361.7。

2 孔沉头铆钉的沉头孔的尺寸的统一361。

7。

3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372。

1 常用金属切削加工性能372。

2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择392.3。

1 常用设备的加工方法与表面粗糙度的对应关系39 2。

3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402。

4.1 普通螺纹的加工方法402。

4。

2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422。

5。

1 结构钢零件热处理方法选择422。

5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443。

钣金设计指南

钣金设计指南

钣金设计指南钣金设计指南1.引言1.1 目的1.2 背景1.3 适用范围2.钣金材料选择2.1 钢板材料2.2 铝板材料2.3 不锈钢板材料2.4 合金材料2.5 材料选择要点3.钣金设计原则3.1 强度和刚度要求3.2 稳定性要求3.3 密封性要求3.4 防腐蚀要求3.5 工艺可行性要求4.钣金构件设计4.1 形状设计4.2 连接设计4.3 强度设计4.4 抗振动设计4.5 拆装性设计5.钣金加工工艺5.1 剪切5.2 折弯5.3 冲孔5.4 成型5.5 焊接5.6 表面处理6.钣金检测标准6.1 尺寸测量6.2 表面质量检测6.3 物理性能测试6.4 弯曲性能测试6.5 表面处理检测7.钣金安装指导7.1 安装前准备7.2 安装步骤7.3 安装注意事项7.4 安全操作指南8.钣金维护与保养8.1 清洁与保养8.2 修复与更换8.3 防腐蚀措施8.4 定期检查与维护9.附件9.1 钣金设计计算表 9.2 钣金加工设备清单9.3 钣金构件安装图纸注释:- 钢板材料: 指用于钣金制造的具有高强度和良好可塑性的金属材料。

- 铝板材料: 指用于钣金制造的轻质、耐腐蚀并具有较好导热性能的铝合金材料。

- 不锈钢板材料: 指用于钣金制造的具有耐腐蚀性能和高温强度的不锈钢材料。

- 合金材料: 指除钢、铝、不锈钢以外的其他金属材料,如铜合金、镍合金等。

本文档涉及附件:1.钣金设计计算表: 附在本文档后,用于帮助工程师进行钣金设计计算工作。

2.钣金加工设备清单: 附在本文档后,了进行钣金加工所需的设备清单,供参考使用。

3.钣金构件安装图纸: 附在本文档后,包含钣金构件的安装图纸,用于指导安装人员进行安装工作。

本文所涉及的法律名词及注释:- 强度: 指材料能承受的外力或内力而不发生破坏的能力。

- 刚度: 指材料在受力时抵抗变形的能力。

- 密封性: 指钣金构件在特定工作环境下保持封闭状态的能力。

- 防腐蚀性能: 指钣金构件对于腐蚀介质的耐受能力。

钣金件结构设计工艺手册

钣金件结构设计工艺手册

钣金件结构设计工艺手册一、引言:钣金件是一种常用的零件制造工艺,广泛应用于机械、汽车、电子、航空等行业。

钣金件结构设计工艺手册是对钣金件结构设计的具体要求和工艺流程进行说明的文档,旨在指导设计人员在钣金件结构设计过程中的各个环节,确保产品的质量和性能。

二、钣金件结构设计的基本原则:1.结构简洁:钣金件结构设计应该遵循简洁、合理、经济的原则,尽量减少零部件的数量和工艺复杂度,提高制造效率和经济效益。

2.强度与刚度:钣金件的强度和刚度是保证产品安全和稳定运行的重要指标,设计时应考虑设计负荷、材料强度和刚度,合理选择截面尺寸和加强措施。

3.便于加工和装配:钣金件的结构设计应便于加工和装配,避免复杂的加工过程和装配难度,提高生产效率和产品的一致性。

4.考虑制造工艺:钣金件的结构设计应考虑到制造工艺的要求,避免过大的冲压力度和工艺难度,降低废品率和制造成本。

三、钣金件结构设计工艺手册内容:1.钣金件结构设计的基本要素:包括钣金件的形状尺寸、材料选择、结构布局等要素,根据具体应用场景和需求进行合理设计。

2.钣金件的结构设计要点:介绍了钣金件结构设计的关键要点,如圆角半径的选择、表面处理要求、焊接和连接方式等。

3.钣金件结构设计中的强度与刚度计算:通过对钣金件结构进行强度与刚度计算,确保产品在使用过程中不发生变形或破裂等问题。

4.钣金件结构设计中的加工要求:介绍了钣金件加工过程中需要注意的事项和操作要求,包括切削工艺、冲压工艺、折弯工艺等。

5.钣金件结构设计中的装配要求:说明了钣金件装配过程中需要注意的细节,如装配顺序、固定方式、防脱落措施等。

6.钣金件结构设计中的质量控制:指导了钣金件质量控制的方法和要求,包括检测手段、抽样方法、质量标准等,确保产品符合设计要求和客户需求。

7.钣金件结构设计案例:列举了一些常见的钣金件结构设计案例,以供设计人员参考和学习。

四、结论:钣金件结构设计工艺手册是钣金件结构设计过程中的重要参考资料,通过遵循其中的要求和工艺流程,能够有效提高钣金件的质量、性能和制造效率。

(完整版)钣金件结构设计工艺手册

(完整版)钣金件结构设计工艺手册

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯:131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

钣金设计手册

钣金设计手册

钣金设计手册Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-199981引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差,不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属,但因其特殊的几何形状厚度很小,所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类:(1)下料:它包括剪切和冲裁。

(2)成形:它包括弯曲、折叠、卷边和深拉。

(3)连接:它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外,要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点:(1)易变形,这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小,由于薄板表面质量高,厚度方向尺寸公差小,板面不需加工。

(4)易于裁剪、焊接,可制造大而复杂的构件。

(5)形状规范,便于自动加工。

2结构设计准则在设计产品零件时,必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易,又能使材料节约,还能使强度增加,又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少,工序数目少,模具结构简单,使用寿命高,产品质量稳定。

在一般情况下,对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点,这里推荐几条设计准则。

简单形状准则切割面几何形状越简单,切割下料越方便、简单、切割的路径越短,切割量也越小。

如直线比曲线简单,圆比椭圆及其它高阶曲线简单,规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义,否则冲裁时,切割麻烦,因此,小批量生产时,宜用图b所示结构。

(a)不合理结构(b)改进结构图2节省原料准则(冲切件的构型准则)节省原材料意味着减少制造成本。

钣金设计手册

钣金设计手册

钣金设计手册钣金设计手册一、概述钣金设计是一种重要的工程技能,它涉及到将金属板材加工成各种形状和大小的部件。

这种设计广泛应用于建筑、汽车、飞机、家电和其他行业。

为了确保设计出的钣金部件满足功能和性能要求,我们提供此钣金设计手册,以指导设计师进行有效的设计和计算。

二、设计步骤1、明确需求:了解所需钣金部件的具体功能和性能要求,例如强度、刚度、耐腐蚀性等。

2、选择合适的材料:根据应用场景和需求,选择合适的金属板材,如冷轧钢板、不锈钢板、铝板等。

3、初步设计:根据需求和所选材料,进行初步的形状和尺寸设计。

4、详细设计:根据初步设计,进行详细的尺寸和形状调整,确保满足所有要求。

5、强度和刚度分析:使用有限元或其他分析工具,对设计出的钣金部件进行强度和刚度分析,找出潜在的问题并进行修正。

6、优化和完善设计:根据分析结果和其他反馈,对设计进行优化和完善,以提高性能和质量。

7、图纸绘制和审批:绘制详细的钣金部件图纸,提交给相关部门审批,确保制造可行性。

8、制造和检验:按照图纸进行制造,过程中进行质量检验,确保符合设计要求。

三、设计要点1、形状设计:在满足功能需求的前提下,尽量简化形状,以提高制造效率。

2、尺寸和公差:根据实际制造条件和功能要求,合理设定尺寸和公差,确保制造出的部件满足性能要求。

3、边缘和角落:注意处理边缘和角落,以提高部件的强度和抗疲劳性能。

4、孔和螺纹:合理设计孔和螺纹,以满足连接和安装需求。

5、折弯和成形:了解并应用折弯和成形工艺,以满足设计需求。

6、表面处理:根据应用场景和需求,选择合适的表面处理方法,如喷漆、电镀、氧化等。

四、常见问题及解决方法1、强度和刚度不足:通过优化设计和使用更高级别的材料来增加强度和刚度。

2、制造误差:通过精细的制造流程和控制,减小误差。

3、表面损伤:采用适当的表面处理方法以提高表面质量。

4、连接问题:使用正确的连接技术和合适的螺纹设计以确保连接牢固。

5、振动和噪音:通过优化设计和选用合适的材料来降低振动和噪音。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

必须选用尖刀 上模;
折为二次 成型;对于
835mm(2pcs),且为一次性断差, 中间不能有阻挡。

所示,能否折弯要看
用长弯刀 ,若折床无法加工,可采用分割集成。

注:a)本示意图仅表示一般加工及表面处理流程,若有其他加工工序,则按实际情况加入;
b)为防止五金件被腐蚀,铆钉工序必须在烤漆(喷粉)、前处理(冷板除油,除锈)或电镀之
c)拉丝处理要求处理表面平整,故在LASER/NCT工序后进行,且
2螺纹 版 次
页 码 6/13
2 常见螺纹的底孔
2.1 目的
了解常见螺纹抽牙底孔参数,制定统一标准,规范工程图纸。

2.2 适用范围
××××有限公司工程部
2.3 常见螺纹抽牙底孔参数表
螺纹型号与抽孔参数
1.)公制
攻牙螺纹型号螺纹小径抽孔内径
抽孔内径要求
MIN MAX
M1*0.25 0.75 0.78 0.729 0.785
M1.1*0.25 0.85 0.88 0.829 0.885
M1.2*0.25 0.95 0.98 0.929 0.985
M1.4*0.3 1.1 1.14 1.075 1.142
M1.6*0.35 1.25 1.32 1.221 1.221
M1.7*0.35 1.35 1.42 1.321 1.421
M1.8*0.35 1.45 1.52 1.421 1.521
M2*0.4 1.6
1.65 1.567 1.679 M
2.2*0.45 1.75 1.83 1.713 1.838
M2.3*0.4 1.9 1.97 1.867 1.979
M2.5*0.45 2.1 2.13 2.013 2.138
M2.6*0.45 2.2 2.23 2.113 2.238
M3*0.5 2.5
2.59 2.459 2.599 M
3.5*0.6 2.9 3.01 2.85 3.01
M4*0.7 3.3
3.39 3.242 3.422 M
4.5*0.75 3.8 3.85 3.688 3.878
M5*0.8 4.2
4.31 4.134 4.334
M6*1 5
5.13
4.917
5.153
M7*1 6
6.13
5.917
6.153 M8*1.25 6.8 6.85 6.647 6.912
M9*1.25 7.8 7.85 7.647 7.912
M10*1.5 8.5 8.62 8.376 8.676
M11*1.5 9.5 9.62 9.376 9.676 M12*1.75 10.3 10.40 10.106 10.441
2螺纹版 次
页 码 7/13
2.)英制
攻牙螺纹型号螺纹小径抽孔内径
抽孔内径要求
MIN MAX
1-64 1.55 1.57 1.425 1.582 2-56 1.8 1.86 1.695 1.871 3-48 2.1 2.14 1.941 2.146 4-40 2.3 2.36 2.157 2.385 5-40 2.6 2.69 2.487 2.697 6-32 2.8 2.86 2.642 2.895 8-32 3.4 3.52 3.302 3.530 10-24 3.9 3.91 3.683 3.962 12-24 4.5 4.57 4.344 4.597 1/4-20 5.1 5.25 4.979 5.257 5/16-18 6.6 6.72 6.401 6.731 3/8-16 8 8.15 7.798 8.153 7/16-14 9.4 9.5 9.144 9.550 1/2-13 10.8 11.0 10.592 11.023 9/16-12 12.2 12.3 11.989 12.446 5/8-11 13.6 13.8 13.386 13.868 3/4-10 16.5 16.8 16.307 16.840 7/8-9 19.5 19.6 19.177 19.761 1-8 22.2 22.5 21.971 22.606 1 1/8-7 25 25.2 24.638 25.349
制定日期
生效日期
4 焊接
版 次
页 码 12/13 4 常见焊接表示方法
4.1.目的
统一常见焊接表示方法,保证工程图纸表述准确,方便生产部门高效作业。

4.2.适用范围
××××有限公司工程部
4.3.常见焊接符号简介
4.3.1 角焊缝
4.3.2 I 型拼接焊缝
4.3.3 塞焊缝或槽焊缝
制定日期
生效日期
4 焊接
版 次
页 码
13/13 4.3.4 点焊缝
焊缝符号表示方法G
B324-88.pdf
双击左侧图标打开国标“焊缝符号表示方法GB324-88”;
焊接表示代号GB518
5-85.pdf
双击左侧图标打开“焊接表示代号GB5185-85”;
制定日期。

相关文档
最新文档
