LD-50雷氏夹测定仪使用说明书
规程雷氏夹连续式标点机
连续式标点机操作规程
1、将试样材料放入试样座槽内
2、根据试验材料的长短调节丝母座，拧开试样座上
的固定螺钉，可把试样座前后移动。
3、根据材料的要求，对准直径的中心后用左手拉动
拉手向下，直至标点尖接触试样材料，并揿紧。
用右手摇动手柄，（顺时转）转一周而成。
对于表面较硬的型钢如螺纹钢等应转三、四周。
雷氏夹测定仪操作规程
1、雷氏夹弹性要求检验，将测定仪上的弦线固定于雷氏夹一指针
根部，另一指针根部挂上300g砝码，在左侧标尺上读数。
两根指针针尖的距离增加应在17.5±5mm范围内，当去掉砝码后指针尖的距离能恢复至挂砝码前的状态。
2、膨胀值测定，将沸煮箱中取出的带试件的雷氏夹放于垫块上，
指针朝上，放平后在上端标尺读数，准确至0.5mm。
当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离（C-A）的值相差超过4.0mm时，应用同一样品立即重做一次试验，再如此，则认为该水泥为安定性不合格。
雷氏夹测定仪

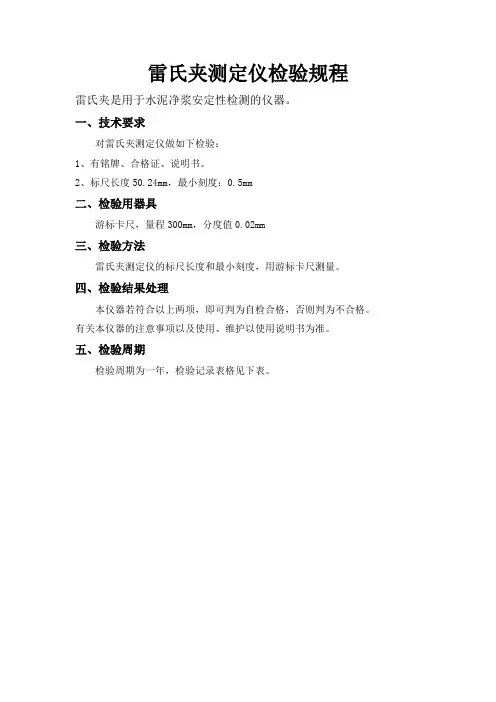

雷氏夹测定仪检验规程
雷氏夹是用于水泥净浆安定性检测的仪器。
一、技术要求
对雷氏夹测定仪做如下检验：
1、有铭牌、合格证、说明书。
2、标尺长度50.24mm，最小刻度：0.5mm
二、检验用器具
游标卡尺，量程300mm，分度值0.02mm
三、检验方法
雷氏夹测定仪的标尺长度和最小刻度，用游标卡尺测量。
四、检验结果处理
本仪器若符合以上两项，即可判为自检合格，否则判为不合格。
有关本仪器的注意事项以及使用、维护以使用说明书为准。
五、检验周期
检验周期为一年，检验记录表格见下表。
雷氏夹操作规程
雷氏夹操作规程
1. 检查雷氏夹是否符合要求：将一根指针的根部先悬挂在一根金属丝或尼龙丝
上，另一根指针的根部再挂上300g质量的砝码子，两根指针的针尖距离增加应在17.5±2.5mm范围以内。
2. 按规范方法制备雷氏夹试模及在湿气养护箱内养护24±2h。
3. 先测量试件指针尖端间的距离A，精确到0.5mm，接着将试件放入水中篦板上，
针尖朝上，试件之间互不交叉，然后在30±5min内加热水至沸腾，并恒沸3h±5min。
4. 沸煮结束后，即放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件
进行判别：测量试件指针尖端间的距离C，记录至小数点后一位，当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时即认为水泥安定性合格；当两个试件的C-A值相差超过4.0mm时，应用同一样品立即重做一次试验。
5. 仪器每次使用完毕关闭电源，仔细检查仪器性能状况并将仪器擦拭干净。
雷氏夹测定仪和沸煮箱操作规程
雷氏夹测定仪和沸煮箱操作规程1、采用雷氏夹测定时，每个雷氏夹需配备质量约75-80g的玻璃板两块；若采用饼法测定，需准备两块约100mm×100mm的玻璃板。
每种方法每个试样需成型两个试件。
与水泥净浆接触的玻璃板和雷氏夹表面都要稍稍涂上一层润滑油。
2、按标准稠度用水量加水，按水泥净浆的拌制方法制备标准稠度净浆。
3、若采用饼法测定，将制好的净浆取出一部分分成两等份，使之呈球形，放在预先准备好的玻璃板上，轻轻振动玻璃并用湿布擦净，用小刀由边缘向中央抹动，做成直径70-80mm、中心厚约10mm、边缘渐薄、表面光滑的试饼，接着将试饼放入湿汽养护箱内养护24±2h。
4、调整好煮沸箱内的水位，使之在整个煮沸过程中都能没过试件，不需中途添补试验用水，同时保证水在30±5min内能沸腾。
脱去玻璃板取下试件，用饼法时，先检查试饼是否完整（如已开裂、翘曲，要检查原因，确定无误后，将试饼放在煮沸的水中篦板上，然后在30±50min内加热至水沸腾，并恒沸3h±50min；当用雷氏法测定时，先测量试件指针尖端间的距离（A），精确至0.5mm，接着将试件放入水中篦板上，指尖朝上，试件之间互不交叉，然后在30±50min 内加热水至沸腾，并恒沸3h±50min。
5、沸煮结束后，放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别：若为饼法，目测未发现裂缝，用直尺检查也没有弯曲，该水泥安定性合格；反之为不合格。
当两试饼判别结果有矛盾时，该水泥的安定性为不合格；若为雷氏夹，测量试件指针尖端间的距离（C），精确至0.5mm，当两个试件煮后增中距离（C-A）的平均值不大于5mm时，即认为水泥安定性合格；当两个试件的（C-A）值相差超过５mm时，应用一样品立即重做一次试验。
如果结果相同，则认定该水泥安定性不合格。
雷氏夹膨胀值测定仪测量结果的不确定度分析
雷氏夹膨胀值测定仪测量结果的不确定度分析发表时间：2018-12-20T15:46:51.973Z 来源：《建筑学研究前沿》2018年第29期作者：黄培辉[导读] 从而得到雷氏夹膨胀值测定仪的各个检测参数测量结果的不确定度，使测量结果更加准确，保障雷氏夹在使用的过程更加可靠。
宁德市计量所福建宁德 3521001 概述雷氏夹是测定将标准稠度水泥净浆填满雷氏夹环模中经养护及沸煮一定时间后的膨胀值，而雷氏夹的弹性值则是通过雷氏夹膨胀值测定仪的检测来保证数值准确可靠。
雷氏夹膨胀值测定仪有两个重要参数：悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离L以及模座弧面最低点至膨胀值测定标尺刻度基线的距离R。
本文以雷氏夹膨胀值测定仪悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离参数L为例，对雷氏夹膨胀值测定仪测量结果进行不确定度分析。
1.1 测量依据：JJG（建材）110-94 《雷氏夹膨胀测定仪检定规程》。
1.2测量标准：经检定合格的直角尺，量程为300mm，读数分度值为1mm。
1.3测量对象：雷氏夹膨胀值测定仪（型号：LD-50）。
1.4测量方法：根据JJG（建材）110-94 《雷氏夹膨胀测定仪检定规程》的要求，在水平的台面上调整雷氏夹膨胀值测定仪，使其处于水平的状态，用自带砝码悬挂在悬臂的悬孔中心点，使其自然悬直，用直角尺直接测量悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离L，测量时直角尺和砝码垂线、标尺零刻度基线保持垂直，如图1所示。
图1 悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离参数L1.5 测量环境条件：常温。
2 数学模型测量的数学模型： L= d式中：L—被测雷氏夹膨胀值测定仪的悬臂的悬孔中心至弹性值测定标尺零刻度基线的水平距离；d—直角尺的读数值。
测量结果测量不确定度的构成要素：测量重复性引起的标准不确定度u1；直角尺示值误差引起的标准不确定度u2；直角尺的最大允许误差引起的标准不确定度u3。
雷氏夹测定仪+077

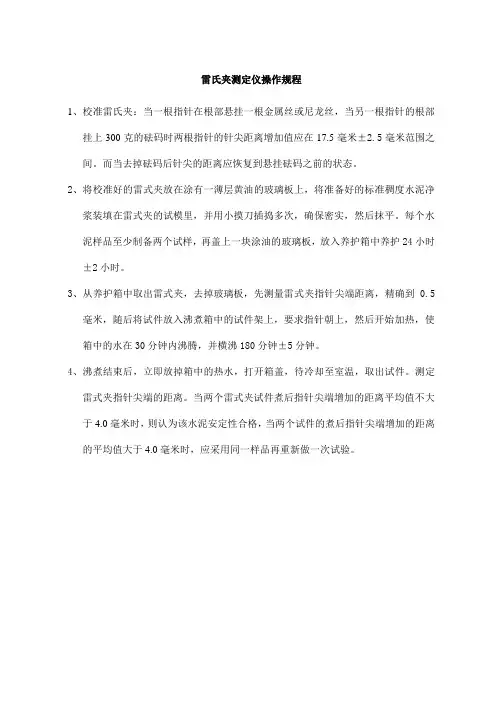

雷氏夹测定仪操作规程
1、校准雷氏夹：当一根指针在根部悬挂一根金属丝或尼龙丝，当另一根指针的根部
挂上300克的砝码时两根指针的针尖距离增加值应在17.5毫米±2.5毫米范围之间。
而当去掉砝码后针尖的距离应恢复到悬挂砝码之前的状态。
2、将校准好的雷式夹放在涂有一薄层黄油的玻璃板上，将准备好的标准稠度水泥净
浆装填在雷式夹的试模里，并用小摸刀插捣多次，确保密实，然后抹平。
每个水泥样品至少制备两个试样，再盖上一块涂油的玻璃板，放入养护箱中养护24小时±2小时。
3、从养护箱中取出雷式夹，去掉玻璃板，先测量雷式夹指针尖端距离，精确到0.5
毫米，随后将试件放入沸煮箱中的试件架上，要求指针朝上，然后开始加热，使箱中的水在30分钟内沸腾，并横沸180分钟±5分钟。
4、沸煮结束后，立即放掉箱中的热水，打开箱盖，待冷却至室温，取出试件。
测定
雷式夹指针尖端的距离。
当两个雷式夹试件煮后指针尖端增加的距离平均值不大于4.0毫米时，则认为该水泥安定性合格，当两个试件的煮后指针尖端增加的距离的平均值大于4.0毫米时，应采用同一样品再重新做一次试验。
雷氏夹测定仪操作规程
雷氏夹测定仪操作规程
1、雷氏夹使用前应在一根指针的根部挂在一根线上，另一根指针的根部再挂上300g的砝码，两根指针的针尖距离应在17.5mm±2.5mm 范围以内，当去掉砝码后针尖的距离能恢复至砝码前的状态。
2、将预先准备好的雷氏夹放在已涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满试模，装模时一只手轻轻挟持试模，另一只手用小刀插捣3次左右然后抹平，盖上涂油的玻璃板，接着立即将试模移至养护箱养护24h±2h。
3、养护时间足够后，将试件取出，先测量试件两指针端间的距离（A）精确至0.5mm，接着将试件放入加足水的沸煮箱的上，指针朝上，试件之间互不交叉，然后在30min±5min内加热至沸并恒沸3h±5min。
4、煮毕将水放出，打开箱盖使试件冷却至室温时出取判别；用雷氏夹膨胀测定仪测量两指针尖端间的距离（C）记录至小数点后一位，当两个试件经煮后增加距离（C-A）的平均值不大于5.0mm时即为安定性合格，大于5.0mm则为安定性不合格。
当两个试件（C-A）值相差超过4.0mm时，应用同一样品立即重做一次试验。
雷氏夹测定仪安全操作规程示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
雷氏夹测定仪安全操作规
程示范文本
规程文书样本 QCT/FS-ZH-GZ-K964
雷氏夹测定仪安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1、雷氏夹每次使用前需进行弹性要求检验，合格后方可使用。
2、将制好的标准稠度的水泥净浆装满环模内，抚平后盖上玻璃板，压上配重块，移入湿气养护箱。
3、测量经养护的雷氏夹两指针尖端的距离，精确到0.5mm。
4、将雷氏夹连同试样放入沸煮箱，在30±5min内加热至沸腾，并恒沸3h±5min。
5、按测得沸煮后两指针尖端间距与沸煮前差值多少来判断试件合格与否。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
第2页/总2页。
LD-50型雷氏夹测定仪操作规程
LD-50 型雷氏夹测定仪操作规程
1. 本仪器用于雷氏法测量水泥安定性，测量雷氏夹自身弹性和水泥净浆在雷氏夹中沸煮膨胀值的专用仪器。
2. 使用前应检查仪器各零部件是否齐全，如有松动应拧紧再擦净灰尘。
3. 将雷氏夹放在稍涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满
试模，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约10mmd、刀插捣模内净浆数次以密实抹平，盖上稍涂油75-85g 的玻璃板，接着立刻将试模移至湿气养护箱内养护24±2h。
4. 脱去玻璃板，先测量并记录试件指针端间的距离，精确到0.5mm，接着将试件放入水中蓖板上，指针朝上，试件之间不交叉，然后在30±5min 内加热到沸并恒沸3h± 5 min。
5. 沸煮后，放掉箱内热水打开箱盖，待箱体冷却到室温，取出试件，将雷氏夹放在测量仪的模座上，使两指针尖靠在测量仪上端测膨胀值的标尺上，读出两指针间的示值即可。
6. 用毕将雷氏夹中水泥清除，擦净测量仪。
水泥实验室雷氏夹膨胀测定仪操作规程
水泥实验室雷氏夹膨胀测定仪操作规程
1、雷氏夹校验：当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300克质量的砝码时两根指针的针尖距离增加应在17.5±2.5mm范围之内，即2X=17.5±2.5毫米，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
2、安定性的测定：先测量雷氏夹指针尖端间的距离（A），精确到0.5mm，将试件放入沸煮箱水中的试件架上，指针朝上，然后在30min±5 min内加热到沸并恒沸180min±5 min。
沸煮结束后，立即放掉箱中热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。
水泥雷氏夹测定仪简介 雷氏夹测定仪如何做好保养
水泥雷氏夹测定仪简介雷氏夹测定仪如何做好保养水泥雷氏夹测定仪简介：该仪器紧要用于检测雷氏夹质量是否符合要求，也用于测量按标准稠度的水泥净浆填满雷氏环模中，经养护及沸煮确定时间后水泥试件在雷氏夹两指针间距离的增值来判定水泥的安靖性。
紧要用于检测雷氏夹质量是否符合要求，也用于测量沸煮前后水泥试件在雷氏夹两指针间距离的增值来判定水泥的安靖性。
产品符合GB/T1346、ISO9597标准要求。
LD—50水泥雷氏夹测定仪由支架、标尺、底座等零件构成。
产品推举恒温水浴水泥雷氏夹测定仪使用与维护：■雷氏夹每次使用前对雷氏夹进行弹性要去检验，实在做法如下：将雷氏夹一指针根部挂在测定仪昡线上，另一指针根部挂300g 砝码，两指针间距离加2X=17.52.5mm,去掉砝码后指针恢复原尺寸。
检验合格后方可使用。
■雷氏夹试件的制备方法：将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并一只手用宽10mm小刀插到15次左右然后抹平，盖上稍涂油的玻璃板，压上配重块，立刻将雷氏夹连同试件和玻璃板移至湿气养护箱（掌控温度201度温度大于90%）内养护242h■雷氏夹试件的沸煮先测量带有试件并经养护的雷氏夹两指针的间距到0.5mm，并用编号做记录，按着将雷氏夹连同试件放入沸煮箱重蓖板上，指针朝上试件之间互补交叉，然后在305min内加热至沸腾，并恒温3h5minzui后按测得沸煮后两指针间距与沸煮前的差值多少来判定试件的合格与否。
■雷氏夹用后去掉式样及污物后放妥，严禁堆放或其它物体相互挤压。
水泥雷氏夹测定仪使用：■雷氏夹弹性要求试验将测定仪上的弦线固定于雷氏夹一指针根部，另一指针根部挂上300g砝码，在左侧标尺上读数。
■膨胀值测定将沸煮箱中取出的带试件的雷氏夹放于垫块上，指针朝上，放平后在上端标尺读数。
然后依据GB1346—89计算膨胀值。
水泥雷氏夹测定仪保养：■定期检查左臂架与支架杆的垂直度和各紧固件是否松动。
■垫块上不得有锈斑污垢等物。
雷氏夹测定仪安全操作规程实用版
YF-ED-J2226
可按资料类型定义编号
雷氏夹测定仪安全操作规
程实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
雷氏夹测定仪安全操作规程实用
版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1、雷氏夹每次使用前需进行弹性要求检
验，合格后方可使用。
2、将制好的标准稠度的水泥净浆装满环模
内，抚平后盖上玻璃板，压上配重块，移入湿
气养护箱。
3、测量经养护的雷氏夹两指针尖端的距
离，精确到0.5mm。
4、将雷氏夹连同试样放入沸煮箱，在30±
5min内加热至沸腾，并恒沸3h±5min。
5、按测得沸煮后两指针尖端间距与沸煮前差值多少来判断试件合格与否。
雷氏夹安全技术操作规程
雷氏钳安全技术操作规程
一、操作步骤
1.水泥标准稠度浆的制备
标准稠度泥采用标准稠度用水量的操作方法制备。
2.成型方法
将准备好的雷诺管夹放在稍微上油的玻璃板上（75-80g）上，并
立刻将已制好的标准稠度净浆装满试模，装填时一只手轻轻扶持试模，另一只手用宽约10mm小刀插捣15次左右然后抹平，盖上稍涂油的玻
璃板，立刻将试模移至湿气养护箱内养护24±2h。
3.取出试件，测量试针指针尖端间的距离（A），精确到0.5mm，
然后将试件放在炉排上，放入调整后的沸腾罐中，指针朝上，试件之
间不交叉，然后在30±5min内加热至沸并恒沸3h±5min。
4.结果判别
测量试件指针尖端距离（C），记录到小数点后一位，当两个试件
煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性
合格，当两个试件的（C-A）值相差超过4.0mm，立即用相同的样品重
复测试。
二、注意事项
1.煮沸时注意管路安全，防止漏电。
2.严禁随意施压雷石夹，防止变形，影响弹性。
（完整）LD-50型雷氏夹测定仪操作规程
（完整）LD-50型雷氏夹测定仪操作规程
(完整)LD-50型雷氏夹测定仪操作规程
LD-50型雷氏夹测定仪操作规程
一、检查雷氏夹是否符合要求：将一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码子，两根指针的针尖距离增加应在17。
5±2.5mm范围以内。
二、按规范方法制备雷氏夹试模及在湿气养护箱内养护24±2h。
三、先测量试件指针尖端间的距离A，精确到0。
5mm，接着将试件放入水中篦板上，针尖朝上，试件之间互不交叉，然后在30±5min内加热水至沸腾，并恒沸3H±5min。
四、沸煮结束后，即放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别：
测量试件指针尖端间的距离C，记录至小数点后一位,当两个试件煮后增加距离（C—A）的平均值不大于5.0mm时即认为水泥安定性合格；当两个试件的C-A值相差超过4mm时，应用同一样品立即重做一次实验。
五、仪器每次使用完毕,仔细检查仪器性能状况将仪器擦拭干净,关闭电源。
LD-50型雷氏夹测定仪操作规程
LD-50型雷氏夹测定仪操作规程
1. 本仪器用于雷氏法测量水泥安定性，测量雷氏夹自身弹性和水泥净浆在雷氏夹中沸煮膨胀值的专用仪器。
2. 使用前应检查仪器各零部件是否齐全，如有松动应拧紧再擦净灰尘。
3. 将雷氏夹放在稍涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满试模，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约10mm小刀插捣模内净浆数次以密实抹平，盖上稍涂油75-85g的玻璃板，接着立刻将试模移至湿气养护箱内养护24±2h。
4. 脱去玻璃板，先测量并记录试件指针端间的距离，精确到0.5mm，接着将试件放入水中蓖板上，指针朝上，试件之间不交叉，然后在30±5min内加热到沸并恒沸3h±5min。
5. 沸煮后，放掉箱内热水打开箱盖，待箱体冷却到室温，取出试件，将雷氏夹放在测量仪的模座上，使两指针尖靠在测量仪上端测膨胀值的标尺上，读出两指针间的示值即可。
6. 用毕将雷氏夹中水泥清除，擦净测量仪。
雷氏夹安全技术操作规程
雷氏夹安全技术操作章程
一、操作步骤
1.水泥标准稠度净浆制备
以标准稠度用水量操作方法制成标准稠度净浆。
2.成型方法
将预先准备好的雷氏夹放在已稍擦油的玻璃板（75-80g）上，并
立刻将已制好的标准稠度净浆装满试模，装填时一只手轻轻扶持试模，另一只手用宽约10mm小刀插捣15次左右然后抹平，盖上稍涂油的玻
璃板，立刻将试模移至湿气养护箱内养护24±2h。
3.取出试件，测量试针指针尖端间的距离（A），精确到0.5mm，
接着将试件放入已调整好的沸煮箱水中篦板上，指针朝上，试件之间
不交叉，然后在30±5min内加热至沸并恒沸3h±5min。
4.结果判别
测量试件指针尖端距离（C），记录到小数点后一位，当两个试
件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定
性合格，当两个试件的（C-A）值相差超过4.0mm，应用同一样品立即
重做一次试验。
二、注意事项
1.沸煮过程当中注意线路安全，防止漏电。
2.雷氏夹严禁随意受力，防止变形，影响弹性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LD-50雷氏夹测定仪使用说明书
1.用途
LD-50雷氏夹测定仪（以下简称测定仪）用于检验雷氏夹弹性要求（具体见说明书4.1）和测定将标准稠度的水泥净浆填满雷氏环模中经养护及沸煮一定时间后的膨胀值。
2.主要规格及技术参数
测定仪测定范围为±25mm。
3.结构（见示意图）
测定仪由支架、标尺、底座等零件组成。
4.使用与保养
4.1雷氏夹弹性要求试验将测定仪上的弦线固定于雷氏夹一指针根部，另一指针根部挂上300g砝码，在左侧标尺上读数。
4.2膨胀值测定将沸煮箱中取出的带试件的雷氏夹放于垫块上，指针朝上，放平后在上端标尺读数。
然后根据GB1346-89计算膨胀值。
4.3保养
4.3.1定期检查左臂架与支架杆的垂直度和各紧固件是否松动。
4.3.2垫块上不得有锈斑污垢等物。
4.3.3用完后除标尺涂防锈油并妥善保管，避免生锈和碰伤。
