粒子在复合场中的运动
高中物理-第一篇 专题三 微专题4 带电粒子在复合场中的运动
(2)电场的电场强度大小E以及磁场的磁感应强度大小B；
答案
mv2 6qL
2 3mv 3qL
1234
对粒子从Q点运动到P点的过程，根据动能
定理有 －qEL＝12mv2－12mv02 解得 E＝6mqvL2
设粒子从Q点运动到P点的时间为t1，有
0＋v0sin 2
θ·t1＝L
1234
解得
t1＝2
3mv02 3qE
⑤
竖直方向的位移 y＝0＋2 vyt＝m6qvE02
⑥
则粒子发射位置到P点的距离为
d＝
x2＋y2＝
13mv02 6qE
⑦
(2)求磁感应强度大小的取值范围； 答案 3－3q3lmv0<B<2mqlv0
设粒子在磁场中运动的速度为 v，结合题意及几何
关系可知，v＝sinv60 0°＝233v0
垂直于纸面向外的匀强磁场.OM上方存在电场强度大小为E的匀强电场，
方向竖直向上.在OM上距离O点3L处有一点A，在电场中距离A为d的位置
由静止释放一个质量为m、电荷量为q的带负电的粒子，经电场加速后该
粒子以一定速度从A点射入磁场后，第一次恰好不从ON边界射出.不计粒
子的重力.求：
(1)粒子运动到A点时的速率v0；
d.N边界右侧区域Ⅱ中存在磁感应强度大小为B、方向垂直于纸面向里的匀
强磁场.M边界左侧区域Ⅲ内，存在垂直于纸面向外的匀强磁场.边界线M
上的O点处有一离子源，水平向右发射同种正离子.已知初速度为v0的离子 第一次回到边界M时恰好到达O点，电场及两磁场区域
足够大，不考虑离子的重力和离子间的相互作用.
(1)求离子的比荷；
迹如图乙所示，设此时的轨迹圆圆心为O2，半

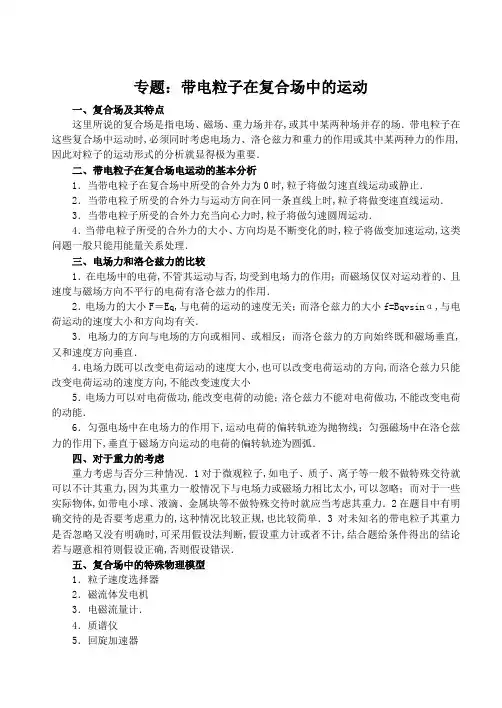

带电粒子在复合场中的运动整理
专题：带电粒子在复合场中的运动一、复合场及其特点这里所说的复合场是指电场、磁场、重力场并存,或其中某两种场并存的场．带电粒子在这些复合场中运动时,必须同时考虑电场力、洛仑兹力和重力的作用或其中某两种力的作用,因此对粒子的运动形式的分析就显得极为重要．二、带电粒子在复合场电运动的基本分析1．当带电粒子在复合场中所受的合外力为0时,粒子将做匀速直线运动或静止．2．当带电粒子所受的合外力与运动方向在同一条直线上时,粒子将做变速直线运动．3．当带电粒子所受的合外力充当向心力时,粒子将做匀速圆周运动．4．当带电粒子所受的合外力的大小、方向均是不断变化的时,粒子将做变加速运动,这类问题一般只能用能量关系处理．三、电场力和洛仑兹力的比较1．在电场中的电荷,不管其运动与否,均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛仑兹力的作用．2．电场力的大小F＝Eq,与电荷的运动的速度无关；而洛仑兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3．电场力的方向与电场的方向或相同、或相反；而洛仑兹力的方向始终既和磁场垂直,又和速度方向垂直．4．电场力既可以改变电荷运动的速度大小,也可以改变电荷运动的方向,而洛仑兹力只能改变电荷运动的速度方向,不能改变速度大小5．电场力可以对电荷做功,能改变电荷的动能；洛仑兹力不能对电荷做功,不能改变电荷的动能．6．匀强电场中在电场力的作用下,运动电荷的偏转轨迹为抛物线；匀强磁场中在洛仑兹力的作用下,垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．1对于微观粒子,如电子、质子、离子等一般不做特殊交待就可以不计其重力,因为其重力一般情况下与电场力或磁场力相比太小,可以忽略；而对于一些实际物体,如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．2在题目中有明确交待的是否要考虑重力的,这种情况比较正规,也比较简单．3对未知名的带电粒子其重力是否忽略又没有明确时,可采用假设法判断,假设重力计或者不计,结合题给条件得出的结论若与题意相符则假设正确,否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器2．磁流体发电机3．电磁流量计．4．质谱仪5．回旋加速器1．如图所示,在x轴上方有匀强电场,场强为E；在x轴下方有匀强磁场,磁感应强度为B,方向如图,在x轴上有一点M,离O点距离为L．现有一带电量为十q的粒子,使其从静止开始释放后能经过M点．如果把此粒子放在y轴上,其坐标应满足什么关系重力忽略不计2．如图所示,在宽l的范围内有方向如图的匀强电场,场强为E,一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场,不计重力,射出场区时,粒子速度方向偏转了θ角,去掉电场,改换成方向垂直纸面向外的匀强磁场,此粒子若原样射入磁场,它从场区的另一侧射出时,也偏转了θ角,求此磁场的磁感强度B．3．初速为零的离子经过电势差为U的电场加速后,从离子枪T中水平射出,经过一段路程后进入水平放置的两平行金属板MN和PQ之间．离子所经空间存在一磁感强度为B的匀强磁场,如图所示．不考虑重力作用,离子荷质比q/mq、m分别是离子的电量与质量在什么范围内,离子才能打在金属板上4．如图所示,M、N为两块带等量异种电荷的平行金属板,S1、S2为板上正对的小孔,N板右侧有两个宽度均为d的匀强磁场区域,磁感应强度大小均为B,方向分别垂直于纸面向里和向外,磁场区域右侧有一个荧光屏,取屏上与S1、S2共线的O点为原点,向下为正方向建立x轴．板左侧电子枪发射出的热电子经小孔S1进入两板间,电子的质量为m,电荷量为e,初速度可以忽略．求：1当两板间电势差为U0时,求从小孔S2射出的电子的速度v0；2两金属板间电势差U在什么范围内,电子不能穿过磁场区域而打到荧光屏上；3电子打到荧光屏上的位置坐标x和金属板间电势差U的函数关系．5．如图所示为一种获得高能粒子的装置,环形区域内存在垂直纸面向外．大小可调节的均匀磁场,质量为m,电量＋q的粒子在环中作半径为R的圆周运动,A、B为两块中心开有小孔的极板,原来电势都为零,每当粒子飞经A板时,A板电势升高为U,B板电势仍保持为零,粒子在两板间电场中得到加速,每当粒子离开B板时,A板电势又降为零,动能不断增大,而绕行半径不变．l设t=0时粒子静止在A板小孔处,在电场作用下加速,并绕行第一圈,求粒子绕行n圈回到A板时获得的总动能E n．2为使粒子始终保持在半径为R的圆轨道上运动,磁场必须周期性递增,求粒子绕行第n圈时的磁感应强度B n．3求粒子绕行n圈所需的总时间t n设极板间距远小于R．4在2图中画出A板电势U与时间t的关系从t＝0起画到粒子第四次离开B板时即可． 5在粒子绕行的整个过程中,A板电势是否可始终保持为＋U为什么RAB6．如图所示,在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内,分布着磁感应强度均为B＝×10－3T的匀强磁场,方向分别垂直纸面向外和向里．质量为m＝×10－27㎏、电荷量为q ＝＋×10－19C的α粒子不计α粒子重力,由静止开始经加速电压为U＝1205V的电场图中未画出加速后,从坐标点M－4,2处平行于x轴向右运动,并先后通过两个匀强磁场区域．1请你求出α粒子在磁场中的运动半径；2你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹,并在图中标明轨迹与直线x＝4交点的坐标；3求出α粒子在两个磁场区域偏转所用的总时间．7．如图所示,竖直平面xOy内存在水平向右的匀强电场,场强大小E=10N／c,在y≥0的区域内q=+、质量还存在垂直于坐标平面向里的匀强磁场,磁感应强度大小B=一带电量0.2Cm=的小球由长0.4m0.4kgl=的细线悬挂于P点小球可视为质点,现将小球拉至水平位置A无初速释放,小球运动到悬点P正下方的坐标原点O时,悬线突然断裂,此后小球又恰好能通过O点正下方的N点.g=10m／s2,求：1小球运动到O点时的速度大小；2悬线断裂前瞬间拉力的大小；3ON间的距离8．两块平行金属板MN 、PQ 水平放置,两板间距为d 、板长为l ,在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场,三角形底边BC 与PQ 在同一水平线上,顶点A 与MN 在同一水平线上,如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入,若在两板间加某一恒定电压,粒子离开电场后垂直AB 边从D 点进入磁场,BD=41AB,并垂直AC 边射出不计粒子的重力．求： 1两极板间电压；2三角形区域内磁感应强度；3若两板间不加电压,三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出,试求所加磁场的磁感应强度最小值．9．如图甲所示,竖直挡板MN 左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强磁场,电场和磁场的范围足够大,电场强度E =40N/C,磁感应强度B 随时间t 变化的关系图象如图乙所示,选定磁场垂直纸面向里为正方向．t =0时刻,一质量m =8×10-4kg 、电荷量q =+2×10-4C 的微粒在O 点具有竖直向下的速度v =0.12m/s,O ´是挡板MN 上一点,直线OO´与挡板MN 垂直,取g =10m/s 2．求：1微粒再次经过直线OO´时与O 点的距离； 2微粒在运动过程中离开直线OO ´的最大高度；3水平移动挡板,使微粒能垂直射到挡板上,挡板与O 点间的距离应满足的条件．M O O ´ v B EO t /s B /T5π 15π 25π 35π 10π 20π 30π10．如图所示,在倾角为30°的斜面OA 的左侧有一竖直档板,其上有一小孔P ,OP=0.5m.现有一质量m =4×10－20kg,带电量q =+2×10－14C 的粒子,从小孔以速度v 0=3×104m/s 水平射向磁感应强度B =、方向垂直纸面向外的一圆形磁场区域．且在飞出磁场区域后能垂直打在OA 面上,粒子重力不计．求：1粒子在磁场中做圆周运动的半径； 2粒子在磁场中运动的时间； 3圆形磁场区域的最小半径；4若磁场区域为正三角形且磁场方向垂直向里,粒子运动过程中始终不碰到挡板,其他条件不变,求：此正三角形磁场区域的最小边长．11．如图所示,在x>0的空间中,存在沿x 轴方向的匀强电场,电场强度E=10N/C ；在x<0的空间中,存在垂直xy 平面方向的匀强磁场,磁感应强度B=．一带负电的粒子比荷q/m=160C/kg,在x=0.06m 处的d 点以8m/s 沿y 轴正方向的初速度v 0开始运动,不计带电粒子的重力．求： 1带电粒子开始运动后第一次到达y 轴时的坐标． 2带电粒子进入磁场后经多长时间会返回电场． 3带电粒子的y 方向分运动的周期． 30OP Av12．如图所示,一绝缘圆环轨道位于竖直平面内,半径为R,空心内径远小于R．以圆环圆心O为原点在环面建立平面直角坐标系xOy,在第四象限加一竖直向下的匀强电场,其他象限加垂直环面向外的匀强磁场．一带电量为＋q、质量为m的小球在轨道内从b点由静止释放,小球刚好能顺时针沿圆环轨道做圆周运动．1求匀强电场的电场强度E．2若第二次到达最高点a,小球对轨道恰好无压力,求磁感应强度B．3求小球第三次到达a点时对圆环的压力．13．如图所示的区域中,左边为垂直纸面向里的匀强磁场,磁感应强度为B,右边是一个电场强度大小未知的匀强电场,其方向平行于OC且垂直于磁场方向．一个质量为m,电荷量为－q的带电粒子从P孔以初速度v0沿垂直于磁场方向进入匀强磁场中,初速度方向与边界线的夹角θ=60°,粒子恰好从C孔垂直于OC射入匀强电场,最后打在Q点,已知OQ=2OC,不计粒子的重力,求：1粒子从P运动到Q所用的时间t．2电场强度E的大小．3粒子到达Q点的动能E kQ．14．如图所示,在半径为R的绝缘圆筒内有匀强磁场,方向垂直纸面向里,圆筒正下方有小孔C与平行金属板M、N相通．两板问距离为两板与电动势为E的电源连接,一带电量为一质量为-q、质量为m的带电粒子重力忽略不计,开始时静止于C点正下方紧靠N板的A点,经电场加速后从C点进入磁场,并以最短的时间从C点射出,己知带电粒子与筒壁的碰撞无电荷量的损失,且每次碰撞时间极短,碰后以原速率返回．求：1筒内磁场的磁感应强度大小．2带电粒子从A点出发至第一次回到A点射出所经历的时间．专题二：带电粒子在复合场中的运动——参考答案1 1、解析：由于此带电粒子是从静止开始释放的,要能经过M 点,其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y 轴上,受电场力作用而加速,以速度v 进入磁场,在磁场中受洛仑兹力作用作匀速圆周运动,向x 轴偏转．回转半周期过x 轴重新进入电场,在电场中经减速、加速后仍以原速率从距O 点2R 处再次超过x 轴,在磁场回转半周后又从距O点4R 处飞越x 轴如图所示图中电场与磁场均未画出故有L ＝2R,L ＝2×2R,L ＝3×2R 即 R ＝L ／2n,n=1、2、3………………… ①设粒子静止于y 轴正半轴上,和原点距离为h,由能量守恒得mv 2／2=qEh ……② 对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R ＝mv ／qB ………③解①②③式得：h ＝B 2qL 2／8n 2mE n ＝l 、2、3……2、解析：粒子在电场中运行的时间t ＝ l ／v ；加速度 a ＝qE ／m ；它作类平抛的运动．有tg θ=at/v=qEl/mv 2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv 2/r,所以r=mv/qB 又：sin θ=l/r=lqB/mv ………② 由①②两式得：B=Ecos θ/v3、解析：离子在磁场中做匀速圆周运动,作出两条边界轨迹TP 和TQ,分别作出离子在 T 、P 、Q 三点所受的洛仑兹力,分别延长之后相交于O 1、O 2点,如图所示,O 1和O 2分别是TP 和TQ 的圆心,设 R 1和 R 2分别为相应的半径．离子经电压U 加速,由动能定理得．qU ＝½mv 2………①由洛仑兹力充当向心力得qvB=mv 2/R ………② 由①②式得q/m=2U/B 2R 2由图直角三角形O 1CP 和O 2CQ 可得 R 12＝d 2＋R 1一d/22,R 1＝5d/4……④ R 22＝2d 2＋R 2一d/22,R 2＝17d/4……⑤依题意R 1≤R ≤R 2 ……⑥ 由③④⑤⑥可解得2228932d B U ≤m q ≤222532d B U．24、解析：1根据动能定理,得20012eU mv =解得002eU v m =2欲使电子不能穿过磁场区域而打在荧光屏上,应有mv r d eB=<而212eU mv =由此即可解得222d eB U m <HPBv45°打在荧光屏上的位置坐标为x,则由轨迹图可得2222x r r d =-- 注意到mv r eB=和212eU mv =所以,电子打到荧光屏上的位置坐标x 和金属板间电势差U 的函数关系为222222(22)()2d eB x emU emU d e B U eB m =--≥35、解析:1E n =nqv2∵nqU=½mv 2n∴v n =m nqU2 Rmv n 2=qv n B n B n =mv n /qR以v n 结果代入,B n =qR m m nqU 2=R 1qnmv2 3绕行第n 圈需时n v R π2=2πR qv m 2n 1 ∴t n =2πR qv m 21＋21＋31＋……＋n14如图所示,对图的要求：越来越近的等幅脉冲5不可以,因为这样粒子在A 、B 之间飞行时电场对其做功＋qv,使之加速,在A 、B 之外飞行时电场又对其做功－qv 使之减速,粒子绕行一周,电场对其作的总功为零,能量不会增大; 6、解析：1粒子在电场中被加速,由动能定理得 221mv qU =α粒子在磁场中偏转,则牛顿第二定律得rv m qvB 2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--q mU B r m 2由几何关系可得,α粒子恰好垂直穿过分界线,故正确图象为3带电粒子在磁场中的运动周期qBmv r T ππ22==O M 2 －22－4 4 x /my /m －2 vB B4,2-α粒子在两个磁场中分别偏转的弧度为4π,在磁场中的运动总时间 631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qB m T t πs 47、解：1小球从A 运到O 的过程中,根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② 2小球运到O 点绳子断裂前瞬间,对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ 3绳断后,小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧8、 解：⑴垂直AB 边进入磁场,由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB = 在磁场中运动半径d l r AB 23431== ∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401=方向垂直纸面向里 ⑶当粒子刚好与BC 边相切时,磁感应强度最小,由几何知识知粒子的运动半径r 2为：42d r = ……… 2分 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 049、解：1由题意可知,微粒所受的重力 G =mg =8×10-3N电场力大小F =Eq =8×10-3N因此重力与电场力平衡微粒先在洛伦兹力作用下做匀速圆周运动,则2v qvB m R=解得 R =mvBq=0.6m 由 2RT vπ=解得T =10πs则微粒在5πs 内转过半个圆周,再次经直线OO´时与O 点的距离 l = 2R =1.2m2微粒运动半周后向上匀速运动,运动的时间为t =5πs,轨迹如图所示,位移大小 s =vt =πm=1.88m因此,微粒离开直线OO´的最大高度 h =s +R =2.48m3若微粒能垂直射到挡板上的某点P ,P 点在直线OO ´下方时,由图象可知,挡板MN 与O 点间的距离应满足L =+m n =0,1,2…若微粒能垂直射到挡板上的某点P ,P 点在直线OO ´上方时,由图象可知,挡板MN 与O 点间的距离应满足 L =+ m n =0,1,2…若两式合写成 L =+ m n =0,1,2…同样给分 510、解：1由r v m qvB 2=,vrT π2=得：m qBmvr 3.0==2画出粒子的运动轨迹如图,可知T t 65=,得：s s qB m t 551023.5103535--⨯=⨯==ππ 3由数学知识可得：︒︒+=30cos 30cos 2r r L 得：m qB mv L 99.010334)134(=+=+=11．1y=0.069m2t=3T== 12．12313．12314．12。

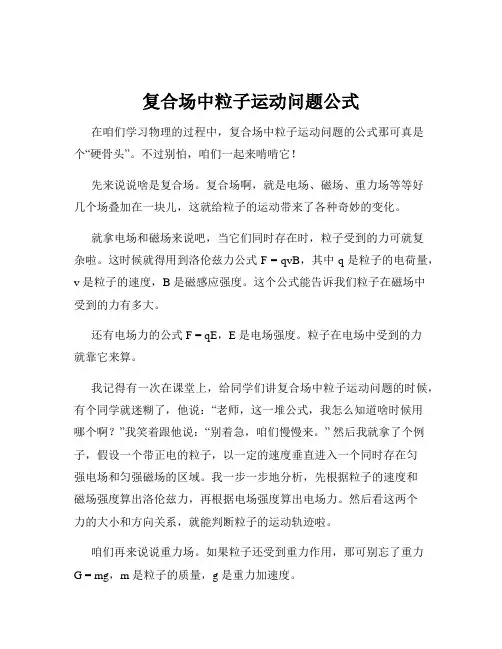

复合场中粒子运动问题公式
复合场中粒子运动问题公式在咱们学习物理的过程中，复合场中粒子运动问题的公式那可真是个“硬骨头”。
不过别怕，咱们一起来啃啃它！先来说说啥是复合场。
复合场啊，就是电场、磁场、重力场等等好几个场叠加在一块儿，这就给粒子的运动带来了各种奇妙的变化。
就拿电场和磁场来说吧，当它们同时存在时，粒子受到的力可就复杂啦。
这时候就得用到洛伦兹力公式 F = qvB，其中 q 是粒子的电荷量，v 是粒子的速度，B 是磁感应强度。
这个公式能告诉我们粒子在磁场中受到的力有多大。
还有电场力的公式 F = qE，E 是电场强度。
粒子在电场中受到的力就靠它来算。
我记得有一次在课堂上，给同学们讲复合场中粒子运动问题的时候，有个同学就迷糊了，他说：“老师，这一堆公式，我怎么知道啥时候用哪个啊？”我笑着跟他说：“别着急，咱们慢慢来。
” 然后我就拿了个例子，假设一个带正电的粒子，以一定的速度垂直进入一个同时存在匀强电场和匀强磁场的区域。
我一步一步地分析，先根据粒子的速度和磁场强度算出洛伦兹力，再根据电场强度算出电场力。
然后看这两个力的大小和方向关系，就能判断粒子的运动轨迹啦。
咱们再来说说重力场。
如果粒子还受到重力作用，那可别忘了重力G = mg，m 是粒子的质量，g 是重力加速度。
在解决复合场中粒子运动问题时，通常还会用到动能定理和能量守恒定律。
动能定理说的是合外力对物体做功等于物体动能的变化，表达式是 W 合= ΔEk 。
比如说有一个带电粒子在复合场中运动，电场力做正功，洛伦兹力不做功，重力做负功，那我们就能根据这些力做功的情况，用动能定理来求出粒子速度的变化。
能量守恒定律就更厉害了，它告诉我们在一个封闭系统中，能量的总量是不变的。
粒子在复合场中的各种能量相互转化，但是总的能量始终保持不变。
还记得我当年自己学习这部分内容的时候，也是费了好大的劲。
做了好多好多的题目，不停地总结归纳，才慢慢搞清楚这些公式的用法。
总之啊，复合场中粒子运动问题的公式虽然看起来有点复杂，但只要咱们多练习、多思考，掌握了其中的规律，就一定能把这些难题拿下！相信大家都能在物理的世界里畅游，探索更多的奥秘！。
带电粒子在复合场中常见的三种运动轨迹学习资料
(1)粒子到达小圆周上时的速度为多大? (2)粒子以(1)中的速度进入两圆间的磁场中,当磁感应强度超 过某一临界值时,粒子将不能到达大圆周,求此最小值B。 (3)若磁感应强度取(2)中最小值,且b=( 2 +1)a,要粒子恰好第 一次沿逸出方向的反方向回到原出发点,粒子需经过多少次回 旋?并求粒子在磁场中运动的时间。(设粒子与金属球正碰后电 荷量不变且能以原速率原路返回)
(3)图中 tanr b2,即aθ2=415°
a 2ab
则粒子在磁场中转过φ=270°，然后沿半径进入电场减速到达
(1)粒子在0～1.0×10-4s内位移的大小x; (2)粒子离开中线OO′的最大距离h; (3)粒子在板间运动的时间t; (4)画出粒子在板间运动的轨迹图。
【解析】(1)由题意知：Eq=U q=2.0×10-5N
d
而mg=2.0×10-5N,显然Eq=mg 故粒子在0～1.0×10-4s时间内做匀速直线运动, 因为Δt=1.0×10-4s, 所以xO′的最大距离h=0.128m。
(3)板长L=1.2m=3x t=2T+3Δt=5.0×10-4s (4)轨迹如图
答案：见解析
【热点集训】 1.在真空中,半径为R的圆形区域内存在垂直纸面向外的匀强磁 场,磁感应强度大小为B,在此区域外围足够大空间有垂直纸面 向内的磁感应强度大小也为B的匀强磁场,一个带正电粒子从边 界上的P点沿半径向外,以速度v0进入外围磁场,已知带电粒子 质量m=2×10-10kg,带电荷量q=5×10-6C,不计重力,磁感应强度 的大小B=1T,粒子运动速度v0=5×103m/s,圆形区域半径R=0.2m, 试画出粒子运动轨迹并求出粒子第一次回到P点所需时间(计算 结果可以用π表示)。
【解析】由r= m v知粒子在x轴上方做圆周运
重难点08 带电粒子在复合场中的运动(解析版)
2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。
设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。
下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。
关于带电粒子在复合场中运动问题的解析
关于带电粒子在复合场中运动问题的解析【引言】粒子在复合场中运动是一个复杂的问题，这是因为它们受到不同的力的影响的决定的。
粒子受带电的粒子与其他物理系统一样，在复合场中运动的轨迹也既是可预测的，也是难以预测的。
这篇文章的目的是通过解析的方法，探究带电粒子在复合场中运动的本质，建立它们的运动方程，以及它们如何在复合场中运动的规律。
【普朗克运动方程】在分析带电粒子在复合场中运动问题之前，我们需要了解他们在自由场中的运动情况。
1877年，普朗克发现了一组有名的运动方程，称之为“普朗克方程”，它描述了一个粒子在自由场中的运动轨迹：$$frac{d^2x}{dt^2} = frac{qE(x)}{m}$$其中$x$表示粒子的位置，$E$表示外加电场，$m$表示粒子的质量，$q$表示粒子的电荷。
此外，普朗克方程还可以推广到复合场中： $$frac{d^2x}{dt^2} = frac{qE(x)}{m} + frac{vtimesB(x,t)}{m}$$其中$B$表示磁场，$v$表示粒子的速度。
从上式可以看出，复合场中，粒子受到电场$E$和磁场$B$的影响。
【带电粒子在复合场中的运动轨迹】考虑带电粒子在复合场中的运动问题，我们可以利用普朗克方程，求出它们的运动轨迹。
当$E=0$时，也就是在弱磁场条件下，粒子的运动轨迹等于：$$x = frac{mv}{qB}sin (qBt)$$这表明，粒子在弱磁场条件下运动是按照受磁场作用的椭圆轨迹运动的。
另外，当$Eeq 0$时，粒子的运动轨迹变成更加复杂，呈现出不同维度的空间曲线：$$x(t) = Asin (omega t + phi) + Bcos (omega t + phi)$$ 其中$omega = frac{qB}{m}$，$A$和$B$是由椭圆方程$frac{x^2}{a^2}+frac{y^2}{b^2} = 1$给出的参数，$phi$是椭圆的相位角，由$frac{A}{B}=tan phi$给出。
带电粒子在复合场中的运动
带电粒子在复合场中的运动一、知识梳理1．复合场的分类（1）叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠,或相邻或在同一区域电场、磁场交替出现．2．带电粒子在复合场中的运动形式当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止。
当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动. 当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动。
当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理。
3. 题型分析：带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零做初速度为零的匀加速直线运动保持静止初速度垂直场线 做匀变速曲线运动（类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点受恒力作用,做匀变速运动洛伦兹力不做功，动能不变“电偏转”和“磁偏转"的比较垂直进入匀强磁场（磁偏转）垂直进入匀强电场（电偏转)情景图受力 F B ＝qv 0B ，大小不变，方向总指向圆心,方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力运动规律 匀速圆周运动r ＝mv 0Bq，T ＝错误!类平抛运动v x ＝v 0，v y ＝Eqm tx ＝v 0t ,y ＝错误!t 2运动时间 t ＝错误!T ＝错误!t ＝错误!，具有等时性动能 不变变化4。
常见模型（1)从电场进入磁场电场中:加速直线运动⇓磁场中：匀速圆周运动电场中：类平抛运动⇓磁场中：匀速圆周运动（2)从磁场进入电场磁场中：匀速圆周运动⇓错误!电场中：匀变速直线运动磁场中：匀速圆周运动⇓错误!电场中：类平抛运动二、针对练习1．在某一空间同时存在相互正交的匀强电场和匀强磁场,匀强电场的方向竖直向上,磁场方向如图。
高三物理带电粒子在复合场中的运动知识点总结-带电粒子在电场中的运动知识点
高三物理带电粒子在复合场中的运动知识点总结|带电粒子在电场中的运动知识点一、带点粒子在复合场中的运动本质是力学问题1、带电粒子在电场、磁场和重力场等共存的复合场中的运动，其受力情况和运动图景都比较复杂，但其本质是力学问题，应按力学的基本思路，运用力学的基本规律研究和解决此类问题。
2、分析带电粒子在复合场中的受力时，要注意各力的特点。
如带电粒子无论运动与否，在重力场中所受重力及在匀强电场中所受的电场力均为恒力，它们的做功只与始末位置在重力场中的高度差或在电场中的电势差有关，而与运动路径无关。
而带电粒子在磁场中只有运动(且速度不与磁场平行)时才会受到洛仑兹力，力的大小随速度大小而变，方向始终与速度垂直，故洛仑兹力对运动电荷不做功.二、带电微粒在重力、电场力、磁场力共同作用下的运动(电场、磁场均为匀强场)1、带电微粒在三个场共同作用下做匀速圆周运动:必然是电场力和重力平衡，而洛伦兹力充当向心力.2、带电微粒在三个场共同作用下做直线运动:重力和电场力是恒力，它们的合力也是恒力。
当带电微粒的速度平行于磁场时，不受洛伦兹力，因此可能做匀速运动也可能做匀变速运动; 当带电微粒的速度垂直于磁场时，一定做匀速运动。
3、与力学紧密结合的综合题，要认真分析受力情况和运动情况(包括速度和加速度)。
必要时加以讨论。
三、带电粒子在重力场、匀强电场、匀强磁场的复合场中的运动的基本模型有：1、匀速直线运动。
自由的带点粒子在复合场中作的直线运动通常都是匀速直线运动，除非粒子沿磁场方向飞入不受洛仑兹力作用。
因为重力、电场力均为恒力，若两者的合力不能与洛仑兹力平衡，则带点粒子速度的大小和方向将会改变，不能维持直线运动了。
2、匀速圆周运动。
自由的带电粒子在复合场中作匀速圆周运动时，必定满足电场力和重力平衡，则当粒子速度方向与磁场方向垂直时，洛仑兹力提供向心力，使带电粒子作匀速圆周运动。
3、较复杂的曲线运动。
在复合场中，若带电粒子所受合外力不断变化且与粒子速度不在一直线上时，带电粒子作非匀变速曲线运动。
复合场中粒子运动问题
复合场中粒子运动问题复合场中粒子运动问题问题一：单粒子运动问题•如何描述单个粒子在复合场中的运动？•如何求解粒子的运动轨迹和速度？•如何分析粒子在复合场中的受力情况？问题二：多粒子相互作用问题•如何描述多个粒子在复合场中相互作用的过程？•如何求解多粒子的运动轨迹和速度？•如何分析多粒子相互作用带来的受力情况？问题三：复合场下的碰撞问题•在复合场中，粒子之间如何发生碰撞？•如何求解碰撞后粒子的运动轨迹和速度改变？•如何分析碰撞对粒子运动状态的影响？问题四：粒子运动综合问题•如何综合考虑粒子在复合场中的受力、碰撞和相互作用？•如何求解多粒子在复合场中的运动轨迹和速度？•如何分析复合场给粒子运动带来的综合影响？问题五：保持粒子内部结构问题•在复合场中运动的粒子如何保持其内部结构的完整性？•如何分析复合场对粒子内部结构的影响？•如何解决复合场对粒子内部结构影响带来的问题？问题六：复合场形态对粒子运动的影响问题•不同形态的复合场对粒子运动有何影响？•如何分析复合场形态对粒子运动的限制和导向作用？•如何解决粒子在复合场形态下的运动问题？以上是针对复合场中粒子运动问题的一些相关问题，这些问题涉及到描述和分析单粒子运动、多粒子相互作用、碰撞问题、粒子运动的综合影响、保持粒子内部结构问题以及复合场形态对粒子运动的影响等方面。
解决这些问题可以帮助我们更好地理解和解释复合场中粒子的运动规律，以及提供相关的数学模型和方法。
问题一：单粒子运动问题如何描述单个粒子在复合场中的运动？•可使用位移-时间函数或位矢-时间函数描述粒子的位置随时间的变化。
•根据牛顿力学原理，可以通过运动方程描述粒子的加速度。
如何求解粒子的运动轨迹和速度？•可通过微分方程的求解，得到粒子的运动轨迹。
•可通过导数求解速度，即位矢对时间的导数。
如何分析粒子在复合场中的受力情况？•可根据粒子所受到的外力以及复合场中的场力，对其受力进行分析。
•可使用受力分析的方法，如分解力、合力等，来描述粒子在复合场中的受力情况。
第3讲带电粒子在复合场中的运动
qvB－(mg＋qE)＝ma
解得加速度 a＝qvB－mmg＋qE，方向竖直向上． (2)从 a 运动到 b，重力、电场力对 粒子做负功，洛伦兹力不做功，根据动
能定理得－qEd－mgd＝12mv2Байду номын сангаас－12mv20
解得 vb＝
v20－2qE＋在组合场中的运动
从该混合场区域通过，不可采取的措施有(
A.适当增大电场强度 E
B.适当增大磁感应强度 B
C.适当增大加速极板间的宽度
D.适当增大加速电压 U
答案：BD智浪教育--普惠英才) 图 9－3－65．(双选)磁流体发电机原理如图 9－3－7，等离子体以 v 高速从左向右喷射，两极板间有如图方向的匀强磁场，磁感应
作用，磁感应强度大小为 B，方向垂直
于纸面向里．求粒子首次从Ⅱ区离开时
到出发点 P0 的距离．粒子的重]解：设粒子第一次过MN 时速度方向与水平方
向成α1 角，位移与水平方向成α2 角，且α2＝45°，在电场 中做类平抛运动， 则有
y＝x＝v0t，y＝12at2＝12qmEt2，y＝12vyt
tanθ＝vv0y＝2UU21Ld＝
3 3
则 θ＝30°.
【例 1】(2011 年全国卷)如图 9－3－9，与水平面成 45°角的 平面 MN 将空间分成Ⅰ和Ⅱ两个区域．一质量为 m、电荷量为 q(q
＞0)的粒子以速度 v0 从平面 MN 上的点 P0 水平右射入Ⅰ区．粒子 在Ⅰ区运动时，只受到大小不变、方向
竖直向下的电场作用，电场强度大小为
E；在Ⅱ区运动时，只受到匀强磁场的
强磁场，则粒子射入磁场和射出磁场的 M、N 两点间的距离 d
随着 U 和 v0 的变化情况为( )
带电粒子在复合场中的运动
设粒子在电场中运动的路程为 s2， 根据动能定理得 Eq·s22＝12mv2，得 s2＝mEvq2， 则总路程 s＝πR＋mEvq2， 代入数据得 s＝(0．5π＋1)m。
[答案] (1)0．2 T (2)(0．5π＋1)m
(3)较复杂的曲线运动： 当带电粒子所受合外力的大小和方向均变化，且与初 速度方向不在同一条直线上，粒子做 非匀变速曲线运动， 这时粒子运动轨迹既不是圆弧，也不是抛物线。 (4)分阶段运动： 带电粒子可能依次通过几个情况不同的复合场区域， 其运动情况随区域发生变化，其运动过程由几种不同的运 动阶段组成。
(1)小球运动到 O 点时的速度大小； (2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离。 [解析] (1)小球从 A 运动到 O 点的过程中，根据动能 定理： 12mv2＝mgl－qEl 则小球在 O 点时的速度为 v＝ 2lg－qmE＝2 m/s。
(2)小球运动到 O 点绳子断裂前瞬间，对小球应用牛 顿第二定律：
场 荷受力的方向与该点电场 电势能，且W电＝－ΔEp
强度的方向相反)
磁 (1)大小：F＝qvB 场 (2)方向：垂直于v和B决
定的平面
洛伦兹力不做功
2．电偏转和磁偏转的比较
受力特征 运动性质
电偏转 F电＝qE(恒力) 匀变速曲线运动
运动轨迹
磁偏转 F洛＝qvB(变力) 匀速圆周运动
电偏转
类平抛运动
图2
(1)小球运动的速率v； (2)电场E2的大小与方向； (3)磁场B2的大小与方向。
解析：(1)小球在 x 轴下方受力如图所示： 其中重力竖直向下，G＝mg＝3×10－2 N 电场力水平向右，F＝qE1＝4×10－2 N G 与 F 的合力 F 合＝ G2＋F2＝5×10－2N 设合力与水平方向的夹角为 α， 则 tan α＝GF，即 tan α＝34，α＝37° 由 f＝qvB1，f＝F 合 得 v＝qBf 1＝2×5×101－03－×2 5 m/s＝5 m/s。
带电粒子在复合场中,常见的三种运动轨迹
v0=4.0×103 m/s的速度沿与两板平行的中线OO′
射入，取g=10 m/s2、π=3.14。求：
(1)粒子在0～1.0×10-4 s内位移的大小x；
(2)粒子离开中线OO′的最大距离h；
(3)粒子在板间运动的时间t；
(4)画出粒子在板间运动的轨迹图。
U 5 【解析】(1)由题意知： Eq q 2.0 10 s d 5 而mg 2.0 10 s
由牛顿第二定律得：
mv0 2 qv0 B = R
所以粒子离开中线OO′的最大距离 h=0.128 m。
(3)板长L=1.2 m=3x t=2T+3Δt=5.0×10-4 s (4)轨迹如圆形区域内存在
垂直纸面向外的匀强磁场，磁感应强度大
小为B，在此区域外围足够大空间有垂直 纸面向内的磁感应强度大小也为B的匀强 磁场，一个带正电粒子从边界上的P点沿半径向外，以速 度v0进入外围磁场，已知带电粒子质量m=2×10-10 kg，带
显然Eq=mg 故粒子在0～1.0×10-4 s时间内做匀速直线运动， 因为Δt=1.0×10-4 s, 所以x=v0Δt=0.4 m
(2)在1.0×10-4～2.0×10-4 s时间内，
电场力与重力平衡，粒子做匀速圆周运动， 2m 因为 T qB 故粒子在1.0×10-4～2.0×10-4 s时间内恰好完成一个周期圆 周运动
4 为 v = BqR = BqL m 4m
设粒子进入电场后沿y轴负方向做减速运动的最大位移
1 为y， mv 2 = qEy， 得y = 2 2 2 qB L 由动能定理知 s = + 16mE qB2 L2 32mE 1 p L。 2
所以粒子运动的总路程为
答案： qB2 L2
8.3带电粒子在复合场中的运动
2.如图所示，在长方形abcd区域内有正交的电磁场，ab＝bc/2＝L， 一带电粒子从ad的中点垂直于电场和磁场方向射入，恰沿直线从bc边 的中点P射出，若撤去磁场，则粒子从c点射出；若撤去电场，则粒子 将(重力不计)( )
A．从b点射出 B．从b、P间某点射出 C．从a点射出 D．从a、b间某点射出
(1)M、N两点间的电势差UMN； (2)粒子在磁场中运动的轨道半径r； (3)粒子从M点运动到P点的总时间t. [思路点拨] 根据粒子在不同区域内的运动特点和受力特点画出轨 迹，分别利用类平抛和圆周运动的分析方法列方程求解．
[自主解答] (1)设粒子过 N 点时的速度大小为 v，有vv0＝cos θ v＝2v0 粒子从 M 点运动到 N 点的过程，有 quMN＝12mv2－12mv20， UMN＝3m2qv20. (2)粒子在磁场中以 O′为圆心做匀速运动， 半径为 O′N，有 qvB＝mrv2，r＝2qmBv0.
律求解． ③当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律 求解． ④对于临界问题，注意挖掘隐含条件．
2．复合场中粒子重力是否考虑的三种情况 (1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况 下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体， 如带电小球、液滴、金属块等一般应当考虑其重力．
(3)由几何关系得 ON＝rsin θ
设粒子在电场中运动的时间为 t1，有 ON＝v0t1
t1＝
3m qB
粒子在磁场中做匀速圆周运动的周期 T＝2qπBm
设粒子在磁场中运动的时间为 t2，有 t2＝π2－πθT，故 t2＝23πqmB
t＝t1＋t2，t＝3
3＋2πm 3qB .
[答案]
带电粒子在复合场中的运动
带电粒子在复合场中的运动发表时间：2011-08-19T16:29:23.780Z 来源：《学习方法报》教研周刊 作者： 马敬卫[导读] 带电粒子在复合场中的运动一般有两种情况：直线运动和圆周运动。
山东省郓城第一中学 马敬卫复合场是指电场、磁场、重力场中三者或任意两者共存的场。
虽然带电粒子在复合场中的运动情况一般较为复杂，但它作为一个力学问题，同样遵循联系力和运动的基本规律。
带电粒子在复合场中的运动一般有两种情况：直线运动和圆周运动。
（1）若带电粒子在电场力、重力和洛伦兹力共同作用下做直线运动，由于电场力和重力为恒力，洛伦兹力方向和速度方向垂直且大小随速度大小而改变，所以只要带电粒子速度大小发生变化，垂直于速度方向的合力就要发生变化，该方向带电粒子的运动状态就会发生变化，带电粒子就会脱离原来的直线轨道而沿曲线运动。
可见，只有带电粒子速度大小不变，才可能做直线运动，也就是说，带电粒子在电场力、重力和洛伦兹力共同作用下做直线运动时，一定是做匀速直线运动。
（2）若带电粒子在电场力、重力和洛伦兹力共同作用下做匀速圆周运动时，由于物体做匀速圆周运动的条件是所受合外力大小恒定、方向时刻和速度方向垂直，这是任何几个恒力或恒力和某一变力无法合成实现的，只有洛伦兹力可满足该条件。
也就是说，带电粒子在上述复合场中如果做匀速圆周运动，只能是除洛伦兹力以外的所有恒力的合力为零才能实现。
总之，处理此类问题，一定要牢牢把握隐含条件。
在解决实际问题时，要做到以下三点：①正确分析受力情况；②充分理解和掌握不同场对带电粒子作用的特点和差异；③认真分析带电粒子运动的详细过程，充分发掘题目中的隐含条件，建立清晰的物理情景，最终把物理模型转化为数学表达式。
下面以两个例子来说明处理此类问题的方法。
1. 带电微粒在电场力、重力和洛伦兹力共同作用下做匀速圆周运动。
必然是电场力和重力平衡，而洛伦兹力充当向心力。
例1 一个带电微粒在图示的正交匀强电场和匀强磁场中在竖直平面内做匀速圆周运动。
带电粒子在复合场中的运动
带电粒子在复合场中的运动一、带电粒子．．．．（通常不计重力）在混合场中的运动 1．速度选择器正交的匀强磁场和匀强电场组成速度选择器。
带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。
否则将发生偏转。
这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq ，BE v =。
在本图中，速度方向必须向右。
（1）这个结论与离子带何种电荷、电荷多少都无关。
（2）若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也将减小，轨迹是一条复杂曲线。
【例1】 某带电粒子从图中速度选择器左端由中点O 以速度v 0向右射去，从右端中心a 下方的b 点以速度v 1射出；若增大磁感应强度B ，该粒子将打到a 点上方的c 点，且有ac =ab ，则该粒子带___电；第二次射出时的速度为_____。
【例2】 如图所示，一个带电粒子两次以同样的垂直于场线的初速度v 0分别穿越匀强电场区和匀强磁场区， 场区的宽度均为L 偏转角度均为α，求E ∶B2．回旋加速器（1）有关物理学史知识和回旋加速器的基本结构和原理1932年美国物理学家应用了带电粒子在磁场中运动的特点发明了回旋加速器，其原理如图所示。
A 0处带正电的粒子源发出带正电的粒子以速度v 0垂直进入匀强磁场，在磁场中匀速转动半个周期，到达A 1时，在A 1 A 1/处造成向上的电场，粒子被加速，速率由v 0增加到v 1，然后粒子以v 1在磁场中匀速转动半个周期，到达A 2/时，在A 2/ A 2处造成向下的电场，粒子又一次被加速，速率由v 1增加到v 2，如此继续下去，每当粒子经过A A /的交界面时都是它被加速，从而速度不断地增加。
带电粒子在磁场中作匀速圆周运动的周期为qBT ｍπ2=，为达到不断加速的目的，只要在A A /上加上周期也为T 的交变电压就可以了。
带电粒子在复合场中的运动
况随区域情况发生变化，其运动过程由几种不同的运动阶段组
成。
带电粒子在组合场中的运动 【真题示例】 (2017· 天津理综， 11) 平面直角坐标系 xOy 中，第 Ⅰ象限存在垂直于平面向里的匀强磁场，第Ⅲ象限存在沿 y 轴 负方向的匀强电场，如图1所示。一带负电的粒子从电场中的Q 点以速度v0沿x轴正方向开始运动。Q点到y轴的距离为到x轴距 离的2倍。粒子从坐标原点 O离开电场进入磁场，最终从x轴上 的P点射出磁场，P点到y轴距离与Q点到y轴距离相等。不计粒 子重力，问： (1)粒子到达O点时速度的大小和方向； (2)电场强度和磁感应强度的大小之比。
归纳总结：带电粒子在组合场中运动的处理方法
1.(2017· 益阳一模)如图3所示，在边长为L的等边三角形内有垂直 纸面向里的匀强磁场，磁感应强度大小为B，在AC边界的左侧 有与AC边平行的匀强电场，D是底边AB的中点。质量为m，电 荷量为q的带正电的粒子(不计重力)从AB边上的D点竖直向上射 入磁场，恰好垂直打在AC边上。
(1)第6 s内小球离开斜面的最大距离； (2)第19 s内小球未离开斜面，θ角的正切值应满足什么条件？
6、如图所示的空间，匀强电场的方向竖直向下，场强为E，匀 强磁场的方向垂直于纸面向外，磁感应强度为B．有两个带电小 球A和B都能在垂直于磁场方向的同一竖直平面内做匀速圆周运 动（两小球间的库仑力可忽略），运动轨迹如图．已知两个带电 小球A和B的质量关系为mA = 3mB，轨道半径为RA = 3RB = 9 cm． （1）试说明小球A和B带什么电，它们所带的电荷量之比 qA/qB 等于多少？ （2）指出小球A和B在绕行方向及速率之比； （3）设带电小球A和B在图示位置P处相碰撞，且碰撞后原先 在小圆轨道上运动的带电小球B恰好能沿大圆轨道运动，求带电 小球A碰撞后所做圆周运动的轨道半径（设碰撞时两个带电小球 间电荷量不转移）．
带电粒子在复合场中的运动
等，简化动力学方程的求解过程。
动力学方程的应用
带电粒子在磁场中的回旋运动
当带电粒子在磁场中作圆周运动时，其轨迹为一回旋线，可以根据动力学方程计算粒子的 回旋半径和回旋频率等参数。
带电粒子在电场中的加速运动
当带电粒子在电场中作加速运动时，可以根据动力学方程计算粒子的速度和位移等参数。
带电粒子的偏转运动
速度恒定
带电粒子的速度保持不变， 不随时间变化。
运动轨迹稳定
带电粒子的运动轨迹应是 一条稳定的曲线，不会发 生突变或震荡。
平衡位置的确定
受力分析
对带电粒子进行受力分析，找出各个力的方向和 大小，判断其平衡位置。
速度分析
根据速度恒定的条件，分析带电粒子在平衡位置 附近的速度变化情况。
轨迹分析
根据运动轨迹稳定的条件，分析带电粒子在平衡 位置附近的轨迹变化情况。
动力学方程的求解
分离变量法
01
将带电粒子的运动分解为在电场中的运动和在磁场果合并。
数值计算方法
02
对于一些复杂的动力学问题，可以采用数值计算方法，如有限
差分法、有限元法等，通过迭代求解动力学方程。
近似解法
03
对于一些特殊情况，可以采用近似解法，如小参数法、变分法
能量守恒定律的应用场景
在解决带电粒子在复合场中的运动问题时，我们通常需要分析带电粒子的受力情况，然后利用能量守恒 定律计算出带电粒子的速度、位移等物理量。
THANKS FOR WATCHING
感谢您的观看
匀速圆周运动
总结词
带电粒子在复合场中以恒定速率绕圆周运动，受到的电场力和洛伦兹力提供向心 力。
详细描述
当带电粒子在复合场中受到的电场力和洛伦兹力达到平衡时，粒子将绕圆周匀速 运动。此时，粒子的速度大小保持不变，方向不断变化，且受到的磁场力充当向 心力，使粒子保持圆周运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带电粒子在复合场中的运动
一、复合场的概念
１.重力是否考虑：研究对象的重力是否要考虑，应根据题目的条件而定；一般情况下微观粒子重力不考虑，宏观物体的重力要考虑；
２.电场力的大小及方向要会判断
３.洛仑兹力的大小及方向要会判断
二、复合场中的运动分类
１.复合场分立在不同区域――应熟悉在各种场中的运动及相应解题方法
（１）在电场中常考的运动：加（减）速直线――动能定理；类平抛――速度、位移的合成与分解。
（２）在磁场中常考的运动：匀速圆周运动――定圆心、画轨迹、找几何关系列方程求解
例１. 在平面直角坐标系xOy中，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B.一质量为m、电荷量为q的带正电的粒子从y轴正半轴上的M 点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成θ＝60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示，不计粒子重力，求
(1)M、N两点间的电势差U MN；
(2)粒子在磁场中运动的轨道半径r；
(3)粒子从M点运动到P点的总时间t.
２.复合场叠加在同一区域
（１）当研究对象所受合外力为０时，静止或者匀速直线运动
（２）当研究对象所受合外力与v共线时，匀变速直线运动
例２.如图，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电的小球（电量为+q,质量为m）从正交或平行的电磁复合场上方的某一高度自由落下。
那么小球可能沿直线通过下列哪个复合场（）
重要结论1：在含有磁场的区域，研究对象做直线运动，则一定为匀速直线运动．
（３）当研究对象所受合处力与v不共线时，曲线运动。
（圆周运动或者复杂曲线）
(圆周)例3. 如图所示，带电液滴从h高处自由落下，进入一个匀强电场与匀强磁场互相垂
直的区域，磁场方向垂直纸面，电场强度为E，磁感应强度为B.已知液滴在此区域中做匀
速圆周运动，则圆周运动的半径R=__________________
重要结论2：在三个场都存在的时候，若研究对象做匀速圆周运动，则电场力一定与重力大小相等方(复杂曲线)例４.在空间有相互垂直的场强为E的匀强电场和磁感强度为B的匀强磁
场，如图所示，一质量为m电荷量为e的电子从原点静止释放，不计重力。
求电子在
y轴方向前进的最大距离Y m。
重要结论３：当合外力大小和方向均变化，且与初速度方向不在一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线。
常用配速法对轨迹进行分解。
练习
1．如图所示。
在x轴上有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y铀负方向的匀强电场，场强为E。
一质最为m，电荷量为-q的粒子从坐标原点。
沿
着y轴正方向射出。
射出之后，第3次到达X轴时，它与点O的距离为L，求
此粒子射出时的速度v和运动的总路程s，（重力不计）。
2．如图甲所示，建立xOy坐标系．两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，在第一、四象限有磁感应强度为B的匀强磁场，方向垂直于xOy平面向里．位于极板左侧的粒子源沿x轴向右连续发射质量为m、电量为＋q、速度相同、重力不计的带电粒子．在0～3t0时间内两板间加上如图乙所示的电压(不考虑极板边缘的影响)．已知t＝0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知
量．(不考虑粒子间相互影响及返回极板间的情况)
(1)求电压U0的大小．
(2)求1
2t0时刻进入两板间的带电粒子在磁场中做圆周运动
的半径．
(3)何时进入两板间的带电粒子在磁场中的运动时间最
短？求此最短时间．
3.如图所示，一根细棒PQ处于磁感应强度为B的匀强磁场中，棒与磁场垂直，磁场方向垂直纸面向里，棒上套一个可以在其上滑动的带负电的小球C，小球的质量为m、电荷量大小为q，
球与棒之间动摩擦因数为μ.现令小球从棒的上端由静止下滑，求：
(1) 摩擦因数的大小应该满足什么条件？
(2)动运动过程中小球的最大加速度和最大速度；
4.如图，空间存在范围足够大的垂直于xoy平面向外的匀强磁场，磁感应强度大小为B。
让质量为m，电量为q（q>0)的粒子从坐标原点O沿加xoy平面以不同的初速度大小和方向入射到该磁场中。
不计重力和粒子间的影响,若在此空间再加入沿y轴正向、大小为E的匀强电场，一
粒子从O点以初速度v0沿y轴正向发射。
研究表明：粒子在xoy平面内做周期
性运动，且在任一时刻，粒子速度的x分量vx与其所在位置的y坐标成正比，
比例系数与场强大小E无关。
求该粒子运动过程中的最大速度值v m。
5.如图，在x>0的空间中存在沿y轴负方向的匀强电场和垂直于xoy平面向里的匀强磁场，电场强度大小为E，磁感应强度大小为B。
一质量为m,电量为q(q＞0)的粒子从坐标原点O
处，以初速度沿x轴正方向射入，粒子的运动轨迹见图甲，不计粒子的质量。
（1）求该粒子运动到y=h时的速度大小；
（2）求粒子运动的周期T，及在一个周期内，沿x轴方向前进的距离 S。
