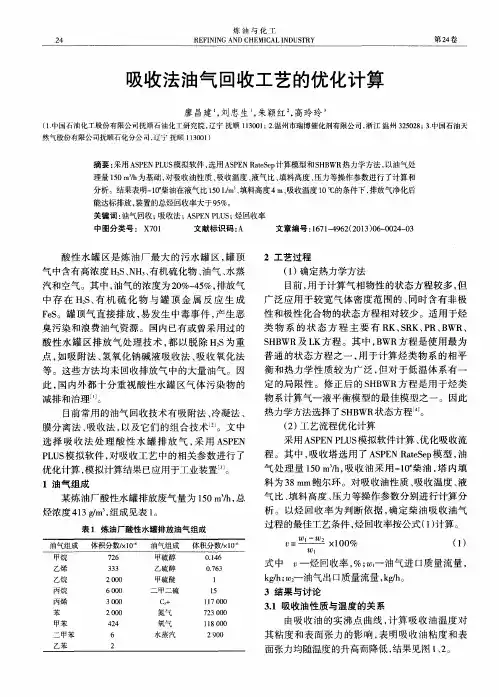

摘要 ： 采用Ａ Ｓ Ｐ Ｅ ＮＰ Ｌ Ｕ Ｓ 模拟软件 ， 选用Ａ Ｓ Ｐ Ｅ Ｎ Ｒ ａ ｔ ｅ Ｓ ｅ ｐ 计算模型和 Ｓ Ｈ Ｂ ＷＲ 热力学方法， 以油气处
理量 １ ５ ０ｍ ／ ｈ 为基础 ， 对吸收油性质 、 吸收温度 、 液气比、 填料高度 、 压力等操作参数进行了计算和
吸收、吸附法油气回收装置工艺设计
吸收、吸附法油气回收装置工艺设计1 工程概况油库油品装车时，为满足环保要求，设置油气回收装置。
油库装车栈桥内设置油气回收专用的装车鹤管，槽车装车时，油气回收口、装油口同时连接到槽车上，装车产生的油气进入油气回收支管、油气回收总管后至油气回收设备。
油气回收设施处理能力：220m3/h，操作弹性0～110%。
非甲烷总烃最低去除效率≥97%;且最高允许排放浓度要求≤100mg/m3。
要求经过油气回收成套设施后的排放气满足《石油炼制工业污染物排放标准》（GB*****-2015）和《工业企业挥发性有机物排放控制标准》DB13/2322-2016的要求。
2 油气回收工艺选择国内外油气回收处理的技术主要有吸附法、吸收法、膜分离法和冷凝法四种。
吸收法是利用吸收剂使其与排放的气体接触以吸收油蒸汽的一种方法。
吸收装置是利用填料塔使混合油气与上部流下的吸收液进行对流接触，从而达到吸收的效果。
冷凝法是指利用废气中不同有机组分在不同温度下具有不同的饱和蒸汽压这一性质，降低系统温度，使其中有机组分液化分离，达到净化回收的目的。
吸附法是最常用及最重要的混合物分类方法，主要采用吸附剂对油气进行吸附，饱和后的吸附剂，通过真空法进行解析，2座吸附罐交替利用，一座吸附，一座解析，循环利用。
目前常用的吸附剂有活性炭和硅胶。
综合考虑各种油气回收工艺方法的特点，结合工程现场实际情况，油气回收设施采用吸附+吸收法。
3 流程描述汽车装车作业时，油品通过装车泵进入油槽车，装车过程中的油气通过油气回收鹤管进入油气回收总管，然后进入油气分离器进行初步分离。
油气分离器能从油气中分离出液态油品，油品通过油泵抽回油罐。
油气分离器分离的气相进入两个吸附塔中的一个。
每个吸附塔都装满了特殊的活性炭。
空气--油气混合气体中的碳氢化合物被吸到活性炭粒子表面，并在大气条件下停留在那里。
混合气体中的空气成分不受活性炭的影响，通过活性炭之后进入大气，中间不再掺杂碳氢化合物。
