房屋建筑学第二章建筑平面设计

第二节 主要使用房间的设计
房间的分类和设计要求 从主要使用房间的功能要求来分类有： 生活用房：住宅的起居室、卧室、宿舍和招待所等。 工作学习用房:各类建筑中的办公室、值班室，学校中的教室、 实验室等。 公共活动房:商场的营业厅、剧院、电影院的观众厅、休息厅 等。 特点： 生活、工作和学习用的房问要求安静，少干扰，由于人们在 其中停留时间相对地较长．因此希望能有较好的朝向； 公共活动房间的主要特点是人流比较集中，通常进出频繁， 因此室内人们活动和通行面积的组织比较重要，特别是人流的 疏散问题较为突出。 使用房间的分类，有助于平面组合中对不同房间进行分组和 功能分区。
交通联系部分—走道
走道的布置主要有两种形式：即中间走道和单面 走道。
交通联系部分—走道
走道设计的中心问题 走道设计的中心问题是如何确定好它的宽度
宽度 ：应符合人流、货流通畅和消防安全的要求 通常单股人流的通行宽度为550～600mm。因此考虑两人并列行走或迎面 交叉，较少人流使用的过道净宽度，包括消防楼梯的最小净宽度都不得小于 1100mm 对于有大量人流通过的走道，其宽度根据使用情况，相关规范都作出了 下限的要求。例如民用建筑中中小学的设计规范中规定，当走道为内廊，也 就是两侧均有使用房间的情况下，其净宽度不得小于2100mm；而当走道为外 廊，也就是单侧连接使用房间，并为开敞式明廊时，其净宽度不得小于 1800mm。
教室、卧室、营业厅中家具近旁必要尺寸
房间平面的形状和尺寸的确定
1 功能特点 3 采光、通风要求 5 建筑模数制的要求 7 人对室内空间的感受 2 家具布置方式 4 视线、音响要求 6 结构因素
50座矩形平面教室的布置
房间的平面形状
• 房间形状的确定，取决于功能、结构和施工条件，也要考 虑房间的空间艺术效果。 1. 平面形状的选择： • 民用建筑常见的房间形状有矩形、方形、多边形、圆形等。 在设计中，应从使用要求、结构形式与结构布置、经济条 件、美观等方面综合考虑，选择合适的房间形状。一般功 能要求的民用建筑房间形状常采用矩形，当然，矩形平面 也不是唯一的形式。 • 一些有特殊功能和视听要求的房间如观众厅、杂技场、体 育馆等房间，它的形状则首先应满足这类建筑的单个使用 房间的功能要求。
过道
走廊
交通联系部分—门厅和过厅
门厅：设于主要出入口，起到过渡室内外空间，是人流 集散的交通枢纽，并还需满足不同类型建筑功能的要求
兼有其它功能的门厅布置
交通联系部分—门厅和过厅
门厅设计要求：
1.导向性明确 ：使用者在门厅或过厅中应能很容易发现其所希望到达的通道、 出入口或楼梯、电梯等部位，而且能够很容易选择和判断通往这些处所的路 线，在行进中又较少受到干扰
第一节 平面设计的内容

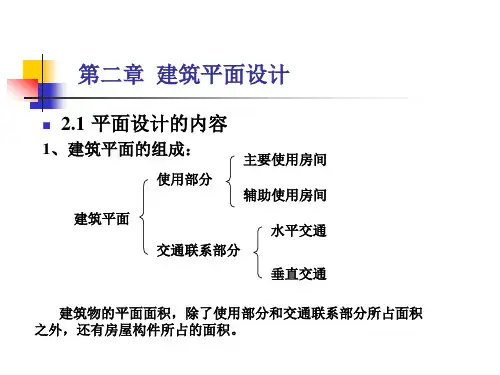

从空间的使用性质来分析，主要可以归纳为使 用和交通联系两部分。 使用部分：指满足主要使用功能和辅助使用功 能的那部分空间。例如住宅中的起居室、卧室 等起主要功能作用的空间和卫生间、厨房等起 次要功能作用的空间，工业厂房中的生产车间 等起主要功能作用的空间和仓库、更衣室、办 公室等起次要功能作用的空间 交通联系部分：指专门用来连通建筑物的各使 用部分的那部分空间。例如许多建筑物的门厅、 过厅、走道、楼梯、电梯等等
一、公共卫生用房的设计 （一）厕所设计 1.卫生设备的类型—大便器、小便器、洗手盆、污 水池 2.卫生设备的数量 厕所设备的数量—见下页表 3. 卫生设备的布置 4. 厕所的平面尺寸 5. 厕所的平面位置 设计要求：位置隐蔽、使用方便、隔绝气味 布置方式：集中布置 公共建筑---设前室
辅助房间的设计
（二）盥洗室、浴室的设计 1．盥洗室卫生设备-- 洗脸盆或盥洗槽 浴室的主要设备—淋浴器、存衣、更衣设备 2．设计要求与布置方式 二、厨房设计 1.厨房设备---洗涤池、案台、灶台及排烟装置等 2.设计要求 足够的面积，保证必要的操作空间 应有直接采光和自然通风 3.布置方式---单排、双排、L形、U形
有些建筑物必须满足无障碍设计的要求，在进行设计时，相关的无障碍设计规范 也是重要的设计依据 。
走道采光通风：外走道，天然； 内走道，走道尽端开窗，两侧开高窗 。
无障碍设计对走道尺度的影响（双侧开门）
兼有侯诊功能的过道宽度
一般过道的常用宽度如下：
内走道1.8-2.1M 外走道1.2-1.5M， 局部联系或住宅内部走道0.9M 办公楼: 内走道2.1-2.4M 外走道1.5-1.8M 教学楼: 内走道2.4-3.0M 外走道1.8-2.1M 医院: 内走道2.4-3.0M(兼做候诊室取高限)
房间的面积
一.使用房间的面积 （一）房间的面积
1. 房间的面积组成—家具设备所占面积 使用活动面积 房间内部交通面积 2.房间面积的确定 房间使用要求—使用活动特点 使用人数 家具设备配置 经济条件及相应的建筑标准—面积定额指标。
房间的面积
民 用 建 筑 常 用 家 具 尺 寸 示
意
人体尺度和人体活动所需的空间尺度
交通联系部分—走道
• 走道（过道）的作用：连结各个房间、楼梯和门厅， 解决房屋水平联系和疏散问题. • 布置方式：各使用空间可以分列于走道的一侧、双 侧或尽端 • 按不同的使用性质，可分为三种： a. 完全为交通需要而设置的；不能安排其它用途； 如体育馆，影剧院等的过道。 b. 主 要为交通联系但兼有其它功能的； 如 教学楼中的走道，医院的走道等。 c. 具有多种功能的走道，如展览馆。
有利于家具的灵活布置
满足视听要求
良好的天然采光
经济合理的结构布置
房间的门窗设置
一、门的宽度、数量和开启方式 1、门的宽度和数量 （1）单个门宽度人体要求及家具的搬运有关； （2）建筑物门的总宽度与使用总人数有关； （3）门的宽度与数量要符合防火规范要求。 门宽与扇数— 单扇门 ≤1000mm；双扇门1200-1800mm 多扇门≥1800mm 常用门宽度 住宅：卧室900mm 厨房800mm 卫生间700mm 办公室、教室：1000mm ﹥1200mm 需考虑双扇门 剧场观众厅：600mm/100人 （总宽度） 门的数量： 使用要求(600mm/100人) 防火要求（人数＞50人，面积＞60m2，应设两扇门） 2、门的开启方式：平开门、弹簧门、推拉门、卷帘门、折叠门、转门
房间的门窗设置
房间的门窗设置
三、房间窗的设置 1. 窗的面积大小--室内照度是否足够 1）窗地面积比=窗洞口面积/房间地面面积 2）气候条件 3）立面效果 2. 窗的位置--室内照度是否均匀 1）决定光线方向、有无暗角和眩光 2）影响室内通风性能 3）影响结构布置 4）影响建筑立面效果
第三节 辅助使用房间的设计
使用房间平面设计
使用房间平面设计的要求主要有： （1）房间的面积、形状和尺寸要满足室内使用活 动和家具、设备合理布置的要求； （2）门窗的大小和位置，应考虑房间的出入方便， 疏散安全，采光通风良好； （3）房间的构成应结构布置合理，施工方便，有 利于房间之间的组合，材料要符合相应的建筑标 准； （4）室内空间、顶棚、地面、各个墙面和构件细 部，要考虑人们的使用和审美要求。
公共卫生间布置实例
公共建筑的厕所设计
住宅厨卫的设计
住宅厨卫的设计
厨房内人体操作尺寸
厨房布置形式
住宅厨卫的设计
厨房设备布置方式
壁龛式厨房
穿越式厨房布置形式
住宅厨卫的设计
第四节 交通联系部分的设计
第四节 交通联系部分的设计
交通联系部分设计的重要性:直接关系到整个建筑中各部分的联系是 否便捷，平面组合是否合理，同时对房屋造价，建筑用地等均有影响。 建筑物内部的交通联系部分可分为： 水平交通联系的走道、过道等； 垂直交通联系的楼梯、坡道、电梯、自动扶梯等； 交通联系枢纽的门厅、过厅等。 走道:建筑物中最大量使用的交通联系部分 门厅和过厅:门厅是在建筑物的主要出入口处起内外过渡、集散人流 作用的交通枢纽。过厅一般位于体型较复杂的建筑物各分段的连接处 或建筑物内部某些人流或物流的集中交汇处，起到缓冲的作用 楼梯和电梯:建筑物中起垂直交通枢纽作用的重要部分 建筑物交通联系部分的平面面积和空间形状的主要依据： 1. 满足使用高峰时段人流、货流通过所需占用的安全尺度； 2. 符合紧急情况下规范所规定的疏散要求； 3. 方便各使用空间之间的联系； 4. 满足采光、通风等方面的需要。
3.有较高的空间造型要求:可作为设计中的关节点：门厅和过 厅的内部间组织和所形成的体形、体量，往往可以成为建筑 物设计中的活跃的元素，或者是复杂建筑物形态中的关节点
交通联系部分—门厅和过厅
• 宽度要求： 门厅对外出入口的总宽度≥通向该门厅的走道宽+ 通向该门厅的楼梯宽； 或者600mm/100人 开启方向要求：与人流疏散方向一致或采用弹簧门 1．门厅的类型： 交通型 综合型 2．门厅的面积（使用性质、规模标准） 3. 门厅的布置形式（对称式和非对称式）
房间的平面形状
2. 房间平面形状的影响因素：
（1）使用要求—使用活动特点；（2）家具设备的布置 （3）环境要求—采光、通风； （4）视线、音响要求；（5）建筑模数制的要求 （6）审美要求—人对室内的空间观感 （7）结构等技术经济条件和基地条件
3.矩形平面布置的优点：
（1）便于家具设备的布置，提高面积利用率 （2）房间的开间进深易于调整统一，便于平面组合 （3）结构布置和预制构件的选用较易解决，便于结构设计与 施工。
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
房间的平面形状
不同因素对教室平面设计的影响
窄长条的窗洞往往是图书馆书库的识别标志，这是由内部书架的排列 及光照需要形成的
房间的平面形状
房间的平面形状
房间的平面尺寸-开间及进深的确定
房间尺寸的组成 开间---房间在外立面上占的宽度 进深—垂直于开间的房间深度尺寸 开间、进深均指轴线尺寸（并非净宽、净深） 民用建筑开间进深一般采用3M模数数列 房间尺寸的确定应考虑以下几方面： （1）满足家具设备布置及人们活动要求； （2）满足视听要求； （3）良好的天然采光； （4）经济合理的结构布置； （5）符合建筑模数协调统一标准的要求。
