关于LCD电视机屏驱动板的维修方法
液晶屏驱动板原理维修代换方法
液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D<模拟/数字)板,这从某种意义上反应出驱动板实现的主要功能所在。
液晶屏要显示图像需要数字化过的视频信号,液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号)转换的功能模块,并同时在图像控制单元的控制下去驱动液晶屏显示图像。
液晶显示器的驱动板如图1、图2所示。
图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示,液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。
液晶屏驱动板的原理框图如图4所示,从计算机主机显示卡送来的视频信号,通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片,主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。
同时,MCU微控制器实现对整机的电源控制、功能操作等。
因此,液晶屏驱动板又被称为液晶显示器的主板。
图3 驱动板上的芯片和接口液晶屏驱动板损坏,可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象,在液晶显示器故障中占有较大的比例。
液晶屏驱动板广泛采用了大规模的集成电路和贴片器件,电路元器件布局紧凑,给查找具体元器件或跑线都造成了很大的困难。
在非工厂条件下,它的可修性较小,若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障,只要有电路知识我们可以轻松解决,对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板,在拥有数据文件<驱动程序)的前提下,我们可以用液晶显示器编程器对MCU微控制器进行数据烧写,以修复固件损坏引起的故障。
早期的驱动板,需要把MCU微控制器拆卸下来进行操作,有一定的难度。
目前的驱动板已经普遍开始采用支持ISP<在线编程)的MCU微控制器,这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。
液晶显示器故障实例之驱动板
液晶显示器故障实例之驱动板液晶显示器故障实例之驱动板三星153V故障现象和故障特点:插上信号线开机正常显示,一段时间后黑屏,马上又亮起、又黑屏、如此反复;不插信号线屏幕菜单提示:“检查信号线”。
故障部位:MCU程序坏。
联想LXH-L15【冠捷T560K】故障现象和故障特点:通电黑屏,亮黄灯,开关失灵。
故障部位:MCU程序坏。
通病。
爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点:通电3-5秒内开关和AUTO功能正常,其它按键失灵;3-5秒以后所有按键都失灵;图象很亮或者很暗。
故障部位:图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。
通病。
杂牌15寸,用乐华3L的通用板故障现象和故障特点:黑屏,不开机。
插或者不插信号线都一样。
故障部位:MCU程序坏。
联想17寸LXH-P17L3【飞利浦代工,主芯片gm2126,广辉QD17ER01屏】故障现象和故障特点:无图象,菜单正常,所有按键都管用。
故障部位:EEPROM 24C16程序坏。
【用飞利浦170C4的程序】。
通病。
联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点:图象上有满屏的绿色噪波点儿和横线干扰,菜单正常。
故障部位:EEPROM 24C16程序坏。
【用855或969的程序】。
通病。
联想15寸LXH-GJ15L3【冠捷T560K,顶部按键】故障现象和故障特点:有时能开机,白屏无图象;有时不能开机。
故障部位:MCU程序坏。
通病。
DELL 15寸E153Fpc【冠捷代工,小板子,主芯片gmZAN3XL】故障现象和故障特点:通电亮红灯,开关失灵,黑屏。
故障部位:MCU程序坏。
【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。
通病。
联想15寸LXH-P15L4【飞利浦代工,主芯片gm2116】故障现象和故障特点:开机亮绿灯,无图象有菜单但是菜单乱码。
故障部位:EEPROM 24C16程序坏【用855或969的程序】。
液晶显示器驱动板维修代换实例
液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器,无显示。
分析与检修:开机后观察背光灯已经点亮,但开机接人信号却无图像和OSD显示,由此判断应为主板未给显示屏信号引起。
测量驱动板供电正常,判断驱动板不良,试用一通用驱动板更换,并写人正常的面板驱动程序后,故障排除。
【例2】AOC LM-500液晶显示器,只要启动或重启计算机,就会出现近似“花屏”的现象,就好像有高频电磁干扰一样,屏幕上的字迹非常模糊且呈锯齿状。
当进人Windows 系统后,偶尔也会出现这种现象,但持续的时间很短且不太明显,绝大部分时间屏幕显示是正常的。
分析与检修:首先更换了一块显卡,发现故障依旧。
接着用一台工作正常的17in CRT 纯平显示器做替换排除试验,并没有出现类似故障。
分析原因,可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致,特别是在模拟同步信号频率不断变化时,如果液晶显示器的同步电路,或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题,而不能及时调整跟进以保持必要的同步关系,就会出现启动显示异常,而进人系统后又显示正常的奇怪故障现象。
据此,判断故障点很可能是在液晶显示器内部的同步电路,或者是连接接口插针以及传输电缆上。
考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部,且集成电路损坏的可能性微乎其微。
于是,将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。
首先将液晶显示器的外壳拆开,露出内部的连接电缆,用数字式万用表的通、断检查蜂鸣挡,逐个检查连接插针与对应线缆的导通情况,没发现任何断路、短路等物理连接性问题;接着沿电缆连接线的走向,找到印制电路板上的输人控制电路单元,发现在14脚封装的集成电路块边上安装有两个微型半可调电位器,一个在印制电路板上标注为WR*,另一个则为WR1201。
根据以往维修CRT显示器的经验初步判断,这两个微型半可调电位器,很可能就是用于同步微调的,不过到底哪一个有问题呢?为了稳妥以及减少拆卸液晶显示器外壳的次数,用无水酒精将两个半可调电位器全部清洗、擦拭一遍。
液晶显示器的驱动板、高压板维修教程
液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程(强力推荐,新手可仔细阅读)液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买,而替代板容易买到,价格适宜,所以在很多时候都是通过更换相应功能电路板来进行维修的,即所谓板级维修。
板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。
有些机型的电源板和高压板是做在一起的,既可以分别代换,也可以用电源高压一体板整个代换。
由于电源部分电路简单,维修容易,很少进行板级维修,因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。
一、驱动板的代换驱动板是指液晶显示器整个小信号处理电路板,包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。
一般来说,一块驱动板接通电源,配好屏线和OSD按键板,再接上高压板,就是一个完整的液晶显示器电路。
通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。
2 o6 p0 F" ^& K) }, b 选配驱动板主要看驱动板的接口是否和待修显示器相符。
下面通过对其接口的功能解释,说明如何选定驱动板。
1.屏线接口屏线接口必须和液晶屏配合。
液晶显示器所用的屏主要有TTL接口和LVDS接口两种,TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了13.3英寸以上90%的液晶屏。
两种接口的驱动方式不一样,屏线形状不一样,是不兼容的。
判断液晶屏是哪种接口,主要是通过查阅此型号液晶屏的技术手册。
有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。
例如,M150X3-L01是LVDS接口的液晶屏,而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T上。
所以,如果自己不能明确判断液晶屏的型号,一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。
LVDS接口引脚数在30个以下,数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK~、CK+、D3-、D3+等。
液晶显示器高压板芯片和驱动板维修技法
液晶显示器高压板芯片和驱动板维修技法液晶显示器高压板芯片的维修液晶显示器高压板电路元器件布局紧凑,许多元器件使用的是双面安装,因此查找具体元器件或者走线都比较困难.由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路,通常使用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不一致而定,通常在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或者查找接口不易,还是提倡使用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的推断方法关于高压板(逆变电路)的检修,可使用下列方法进行分析与推断..高压测试棒触碰法关于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,假如有火花出现,故障在灯管本身或者接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,要紧是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者者刚断开电源不久又重新通电,保护电路启动仅需~2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各要紧元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各要紧元器件损坏后的故障现象示意图假如在保护电路未动作之前测得无放电火花产生,则应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者者操纵集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10~20%,).假如有波形,故障通常在升压变压器、二次侧高压输出电容或者灯管.图6-19所示是Royer结构逆变电路各点波形示意图.图6-19 Royer结构逆变电路各点波形示意图.代换法由于冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行推断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行推断.通常来说,在老化的灯管顶端,能够见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,关于多灯高压板,每个输出口都应接上灯管.这种方法尽管方便推断,但比较烦恼,要紧由于灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时通常使用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.只是,高压正常时该假负载发热量比较大,注意不要烫坏其他元器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比较老的机型中表现为电源指示灯能够由黄色(或者红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差别要紧是保护电路取样点与电源指示灯的连接方式不一致所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,假如有火花就检查代换CCFL、高压输出电容;反之,则检查高压形成电路.由高压板形成的黑屏与由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时认真观察屏幕,发现会有微弱的图像,因此,这种黑屏严格来说应称之"暗屏",但通常习惯上仍称之"黑屏".开机瞬间显示器能够点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.假如是高压输出元器件损坏(包含接触不良),须断电后查找,维修时通常需要代换CCFL来推断.屏幕图像发黄或者发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障要紧是由于高压逆变电路末级或者者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮能够辅助推断,找到故障点后补焊即可.屏幕闪烁这种故障要紧是背光灯管老化引起,极少数是由于高压电路不正常所致.开机后屏幕亮度不够或者随后黑屏,高压板部位有"吱吱"响声这种故障要紧是由于升压变压器绕组存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购买到同型号配件,不一致型号的配件性能不匹配,因此不能代用,通常需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(通常为转换成500V-1kV的高频高压电,供给背光灯管使用.检修高压板的要紧工具是示波器与万用表.由于高压逆变电路的工作频率高(50~80kHz),因此可使用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)与数字式万用表.这里强调的是万用表的内阻要高,尽量避免对被测电路的影响;不要用万用表去测量高压输出端,由于:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害. 通常情况下,旧机型的升压变压器与灯管容易出现问题,新机型的保护电路与工艺问题比较多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均使用几组完全相同的电路分别为各个灯管供电,检修时可相互参照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测推断高压是否正常.假如高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM操纵Ic检测后,会推断电路有故障,使振荡电路停振,关断高压输出.如今,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.关于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征能够快速推断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲操纵.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.若此电路正常,调整亮度时该接口电压会有平滑的高低变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)与驱动板连线标记及外围元器件推断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都与亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度操纵端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全能够同意.将新高压板亮度操纵端接驱动板LPWM端,亮度能够进行调节,且变化幅度与原机基本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,因此将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步推断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,通过认真检查高压板连线接口,发现BL端电压时有的时候无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏.分析与检修:对比正常的显示器,测驱动板到高压板上的各电压正常,故怀疑高压板有问题.测高压操纵芯片TL1451供电端9脚无电压.来自驱动板的高压启动信号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行操纵,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.假如Q10、中有一只损坏,TL1451的9脚的电压就会不正常. 图6-21例3高压启动操纵电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,推断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或者灯管坏,假如是灯管坏,通常不可能两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V通过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除. 【例5】明基17in液晶显示器,暗屏.分析与检修:根据故障现象,怀疑高压板电路不良,打开机盖,取下高压板,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,同时造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现下列故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.若更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应认真补焊.高压板操纵芯片TL1451A质量可靠,通常不用怀疑它. 【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,推断为高压板不良,拆下高压板,通过检查,发现高压电路的一只驱动管与一个保险电阻(3A)已损坏,更换以上配件后,故障排除. 【例8】一台美晶LCD1701液晶显示器,黑屏.分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,使用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续多次按开机键可见屏幕瞬间亮一下,认真核对接线无误,也不存在接触不良现象.用万用表测量操纵信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.因此将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 构成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,认真观察屏幕,发现其点亮时屏幕亮度不均,下方明显偏暗,怀疑下方背光灯或者高压板驱动电路有问题.断电后打开机壳,检查发现该显示器使用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.使用白光栅观察法能够快速推断灯管电路故障部位,要注意的是观察视角务必垂直于屏幕,以免产生误判. 【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后进展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可见屏幕有隐约显示,证明其他电路没有问题,因此放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障完全排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都能够用导线直接短接.本例中的第一个维修人员恰恰是由于盲目凭借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不同意短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②避免对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,怀疑高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起.接着检查驱动板与高压板的连线,看高压板是否有正常的供电、高压启动信号与亮度操纵信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,推断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启操纵端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好有关电路,开机正常,故障排除.【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,推断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h无特殊,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:认真观察,发现背光没有点亮,怀疑高压板有故障.拆下高压板,发现高压操纵芯片为OZ960,根据高压板与OZ960的应用电路绘出高压板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或者5V高电平.认真检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比较复杂,日常维修时,通常使用“板级”维修,但关于一些简单的故障,应使用“芯片级”维修,毕竟因一点小问题而更换整个驱动板有点惋惜。

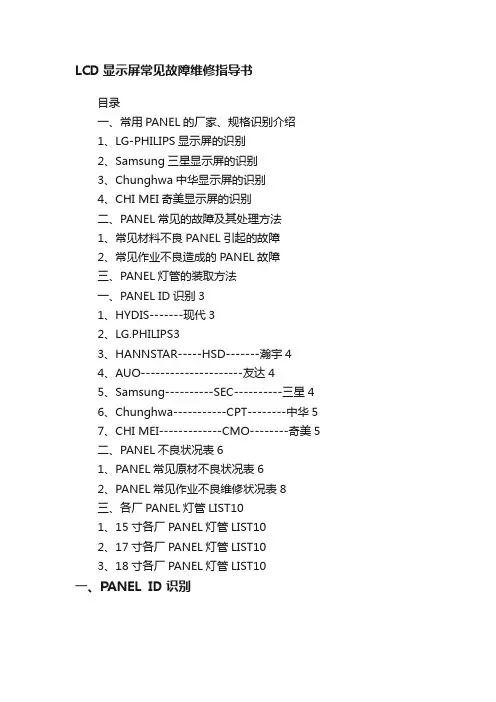

LCD显示屏常见故障维修指导书
LCD显示屏常见故障维修指导书目录一、常用PANEL的厂家、规格识别介绍1、LG-PHILIPS显示屏的识别2、Samsung三星显示屏的识别3、Chunghwa中华显示屏的识别4、CHI MEI奇美显示屏的识别二、PANEL常见的故障及其处理方法1、常见材料不良PANEL引起的故障2、常见作业不良造成的PANEL故障三、PANEL灯管的装取方法一、PANEL ID识别31、HYDIS-------现代32、LG.PHILIPS33、HANNSTAR-----HSD-------瀚宇44、AUO---------------------友达45、Samsung----------SEC----------三星46、Chunghwa-----------CPT--------中华57、CHI MEI-------------CMO--------奇美5二、PANEL不良状况表61、PANEL常见原材不良状况表62、PANEL常见作业不良维修状况表8三、各厂PANEL灯管LIST101、15寸各厂PANEL灯管LIST102、17寸各厂PANEL灯管LIST103、18寸各厂PANEL灯管LIST10一、PANEL ID识别1、PANEL常见原材不良状况表(共24个故障实例)(表格中图片可放大查看)不良代码故障现象可否修复维修状况图示备注LT11 亮点不可修复使用白画面的时候可以看到亮点,此为PANEL驱动MOS管开路,暂时不可修复LT18 亮线可修复需送PANEL维修厂维修(注:CPT、HSD横线大部分不能修)可为水平或垂直方向,颜色可为红绿蓝或白色亮线,此为驱动IC不良或IC连接不良LT18 半线不良淡线不可修复半线:指横线或竖线不是一整条线的线。
淡线:指横线或竖线会随画面切换而变化;线不是整条的实线,一部分会变淡、变虚。
LT21 亮度均匀度不良可修复 厂内自行维修较明显的亮度均匀度不良多为灯管亮度不均,需更换LT33 方块不良 可修复 需送PANEL 维修厂维修 现象为水平或垂直亮带,为PANEL 驱动IC 不良LT20 白色均匀度不良 可修复 需送PANEL 维修厂维修多为背光源不良 (如灯管发光不均匀)LS74B 拍打一纵线或横线 可修复 需送PANEL 维修厂维修 可为水平或垂直方向,颜色可为红绿蓝或白色亮线,此为驱动TAB IC 连接不良 LT10 污点 可修复 需送PANEL 维修厂维修(也可自修) 白画面的时候显示黑色污点,此为PANEL 的背光源内有杂质造成 LT03 漏光 可修复1、送修前先自行判定是否为灯管不良2、送PANEL 维修厂维修 底色画面的时候,四角有亮度溢出(注:多为灯管不良,需自行更换)LS29 画闪 可修复 厂内自行维修 PANEL 主板电路问题或灯管不良LS35 白画面亮度低 可修复 可自行维修亮度偏暗,多为灯管老化,(更换灯管) LT34 阶调不良 可修复可自行维修PANEL电路不良LT37 出画不良可修复送PANEL维修厂维修LT26 白屏可修复可自行维修PANEL未工作多为PANEL电路供电问题。
LCD显示维修思路
一,显示器整机无电压1,电源故障:这是一个应该说是较为简单的故障,一般液晶显示器分机内电源和机外电源两种,机外的常见一些。
不论哪种电源它的结构都比较简单,易损的一般都是小元件,如保险管,整流桥,300V滤波电容,电源开关管,电源管理芯片,整流输出二极管,滤波电容,等等 2,驱动板故障:驱动板烧保险或者是稳压芯片出现问题,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,另外一组是12V提供给高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出,先检测12V电压是否正常,接着查5V电压是否正常,因为A/D驱动板的MCU芯片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题也就是说12V转换到5V的电源部分出现了问题。
这种故障很常见,检测稳压器(有三端稳压器,也有多端的)。
另一种可能是5V的负载加重了,把5V的电压拉的很低,换一种说法就是说,后级的信号处理电路出现了问题,有部分电路损坏引起负载加重,把5V的电压拉的很低,逐一排查后级出问题的原件并且替换掉,5V恢复正常,故障一般就此解决,也经常遇到5V电压回复正常后还不能正常开机,这种情况也有多种原因,一方面是MCU的程序坏掉,还有是MCU本身坏掉,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件问题是没有用的,就算你换MCU也解决不了问题,因为MCU需要编程和写码的,在没办法找到原厂的AD驱动板代替的情况下,我们只能用通用版代替。
二,显示屏亮一下就不亮了(电源指示灯绿灯常亮)1,这种问题一般是高压板造成的,是保护电路动作了,这种情况下,一般液晶屏上是有显示的,看的方法是斜视。
2,可用单灯高压板接一个灯管测试,因为,现在的液晶显示器的高压板的设计一般都是对称的设计而两边都坏的可能一般没有。
一般老机器容易出现问题的是某一路电源管,升压管,升压变压器和灯管短路或者空焊,而造成的电源管理IC负载均衡保护,看到高压板接口有这么多线,很多初学者认为更换很复杂,其实很简单,只要4个信号接到高压板即可:1电源,2地,3开关控制ON/OFF 4,ADI亮度调节首先确定电源线正极和负极,有保险丝的一端是正极,负极多是接在电容的负极上面,然后确定电压,确定电压的最好方法是看电容的标记了。
逻辑板维修方法
第五章 维修技巧及经验交流关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片:LCD电视机屏驱动板工作条件:正确的供电:电压有:+3.3V、+5V、+12V,这个电压是从主板供过来的,在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关,靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS信号:LCD电视机屏分为高清屏(1366*768)和全高清屏(1920X1080)高清屏(1366*768)均为单8位LVDS传输,包括8位数据,2位时钟共10条数据线;全高清屏(1920X1080)均为双路LVDS传输,包括8位奇数据,8位偶数据,2位奇时钟和2位偶时钟,共20条数据线,所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右,通过万用表可以测出来。
三、液晶屏信号格式选择电压:LVDS信号格式有两种:VESA格式和JEIDA格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻,根据液晶屏的要求来选择其阻值。
一般有0V,3.3V,5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四:帧频选择端口:有些屏具有这个端口,如奇美屏。
在该端口接上选择电平,可以使屏的显示频率在50Hz和60Hz帧频进行选择,以适应输入信号的帧频。
如果该端口的选择电平错误,屏的显示频率和输入信号的帧频不相同,会出现无显示的故障。
五:对应的程序:不同的液晶屏一般需要选择不同的LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象。
常见故障维修实例:一、三星屏,黑屏,中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
电视机背光驱动板维修手册
电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一,它负责为显示屏提供背光照明,确保图像的清晰度和亮度。
然而,由于各种原因,背光驱动板可能出现故障,导致电视机无法正常工作。
本手册将详细介绍电视机背光驱动板的常见问题及其维修方法,旨在帮助维修人员更好地解决背光驱动板故障。
二、故障现象及可能原因1. 背光灯不亮可能原因:- 背光灯管损坏:检查背光灯管是否损坏或破裂,如有需要更换。
- 驱动电路故障:检查背光驱动板中的驱动电路元件,如开关管或驱动芯片是否异常,如有需要修复或更换。
2. 背光灯亮度不均匀可能原因:- 背光灯管老化:背光灯管寿命有限,长时间使用后可能出现亮度不均匀的问题,需将其更换。
- 背光灯电压调整不当:调整背光灯电压,确保背光灯亮度均匀。
3. 背光灯闪烁或频闪可能原因:- 电压不稳定:检查电压输入是否稳定,如有需要更换电源电容或电源线路。
- 背光灯灯丝接触不良:检查背光灯灯丝是否松动或脱落,如有需要重新焊接或更换背光灯。
三、维修步骤1. 断电并拆卸电视机背壳:首先,断开电视机的电源,并拆卸背壳以暴露背光驱动板。
2. 检查背光驱动板连接:仔细检查背光驱动板与主板、电源板之间的连接是否牢固,如有需要重新插拔以确保良好接触。
3. 检查背光驱动板元件:使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。
如出现异常情况,可采取相应措施修复或更换。
4. 检查背光灯管:检查背光灯管周围的电路连接是否松动或破损,如有需要重新焊接或更换背光灯管。
5. 检查背光驱动芯片:检查背光驱动板上的驱动芯片是否短路或损坏,如有需要更换。
6. 清洁背光驱动板:使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。
7. 安装并测试:将修复好的背光驱动板安装回电视机中,并重新连接主板和电源板。
接通电源后,测试背光灯是否正常工作,检查亮度、均匀性和稳定性是否达到要求。
四、维护注意事项1. 定期清洁:定期清洁背光驱动板以防止尘埃积累,影响性能。
LCD电视机组件板维修
LCD电视机组件件板维修方法合肥分公司张磊2008-12-5目录第一部分:电源板维修方法第二部分:背光板维修方法第三部分:中心控制板维修方法第一部分:电源板的维修方法以PWL37C电源板为例PWL37C电源板的应用机型LCD27K73(MS18)、LCD32K73(MS18)、L32E77(MS88)、L26M61(MS18)、L32M61(MS18)、LCD37K73B(MS88)、L40E9(MS88C)、L42E77(MS91A)等机器。
PWL37C电源板主要元件介绍(40-PWL37C-PWG1XG)DS3、DS4 D2 (储能整流)、QF6 、QF5 (PFC(12V整流)管)输入MOS电路T1(开关变压器)QW10、QW9(PWM MOS管)DS2、DS1 (24V整流)5V待机电T2(5V 路变L1储能电感BD1整流桥堆PWL37C电源板实物图片IC4 IC1电流保护待机IC3比较器PWMIC10(5V稳压光耦)IC6(VCC控制光耦)IC2 IC5(24V、12V稳压光耦)PFCPWL37C电源板维修方法:把电源分成四部分来分析(一)待机电源部分(二)PFC振荡电路部分(三)PWM振荡电路部分(四)开机/待机控制及保护电电路路部部分分(一)待机电源部分PWL37C电源待机电压是+5V,只要电源板通电,电源板的插座P3就会有+5V电压输出,如没有电压输出,只要检查以集成块IC1(VIPER22A)为中心的开关电路即可,在这里有个TL431的稳压计算公式:输出电压=(1+R1/R2)×2.5V其中TL431(1)脚外接上拉电阻定义为R1,TL431(1)脚外接下拉电阻定义为R2,2.5是TL431内的基准电压2.5V。
TL431正常工作时的1脚电压就是 2.5V,如果这脚电不对就说明是TL431坏或其周围元件损坏。
待机电路部分易坏元件:一、限流电阻RB1、RB2、RB13(2.7欧) 焊接帽部分易脱焊,故障现象无+5V电压;二、稳压管DB5(20V)、DB10(33V)易损坏,故障现象+5V电压在3V左右抖动;三、电容CB7、CB8(1000UF)易变质,故障现象带负载时+5V电压偏低。
液晶显示器驱动板几种常见故障的检修
液晶显示器驱动板几种常见故障的检修2011-06-16 10:34:56 来源:致远维修评论:0点击:63自己总结的驱动板几种常见故障的检修,如下:现象:电源板输出电压正常,但是按开关没反应:从先易后难的顺序着手检查目测板子有无元件异常,通电用手触摸板子各处,看有无温度异常,有时处理芯片坏了温度很高,一摸就发现了然后我习惯先检查驱动板上的各个供电。
由于电源板输出通常只有12v和5v,所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。
(少量机型的电源板也会输出3.3v,2.5v等电压给驱动板)稳压器的样子看图一目了然一般有5v,3.3v,2.5v,1.8v等,测量一下几个稳压芯片的输入和输出电压,此机如果是供电问题引起的故障那么很快就找到故障点了。
如果各稳压器电压都正常,那么继续查,还是先简单的来,供电都正常,那么按键板上的各个按键应该已经有电压了,然后用万用表测量,当按开关件时,按键上的电压有没有被拉低0v,如果没有,那么开关键坏了,换个按键就能修复故障了如果有开关电压跳变,那么开关按键也排除了,继续检查,供电有了,那么再查芯片工作所需要的时钟。
(不同的处理芯片所需要的晶振频率是不同的)用万用表测晶振两端电压有无压差,当然这样只能大概判断下,有示波器看波形当然最好。
mcu芯片工作所需的时钟也有了,再检查芯片工作所需条件复位,因为芯片pdf不好找,而且即使找到了,不同厂商定义的引脚可能也不同,费时间。
一般复位都是由一个电容一个电阻二个二极管产生的,如图,看下板子上元件的排列,大概的判断下,如下图图中这块板子比较容易找,mcu旁边很明显的两个红玻璃二极管mcu微处理器工作条件都有了(有的板子处理芯片和mcu是集成在一个芯片的,有的是分开的,道理是一样的),但是mcu要开始工作必须配合软件的控制才能完成相应的操作,所以引起按开关键却不开机也与muc程序有关(维修中碰到程序引起不开机的问题挺多的),这就需要刷程序了还有就是非驱动板本身的故障,比如按键板上的电阻变质,开路,电容不良,短路,也会造成不开机,我比较喜欢倾向暴力,直接用烙铁挑完所有电容屏的原因也会引起不开机,比如屏供电短路了,这个好判断,断开屏线连接,驱动板就正常了(如果驱动板的mcu是卡座的要注意是否是mcu接触不良)如此一番还不行,我就只能换通用板了没有屏供电引起白屏屏供电是由驱动板控制的,一般是信号处理芯片控制两个三极管或场馆,来导通或截止5v(3.3v)电压的提供,如图点击图片可以放大信号处理芯片发出ppwr_on#低电平信号到q301的基极b,q301的反射极e有CMVCC电压,q301为pnp 型,b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道,它的源极s同样是高电平的CMVCC,栅极g小于源极s,于是q302也导通,CMVV经过FB301保险产生panel_vcc屏供电这些元件一般都在驱动板上屏线接口的旁边,很好找,如图屏线接口右边的两个管子,电阻,滤波电容等,很容易找到这里检查一下电阻有无变质,开路,三极管场管有无顺坏,再就是信号处理芯片发出的控制信号ppwr_on#,如果ppwr_on#都没发出,那么可能芯片没正常工作或是损坏了当然屏供电不良也会白屏还有就是屏上的保险烧断也会白屏,或者是屏线接触不良,重新插拔屏线或者更换一条就好了屏供电有了还是白屏,就拿通用板子点一下屏,看是否是因为屏的原因引起的。
液晶显示器高压板芯片和驱动板维修技法
液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品,其高压板芯片和驱动板是显示器正常运行的关键部件。
但是,由于长时间使用或意外损坏,高压板芯片和驱动板也会出现故障,需要及时进行维修。
本文将介绍液晶显示器高压板芯片和驱动板维修的技法,帮助用户更好地维护电子设备。
一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号,基本由驱动IC、MOS管和变压器等器件组成。
因此,维修高压板芯片需要了解其结构和特点,对损坏的器件进行检测和更换。
1.检测驱动IC驱动IC是高压板芯片的核心部分,如果出现故障,液晶显示器将无法正常工作。
在检测驱动IC时,需要使用万用表测量其引脚的电阻和电压值。
如果引脚存在短路或开路,需要更换驱动IC。
2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件,如果出现故障,将影响液晶显示器的亮度。
在检测MOS管时,可以使用电子万能表测量其电阻和电容值。
如果MOS管损坏,需要及时更换。
3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件,如果出现故障,将导致液晶显示器无法正常工作。
在检测变压器时,需要使用万用表测量其回路是否通畅,并检查有无短路或开路的情况。
如果发现异常,就需要对变压器进行更换。
二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件,在使用过程中,需要注意电压和温度控制,避免出现过载或过热现象。
如果发现驱动板出现故障,可以采用以下维修技法。
1.检测驱动芯片驱动芯片是驱动板的核心部件,负责控制液晶显示器的图像显示。
在检查驱动芯片时,需要使用万用表测量其引脚的电阻和电压值,同时检测有无短路或开路的情况。
如果存在引脚损坏,需要及时更换。
2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件,如果发生短路或腐蚀,将影响图像的清晰度和稳定性。
在检测线路板时,需要使用万用表测量其引脚的电阻和电压值,检查线路板是否松动或错位。
各种液晶电视驱动板进入工程模式(维修调整模式)方法汇总
长虹:MENU->0816东芝:1:开机状态下,按一次遥控器的Mute键,然后按住遥控器的Mute键的同时按电视机的Menu键,即可进入工程菜单。
2:按遥控器的9键,看Self Check菜单第2行Time就是电视机的使用时间;按遥控器的信号源选择键(每按一次变一种颜色),可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3:关机就可推出工程菜单。
松下:1:把音量关到零2:按遥控器上的menu键,屏幕上出现菜单,进入设置,在定时关机那项随便选择一个时间3:同时按下遥控器上的呼出钮和电视上的频道减(-)键,屏幕上出现service 14:再同时按下遥控器上的静音键和电视上的频道减键,屏幕上出现service 25:按下数字键3即可6:屏幕上出现英文hour(小时),下面的就是工作时间7:关机退出。
飞利浦电视:1:开机,按遥控062596+屏显,不必理会选台画面。
2:任意一数字键,进入工程菜单。
3:要退出工程菜单,遥控关机即可。
索尼:待机状态下,按顺序按下列键:“屏显”、“5”、“音量+”,进入菜单。
LG:同时按住遥控器上的menu和机器上的menu,大约3秒后出现工程菜单。
三星:1:将电视进入待机状态2:依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”,即进入工程模式。
第一项就是电视的使用时间。
3:关闭电源就可以退出工程模式。
夏普:1:打开液晶电视(非待机状态),然后直接按屏幕上方的电源键关掉。
2:同时按住和“Volume -”键和"TV/VIDEO",然后按电源键打开,“Volume -”键和"TV/VIDIO",一直不能松手,直到屏幕左上方出现"K"字样松手,3:再同时按“Volume -”和“CH -”按钮,然后放开,工程菜单出现。
(所有操作都可以不用遥控器,只用屏幕顶上的按键)海信:菜单-声音设置里,选择平衡,然后输入0532,即可进入工程模式。
液晶显示器驱动板检修技法
液晶显示器驱动板检修技法液晶显示器驱动板电路原理比较复杂,日常检修时,一般采用“板级”检修,但对于一些简单之故障,应采用“芯片级”检修,毕竟因一点小问题而更换整个驱动板有点可惜。
下面简要介绍驱动板主要电路之检修技法。
1 输入接口电路检修技法液晶显示器信号输入电路发生故障以后,现象与CRT显示器有相似之处。
但是在一些杂牌液晶显示器中,由于电路设计不完善,对输入信号要求较为严格,如果信号源本身输出不太规范,那么故障现象就与CRT显示器不完全相同了。
例如,一些具有VGA输出之廉价影碟机、卫星接收机、数字机顶盒等,其输出信号在CRT显示器上可以好显示图像,在液晶显示器上就不一定能够正确还原图像,可能会出现提示“没有信号”或者画面不停涨缩之现象。
此种情况涉及电路改造,检修难度较大。
VGA插头在多次插拔以后可能会导致针孔中之簧片松动,出现接触不良。
还有就是对显示器信号线之大力拉扯,也可能导致VGA插头信号传输问题,导致显示器黑屏或者单色、偏色。
遇此情况除更新信号线外,还可以使用焊锡把显示器信号线插头上之针脚加粗,让松动之簧片重新和显示器信号线紧密接触,或者更换显示器上之VGA插座。
另外,也可能是PCB板上之VGA插头对应焊点开焊或者断路,重新补焊就可以了。
DVI信号传输电路出现之故障与此类似,检修方法大致相同。
2 主控电路检修技法主控电路之主要故障为虚焊、电容漏电等,常表现为显示屏花屏、白屏。
检修时首先保证主控芯片之好供电,主控芯片有多路供电引脚,供电电压一般分3.3V、2.5V、1.8V等几种。
如果供电电压好,就要对IC进行补焊措施,再检查其外围元器件是否损坏。
主控芯片外围元器件通过在路测试之方法就能够判断是否损坏。
之所以采用这种近似模糊之检修方法,主要原因是主控芯片型号繁杂,配件难购且较贵,因此,确认主控芯片损坏后大多需要更换驱动板。
当然,如果手上有同型号之芯片且有相应之焊接工具,也可通过更换主控芯片之方法来解决。
海信液晶逻辑板的维修方法
第五章维修技巧及经验交流关于LCD 电视机屏驱动板的维修方法LCD 电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的 LVDS 信号转换成TTL 信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片:LCD 电视机屏驱动板工作条件:正确的供电:电压有:+3.3V、+5V、+12V,这个电压是从主板供过来的,在主板上靠近 LVDS 插座处附近会有一个切换LVDS 供电的 MOS 管开关,靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。
正确的LVDS 信号:LCD 电视机屏分为高清屏(1366*768)和全高清屏(1920X1080)高清屏(1366*768)均为单 8 位 LVDS 传输,包括 8 位数据,2 位时钟共 10 条数据线;全高清屏(1920X1080)均为双路 LVDS 传输,包括8 位奇数据,8 位偶数据,2 位奇时钟和2 位偶时钟,共20 条数据线,所以从数字板过来的LVDS 线的根数是不一样的。
因为LVDS 信号电平为1V 左右,通过万用表可以测出来。
三、液晶屏信号格式选择电压:LVDS 信号格式有两种:VESA 格式和JEIDA 格式。
在靠近LVDS 插座处会有2 个选择 LVDS 格式的电阻,根据液晶屏的要求来选择其阻值。
一般有0V,3.3V,5V 和12V 几种选择。
不同的屏应该选择不同的电压。
四:帧频选择端口:有些屏具有这个端口,如奇美屏。
在该端口接上选择电平,可以使屏的显示频率在50Hz 和60Hz 帧频进行选择,以适应输入信号的帧频。
如果该端口的选择电平错误,屏的显示频率和输入信号的帧频不相同,会出现无显示的故障。
五:对应的程序:不同的液晶屏一般需要选择不同的LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象。
液晶电视逻辑板故障
液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
逻辑板实物图:视显光电-逻辑板领先品牌一般的故障判断如下:1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有。
2、调节显示器时菜单乱码,更换主芯片或者存储器。
长虹,康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏,可换DC-DC电路解决,不用换板搞定关键你要断定故障部位是此板坏了,屏供电5V , 25V左右电压为0 ,即为白屏。
常见故障维修实例:一、三星屏,黑屏,中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美 V260B1-L07 屏,黑屏,测从数字板过来的 5V 正常,5V 经供电经电感 LP1,二极管 DP11,MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V,查此电压不对,更换电感 LP1 后故障排除。
三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上, LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良,从而出现黑屏、白板、花屏、负像、竖线干扰等故障;五、MS18 机芯在更换不同的屏时如出现负像,可以把数字板上 LVDS 插座的第 39 脚接线取下,如原来是高电平可接地,原来是低电平可接到 3.3V 就可以了,就不用再更改电阻 R316、 R317 了。
(合肥分公司张磊提供)一、机型:L32M61B 机芯:LCD-MS88 机芯烧大电容通电,PFC 工作了就烧大电容,电压瞬间达到 500V 左右,待机很正常原因:J6 位号那颗精密电阻 470K 坏。
液晶电视背光驱动板的原理与维修
液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。
其工作原理如下:1.电源供电:首先,背光驱动板需要接收电源的供电,通常为12V或24V直流电源。
电源会将交流电转换成直流电,并经过滤波和稳压等处理,确保供电稳定可靠。
2.亮度控制:背光驱动板通过亮度控制信号来控制LED背光的亮度。
亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板,然后驱动芯片将信号转换成对应的电流或电压输出,以控制背光的亮度。
3.LED工作方式:LED背光可以分为两种方式,一种是直接驱动模式,另一种是串并联驱动模式。
在直接驱动模式中,LED背光同时接通,背光亮度由电流大小控制。
在串并联驱动模式中,多组LED串联并与驱动电源并联,则电流相同而电压叠加,背光亮度由电压大小控制。
4.驱动芯片:驱动芯片是背光驱动板的核心部件,它能根据输入的信号来控制背光的亮度。
驱动芯片一般使用PWM调整激活时间来控制电流或电压大小,从而实现对背光亮度的调节。
5.保护电路:背光驱动板会设计一些保护电路,以保证电路的稳定性和安全性。
例如过流保护电路和过压保护电路等,一旦出现异常情况,会自动切断电源供电,避免对其他电路和液晶屏产生损坏。
二、液晶电视背光驱动板的维修方法1.检查电源供电:首先,检查背光驱动板的电源供电是否正常,是否存在电压过高或过低的情况。
如发现电源供电异常,建议更换稳压器或滤波电容等元件。
2.检查亮度控制信号:用万用表或示波器检测亮度控制信号的波形和电压情况,确保信号正常。
如发现亮度控制信号异常,可以检查外部按钮、遥控器或背光驱动板上的控制芯片。
3.检查驱动芯片:检查驱动芯片是否损坏或焊接不良。
如发现芯片损坏,建议更换芯片。
如果发现焊接不良,可以重新焊接芯片。
4.检查背光灯:检查背光灯是否亮或故障。
可以使用万用表进行背光灯的电阻、电压测试,或直接用电源给背光灯供电,观察背光灯是否亮。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
关于LCD电视机屏驱动板的维修方法
LCD电视机屏驱动板是由屏厂家和屏配套提供的,屏驱动板又称为中心控制板,逻辑板等,它的作用是把从数字板送过来的LVDS信号转换成TTL信号。
屏驱动板损坏造成的故障现象有:黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片:
LCD电视机屏驱动板工作条件:
正确的供电:
电压有:+3.3V、+5V、+12V,这个电压是从主板供过来的,在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关,靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。
正确的LVDS信号:
LCD电视机屏分为高清屏(1366*768)和全高清屏(1920X1080)高清屏(1366*768)均为单8位LVDS传输,包括8位数据,2位时钟共10条数据线;全高清屏(1920X1080)均为双路LVDS传输,包括8位奇数据,8位偶数据,2位奇时钟和2位偶时钟,共20条数据线,所以从数字板过来的LVDS线的根数是不一样的。
因为LVDS信号电平为1V左右,通过万用表可以测出来。
三、液晶屏信号格式选择电压:
LVDS信号格式有两种:VESA格式和JEIDA格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻,根据液晶屏的要求来选择其阻值。
一般有0V,3.3V,5V 和12V 几种选
择。
不同的屏应该选择不同的电压。
四:帧频选择端口:
有些屏具有这个端口,如奇美屏。
在该端口接上选择电平,可以使屏的显示频率在50Hz和60Hz帧频进行选择,以适应输入信号的帧频。
如果该端口的选择电平错误,屏的显示频率和输入信号的帧频不相同,会出现无显示的故障。
五:对应的程序:
不同的液晶屏一般需要选择不同的LVDS 程序,当程序不匹配时多会出现彩色不对或图像不正常等现象。
常见故障维修实例:
一、三星屏,黑屏,中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美V260B1-L07屏,黑屏,测从数字板过来的5V正常,5V经供电经电感LP1,二极管DP11,MOS管Q2等元件组成的升压电路把此电压升高到13V,查此电压不对,更换电感LP1后故障排除。
三、中华屏,黑屏,此处电容C501、C502、C512、C513、C514、C515、C516易漏电,造成保险FU101开路,更换后故障排除.
四、在中心控制板上, LVDS线插座和从中心控制板到屏去的TTL线插座由于插座变形和空气灰尘等原因而造成接口接触不良,从而出现黑屏、白板、花屏、负像、竖线干扰等故障;
五、MS18机芯在更换不同的屏时如出现负像,可以把数字板上LVDS插座的第39脚接线取下,如原来是高电平可接地,原来是低电平可接到3.3V就可以了,就不用再更改电阻R316、R317了。
机型:L32M61B 机芯:LCD-MS88机芯烧大电容
通电,PFC工作了就烧大电容,电压瞬间达到500V左右,待机很正常
原因:J6位号那颗精密电阻470K坏。
