液晶显示器驱动板维修代换实例

合集下载

液晶显示器故障实例之驱动板

液晶显示器故障实例之驱动板

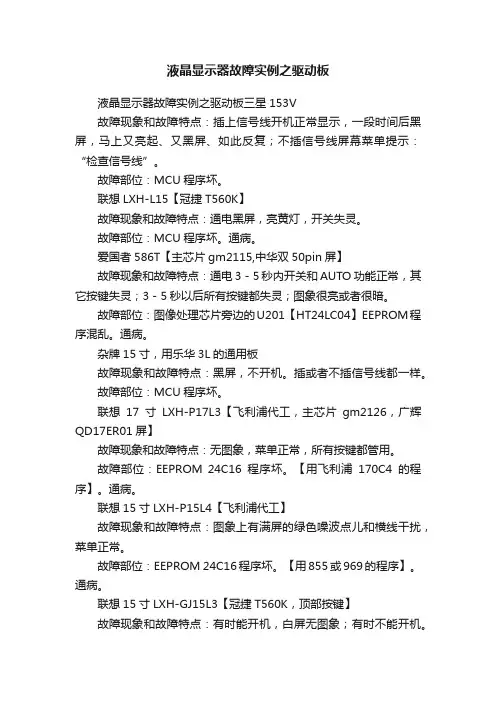

液晶显示器故障实例之驱动板液晶显示器故障实例之驱动板三星153V故障现象和故障特点:插上信号线开机正常显示,一段时间后黑屏,马上又亮起、又黑屏、如此反复;不插信号线屏幕菜单提示:“检查信号线”。

故障部位:MCU程序坏。

联想LXH-L15【冠捷T560K】故障现象和故障特点:通电黑屏,亮黄灯,开关失灵。

故障部位:MCU程序坏。

通病。

爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点:通电3-5秒内开关和AUTO功能正常,其它按键失灵;3-5秒以后所有按键都失灵;图象很亮或者很暗。

故障部位:图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。

通病。

杂牌15寸,用乐华3L的通用板故障现象和故障特点:黑屏,不开机。

插或者不插信号线都一样。

故障部位:MCU程序坏。

联想17寸LXH-P17L3【飞利浦代工,主芯片gm2126,广辉QD17ER01屏】故障现象和故障特点:无图象,菜单正常,所有按键都管用。

故障部位:EEPROM 24C16程序坏。

【用飞利浦170C4的程序】。

通病。

联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点:图象上有满屏的绿色噪波点儿和横线干扰,菜单正常。

故障部位:EEPROM 24C16程序坏。

【用855或969的程序】。

通病。

联想15寸LXH-GJ15L3【冠捷T560K,顶部按键】故障现象和故障特点:有时能开机,白屏无图象;有时不能开机。

故障部位:MCU程序坏。

通病。

DELL 15寸E153Fpc【冠捷代工,小板子,主芯片gmZAN3XL】故障现象和故障特点:通电亮红灯,开关失灵,黑屏。

故障部位:MCU程序坏。

【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。

通病。

联想15寸LXH-P15L4【飞利浦代工,主芯片gm2116】故障现象和故障特点:开机亮绿灯,无图象有菜单但是菜单乱码。

故障部位:EEPROM 24C16程序坏【用855或969的程序】。

液晶显示器高压板维修及其代换方法MID平板电脑

液晶显示器高压板维修及其代换方法MID平板电脑

液晶显示器高压板维修及其代换方法MID平板电脑修液晶高压板故障令人头疼,特别是疑难故障或配不到相应的高压板时一个头两个大,但总不至于报废或退修吧,那多没面子,其实人是活的,任何高压板只要装得下,那么它就是"万能"的,不知道买来高压板的参数,看到高压板接口有这么多条线,头晕了吧!其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V 的情况是,可以直接合并.多余的脚怎么办呀??让他空着好了,不用理它.高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题,原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是:(1)短接法----一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意:因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如:高压线路接触不良时,强制输出可能会导致线路打火而烧板!!!(2)、对比测试法:因液晶显示器灯管采用均为2个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位!当然,有的机子用一路控制两个灯管时,此法就无效!另一方面,在不明情况下,最好不要乱短路IC各脚,否则可能会出现异想不到的后果!2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致,如:12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象!3、三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V对地、自激管击穿、IC击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V 偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示!5、电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致!6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题以上几点是升压板产生问题的最主要现象,对于高压板产生的不良,各位不防把它这样比作:灯管相当于我们的日光管(当然,其电压要比日光灯高得多,其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端)、线路板把它看作逆变器线路,围绕着该状况去修,可能会容易一点。

液晶高压板代换实例-接线引脚定义识别_液晶显示器高压板的替换

液晶高压板代换实例-接线引脚定义识别_液晶显示器高压板的替换

液晶高压板代换实例-接线引脚定义识别_液晶显示器高压板的替换高压板有很多具体的参数,比如输入电压、输出电压、功率等,代换时要了解这些参数才能够心中有数,对维修质量放心。

下表是一种单灯高压板的技术参数。

1.体积要适合2.支持灯管个数要一致。

市场上有一种4灯高压板在改变输出接线方式后可以作为两灯高压板来使用,可以通用在17英寸和15英寸液晶显示器上,建议购买。

3.供电电压要一致。

高压板用途不同,供电电压也不一样。

例如同样是单灯的高压板供电电压就有5V、9V、12V等4.功率要一致或高于原机。

如果新高压板功率不够会导致输出管发热量大,使用寿命缩短,或者干脆不能点亮灯管。

尤其对单灯和双灯高压板的选购更应注意这个问题,因为单灯和双灯的高压板很多是用在笔记本上面,通常功率都较低。

5.灯管输出接口形状尽量一致。

通常购买的高压板分为宽口和窄口。

宽口是指一个高压输出插座可以同时接两个以上灯管(比如输出接两灯,那么可能就是共用一个地线,插口实际上是3根插针),窄口是指一个输出插口接一个灯管。

高压板的每个输出口(指窄口)都由两根线组成,一根为高电平,一根为低电平,而宽口输出主要是把低电平(相当于地线)合为共用罢了。

1.基于安全问题,在安装高压板时确保高压部分和显示器金属材料保持至少4mm以上距离或使用足够等级(3kV)的绝缘材料隔离,避免高压放电的产生。

2.为了避免干扰,一定要把高压板的接地孔用螺丝拧到显示器的金属壳上,如果不便固定,也要用粗导线进行连接。

3.高压板一般都配有1A以上保险丝,不要将其直接短路,以免高压部分故障连带损坏把其他形式的能转换成电能的装置叫做电源电流流过的路叫做电路。

4.不要随意加长高压引线,因为高频高压会通过高压引线的分布电容影响,使灯管不能正常点亮。

5. 高压板代换后一定要经过至少两个小时的老化时间,这期间如果出现灯管闪烁、图像有滚动干扰条、间歇性暗屏等现象都应该查找故障原因,排除故障,一切正常后才能够交付用户。

液晶显示器高压板维修代换实例

液晶显示器高压板维修代换实例

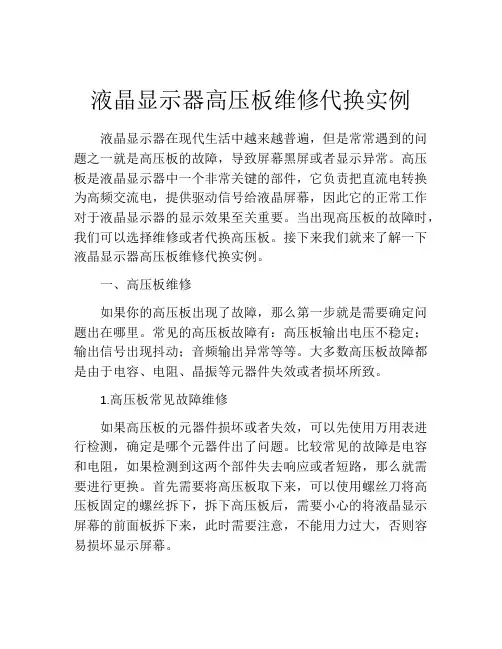

液晶显示器高压板维修代换实例液晶显示器在现代生活中越来越普遍,但是常常遇到的问题之一就是高压板的故障,导致屏幕黑屏或者显示异常。

高压板是液晶显示器中一个非常关键的部件,它负责把直流电转换为高频交流电,提供驱动信号给液晶屏幕,因此它的正常工作对于液晶显示器的显示效果至关重要。

当出现高压板的故障时,我们可以选择维修或者代换高压板。

接下来我们就来了解一下液晶显示器高压板维修代换实例。

一、高压板维修如果你的高压板出现了故障,那么第一步就是需要确定问题出在哪里。

常见的高压板故障有:高压板输出电压不稳定;输出信号出现抖动;音频输出异常等等。

大多数高压板故障都是由于电容、电阻、晶振等元器件失效或者损坏所致。

1.高压板常见故障维修如果高压板的元器件损坏或者失效,可以先使用万用表进行检测,确定是哪个元器件出了问题。

比较常见的故障是电容和电阻,如果检测到这两个部件失去响应或者短路,那么就需要进行更换。

首先需要将高压板取下来,可以使用螺丝刀将高压板固定的螺丝拆下,拆下高压板后,需要小心的将液晶显示屏幕的前面板拆下来,此时需要注意,不能用力过大,否则容易损坏显示屏幕。

当高压板完全暴露后,可以用万用表进行检测。

找到电容或者电阻元件,使用万用表分别测试电容或电阻的电阻值是否有异常;如果电容无响应,或者电阻短路,可以考虑更换。

2.高压板批量修复如果需要大规模维修高压板,可以考虑将维修作业分批进行。

先将高压板找出来,按照故障排列组合,进行分类。

如:按照信号线的故障或者按照输出高压部分的故障,分别进行分类维修。

这样有利于提高维修效率和准确性,尤其是在工厂或者维修点进行批量维修时。

二、高压板代换如果你对高压板的维修不是很熟悉,或者没有相对应的工具和技术,那么可以考虑进行高压板的代换。

一般情况下,高压板维修相对来说比较麻烦,如果不小心操作不当,还有可能导致更大的问题。

因此,如果你不是专业技术人员,就可以考虑将高压板进行代换。

1.高压板型号选择在高压板代换的过程中,需要注意高压板的型号和规格,不同型号适用于不同的设备或型号。

液晶彩电万能主板代换方法

液晶彩电万能主板代换方法

液晶彩电万能主板代换方法1、常见代用板功能液晶电视主板故障,选用与原来型号相同的主板进行代换,是最省事、最省心的选择;但是原厂的主板一是不易得到,二是价格昂贵。

如果没有原厂同型号主板代换,建议采用市售的万能主板进行代换,目前网上销售的液晶彩电万能主板主要有:采用单片MT6820-MD芯片的MT561-MD型主板,见上图所示。

适合10英寸~42英寸LVDS液晶屏,支持更多数据位分辨率,最高支持1920*1200分辨率。

有的是设有25种跳线,可选择屏参和屏线的模式,直接跳线即可改变多种不同的分辨率,支持多种规格液晶屏无需烧录程序,无需改装12V供电和5V供电直接工作。

采用单片TSUMV29LV芯片的V29型系列主板,见上图所示。

带HDMI、TV、AV、VGA四种输入接口,支持各种LVDS接口的液晶屏。

特点是具有USB接口烧写程序功能,根据不同的屏参,烧写不同的驱动程序。

部分V29万能主板不支持U盘放电影和图像倒屏功能。

采用单片TSUMV59XC芯片的V59型系列主板,见上图所示。

支持USB接口烧写程序,支持各种LVDS接口的液晶屏,支持电视、计算机、AV、HDMI五种功能,支持U盘放电影,支持图像倒屏功能,支持修改开机LOGO功能。

支持8.9英寸~55英寸屏,支持的最高分辨率为1920*1080。

采用单片TSUMV59XC芯片的V59型主板+电源+背光灯三合一板,见上图所示。

是在V59型系列主板的基础上开发的具有电源板、背光灯板、主板的三合一板。

支持SPDIF输出,AVOUT,支持模拟电视的所有特殊功能包括图、文、丽音等,还具有强大的多媒体播放功能,支持全高清(1920*1080)液晶屏或者PDP屏,并支持3D功能,可直接点60HZ 3D屏,配转接板可支持120HZ 3D屏。

还有多种系列万能液晶彩电主板,在此不一一介绍。

由于液晶显示屏的不断发展,逻辑板的LVDS接口和连接线多种多样,为了适应更换万能主板时配套LVDS连接线的需求,配套出售的LVDS连接线多种多样。

液晶显示器维修实例

液晶显示器维修实例

液晶显示器维修实例例一:一台二手nec15英寸液晶显示器,弊端现象为电流指示灯亮,但屏幕上无任何显示。

弊端分析:液晶显示器的电流指示灯亮,至少申较着示器的电流是好的。

而屏幕无任何显示,最遍及的情况是液晶显示节制模块取液晶显示板的段电极之间,无接触不良的弊端。

弊端检修:拆开显示器的外壳,可以或许看到节制电路和电流电路两个模块的电路板。

拆下电路板后显露显示面板的x、y电极引出数据线(x电极简称为背电极,y电极简称为段电极),即可起头检测。

我们晓得液晶显示屏的段电极取显示模块输出驱动极之间,是由导电橡胶来毗连的。

那一点取我们常见的计较器、电女表的笔划显示屏的毗连体例是不异的。

检查显示屏的简单体例:用一根通俗的电线,将其外一根一头的绝缘外皮剥去一小段,然后将另一规矩在台灯(其他家用电器也可以或许)的电流线上绕几圈,那样该电线外就会感当发生出微弱的交换电压,虽然阿谁感当电压的内阻很大,且只具无50hz 的交换感当电动势,它对一般家用电器来说没什么做用,但用于驱动液晶显示器件却反好合用。

用左手捏住液晶显示面板的背电极引出线或用金属探针接触它也可以或许(每一列像素的背电极都连正在一路),接灭用左手拿适才无感当电压那根电线,用裸露的线头别离接触各个段电极(即y电极),只需各个段电极所对当的像素点呈现反当,那可断定该显示屏是好的。

笔者通过那类体例检查后发觉,当电线接触到各个段电极时,液晶显示屏都无反当。

据此断定弊端发生正在导电橡胶上,可能是因为接触不良形成的。

笔者用高纯度的无水酒精清洗导电橡胶后拆回本处,接灭将各部件还本,通电测试显示器可以或许一般显示,弊端肃除。

维修小结:为什么不用万用表的电阻挠来供给段电极的驱动电压呢?因为万用表电阻挠供给的是9v~15v曲流电压,表笔长时间接触段电极会损坏液晶面板,而上面所说的体例供给的是电流较弱的交换电,比力平安(那由液晶面板性量决定,笔者不再详尽注释)。

但要寄望的是用阿谁体例测试时,可能面板上电线探头没无接触的段电极对当的像素也无反当,那是悬空的电极上的感生电压形成的,属于一般情况。

LED液晶电视主板(恒流驱动板)维修实例。(最新一线维修资料)

LED液晶电视主板(恒流驱动板)维修实例。(最新一线维修资料)

LED液晶电视主板(恒流驱动板)维修实例。

(最新一线维修
资料)
本帖最后由刘阳光于 2011-5-27 21:59 编辑资料来源阳光液晶电视培训教材“2011年阳光液晶电视维修数据库”
LED液晶电视恒流驱动板维修方法:创维LED液晶电视伴音正常无图像故障主板维修实例:
[机型:创维42E70RG LED液晶电视故障现象:伴音正常,无图像。

故障检查一:接通电源打开电视机,声音正常,并且液晶屏背光不亮。

用万用表测量电源板供给LED恒流驱动板的24V电压正常。

故障检查二:查主板背光控制信号输出电压,在路测得电压为4.6V正常。

估计故障在LED恒流驱动板上。

故障检查三:;因为LED恒流驱动板主要由CPU控制电路,低电压供电系统,LED恒流驱动器和DC/DC升压电路组成。

正常工作时,LED恒流驱动板上的D4会是亮的,(因为D4是LED恒流驱动板上CPU的工作指示灯)。

检查LED恒流驱动板24V输入端保险没有熔断,测出CPU供电3.3V正常。

根据维修经验,晶振在电路的基本作用在于产生时钟频率,晶振坏后整个数字电路就不会工作,换CPU上18M晶振后,故障排除。

收配件维修费紫灰黑(780数字)。

液晶显示器维修案例

液晶显示器维修案例

目录目录 (1)张浩(05075) (3)死机(1) (3)有画,LED不亮(1) (3)Auto键无作用(1) (3)无画(1) (4)李成(00175) (4)缺色(1) (4)按键无作用(1) (5)LED灯不亮(1) (5)唐柯(02496) (5)死机(1) (5)死机(2) (6)唐涛(00783) (6)DDC无法烧录(1) (6)肖华飚(05985) (7)间歇性无画(1) (7)夏冬(04990) (7)无画,灯闪(1) (7)李涛(04036) (8)间歇性无画(1) (8)关机白屏(1) (9)白屏(1) (9)DDC烧不进去(1) (10)杨魏(01139) (10)画异(1) (10)LED灯不亮(1) (11)方材亮(02253) (12)无画(1) (12)朱兵(04264) (12)左喇叭无声(1) (12)范道林(04571) (13)<12>、<58>两点短路 (13)何冰(02660) (13)死机(1) (13)沈龙(05202) (13)死机(1) (13)李曼(04946) (14)死机(1) (14)刘有虎(01536) (14)死机(1) (14)叶强(04626) (15)无画(1) (15)苏磊(01773) (16)消磁无作用(1) (16)谭桂云(01905) (16)死机(1) (16)张启明(05859) (17)开机烧行管,死机(1) (17)孙军均(03854) (18)DDC无法烧入(1) (18)HDCP测试NG(1) (18)无画(1) (19)孙军(00165) (19)灯闪(1) (19)王立(1) (20)死机(1) (20)杜兵(05962) (20)电压偏低(1) (20)范明星(04785) (21)死机(1) (21)冉启俊(02487) (22)死机(1) (22)李旭(01772) (22)尾数发现加温异味,电器正常(1) (22)汪艳虹(03960) (23)电压偏低(1) (23)FT无波形电流(1) (24)胡崇应(01776) (25)死机(1) (25)死机(2) (26)赵攀(01255) (26)空信号(1) (26)张浩(05075)死机(1)机种名:T78CM5NKHAA1NGE分析过程:机器通电后,Panel大约3秒后无画,但是指示灯一直正常亮,分析可能是PaneL或者是给PaneL供电的升压板Inverter部分出现了故障,故找了一个良品灯管试了一下,灯管亮了一下也不亮了,故排除了Panel不良的原因,接着查给Panel供电的四个PIN的回路,结果发现其中一个PIN的反馈二极管出现了开路,更换之,电路正常工作。

液晶显示器经典故障维修实例

液晶显示器经典故障维修实例

图 9-1 万用表测量微控制器芯片
SE657MRH 芯片信号输入端有异常,考虑到时钟晶体故障可能影响微控制器芯片,我 们对晶体进行比对测量,发现没有故障。最后怀疑微控制器芯片引脚可能虚焊,对其进行补 焊后,加电测试,显示器恢复正常,白屏故障排除。
9.1.2 三星 931BW 型液晶显示器开机按键无反应故障维修
再测量到功率放大电路时,发现升压变压器没有电压输出,在对其供电电压进行测量时, 发现该供电电压正常,据此我们判断该升压变压器损坏,所以才没有工作电压送达给背光灯 管。如图 9-11 所示为损坏的升压变压器。将损坏升压变压器更换后,加电试机,发现故障 排除。
图 9-11 损坏的升压变压器
9.3.4 三星 152N 型液晶显示器,开机按键无反应故障维修
负极
负极
图 9-6 测量输出端滤波电容
为确认电容故障,我们先后对其进行断电、加电对比测量观察,发现该处电压只瞬间存 在然后下降。根据经验判断可能是滤波电容漏电造成的。然后我们利用相同规格和型号的电 容将其代换后,通电试机发现,显示器恢复正常,故障排除。
9.2.3 三星 G2210 型液晶显示器,显像不稳定故障维修
图 9-4 测量稳压器芯片
9.2 三星 G2210 型液晶显示器维修
9.2.1 三星 G2210 型液晶显示器,开机花屏故障维修
三星 G2210 型液晶显示器,用户在使用过程中出现开机花屏的故障,根据我们以往检 修经验,引起液晶显示器花屏的原因为驱动板故障或者屏显电路中有接触不良或排线出现问 题。
图 9-2 测量驱动板电路的供电电路
9.1.4 三星 931BW 型液晶显示器,开机几秒钟后黑屏故障维修
三星 931BW 型液晶显示器,出现开机几秒种后自动黑屏故障, 故障表现中能开机,说 明电路中可能存在漏电的地方。

液晶屏代换原理及方法2

液晶屏代换原理及方法2

液晶屏代换原理及方法2三、屏代换时要做的工作屏代换需做的工作分硬件和软件两个方面,硬件方面的工作我们完全可以完成,软件方面要改动几个参数,若来的屏的有关几个参数和此屏相同,则软件可以不改动,至于改哪几个参数下面要作具体介绍。

(一)硬件方面的改动1、屏逻辑板电源屏逻辑板电源有5V和12V之分,对5V的屏一定要注意,若接入了12V,就必然将屏的逻辑板烧坏,后果十分严重,大家一定要注意。

改动的地方是在电视驱动板,下面以LC32AS20的电路为例说明,在图2中位号N800(MP1410)是DC/DC变换IC,其7脚功能是当它为高电平时使能;位号为802(CEM9435)是P道沟功率开关管,当其栅极4脚为低电平时导通。

图2当控制信号PANEL_EN为高电平时输出5V,为低电平时输出12V。

图4屏电源12V/5V 转换电路图2、制作LVDS 连接线电视驱动板的LVDS 输出插座和屏的逻辑板的LVDS 的输入插座的每一引脚信号名称都已固定,为了两者之间一致,只有通过制作连接线实现。

现以AS 机型为例子说明。

(1) 电视驱动板的LVDS 插座-XS501图5电视驱动板的LVDS 输出插座 (2)奇美屏(31004212)逻辑板的 LVDS 插座与主板的 LVDS 插座引脚对应表奇美屏输入插座引脚分配主板 LVDS 输出插座引脚分配引 脚 名称 功能 引 名称1ODSEL 帧频选择。

地或断开:帧频 60HZ ;高电平:帧频 50HZ未接,帧频 60HZ2 RPF 显示旋转。

地或开路:正常,高电平:图像 180未接,不旋转 3 NC 未接 3 未接 4 GND地2 Ground 5RX0- LVDS 信号像素 0-4RXE0-6 RX0+ LVDS 信号像素0+ 6 RXE0+7 GND 地8 Ground8 RX1- LVDS 信号像素1- 10 RXE1-9 RX1+ LVDS 信号像素1+ 12 RXE+10 GND Ground 14 Ground11 RX2- LVDS 信号像素2- 16 RXE2-12 RX2+ LVDS 信号像素2+ 18 RXE+13 GND 地20 Ground14 RXCLK- LVDS 的负时钟信号22 RXEC-15 RXCLK+ LVDS 的正时钟信号24 RXEC+16 GND 地26 Ground17 RX3- LVDS 信号像素3- 28 RXE3-18 RX3+ LVDS 信号像素+ 30 RXE3+19 GND 地 5 未接20 NC 未接7 未接21 信号格式选择29 地: JEIDA 格式高电平或断开:VESA22 NC 未接9 未接23 GND 地11 未接24 GND 地13 未接25 GND 地15 未接26 VCC +5V 21 +5V27 VCC +5V 23 +5V28 VCC +5V 25 +5V29 VCC +5V 27 +5V30 VCC +5V 17 未接(2)电视驱动板的LVDS插座和奇美屏逻辑板的LVDS插座之间连接线的制图6 LVDS连接制作图(4)表1中几只特殊功能引脚的说明①引脚1(ODSEL)功能是帧频50/60HZ选择,屏规格书规定当其空脚,即断开时是60HZ,故此是空脚,因为现在一般都用60HZ。

液晶显示器驱动板的代换需要注意

液晶显示器驱动板的代换需要注意

液晶显示器驱动板的代换需要注意液晶显示器的板级维修液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买,而替代板容易买到,价格适宜,所以在很多时候都是通过更换相应功能电路板来进行维修的,即所谓板级维修。

板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。

有些机型的电源板和高压板是做在一起的,既可以分别代换,也可以用电源高压一体板整个代换。

由于电源部分电路简单,维修容易,很少进行板级维修,因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。

一、驱动板的代换.驱动板是指液晶显示器整个小信号处理电路板,包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。

一般来说,一块驱动板接通电源,配好屏线和OSD按键板,再接上高压板,就是一个完整的液晶显示器电路。

图1是一个LVDS 接EI液晶屏的驱动板及其接线方式,通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。

选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释,说明如何选定驱动板。

1.屏线接口屏线接口必须和液晶屏配合。

液晶显示器所用的屏主要有TTL接口和LVDS接口两种,TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了13.3英寸以上90%的液晶屏。

两种接口的驱动方式不一样,屏线形状不一样,是不兼容的。

判断液晶屏是哪种接口,主要是通过查阅此型号液晶屏的技术手册。

有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。

例如,M150X3-L01是LVDS接口的液晶屏,而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T上。

所’以,如果自己不能明确判断液晶屏的型号,一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS接口引脚数在30个以下,数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、CK~、CK+、D3-、D3+等。

液晶显示器高压板维修代换实例

液晶显示器高压板维修代换实例

/p-61226964.html液晶显示器高压板维修代换实例脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V。

其中1、2脚都和亮度调节有关系,暂时不能确定正确接法。

把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头。

开机显示器点亮,将新高压板亮度控制端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全可以接受。

将新高压板亮度控制端接驱动板LPWM端,亮度可以进行调节,且变化幅度与原机基本一致。

由于原机内空间有限,新高压板不能直接固定,于是将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上。

安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上。

至此代换完毕,开机一切正常。

由于原机内空间有限,新高压板不能直接固定,于是将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上。

安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上。

至此代换完毕,开机一切正常。

【例2】 LG 1510S液晶显示器,黑屏(无背光有图像)。

分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障。

用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BI,端电压时有时无,ADJ电压0V,怀疑连线断线。

用万用表测量,果然断线,更换连线后,故障排除。

【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏。

图例3高压启动控制电路实测Q12的基极有3V电压,其集电极的电压接近0V;Q10的发射极有12V电压,但Q10的集电极无电压,判断Q10损坏。

该晶体管为贴片晶体管,看不清型号,试用SO1550代替,故障排除。

【例4】飞利浦150S3液晶显示器故障,黑屏,指示灯显示为绿色。

分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板。

该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电。

液晶屏逻辑电路板维修图

液晶屏逻辑电路板维修图

V260B1-C01 配机芯有:8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器,用于有源矩阵薄膜晶体管(TFT )液晶显示器(LCD )。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

V315B3-C01 配机芯有8M19TPS65161的20、21、22:电源输入Vin; 此IC 与外围电配合可产生几路电压:VGH :23V V AAP :13.5V VGL :负5V VDA : VON : VOFF : VLOGIC :3.3V 等32寸奇美屏驱动板(屏供电12V )V320B1-C03 配机芯有:8M10FP5138:电源管理芯片,升压、降压、升降压转换IC ,驱动能力强,可以很好的提供LCD 屏正负偏设计方案,各组电压输出稳定,还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

有短路保护、开路保护、软启动功能,工作电压1.8—15V ,工作电流5.5mA 。

1脚:FB 反馈 2脚:SCP 保护/软启动 3脚:VCC 供电 4脚:CTL 控制 5脚:OUT 输出 6脚:GND 地 7脚:OSC 振荡 8脚:COMP 补偿V296W1-C1,X7 配机芯有:8TG5V296W1-C1逻辑板电路主要有三大部分组成:1.由U4(CM2651B-KQ )为核心的时序与逻辑控制电路,主要功能是将串行的LVDS 信号变成并行的控制信号,用于薄腊晶体管的控制或驱动;2.由U7—U11(HX8904TA 、HX8904SA )为核心的伽玛放大电路,主要是将伽玛信号进行适当的放大,控制薄膜晶体管,实现画面对比度的调整;3.由UP1(FA3269A V )为核心的DC-DC 变换电路,主是是将主板送来的5V 供电变成VGH (20V )、VDA (15V )、VGL (—5V )、V5V (5V )、VDD (3.3V )等等,用于屏驱动供电,此逻辑板损坏的最多的地方就是这部分,易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。

液晶屏驱动板的原理与维修代换方法

液晶屏驱动板的原理与维修代换方法

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D(模拟/数字)板,这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号,液晶屏驱动板正是完成从模拟信号到数字信号(或者从一种数字信号到另外一种数字信号)转换的功能模块,并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示,液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示,从计算机主机显示卡送来的视频信号,通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片,主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时,MCU微控制器实现对整机的电源控制、功能操作等。

因此,液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏,可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象,在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件,电路元器件布局紧凑,给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下,它的可修性较小,若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障,只要有电路知识我们可以轻松解决,对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板,在拥有数据文件(驱动程序)的前提下,我们可以用液晶显示器编程器对MCU微控制器进行数据烧写,以修复固件损坏引起的故障。

早期的驱动板,需要把MCU微控制器拆卸下来进行操作,有一定的难度。

目前的驱动板已经普遍开始采用支持ISP(在线编程)的MCU微控制器,这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。

液晶显示器高压板芯片级维修与代换(下)

液晶显示器高压板芯片级维修与代换(下)

液晶显示器高压板芯片级维修与代换(下)液晶显示器高压板芯片级维修与代换(下)[例10] 一台38 cm15in(英寸)液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后发展到完全不亮。

已经请人修过,认为是高压板损坏,更换了某个晶体管后,开机即发热冒烟。

分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障。

直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致。

为便于分析,绘出其高压电路如图5 所示。

图5 例10 液晶显示器高压电路原理图由图5 可见,这是一个Royer 电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用。

在检测过程中发现在PCB 铜箔面L1 的两个焊点竟用铜线短接,取下短接线后,L1 一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致。

测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常。

将L1 焊好,更换损坏的Q1、Q2 后,通电试机,屏幕点亮,显示正常,手摸Q1、Q2 温升正常,至此故障彻底排除。

提个醒:在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接。

本例中的第一个维修人员恰恰是因为盲目凭借经验,不对电路进行分析,才导致维修失败的。

Royer 结构高压逆变电路供电电感是不允许短路的,该电路中,L1 的作用有两点:(1)抑制Q3 开关电流突变,减小开关损耗;(2)避免对振荡电路工作的影响。

[例11] 一台液晶显示器,开机屏暗分析与检修:根据维修经验,怀疑高压电路有故障,首先用“替换法”更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起。

接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号。

液晶显示器主板应急维修分享

液晶显示器主板应急维修分享

液晶显示器主板应急维修分享
故障现象:一台iFoved润显方正2409W显示器,上电后无反应。

分析检修:首先检查该机外置12V/4A适配器,正常。

由此判断故障点在机内。

拆机检查,该机采用板号为M2281L V1.0的超小型一体化板。

显示驱动芯片采用RTD2281L,且设有高清接口。

在电源与背光部分,有两块芯片:一块是8脚芯片,型号为OB3352CP,应是LED背光升压、恒流控制芯片;另一块是6脚芯片,丝印号是“2979P”。

根据6脚芯片外围电路判断,该芯片的作用应是将12V 转换成5V,供给CPU电路。

上电,测得6脚芯片⑥脚外接的升压输出电感6R8两端对地电压都为0V。

而⑤脚12V输入电压正常,检查该芯片外围元件无异常,判断芯片损坏。

有资料称,OB2263可直接代换多种6脚电源芯片,但要求芯片③脚外接的对地电阻阻值是100kΩ。

仔细对照芯片的引脚功能,发现OB2263①脚接地,而2979P型芯片②脚接地,看来这两者不能直接代换。

故障处理:接下来决定采用12V降压DC-DC转换模块小板代换。

在代换前先对整机做一个测试:先接通12V外置电源,然后在5V电感处接上+5V/3A外置电源,整机工作正常。

由此确认本机故障原因
是12V转5V电路损坏。

外接一块12V转5V的DC-DC小板,如图所示,通电试机,故障排除。

显示器主要元器件的检修与代换

显示器主要元器件的检修与代换

显示器主要元器件的检修与代换组成一台显示器所用的元器件很多,大到显像管、行输出变压器,小到可控硅、三极管、二极管、以及电阻、电容等,当使用时间长以后,会出现各种各样的故障。

下面谈谈显示器主要元器件的检修与代换方法。

晶体管及其电路的检修与代换晶体管是显示器主要器件之一,它包括三极管、二极管、场效应管、可控硅等。

由于在显示器中用得最多的是三极管,因此,准确、迅速地判断三极管电路故障非常重要。

显示器中的三极管基本电路(以NPN型为例)如图所示,当电路中的某一元器件发生故障时,其电压和电流将发生下述变化(与正常值相比):1.R1开路时,Vb=0,Ib=0,Ve=0,Vc=Vcc。

2.R2开路时,Vb升高,Ib增加,Ic也增加,Ve升高,Vc下降。

3.R3开路时,Vc=0,但Ib≠0,Vb下降,Ve也下降。

4.R4开路时,Ib=0,Ic=0,Vb升高,Vc=Vcc。

5.C2短路时,Ve=0,Ib增加,Ic也增加,Vb下降,Vc也下降。

用万用表测量三极管基本电路各部分的电流、电压,很容易找到损坏的元器件。

如果是三极管损坏,最好是用同型号的进行更换,无法找到同型号的三极管时,必须根据反向耐压BVceo、工作频率ft、穿透电流Iceo、功耗Pcm等技术指标来合理选用代换三极管。

一般来说,可用作视频输出管的有:3DG54F、3DA87A、3DA87E、3DG118、2SC154C、FC421、2SC2068等;可用作行输出管的有:3DA58H、3DD14H、2SD764、2SC1942等;可用作行推动管的有:DX19、DX20、3DD302A、2SC2271、2SC685A等;可用作电源调整管的有:3AD53A、3DD101、2SC935等行输出管中的低档品。

集成电路的检修与代换要准确判断集成电路的好坏,首先要掌握该集成电路的用途、内部结构原理、主要电特性、各引脚功能等,必要时还要分析内部电原理图。

一般对集成电路的检查方法有两种:一是将集成电路从电路板上取下来,用万用表测量各引脚对应于接地脚之间的正、反向电阻值,并与同型号完好集成电路进行比较,从而确定其好坏;二是将集成电路连接在电路板上进行通电检查,测量各引脚对地之间的直流工作电压值,并与标称值相比较(但要注意区别非故障性的电压误差),当与标称值相差较远时,不要急于断定集成电路已损坏,还应仔细检查与之有关的外围元件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液晶显示器驱动板维修代换实例
【例1】LG 1780Q液晶显示器,无显示。

分析与检修:开机后观察背光灯已经点亮,但开机接人信号却无图像和OSD显示,由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常,判断驱动板不良,试用一通用驱动板更换,并写人正常的面板驱动程序后,故障排除。

【例2】AOC LM-500液晶显示器,只要启动或重启计算机,就会出现近似“花屏”的现象,就好像有高频电磁干扰一样,屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后,偶尔也会出现这种现象,但持续的时间很短且不太明显,绝大部分时间屏幕显示是正常的。

分析与检修:首先更换了一块显卡,发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验,并没有出现类似故障。

分析原因,可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致,特别是在模拟同步信号频率不断变化时,如果液晶显示器的同步电路,或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题,而不能及时调整跟进以保持必要的同步关系,就会出现启动显示异常,而进人系统后又显示正常的奇怪故障现象。

据此,判断故障点很可能是在液晶显示器内部的同步电路,或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部,且集成电路损坏的可能性微乎其微。

于是,将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开,露出内部的连接电缆,用数字式万用表的通、断检查蜂鸣挡,逐个检查连接插针与对应线缆的导通情况,没发现任何断路、短路等物理连接性问题;接着沿电缆连接线的走向,找到印制电路板上的输人控制电路单元,发现在14脚封装的集成电路块边上安装有两个微型半可调电位器,一个在印制电路板上标注为WR*,另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断,这两个微型半可调电位器,很可能就是用于同步微调的,不过到底哪一个有问题呢?为了稳妥以及减少拆卸液晶显示器外壳的次数,用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

待酒精全部挥发后,将液晶显示器外壳复原后通电试机,发现虽然故障有所减轻,但连续几次开机过程中,故障还会有所反复。

只好再一次拆开液晶显示器的外壳,用一把微型十字螺丝刀将WR*顺时针调整少许,接着复原外壳并再次通电测试,液晶显示器显示正常,至此,故障排除。

少许调整后虽然可以使液晶显示器暂时恢复正常工作,但随着使用时间的延长,故障很有可能还会反复。

因此,根本的解决办法还是更换一个半可调电位器。

【例3】一台AOC 17in液晶显示器,开机后黑屏,指示灯为橙色,其他没有任何反应。

分析与检修:根据故障现象,怀疑信号识别电路有问题,该机的行场同步输人信号电路如图所示。

首先检查了数据线和接口、接头等部位,没发现问题。

按照图中检查了行场同步信号传输通道上的相关阻容元件,也都正常。

怀疑U09有问题,测量其供电端14脚电压为
3.3V,正常,因此怀疑U09损坏。

更换一只六反相施密特触发器74HC14后,再次开机观察,故障排除。

U09损坏导致主控芯片收不到主机发来的行场同步信号,所以误判为无信号而保持在节能状态。

图例3行场同步输入信号电路
【例4】A0C LM1520液晶显示器,能正常显示,但调节按钮失效,刚开机时也不显示移动的白方块。

分析与检修:检查轻触按钮,有两个失效,更换后故障依旧。

换上正常机器上的驱动板,一切正常,故判断为驱动板的问题。

检查驱动板没有明显的元器件损坏迹象,分析如果EEPROM存储器损坏,一样会出现这样的故障。

于是将正常的驱动板EEPROM存储器里的文件备份出来,拆下故障机的EEPROM存储器,用编程器RF910重新写人正常的驱动程序,开机试验,一切正常,故障排除。

【例5】某17in液晶显示器,开机白屏。

分析与检修:根据经验,白屏一般是面板没有供电造成的,检查驱动板到面板的排线座,发现没有供电,顺着线路查找到一个跳线帽那里,跳线帽是3脚的,一边是3.3V,另一边是5V,中间到面板的供电,可以肯定这是面板供电的选择跳线帽,跳线帽中间的面板供电脚是和3.3V连接起的,结果是跳线帽接触不良引起面板没有3.3V供电而出现了白屏,清理后重新插好,故障排除。

【例6】明基FP557液晶显示器,面板按键失控。

分析与检修:经检查,发现面板的轻触开关有一个有漏电现象,更换此轻触开关后,故障爿0除。

【例7】优派VC710S液晶显示器,通电自动开机,图像中间有“模拟型号”提示菜单,
不能消除,按键板所有按键均失灵。

分析与检修:根据故障现象,怀疑按键板按键短路造成,将按键板连线和驱动板断开,开机后菜单消失,证明是按键板故障。

更换按键板上的几个按键后,故障排除。

【例8】一台DELL液晶显示器,能开机,接主机后全屏花屏,但菜单显示正常。

这种花屏并非分辨率不够的那种花屏,而很像一种花布的条纹。

分析与检修:打开机壳,测各电压是否正常,当测到3,3V时,发现此电压只有1.25V,断电后测该点对地阻值,发现近似短路,并且很热,此现象很怪,几乎短路还能有1.25V 的电压输出。

继续追查这条线路,最后发现这个电压是给主控芯片(Sealer)供电的,在芯片周围的一些小滤波电容测量时全是短路,于是怀疑可能芯片内部有短路。

焊下芯片再测,小电容两端阻值还是很小,说明芯片没问题,而这些小电容中肯定有一个是短路的,于是一一焊下测量,只焊了几个就找到了,确实是一小滤波电容短路。

更换后故障排除。

【例9】宏基(ACER)FP450液晶显示器,图像彩色不正常(缺红色和蓝色)。

分析与检修:先查看数据线,发现VGA接口线插头后的电缆扭曲较严重,拆机后,用万用表测VGA电缆线,发现1脚(红色)和3脚(蓝色)已不通,更换VGA电缆线后,故障排除。

【例10】一台宏基ACERˉAL922液晶显示器,使用VGA接口输人信号时出现间歇性黑屏故障。

分析与检修:因为该类机具有DVI和VGA双输入接口,为了迅速判断故障是由于高压电路故障还是由输入信号电路故障造成,首先从显示器的DVI接口输入信号,结果显示正常,证明驱动板、高压电路等没有故障,故障范围缩小到VGA信号输人电路。

此电路造成的液晶显示器黑屏故障,多为行场同步脉冲不正常所引起的。

因此重点检查该电路,未发现明显损坏的元器件;用双踪示波器同时测量驱动板上的YGA信号输入插座的行场同步脉冲,发现在故障出现时行场同步脉冲减小约二分之一。

顺同步脉冲传递电路仔细查找,发现有一小段绿色霉斑隆起,将霉斑清除后,故障消失。

分析故障为霉斑处漏电使行场同步脉冲短路所致。

【例11】TCL 15in液晶显示器,他人修过,不能开机。

分析与检修:首先检查各供电点电压,5V、3.3V等均正常。

重写MCU程序后通电可以开机,但是无背光。

检查驱动板去高压板插座,发现BL控制信号电路虚焊(其他维修人员焊过),重新焊好后故障排除。
