防爆单回路数显表
NCPCDE防爆数显压力控制器操作手册说明书
NCPCDE防爆数显压力控制器操作手册一、概述与应用NCPCDE防爆数显压力控制器是集压力测量、显示、输出、控制于一体的智能数显压力测控传感器。
NCPCDE 智能压力控制器采用纯电子结构的设计,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂的放大器作放大处理进行高精度的A/D 转换器转换成数字信号,经过运算处理进行控制两路开关输出,对控制系统压力进行控制。
该智能数字压力开关使用灵活,操作简单,调试容易,安全可靠。
应用:➢空压设备与气动设备➢水泵设备与水处理工程➢液压设备与流体工程➢制药设备与石化工程➢环保设备与环境工程➢实验设备与测量控制二、产品特点★ 4 位红色高亮LED 显示当前压力值,无视值误差。
★开关输出值可任意设定不受传统压力开关机械回差限制★开关动作输出复位值可自由设置且可设定动作与复位延时值★面板LED 灯与开关动作同步发光指示,便于现场观察与设备维护★本体设组合按键无需其它工具即可可方便现场调整各参数★0/4~20mA 输出可调,输出上限与下限对应值可调整方便各种场合应用三、技术参数★电源:12-30VDC★空载电流:≤30mA,DC24V供电★显示范围:4 位红色 LED,-999-9999★综合精度:≤0.5 F.S★稳定性:≤0.3 F.S/年★模拟输出:3W 0/4-20mA 可调精度度:≤0.5F.S负载 RA: ≤500Ω★开关输出类型:PNP/NPN可调开关输出电流:≤500mA开关响应时间:≤10Ms 开关电压降:<1V开关输出精度:≤0.5F.S★线路保护:反相、过载、短路保护★介质温度:-20~85℃★环境温度:-20~60℃★储存温度:-30~60℃★表头外壳:工程塑料★传感器壳体:304 不锈钢/电镀铝合金★接液材质:304/316L不锈钢★防护等级:IP67电气连接:M12 连接器一般常用压力范围等级常用压力范围等级名称压力范围Bar 1510 16 25 60 100 160 250 400 600PSI 15 75 145 230 370 900 1500 2300 3600 6000 9000过载压力X 5 X 3 X 2 X 1.5X1.3破坏压力X 6 X 4 X 3 X 2X1.6四、安装与接线★机械安装一般为过程连接为外螺纹式,可直接装在液压管路上。
柯力 ex-xk3118k 防爆型电子称重仪表 使用说明书
防爆型电子称重仪表Ex-XK3118K使用说明书2014年7月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书,以备查阅宁波柯力传感科技股份有限公司目录第一章仪表说明 (2)第一节安装连接及特性说明仪表概述 (2)第二节防爆等级介绍 (2)第三节安装连接及特性说明 (2)第四节按键与指示说明 (3)第二章标定调试 (4)第一节标定方法 (4)第二节内码显示 (5)第三节错误信息提示 (5)第三章基本操作和参数设置 (5)第一节基本操作 (5)第二节参数设置 (6)第四章通讯格式说明 (6)第一节连续方式通讯格式 (6)第二节指令通讯格式 (8)第五章信息提示 (9)2防爆型电子称重仪表使用注意事项宁波柯力传感科技股份有限公司生产的Ex-XK3118K 防爆型电子称重仪表经国家级仪器仪表防爆安全监督检验站(NEPSI )检验认可,防爆安全性能符合GB3836.1-2010、GB3836.2-2010、GB3836.4-2010和GB3836.20-2010的有关要求,防爆标志为Exd[ia ⅡCGa]ⅡBT6Gb ,防爆合格证号GYB14.1688X 。
用户在使用安装该产品时,需注意以下事项:1.该产品的使用环境温度范围为:-10℃~+40℃。
2.产品安装、使用和维护严格遵守“严禁带电开盖”的原则。
3.选用的阻燃密封电缆护套外径应与电缆引入装置密封圈内径相适应。
外购的电缆引入装置的使用,维护应遵守其产品使用说明书有关规定。
4.产品设有接地端子,用户在安装使用时应可靠接地。
5.本安输出参数及外部参数如下:最大外部参数最高输出电压Uo(V)最大输出电流Io(mA)最大输出功率Po(W)Co(µF)Lo(mH)6.32400.378150.3应用表格中最大外部参数时,应注意下列要求:-当外部电路仅含分布电容或分布电感时,例如电缆的分布电容和电感,允许的最大外部参数为表格允许值;-对于同时存在电容和电感的外部电路(不包括电缆分布参数),当电容或电感不超过表格中Co ,Lo 的1%时,允许的最大外部参数为表格允许值;-对于同时存在电容和电感的外部电路(不包括电缆分布参数),当电容和电感均大于表格中Co ,Co ,Lo 的1%时,允许的最大外部参数为表格允许值的50%;6.使用现场不存在对铝合金外壳有腐蚀作用的有害气体。
T100XD防爆称重显示器说明书
T100XD防爆称重显示器说明书
一、显示器说明
1、样速度:10次/秒。
2、传器灵敏度范围:1.5-3mV/V。
3、分度:1/2/5/10/20/50可选。
4、显示:6位LCD/LED,6个状态指示。
5、大屏幕显示接口(可选)、采用串行输出方式、电流环信号,传输距离≤50米。
6、通讯接口(可选):RS232C。
波特率1200/2400/4800/9600可使用电源:蓄电池DC6V/4AH(当电源电压小于5.4V时,显示Bat_lo 报警)。
7、使用温度、湿度:0-40℃、<85%RH-25-55℃
二.键盘功能
1、功能:在称重状态时,按此键大于5秒,进入用户设置模式。
按此键小于5秒,进入计数状态。
2、在计数状态时,按此键进入取样样本数输入状态。
3、去皮:在称重状态时,按此键去除皮重。
4、置零:在称重状态时,按此键重量显示为零。
5开/关:在关机状态时,按此键开机,在开机状态,按此键关机。
(A12E无此键)。
三.传感器与仪表的连接
1、传器的接采用9芯插头座,图2-3标注了各引脚的意义。
2、使用四芯屏蔽电缆,本仪表无长线补偿。
3、传感器与仪表的联接必须可靠,传感器的屏蔽线必须可靠接地。
联接线不允许在仪表通电的状态下进行插拔,防止静电损坏仪表或传感器。
4、传器和仪表都是静电敏感设备,在使用中必须切实采取防静电措施,严禁在秤台上进行电焊操作或其他强电操作。
在雷雨季节,必须落实可靠的避雷措施,防止因雷击造成传感器和仪表的损坏,确保操作人员的人身安全和称重设备及相关设备的安全运行。
GXGS-8808多功能数显表说明书
0-1300 -1999-9999 -1999-9999 -1999-9999 -1999-9999 -1999-9999
-5-
PDF 文件使用 "pdfFactory Pro" 试用版本创建
17
线性
20
Pt100
21
Cu100
22
Cu50
25
线性
4-20mA 313.59Ω 164.27Ω 82.13Ω 0-400Ω
11
回差
P2h
1
12
报警方式
P2c
30
下限报警
13
第三报警值
SP3
数字
14
回差
P3h
1
15
报警方式
P3c
31
上限报警
16
第四报警值
SP4
数字
17
回差
P4h
1
18
报警方式
P4c
30
下限报警
19
电流输出方式
out
0051
20
电流输出零点对应的量程
odo
数字
21
电流输出满度对应的量程
oup
数字
22
第一路电流输出零点校正
六、面板键与显示功能
SET+设定键:在设定状态下按一下该键,设置程序向下进一步,与“SET-”键同时按下,则中途退 出设定。
>·位移键:在设定状态下按一下该键,小数点向右移一位,小数点闪烁位为当前设定位。 ∨ 减键:在设定状态下按一下该键,当前设定位数字减 1,长时间按下该键,有递减作用,并有借 位功能。 ∧ 加键:在设定状态下按一下该键,当前设定位数字加 1,长时间按下该键,有递加作用,并有进 位功能。 SET-设定键:在设定状态下按一下该键,设置程序向上倒退一步,与“SET+”键同时按下,则中途 退出设定。 四位数码管显示测量过程量(PV),直接显示工程量;光柱指示测量过程量,用百分比表示。 A1、A2、A3、A4 灯亮分别表示第一、第二、第三、第四报警显示。
swp-d80数显表说明书

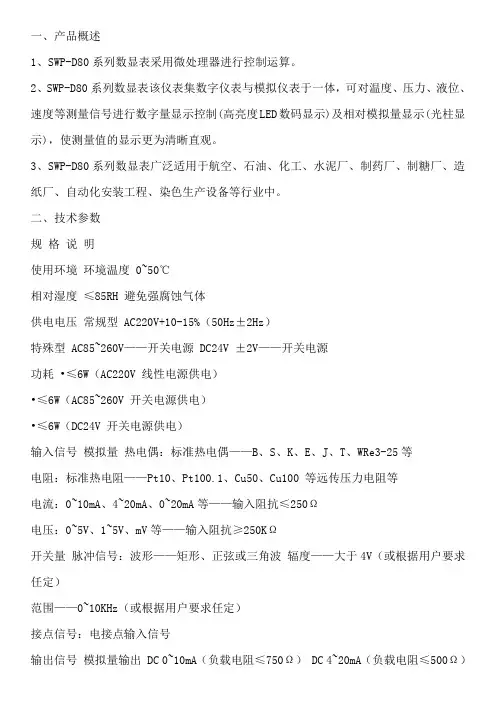

一、产品概述1、SWP-D80系列数显表采用微处理器进行控制运算。
2、SWP-D80系列数显表该仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观。
3、SWP-D80系列数显表广泛适用于航空、石油、化工、水泥厂、制药厂、制糖厂、造纸厂、自动化安装工程、染色生产设备等行业中。
二、技术参数规格说明使用环境环境温度 0~50℃相对湿度≤85RH 避免强腐蚀气体供电电压常规型 AC220V+10-15%(50Hz±2Hz)特殊型 AC85~260V——开关电源DC24V ±2V——开关电源功耗•≤6W(AC220V 线性电源供电)•≤6W(AC85~260V 开关电源供电)•≤6W(DC24V 开关电源供电)输入信号模拟量热电偶:标准热电偶——B、S、K、E、J、T、WRe3-25等电阻:标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等电流:0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω电压:0~5V、1~5V、mV等——输入阻抗≥250KΩ开关量脉冲信号:波形——矩形、正弦或三角波辐度——大于4V(或根据用户要求任定)范围——0~10KHz(或根据用户要求任定)接点信号:电接点输入信号输出信号模拟量输出 DC 0~10mA(负载电阻≤750Ω) DC 4~20mA(负载电阻≤500Ω)DC 0~5V(负载电阻≥250KΩ) DC 1~5V(负载电阻≥250KΩ)开关量输出继电器控制输出-继电器ON/OFF带回差。
AC 220V/3A DC 24V/5A(阻性负载)可控硅控制输出-SCR(可控硅过零触发脉冲)输出,0.5A/400V固态继电器输出-SSR(固态继电器控制信号)输出,6~24V/30mA(电压不可调)双向可控硅输出-SOT可控硅输出,5A/400V通讯输出接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等波特率——300~9600bps 仪表内部自由设定馈电输出 DC 24V 负载≤30mA测量精度±0.2%FS±1字或±0.5%FS±1字分辨率±1字测量范围 -1999~9999字显示方式 -1999~9999字测量值显示 -1999~9999字设定值显示发光二级管工作状态显示方式控制/报警方式为带回差上限或下限报警(用户可自由设定)控制精度±1字温度补偿 0~50℃数字式温度自动补偿打印控制可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等),打印接口为RS-232C打印精度同仪表精度参数设定面板轻触式按键设定、参数设定值断电后永久保存、参数设定值密码锁定保护方式输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、电源欠压自动复位、工作异常自动复位(Watch Dog)三、产品型号SWP-D80数字显示控制仪1、SWP-D823/821系列双路数字显示控制仪SWP-D823-022-23/23-HL/HL SWP-D823-011-23/23-HL/HLSWP-D823-822-23/23-HL/HL SWP-D823-811-23/23-HL/HLSWP-D823-222-23/23-HL/HL SWP-D823-211-23/23-HL/HLSWP-D823-020-23/23-HL/HL SWP-D823-010-23/23-HL/HLSWP-D823-021-23/23-HL/HL SWP-D823-012-23/23-HL/HLSWP-D823-022-23/12-HL/HL SWP-D823-011-23/12-HL/HLSWP-D823-822-23/12-HL/HL SWP-D823-811-23/12-HL/HLSWP-D823-222-23/12-HL/HL SWP-D823-211-23/12-HL/HLSWP-D823-020-23/12-HL/HL SWP-D823-010-23/12-HL/HLSWP-D823-021-23/12-HL/HL SWP-D823-012-23/12-HL/HLSWP-D823-022-23/08-HL/HL SWP-D823-011-23/08-HL/HLSWP-D823-822-23/08-HL/HL SWP-D823-811-23/08-HL/HLSWP-D823-222-23/08-HL/HL SWP-D823-211-23/08-HL/HLSWP-D823-020-23/08-HL/HL SWP-D823-010-23/08-HL/HLSWP-D823-021-23/08-HL/HL SWP-D823-012-23/08-HL/HLSWP-D821-022-23/23-N SWP-D821-00-23/23-N SWP-D821-822-23/23-N SWP-D821-80-23/23-N SWP-D821-222-23/23-N SWP-D821-20-23/23-N SWP-D821-020-23/23-N SWP-D821-00-23/23-N SWP-D821-022-23/12-N SWP-D821-00-23/12-N SWP-D821-822-23/12-N SWP-D821-80-23/12-N SWP-D821-222-23/12-N SWP-D821-20-23/12-N SWP-D821-020-23/12-N SWP-D821-00-23/12-N SWP-D821-022-23/08-N SWP-D821-00-23/08-N SWP-D821-822-23/08-N SWP-D821-80-23/08-N SWP-D821-222-23/08-N SWP-D821-20-23/08-N SWP-D821-020-23/08-N SWP-D821-00-23/08-N2、SWP-D805系列PID自整定控制仪SWP-D805-020-23-HL SWP-D805-010-23-HL SWP-D805-020-22-HL SWP-D805-010-22-HL SWP-D805-020-21-HL SWP-D805-010-21-HLSWP-D805-020-20-HL SWP-D805-010-20-HL SWP-D805-020-19-HL SWP-D805-010-19-HL SWP-D805-020-18-HL SWP-D805-010-18-HLSWP-D805-020-17-HL SWP-D805-010-17-HL SWP-D805-020-16-HL SWP-D805-010-16-HL SWP-D805-020-15-HL SWP-D805-010-15-HLSWP-D805-020-14-HL SWP-D805-010-14-HL SWP-D805-020-13-HL SWP-D805-010-13-HL SWP-D805-020-12-HL SWP-D805-010-12-HLSWP-D805-020-11-HL SWP-D805-010-11-HL SWP-D805-020-10-HL SWP-D805-010-10-HL SWP-D805-020-09-HL SWP-D805-010-09-HLSWP-D805-020-08-HL SWP-D805-010-08-HL SWP-D805-020-07-HL SWP-D805-010-07-HL SWP-D805-020-06-HL SWP-D805-010-06-HLSWP-D805-020-05-HL SWP-D805-010-05-HL SWP-D805-020-04-HL SWP-D805-010-04-HL SWP-D805-020-03-HL SWP-D805-010-03-HLSWP-D805-020-02-HL SWP-D805-010-02-HLSWP-D805-020-01-HL SWP-D805-010-01-HL3、SWP-D815系列PID外给定控制仪SWP-D815-020-23/12-HL SWP-D815-010-23/12-HL SWP-D815-020-23/08-HLSWP-D815-010-23/08-HL SWP-D815-020-12/12-HL SWP-D815-010-12/12-HLSWP-D815-020-23/22-HL SWP-D815-010-23/22-HL SWP-D815-020-23/21-HLSWP-D815-010-23/21-HL SWP-D815-020-12/20-HL SWP-D815-010-12/20-HLSWP-D815-020-23/19-HL SWP-D815-010-23/19-HL SWP-D815-020-23/18-HLSWP-D815-010-23/18-HL SWP-D815-020-12/17-HL SWP-D815-010-12/17-HLSWP-D815-020-23/16-HL SWP-D815-010-23/16-HL SWP-D815-020-23/15-HLSWP-D815-010-23/15-HL SWP-D815-020-12/14-HL SWP-D815-010-12/14-HL SWP-D815-020-23/13-HL SWP-D815-010-23/13-HL SWP-D815-020-23/11-HL SWP-D815-010-23/11-HL SWP-D815-020-12/10-HL SWP-D815-010-12/10-HL SWP-D815-020-23/09-HL SWP-D815-010-23/09-HL SWP-D815-020-23/07-HL SWP-D815-010-23/07-HL SWP-D815-020-12/06-HL SWP-D815-010-12/06-HL SWP-D815-020-23/05-HL SWP-D815-010-23/05-HL SWP-D815-020-23/04-HL SWP-D815-010-23/04-HL SWP-D815-020-12/03-HL SWP-D815-010-12/03-HL SWP-D815-020-23/02-HL SWP-D815-010-23/02-HLSWP-D815-020-23/01-HL SWP-D815-010-23/01-HL4、SWP-D825系列PID阀位控制仪SWP-D825-020-23/12-HL SWP-D825-010-23/12-HL SWP-D825-020-23/08-HL SWP-D825-010-23/08-HL SWP-D825-020-12/12-HL SWP-D825-010-12/12-HL SWP-D825-020-23/22-HL SWP-D825-010-23/22-HL SWP-D825-020-23/21-HL SWP-D825-010-23/21-HL SWP-D825-020-12/20-HL SWP-D825-010-12/20-HL SWP-D825-020-23/19-HL SWP-D825-010-23/19-HL SWP-D825-020-23/18-HL SWP-D825-010-23/18-HL SWP-D825-020-12/17-HL SWP-D825-010-12/17-HL SWP-D825-020-23/16-HL SWP-D825-010-23/16-HL SWP-D825-020-23/15-HL SWP-D825-010-23/15-HL SWP-D825-020-12/14-HL SWP-D825-010-12/14-HL SWP-D825-020-23/13-HL SWP-D825-010-23/13-HL SWP-D825-020-23/11-HL SWP-D825-010-23/11-HL SWP-D825-020-12/10-HL SWP-D825-010-12/10-HL SWP-D825-020-23/09-HL SWP-D825-010-23/09-HL SWP-D825-020-23/07-HL SWP-D825-010-23/07-HL SWP-D825-020-12/06-HL SWP-D825-010-12/06-HL SWP-D825-020-23/05-HL SWP-D825-010-23/05-HL SWP-D825-020-23/04-HL SWP-D825-010-23/04-HL SWP-D825-020-12/03-HL SWP-D825-010-12/03-HL SWP-D825-020-23/02-HL SWP-D825-010-23/02-HLSWP-D825-020-23/01-HL SWP-D825-010-23/01-HL5、SWP-D835系列手动操作器SWP-D835-020-23/12-HL SWP-D835-010-23/12-HL SWP-D835-020-23/08-HL SWP-D835-010-23/08-HL SWP-D835-020-12/12-HL SWP-D835-010-12/12-HL SWP-D835-020-23/22-HL SWP-D835-010-23/22-HL SWP-D835-020-23/21-HL SWP-D835-010-23/21-HL SWP-D835-020-12/20-HL SWP-D835-010-12/20-HL SWP-D835-020-23/19-HL SWP-D835-010-23/19-HL SWP-D835-020-23/18-HL SWP-D835-010-23/18-HL SWP-D835-020-12/17-HL SWP-D835-010-12/17-HL SWP-D835-020-23/16-HL SWP-D835-010-23/16-HL SWP-D835-020-23/15-HL SWP-D835-010-23/15-HL SWP-D835-020-12/14-HL SWP-D835-010-12/14-HL SWP-D835-020-23/13-HL SWP-D835-010-23/13-HL SWP-D835-020-23/11-HL SWP-D835-010-23/11-HL SWP-D835-020-12/10-HL SWP-D835-010-12/10-HL SWP-D835-020-23/09-HL SWP-D835-010-23/09-HL SWP-D835-020-23/07-HL SWP-D835-010-23/07-HL SWP-D835-020-12/06-HL SWP-D835-010-12/06-HL SWP-D835-020-23/05-HL SWP-D835-010-23/05-HL SWP-D835-020-23/04-HL SWP-D835-010-23/04-HL SWP-D835-020-12/03-HL SWP-D835-010-12/03-HL SWP-D835-020-23/02-HL SWP-D835-010-23/02-HLSWP-D835-020-23/01-HL SWP-D835-010-23/01-HL。
防爆显示操作箱使用说明书
输入,以实现所需的控制功能。键盘安全栅上的接线排 T1、T2 和 T3 是接地端,一定
要连接到仪表的信号地,否则不能达到防爆要求。
4.4 接线排的接线端子的定义
隔爆箱的进线和出线都应经过接线腔中的接线排转接。接线排各接线端子的编号从
1---25,接线端子有两排,隔爆箱内设备的连线接到接线排的内侧,在隔爆箱出厂时已
键盘和键盘安全栅、键盘安全栅和仪表间的连接示意见图 7。
5
仪表键盘
键盘导带
控制键盘
至仪表信号地
1 C2
键
D1
10 盘 .
T1 安 .
T2 T3 全
.
D13
栅
1
1
C1
C3
9
9
至控制设备 转接导带
仪表
图 7. 键盘和键盘安全栅、键盘安全栅和仪表间的连接示意
仪表键盘导带的 9 芯连接器插入键盘安全栅的插头 C1,注意导带连接器的脚 1 和
注1:9506-005X系列与9506-006X系列仅在结构上有区别:9506-005X系列产品的防爆
结合面(隔爆箱上下盖之间)为平面型,适用于气体防爆场合;而9506-006X系列产
品的防爆结合面为密封圈型,适用于固体粉尘防爆场合。
4.0 内部连线
4.1 仪表和传感器安全栅 9506-0031 的连接 见图 5
端子编号
功能说明
8
4-20mA 电流
9
信号地
10
0-10V
6
端子 11---14 用于串行接口连线,端子功能定义如下,见表 2。
表 2 串行接口连线
端子编号
RS232 和 20mA 电流环
RS485
RS422
数显仪表多功能说明书-1
(c) 要确保输入电压,电流相对应,相序一致,方向一致;否则会出现数值和符号错误(功率 和电能).
绝 缘:信 号,电 源,输 出 端 子 对 壳 电 阻> 5 MΩ
耐 压,信 号 输 入,电 源,输 出 间> A C 2 K V
2 尺寸: S□:120*120*106mm 9S 9 □: 6*96*95mm
2 重量: S□:0.6KG
9S 0 □: .5KG
2. 安装与接线
2.1 仪表尺寸
安装尺寸:a×b 开孔尺寸:s×y 面板尺寸:l×h (单位mm)
可编程遥控/报警继电器输出 容量5A/250VAC 5A/30VDC 可编程报警电量,开关输入,模拟输入或者遥控方式 遥测开关输入测量,无源干结点输入 可编程关联报警输出
电量:0.5 频率:±0.1Hz 有 功 电 能 :0 . 5 S 无功电能:1 模 拟 输 入 :0 . 5 高清液晶显示
工作温度 1 :- 0-55ºC 储存温度 2 :- 0-75ºC
(通信校验位设置,修改后需重启) (遥控模式) (温湿度报警设置) (电测量报警设置)
(另三路报警设置类似)
(另三路变送设置类似)
操作说明: (a) 第三层菜单的数据(或选项)更改后,要按“ ”健退到第二层菜单,才能起效,如果按
3. 2 编程操作中按键的使用 四按键的常用功能: “ ”键和“ ” 键用于同层菜单的切换键或数值的加减;“MENU” 键用于菜 单上退或进入编程界面,“ ”为用于进入下层菜单或修改数值后的确认。 数显界面下如何实现个十百千位的增减: 个位数的增减:“ ”(按“ ”可以加数据0-9循环) 十位数的增减:进行十位数字量的增(减)时,可以按“ ”进行移位操作, 然后在按“ ”进行加大或减小 百位数的增减:进行百位数字量的增(减)时,可以按“ ”进行移位操作, 然后在按“ ”进行加大或减小 千位数的增减:进行千位数字量的增(减)时,可以按“ ”进行移位操作, 然后在按“ ”进行加大或减小 例如在菜单项目 INPT-PT-0001 下,若按“ ”会变成 INPT-PT-0002;若按 “ ”键可以对十位进行加减操作此时,若再按“ ”会变成 INPT-PT-0012; 若再按“ ”后可以对百位进行加减操作, 若再按“ ”键会变成 INPT-PT-0112,若再按“ ”可以对千位进行加减操作, 若再按“ ”键会变成 INPT-PT-1112. 3. 3 编程操作 3. 3. 1 菜单结构
FB系列智能防爆数显控制仪表
兖州鑫泉工业自动化有限公司,公司自主研制开发FB系列智能防爆数显控制仪表,采用最新微处理器技术,充分结合国内工业生产环境的具体要求,引进国
际先进的电子技术及设备,严格按照ISO9001标准组织生产。
所有产品都经过
严格的质量检验,品质可靠,性能优异。
用户遍布全国二十多个省市的石油、
化工、制药行业。
1、性能概述
FB系列防爆型数显测控仪表,是针对易燃易爆区开发研制的智能型仪表。
采用精密铸铝隔爆外壳,适用于IIB、IIC类易燃易爆环境。
防爆等级有ExdⅡBT6、ExdⅡCT6、ExiaⅡCT6三种。
面板配置防爆按键,可就地调整、修改仪表
参数。
壁挂式安装结构,便于现场就地安装与操作。
可与各种传感器或变送器配
套构成各种量程的温度、压力、液位、流量、电流、电压、频率等测控系统。
仪表采用微处理器进行控制运算,性能稳定可靠。
WATCHDOG电路掉电保护、数字滤波等先进技术,使整机具有很强的稳定性和抗干扰能力。
多种标准信号
自由输入,输入类型、量程等编程设定,适用范围广泛。
多路输出采用模块化
结构,上、下限报警;SSR驱动;变送输出;变送器配电;通讯接口等功能灵
活配置。
XK3150-Exd隔爆仪表说明书中文150723
浙制00000690号XK3150-Exd防爆型称重仪表使用说明书宁波朗科精工技术有限公司注意事项由宁波朗科精工技术有限公司生产的XK3150-Exd型防爆型称重仪表国家级仪器仪表防爆安全监督检验站(NEPSI)检验,符合GB3836.1-2010、GB3836.2-2010、GB3836.4-2010和GB3836.20-2010标准的有关要求,其防爆标志为Ex d [ia Ga]ⅡB T6 Gb,防爆合格证号为GYB12.1139X。
本次认可的产品使用应遵循下列事项如下:1、产品防爆合格证号后缀“X”代表产品使用有特殊要求:涉及隔爆接合面的维修须联系产品制造商。
2、产品安全栅本安端参数:YB958H安全栅:U0=7.5V; I0=560mA ; P0=1.1W; C0=11μF; L0=70μH。
YB964H安全栅:U0=12V; I0=12mA ; P0=38mW; C0=1.0μF; L0=160mH。
3、产品使用环境温度:-10℃~+40℃。
4、产品隔爆部件现场使用应遵守“严禁带电开盖”的原则。
5、电缆引入口必须配用经防爆检验认可、具有防爆等级为Ex dⅡB、螺纹规格为G1/2的电缆引入装置, 与壳体构成的隔爆螺纹接合面啮合扣数应不小于5扣。
同时,电缆引入装置的使用必须符合其使用说明书的要求。
6、产品外壳设有接地端子,用户在安装使用时应可靠接地。
7、用户不得自行更换该产品的零部件,应会同产品制造商共同解决运行中出现的故障,以杜绝损坏现象的发生。
8、用户在安装、使用和维护本产品时须同时遵守产品使用说明书、GB3836.13-1997“爆炸性气体环境用电气设备第13部分:爆炸性气体环境用电气设备的检修”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)”、GB3836.16-2006“爆炸性气体环境用电气设备第16部分:电气装置的检查和维护(煤矿除外)”和GB50257-1996“电气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范”和的有关规定。
PD194E&Z系列数显多功能网络电力仪表
◆ 该装置必须有专业人员进行安装与检修 ◆ 在对该装置进行任何内部或外部操作前、必须切断输入
信号和电源; ◆ 始终使用合适的电压检测装置来确定仪表各部位无电
压 ◆ 提供给该装置的电参数需在额定范围内
下述情况会导致装置损坏或装置工作的异常: ◆ 辅助电源电压超范围 ◆ 配电系统频率超范围 ◆ 电流或电压输入极性不正确 ◆ 带电拨通信插头 ◆ 未按要求连接端子连线
●
双向计量
●
复费率
2 套 12 时段 4 种费率
需量
U I P Q 滑差 ●
电能脉冲 无源干节点
2
变送输出 4-20mA/0-5V 开关输入 无源干节点
继电器 输出
AC250V5A 遥控/报警
通讯
RS485 接口
1
M0DBUS-RTU
直流测量
0-20mA
显示方式
2S4+ ● ● ● ● ● ●
PD194E-2S□ 2S9 2S9+ 2S7 2S7+ ●● ●●
●
●
●
●
9S7+
●
●
●
●
●
●
●
●
●
●
2
2
2
2
1
2
1
2
4
PD194E/Z 系列数显多功能网络电力仪表用户手册
M0DBUS-RTU
直流测量
0-20mA
显示方式
3 排共 12 个数码管显示
型号
产品功能
三相电压
实时测 三相电流
量
功率频率
有功电能
电能计 无功电能
量
双向计量
EST101型防爆静电电压表 (说明书)
·本安防爆,安全性好!·数字保持,读数方便!·数字显示,分辨率高!·测量准确,显示迅速!·体积小,重量轻!·欠压指示,确保准确!·用途广泛,携带方便!·耗电极小,使用方便!·可靠性高,保修两年!EST101型防爆静电电压表(使用说明书)北京市劳动保护科学研究所一. 概述EST101型防爆静电电压表是在吸收国内外先进静电仪表的基础上,经广大用户多年使用并多次改进的新型高性能、低价格静电电压表(静电电位计)。
本仪表防爆性能好,防爆标志为iaⅡCT6。
能在各类爆炸性气体(如汽油、二硫化碳、市用煤气、乙烯、乙炔、氢、苯等)中使用。
防爆合格证编号为:CJEx02.4.031。
符合国家标准要求。
本仪表适用于测量带电物体的静电电压(电位),如导体、绝缘体、及人体等的静电电位。
还可测量液面电位及检测防静电产品性能等。
广泛适用于石油、化工、油库、消防、电子、国防、航天、天然气、印刷、纺织、印染、橡胶、塑料、喷涂、医药等科研、生产、储运安全管理部门中有关静电的测量。
是现场静电检测的理想仪表二、特点●能在各类爆炸性环境中使用,防爆性能好,防爆标志为ExiaⅡCT6.防爆合格证编号为:CJEx02.4.031●数字显示,分辨率高。
●有读数保持功能。
读数准确方便。
●非接触式旧子测量,对被测物体影响小。
●测量准确迅速。
测量速率约3次/秒。
●体积小,重量轻,携带方便。
●耗电省,一节电池能连续工作达200小时,或间断约一年。
•有电池欠压显示,确保测量准确。
•使用大规模集成电路,可靠性高。
•用途范围广。
使用方便。
•保修两年,用户使用放心。
三。
主要技术指标1. 本质安全防爆型, 防爆标志:ExiaⅡCT6。
2.非接触式测量。
输入阻抗>1016Ω.输入电容<1PF。
3. 测量范围: ±100V - ±50KV。
(测量范围可以扩展)。
数显单项智能电流表说明书
显示符号注释说明
字符 面板显示 文字说明
CODE
菜单密码
SET
输入设置
CT.I AO DO
电流变比 变送输出 开关量输出
表2
字符 面板显示 文字说明
CONN
通讯
ADD
通讯地址
BUD SAVE
波特率
询问是否保存设置, 按回车键保存,按菜 单键放弃保存
Rs485 通讯
通讯部分适用于用户进行后台连接,此说明书上无此部分,如需通讯部分 材料请与我公司技术人员联系,我公司将提供电子版的通讯说明。
安装及接线
3.1 外形及安装开孔尺寸(单位mm)
仪表外形 96方形
面板尺寸
宽
高
96
96
壳体尺寸
宽
高
深
90
90
85
表1
安装开孔尺寸
宽
高
91
91
3.2 安装方法
在固定配电柜开好对应大小的孔;取出仪表,松开螺丝,取下固定支 架 ; 仪 表 由 配电柜门前插入安装孔;从配电柜门后仪表上插入仪表固定支架, 并拧紧螺丝固定仪表。
ห้องสมุดไป่ตู้
编程与使用
4.1面板说明
显示电流测量值
报警指示
左键 右键
回车键 菜单键
4.2 按键说明
“ ”左键:进入菜单结构后为左翻页或数字递减。 “ ”右键:进入菜单结构后为右翻页或数字递增,测量状态下切换显示
开关量页面。 “ ”菜单键:在测量界面时点按为进入编程模式,在编程模式中起上
退作用,退回到前一级菜单。 “ ”回车键:用于进入下层菜单或修改参数后的确认,编程模式中,对
数显单相智能电流表使用说明书
NHR-1100系列简易型单回路数字显示控制仪
NHR-1100系列简易型单回路数字显示控制仪概述NHR1100系列简易测量显示控制仪采用模块化结构方案,结构简单、操作方便、性价比高,适用于塑料、食品、包装机械等行业。
单路输入,双屏LED数码显示。
具备33种信号输入功能,可任意选择输入信号类型,测量精度为0.3%。
热电阻\热电偶信号分辨率可切换:1℃或0.1℃。
具备上下限报警功能,带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485串行接口,采用标准MODBUS RTU通讯协议。
带DC24V馈电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定,参数设置断电永久保存。
仪表面板160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型)72*72mm(F型)48*48mm(H型)参数功能注:以上参数为仪表全部参数,如果不是全功能仪表,则未选功能所对应的参数将不予显示。
仪表接线图规格尺寸为A、B、C、D、E型接线图注:横竖式仪表后盖接线端子方向不一样,见示意图1。
图一★注:上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。
如RS485通讯功能和变送输出功能在同一组OUT接线端子上,只能选择一种。
仪表选型NHR-1100□-□-□/□/□( )-□-( )①②③④⑤⑥⑦备注:1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
例1:NHR-1100A-55-0/2/P(24)-A例2:NHR-1100C-27-0/X/X-D返回上一页 >>。
33H1及EXD331两款防爆仪表参数比对
两款仪表性能参数对比说明:一、33H1‐00000‐A00‐J00‐XX关键参数1) 防尘式 220VAC供电 4-20mA输出2) 防爆等级:Ex nAnL[nL]IICT5/DIP A22 TA100℃,适用于气体2区和粉尘22区危险环境,3)无法配梅特勒专用隔爆箱外观及选型指南如下:二、EXd331‐00000‐A00‐000关键参数a) 220VAC供电 4-20mA输出b) 防爆等级: Ex d[ia] iaⅡC T6 DIPA21 TA T6 满足防爆标准最严要求。
c) 自带一体式隔爆箱外观及选型指南如下EXD331性能特点三、传感器说明3.1 仪表型号 MM CS S2 1100关键参数1) 容量:1100Kg2) 防爆等级:无3) 模块顶板、底板为碳钢,表面镀锌。
3.2 仪表型号 MM CS S2 1100XX关键参数a) 容量:1100Kgb) 防爆等级:ExiaⅡCT4‐T6c) 模块顶板、底板为碳钢,表面镀锌。
性能及特征如下◇ 数量:2套,每套3支◇ 额定输出 (0.85~1.15) mV/V◇ 非线性 0.02 %F.S◇ 滞后 0.02 %F.S◇ 重复性 0.02 %F.S◇ 输出温度影响Temperature Effect On Output 0.002 %R.O./℃ ◇ 零点温度影响Temperature Effect On Zero 0.003 %R.O./℃ ◇ 输入阻抗Input Impedance 410±15 Ω;390±15 Ω◇ 材质:模块顶板、底板为碳钢,表面镀锌。
◇ 防爆等级:ExiaⅡCT4-T6◇ 容量:1100Kg,5米线缆四、关于梅特勒‐托利多防爆仪表箱的选型指南隔爆箱规格及配置:注1: 上述型号隔爆IND331,已包括相应型号的隔爆箱,仪表,其作为一个整体使用。
注2: 除上述标准配置外,如有其他配置应用,请致电梅特勒托利多,共同探讨非标应用,谢谢!。
NHR-1100系列简易型单回路数字显示控制仪.
从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出,其方法是将仪表前面板两侧的锁扣向外侧拨开 , 然后抓住仪表的前面板向外拔 , 即可使表芯与表壳分离。
在回装时 , 将表芯插入表壳后一定要推紧 , 并将锁扣锁紧 , 以保证防护标准。
产品介绍1 显示面板外观结构图2 选型表NHR-1100系列单回路数字显示控制仪 (简易型(1 PV显示窗 (测量值 (2 SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值 (3 第一报警 (AL1和第二报警 (AL2指 (4 确认键 (5 移位键(6 减少键 (7 增加键面板使用说明书- 1 -版本号:1100-091217系列备注 :1路继电器 (带有常开常闭触点触点容量:AC220V/3A、 DC30V/5A (阻性负载2路继电器 (仅一组常开触点触点容量:AC220V/3A、 DC30V/5A (阻性负载示灯、运行灯 (RUN和输出灯 (OUTNHR-1100系列单回路数字显示控制仪(简易型 ,傻瓜式操作 ,0.3级测量精度 ,7款外型尺寸 , 双四位 LED 显示,可支持热电偶、热电阻、电压 (可开方运算、电流 (可开方运算及变送器输入 , 适用温度、压力、流量、液位、湿度等工业过程量的监测。
支持 2路报警功能,支持 1路变送输出或支持采用标准 MODBUS 协议的 RS485通讯接口, 1路 DC24V 馈电输出,输入端、输出端、电源端光电隔离, 100-240V AC/DC或 20-29V DC开关电源供电,标准卡入式安装,工作环境温度在 0-50℃,且相对湿度 5-85%RH无凝结。
规格尺寸为 H 的仪表,继电器触点容量:AC220V/0.6A、 DC30V/0.6A(阻性负载- 2 -注 :上述接线图中在同一组端子标有不同功能的 , 只能选择其中一种功能。
如RS485通讯功能和变送输出功能在同一组 OUT 接线端子上, 只能选择一种。
3 接线- 3 -4.1 一级参数设置在工作状态下 ,PV 显示 LOC,SV 显示参数字符:按增加、减少键来进行设置。
