建筑图纸上所有符号字母所代表的含义

建筑图纸上所有符号字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定

者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板B

2 屋面板WB

3 空心板KB4槽行板C B5折板 ZB6 密肋

板 MB 7 楼梯板TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板YB 10

吊车安全走道板DB

11墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15吊车梁 DL

16单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁QL 20 过梁

GL 21 连续梁LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁

WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架

KJ 32 刚架 GJ

33 支架 ZJ34柱 Z35 框架柱 KZ36构造柱 GZ37 承台 CT38设备基础 SJ

39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC

44 水平支撑SC45梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预

埋件 M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架 G 53 基础 J 54暗柱 AZ

在建筑设计图中, l 表示是梁、 ll 表示是连续梁、 ql 表示圈梁、 jl 表示基础梁、 tl 表示是梯梁、 dl 表示是地梁, z 表示柱、 gz 表示构造柱、kz 表示框架柱, m 表示是门、 c 表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定

者签名,校对人签名,并加盖出图章,注册执业章。

建筑图纸上所有符号字母所代表的含义

建筑图纸上所有符号字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB 10 吊车平安走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 持续梁 LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC

44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是持续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些体会,与博友共享。

一、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB

10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB 10 吊车安全走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表

示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

————————————————————————————————作者:————————————————————————————————日期:

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB 5折板ZB 6 密肋板MB7 楼梯板TB 8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB

11墙板QB12 天沟板TGB 13 梁L14屋面梁WL 15 吊车梁DL 16单轨吊DDL 17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL

22 基础梁JL 23 楼梯梁TL24框架梁KL 25框支梁KZL 26屋面框架梁WKL27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32刚架GJ

33 支架ZJ34 柱Z35 框架柱KZ 36构造柱GZ 37 承台CT 38 设备基础SJ39 桩ZH40 挡土墙DQ 41 地沟DG 42柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T46雨篷YP 47 阳台YT 48 梁垫LD49预埋件M50天窗端壁TD 51钢筋网W 52钢筋骨架G 53 基础J54暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

建筑图纸上所有符号-字母所代表地含义

建筑图纸上所有符号-字母所代表地含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板RB10吊车安全走道板 DB

11墙板QB12天沟板TGB13梁L14屋面梁 WL15吊车梁DL16单轨吊 DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL 22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁 WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ 33支架ZJ34柱 Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39 桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC

44水平支撑SC45梯T46雨篷RP47阳台RT48梁垫LD49预埋件M50 天窗端壁TD51钢筋网 W52钢筋骨架G53基础J54暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,I表示是梁、II表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、 kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明” 中,在各小项的前面有打上“"”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB 10 吊车安全走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC

44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋

板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10 吊车安全走道板DB

11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL

16单轨吊DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL

22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ

33支架ZJ34柱Z35框架柱KZ36构造柱GZ37承台CT38设

备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43 垂直支撑ZC

44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫LD49预

埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、

kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定

者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图

时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没

有打勾的,非该设计所采用的做法。

建筑图纸上所有符号字母所代表的含义

建筑图纸上所有符号字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定

者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上所有符号、字母所代表的含义

建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

建筑图纸上的符号字母所代表的意思

建筑图纸上的符号字母所代表的意思

图纸上字母代表含义

板 B ,屋面板 WB,空心板 KB,槽行板 CB,折板 ZB

密肋板 MB,楼梯板 TB,盖板或沟盖板 GB,挡雨板或檐口板 YB吊车安全走道板 DB,墙板 QB,天沟板 TGB

梁 L ,屋面梁 WL,吊车梁 DL,单轨吊 DDL,轨道连接 DGL

车挡 CD,圈梁 QL,过梁 GL,连续梁 LL,基础梁 JL,楼梯梁 TL 框架梁 KL,框支梁 KZL,屋面框架梁 WKL

檩条 LT,屋架 WJ,托架 TJ,天窗架 CJ,框架 KJ,刚架 GJ

支架 ZJ

柱 Z,框架柱 KZ,构造柱 GZ,承台 CT,设备基础 SJ,桩 ZH

挡土墙 DQ,地沟 DG,柱间支撑 DC,垂直支撑 ZC

水平支撑 SC,梯 T ,雨篷 YP ,阳台 YT ,梁垫 LD

预埋件 M ,天窗端壁 TD ,钢筋网 W ,钢筋骨架 G

基础 J ,暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”

的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ,宽约180mm--190mm)。

建筑图纸上的符号字母所代表的意思

建筑图纸上的符号字母所代表的意思

图纸上字母代表含义

板 B ,屋面板 WB,空心板 KB,槽行板 CB,折板 ZB

密肋板 MB,楼梯板 TB,盖板或沟盖板 GB,挡雨板或檐口板 YB吊车安全走道板 DB,墙板 QB,天沟板 TGB

梁 L ,屋面梁 WL,吊车梁 DL,单轨吊 DDL,轨道连接 DGL

车挡 CD,圈梁 QL,过梁 GL,连续梁 LL,基础梁 JL,楼梯梁 TL 框架梁 KL,框支梁 KZL,屋面框架梁 WKL

檩条 LT,屋架 WJ,托架 TJ,天窗架 CJ,框架 KJ,刚架 GJ

支架 ZJ

柱 Z,框架柱 KZ,构造柱 GZ,承台 CT,设备基础 SJ,桩 ZH

挡土墙 DQ,地沟 DG,柱间支撑 DC,垂直支撑 ZC

水平支撑 SC,梯 T ,雨篷 YP ,阳台 YT ,梁垫 LD

预埋件 M ,天窗端壁 TD ,钢筋网 W ,钢筋骨架 G

基础 J ,暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”

的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ,宽约180mm--190mm)。

建筑图纸上所有符、字母所代表的含义

建筑图纸上所有符、字母所代表的含义

在图纸上所有符号、字母所代表的含义:

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号

在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

在图纸上所有符号、字母所代表的含义:

1板B 2 屋面板WB 3 空心板KB 4 槽行板CB 5 折板ZB 6 密肋板MB 7 楼梯板TB 8 盖板或沟盖板GB 9 挡雨板或檐口板YB 10 吊车安全走道板DB

11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL

16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL

22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ

33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC

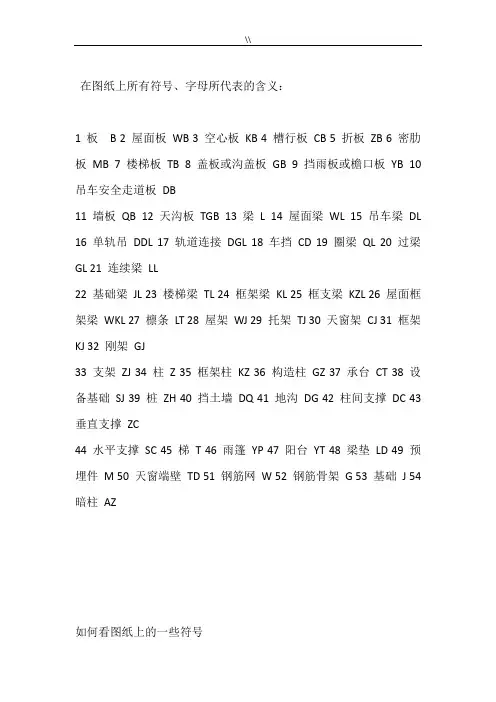

44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ

如何看图纸上的一些符号在建筑设计图中,l 表示是梁、ll 表示是连续梁、ql 表示圈梁、jl 表示基础梁、tl 表示是梯梁、dl 表示是地梁,z 表示柱、gz 表示构造柱、kz 表示框架柱,m 表示是门、c 表示是窗。

下面谈谈一些经验,与博友共享。

1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。

2、建筑设计图纸中,长度一般以mm 为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明” 中,在各小项的前面有打上“"”的,为该设计所采用的做法。没

有打勾的,非该设计所采用的做法。

3、如在建筑设计图中:“C20钢筋砼jl (240400)配4©16络©6@200 箍。”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm , 宽约180mm--

190mm)。

4、如在建筑设计图中:“C20砼小柱(240240)配4©12箍]6@200。” 其中,“]6@200”为不规范标注,应为“ © 6@200”。解读为:强度为c20的钢筋混凝土结构的小梁,截面为长240mm,宽240mm,配4条直径12厘(12mm)螺纹的主钢筋,每间隔200mm箍一个直径6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中:m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值》10mpa。

6、ql 表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构(混合结构),即先砌墙,后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法,即先浇筑柱体,大梁、小梁、板面等。待拆掉模板后再砌墙体。

8、根据质监的要求,可以要求承建方提供钢筋(每批次)的合格证,

水泥(每批次)的合格证,mu10贝灰砂砖(每批次)的合格证,水泥砼的测试合格证。

建筑图纸家

建筑图纸符号

一、箍筋表示方法:

⑴©10@100/200(2)表示箍筋为©10,加密区间距100,非加

密区间距200,全为双肢箍。

⑵ ©10@100/200(4)表示箍筋为©10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶ ©8@200(2)表示箍筋为©8,间距为200,双肢箍。

⑷© 8@100(4)/150(2) 表示箍筋为© 8,加密区间距100,四肢箍,

非加密区间距 150,双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 : ⑴3①22, 3①20

表示上部钢筋为3①22, 下部钢筋为3①20。 ⑵ 2© 12, 3① 18

表示上部钢筋为2 © 12, 下部钢筋为3①18。 ⑶4①25, 4①25 表示上部钢筋为4①25, 下部钢筋为4①25。 ⑷3①25, 5①25

表示上部钢筋为3①25, 下部钢筋为5①25。 梁上部钢筋表示方法: (标在梁上支座处)

⑴2①20

表示两根 ① 2 0的钢筋,通长布置,用于双肢箍。 ⑵2①22+ (4①12) 表示2①22为通长,4© 12架立筋,用于六 肢箍

⑶6①25 42 表示上部钢筋上排为4①25,下排为2①25。

⑷2①22+ 2①22

表示只有一排钢筋,两根在角部,两根在中部, 均匀布置。

三、 梁腰中钢筋表示方法: ⑴ G2© 12 表示梁两侧的构造钢筋, 每侧一根

© 12。 ⑵ G4 ① 14

表示梁两侧的构造钢筋, 每侧两根 ① 14。 ⑶ N2① 22

表示梁两侧的抗扭钢筋, 每侧一根 ① 22。 ⑷ N4 ① 18 表示梁两侧的抗扭钢筋, 每侧两根 ①

18。

四、 梁下部钢筋表示方法: (标在梁的下部)

⑴4①25

表示只有一排主筋,4①25全部伸入支座内

⑵6①25 2/4 表示有两排钢筋,上排筋为2①25,下排筋4①

25。

⑶6①25 (-2 )/4 表示有两排钢筋,上排筋为2①25,不伸入

支座,下排筋4①25,全部伸入支座。

⑷2①25 + 3①22 (-3) / 5①25 表示有两排筋,上排筋为5根。2

①25伸入支座,3①22,不伸入支座。下排筋5①25,通长布置。

五、标注示例:

KL7 (3) 300 X 700 Y500X 250

©10@100/200(2) 2 ① 25

N4 ① 18

-0.100)

4①25 6 ① 25 /2 6 ① 25 42 6 ① 25 42 4①25

4①25 2①25 4①25

300X 700

N4©10

KL7(3) 300X 700 表示框架梁7,有三跨,断面宽300,高700。

Y500X 250 表示梁下加腋,宽500,高250。

N4 ① 18 表示梁腰中抗扭钢筋。

©10@100/200(2) 2①25表示箍筋和架立筋。

-0.100 表示梁上皮标高。

钢筋混凝土粘结锚固能力可以由四种途径得到:①钢筋与混凝土接触
