手绘效果图基础篇-空间透视课件
合集下载
绘画中的透视现象优秀课件
消失点
消失点
消失点
• 三点透视，一般用于超高层建筑，俯瞰图或仰视
图。
• 第三个消失点，必须和画面保持垂直的主视线，
必须使其和视角的二等分线保持一致。
建筑图中的三点透视
埃舍尔矛盾空间绘画
绘画时，需考虑不同的透视现象而采用相应的 透视法，其中以一点和两点透视法较为常用。
两点透视现象
线透视的种类
•平行透视 •成角透视 •三点透视
看图思考(点击小图看大图)
近处与远处有什么变化? 说说自己的感受。
回 小
《法国风光》 摄影作品
图
回
小 图
《河道》 摄影作品
Unit 1 Drawing Development
《江南水乡》 摄影作品
ห้องสมุดไป่ตู้ 平行透视
平行透视又叫一点透视，通常看到物体的正面，而且这 个面和我们的视角平行。
学习透视的意义 从某种意义上讲，绘画是一种以平面为载体，通 过人的视觉观察来反映一定空间内容的艺术，因
此，对于空间认识与研究具有重要意义。 透视三要素：1、物体 2、画幅 3、眼睛
丢勒透视法
绘画中的透视现象
透视的三种类型
1、大气透视（又名色彩透视） 2、消逝透视 3、线透视
1、大气透视
大气透视（又名空气透视）泛指物体由于受大气或空气的阻隔 造成色彩冷暖变化，进而影响到物体深度变化的现象，称之为 大气透视。
成角透视：又叫两点透视，
两点透视有两个消失点。
(2) 二点透视表现出的画面效果较自由，具有活泼、 生动的特点，与真实场景空间相比，具有很好的真实性、 且变化多样、纵横交错的特点，有助于表现复杂的场景 及丰富多采的人物活动。成角透视是最符合正常视觉的 透视，也最富立体感
《绘画透视技法》PPT课件
透视学的基本概念
第一节 透视图形成的基本原理 第二节 透视的基本术语与名词概念 第三节 空间直线消失现象及其透视规律
ppt课件
2
达.芬奇曾叙述过如何描绘对象：“取一张对 开纸大小的玻璃板，将它稳固的树立于眼前，即在 你眼睛和你所要描绘的物体之间，然后站在使你的 眼睛离玻璃三分二臂尺（约76 厘米）的地方，用 器具夹住头部使之动弹不得，闭上或遮住一只眼， 用画笔或红粉笔在玻璃板上描下你透过玻璃板所见 之物，在将它转描到好纸上，如果你高兴还可以设 色，画时好好利用大气透视。”
透 视 术 语 和 做 画 框
基面:放物体的平面称为基面.平视时放物体 的地面或其他平面(桌面或平台)统称为基面.
果蓝静物 塞尚
基线:画面和基面相接的线叫基线.即取景框 的底边。
画面
基线
地平面
ppt课件
43
视距：画者与画面之间，目点至画面（心 点）的垂直距离,称为视距.
视距的远近要按照写生和创作的主题思想 和构图需要来确定.画面总是紧靠在最近的被 画物体或最近的地面的前面.
可见视域水平视角达188度（左右眼各为 156度角，两眼共同覆盖124度角），垂直视 角约为140度（中视线上65度角，下75度 角）；整个视域屏幕近似椭圆形。
在可见视域中央，图形显示正常的为正 常视域正常视域为一圆锥空间，目点在锥顶， 顶角为视角，约为60度角中视线为圆锥轴线。 正常视域形如喇叭画面插入其间交得的圆周 为60度角视圈，是正常视域在画面上的范围。
正 仰 视 的 画 面 垂 直 于 地
柯勒乔 《圣母升 天》壁画 帕尔马 大教堂 在柯勒乔的天使 旋涡中，圣母玛 利亚从旋涡中慢 慢来到表面，无 数的天使从一圈 一圈的云中敬慕 着她。
弗朗西斯科.博罗米尼 正仰视下的圣卡罗屋 顶
第一节 透视图形成的基本原理 第二节 透视的基本术语与名词概念 第三节 空间直线消失现象及其透视规律
ppt课件
2
达.芬奇曾叙述过如何描绘对象：“取一张对 开纸大小的玻璃板，将它稳固的树立于眼前，即在 你眼睛和你所要描绘的物体之间，然后站在使你的 眼睛离玻璃三分二臂尺（约76 厘米）的地方，用 器具夹住头部使之动弹不得，闭上或遮住一只眼， 用画笔或红粉笔在玻璃板上描下你透过玻璃板所见 之物，在将它转描到好纸上，如果你高兴还可以设 色，画时好好利用大气透视。”
透 视 术 语 和 做 画 框
基面:放物体的平面称为基面.平视时放物体 的地面或其他平面(桌面或平台)统称为基面.
果蓝静物 塞尚
基线:画面和基面相接的线叫基线.即取景框 的底边。
画面
基线
地平面
ppt课件
43
视距：画者与画面之间，目点至画面（心 点）的垂直距离,称为视距.
视距的远近要按照写生和创作的主题思想 和构图需要来确定.画面总是紧靠在最近的被 画物体或最近的地面的前面.
可见视域水平视角达188度（左右眼各为 156度角，两眼共同覆盖124度角），垂直视 角约为140度（中视线上65度角，下75度 角）；整个视域屏幕近似椭圆形。
在可见视域中央，图形显示正常的为正 常视域正常视域为一圆锥空间，目点在锥顶， 顶角为视角，约为60度角中视线为圆锥轴线。 正常视域形如喇叭画面插入其间交得的圆周 为60度角视圈，是正常视域在画面上的范围。
正 仰 视 的 画 面 垂 直 于 地
柯勒乔 《圣母升 天》壁画 帕尔马 大教堂 在柯勒乔的天使 旋涡中，圣母玛 利亚从旋涡中慢 慢来到表面，无 数的天使从一圈 一圈的云中敬慕 着她。
弗朗西斯科.博罗米尼 正仰视下的圣卡罗屋 顶
1-绘画透视学基础教程ppt课件
•
地平线的作用：地平线是所有水平面的灭线，
画着能见到的水平物面的顶面还是底面，以及这
些物面透视是宽是窄，均有物面与地平线灭线的
位置关系决定；由近向远伸去的品行线段，它们
的灭点都在地平线上，线段透视走向是平是斜，
均有线段与地平线的灭线的位置关系决定。
51
判断视平线和地平线在哪里
52
判断视平线和地平线在哪里
4
生活中的透视现象
5
哪些没有发生透视
6
生活中的透视现象
7
生活中的透视现象
8
生活中的透视现象
9
生活中的透视现象
10
生活中的透视现象
11
生活中的透视现象
12
生活中的透视现象
13
看看教室，哪些地方发 生了透视，为什么？
14
请思考
• 这两根线段在什么情况下会发 生透视，在什么情况下不发生 透视？
20
生活中的透视现象
21
生活中的透视现象
22
绘画透视
• 医学上的透视是医生透过仪器来观察病人 的身体病情的变化。
• 绘画上的透视是画家通过一个假设的理论 画面来研究被视物体的透视变化。
23
绘画透视的概念
24
25
透视三要素
• 物体 • 画面 • 眼睛
26
理论画面的特点：
•1.假设的，实际生活中不 存在。 2.透明的。 3.与观察者瞳孔平面平行。
39
视圈（视域）：人眼位置固定时所见外
界景物的范围，头部不转动，眼光向前看，从画者的眼即 视点到60°的视线所形成的圆锥，视锥与透明“画面”相 接的底面圆形，叫视圈或者视域。
40
41
透视图基本知识ppt课件
三点透视具有三个灭点，能够 表现物体的多个角度和高度， 适用于表现俯视或仰视的场景 。
透视图具有立体感强、形象逼 真、易于理解等特点，能够有 效地传达三维空间信息。同时 ，透视图也具有一定的局限性 ，如透视变形、透视缩短等问 题需要注意。Βιβλιοθήκη 02透视图的绘制原理
Chapter
透视投影的基本原理
透视投影是利用中心投影法将三维物体投影到二维平面 上的一种绘图方法。
绘制透视线
从各个角点出发，分别向两个消失点绘制透 视线。
细化物体轮廓
根据透视原理，细化物体的轮廓和内部结构 ，注意两个消失点对物体形态的影响。
三点透视图的绘制方法
确定视平线、主消失点和两个次消失点
在画面中确定视平线的位置，选择一个主消失点和两个次消失点。
绘制透视线
从各个角点出发，分别向三个消失点绘制透视线。
06
透视图的常见问题及解决方法
Chapter
透视图中常见的错误类型
01
02
03
透视不准确
由于绘制者没有正确掌握 透视原理，导致透视图中 的物体比例、角度、距离 等出现错误。
消失点设置不当
消失点是透视图中非常重 要的元素，如果设置不当 ，会导致整个透视图的比 例和视觉效果出现问题。
线条不直
在绘制透视图时，线条应 该保持笔直，否则会影响 透视效果，使图像看起来 失真。
现代透视图技术
现代透视图技术借助计算机图形学 技术，能够实现更为精确和复杂的 透视图绘制，广泛应用于建筑设计 、动画制作等领域。
透视图的种类与特点
一点透视
两点透视
三点透视
透视图特点
一点透视是最基本的透视图形 式，所有物体都消失于一个灭 点，适用于表现正面平行的场 景。
透视学手绘效果图表现技法-中的应用优秀PPT
一点透视
定义
平行透视又叫一点透视、焦点透视，他 是最常用的透视形式，也是最基本的作图 方式之一。
平行透视的基本特征
以一个六面立方体为例，平行透视的基本特 征有以下三点： 1．立方体的前后两个面与PP、EP平行， 底面、顶面与GP平行。 2．所有向远处消失的立方体各边线都集中 到HL线上的VP点上。 3．平行透视指视者在视域60°角之内所表 现的画面中只有一个VP点。
➢ 17．视域(Visual Threshold)：固定视点所能见 到的空间范围。绘画上通常采用60。以内的视域 作画。60。视角左右的视域叫舒适视域。
➢ 18．地平线HL(Hor[zoil Line)： 平原上看到的 天，空与地面的交接线。投影在透视画面上与视 平线重合。
➢ 19．距点DP(I)istallce Poiilt)：以视心为圆心， 视距长为半径作圆称作视距圆，圆上的任意一点 都可以称为距点。常用到的是视距圆与视平线的 两个交点，是所有平行于地面、与画面成45。角 的平行直线的灭点。、视轴。
一点透视效果图欣赏
简易成角透视
• 步骤一 画面：放在我们眼睛与实景中间的一个无形透明的平面，这个平面是和视锥的底面平行的。
18．地平线HL(Hor[zoil Line)： 平原上看到的天，空与地面的交接线。 15．测点M(’Measllring)：以灭点为圆心，以灭点到视点的距离为半径所作的圆与视平线的交点，也称量点、测量点。 视角的视圈线范围以内选取的一块作画面积。 凡向下斜去而与水平面不平行的许多灭线，都聚在地点上。 画面：放在我们眼睛与实景中间的一个无形透明的平面，这个平面是和视锥的底面平行的。 凡向下斜去而与水平面不平行的许多灭线，都聚在地点上。 1．立方体的前后两个面与PP、EP平行，底面、顶面与GP平行。 18．地平线HL(Hor[zoil Line)： 平原上看到的天，空与地面的交接线。 13．灭点VP(V)(Vanistling Poiilt)：不平行于画面的直线无限远的投影点，也称消失点。 25．画幅PA(Picture Arce)：在60。 以一个六面立方体为例，平行透视的基本特征有以下三点： 24．地点BP(E／elow}toi‘l‘zorltal。 1．视点EP(Eye Point)：画者眼睛所在的位置。 5．视平线VH：过视心所作的水平线。 15．测点M(’Measllring)：以灭点为圆心，以灭点到视点的距离为半径所作的圆与视平线的交点，也称量点、测量点。 成角透视的应注意的问题.

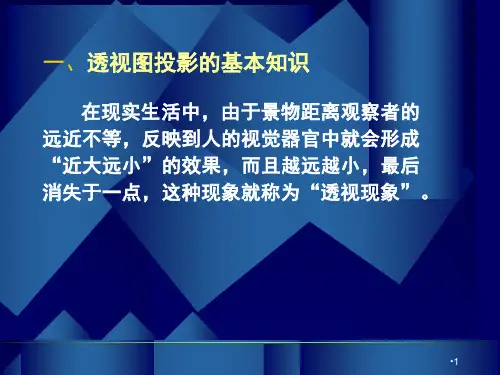

透视图画法入门学习PPT课件
大型物体，视平线在物体下部， 两灭点向内靠拢，体现雄伟壮观形象。
物体
视平线
小产品（如收录机、 在物体上方 坐钟、小轿车）
中型产品（卡车、机 在物体高度内偏上
床、家俱）
位置
大型物体（建筑物） 在物体下部
两个灭点 比较远离左右两 侧 稍向内靠近
向内靠近
•22
2、物体与画面的相对位置关系
物体立面与画面之间的偏角 每改变一个角度，其透视形象也 随着改变。
2、透视图常用术语：
（1）、画面：透视图所在的假想的透明画面。 （2）、基面：物体所在的水平面。 （3）、视点：观察点。 （4）、基线：基面与画面的交线。 （5）、视平面：过视点的水平面。 （6）、视距：视点到画面的距离。 （7）、视高：视点到基面的距离。 （8）、视线：视点与物体任意点的连线。
•4
【例二】一点透视画法
•14
2、两点透视作图法（成角透视）
【例3】两点透视作图法 【例4】两点透视作图法
•15
40 30°
20
作业
视距100 视高80
65
18 18
俯视图
100
14 14
左视图
15
s
80
视平线HL 基 线 G•16L
46
三、视点、画面和物体间相对位置的讨论
1、视点的确定 （1）保证视角大小适当 一般把视角看成正圆锥，视角以30°为佳，即：
当物体较大时，由 于受到图纸大小的限制， 透视图的灭点常常会落 在图纸之外，使透视图 难以完成。这时可以用 较小的比例作出缩小的 透视图，然后再根据需 要进行放大。放大原理 是：图形的对应边平行。
•30
五、圆的透视图画法
圆在透视图上，由于相对画面的位置不同， 其形状大小也随之改变。当圆平行于画面时， 其透视图仍然是圆，当不平行于画面时，圆的 透视图时椭圆，通常利用作圆的外切正方形的 透视图，然后用八点法求出椭圆。
物体
视平线
小产品（如收录机、 在物体上方 坐钟、小轿车）
中型产品（卡车、机 在物体高度内偏上
床、家俱）
位置
大型物体（建筑物） 在物体下部
两个灭点 比较远离左右两 侧 稍向内靠近
向内靠近
•22
2、物体与画面的相对位置关系
物体立面与画面之间的偏角 每改变一个角度，其透视形象也 随着改变。
2、透视图常用术语：
（1）、画面：透视图所在的假想的透明画面。 （2）、基面：物体所在的水平面。 （3）、视点：观察点。 （4）、基线：基面与画面的交线。 （5）、视平面：过视点的水平面。 （6）、视距：视点到画面的距离。 （7）、视高：视点到基面的距离。 （8）、视线：视点与物体任意点的连线。
•4
【例二】一点透视画法
•14
2、两点透视作图法（成角透视）
【例3】两点透视作图法 【例4】两点透视作图法
•15
40 30°
20
作业
视距100 视高80
65
18 18
俯视图
100
14 14
左视图
15
s
80
视平线HL 基 线 G•16L
46
三、视点、画面和物体间相对位置的讨论
1、视点的确定 （1）保证视角大小适当 一般把视角看成正圆锥，视角以30°为佳，即：
当物体较大时，由 于受到图纸大小的限制， 透视图的灭点常常会落 在图纸之外，使透视图 难以完成。这时可以用 较小的比例作出缩小的 透视图，然后再根据需 要进行放大。放大原理 是：图形的对应边平行。
•30
五、圆的透视图画法
圆在透视图上，由于相对画面的位置不同， 其形状大小也随之改变。当圆平行于画面时， 其透视图仍然是圆，当不平行于画面时，圆的 透视图时椭圆，通常利用作圆的外切正方形的 透视图，然后用八点法求出椭圆。
室内手绘两点透视讲解PPT课件
（一）求量点M1、M2方法一
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
