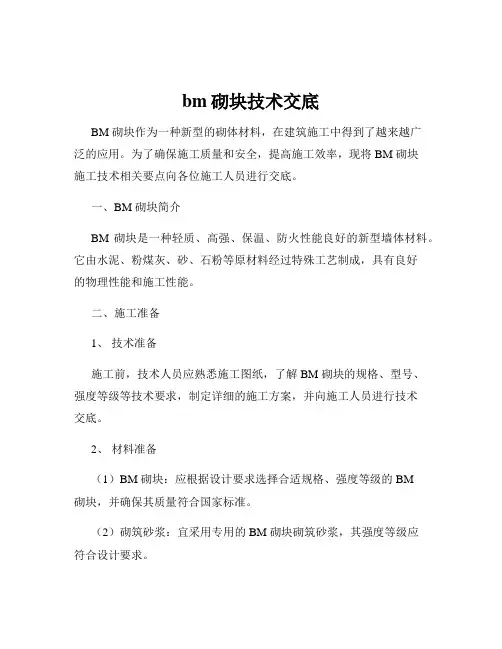

bm砌块技术交底
bm砌块技术交底BM 砌块作为一种新型的砌体材料，在建筑施工中得到了越来越广泛的应用。
为了确保施工质量和安全，提高施工效率，现将 BM 砌块施工技术相关要点向各位施工人员进行交底。
一、BM 砌块简介BM 砌块是一种轻质、高强、保温、防火性能良好的新型墙体材料。
它由水泥、粉煤灰、砂、石粉等原材料经过特殊工艺制成，具有良好的物理性能和施工性能。
二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸，了解 BM 砌块的规格、型号、强度等级等技术要求，制定详细的施工方案，并向施工人员进行技术交底。
2、材料准备（1）BM 砌块：应根据设计要求选择合适规格、强度等级的 BM砌块，并确保其质量符合国家标准。
（2）砌筑砂浆：宜采用专用的 BM 砌块砌筑砂浆，其强度等级应符合设计要求。
（3）其他材料：如拉结筋、预埋件等，应符合设计要求，并提前做好准备。
3、主要机具准备应准备好砂浆搅拌机、手推车、砖笼、胶皮管、筛子、大铲、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆等施工机具。
4、作业条件准备（1）基础工程已完成，并验收合格。
（2）弹出轴线、墙边线、门窗洞口线，经复核无误。
（3）立皮数杆：宜用 30mm×40mm 木料制作，皮数杆上应注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。
皮数杆间距不应超过15m，在转角处均应设立。
（4）砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。
三、施工工艺流程基层处理→放线→排砖撂底→砌筑→芯柱及水平系梁施工→勾缝→清理1、基层处理将基层表面的浮尘、杂物等清理干净，并浇水湿润。
对于平整度偏差较大的基层，应采用水泥砂浆进行找平处理。
2、放线根据施工图纸，在基础或楼面上放出墙身轴线、边线及门窗洞口位置线。
3、排砖撂底根据墙体长度、高度及 BM 砌块的规格，进行排砖撂底，合理安排砌块的砌筑顺序，尽量减少砍砖。
4、砌筑（1）BM 砌块应采用专用砌筑砂浆砌筑，砌筑时应满铺满挤，上下错缝，搭接长度不宜小于砌块长度的 1/3。

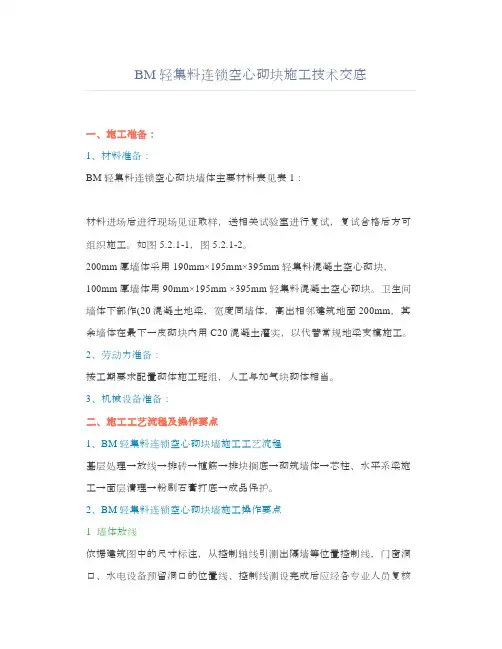

BM轻集料连锁空心砌块施工技术交底
BM轻集料连锁空心砌块施工技术交底一、施工准备：1、材料准备：BM轻集料连锁空心砌块墙体主要材料表见表1：材料进场后进行现场见证取样，送相关试验室进行复试，复试合格后方可组织施工。
如图5.2.1-1，图5.2.1-2。
200mm厚墙体采用190mm×195mm×395mm轻集料混凝土空心砌块，100mm厚墙体用90mm×195mm ×395mm轻集料混凝土空心砌块。
卫生间墙体下部作(20混凝土地梁，宽度同墙体，高出相邻建筑地面200mm，其余墙体在最下一皮砌块内用C20混凝土灌实，以代替常规地梁支模施工。
2、劳动力准备：按工期要求配置砌体施工班组，人工与加气块砌体相当。
3、机械设备准备：二、施工工艺流程及操作要点1、BM轻集料连锁空心砌块墙施工工艺流程基层处理→放线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理→粉刷石膏打底→成品保护。
2、BM轻集料连锁空心砌块墙施工操作要点1 墙体放线依据建筑图中的尺寸标注，从控制轴线引测出隔墙等位置控制线，门窗洞口、水电设备预留洞口的位置线、控制线测设完成后应经各专业人员复核后方可施工；依据结构施工时留设的标高控制点，并校核合格后作为各楼层的标高控制线。
2 钢筋植筋采用电锤钻孔，孔径d+5mm，深度为15d(d为钢筋直径)；打完孔后清屑；钢筋除锈、去污处理时，锚固端用钢丝刷打磨；在孔中填满结构粘结剂直到外溢为止，方可将钢筋插入孔内；锚固钢筋24h后方可砌筑，在此期间需对再生钢筋成品保护。
填充墙体拉结钢筋(后锚固)按规范要求进行抗拉拔试验。
芯柱、芯梁、过梁内设钢筋与结构植筋连接，芯柱底层应在基础上植入柱纵筋，上端及以上各层上、下端均应与各楼梁板连接，即在各楼的梁板内植入柱纵筋；芯梁、过梁钢筋植入框架柱或钢筋混凝土墙体内。
框架柱或钢筋混凝土墙体与砌块墙体连接处，应设2A6@400拉结钢筋。
门窗顶标高处应加设钢筋混凝土过梁，过梁与框架柱、芯柱连成整体。
BM连锁砌块砌筑交底汇总
1、主控项目：
砌块和砌筑砂浆的强度等级符合设计要求。
2、一般项目：
2.1砌块不得与其他块材混砌。
2.2砌块的砂浆饱满度：水平灰缝和竖向灰缝厚度控制在4mm，不能大于6mm，要求水平灰缝砂浆
饱满度不小于90%，竖向灰缝砂浆饱满度不小于90%，灰缝横平竖直，不得有透明缝，瞎缝、假缝。
2.3上下皮砌块要求对孔、错缝搭砌，个别不能对孔时，允许错孔砌筑，但搭接长度不小于90mm，上下皮竖缝相互错开1/2砌块长，且竖向通缝不大于2皮。
5.1.9墙顶封堵
填充墙砌至板、梁底后，应间隔14天后进行墙顶封堵，做法见下图。
5.1.10构造要求
（1）芯柱、构造柱做法：
芯柱设置：墙体长度≥5m的墙体中部、墙体交接部位、洞口宽度＜2.1m门窗洞口两侧设置芯柱，其中洞口两边的芯柱高度从底至过梁，其余芯柱通高设置。芯柱与框架柱、芯柱与芯柱的距离不大于4m。
芯柱、水平系梁等采用植筋锚固，锚固长度10d，预留出搭接长度，搭接长度55d。验线合格后，在需要设置构造柱、芯柱、水平系梁与需要与楼板拉结的部位进行植筋，植筋深度为10d，当植筋孔深度大于板厚时，则植筋深度为板厚-20mm。植筋完成后依据规范要求进行拉拔试验。植筋工艺应注意以下几点：
5.1.3.1钢筋直径与对应的钻孔直径如下：
5、冬期施工中，每日砌筑高度不得超过1.4m，砌筑完后，及时在砌体表面覆盖阻燃型保温棉毡，砌体表面不得留有砂浆。
6、地上作业层外围用1层阻燃型帆布封闭保温，必要时采用热风机鼓风，保证室内温度高于5℃。
九、文明、安全措施
1、墙身高度超过1.4m以上时，搭设门式脚手架。
2、脚手架上堆砌块高度不超过2皮砖，同一块脚手板上的操作人员不超过2人。
连锁砖技术交底
中国建筑项目管理表格
分项工程技术交底卡
表格编号
CSCEC-PM-0803 项目名称
及编码天津首创双港新家园04西地块
第 1 页
共3页
楼栋号68#楼分项工程名称地下室内外墙工程量
分包公司负责人
交底内容
一、材料选择：
1、采用BM轻集料砼空心连锁砖，尺寸为：390×190×290，390×190×190，390×190×150，390×190×90，四种墙体的砌筑用砖主要型号，与墙体配套的U型砖。
2、内外墙砌筑采用专用粘结剂。
3、C20细石砼：主要用于芯柱，过梁、连系梁的浇筑。
二、轻集料砼空心连锁砌块施工工艺
2.1工序流程
基层处理→放线→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理
2.2操作工艺
1、浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱、水平系梁等控制线。
2、排砖：
砌块墙体砌筑应根据砌筑皮数、灰缝厚度、块型及竖向构造的变化部位等对墙面进行预排。
保证芯柱，连系梁的钢筋贯通，整个墙体除顶部采用灰砂砖斜砌外，其他部位不允许采用灰砂砖赶模数，按照拍砖情况，可以在底部浇筑C20细石砼垫层找平。
3、布置芯柱、水平系梁、过梁。
1）芯柱布置原则：
A 、门窗洞口两侧，钢筋2φ12（三级钢）
B、墙长超过4m时，墙中段设置，2φ12（三级钢）。
连锁砌块砌筑技术交底
①砌块砌体组砌方法应正确，上、下错缝，内外搭砌，芯柱不得填砂浆。
抽检数量：按自然间抽10％，且不少于3间。
检查方法：观察检查。
②墙体的灰缝应横平竖直，厚薄均匀。水平与竖向灰缝厚度宜为4～6mm。
抽检数量：每层楼的检测点不应少于3处。
抽检方法：用尺量3皮砌块的高度和2m砌体长度折算。
③砌块砌体的一般尺寸允许偏差详见下表：
4.2.6砌块就位与校正：砌块砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平”。同时应随时进行检查，做到随砌随查随纠正，以免返工。不足一块的应采用切割机切割，各种管道应提前做好，尽量砌完墙体后再开槽开洞；如砌完墙后必须开槽，应采用机械切割，不得用手工剔凿。门窗两侧砌块上下口对齐，便于灌芯柱，芯柱最下部在砌筑时应留清扫口。
（10）对工人交底后，每个工人最好应砌筑相同的房间，甚至是同一堵墙，以提高工作效率，亦便于复查。
五、质量标准和验收
5.1一般规定
①砌筑前，砌块的产品龄期不应小于28d，应清除表面污物和芯柱使用的砌块孔底毛边,剔除外观质量不合格的砌块。
②底层室内地面以下或防潮层以下的砌体，应采用强度等级不低于C20的混凝土灌实砌块的孔洞。
（2）钻孔：孔深为12d，孔径应比预植钢筋大4mm，如φ6.5钢筋用φ10钻头打孔，12钢筋用16钻头打孔。
（3）清孔：检查孔深、孔径合格后用气筒将孔内粉尘吹出，反复进行3～5次，直至孔内无灰尘碎屑。这是植筋成败的关键一步，同时注意在植入钢筋前孔内应保持干燥。
（4）除锈：钢筋表面应打磨除锈。
（5）植筋：用钢筋搅拌胶液插入孔内，连续抽插数次，确保粘接良好。锚固胶填充量应保证插入钢筋后周边有少许胶料溢出为宜。
（6）砌筑材料（轻集料混凝土空心砌块、加气混凝土砌块等）需经过复试合格，产品准用证、出厂质量证明、试验报告、说明书及防伪标志齐全。

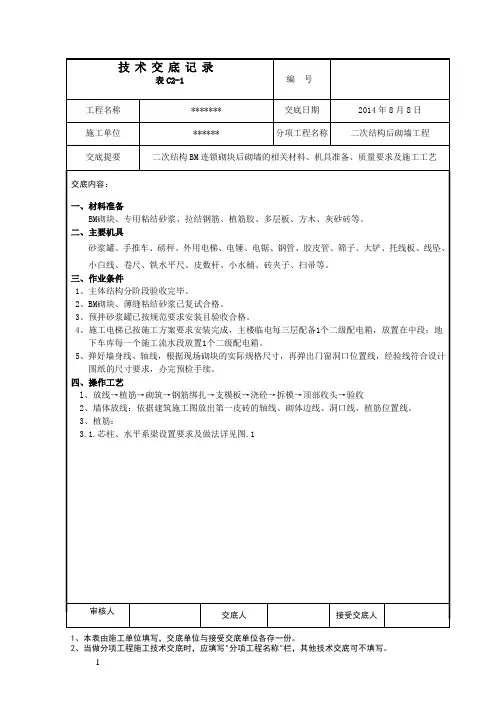

BM连锁砌块砌筑技术交底
表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：图.13.2. 植筋深度：10d~12d,植筋孔径比钢筋直径大2mm，顶部与底部是楼板时贯穿楼板设置，审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：图.2审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：4.4.立皮数杆：采用30mm×40mm木料制作,一般距墙皮或墙角50mm为宜，皮数杆应垂直、牢固、标高一致，确定混凝土基座、门顶过梁、圈梁、窗台、砌块皮数的高度。
（注意：排皮数时要从底板往上排，顶板往下10cm~20cm预留，待砌体沉实后用粘结砂浆捻实；过梁顶往上排一皮整砖后至预留缝间的砌块需用实心砌块砌筑，具体搭砌做法见图.3）图.34.5填充墙门窗过梁：填充墙上的门窗洞口或设备留孔，其洞顶均需设置钢筋混凝土过梁（见过梁表），梁支座宽不小于250mm。
16BM连锁砌块技术交底
连锁砌块砌筑施工技术交底保定--春天住区--孟庆卓A、施工准备（一）材料要求1）BM内隔墙砌块，主规格以及以上各规格砖主块所配套的半块、U型块等辅块。
2）BM砌块专用砌筑砂浆BM砌块专用砌筑砂浆质量标准应符合《干拌砂浆应用技术规程》“DBJ/T 696-73-2009”相关规定。
3）混凝土浇筑芯柱水平系梁的混凝土，可采用普通混凝土或普通细石混凝土。
强度C20。
4）进场材料必须有产品质量认证书、出厂合格证、材质证明书、性能检测报告及砌体材料的备案书。
材料进场后按要求抽样做复试，经试验室检验合格，报监理认可后方可施工。
5）砌块见证试验BM砌块每10000块为一个验收批，不足10000块按一批计算；每批从尺寸偏差和外观质量检验合格的砌块中随机抽取抗压强度试样一组，共5块。
（二）作业条件1）浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱、水平系梁等控制线。
2）根据砌块模数和图纸要求在相应位置植入符合要求的钢筋，并经拉拔试验合格。
3）对于卫生间、管井等有防水要求的位置设置300mm高，同墙厚的C20混凝土反坎。
4）砌块墙体砌筑前应根据砌筑皮数、灰缝厚度、块型及竖向构造的变化部位等对墙面进行预排。
B、工艺流程内墙部位：基层处理→放线→验线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→砌筑完成14d后顶部用干硬灰（或掺加微膨胀剂的细石混凝土）填塞密实→工作面清理。
C、操作工艺（一）芯柱布置1）门窗洞口两侧，(墙厚≥200)2φ12，(墙厚＜200)1φ12）2）墙长超过5m时，墙中段设芯柱，且芯柱与芯柱或框架柱距离不宜大于4米。
3）转角、丁字墙、十字墙交接部位，设芯柱(墙厚≥200; 2φ12，(墙厚＜200)1φ12）。
（二）水平系梁设置1）无门窗洞口时，墙高中部设置3φ10φ6@250，当填充墙高度＜4.2米时，墙体宜设置一道水平系梁，当墙体高度≥4.2米的为双道水平系梁；2）有门洞口时，在门洞口上部设置， 3φ10 φ6@250 与过梁与柱连接的且沿墙贯通的水平系梁，当遇有窗洞时，洞口上部及下部应设置系梁，且上部系梁应沿墙贯通并与两端框架柱构造柱或墙体连接。
BM砌块二次结构施工技术交底(新建一期学生公寓)
1.本表由施工单位填写，交底单位与接收单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接收单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接收单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1工程名称学生集体宿舍楼等6项（学生公寓（学生集体宿舍））交底日期20-05-10施工单位北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（6/9）7.成品保护措施：7.1安装门窗框时，应注意固定框的埋件牢固，不可损坏、不可使其松动。
7.2砌体上的设备槽孔以专业配合预留为主，不得随间剔凿而损坏砌体的完整性。
7.3砌筑施工时应及时清除落地砂浆，做到活完脚下清。
7.4拆除施工架子时，注意保护墙体、及门窗口角。
8.安全保护措施：8.1进入施工现场必须戴好安全帽，高处作业时必须系好安全带。
8.2电动工具必须有漏电保护装置。
8.3施工现场内禁止抽烟、严禁酒后作业9.附图：9.1蕊柱：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接收单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接收单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1工程名称 学生集体宿舍楼等6项（学生公寓（学生集体宿舍）） 交底日期 20-05-10 施工单位 北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（7/9）9.2系梁审核人交底人接受交底人表C2-1工程名称学生集体宿舍楼等6项（学生公寓（学生集体宿舍））交底日期20-05-10施工单位北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（8/9）审核人交底人接受交底人2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
【VIP专享】BM砌块砌筑交底(最终)
审核人
交底人
1、本表由施工单ห้องสมุดไป่ตู้填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
6.培养学生观察、思考、对比及分析综合的能力。过程与方法1.通过观察蚯蚓教的学实难验点，线培形养动观物察和能环力节和动实物验的能主力要；特2征.通。过教对学观方察法到与的教现学象手分段析观与察讨法论、，实对验线法形、动分物组和讨环论节法动教特学征准的备概多括媒，体继课续件培、养活分蚯析蚓、、归硬纳纸、板综、合平的面思玻维璃能、力镊。子情、感烧态杯度、价水值教观1和.通过学理解的蛔1虫.过观适1、察于程3观阅 六蛔寄.内列察读 、虫生出蚯材 让标容生3根常蚓料 学本教活.了 据见身： 生，师的2、解 问的体巩鸟 总看活形作 用蛔 题线的固类 结雌动态业 手虫 自形练与 本雄学、三： 摸对 学动状习人 节蛔生结4、、收 一人 后物和同类 课虫活构请一蚯集 摸体 回并颜步关 重的动、学、蚓鸟 蚯的 答归色学系 点形教生生让在类 蚓危 问纳。习从 并状学理列学平的害 题线蚯四线人 归、意特出四生面体以形蚓、形类 纳大图点常、五观玻存 表及动的鸟请动文 本小引以见引、察璃现 ，预物身类 3学物明 节有言及的、导巩蚯上状 是防的体之生和历 课什根蚯环怎学固蚓和， 干感主是所列环史 学么据蚓节二样生练引牛鸟 燥染要否以举节揭 到不上适动、区回习导皮类 还的特分分蚯动晓 的同节于物让分答。学纸减 是方征节布蚓物起 一，课穴并学蚯课生上少 湿法。?广的教， 些体所居归在生蚓前回运的 润；4泛益学鸟色生纳.靠物完的问答动原 的4蛔，处目类 习和活环.近在成前题蚯的因 ？了虫以。标就 生体的节身其实端并蚓快及 触解寄上知同 物表内特动体结验和总利的慢我 摸蚯生适识人 学有容点物前构并后结用生一国 蚯蚓在于与类 的什，的端中思端线问活样的 蚓人飞技有 基么引进主的的考?形题环吗十 体生行能着 本特出要几变以动，境？大 节活的1密 方征本“特节化下物.让并为珍 近习会形理切 法。课生征有以问的小学引什稀 腹性态解的 。2课物。什游题主.结生出么鸟 面和起结蛔关观题体么戏：要利明蚯？类 处适哪构虫系察：的特的特用确蚓等 ，于些特适。蛔章形殊形征板，这资 是穴疾点于可虫我态结式。书生种料 光居病是寄的们结构，五小物典， 滑生？重生鸟内学构，学、结的型以 还活5要生类部习与.其习巩鸟结的爱 是如原活生结了功颜消固类构线鸟 粗形何因的存构腔能色化练适特形护 糙态预之结的，肠相是系习于点动鸟 ？、防一构现你动适否统。飞都物为结蛔。和状认物应与的行是。主构虫课生却为和”其结的与题、病本理不蛔扁的他构特环以生？8特乐虫形观部特8征境小理三页点观的动位点梳相组等、这；，哪物教相，理适为方引些2鸟，育同师.知应单面导鸟掌类结了；？生识的位学你握日构解2互.。办特生认线益特了通动手征观识形减点它过，抄；察吗动少是们理生报5蛔？物，与的解.参一了虫它和有寄主蛔与份解结们环些生要虫其。蚯构都节已生特对中爱蚓。会动经活征人培鸟与飞物灭相。类养护人吗的绝适这造兴鸟类？主或应节成趣的为要濒的课情关什特临？就危感系么征灭来害教；？；绝学，育，习使。我比学们它生可们理以更解做高养些等成什的良么两好。类卫动生物习。惯根的据重学要生意回义答；的3.情通况过，了给解出蚯课蚓课与题人。类回的答关：系线，形进动行物生和命环科节学动价环值节观动的物教一育、。根教据学蛔重虫点病1.引蛔出虫蛔适虫于这寄种生典生型活的线结形构动和物生。理二特、点设；置2.问蚯题蚓让的学生生活思习考性预和习适。于穴居生活的形态、结构、生理等方面的特征；3.线形动物和环节动物的主要特征。
BM轻集料隔墙砌块砌筑工程技术交底
（3）立皮数杆，注明门窗洞口、木砖、拉结筋等尺寸标高。间距15～20m左右设立，转角处均应设立，距墙皮50mm左右，皮数杆应垂直、牢固、标高一致。
（4）依据设计及规范要求，根据墙体尺寸、门窗洞口和砌块规格，合理设计砌筑平、立面排块，尽可能地减少现场切割量，避免浪费。
所有轻质隔墙材料的容重均不得大于8kn/立方米，所有轻质隔墙均应砌筑到梁底，地上楼面做法中CL7.5轻集料混凝土的容重不大于10kn/立方米。
二、施工准备
2.1、技术准备
（1）项目部和施工队技术人员要先熟悉图纸，根据图纸计算出本工程所使用的各种砌块和钢筋、结构胶、砼等用量,编制好一次性材料计划，同时根据施工进度计划，并结合材料供应实际情况提出月材料供应计划。
植筋：将钢筋插入孔内（可用旋转或冲的方法），在胶固化前禁止扰动钢筋，以免影响锚固效果。
可操作时间：10～120min。
5）排块
根据砌筑、灰缝等模数进行排块，灰缝厚度5mm，上下皮应错缝搭砌，其搭砌长度不宜小于90mm。排块应考虑构造柱、芯柱和水平系梁位置，从构造柱、芯柱开始排水平块，不符合模数时，用辅块调节或切割整砖；竖向排块时需考虑门洞标高，不符合模数时，可用辅块调节或用砼浇筑“坎台”。
6）撂底
最底部处理，地下室内隔墙根部两皮砌块空洞用C20混凝土灌实，地上楼本体填充墙只第一皮砌块空洞用C20混凝土灌实。
7）水电管线施工必须在砌筑前按图纸位置提前安装到位，避免后期剃凿破坏墙体。由下至上的线管，砌筑时将砌块套入；由上至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中。如图
（3）砌块砌筑前不需浇水。在施工期间，气候异常炎热干燥且气温超过30度时，可在砌筑前稍喷水湿润。在日平均气温连续5度以下，进入冬季施工，要采取相应的防冻措施。
轻集料连锁砌块技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
连锁砌块技术交底
连锁砌块技术交底一、材料要求：使用部位：二. 施工工艺。
2.1 测量放线：2.1.1结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线尽可能准确，偏差控制在规范允许的范围内。
皮数杆尽可能立在填充墙的两端或转角处，并拉通线。
2.2 芯柱及拉结钢筋、植筋2.2.1植筋工艺流程定位放线—机械成孔—清孔—钢筋处理—配胶—锚筋—固定，养护—检验2.2.2具体施工方法（1）定位放线：根据芯柱和墙压筋位置确定打孔位置，用红漆标出钢筋位置。
（2）机械成孔：根据图纸及方案要求，在芯柱、墙体拉结筋、混凝土暗腰带等的位置定出植筋位置点，用手枪钻成孔，孔径及成孔深度如下表所示。
打孔时如遇结构主筋可适当调整打孔位置，钢筋拿弯按1:6处理。
钢筋直径对应的成孔直径及成孔深度见下表：（3）清孔：成孔后要用无油压缩空气将孔内浮尘吹尽，并用棉丝擦拭孔壁两次，将孔内灰尘充分清理干净。
（4）钢筋处理：钢筋锚固部分要清除表面锈迹及其它污物，一般采用角向磨光机配钢丝刷除锈，打磨露出金属光泽为止。
（5）植筋：配好的黏合剂应尽快注入到孔洞中，注胶量为孔深的3/4。
将钢筋插入空洞中，提动旋转次数，排出气泡，注胶饱满，钢筋、螺栓四周与砼无缝隙，四周边缘溢胶，保证黏合剂层的饱满。
钢筋外露部分长度保证工程需要。
（6）固定，养护：已经植入孔内的钢筋应在常温下养护， 72小时内无任何扰动。
3000根为一个检验批进行拉拔试验。
2.3、填充墙按设计要求应设置芯柱，芯柱设置在墙体转角处、丁字墙交接处及墙长超过5m时墙长中间部位、设置芯柱的宽度为200mm，厚度与墙等厚。
芯柱主筋2Φ12上端和下端与结构框架梁或楼板植筋连接，植筋伸入长度为10-12d。
构造柱混凝土强度等级为C20。
三．砌筑操作工艺3.1工艺流程：3.1.1墙体放线→砼导墙浇筑→制备砂浆→砌块排列→立皮数杆→铺砂浆→→砌块就位→校正→勾缝。
（1）基层处理：将砌筑轻集料连锁砌块墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。
BM轻集料隔墙连锁砌块砌筑技术交底
二、施工操作工艺及主要做法要求
一）、BM轻集料隔墙连锁砌块施工
1、工艺流程
施工准备（包括放线、立皮数杆、湿润楼面）→芯柱植筋→排砖撂底→砌砖→混凝土（芯柱或梁）浇筑→自检及评定→质量验收。
2、隔墙施工技术要求
3）、提前做好砌块的选样及时报送监理、业主审核封样等工作。
4）、做好进场材料复试工作，不合格材料严禁用于本工程。
二）、材料、机具准备
1）、砌筑用具：手推车、胶皮管、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。
2）、每区主要施工机械设备：施工电梯2台、电焊机1台、冲击钻等。
1）、BM轻集料隔墙连锁砌块进场后由试验员按规定进行取样，同时检查外观、规格是否符合标准规定（尺寸偏差：长度、宽度、高度一等品时均为±1，长度、宽度、高度合格品时均为±2），合格后方可使用在工程上。现场砌块应按规格分批码放整齐，地面平整，码放高度不得超过2m。砌块用手推车水平运输，装卸砌块严禁碰撞、抛扔、应轻拿轻放，要排列整齐，堆放场地应有防雨、防潮及排水措施，砌块的龄期应大于28天。
2）、砌块在冬期不得浇水，在使用前清理砖块上的垃圾及冰冻块；非冬施期间砌块使用前1～2小时要阴干，砖表面不要带水上墙。砌筑时(除芯柱部分)砌体上下错缝、咬槎、搭砌，严重掉角的砌块不宜使用。留槎时应留斜槎，留槎高度不得超过1.2m。砌块砖墙应拉通线砌筑，并应随砌随吊、靠，确保墙体垂直、平整。砌体墙体与混凝土墙体、柱采用柔性连接如图所示：
12、冬季施工时，脚手板上有冰霜、积雪、应先清除后才能上架子进行操作。
13、如遇雨天在下班时，要做好防雨措施，以防雨水冲走砂浆，使得砌体倒塌。
BM轻集料隔墙砌块砌筑施工技术交底记录01
4。5.1 芯柱砌筑用芯柱块砌筑。第一皮砖应切割出清扫口，以便清理遗落在孔内的杂物,顶部两皮侧方切开留作灌注砼用
4。5。2 芯柱筋应与主体结构植筋连接，锚固长度10d，搭接长度按规范要求.
4。5.3 砌筑2—3皮进行芯柱孔砼浇筑,浇灌前先清除落地灰等杂物。
4。5.4 水平系梁、过梁等构件可采用U型块兼做模板,下部用木方进行承托。
3.2、弹出轴线、墙边线、门窗洞口及构造柱线，经复核，已办理预检手续。
3.3、立皮数杆：宜用30×40mm木料制作,皮数杆上注明门窗洞口、水平系梁、过梁的尺寸标高.皮数杆间距根据砖厚加砖缝布置，转角处均应设立，一般距墙皮或墙角50mm为宜.皮数杆应垂直、牢固、标高一致,经复核，办理预检手续.
3。4、根据最下面第一皮砖的标高,拉通线检查，如水平灰缝厚度超过20mm,应用细石混凝土找平，不得用砂浆找平。
本表由施工单位填写。
4。3、BM轻集料隔墙与剪力墙的连接
4.3。1 BM砌块采用专用砌筑粘结剂或使用钢渣干粉砂浆砌筑，一般水平缝和竖缝宽4～6㎜，水平缝满铺，竖缝只在砌块两端抹专用砌筑粘结剂挤紧。
4.3。2 当填充墙长度≥5m时，墙中段宜设置芯柱，且芯柱与框架柱、芯柱与芯柱之间的距离不宜＞4m。
4。3.3当填充墙高度＜4。2m时,墙体宜设置一道水平系梁；当墙体高度≥4。2m时，应增设水平系梁。
技术交底记录
表C2—1
资料编号
02—03—C2—001
工程名称
ቤተ መጻሕፍቲ ባይዱ中都科技大厦
交底日期
2015年 月 日
施工单位
北京市东阳建筑工程公司
分项工程名称
二次结构
交底提要
1、BM轻集料隔墙砌块砌筑施工技术要求2、质量要求、施工工艺及安全注意事项。
BM连锁砌块技术交底
一、施工准备1.1施工时间安排：2016年3月1日至二次结构砌筑全部施工完毕。
1.2主要施工部位：地下车库及配建1。
1.3材料准备：BM轻集料隔墙连锁砌块、BM专用砌筑砂浆1.4 机具准备：外用电梯、切割机、砂浆搅拌机、瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。
1.5作业条件：1.5.1准备开展二次结构施工的主体楼层已通过验收。
1.5.2弹出的轴线、墙线、门窗洞口线经复合无误后办完交接。
二、操作工艺2.1工艺流程：施工准备→放线→植筋→排砖撂底→抱框柱、芯柱绑扎→水平系梁→墙体砌筑2.2主要流程施工工艺：2.2.1放线严格按照施工蓝图进行施工，植筋部位需做好明确标注，二次结构砌筑部位除厨房、卫生间部位使用加气混凝土砌块外，其他部位均采用BM连锁砌块。
外墙采用MU5.0等级的BM连锁砌块，内墙采用MU3.5等级连锁砌块。
地上厨房卫生间采用A3.5等级加气混凝土砌块。
放线结束后需验收合格才能进行下道工序施工。
1、7、8#楼因只各设置一部外用电梯，所以计划在1、8#楼15/D-E轴、29/D-E；7#楼15/D-E轴处留置长1500mm，高2000mm施工洞，此施工洞两侧砌筑墙体需留设马牙槎，后期洞口上侧支设200mm高水平系梁（3C10，A6.5@250）居洞中处设置芯柱（2C12，A6.5@250）。
2.2.2植筋1）成孔：成孔根据不同钢筋直径采用电锤成孔，孔深10d（8为80mm,12为120mm 当遇到板厚不够植筋深度时，植筋深度在不打穿顶板前提下适当调整，植筋钢筋全部采用三级带肋钢筋。
2）清孔：钻内粉尘用吹气筒或风机清理干净，将孔内灰屑吹出孔壁。
3）灌胶：植筋胶注入量为孔深的2/3。
4）插筋：将钢筋按顺时针方向旋转插至孔底，以孔口有少量结构胶溢出为准。
5）固化：加强成品保护，结构胶固化期（24小时）内不得对钢筋进行碰撞扰动。
6）验收：植筋后需项目部及监理验收合格才能进行下道工序施工。
BM连锁砌块技术交底 (自动保存的)(1)
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
混凝土，人工插捣密实。
见下图：接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。
4）、水平系梁沿墙通长设置，水平系梁主筋锚固进结构墙体100mm，用植筋方法加固，如墙体厚度不能满足要求，在墙上用膨胀螺栓固定钢板200×200×6mm，钢筋焊接于钢板上。
如遇转角墙，钢筋一端锚固如转角芯柱内。
5）、设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。
宽度超过300mm 的洞口上部，应设置钢筋混凝土过梁。
2.2.6、芯柱施工要点：设置原则：墙厚＜200mm时，配置1φ12钢筋；墙厚≥200mm，配置2φ12钢筋。
设置部位：A门窗洞口两侧；B墙体超过5m时，墙中段设置，且芯柱与框架柱、芯柱与芯柱之间的距离不宜＞4m；C转角、丁字墙、十字墙交接部位。
1）、门、洞口宽≤1200mm的，两侧芯柱高度到水平系梁位置，系梁以上不再设置芯柱。
门、洞口宽＞1200mm的，两侧芯柱需伸至板或者梁底。
2）、90mm厚墙体，芯柱灌注一个孔，配筋为1φ10；190mm厚灌注一个孔的芯柱，每个孔配筋2φ12，芯柱与楼板采用植筋方法加固，植筋深度100mm。
3）、转角墙、丁字墙、门口两侧墙应使用一端平头的砌块砌筑，且转角墙与丁字墙及十字墙墙体交接部位应咬茬砌筑，不得出现通缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抱框等需要灌注芯柱的部位向墙体中部排砖， 将不合模数的裁砖留在中部， 保证灌芯柱处必
须对孔，芯柱间距不得大于 4m 。
砌筑采取对孔错缝砌筑方式，错缝最小距离不得小于
90mm 。砌筑采用专用砌筑砂浆，
灰缝控制在 3 ～ 5mm ，砌体与主体结构墙、柱连接处，满刮砌筑砂浆，砌块与墙、柱形成满
粘连接。纵横灰缝必须饱满，不得出现瞎缝、假缝、透明缝。每砌筑一块需将灰缝流坠等用
行支垫，使钢筋处于系梁中部。宽度不大于
1500mm 的门窗过梁，可采用过梁块作为过梁
底模，即形成暗过梁，宽度大于 1500mm 的门窗过梁，需单独采用木模板进行支设，形成
完美整理
Word 格式
明过梁。因夹层及以上填充墙高度均不超过
3m ，无门窗洞口的墙体不需设置水平系梁。有
门洞口的墙体， 在门洞口顶部设置通长水平系梁； 有窗洞口的墙体， 在窗洞口上下均设置通
2m 。从现
场运至作业面的装卸过程中要轻拿轻放， 避免损坏， 严禁抛掷和倾倒。 应尽量减少二次倒运。
2）墙身砌体高度超过地坪 1.2m 以上，必须及时搭设好脚手架，不准用不稳定的工具
或物体在脚手板面上垫高工作。高处操作时要挂好安全带，安全带挂靠地点牢固。
3）进入施工现场，要正确穿戴安全防护用品。施工现场严禁吸烟，不得酒后作业。
10 ）砌筑砂浆不得遗撒污染作业面。
11 ）施工垃圾应每天清理，堆放在指定的地点。
完美整理
Word 格式
12 ）现场的砂石料要用帆布覆盖，水泥棚应维护严密。
让我们共同学习共同进步！学无止境 .更上一层楼。
欢迎您的光临， Word 文档下载后可修改编辑 .双击可删除页眉页脚 .谢谢！
完美整理
完美整理
Word 格式
图 2.4 混凝土墙端部与 BM 连锁砌块相连
图 2.5 BM 连锁砌块与混凝土墙相连
2.2.6 水平系梁及洞口过梁 门洞口顶部及窗洞口上下部均设置 200mm 高通长水平系梁，水平系梁配筋为主筋 3C10 ，箍筋Φ 6.5@250 ，与主体结构采用专用植筋胶连接， 植筋深度 12d ，搭接长度 600mm 。
Word 格式
一、 施工准备
1.1 施工时间安排： 2016 年 3 月 1 日至二次结构砌筑全部施工完毕。 1.2 主要施工部位：地下车库及配建 1。 1.3 材料准备： BM 轻集料隔墙连锁砌块、 BM 专用砌筑砂浆 1.4 机具准备： 外用电梯、切割机、砂浆搅拌机、瓦刀、夹具、手锯、小推车、灰斗、 木锤、皮数杆、弹线盒、墨水。 1.5 作业条件： 1.5.1 准备开展二次结构施工的主体楼层已通过验收。 1.5.2 弹出的轴线、墙线、门窗洞口线经复合无误后办完交接。
5）砌筑墙立向通缝不大于 2 皮砖。
四、 注意事项
4.1 质量通病及防治方法 1）切块从门洞向两边排，尽量采用主砌块，辅助砌块用于错缝，门窗侧砌块上下孔基
完美整理
Word 格式
本对齐，便于灌芯柱，芯柱下部留清槽口。
2）墙体砌至梁、板底部时，留一定空隙，变形稳定后
7 天再将其补砌挤紧。
3）各管道、孔、竖槽，预埋件等应为砌块砌筑时预留，如切完墙后开凿，采用机械切
级带肋钢筋。
2）清孔：钻内粉尘用吹气筒或风机清理干净，将孔内灰屑吹出孔壁。
完美整理
Word 格式
3）灌胶：植筋胶注入量为孔深的 2/3 。
4）插筋：将钢筋按顺时针方向旋转插至孔底，以孔口有少量结构胶溢出为准。
5）固化：加强成品保护，结构胶固化期（ 24 小时）内不得对钢筋进行碰撞扰动。
6）验收：植筋后需项目部及监理验收合格才能进行下道工序施工。
槎，后期洞口上侧支设 200mm 高水平系梁 （ 3C10 ，A6.5@250 ）居洞中处设置芯柱 （ 2C12 ，
A6.5@250 ）。 2.2.2 植筋
1） 成孔：成孔根据不同钢筋直径采用电锤成孔， 孔深 10d（ 8 为 80mm, 12 为 120mm
当遇到板厚不够植筋深度时， 植筋深度在不打穿顶板前提下适当调整， 植筋钢筋全部采用三
4）从砖垛上取砖时，先取高处后取低处，防止垛倒砸人。
4.3 成品保护注意事项
1）砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整 齐，作好标识，堆放高度不能超过 2m 。
2）砌体墙上不得放脚手架排木，防止发生事故。
3）砌体在墙上支撑连梁模板时，防止撞动最上一皮砖。
4）支完模板后，保持模内清洁，防止掉人砖头、石子、木屑等到杂物。
BM 连锁砌块，内墙采用 MU3.5 等级连锁砌块。地上厨房卫生间采用 A3.5 等级加气混凝土
砌块。放线结束后需验收合格才能进行下道工序施工。
1、 7、 8# 楼因只各设置一部外用电梯，所以计划在 1 、 8#楼 15/D-E 轴、 29/D-E ； 7#
楼 15/D-E 轴处留置长 1500mm ，高 2000mm 施工洞，此施工洞两侧砌筑墙体需留设马牙
穿墙螺栓
随马牙槎 贴海棉条
12mm厚多层板
马牙槎
图 2.10 构造柱模板支设
完美整理
Word 格式
区 密 加 筋 箍
400
A 6@200箍筋
200
A 6@250 箍筋
400
60
区 密 加 筋 箍
400
2A 6@40拉0 结筋
主筋植入 4B12
图 2.11 墙内构造柱做法
三、 质量要求
3.1 主控项目
割，不得用手工切割。
4）砌块砌筑时，采用专用铺灰器灌浆，避免入孔洞。
5）芯柱浇注混凝土时，需等砌块砂浆的强度稳定后进行，每次浇注高度不大于 并用小号振捣棒（φ 30）进行振捣，确保密实。
1.5m ，
6）墙体平整度、垂直偏差不得超过 5mm 。
4.2 文明施工安全注意事项
1）现场存放砌块场地应夯实平整，不积水、码放应整齐，堆置高度不超过
2.2.3 拌制砌筑砂浆：砂浆采用 BM 连锁砌块专用砌筑砂浆。
2.2.4 排砖撂底 1）墙根部用砂浆找平，用水平尺检查其平整度，大于
20mm 的灰缝用细石砼找平。
2）砌筑时按墙体宽度尺寸、砌块的规格尺寸，安排设计，进行排列摆块，不够整块时
可以锯割成需要的尺寸，但不得小于砌块长度的
1/3 。
2.2.5 构造柱、芯柱
5）墙体的拉结钢筋，均要注意保护，严禁任意拆改或损坏。
6）砂浆稠度要适宜，砌砖操作、浇筑过梁、构造柱砼时要防止砂浆流淌污染墙面。
7）在吊放操作平台脚手架或安装模板、搬运材料时，防止碰撞已砌筑完成的墙体
.
8）预留有孔洞的墙面，要用与原墙相同规格和色泽的砖嵌砌严密，不留痕迹。
9）垂直运输的外用电梯进料口周围，用塑料纺织布或木板等遮盖、保持墙面清洁。
二、 操作工艺
2.1 工艺流程： 施工准备→放线→植筋→排砖撂底→抱框柱、 芯柱绑扎→水平系梁→墙体砌
筑
2.2 主要流程施工工艺：
2.2.1 放线
严格按照施工蓝图进行施工， 植筋部位需做好明确标注， 二次结构砌筑部位除厨房、 卫
生间部位使用加气混凝土砌块外，其他部位均采用
BM 连锁砌块。外墙采用 MU5.0 等级的
完美整理
Word 格式
图 2.6 门洞口处 BM 连锁砌块做法 图 2.7 外窗 BM 连锁砌块做法
完美整理
Word 格式
图.2.8 栏杆扶手处连锁砌块做法
2.2.7 墙体砌筑
砌筑前应认真挑选砌块， 不得使用缺棱掉角、 有裂缝、 外观尺寸偏差较差等质量缺陷的
砌块。
砌筑前根据墙体位置进行排砖， 排砖需从墙转角节点、 丁字节点、 十字节点等处及门窗
1）砌体砂浆必须密实饱满，砖砌体水平灰缝的砂浆饱满度不小于
80% 。
2）墙体转角处和纵横墙交接处应同时砌筑。
3.2 一般项目
1）砌体粘接砂浆应密实饱满。
2）砌块砌筑时采用的规格、品种应符合设计要求。
3）砌块墙转角处和纵横墙交接处应同时砌筑，咬槎紧密。如需间断应留斜槎。
4）砌筑脚手架不得搁、靠在砌块墙上。
长水平系梁。
墙体砌筑高度每天不得超过 1.5m ，墙体砌筑至顶板、梁底部 7 天后，采用小实心块、
U 形块或半块进行封顶处理，砌块顶部与结构梁、板缝隙用专用砂浆捻塞密实。
图 2.9 顶部不足整块 BM 连锁砌块做法
钢管背椤间距 800mm，最底部 一道距地 200mm
5 10方木做背 椤, 间距 300mm
铲刀清理干净，达到清水墙效果。
200mm 墙每砌筑 2～3 皮砖即灌注 C25 混凝土，100mm 墙每砌筑 1 皮砖即灌注芯 C25
混凝土，并用钢筋棍插捣密实， 芯柱顶部砌块需进行套割切缝，以便于砌块的砌筑，此处灌
注混凝土应补平砌块切缝，并采取切实可行办法保证混凝土的密实度。
通长水平系梁处砌筑 200 高 U 形过梁块，内绑钢筋，然后浇筑 C25 混凝土，钢筋需进
墙体转角节点、 丁字节点、十字节点以及门窗洞口两侧需设置芯柱，芯柱内在顶板、梁
上下用专用植筋胶植 2C12 钢筋，植筋深度 12d ，芯柱主筋采取搭接连接， 搭接长度 600mm ，
为便于套砌，钢筋可在墙半高处分段搭接。
图 2.1 BM 连锁砌块转角墙做法
完美整理
Word 格式
图 2.2 BM 连锁砌块丁字墙做法 图 2.3 BM 连锁砌块十字墙做法
