连锁砌块技术交底(大全)

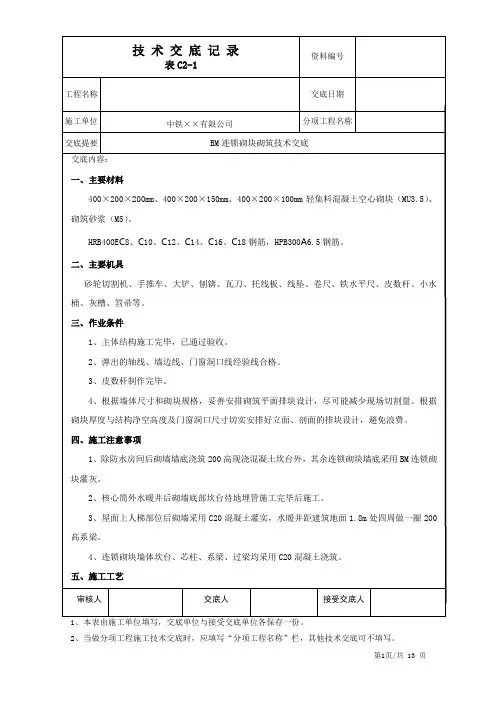

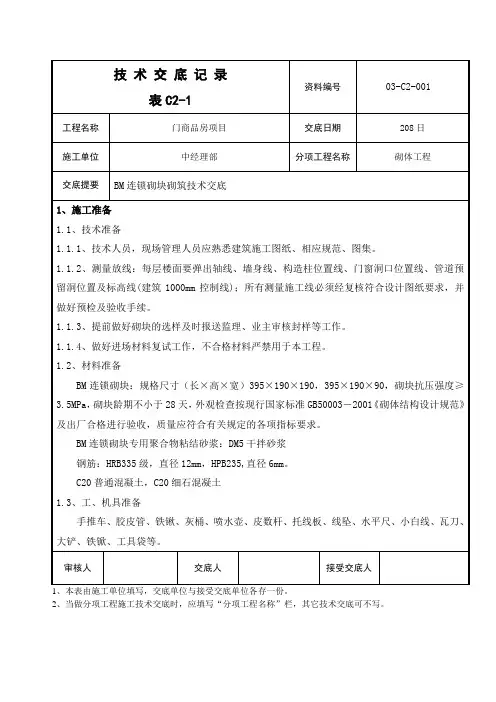

二. 施工工艺。

2.1 测量放线：

2.1.1结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线尽可能准确，偏差控制在规范允许的范围内。皮数杆尽可能立在填充墙的两端或转角处，并拉通线。

2.2 芯柱及拉结钢筋、植筋

2.2.1植筋工艺流程

定位放线—机械成孔—清孔—钢筋处理—配胶—锚筋—固定，养护—检验

2.2.2具体施工方法

（1）定位放线：根据芯柱和墙压筋位置确定打孔位置，用红漆标出钢筋位置。

（2）机械成孔：根据图纸及方案要求，在芯柱、墙体拉结筋、混凝土暗腰带等的位置定出植筋位置点，用手枪钻成孔，孔径及成孔深度如下表所示。打孔时如遇结构主筋可适

当调整打孔位置，钢筋拿弯按1:6处理。

钢筋直径对应的成孔直径及成孔深度见下表：

（3）清孔：成孔后要用无油压缩空气将孔内浮尘吹尽，并用棉丝擦拭孔壁两次，将孔内

灰尘充分清理干净。

（4）钢筋处理：钢筋锚固部分要清除表面锈迹及其他污物，一般采用角向磨光机配钢丝

刷除锈，打磨露出金属光泽为止。

（5）植筋：配好的黏合剂应尽快注入到孔洞中，注胶量为孔深的3/4。将钢筋插入空洞

中，提动旋转次数，排出气泡，注胶饱满，钢筋、螺栓四周与砼无缝隙，四周边缘溢胶，保证黏合剂层的饱满。钢筋外露部分长度保证工程需要。

（6）固定，养护：已经植入孔内的钢筋应在常温下养护，72小时内无任何扰动。3000

根为一个检验批进行拉拔试验。

2.3、填充墙按设计要求应设置芯柱，芯柱设置在墙体转角处、丁字墙交接处及墙

长超过5m时墙长中间部位、设置芯柱的宽度为200mm，厚度与墙等厚。芯柱主筋2Φ12

上端和下端与结构框架梁或楼板植筋连接，植筋伸入长度为10-12d。构造柱混凝土强度等级为C20。

三．砌筑操作工艺

3.1工艺流程：

3.1.1墙体放线→砼导墙浇筑→制备砂浆→砌块排列→立皮数杆→铺砂浆→→砌块就位→校正→勾缝。

（1）基层处理：将砌筑轻集料连锁砌块墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。

（2）房间需设置C20混凝土导墙200高（图纸特别注明的高于200mm导墙按图施工）管道

井检查门定位与管道外侧墙面平，凡未注明距楼、地面高度均为100高，做C20混凝土门槛，宽同墙厚。

（3）立皮数杆：宜用30mm×40mm木料制作，皮数杆上注明门窗洞口、拉结筋、过梁板带

的尺寸标高。皮数杆转角处均应设立，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。

3.2砌筑砂浆的使用

3.2.1应按照砌筑砂浆的使用要求及说明进行拌制和使用。

3.2.2现场不得自行用水泥、砂子等拌制砂浆。

3.2.3应用机械搅拌砌筑砂浆，搅拌时间不少于2分钟。

3.2.4砂浆应随拌随用，水泥砂浆必须在拌成后3h和4h内使用完毕。当施工期间最高气

温超过30度时，应分别在拌成后2h内使用完毕。超过上述时间砂浆，不得使用，并不应再次拌合后使用。

3．3、BM轻集料隔墙连锁砌块

1、隔墙砌块墙挂设轻物时，可采用砌块专用锚栓（见下图）；

挂设重物时宜将埋设

挂件处灌实混凝土。

2、隔墙砌块与框架柱之间宜采用柔性连接。

3.4、BM轻集料隔墙与框架梁柱、承重墙的连接：

1、BM砌块宜采用专用砌筑粘接剂砌筑，粘接性能强，一般水平缝和竖缝宽6-8mm，水平

缝满铺，竖缝只在砌块两端抹专用砌筑粘接剂挤紧，

见右图：专用砌筑粘接剂

当填充墙长度≧5m时，墙中段宜设置芯柱（或构造柱），且芯柱

与框架柱、芯柱与芯柱之间的距离不宜>4m。

当填充墙高度<4.2m时，墙体宜设置一道水平系梁（或现浇板带）；

当墙体高度≧4.2m时，应增设水平系梁。

当墙上遇有门洞时，门洞上部应设置与柱连接的且沿墙贯通的水平系梁（或现浇板带）；当遇有窗洞时，洞口上部及下部都应设置系梁，且上部系梁应沿墙贯通并与两端框架柱、构造柱或墙体连接。

当门窗洞口≦1.5m时，可用过梁块内配置3ф10钢筋作为过梁；当门窗洞口>1.5m时，洞口上部应现浇混凝土过梁且过梁与系梁结合并沿墙贯通且与两端框架柱、构造柱或墙体连接。

门窗洞两侧应设置芯柱（或构造柱），见详图。

芯柱：墙厚<200mm时，配置1ф12钢筋并浇筑C20混凝土；墙厚≧200mm时，配

置2ф12钢筋并浇筑C20混凝土。

水平系梁做板带：配置3ф10钢筋并浇筑C20混凝土。

BM墙体与其他类型墙体连接处宜设置构造柱连接。

填充内隔墙顶部与梁或楼板底部的连接，可斜砌与墙同厚的多孔多功能砖、半长开口U形

块或在墙顶捻干硬砂浆。

当抗震设防烈度为8度且墙长>5m时，填充墙顶部与梁或楼板底连接处宜设置固定钢卡或插筋，以防止墙体出平面外而破坏。

3.5预拌砂浆代号

DEN外墙外保温中粘贴保温板的砂浆。

DBI外墙外保温中保温板外的抹面砂浆。

DTA粘接釉面砖的砂浆。

DTG釉面砖的嵌缝砂浆

DP墙面的抹面砂浆

DS楼面、屋面的抹面或找平砂浆。

详见DB11/T696-2009<<干混砂浆应用技术规程>>。

3.6、BM轻集料连锁砌块墙体及SN保温连锁砌块墙体均可用于钢结构工程，均应按要

求设置水平系梁（或现浇板带）、芯柱（或构造柱），并且系梁（或现浇板带）、芯柱

（或构造柱）均应与钢结构柱、梁拉结。

3.7、 SN、BM砌块墙施工注意事项；

1、砌块应从门洞口向两边排，尽量采用主砌块，辅助砌块用于错缝，不足主、半砌块尺寸

时可切割，门窗侧砌块上下孔应基本对齐，便于灌芯柱。芯柱下部应留清扫口。

2、窗间墙尺寸最小宜为600，墙垛最小宜为200.

3、各管道、孔、竖槽、预埋件等应在砌块砌筑时预留，如砌完墙后开凿，应采用机械切

割，不得用手工剔凿。槽、洞补平后在此范围应增贴一层耐碱玻纤网格布，防止开裂。

4、砌块砌筑时，宜采用专用铺灰器铺浆，避免入孔洞，见示意图：

5、墙体平整度、垂直度偏差不宜超过4mm。

6、装饰抹灰：一般BM轻集料砌块墙面抹3-5厚（抹灰厚度视墙面

平整程度定）DP-G（粉刷石膏）或DP-MR砂浆（干拌砂浆），前者

不宜用于潮湿房间，隔声墙抹灰厚度12。

3.8 其它

1、本图集中除注明单位者外，其它均以mm为单位。

2、其它有关事项均应按照国家现行规范、标准执行。
