samson阀门定位器4763型电气阀门定位器
SAMSON 4763型 操作说明
Pstmax = F +
d²•π• △p 4•A
[巴]
d =阀座直径[cm] △p =阀门压差[巴]
A =气动执行器膜片有效面积[cm2] F =气动执行器工作范围上限值
在没有这些数据时,可估算:需要的气源压力=工作范围上限值+1巴 如图7到图10所示,阀门定位器的输出信号压力接到气动执行器的上膜盖或下 膜盖上。
给定值 Pe
6.1 止挡 7 安装螺钉 8 测量比较膜片 9 膜片连杆 9.1 拨杆 10 喷嘴气路块 10.1 喷嘴 10.2 挡板
11 盖板 12 气动放大器 13 比例(增益)调整Xp 14 气量调整Q 15 定位器安装螺孔 20 连接板 21 电气(i/p)转换器
图3 • 4763型电气阀门定位器原理图
过专业训练、有知识、有经验,了解相关标准的人员。他们 有能力判断分配给的工作中潜在的危险。
本设备的防爆型只能由经过特别培训的人员或被授权 在危险区域中处理防爆设备的人员操作。参见第6节关于防 爆型阀门定位器的维修。
任何因工艺介质、操作压力或控制阀可动部件所引起的 伤害均可采取正确的措施手段加以防止。
图2 • 4763电气阀门定位器(外盖已拆下)
6 EB 8359-2 ZH
结构和工作原理
阀行程
Pst 输出 36
气源 9
输入控制信号
图2和图3的说明 1 阀行程的反馈杆 1.1 传动轴 2 销钉 2.1 螺母 3 轴套 4 零点调整螺钉 5 安装螺钉 6 范围弹簧
喷嘴背压
喷嘴/挡板的布置 图为反作用< >
EB 8359-2 ZH 3
选型
阀门定位器 防爆
型号 无
范围弹簧
气动连接 电气连接
4763型电气阀门定位器
4763型和4765型的认证
AIR LIQUIDE
2003/OL 216 A
2003-07-30 带 6109 型电气转换器使用氧气气源,允许最高环境温度 60℃
EEx d隔爆型6116型电气转换器的认证请见数据表 T 6116 ZH
电气连接和尺寸(mm)
输入控制信号 4(0)至20mA
输入
输出 (38) 气源 (9)
0.19 m3(N)/h 0.5 m3(N)/h
0.13 m3(N)/h 0.33 m3(N)/h
3 m3(N)/h 8.5 m3(N)/h
240cm2:≤1.8秒 ·350cm2:≤2.5秒 ·700cm2:≤10秒·
带电气转换器
6109型 -20...70℃; 带金属电缆接头:
6112型 -20...80℃; 带金属电缆接头
气动连接 ISO 228/1 G ¼ ¼ NPT
温度范围 标准
低温到 -50℃ 特殊型
无 用于氧气气源
订货文件 电气阀门定位器 型号4763-x... 气动阀门定位器 型号4765-01...
附加规格 - 不带/带压力表 - 装配不锈钢外壳、镀铬接头的压力表或全不锈钢压力表 - 已调输入控制信号....或气源压力....巴 - 管路:镀锌管或不锈钢管或DN6/10 聚乙烯(PE)管 - 按照IEC 60534-6-1(NAMUR)标准装配
-35...80℃; 特殊型:-50...80℃
-35...70℃
-35...80℃;
特殊型:
-45...80℃
使用氧气气源型最大到60℃
温度 < 0.03%/℃·气源 < 0.3%/0.1巴
在10...150Hz和1.5g时< 2%
SAMSON3730-3智能型电气阀门定位器样本
系列型电气阀门定位器带通信应用型单作用或双作用阀门定位器用于装配到气动控制阀,自校准、自动适配控制阀和气动执行机构。
输入控制信号至行程至开启角度至数字式电气阀门定位器作为气动控制阀的重要附属装置,接受控制系统或控制器输出的电动控制信号,按预先设置关系辅助气动执行机构调整阀位并实现准确定位。
阀门定位器将从控制系统接收的输入控制信号(给定参数)和控制阀位行程或旋转角(被调参数)反馈量进行比较、处理,进而输出相应的气动控制信号(输出参数)给气动执行机构。
特点•易于安装到所有直行程和角行程执行机构上。
-直接集成安装(图)-连接(图)-直接安装在符合标准的杆型支架上-按照标准连接-按标准连接角行程气动执行机构(图)•可安装在任意位置(非悬空)•简单的单旋钮按键、菜单驱动操作•显示、可在任意安装位置选择任何方向读取•使用软件、经串行接口由机进行组态•可变的自动启动具有四种不同的初始化模式•预置参数-只需调整偏离标准的数值•校准后的行程传感器不受机械传动机构磨损的影响•在紧急情况下,同时生产现场不允许控制阀进行全行程动作时,使用“”初始化模式(替换法)对阀门定位器进行替换后的启动•所有参数永久存储在存储器(电源故障保护)•二线制系统,负载电阻为Ω•输出信号压力限值可调•可激活紧急关闭功能•零点连续监视•集成工作温度传感器和运行时间计数器•标配有两个可组态的阀位报警•自诊断;按照建议规范,报警为缩写状态,通过故障报警接点或可选的模拟阀位变送器送出•集成自诊断软件(见)相关产品信息表年月版数据表图:型直接装配到型气动执行机构图:型装配到凸缘图:型按照标准装配图:型带分体式阀位传感器和型微流量控制阀类型-型数字式电气阀门定位器,现场操作、就地通信使用接口,自诊断、通信。
-型数字式电气阀门定位器,现场操作、就地通信使用接口,自诊断、压力传感器用于监控气源和信号压力附加可选-感应式阀位开关(接近开关)-二线制模拟信号的阀位变送器-电磁阀强制排气功能-二进制输入-分体式阀位传感器(图)-模拟输入-不锈钢外壳-泄漏传感器监控阀座泄漏工作原理型数字式电气阀门定位器装配到气动控制阀。
SAMSON 调节阀定位器基本操作
SUB 初始化模式用于在生产过程进行中更换阀门定位器。为
此,可用机械方法将控制阀固定某个确定的阀位,或借助气动方式,即使
用外接气动信号使控制阀动作到某一个确定阀位。此固定住的阀位能够确
保生产装置能够正常运行。
更换上的阀门定位器不要初始化,如果需要,使用代码36 对定
模式,必须输入以下参数:销钉位置(代码4)及额定行程/转角(代码
5)。校验好的阀位传感器能够将有效行程预置得非常准确。初始化过程
中,定位器检查控制阀是否无碰撞地走完指定的工作行程范围(行程或转
角)。最大可能的行程必须始终大于设置的工作行程,否则初始化将被禁
止(出错显示代码52),因为不能达到工作行程。
是自动操作模式下最后时刻的给定值。此时阀位以%显示。
• 调整手动给定值
转动旋钮按钮至显示屏出现代码1。按一下旋钮按钮确定设
置,代码1 闪烁。当代码1 闪烁时,可通过转动旋钮按键将控制阀移
动至需要位置。继续转动直到阀门定位器输出压力变化和控制阀门开
始反应。若两分钟内未激活旋钮按键,则定位器将自动返回至手动模
器的过
渡时间决定,可能耗时几分钟。
MAX 是基于最大额定行程的初始化的默认设置。如果代码3
已确认允许组态,可通过代码6 改变到其它初始化模式。如定位器已
初始化了一次,在给定输入控制信号后,定位器会自动切换到上一次
的操作模式,相应显示为代码0。
• 初始化模式
通过代码3 启用允许组态和进入代码6之后,可以选择初始
保两个O形密封圈能够放置正确。
6、从定位器的反馈杆M(1)上把标准配置的连接销钉(2)拆除,将安装套
件中的φ5 金属连接销钉拧紧到90°销钉位置孔中。
阀门定位器SAMSON阀门变送器
产品信息表 (Information Sheet ) T 8350 ZH 2010年1月版 1 阀门定位器(Positioners ) •转换器(Converters )阀位开关(Limit Switches ) •阀位变送器(Position Transmitters ) 电磁阀(Solenoid Valves ) •附件(Accessories )选择和应用(Selection and Application )相关信息表 T 8355 ZH 2010年1月版产品信息表 T 8350 ZH阀门定位器、转换器、阀位开关、阀位变送器、电磁阀和闭锁阀都是为使气动控制阀满足工业过程需要而设计的附属装置/附件。
空气过滤减压阀和气源减压组件用于为气动仪表提供合适的压缩空气。
阀门定位器用于按预先选定的阀位(被调参数x)和输入控制信号(给定值w)之间的对应关系进行准确定位。
阀门定位器将气动或电动控制设备(控制器、控制站、过程控制系统)输出的控制信号与控制阀的行程/开启角进行比较,进而产生一个气动输出压力(P st)(输出变量y)。
阀门定位器通常作为伺服放大器将低能量的输入控制信号转换为与其成比例的具有一定功率的输出信号压力,最大可到气源压力(6bar/90psi)。
阀门定位器可用于标准或分程控制。
根据输入控制信号类型,可分为气动阀门定位器(p/p)和电气阀门定位器(i/p)。
气动阀门定位器接受输入控制信号为0.2至1.0巴(3至15psi),进而产生最大6巴(90psi)的输出信号压力P st。
电气阀门定位器使用的输入控制信号为4至20mA或1至5mA直流电流信号,产生最大6巴(90psi)的输出信号压力(P st)。
3730-3型和3731-3隔爆型数字式电气阀门定位器附加有在现场设备与过程控制系统间的HART®通信。
3730-4型数字式电气阀门定位器带Profibus通信、3730-5型和3731-5隔爆型型数字式电气阀门定位器带Ff通信,为现场总线型智能阀门定位器,应用集成到现场总线系统的现场控制元件。
萨姆森SAMSON定位器调试注意事项
萨姆森SAMSON定位器调校及注意事项主要使用旋转按键来操作定位器。
首先必须调整气量限制器来适应气流输送。
一、旋钮按键转动旋钮按键可以选择参数代码(P0至P16),然后按下此按钮确认所选参数代码。
若要变换参数值,转动旋钮按键选择所需值,然后按下旋钮按键确认所选值。
1、提示当显示回到状态指示模式时,已更改的参数值首先保存在EEPROM 中(以防电源故障)。
转动旋钮按键到代码P0,或等候 3 分钟直到显示自动返回。
如果标识显示在显示屏顶部,那么表示参数代码没有完全保存。
2、注意在参数代码P2、P3、P4 和P8 改变后,需重新初始化定位器。
气量限制器Q Q 气量限制器是用来调节空气输送使之适应执行器尺寸。
根据执行器气路方式不同可以选择两种不同的设置。
二、气量限制器在送气时用于适配执行器的尺寸。
►执行器传输时间<1s,如有效膜片面积小于240cm2 的线性执行器,需要限制空气流量(MIN)。
►执行器传输时间≥1s, 不需要限制空气流量(MAX)。
气量限制器Q 的位置同样取决于信号压力如何作用在SAMSON执行器上:►“SIDE”(侧面)位置适用于执行器在侧面连接信号压力,如3271-5。
►“BACK”(后面)位置适用于执行器在后面连接信号压力,如3277-5“SIDE”也适用于非SAMSON 的执行器。
1、显示LC 显示器指示出设定代码和功能的符号。
棒形图通过(+/-)符号及数值显示出控制偏差,棒形图的一格表示为1%的控制偏差。
若定位器没有初始化,棒形图不指示控制偏差,而是指示反馈杆相对于阀杆/轴的偏转角度。
棒形图的一格对应大约5°的偏转角度。
如果显示屏上出现表示故障的符号,那么要旋转旋钮按键直到ERR 出现,查看错误代码E0 至E15。
详见5.6 节。
2、启动警告当装置正在运行时,不要启动系统。
在施加供气与电信号时,控制阀可能会在整个行程范围或旋转角范围内移动,范围取决于设定参数。
►连接气源(SUPPLY 9)►给定输入控制信号4 至20 mA, (接线端子11 和12)。
电气阀门定位器原理培训1
当, 如特性不好或调节范围不合适, 仍然会使调节系统出现异常。
•
由于调节机构直接与工作介质接触, 使用条件恶劣, 所以容
易出现故障, 比如调节阀尺寸选择不合理或特性不适宜, 使调节质量
不高;调节阀通流部分被腐蚀、堵塞, 使其工作特性变坏;调节阀的
机械性能差, 动作不灵敏或产生振荡等。因此我们在对气动执行机构
• 控制固体介质的调节机构,如刮板、叶轮等;
• 控制电流的调节机构,如电位器、继电器、接触器等;
• 控制其他形式能量的调节机构。
• 在玻璃行业中调节阀又是使用最广泛的调节机构,通常 用来改变管道系统中各种气体介质的流量,从而达到控制 生产过程的目的。
电气阀门定位器结构原理培训
• 常用的调节阀有多种分类形式,
电气阀门定位器结构原理培训
杆向上移动, 并带动反馈杆(摆杆)绕支点转动, 连接在同 一轴上的反馈凸轮(偏心凸轮)也跟着作顺时针方向转 动, 通过滚轮使杠杆1绕支点转动, 并将反馈弹簧压缩、 弹簧对杠杆2的压力与信号压力作用在波纹管上的力达到 新的平衡状态。此时, 一定的信号压力就与一定的阀门位 置相对应。 以上作用方式为正作用, 若要改变作用方式, 只 要将凸轮翻转, A向变成B向等, 即可。所谓正作用定位器 , 就是信号压力增加, 输出压力亦增加;所谓反作用定位 器, 就是信号压力增加, 输出压力则减少。
电气阀门定位器结构原理培训
电气阀门定位器结构原理培训
• 当需要增加阀门开启度, 计算机控制系统的输出电流信号就会上升, 力矩马 达①产生电磁场, 挡板②受电磁场力远离喷嘴③。喷嘴③和挡板②间距变大, 排出放大器④内部的线轴⑤上方气压。受其影响线轴⑤向右边移动, 推动挡 住底座⑦ 的阀芯⑨ , 气压通过底座⑦输入到执行机构⑩ 。随着执行机构气 室⑩ 内部压力增加, 执行机构推杆⑥下降, 通过反馈杆⑩把执行机构推杆@ 的位移变化传达到滑板⑩。这个位移变化又传达到量程④反馈杆, 拉动量程 弹簧16。当量程弹簧16和力矩马达① 的力保持平衡时, 挡板② 回到原位, 减小与喷嘴③ 间距。随着通过喷嘴③排出空气量的减小, 线轴⑤上方气压增 加。线轴⑤回到原位, 阀芯⑧重新堵住底座⑦ , 停止气压输入到执行机构⑩ 。当执行机构⑩的运动停止时, 定位器保持稳定状态。
SAMSON阀门定位器
SAMSON的阀门定位器也跟随着控制技术的发展,经历了由气动、电动、数字、发展到现在的区域总线阀门定位器。
在世界同类产品中,SAMSON 的阀门定位器以它的结构紧凑、耗气量低、工作可靠、定位器中可选附加功能多等优势得到了大家广泛的好评。
为了便于大家讨论,我们首先复习一下定位器中的基本自控元件。
定位器中基本自控元件介绍——电/气转换器原理随着仪表技术的发展,气动仪表领域已逐步被电动仪表和计算机控制所占领,现在只有在一些特殊的场合还在使用气动仪表,作为仪表中的阀门附件“定位器”也由原来的气动阀门(P/P)定位器逐步由电/气(E/P)阀门定位器所代替。
那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢?我们以SAMSON 6111 型电/气转换器为例介绍一下它的工作原理(见图1):图1 Function Diagram of 6111图1A Type 4763气动功率放大器(8)在设计时;选用合适的弹簧力(8.2),使当输入信号为0 mA 时保持输出PA 在100mbar ,这样输出的压力通过恒节流孔(8.4)使喷嘴(7)内有一定的背压。
当输入的信号增加时;通电的线圈(2)切割永久磁铁(3)的磁力线,产生向上的力→挡板(6)靠近喷嘴(7)使背压(PK)增加→膜片(8.3)↓→打开阀芯(8.5)→输出PA↑。
当输入信号减少时;挡板(6)离开喷嘴(7)→背压(PK)减少→输出压力(PA)作用下膜片(8.3)↑→阀芯(8.5)关死→输出压力通过阀芯(8.5)释放。
当PA 同PK 平衡时输出压力保持不变;这时电信号在线圈(2)中产生的力也同背压(PK)取得平衡。
这样输入的电信号就转换成气信号了。
定位器的组成以SAMSON 的4763 电/气阀门定位器(图1A)为例,定位器主要组成部分见图2。
图2 1.反馈杆(1)2.反馈弹簧(6)3.反馈风箱(7)4. 气动功率放大器(7下部)5. 电/气转换器(21)定位器工作原理1. 模拟定位器我们还是以SAMSON的4763定位器为例(参考图3)。
samson 工业控制阀 定位器 说明书 3730-0
25.0
3271 型 执行器
120/140/350 700 700
15 7.5 15 和 30
7.0 10.0
35.0 50.0
1400/2800
30
14.0
70.0
1400/2800
60
2ห้องสมุดไป่ตู้.0
100.0
1400/2800
120
40.0
200.0
需要的 反馈杆
指定的连接 销钉位置
S
17
M
25
M
35
紧闭关断功能: 在激活了紧闭关断紧闭功能之后(参考第 5.12 部分),当给定值低于 4.5mA 或超过 19.5mA 时,气动执行器就会完全充气或 排空。 对于三通阀,该功能允许阀芯在执行器以 最大推力移动到终端阀位。
6 EB 8384-0 ZH
设计与工作原理
控制阀 阀位传感器 PD 控制器 DIP 开关 电气转换器 气动放大器 压力定值器 流量定值器 输出气量调整
1400-6822
执行器 附件
连接板用于附加连接电磁阀 G1/8 连接板(旧)用于 3277-5xxxxxx.00 型执行器(旧) 1/8NPT 连接板(新)用于 3277-5xxxxxx.01 型执行器
1400-6820 1400-6821 1400-6823
电磁兼容性
遵守 EN61000-6-2、EN 61000--6-3 标准和 NAWUR 推荐的 NE21 规范
防爆保护 防护等级 外壳材质 重量
II 2 G EEx ia IIC T6/II 2 D IP 65 T 80℃或 II 3 G EEx nA/nL IIC T6/II 3 D IP 65 T 80℃ IP66 压铸铝 EN AC-AL Si12(Fe) (EN AC-44300)根据 DIN 1725 标准,镀铬和喷漆;外部 部件:不锈钢 1.4571 和 1.4301 大约 1kg
萨姆森气动调节阀的性能与调校
萨姆森气动调节阀的性能与调校摘要:调节阀是大家所熟悉的常用的控制仪表,在工业生产中起着非常重要的作用,其种类繁多。
本文结合自己的工作实践,介绍一种德国萨姆森公司生产的调节阀的性能和调试方法,为今后同类设备的施工提供借鉴作用,保证阀门的安装调试质量,确保工程的平稳运行。
关键词:萨姆森调节阀调校气动定位器1 前言萨姆森调节阀是德国SAMSON公司生产的高性能调节阀,适用于生产装置的自动控制,康派司公司设计的江阴聚酯工程中使用了大量的萨姆森气动调节阀(98台),在工程施工中,结合这种调节阀使用说明书的技术要求和以往施工经验,与常用电气阀门定位器的特点和原理进行比较,系统掌握这种先进调节阀的调试。
本文重点对这种调节阀的调试要求和调试注意事项进行总结。
2 调节阀结构与性能2.1 调节阀整体结构萨姆森的这款调节阀从总体结构上看其他调节阀没有太大区别,它是由阀体,执行机构及电/气阀门定位器组成,其采用模块化设计,可以方便的通过更换现有的执行机构,改变动作形式,并且可以将标准类型扩展成带隔离段或金属波纹管的类型,如果做为微流量调节阀,可以将常用的阀座-阀芯组合,用金属波纹管形所替代。
此款调节阀只有流开型,故障-安全动作分两种即执行器杆伸长、执行器杆收缩型,与国内调节阀说法虽有不同,但是功能相同,这里所谓的调节阀执行器杆伸长型,既当信号压力减少或供电故障时,压缩弹簧带动执行器杆向下移动,将阀门关闭。
当信号压力重新增加时,通过抵抗压缩弹簧力而使阀门打开(执行器杆伸长型用FA表示)。
执行器杆收缩型,既当信号压力减少或供电故障时,压缩弹簧带动执行器杆向上移动,将阀门打开。
当信号压力重新增加时,通过抵抗压缩弹簧力而使阀门关闭(执行器杆收缩型用FE表示)。
为了获得最大的定位力(阀门在全开,全关状态下),可以预调执行器上膜头弹簧预应力来达到,如0.02-0.1MPa的弹簧范围,可以调整为0.03-0.11MPa。
执行器杆伸长型,执行器杆收缩型,可以通过翻转上膜头组件来完成。
阀门定位器
定位器(valve positioner)阀门定位器按结构分:气动阀门定位器、电气阀门定位器及智能阀门定位器,是调节阀的主要附件,通常与气动调节阀配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。
(一)结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后的情况发生,加快阀杆的移动速度,能够提高阀门的线性度,克服阀杆的摩擦力并消除不平衡力的影响,从而保证调节阀的正确定位。
(二)定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
(1)气动阀门定位器的输入信号是标准气信号,例如,20~100kPa 气信号,其输出信号也是标准的气信号。
(2)电气阀门定位器的输入信号是标准电流或电压信号,例如,4~20mA电流信号或1~5V电压信号等,在电气阀门定位器内部将电信号转换为电磁力,然后输出气信号到拨动控制阀。
(3)智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号,根据调节阀工作时阀杆摩擦力,抵消介质压力波动而产生的不平衡力,使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数,达到改善控制阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时,阀门定位器只有一个方向起作用,双向阀门定位器作用在活塞式执行机构气缸的两侧,在两个方向起作用。
3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时,输出信号也增加,因此,增益为正。
反作用阀门定位器的输入信号增加时,输出信号减小,因此,增益为负。
4、按阀门定位器输入信号是模拟信号或数字信号,可分为普通阀门定位器和现场总线电气阀门定位器。
SAMSON(萨姆森)阀门定位器调试步骤
SAMSON(萨姆森)阀门定位器调试步骤Ø 1.1定位器的基本描述1.定位器的基本介绍该定位器是由SAMSON公司生产的 3730-3型数字式电气阀门定位器。
阀门定位器的基本组成:电子行程传感器系统、模拟电/气转换系统、带微处理器的电子单元。
其显示屏显示符号含义和各按钮作用在以下几图中详细介绍。
显示含义及其按钮位置图Ø 1.2调试前准备工作1.准备工具:十字螺丝刀(1×100mm)、一字螺丝刀(3×100mm)、活动扳手(8寸)、活动扳手寸(10寸)、万用表、对讲机等。
2.检查定位器,电磁阀,反馈开关接线。
3.检查阀门供气压力并对过滤减压阀排污。
Ø 1.3阀门定位器的菜单介绍及自整定1.菜单“0”项为操作模式,共有四项注意:若要选择相应的菜单项,先用黑色旋钮旋转至相应的菜单选项,比如“0”选项,按下黑色旋钮,当“0”闪烁时,再旋转黑色旋钮旋转至相应选项,比如“MAN”项,再次按下黑色旋钮确定,完成操作,此方法以下均适用。
MAN为手动操作模式AUTO为自动操作模式SAFE为故障-安全位置ESC为取消在此我们选择AUTO(自动模式)2.菜单“1”项为手动给定阀门行程,此菜单项只有将“0”项菜单选择为MAN(手动模式)时才会出现,此时可转动旋转按钮手动给定阀门行程。
3.菜单“2”项可调整显示方向,即将显示器的可视方向调整180°4.菜单“3”项为确认允许组态,有三个菜单选项NO、YES、ESC 通过旋转按键选择“YES”对定位器进行组态5.菜单“4”项为连接销钉位置,此处根据现场阀门选择90°,即角行程执行机构。
注意:操作此项时,必须将“3”项选为YES6.菜单“5”项为额定范围,此项我们不做调整。
注意:操作此项时,必须将“3”项选为YES7.菜单“6”项为初始化模式,共有六项:MAX:控制阀的最大范围,从气动执行器的关闭至另一方向停止点(即控制阀从全关到全开)阀内件的行程/转角NOM:控制阀的工作范围,从关闭位置到指示的开位置阀内件的行程/转角MAN:手动选择范围SUB:在线替换校验(紧急模式)ZP: 零点校验ESC :取消在此我们选择“MAX”,按下初始化按钮,阀门开始自整定。
samson 3760 型 气动阀门定位器 电气阀门定位器 说明书
EB 8385 ZH13760型气动阀门定位器 电气阀门定位器图1·3760型定位器安装与操作说明EB 8385 ZH2008年6月版目录目录页码1 设计和工作原理 (6)2 装配到气动执行器 (8)2.1 调整操作方向 (8)2.2 根据IEC 60534-6标准进行装配 (10)3 连接 (13)3.1 气动连接 (13)3.1.1 信号压力指示 (13)3.1.2 供气压力 (13)3.1.3 防护级别IP65 (13)3.2 电气连接 (14)3.2.1 开关放大器 (14)4 操作....................................................................... (15)4.1 起始值和给定值................................................................. (15)4.2 对“气动执行器杆伸出”的调整 (16)4.3 对“气动执行器杆缩回”的调整 (17)5 调整阀位开关...................................................................... . (18)5.1 阀位开关的改装................................................. . (18)6 定位器形式转换................................................................... . (20)6.1 气动式p/p转型成电气式i/p (21)6.2 电气式i/p转型成气动式p/p (22)7 尺寸mm ................................................................. (23)测试证书EB 8385 ZH2安全指导EB 8385 ZH 3EB 8385 ZH4定位器 型号 3760- X X X X X X防爆保护不带根据ATEX 指令的Ex II 2G EEx iA IIC T6 CSA/FM根据ATEX 指令的Ex II 3 G EEx nA II T6 附件不带感应接近开关气动连接 G1/81/8NPT电气连接 不带M20 x 1.5 蓝色M20 x 1.5 黑色 插塞接头符合 DIN 43650 输入控制信号 0.2 至 1 bar / 3 至 15 psi 4 至 20 mA 带 i/p 模块 6109 0 至 20 mA 带 i/p 模块 6112 1 至 5 mA 带 i/p 模块 6112选型0 1 3 80 1 2 3011201230122EB 8385 ZH5行程范围 0至5, 0至7。
SAMSON萨姆森定位器调试方法
SAMSON萨姆森定位器调试方法
I.对于4763系列定位器:
第1步:给4.60mA的信号,调节零点旋钮,当感觉到阀杆刚刚动作即可;
第2步:给20mA的信号,查看满量程指示,如果满量程指示不对,在阀全关后适当调整定位器旋臂。
上螺钉的位置,然后重复第1个步骤重新调节零点,直到给20mA信号后满量程指示正确为止。
II.对于3730系列智能定位器:
转动调节按钮到所需的选项并按下该旋钮后,手形图标和数字同时闪烁,此时可旋转按钮调节数值,选定好后再次按下该旋钮,仅手形图标闪烁则已确定保存。
( 假设本次初始化的定位器配15mm行程的执行器),初始化方法如下:
1.序号3→YES
2.序号36→STD
3.序号3→YES (再次确认下是否仍然是YES)
4.序号4→35mm(旋臂位置:15mm行程为35;30mm行程为50,另有25和90的选项)
5.序号5→15mm (对应执行器的行程)
6.序号6→NOM
7.等待14秒后按下初始化按钮即可。
精品资料欢迎下载。
SAMSON气动阀门定位器3730
图1 • 4763型电气阀门定位器
安装与操作说明 EB 8359-2 ZH
2004 年9月版
目录
目录
页
1
结构和工作原理
6
2
装配到控制阀
8
2.1 装配到铸造支架的控制阀
8
2.2 装配到杆型支架的控制阀
9
2.3 阀门定位器盖
9
3
连接
10
3.1 电气连接
EB 8355-2 ZH 11
操作
4 操作 4.1 阀门定位器和执行器的组合 图7到图10为气动执行器、输入控制信号、作用方向和安装位置的布置。 若以后有所改变,如:改变控制回路作用方向;或在现场改变气动执行器动 作方式,从“气动执行器杆伸出”改变为“气动执行器杆缩回”型式或相反 改变,都涉及改变阀门定位器的装配位置。
输出压力Pst 特性
滞后 灵敏度 作用方向 1.4巴气源时的 比例(增益)Xp 稳态时耗气量 (Xp=1%) 供气量 “杆伸出”3271型执 行器响应时间 允许环境温度
影响
防护等级 重量 材料
4 至 20 mA 非防爆 在20℃时的内阻Ri:约250Ω±7% 0 至 20 mA 对于EEx ia II C 防爆型,数据参见认证证书
镀铬或喷塑的不锈钢
注:巴(bar)-德国使用的压力单位,1巴=100kPa=0.1MPa
EB 8359-2 ZH 5
结构和工作原理
1 结构和工作原理 4763型电气阀门定位器用于控制阀的准确定位,使其阀行程对应于控制信号。 为此,阀门定位器接受控制系统(控制器)输出的控制信号,作为给定值(w) 与与反馈来的控制阀行程(x)相比较,进而输出一个气动压力信号(输出y) 传送到控制阀的气动执行器。 4763型电气阀门定位器主要由电气(i/p)转换器(21)、包括反馈杆(1)和 轴(1.1)及范围弹簧(6)的机械部分、以及由喷嘴/挡板和气动放大器组成 的气动控制部分。 输入控制信号(例如4到20mA)直接进入电气(i/p)转换器并按比例转换成一 个送到气动控制部分的压力信号Pe。被控制的阀位通过反馈杆(1)使范围弹 簧(6)产生反馈力。与输入控制信号成正比的压力信号Pe作用在测量比较膜 片(8)的有效面积上,产生的给定力直接与阀位传递给范围弹簧(6)的反 馈力进行比较。测量比较膜片(8)由膜片连杆(9)与范围弹簧(6)直接相 连,膜片连杆上的拨杆(9.1)可带动挡板(10.2)位移,并使喷嘴(10.1) 的背压发生变化。 输入控制信号/压力信号Pe的变化或阀杆位置的变化将使给定力与反馈力比 较后有一个偏差,导致连杆位移,拨杆带动挡板位移,离开或靠近喷嘴使其 背压变化。喷嘴背压引入气动放大器(12),经放大输出Pst信号压力给气动 执行器,最终使阀位定位于控制信号的对应值,系统到达新的平衡。 通过气量调整Q(14)和比例(增益)Xp(3)的设置可优化阀门定位器的控制。 对于不同的阀门行程和输入控制信号,可更换相应的范围弹簧(6)。
山武智能阀门定位器
LWT
配置
1. 输入控制信号 2. 输出特性 3. 阀门动作 4. 定位器动作
以下为 SVP 各个可配置参数的默认和任选设定值
除非特别指明,否则智能阀门定位器将在出厂时采用如下配置
4 至 20 mA
用户自设范围的最小量程 = 4 mA
ห้องสมุดไป่ตู้
线性
EQ 或 QO 可由用户在订购时说明或自设。
正作用 (阀芯在阀座上方)
输出特性 • 线性、等百分比、快开 • 用户自设特性 (16 点)
供气压力 140 至 700 kPa (1.4 至 7.0 kgf/cm²)
空气消耗
4 l(N)/ 分钟 (140 kPa (1.4 kgf/cm²)时的最大值) 5 l(N)/ 分钟 (280 kPa (2.8 kgf/cm²)时的最大值) 6 l(N)/ 分钟 (500 kPa (5.0 kgf/cm²)时的最大值) 10 l(N)/ 分钟 (400 kPa (4.0 kgf/cm²)时的最大值,
AVP102 型产品的 NEPSI (国家级仪器仪表防爆安全 监督检验站)本质安全许可
Ex ia IIC T4-T6
-40°C 至 +60°C 时为 T4
-40°C 至 +60°C 时为 T5
-40°C 至 +40°C 时为 T6
证书编号:GYJ04236
安全栅应为 NEPSI (国家级仪器仪表防爆安全监督
反作用 (阀芯在阀座下方)可由用户在订购时说明或自设。
正作用
位置应向后,与上面对齐。
4
No. SS4-AVP100-0100 (1 版 )
尺 寸
⌠Ꮥ
⌠Ꮥ
ࢄѼ喚mm
䓂⅃阜ܩ ᣔऒ
samson 4763型电气阀门定位器 说明书

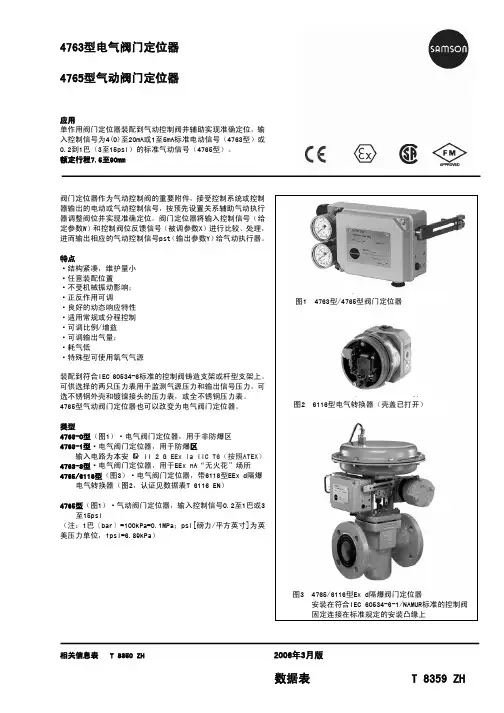

4763型电气阀门定位器4765型气动阀门定位器应用单作用阀门定位器装配到气动控制阀并辅助实现准确定位,输入控制信号为4(0)至20mA或1至5mA标准电动信号(4763型)或0.2到1巴(3至15psi)的标准气动信号(4765型)。
额定行程7.5至90mm阀门定位器作为气动控制阀的重要附件,接受控制系统或控制器输出的电动或气动控制信号,按预先设置关系辅助气动执行器调整阀位并实现准确定位。
阀门定位器将输入控制信号(给定参数W)和控制阀位反馈信号(被调参数X)进行比较、处理,进而输出相应的气动控制信号pst (输出参数Y)给气动执行器。
特点·结构紧凑,维护量小 ·任意装配位置·不受机械振动影响; ·正反作用可调 ·良好的动态响应特性 ·适用常规或分程控制 ·可调比例/增益 ·可调输出气量; ·耗气低·特殊型可使用氧气气源装配到符合IEC 60534-6标准的控制阀铸造支架或杆型支架上。
可供选择的两只压力表用于监测气源压力和输出信号压力,可选不锈钢外壳和镀镍接头的压力表,或全不锈钢压力表。
4765型气动阀门定位器也可以改变为电气阀门定位器。
类型4763-0型(图1)·电气阀门定位器,用于非防爆区 4763-1型·电气阀门定位器,用于防爆区输入电路为本安 II 2 G EEx ia IIC T6(按照ATEX) 4763-8型·电气阀门定位器,用于EEx nA“无火花”场所 4765/6116型(图3)·电气阀门定位器,带6116型EEx d隔爆电气转换器(图2,认证见数据表T 6116 EN)4765型(图1)·气动阀门定位器,输入控制信号0.2至1巴或3至15psi(注:1巴〔bar〕=100kPa=0.1MPa;psi[磅力/平方英寸]为英美压力单位,1psi=6.89kPa)图3 4765/6116型Ex d隔爆阀门定位器图1 4763型/4765型阀门定位器 图2 6116型电气转换器(壳盖已打开)工作原理4765型气动阀门定位器和4763型电气阀门定位器两者唯一区别是后者内部带电气(i/p)转换器,用于将控制系统或控制器来的电流信号按比例转换成气动控制信号pe。
仪表知识德国萨姆森(SAMSON?)?定位器的工作原理及调校步骤
仪表知识德国萨姆森(SAMSON )定位器的工作原理及调校步骤设计与原理3730-1 型电气阀门定位器安装在气动控制阀上,用于按输入控制信号将阀门准确定位。
由控制系统或控制器来的直流输入控制信号作为给定值w,阀位(行程或转角)作为被调参数或反馈量x,阀门定位器将两者进行比较,并按一定规律输出信号y 给气动执行器调节阀位。
定位器可以直接装配在3277 型执行器上,或根据IEC60534-6(NAMUR)标准装配到相应的执行器上。
若装配到符合VDI/VDE 3845 标准的角行程气动执行器上,需要一个对角行程进行转换的连接轮。
用于双作用(无复位弹簧)角行程气动执行器,还需要一个附加的反向输出气动放大器。
3730-1 型定位器主要由带微处理器的电子单元、模拟量电气转换器和气动放大器和阀位-电阻线性转换的阀位传感器组成。
定位器标准配备有两个可调的软件阀位开关来指示终端阀位。
将控制阀阀位x(直行程或角行程位移)通过反馈杆和阀位传感器(2)转化为电信号送给模拟PD 控制器电路(3)。
同时这个信号经A/D 转换器(4)变为数字信号传送至微处理器(5)。
输入控制信号w(如4~20mA)也经由A/D 转换器(4)送给微处理器(5),再经D/A 转换器加到模拟PD 控制器电路(3)上,并在此与阀位反馈量进行比较。
在比较过程出现偏差时,模拟PD 控制器(3)的输出变化并由电/气转换器(6)变为气动控制信号,经气动放大器(7)放大输出给气动执行器,增加或减少输出信号压力使控制阀定位在输入控制信号对应的阀位上。
外部气源一路给气动放大器(7),另一路给压力定值器(8)。
带有固定设定点的流量定值器(9)用于气动放大器的气路吹扫,保持一定量的排气,保障气动放大器无故障操作。
由气动放大器提供的输出信号压力,可通过激活参数P9 来限制到2.4 巴。
输出气量调整Q(10)用于优化与不同气动执行器配合的定位控制紧密关闭功能:一旦当输入控制信号低于1%或高于99%(详见通过参数P10 和P11 设置终端阀位),气动执行器就会立即完全充气或排空。
