智能型电气阀门定位器

合集下载

SVI_II_AP智能电气阀门定位器的原理和应用

SVI_II_AP智能电气阀门定位器的原理和应用

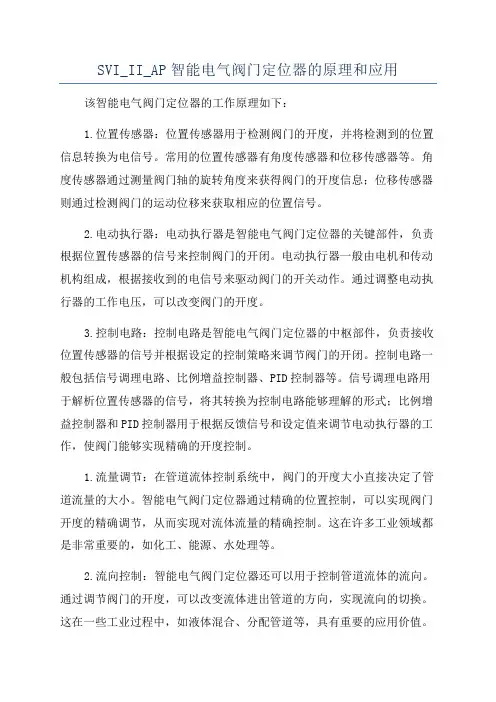

SVI_II_AP智能电气阀门定位器的原理和应用该智能电气阀门定位器的工作原理如下:1.位置传感器:位置传感器用于检测阀门的开度,并将检测到的位置信息转换为电信号。

常用的位置传感器有角度传感器和位移传感器等。

角度传感器通过测量阀门轴的旋转角度来获得阀门的开度信息;位移传感器则通过检测阀门的运动位移来获取相应的位置信号。

2.电动执行器:电动执行器是智能电气阀门定位器的关键部件,负责根据位置传感器的信号来控制阀门的开闭。

电动执行器一般由电机和传动机构组成,根据接收到的电信号来驱动阀门的开关动作。

通过调整电动执行器的工作电压,可以改变阀门的开度。

3.控制电路:控制电路是智能电气阀门定位器的中枢部件,负责接收位置传感器的信号并根据设定的控制策略来调节阀门的开闭。

控制电路一般包括信号调理电路、比例增益控制器、PID控制器等。

信号调理电路用于解析位置传感器的信号,将其转换为控制电路能够理解的形式;比例增益控制器和PID控制器用于根据反馈信号和设定值来调节电动执行器的工作,使阀门能够实现精确的开度控制。

1.流量调节:在管道流体控制系统中,阀门的开度大小直接决定了管道流量的大小。

智能电气阀门定位器通过精确的位置控制,可以实现阀门开度的精确调节,从而实现对流体流量的精确控制。

这在许多工业领域都是非常重要的,如化工、能源、水处理等。

2.流向控制:智能电气阀门定位器还可以用于控制管道流体的流向。

通过调节阀门的开度,可以改变流体进出管道的方向,实现流向的切换。

这在一些工业过程中,如液体混合、分配管道等,具有重要的应用价值。

3.阀门位置监测:智能电气阀门定位器还可以通过位置传感器监测阀门的实时位置,并提供相应的反馈信号。

通过与上位计算机系统的连接,可以实现对阀门位置的实时监测和数据采集,为工业控制系统提供重要的过程参数。

4.系统集成:智能电气阀门定位器可以通过与其他控制设备的连接,实现整个管道流体控制系统的集成控制。

可以与PLC、DCS等控制系统进行通信,实现远程控制和监测,提供更加智能化的控制解决方案。

SEPP4000智能电气阀门定位器说明书要点

SEPP4000智能电气阀门定位器说明书要点

1.前言1.1概述SEPP型电气阀门定位器的使用,必须遵守本说明书中的各项要求,尤其在进行安装调试时,要由合格的专业人员进行,并且要求严格按照本说明书的操作方法进行正确的操作,特别是要按规定进行运输和储存。

在应用过程中,要求遵守操作说明的各条款,正确进行电气系统连接,严格遵守防爆方面的规定。

本定位器是属本质安全型,如果不严格遵守这些规定,将会导致系统的安全故障,甚至有造成对人身伤害的危险。

1.2安全警告说明凡操作说明中重要的内容已在说明书中进行了特别标记和着重注释。

凡会对人身造成直接危害,以及可能造成主要的财产损失的部分,在本说明书中均有警告标记。

凡有可能会导致轻微的人身伤害或财产损害的,在本说明书中都有注意事项标记,请在阅读时留意。

1.3关于电气与气动安全性的说明●SEPP型定位器在进行安装电气/气动连接以及调试的过程中,要求由熟练的专业人员进行。

●保证在所有电气安全性指标范围内工作。

●进行电气线路装接时,要遵守第7章“技术参数”中的规格要求。

●对保护装置进行电气安装时应遵守所有法规、标准中的说明,特别是关于防爆方面的规定。

●安装及调试设备时应遵守气动执行器有关的安全说明,特别对存在有因执行器中有较高压力而可能导致的伤害危险,给予关注。

11.4熟练专业技术人员要求熟悉SEPP4000定位器或类似设备的安装、调试操作与维护工作的人员,以及获得所需资料的人员方可对定位器进行操作。

这些人员是:●熟悉过程自动化安全规定的项目专家。

●有经验的调试及维护人员,例如受过合格培训可进行SEPP4000定位器或类似设备的安装、调试修理及维护的人员。

●操作人员应熟悉自控设备的操作,以及理解这些操作说明的具体内容,特别是要理解第4章“定位器的操作”中的内容。

232.功能说明SEPP4000是一种智能型电气阀门定位器,内部全数字化运算和数字化操作,可以安装在直线行程气动执行器上或角行程气动执行器上工作。

动作方式有单作用式(弹簧回位式)执行器或是双作用式执行器(气缸式)。

智能阀门定位器原理

智能阀门定位器原理

智能阀门定位器原理智能阀门定位器是一种利用先进技术实现阀门定位功能的装置,它在工业控制系统中起着至关重要的作用。

其原理主要基于传感器、控制器和执行器的协同作用,通过精确的信号采集和处理,实现对阀门位置的准确定位和控制。

下面将详细介绍智能阀门定位器的原理。

首先,智能阀门定位器的原理基于传感器的作用。

传感器是智能阀门定位器的重要组成部分,它能够实时感知阀门的位置信息,并将这些信息转化为电信号输出。

传感器通常采用霍尔传感器、光电传感器或者压力传感器等,通过不同的原理来实现对阀门位置的监测。

传感器的准确性和稳定性对于智能阀门定位器的性能至关重要,只有准确感知到阀门位置的变化,才能实现精准的定位控制。

其次,控制器是智能阀门定位器的核心部件之一。

控制器接收传感器输出的信号,并进行数字信号处理和逻辑判断,根据预设的控制算法来实现对阀门位置的精准控制。

控制器通常采用先进的微处理器或者PLC控制系统,具有高速运算和强大的数据处理能力。

通过控制器的智能化算法,可以实现对阀门位置的精确定位和实时调节,从而保证工业生产系统的稳定运行。

最后,执行器是智能阀门定位器的另一核心部件。

执行器根据控制器的指令,实现对阀门位置的精准控制。

执行器通常采用电动执行器或者气动执行器,通过电机或者气动装置来驱动阀门的开关动作。

执行器具有快速响应和高精度的特点,可以实现对阀门位置的精准控制,从而满足工业生产系统对阀门位置精度的要求。

综上所述,智能阀门定位器的原理主要基于传感器、控制器和执行器的协同作用,通过精确的信号采集和处理,实现对阀门位置的准确定位和控制。

传感器实时感知阀门位置信息,控制器进行数字信号处理和逻辑判断,执行器实现对阀门位置的精准控制。

这种原理的应用,可以提高工业生产系统的自动化水平,提高生产效率,降低人工成本,保证工业生产系统的安全稳定运行。

智能阀门定位器

智能阀门定位器
器使用时温度低于-10℃,LCD的显示变慢并且清晰度明显下降。
(二)操作按键
定位器在现场可采用三个按键实现定位器的操作,按键的功能取
决于可选择的工作模式。该阀门定位器的显示屏和操作按键如图9-6所 示。
智能电气阀门定位器与传统定位器的对比
传统电气阀门定位器的工作原理
反馈杆反馈阀门的开度位置发生变化,当输入信号产生的电磁力矩与定位器的反馈系统 产生的力矩相等,定位器力平衡系统处于平衡状态,定位器处于稳定状态,此时输入信号与 阀位成对应比例关系。当输入信号变化或介质流体作用力等发生变化时,力平衡系统的平衡 状态被打破,磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平 衡状态,由于喷嘴和挡板作用,使定位器气源输出压力发生变化,执行机构气室压力的变化 推动执行机构运动,使阀杆定位到新位置,重新与输入信号相对应,达到新的平衡状态。在 使用中改变定位器的反馈杆的结构(如凸轮曲线),可以改变调节阀的正、反作用,流量特性 等,实现对调节阀性能的提升。
①定位精度高,可达±0.2%。控制系统稳定性能好,基本取消了死区。 ②通过非线性补偿环节,改变了被控变量的流量特性。
③具有自动调零和调量程、智能诊断、报警显示等功能。
④安装和调试成本较低,系统维护方便。
第一节 概述
⑤阀位检测采用霍尔应变式、电感式和非接触式传感器,提高了控制 回路的性能。 ⑥可接收模拟、数字混合信号或全数字信号(符合现场总线通信协议 ):4~20mA DC/HART、FF、PROFIBUS等。 ⑦通过手持终端或其他组态工具能对智能阀门定位器进行就地或远程 组态。 ⑧品种齐全,安全防爆,应用广泛。 智能阀门定位器越来越多地应用于过程控制系统中,各生产厂家也不 断推出新产品,市场竞争激烈,本章将介绍的是Siemens公司生产的 SIPART PS2智能阀门定位器。

智能阀门定位器说明书

智能阀门定位器说明书
3.5.2 阀门定位器参数设定及初始化
此界面是参数设定状态的第一界面。项号10表示直行程执行器。如果执行器为角行程执行器,则用户按向上键进入下一界面,表示角行程执行器。按向下又回到直行程执行器设定界面。退出执行器类型设定界面,按功能 + 向上键,进入执行器正/反作用设定界面。执行器类型则为退出时界面设定的状态。
2.1.3 位置变送电流输出模块报警及限位传感器模块
2.1.5 气动连接模块
02
气动连接
2-1-5 外接气源示意图
行器进气排气流量调节
1为执行器进气流量调节阀, 2为执行器出气流量调节阀
01
单作用及双作用执行器作用压力输入口Y1 位置反馈作用连杆 供气动力气源输入口Dz 具有消音作用的消耗气体排出口E
设定方法与定位器类型设定相同。项号11为正作用/反作用设定界面。按功能+向上键,系统退出执行器正/反作用设定,进入阀门气开气关设定界面。按功能 +向下键 进入10号菜单。以下所有菜单的转化以此类推,不再重复说明。 正作用表示4—20mA对应于0—100%行程。 反作用表示4—20mA对应于100—0%行程。
3.5.2.3 阀门定位器参数设定及初始化操作 1. 执行器类型设定:直行程/角行程,系统默认为直行程。 2.执行器正/反作用设定。默认为正作用
阀门气开、气关特性设定 气开型阀门设定,项号为12 型阀门设定,项号为12 特性曲线设定 定
2.1.1 主板
定位器当前位置通过2线制4~20mA输出反馈。一个数字输出表示一组故障信息,这两个报警输出电路与其他电路是隔离的。两个可调整限位位置的数字量输出通道。 2.1.4 现场总线扩展模块 在现代仪器仪表中现场总线技术的应用越来越广泛。然而,由于现场总线的多样性和复杂性,因此为了适应不同的系统就要配置不同的现场总线系统:PROFIBUS 、INTERBUS、CANBUS 总线、FF 总线、HART 总线。目前,我们能够提供HART总线通讯选择板卡。

电气阀门定位器YT系列 电气阀门定位器智能反馈模块 详细调试说明

电气阀门定位器YT系列 电气阀门定位器智能反馈模块 详细调试说明

电气阀门定位器智能信号模块使用调试方法一、模块简介(电气)阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用,能够提高定位器的使用性能,并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制,并采用全进口元件制作,具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED 工作状态指示,可以方便的识别模块的工作状态,并可以完全免工具进行精确调整。

一、电气连接如图所示,EP端为定位器指令输入端,用于输入4~20mA的指令信号。

PTM端接直流24V稳压电源,如串接电流表或电流传感器,可观察到电流变化。

注意事项:PTM端必须接直流稳压电源,严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后,模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围,可参照下面的“调试方法”进行调整。

三、调试方法1.电气连接分别在EP端和PTM端连接好4~20mA输入信号和24V直流稳压电源,并串接好电流表(或万用表直流100mA电流档)以便观察PTM端反馈信号电流。

注意事项:尽量不要直接连接DCS系统调试,除非能确保DCS系统是绝对完好,以便尽快完成智能模块的调试。

观察电流表读数:此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2.使模块进入调试状态按住如上图所示最右边一个按键不放,待模块上的指示灯亮起,然后放开该按键,指示灯闪烁即表示模块已进入调试状态。

观察电流表读数:此时电流表读数应为4mA,如有偏差,可按“+”或“-”键调整电流,使电流值符合要求。

3.反馈信号4mA(0%)位置调整调整EP端输入信号大小,使阀门处于需要反馈4mA信号(即0%)的位置。

按“+”或“-”键调整电流,使电流值符合要求,然后按一下上图所示最右边的按键。

观察电流表读数:如电流表读数从4mA跳至8mA左右,即表示需要反馈4mA信号(即0%)的位置已确认完毕。

深圳万讯MVP3300阀门定位器说明书

深圳万讯MVP3300阀门定位器说明书

MVP3300智能电气阀门定位器 Intelligent Electropneumatic valve Positioner用户手册User Manua1用户须知 (1)1.1安全指示 (1)1.2开箱清单 (1)1.3重要信息提示 (1)2概述 (1)2.1功能介绍 (2)2.2特点 (2)2.3防雷特性 (2)3技术参数 (3)4安装说明 (4)4.1外形尺寸 (4)4.2机构安装 (4)4.3气路连接 (7)4.4电气连接 (7)5调节操作 (9)5.1操作界面说明 (9)5.2用户菜单 (10)5.3初始化 (12)5.4诊断 (14)5.5报警 (14)5.6参数列表 (16)6参数解释 (17)7使用异常与维护保养 (21)7.1异常状况排除 (21)7.2维护保养 (22)8运输和贮存 (22)9订货须知 (23)9.1产品型号 (23)9.2其它可选项 (23)1用户须知1.1安全指示定位器先上电,后供气源;产品使用过程中,不要随意的触摸反馈连接装置;产品必须正确安装、正确操作和正确维护。

1.2开箱清单MVP3300智能阀门定位器;安装配件;用户手册;另外订制附件,详见装箱清单。

1.3重要信息提示为了您能更好地应用这份说明,以及保障你在调试,运行和维修这台仪器时的安全,请注意下列符号的用途:符号标语解说注意注意注意指潜在的危险,如不能避免,可能会损害产品本身或周围物体。

(危险物)提示提示提示是指有用的或特别的被忽视的能影响操作条件或产品功能的事物。

(不包含危险的或有害的情形)在安装和调试前请认真阅读此手册。

2概述MVP3300智能阀门定位器为深圳万讯自控股份有限公司推出的智能型两线制现场仪表。

本定位器作为气动阀门的配套控制部件,广泛运用于石油、化工、电力、冶金、轻工等领域的自动控制系统中。

MVP3300智能阀门定位器接受来自控制系统的4~20mA阀位设定信号,通过A/D转换得到阀位设定值;同时通过位置传感器得到实际的阀位信号;两者经过控制软件的计算处理,从而控制气动执行机构的进气与排气,驱动阀位到达设定点(如图1所示)MVP3300智能阀门定位器其采用德国原装进口压电阀等核心部件,是基于微处理器技术的高性能电/气阀门定位器,能很好地克服摩擦力和阀芯上的不平衡力,提高调节阀的响应速度,使其定位迅速准确。

SIPART PS2 智能电气阀门定位器样本

SIPART PS2 智能电气阀门定位器样本
SIPART PS2定位器采用适当的安装组件固定到直行程或角行程执 行机构上,执行机构的直线或转角位移通过安装的组件检测并到 耐磨连接导电塑料电位转换器。
装在直行程执行机构上的组件检测的角度误差被自动地校正。
当 SIPART PS2 采用二线制连接时,它完全从 4 至 20mA 给定信 号中获取电源。亦可从 PROFIBUS (SIPART PS2 PA)总线信号 中获取电源。对于基金会现场总线 (FF) 同样适用。
件;或者符合 - IEC 1158-2 技术规范 PROFIBUS-PA 通讯的总线供电功能电子
部件。 - IEC 1158-2 技术规范基金会现场总线 (FF)通讯的总线供电
功能电子部件。 • 执行机构行程检测组件 (阀位反馈系统) • 螺丝接线端子盒 • 由压电阀组构成的气路控制及放大部分
压电阀组安装在壳体内部,进气和输出压力的气动接口位于定位 器的右侧。可另选一个压力表模块和 / 或一个电磁阀接在上面。位 于壳体内部的电路板安装架留有数个插槽,按编号分别插入具有 以下功能模块:
■ 应用
SIPART PS2 定位器主要应用于以下领域: • 化学工业 • 电厂 • 造纸和玻璃 • 食品和制药 • 海上平台
SIPART PS2 系列定位器有以下的产品型式: • 单作用执行机构的塑铝、不锈钢或铸铝外壳 • 双作用执行机构的塑铝和不锈钢外壳 • 用于非危险区 • 可用于非危险区域
- 本安产品 (EEx ia/ib) - 隔爆外壳 (EEx d) - 隔爆设计 (无火花型)
智能电气阀门定位器
SIRART PS2
SIPART PS2
2
介绍
特性
应用
3
设计
4
功能
6

智能电气阀门定位器的研究分析

智能电气阀门定位器的研究分析

智能电气阀门定位器的研究分析摘要:以集成电路控制技术为基础的智能电气阀门定位器,已成为智能化气动执行器的核心控制部件。

智能电气阀门定位器结合气动执行器与其他设备在工业生产中应用,可大幅提高工业机器的生产效率。

本文根据智能电气阀门定位器结构特点、技术基础和应用实际,探讨其总体结构、硬件设计、软件设计等相关技术的研究进展,分析智能电气阀门定位器的研究现状,为今后装置电气阀门定位器的更新改造提供参考。

关键词:气动执行器智能电气阀门定位器集成电路控制阀门定位器在工业生产中占有极其重要的地位,它一定程度上它决定了工业生产过程控制的调节品质。

随着工业化水平的不断提高,阀门定位器也必须不断发展以满足过程控制品质需求。

智能电气阀门定位器的问世,是阀门定位器发展过程中的巨大进步。

智能化的电气阀门定位器克服了传统阀门定位器种种弊端,极大地提高了工作效率。

智能电气阀门定位器在国外研发与应用水平较高,而我国的智能电气阀门定位器的研究与应用,越来越不能满足我国工业化进程的要求。

1、智能电气阀门定位器研究与发展现状当前,由于我国工业化水平正在迅速上升期,我国机械制造业中对智能化的阀门定位器的应用渐趋频繁,但仍没有得到普遍应用。

为满足我国现阶段工业生产水平与技术需要,国内的专家学者,正在积极进行智能电气阀门定位器的研发和应用工作。

通常,气动执行装置由气动执行机构、阀门定位器和调节阀共同构成。

而电气阀门定位器是整个执行装置最核心的控制部件。

它通过动力源提供的动力,接收调节器的讯号,与阀位反馈装置捕获的阀位信息进行比较,调节执行装置的气压,通过联动装置调节生产设备的运行。

而国外研发的智能型和总线型的电气阀门定位器,已经集智能化、组态化和通用性于一体,安装后能够自动校准、能进行故障诊断与处理,并能够实时传输技术指标到上位机。

国内的阀门定位器大都基于喷嘴挡板工作原理,是前期吸收或模仿国外产品与技术的产物。

其特点是通用性差、结构复杂、故障率高、安装调试困难、性能指标不达标。

普通阀门定位器与智能阀门定位器的主要区别

普通阀门定位器与智能阀门定位器的主要区别

普通阀门定位器与智能阀门定位器的主要区别
1.控制阀流量特性的实现方式不同
智能定位器的反馈部分采用线性反馈,所需控制阀流量特性是在设定回路实现的。

普通定位器的反馈部分是不同形状的凸轮,通过改变凸轮形状来实现所需控制阀流量特性。

详见5.3节。

2.输入输出方式不同
通常,智能阀门定位器是智能电气阀门定位器。

与一般电气阀门定位器比较,智能电气阀门定位器的输入信号是标准的4~20mA或1~5V电信号,它需要经模数转换后作为微处理器的输入信号。

而一般电气阀门定位器输入信号虽然是4—20mA或l~5V电信号,但它不需要经模数转换,可直接送电磁线圈产生电磁力,实现力平衡。

智能阀门定位器的输出信号是数字信号,它通常送压电阀组,通过压电阀组的开关来调节送控制阀膜头的气压,一般电气阀门定位器的输出信号是经气动放大器放大后的气信号。

3.采用的控制方式不同
智能阀门定位器与一般的计算机控制装置类似,采用离散控制方式,因此,在采样间隔内,控制阀开度不变化。

运行过程中,控制阀开度呈现阶梯形变化。

一般阀门定位器采用连续控制方式,因此,整个控制过程中,控制阀开度的变化是连续的(除了因死区造成的跃变外)。

4.反馈信号检测处理不同
智能阀门定位器中控制阀反馈信号需经模数转换后送微处理器处理,而一般阀门定位器反馈信号直接作为反馈力(力矩),不需要经模数转换为电信号。

一些智能阀门定位器输入信号采用标准模拟信号,在同一导线还传输HART数字信号,组成混合信号的智能阀门定位器,它不属于现场总线智能阀门定位器,但仍属于智能阀门定位器。

电气阀门定位器 YT-1000系列 电气阀门定位器智能反馈模块-详细调试说明

电气阀门定位器   YT-1000系列 电气阀门定位器智能反馈模块-详细调试说明

电气阀门定位器智能信号模块使用调试方法一、模块简介(电气)阀门定位器智能模块是新一代电气阀门定位器信号处理模块。

与电气阀门定位器配套使用,能够提高定位器的使用性能,并为远端控制系统提供精确的阀门开度信号。

模块采用新一代全数字技术研制,并采用全进口元件制作,具有精度高、抗干扰能力强、工作稳定等优点。

内部设计有LED工作状态指示,可以方便的识别模块的工作状态,并可以完全免工具进行精确调整。

一、电气连接如图所示,EP端为定位器指令输入端,用于输入4~20mA的指令信号。

PTM端接直流24V稳压电源,如串接电流表或电流传感器,可观察到电流变化。

注意事项:PTM端必须接直流稳压电源,严禁使用未经整流稳压的电源。

推荐使用直流24V开关稳压电源。

二、使模块正常工作当电气连接完成后,模块默认进入正常工作状态。

如由于运输等原因模块反馈信号偏差超出允许范围,可参照下面的“调试方法”进行调整。

三、调试方法1.电气连接分别在EP端和PTM端连接好4~20mA输入信号和24V直流稳压电源,并串接好电流表(或万用表直流100mA电流档)以便观察PTM端反馈信号电流。

注意事项:尽量不要直接连接DCS系统调试,除非能确保DCS系统是绝对完好,以便尽快完成智能模块的调试。

观察电流表读数:此时电流表读数应为4mA左右至20mA左右之间任意一个数值。

2.使模块进入调试状态按住如上图所示最右边一个按键不放,待模块上的指示灯亮起,然后放开该按键,指示灯闪烁即表示模块已进入调试状态。

观察电流表读数:此时电流表读数应为4mA,如有偏差,可按“+”或“-”键调整电流,使电流值符合要求。

3.反馈信号4mA(0%)位置调整调整EP端输入信号大小,使阀门处于需要反馈4mA信号(即0%)的位置。

按“+”或“-”键调整电流,使电流值符合要求,然后按一下上图所示最右边的按键。

观察电流表读数:如电流表读数从4mA跳至8mA左右,即表示需要反馈4mA信号(即0%)的位置已确认完毕。

SEPP4000智能电气阀门定位器说明书

SEPP4000智能电气阀门定位器说明书

1.前言1.1概述SEPP型电气阀门定位器的使用,必须遵守本说明书中的各项要求,尤其在进行安装调试时,要由合格的专业人员进行,并且要求严格按照本说明书的操作方法进行正确的操作,特别是要按规定进行运输和储存。

在应用过程中,要求遵守操作说明的各条款,正确进行电气系统连接,严格遵守防爆方面的规定。

本定位器是属本质安全型,如果不严格遵守这些规定,将会导致系统的安全故障,甚至有造成对人身伤害的危险。

1.2安全警告说明凡操作说明中重要的内容已在说明书中进行了特别标记和着重注释。

凡会对人身造成直接危害,以及可能造成主要的财产损失的部分,在本说明书中均有警告标记。

凡有可能会导致轻微的人身伤害或财产损害的,在本说明书中都有注意事项标记,请在阅读时留意。

1.3关于电气与气动安全性的说明●SEPP型定位器在进行安装电气/气动连接以及调试的过程中,要求由熟练的专业人员进行。

●保证在所有电气安全性指标范围内工作。

●进行电气线路装接时,要遵守第7章“技术参数”中的规格要求。

●对保护装置进行电气安装时应遵守所有法规、标准中的说明,特别是关于防爆方面的规定。

●安装及调试设备时应遵守气动执行器有关的安全说明,特别对存在有因执行器中有较高压力而可能导致的伤害危险,给予关注。

11.4熟练专业技术人员要求熟悉SEPP4000定位器或类似设备的安装、调试操作与维护工作的人员,以及获得所需资料的人员方可对定位器进行操作。

这些人员是:●熟悉过程自动化安全规定的项目专家。

●有经验的调试及维护人员,例如受过合格培训可进行SEPP4000定位器或类似设备的安装、调试修理及维护的人员。

●操作人员应熟悉自控设备的操作,以及理解这些操作说明的具体内容,特别是要理解第4章“定位器的操作”中的内容。

22.功能说明SEPP4000是一种智能型电气阀门定位器,内部全数字化运算和数字化操作,可以安装在直线行程气动执行器上或角行程气动执行器上工作。

动作方式有单作用式(弹簧回位式)执行器或是双作用式执行器(气缸式)。

智能电气阀门定位器的工作原理及应用

智能电气阀门定位器的工作原理及应用

智能电气阀门定位器的工作原理及应用智能电气阀门定位器是一种设备,通过电动机和传感器的配合,实现对阀门的定位控制。

其工作原理是通过电动机驱动阀门的开关动作,同时通过传感器检测阀门的位置,从而实现对阀门位置的准确定位。

智能电气阀门定位器的应用广泛,可以用于各种阀门的控制,例如在工业领域中的流体控制系统、汽车行业中的气门控制系统、家用设备中的自动排水系统等。

1.电动机:智能电气阀门定位器的关键部分是电动机,通过电动机的驱动,可以实现阀门的开闭动作。

电动机的控制信号由控制系统发出,通过电动机的旋转力矩作用于阀门的动力装置,从而驱动阀门的开启和关闭。

电动机的驱动方式多种多样,常见的有直流电动机和交流电动机。

2.传感器:智能电气阀门定位器还配备有各种传感器,用于检测阀门的位置和状态。

例如,通过安装在阀门上的旋转角度传感器可以实时监测阀门的旋转角度,以保证阀门的准确定位。

同时,还可以安装开关传感器,用于检测阀门是否完全开启或关闭,并向控制系统发送相应的信号。

3.控制系统:智能电气阀门定位器的控制系统是整个系统的核心,通过控制系统可以对阀门进行精确的定位控制。

控制系统根据传感器的反馈信息,实时调节电动机的驱动力矩,从而实现阀门位置的调节。

控制系统可以根据需要,设定不同的开关角度和速度,以满足不同的工况要求。

1.工业控制:在工业领域中,实现对流体的精确控制是非常重要的。

智能电气阀门定位器可以应用于各种工业流程中,例如化工厂、发电厂、石油化工等领域。

通过对阀门位置的准确控制,可以实现对流体的精确调节和控制,提高生产效率和产品质量。

2.汽车行业:在汽车行业中,智能电气阀门定位器常应用于气门控制系统。

通过对气门的准确控制,可以提高发动机的效率和性能。

智能电气阀门定位器可以实时监测气门的位置,并根据发动机的运行状态和负荷情况,调节气门的开闭角度,以实现最佳的燃烧效率和动力输出。

3.家用设备:在家用设备中,智能电气阀门定位器常用于自动控制系统,例如自动排水系统。

智能阀门定位器的安装如何

智能阀门定位器的安装如何

智能阀门定位器的安装如何智能阀门定位器是自动控制阀门状态的设备,具有快速、精确的定位能力,可以通过实时监测阀门的开关状态以及位置信息,从而实现远程控制和监控。

在工业生产、城市供水、石油化工、电力系统等领域,智能阀门定位器广泛应用于阀门控制和管理。

下面将介绍智能阀门定位器的安装步骤。

1. 确定安装位置在安装智能阀门定位器之前,需要先确认设备的安装位置。

一般来说,设备应安装在离阀门较近且易于观察的位置。

另外,在选择安装位置时,也需要考虑到设备的使用寿命与可靠性等因素。

2. 安装阀门定位器安装智能阀门定位器的过程需要一定的技术能力和经验。

在安装过程中,需要先切断阀门的供水,然后将设备安装在阀门上。

具体步骤如下:•第一步,清理阀门和定位器的安装接口,确保安装处干净、平整。

•第二步,将安装支架固定在阀门上。

•第三步,将定位器放置在支架上,轻轻转动直到固定。

•第四步,将阀门控制电线接入定位器。

3. 连接电源安装完成之后,需要将阀门定位器连接到电源中。

一般来说,在连接电源之前,需要检查定位器的电源电压和频率是否与所在地区的电源相符。

具体步骤如下:•第一步,打开智能阀门定位器的电源开关,检查电源状态。

•第二步,将电源线插头接入插座,确保插头固定在插座上。

•第三步,根据阀门定位器的要求,连接相应的电源线和接地线。

4. 确认安装在安装完成之后,需要对智能阀门定位器进行检查,以确保设备安装正确并能正常使用。

具体步骤如下:•第一步,检查阀门定位器是否安装牢固,是否有松动或缺损。

•第二步,检查阀门定位器的显示或指示灯是否正常亮起。

•第三步,进行一系列开关测试,看看智能阀门定位器的控制效果如何。

结语安装智能阀门定位器需要确保专业人员进行,遵循正确的安装流程和操作方法。

只有这样才能保证设备能够正常使用并取得最佳的效果。

通过上述步骤,我们可以更好地了解如何安装智能阀门定位器。

MVP3300智能电气阀门定位器

MVP3300智能电气阀门定位器

MVP3300智能电气阀门定位器1.技术参数:1.1.气源:1.1.1.气源压力:0.14-0.7Mpa;1.1.2.气源要求:压力必须在0.14-0.7Mpa;气源应无明显的腐蚀性气体蒸、汽和溶剂;固体微粒数量应小于0.1g/M3,且微粒直径应小于60um,含油量应小于10mg/M3;工作压力下的气源其露点应比定位器工作环境温度至少10℃;1.1.3.阀泄漏量:0.6L/H;,1.1.4.稳态耗气量:<36L/H;1.2.输入输出:1.2.1.适应执行机构:单/双作用;1.2.2.行程范围:直行程:10-100mm;角行程:30-120度;直、角行程安装辅件不一样,直、角行程的最大转角一般为90度;1.2.3.电流输入:4-20mA,最小≥3.6mA;可实现分程控制;1.2.4.压电阀动作次数:平均无故障动作次数超过20亿次;1.2.5.输出特性修正:线性、等百分比(1:25/33/50)、快开(30:1)、用户自定义20段曲线;1.2.6.通讯方式:可选HART;1.3.显示方式:1.3.1.液晶显示:2排7位数字液晶,尺寸22*38mm;1.3.2.开度显示:0-100%阀门开度、设定值、可选阀位指示器;1.3.3.压力表显示:可选2或3个压力表;1.4.组态操作:1.4.1.自整定:1.4.2.自诊断;1.4.3.就地手操;1.5.精度:1.5.1.死区:0.1-10%可调整;1.5.2.线性度:0.5%FS;1.5.3.灵敏度:0.1%FS;1.5.4.重复性:0.2%FS;1.6.工作环境:1.6.1.环境温度:-20-70℃;1.6.2.环境湿度:5-95%RH;1.6.3.抗振性能:15-150Hz/2g;1.6.4.防护等级:IP65;1.6.5.防爆等级:Ex ia ⅡC T4-T6;1.7.防雷:1.7.1.电压保护水平:线-线:65V,线-地:<700V;1.8.外形:1.8.1.重量:2.0kg;1.8.2.尺寸:170*96*96mm;1.8.3.外壳材质:铝合金;2.电气连接:2.1.1-2:4-20mA+、-端子;最小3.6mA;输入阻抗:350/550(HART型)欧姆;2.2.3-4:二进制输入,不需配电;2.3.21-22、31-32:报警模块输出+、-端子,内阻2000欧,晶体管输出,需配电18-35VDC;2.4.11-12:4-20mA输出+、-端子,阀位反馈,需配电,12-30VDC,3.6-20.5mA;精度0.1%;2.5.41-42、51-52:限位开关,无源触点,工作电压小于24VDC,电流不大于2A;3.调节与操作:3.1.操作界面:LCD分为两行显示;3.1.1.正常状态:第一行显示现实阀位值;第二行从左至右依次为阀位动作方向、运行状态(M表示手动/A表示自动)、控制输入值;3.1.2.参数状态:第一行显示控制参数值;第二行从左至右依次为参数序列号、代码参数;3.1.3.参数分4组,4组参数组下的参数按统一序列编号;有的参数之间有关联关系,有的后续参数因前部参数的选择而出现;3.2.操作按键:三个按键,功能、增加、减少键;无操作1分钟后返回运行状态;3.2.1.功能键:常按(超过3秒):状态之间切换,点按:控制模式:手/自动切换,参数设定状态:切换参数组、进入、确认参数,设定完参数返回到运行状态,参数才保存;3.2.2.增加、减少键:点按:手动状态时:开关阀、两键互有加速功能,参数设定状态:进入参数组、切换参数、改变选项、增减参数;另外增加键常按3秒具有起动参数复位、手/自动整定的功能;3.2.3.组合键:功能键+增加键常按3秒,进入诊断菜单;可查最原始的参数值;3.2.4.定位器在进行初始化以后才可使用和西门子一样;3.3.参数说明:前部选项为默认值;3.3.1.P1:3.3.1.1.01INIA:自动初始化,no/stat:不/起动初始化;3.3.1.2.02INIM:手动初始化,no/stat::不/起动初始化;3.3.1.3.03:保留;3.3.1.4.04TYPE:执行机构类型:line/turn:直/角行程;3.3.1.5.05:保留;3.3.1.6.06DEBA:控制器死区:auto/0.1-10%:自动或可设在10%以内;3.3.1.7.07PRED:预判值:auto/0.1-10%:自动或可设在10%以内;是控制回路给定执行机构一个信号后,控制回路判断给出的执行机构的行程值。

HIC1000型智能电气阀门定位器.

HIC1000型智能电气阀门定位器.

HIC1000型智能电气阀门定位器1. 概要GENERALHIC1000型是一种新的智能型电气阀门定位器,采用全数字化运算和操作,适用于直行程或角行程的气动执行机构。

动作方式有单作用或双作用式。

本定位器属两线制仪表。

HIC1000*2*型可提供PID调节功能,可作为一台就地调节器和定位器一体的高智能控制装置用。

定位器型的是由输入信号4~20mA进行,就地PID控制型的是由+24VDC供电输出与变送器串联回路运行。

同时它除完成将调节器输出的电流信号转换成驱动调节阀的主要功能外,还具有按照工作时阀杆摩擦力,抵消被调介质压力变化而引起的不平衡力,从而使阀门开度对应于调节器输出的控制信号来实现正确定位。

1、本定位器内部全数字化控制,具有可靠性高、稳定性好、体积小、重量轻等优点。

2、调试方便快捷,无需任何工具,只需按动定位器界面上几个按钮,即可完成调试。

3、功能设置简单,调校时可对正/反作用方式、阀开/关类型、输出特性、直行程或角行程等进行直接设置。

4、智能化控制,对阀门介质波动、行程超值、执行器泄漏等可做出判断分析、报警、优化阀门进行。

HIC6000电气定位器1. 概要HIC6000/HIC6100系列电气定位器与气动调节阀配套使用,构成闭环控制回路。

把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。

同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。

该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。

▲直行程2. 特点·通过CE认证·通过防爆等级(Exia ⅡCT6, Exd ⅡCT6)认证·通过IP66等级认证·具有高抗振性(在5~200Hz时无影响)·电气接口均为多孔形式,便于任意方向连接·调校简单,易于实现正、反作用的转换·对于小型执行机构,通过调节气孔流量可消除振荡现象·不需要换零部件即可完成1/2等分控制·设计为部件组合式结构,便于维修和保养·易于反馈连接·空气消耗低HIC5000系列电气阀门定位器1. 概要GENERALHIC5000系列电气阀门定位器与气动执行机构配套使用,输入4~20mADC的信号转换输出空气压力,控制执行机构的动作。

FOXBORO-SRD991__智能定位器 说明书

FOXBORO-SRD991__智能定位器 说明书
使用弹簧力的执行机构是由单 作用定位器控制的。不使用弹簧力的执 行机构是由双作用定位器控制的。可以 在本机上用本机按键操作阀门定位器。 HART 型和 FOXCOM 型
6 供气连接··············································· 16
7 电气连接··············································· 17
8 起动 ······················································ 18
SRD991 智能电气阀门定位器
SRD991 智能电气阀门定位器
SRD991 是设计为操纵气动阀门执行机构的智能电气阀门定位器。用控制系统和电子控制装置操作, 采用叠加在 4~20 DmA 模拟控制信号上的 HART 通信信号。连接 I/A Series 系统,采用 FOXCOM 数字通信, 可以实现纯数字化操作。
1.1 概述····························································Байду номын сангаас··· 3 1.2 框图································································ 3 1.3 操作································································ 3 1.3.1 模拟方式 ····················································· 3 1.3.2 数字方式 ····················································· 4 1.3.3 软件····························································· 4

SEPP5000型智能定位 器说明书090801

SEPP5000型智能定位 器说明书090801

1.功能说明SEPP5000是一种智能型电气阀门定位器,内部全数字化运算和数字化操作,可以安装在直线行程气动执行器上或角行程气动执行器上工作。

动作方式有单作用式(弹簧回位式)执行器或是双作用式执行器(气缸式)。

本定位器属两线制仪表。

SEPP5000定位器开盖后面1.1 定位器备选模块:●模拟位置反馈模块●空气过滤调节器1.2 定位器工作原理:SEPP5000智能电气阀门定位器,应用于气动直线行程或角行程执行机构。

执行机构的运动带动SEPP5000定位器的反馈轴转动,从而带动位置传感器旋转检测出阀位并转化成电信号。

该电信号与控制室送来的输入信号(4-20mA)一道送入转换电路,通过A/D转换送到微处理器,微处理器将这些数值通过精确的运算,计算偏差值,根据偏差值进行优化运算并输出PWM,该输出再通过驱动电路驱动压电阀动作,从而控制气动驱动单元,经气动驱动单元放大后驱动执行机构动作,达到消除偏差,准确定位的目的。

盖放大器阀位传感器SEPP5000阀门定位器使用说明书21.3 定位器工作范围:SEPP5000定位器可检测出直线行程式执行器60°转角,角行程式执行器120°转角有三种不同的范围见图2-4。

● 阀机械范围 ● 运行行程范围传感器范围是可以由传感器测得的旋转反馈轴运动的最大范围。

阀机械范围是指SEPP5000定位器可以进行精确定位的阀可能运行到达的最大范围(即阀的安装全行程范围),阀机械范围限制取决于阀结构及其相应的机械安装位置,其限位安装状态以及相对参考值由安装初始参数决定。

运行行程范围是由用户定义的可在阀机械范围内限制阀杆运行的范围,若阀机械范围发生变化,则运行行程范围要根据新的阀机械范围来重新计算,有关参数要重新进行设定。

在自控过程中,设定点范围是根据运行行程范围来进行比较而确定阀的位置的。

对有机械止停的调节阀,用户一般将运行行程等同于机械行程来操作(如气缸式)。

通讯:通过MDS 适配器进行的通讯SEPP5000阀门定位器使用说明书SEPP5000定位器内还有一个通讯连接,可以通过PC对定位器进行操作监控与组态,该通讯通过一个MDS适配器或FSK调制解调器进行工作,可以对其进行操作。

AD系列智能电气阀门定位器(用户手册)

AD系列智能电气阀门定位器(用户手册)

AD系列智能电气阀门定位器用 户 手 册目 录一 定位器定义 ... ... ... ... 第 2 页二 产品综述 ... ... ... ... 第 2 页三 型号说明 ... ... ... ... 第 3 页四 性能特点 ... ... ... ... 第 3 页五 参数指标 ... ... ... ... 第 5 页六 联络方式 ... ... ... ... 第 6 页一、定位器定义根据国标 GB/T22137.2-2008(等同IEC 61514-2:2004)《工业过程控制系统气动输出智能阀门定位器性能评定方法》中定义:智能阀门定位器(Intelligent Valve Positioner)以微处理器技术为基础,采用数字化技术进行数据处理、决策生成和双向通信;它可以通过配备附加的传感器和附加的功能来补充其主要功能。

二、产品综述工业过程控制中,气动控制阀应用最为广泛,它利用压缩空气作为动力,具有结构简单、动作可靠平稳、天然具备防火防爆条件等优点,在石油、化工、冶金、造纸等领域,执行器系列均首选气动控制阀。

电气阀门定位器是控制阀中的重要组成构件,控制阀的智能化(或称控制阀数字解决方案)主要体现在阀门定位器的智能化水平中,是近年来各控制阀及配套厂商研发的重点。

AD1000系列智能阀门定位器是山东省技术改造工程公司(Shan-Dong Innovative Technology forEngineering Co.简称SITE)引进美国ADI公司产品技术,集本身20余年过程控制丰富现场生产经验,于2010年6月正式推向国内市场的新型智能控制仪表。

该款仪表硬件上结合了目前国际流行智能定位器各项优点,软件设计借鉴西门子、ABB等同类产品性能特点,对我国内控制阀使用现状有极强的针对性、适应性。

智能阀门定位器可应用于各种控制阀诸如直行程调节阀、蝶阀、角阀等,可装配在国内外大多数控制阀上面,适应面广、适应性强,且具备一定的抗电磁干扰功能。

智能阀门定位器及其工作原理

智能阀门定位器及其工作原理

智能阀门定位器及其工作原理
智能阀门调节定位器是一种不需要人工矫正和调整的阀门定位器。

它可以自动检测调节阀零点、满度、摩擦系数,并自动设置控制参数。

与传统的阀门定位器不同,智能阀门定位器接受来自控制系统的4~20mA模拟信号,通过驱动力作用于主杠杆,阀门器上阀位的变化通过反馈杆、凸轮、副杠杆和反馈弹簧传递到主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构,经由气动放大器来控制气动执行机构的进气与排气,达到设定点。

智能阀门定位器利用物理上的力平衡理论,自动控制阀门,不需要人工干预。

智能阀门调节定位器的特点是数字化控制,能够实现高精确度的气流控制。

通过数字平衡原理来对阀位进行位移控制,能够实现更加精准的控制。

基于HART协议的双向数字通讯,能够实现跟微处理器双向交流的数字通讯,提高了控制的精确度和稳定性。

同时,智能阀门定位器是一个控制回路,具有两级控制,能够实现更加精细的控制。

因此,智能阀门控制器的运用已经成为现代机器控制中不可或缺的一部分,可以提高控制水平和减少故障发生率。
