桥门式起重机基础知识.
铁路桥、门式起重机概述
10.齐全、响亮
11.吊索、吊具
11.吊索的变形、磨损、断丝不超限;吊具动作灵活
12.各安全装置
12.动作灵敏、可靠
四、交接班检查
装卸机械交接班检查是装卸作业基本要求之一,桥、门式起重机交接班时,应检查电压表、电流表、控制器(包括防风制动装置)、限位开关、紧急开关、音响和照明装置是否良好,试车检查各工作机构空载运行是否正常。
4.跨度L:单位“m”。指大车两走行轨道中心线间的距离,表示工作范围。
悬臂长度L和有效悬臂长度L’:单位“m”。悬臂长度指支腿中心线至悬臂最外端的距离。有效悬臂长度指支腿中心线至小车允许最大外移时吊钩中心线之间的距离(桥吊没有悬臂)。
二、桥、门式起重机的适用范围
桥、门式起重机作为一种主要的装卸机械,适用作业的品名很广。如配用电动抓斗,可以方便地进行散堆装货物的作业,既可以装车,还可以卸车;如配用电磁吸盘,可以对生铁块进行作业;配用网络,可以对袋装货物进行作业;配用油桶夹,可以对桶装货物进行作业;配用集装箱吊架,可以方便地对集装箱进行操作,更有集装箱专用门吊,可以部分自动地操作门吊自动对号,既提高工作效率,又保证了安全;甚至对玻璃这样的易碎品用门吊也可以进行装卸。可以说只要有货场,就离不开桥、门式起重机。
2.起升高度H:单位“m”。起升高度一般指门式起重机运行轨面(大车)到吊钩的上极限位置之间的距离。当取物装置可以放到地面或轨道顶面以下时,其下放距离称为下放深度(如港池或河道)。起升高度和下放深度之和称为总起升高度。
3.额定工作速度υ:单位“m/min”。有3个速度:起升速度,指起升电机在额定转速时的速度,一般8~20m/mm;运行速度,指运行电机在额定转速时的运行速度,一般小车运行速度35~45m/min;大车运行速度30~80m/min。
桥门式起重机基础知识
02
应用领域:广泛应用于工厂、仓库、码头、车站等场所
03
优点:结构简单、操作方便、运行平稳、安全可靠
04
门式起重机
1
结构:由主梁、端梁、支腿、行走机构等组成
2
特点:结构简单、制造成本低、安装方便
3
应用:广泛应用于工厂、仓库、码头等场所
4
优点:运行平稳、操作方便、维护简单
桥门式起重机的特点
01
结构简单,易于维护
运行机构的工作原理是通过电动机驱动减速器,将动力传递给车轮,使起重机沿着轨道水平移动。
运行机构通常由电动机、减速器、车轮和轨道等部件组成。
运行机构的性能直接影响到起重机的工作效率和安全性。
变幅机构
变幅机构是桥门式起重机的重要组成部分,用于调整起重机的工作幅度。
变幅机构的工作原理是通过改变起重机的臂长,实现起重机在不同高度和距离上的作业。
定期检查与维护
定期检查:每月至少进行一次全面检查,包括机械、电气、液压等系统
维护保养:定期进行润滑、清洁、调整等维护工作,确保设备正常运行
操作人员培训:定期对操作人员进行安全操作培训,提高安全意识和操作技能
设备档案管理:建立设备档案,记录设备的使用、检查、维护等情况,便于追踪和管理
04
操作过程中,必须保持起重机稳定,严禁在起重机晃动时进行操作。
05
操作结束后,必须将起重机停放在安全位置,切断电源,锁好驾驶室。
安全防护措施
B
D
A
C
操作人员必须经过专业培训,持证上岗
操作过程中,必须遵守操作规程,严禁违规操作
操作过程中,必须穿戴安全防护用品,如安全帽、手套等
定期对桥门式起重机进行安全检查,确保设备安全可靠
桥式起重机门式起重机
(一)桥式起重机门式起重机桥(门)式起重机主梁、端梁、平衡梁(支腿)、小车架不应有裂纹和明显变形; 腐蚀超过原厚度的10%应予报废。
主梁跨中上拱度应为:(0.09%〜0.14%) S,且最大上拱度应控制在S/10范围内; 主梁跨中的下挠值应控制在跨度1/700范围内;端梁有效悬臂处的上翘度应为:(0.9/350〜1.4/350) L1或L2 (S:表示跨度;LI、L2:表示有效悬臂长度)。
刚性支腿与主梁在跨度方向的垂直度应为hlWHl/2000(hl:表示下沉深度;H1:表示起升高度)。
通用门式起重机跨度极限偏差应为:当SW26m时,△s=±8mm,相对差不应大于8mm;当S>26m时,△s=±10mm,相对差不应大于10mm。
行走机构应符合下列规定:接头处的高低差不应大于1mm;接头处的头部间隙不应大于2mm;接头处的侧向错位不应大于1mm;对正轨箱形梁及半偏轨箱形梁,轨道接缝应放在筋板上,允许误差不应大于15mm;两端最短一段轨道长度应放在不小于1.5m处加挡铁;轨道纵向坡度不应超过0.5%;固定轨道的螺栓和压板不应缺少,垫片不应窜动,压板应固定牢固;轨道不应有裂纹或严重磨损等影响安全运行的缺陷;传动系统的驱动轮应同向同步转动。
制动及安全装置应符合下列规定:运行终点应设置四套终点止挡架和灵敏、有效的行程限位装置;各限位器应齐全、灵敏、有效;导绳器移动应灵活,自动限位应灵敏可靠;外露传动部分防护罩(盖)应完好齐全;应装有防雨罩;进入起重机的门和司机室到桥架上的门,应设有电器连锁保护装置,当任何一个门打开时,起重机所有机构均应停止工作;大车轨道铺设在工作面或地面时,起重机应设置扫轨板;扫轨板距轨面不应大于10mm;应设置非自动复位型的紧急断电开关,并保证司机操作方便;在主梁一侧落钩的单主梁起重机应设置防倾翻安全钩;小车正常运行时,应保证安全钩与主梁的间隙适宜,运行不应有卡阻;吊运炽热金属的起升机构应装两套高度限位器,两套开关动作应有先后,并应控制不同的断路装置或采用不同的结构形式,功能应可靠、有效;桥式起重机司机室位于大车滑线端时,通向起重机的梯子和走台与滑线间应设置防护板;滑线端的端梁下,应设置防护板。

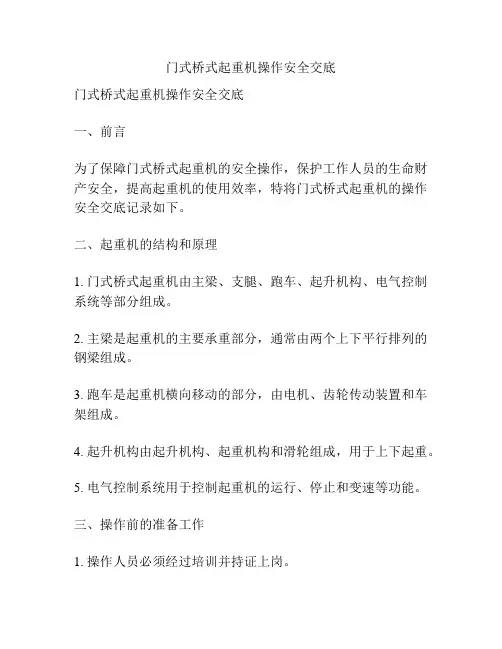

门式桥式起重机操作安全交底
门式桥式起重机操作安全交底门式桥式起重机操作安全交底一、前言为了保障门式桥式起重机的安全操作,保护工作人员的生命财产安全,提高起重机的使用效率,特将门式桥式起重机的操作安全交底记录如下。
二、起重机的结构和原理1. 门式桥式起重机由主梁、支腿、跑车、起升机构、电气控制系统等部分组成。
2. 主梁是起重机的主要承重部分,通常由两个上下平行排列的钢梁组成。
3. 跑车是起重机横向移动的部分,由电机、齿轮传动装置和车架组成。
4. 起升机构由起升机构、起重机构和滑轮组成,用于上下起重。
5. 电气控制系统用于控制起重机的运行、停止和变速等功能。
三、操作前的准备工作1. 操作人员必须经过培训并持证上岗。
2. 在操作起重机之前,应进行起重机的检查和试运行,确保各项机械和电气设备运行正常。
3. 在操作起重机之前,应查看并清理工作区域,确保起重物无障碍物。
同时,应确保工作区域的安全距离。
4. 操作起重机时,必须穿戴合适的安全防护用品,如安全帽、安全鞋、护目镜等。
四、操作细节1. 操作时,必须确保操作人员的手部和身体远离机械运动部分,以免发生意外伤害。
2. 操作时,必须遵循桥式起重机的操作规程,严禁超载操作。
3. 在起重物升起或下降时,必须确保起重物的牢固,并确保通知相关人员远离危险区域。
4. 在起重物运输过程中,应保持平稳,严禁急转弯和急刹车。
5. 在起重机移动过程中,必须遵循交通规则,确保起重机的行驶安全。
6. 在起重机操作过程中,如遇突发情况,应立即停机,并向上级报告。
五、操作安全注意事项1. 严禁未经许可非相关人员接近起重机和起重物,若有需要,应提前通知并采取相应安全措施。
2. 在操作起重机时,应注意周围的环境和人员,确保起重机的操作安全。
3. 在操作过程中,如遇到任何异常情况,应立即停机并向上级报告,不得擅自处理。
4. 在操作起重机时,必须遵守安全标志和指示牌的规定,严禁违反操作规程和手册。
六、遵守操作规程的好处1. 遵守操作规程,保障起重机的运行正常,最大限度地减少机械故障的发生。

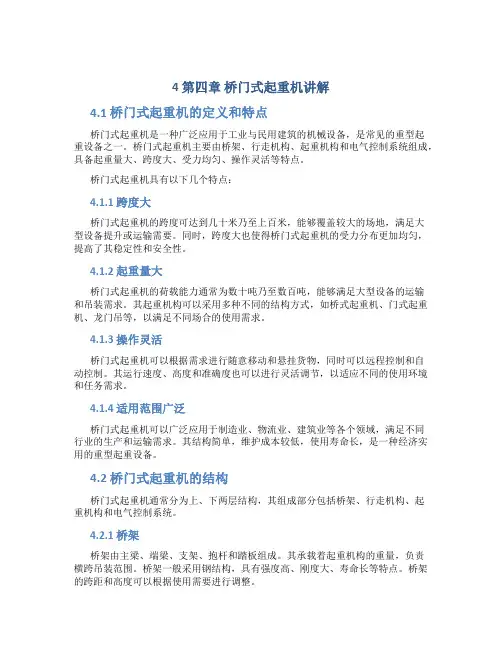

4第四章桥门式起重机讲解
4 第四章桥门式起重机讲解4.1 桥门式起重机的定义和特点桥门式起重机是一种广泛应用于工业与民用建筑的机械设备,是常见的重型起重设备之一。
桥门式起重机主要由桥架、行走机构、起重机构和电气控制系统组成,具备起重量大、跨度大、受力均匀、操作灵活等特点。
桥门式起重机具有以下几个特点:4.1.1 跨度大桥门式起重机的跨度可达到几十米乃至上百米,能够覆盖较大的场地,满足大型设备提升或运输需要。
同时,跨度大也使得桥门式起重机的受力分布更加均匀,提高了其稳定性和安全性。
4.1.2 起重量大桥门式起重机的荷载能力通常为数十吨乃至数百吨,能够满足大型设备的运输和吊装需求。
其起重机构可以采用多种不同的结构方式,如桥式起重机、门式起重机、龙门吊等,以满足不同场合的使用需求。
4.1.3 操作灵活桥门式起重机可以根据需求进行随意移动和悬挂货物,同时可以远程控制和自动控制。
其运行速度、高度和准确度也可以进行灵活调节,以适应不同的使用环境和任务需求。
4.1.4 适用范围广泛桥门式起重机可以广泛应用于制造业、物流业、建筑业等各个领域,满足不同行业的生产和运输需求。
其结构简单,维护成本较低,使用寿命长,是一种经济实用的重型起重设备。
4.2 桥门式起重机的结构桥门式起重机通常分为上、下两层结构,其组成部分包括桥架、行走机构、起重机构和电气控制系统。
4.2.1 桥架桥架由主梁、端梁、支架、抱杆和踏板组成。
其承载着起重机构的重量,负责横跨吊装范围。
桥架一般采用钢结构,具有强度高、刚度大、寿命长等特点。
桥架的跨距和高度可以根据使用需要进行调整。
4.2.2 行走机构行走机构包括电机、减速器、驱动轮和导向轮等部分。
其主要作用是用于控制桥门式起重机的运动轨道,使其能够在轨道范围内完成水平移动和转弯操作。
行走机构一般采用机轮或履带进行传动,具有运动平稳、定位精度高、载重能力强等优点。
4.2.3 起重机构起重机构包括起重电机、齿轮、卷扬机、行车和起重机钩等组件。
桥门式起重机基础知识
直升降并水平移动重物的机电设备,其范围规定为额定起重 量大于或者等于0.5t的升降机;额定起重量大于或者等于3t (或额定起重力矩大于或者等于40t.m的塔式起重机,或者 生产率大于或者等于300t/h的装卸桥),且提升高度大于 或者等于2m的起重机;层数大于或者等于2层的机械式停车 设备。
注:此定义实际上是界定那些起重机械是否属于特种设备
制动器
桥门式起重机主要结构件和机构及其工作原理
2. 小车行走(牵引)机构
小车行走(牵引)机构分自行式和牵引式。
桥式起重机的小车多为自行式,门式起重机的小车多为牵引式。 自行式又有集中驱动和分别驱动。集中驱动以卧式电动机、减速器来实
现驱动车轮行走。分别驱动一般是采用立式减速器直接带动车轮实现行
走。牵引式多在门式起重机的小车驱动中,牵引绞车带动钢丝绳通过滑 轮组牵引起升小车在轨道上实现左右移动。
桥门式起重机分类
1. 2.
门式起重机的分类也有很多分法。
门式起重机
3.
4.
5.
6.
按构造分:如单主梁门式起重机、双主梁门式起重机。 按悬臂分:如单悬臂门式起重机、双悬臂门式起重机 等。 按支承方式分:如轨道式门式起重机、轮胎式门式起 重机。 按取物装置分:如吊钩门式起重机、抓斗门式起重机、 电磁门式起重机等。 按使用场合分:如通用门式起重机、造船门式起重机、 水电站门式起重机等。 按起重小车分:如自行小车式门式起重机、牵引小车 式门式起重机、手拉葫芦式门式起重机等。
桥门式起重机电气保护
起重机应当设置短路及过流(过载)保护、过压及失压保
护、零位保护、供电电源断错相保护等电气保护装置。 吊运熔融金属的起重机,起升机构应当具有正反向接触器 故障保护功能,防止电动机失电而制动器仍然在通电,导 致电动机失速造成重物坠落。 起重机的起升机构采用可控硅定子调压、涡流制动、能耗 制动、可控硅供电、直流机组供电方式,必须设置超速保 护装置。 除前款以外,额定起重量大于20t用于吊运熔融金属的起重 机,也应当设置超速保护装置。
桥门式起重机基础知识
a
1
目录
起重机械定义; 桥门式起重机分类; 桥门式起重机主要参数; 桥门式起重机主要结构件和机构及其工作原理; 桥门式起重机的安全保护装置; 起重机械的电气保护; 桥门式起重机事故分析; 起重机日常维护保养和自行检查 起重机常见问题的检修
a
2
起重机械定义
《特种设备目录》中起重机械,是指用于垂直升降或者垂
a
3
桥门式起重机分类
桥式起重机
桥式起重机的分类有很多种分法: 1.按构造分:如单主梁桥式、双主梁桥式、多主梁桥式、
双小车桥式、多小车桥式等。 2.按取物装置分:如吊钩桥式起重机、抓斗桥式起重机、
电磁桥式起重机、集装箱桥式起重机等。 3.按用途分:如通用桥式起重机、冶金桥式起重机、防爆
桥式起重机等等。
a
8
桥门式起重机主要参数
桥式和门式起重机也称为桥架型起重机,主要参数: 额定起重量
指起重机连同可分吊具或属具(如抓斗、平衡梁、电磁吸盘、 索具等)能吊起的重物或物料。
度
桥架型起重机运行轨道中心线之间的水平距离。
起升高度
起重机空载置于水平场地上方,从地面到吊具允许最高位
置的垂直距离。
a
9
桥门式起重机主要参数
水电站门式起重机等。 6. 按起重小车分:如自行小车式门式起重机、牵引小车
式门式起重机、手拉葫芦式门式起重机等。
a
5
桥门式起重机分类
依据特种设备目录(国家质检 总局2014年第114号公告)
2. 门式起重机 防爆门式起重机
轨道式集装箱门式起重机
1.桥式起重机
通用桥式起重机 防爆桥式起重机 绝缘桥式起重机 冶金桥式起重机
桥式起重机题库(后面附有答案)
桥门式起重机题库第一章基础理论知识1.1 名词解释1.1.1 额定起重量1.1.2 额定起重力矩1.1.3 力的三要素1.1.4 重心1.1.5 倾覆力矩1.1.6 稳定平衡状态1.1.7 电功率1.1.8 线电压1.1.9 相电压1.1.10 安全电压1.1.11 保护接地1.1.12 保护接零1.1.13 强度1.1.14 弹性变形1.1.15 塑性变形1.1.16 冲击韧性1.1.17 硬度1.1.18 疲劳强度1.1.19 合金1.1.20 热处理1.1.21 普通低合金钢1.1.22 轧制1.1.23 铸造1.1.24 锻造1.2 判断题1.2.1 对于幅度可变的起重机,根据幅度规定起重机的额定起重量。
()1.2.2 物体的重心随放置方式的不同而改变。
()1.2.3 力的国际单位是公斤力(kgf)。
()1.2.4 油马达是反向使用的油泵。
()1.2.5 滑轮组的倍率等于承载分支数比上绕入卷筒分支数。
()1.2.6 起重机多采用常开式制动器。
()1.2.7 起重量的特性曲线,是表示起重量随幅度改变的曲线。
()1.2.8 作用力与反作用力大小相等,方向相反且作用在一条直线上,因此能将作用力与反作用力看成一平衡力系而互相抵消。
()1.2.9 几个力达成平衡的条件是,它们的合力等于零。
()1.2.10 高强螺栓是靠本身来传递力的。
()1.2.11 电流的大小不随时间改变的电流称为稳恒电流。
()1.2.12 交流电的周期与频率互为倒数。
()1.2.13 电流流动的方向不随时间而改变的电流称为直流电。
()1.2.14 线电压是相线与零线之间的电压。
()1.2.15 当需要电动机反转时,只需把定子三相电源的任意两相对调即可实现()1.2.16 可以用自耦变压器作安全电压的电源。
()1.2.17 一般对低压设备和线路。
绝缘电阻应不低于0.5MΩ。
()1.2.18 在直流电路中可以用变压器进行变压。
()1.1.19 在变压器中性点接地的系统中,如果电气设备只采用接地保护,则不能很好地起到保护作用。
桥门式起重机基础知识.共86页文档
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂,怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
33、如果惧怕前面跌宕的山岩,生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ,睁大 眼睛, 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ,心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的,也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ,也不 要以为 过去的 光荣可 以被、别人笑我太疯癫,我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣,抱怨者 的牢骚 ,这是 羊群中 的瘟疫 ,我不 能被它 传染。 我要尽 量避免 绝望, 辛勤耕 耘,忍 受苦楚 。我一 试再试 ,争取 每天的 成功, 避免以 失败收 常在别 人停滞 不前时 ,我继 续拼搏 。
Thank you
桥门式起重机基础知识.共86页
ห้องสมุดไป่ตู้
56、书不仅是生活,而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次,但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许,为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处, 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
桥门式起重机基础知识.
36、“不可能”这个字(法语是一个字 ),只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气,不要看破要突 破,不 要嫉妒 要欣赏 ,不要 托延要 积极, 不要心 动要行 动。 38、勤奋,机会,乐观是成功的三要 素。(注 意:传 统观念 认为勤 奋和机 会是成 功的要 素,但 是经过 统计学 和成功 人士的 分析得 出,乐 观是成 功的第 三要素 。
桥门式起重机安全基础知识
三是设备日常维护不善,如起重 机上用于固定钢丝绳的压板螺栓松动; 四是作业现场管理混乱,厂房内设 备和材料放臵杂乱、作业空间狭窄、人 员安全通道不符合要求; 五是违章设臵班前会地点,该车间 长期在距钢水铸锭点仅5米的真空炉下 方小屋内开班前会,钢水包倾覆后造成 人员伤亡惨重。
一、起重机械概况
• 起重机械是一种以间歇的作业方式对物 料进行起升、下降和水平移动的装卸机 械,以满足货物的装卸、转载等作业要 求。 • 广泛应用于港口、码头堆场、工矿企业、 仓库、物流园区等物流节点上。
20072007年年44月月1818日日77时时4545分辽宁省铁岭市清河特殊钢分辽宁省铁岭市清河特殊钢有限责任公司生产车间一个装有约有限责任公司生产车间一个装有约3030吨钢水的钢吨钢水的钢包在吊运至铸锭台车上方包在吊运至铸锭台车上方2233米高度时突然发生滑米高度时突然发生滑落倾覆钢包倒向车间交接班室钢水涌入室内落倾覆钢包倒向车间交接班室钢水涌入室内致使正在交接班室内开班前会的致使正在交接班室内开班前会的3232名职工当场死亡名职工当场死亡另有另有66名炉前作业人员受伤其中名炉前作业人员受伤其中22人重伤
四、起重机设计的基本要求
• (4)机构起制动引起的水平载荷:起重机或 小车运行构起动或制动时,起重机或小车的 自身质量以及起升质量产生水平惯性力。 • 2、附加载荷:是指起重机在正常工作状态下 结构所受到的非经常作用的载荷。 (1)作用在结构上的最大风载荷。 (2)悬吊物品在受风载荷作用时对结构产生的 水平载荷。
桥门式起重机安全基础知识
一起特大起重机事故!!!
2007年4月18日7时45分,辽宁省铁岭市清河特殊钢 有限责任公司生产车间,一个装有约30吨钢水的钢 包在吊运至铸锭台车上方2-3米高度时,突然发生滑 落倾覆,钢包倒向车间交接班室,钢水涌入室内, 致使正在交接班室内开班前会的32名职工当场死亡, 另有6名炉前作业人员受伤,其中2人重伤。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一节 桥式和门式起重机分类
按《特种设备目录》门式起重机4200分8个品种: 4210 通用门式起重机 4220 水电站门式起重机 4230 轨道式集装箱门式起重机 4240 万能杠杆拼装式龙门起重机 4250 岸边集装箱起重机 4260 造船门式起重机 4270 电动葫芦门式起重机 4280 装卸桥
Hale Waihona Puke 《特种设备安全监察条例》定义
起重机械,是指用于垂直升降或者垂直升降并水 平移动重物的机电设备,其范围规定为额定起重 量大于或者等于0.5t的升降机;额定起重量大于 或者等于1t,且提升高度大于或者等于2m的起重 机和承重形式固定的电动葫芦等。
此定义实际上是界定那些起重机械是否属于特种 设备。
《特种设备目录》
GB/T20776-2006《起重机械分类》
门式起重机6种分类方法: 1.按构造分2种 2.按悬臂分5种 3.按支撑方式分2种 4.按使用场合分4种 5.按取物装置分6种 6.按起重小车分7种
GB/T20776-2006《起重机械分类》
梁式起重机3种不同的分类方法: 1.按驱动和支承方式分1/3+1/3; 2.按取物装置分6种; 3.按使用场合分1+1/2 装卸桥、岸边集装箱起重机、桥式抓斗卸船 机1种分类方法。
第一节 桥式和门式起重机分类
一、桥式起重机 (一)按《特种设备目录》分10个品种: 按种类/类型/品种路径关系,具体如下: 起重机械4000/桥式起重机4100/(通用桥式 起重机4110、电站桥式起重机4120、防爆 桥式起重机4130、绝缘桥式起重机4140、 冶金桥式起重机4150、架桥机4160、电动 单梁起重机4170、电动单梁悬挂起重机 4180、电动葫芦桥式起重机4190和防爆梁 式起重机41A0)等,共10个品种。
GB/T20776-2006《起重机械分类》
桥式起重机的3种不同分类方法: 1.按构造分11种;(内容略) 2.按取物装置分11种;(内容略) 3.按使用场合分4大种;(见下页)
GB/T20776-2006《起重机械分类》
桥式起重机/按使用场合分4种: 1.冶金起重机(地面加料起重机、料箱起重机、铸 造起重机、脱锭起重机、揭盖起重机、夹钳起重 机、板坯搬运起重机、料耙起重机、锻造起重机、 淬火起重机、加热炉装取料起重机、电解铝多功 能起重机、电解铜多功能起重机); 2.堆垛起重机/(桥式堆垛起重机、巷道堆垛起重 机); 3.防爆桥式起重机; 4.绝缘桥式起重机。
起重机械在我们国家颁布的特种设备目录 (国质检锅[2004]31号)中将其分为12 个类别共有83种设备型式(品种)。 另外 安全保护装置有5个品种。共计13个类别88 个品种。 本课涉及3类: 1.桥式起重机; 2.门式起重机; 3.安全保护装置
第一节 桥式和门式起重机分类
一、桥式起重机 桥式起重机的分类有很多种分法: 1.按构造分:如单主梁桥式、双主梁桥式、多主 梁桥式、双小车桥式、多小车桥式等。 2.按取物装置分:如吊钩桥式起重机、抓斗桥式 起重机、电磁桥式起重机、集装箱桥式起重机 等。 3.按用途分:如通用桥式起重机、冶金桥式起重 机、防爆桥式起重机等等。《目录》上分为
第一节 桥式和门式起重机分类
按《特种设备目录》起重机械安全保护装置 分5个品种: F410起重机械起重量限制器 F420 起重机械起重力矩限制器 F430 起重机械起升高度限制器 F440 起重机械防坠安全器 F450 起重机械制动器
GB/T20776-2006《起重机械分类》
(二)该标准将起重机械分为5大类: 1.轻小起重设备; 2.起重机; 3.升降机; 4.工作平台; 5.机械式停车设备;
一般情况下:桥门式起重机具有3个机构,即 起升机构、大车运行机构和小车运行机构。 可实现3个方向运动,有时尚可用两个运动 的组合。 注意下列定义的理解: 1.额定起重量Gn 2.总起重量Gt 3.有效起重量Gp 4.双小车时额定起重量的理解。
桥、门式起重机的型号
桥门式起重机常用型号一览表
注:型号是指主要结构形式、主要受力结构 件材料和主要工艺相同,主要机构符合系 列配置要求的一种机型,其代号由产品品 种(型式)、结构形式、主要参数组成, 并且用字母、数字或其组合表示。
第二节 桥式和门式起重机主要参数
一、额定起重量 指起重机能吊起的重物或物料连同可分吊具或属 具(如抓斗、平衡梁、电磁吸盘、索具等)。 二、跨度 桥架型起重机运行轨道中心线之间的水平距离。 三、起升高度 起重机空载置于水平场地上方,从地面到吊具允 许最高位置的垂直距离。
10种设备形式(品种)。
第一节 桥式和门式起重机分类
二、 门式起重机 门式起重机的分类也有很多分法。按构造分: 单主梁门式起重机、双主梁门式起重机。按悬 臂分:单悬臂门式起重机、双悬臂门式起重机 等。按支承方式分:轨道式门式起重机、轮胎 式门式起重机。按取物装置分:吊钩门式起重 机、抓斗门式起重机、电磁门式起重机等。按 使用场合分:通用门式起重机、造船门式起重 机、水电站门式起重机等。按起重小车分:自 行小车式门式起重机、牵引小车式门式起重机、 手拉葫芦式门式起重机等。《目录》上分为8 种设备形式(品种)。
桥、门式起重机基础知识
李向东 江苏省特种设备安全监督检验研究院 南京市中山北路216号天和大厦 210003
目录
1.《条例》中起重机械的定义; 2. 《特种设备目录》; 3. 桥门式起重机分类; 4.桥、门式起重机的型号; 5.桥、门式起重机主要参数; 6.桥、门式起重机主要结构件和机构及其工作原理; 7.桥式和门式起重机的安全保护装置; 8.起重机械的电气保护; 9.桥、门式起重机事故分析。
GB/T20776-2006《起重机械分类》
起重机又分3类:桥架型起重机、臂架型起重机、缆 索型起重机 1.桥架型起重机(7种): 1.1梁式起重机; 1.2桥式起重机; 1.3门式起重机; 1.4半门式起重机; 1.5装卸桥。 1.6岸边集装箱起重机; 1.7桥式抓斗卸船机 2.臂架型起重机(11种):(略) 3.缆索型起重机(2种):(略)
