古河S178A光纤熔接机使用指南教学内容
古河SA光纤熔接机使用指南 ppt课件
可以根据您的需要安装各种 夹具（S178A-3&SOC)
北京路和兴信息技术有限公司
二、技术参数
古河S178A-------全球新一代纤芯对准熔接机
参数表 1
适用光纤 光纤切割长度 包层直径 涂覆层直径 典型熔接损耗 ( 同种光纤) 熔接程序 自动光纤选择功能 电极使用寿命 加热程序 自动加热开始功能 尺寸
光纤夹具 重量 熔接时间 热缩管类型 加热时间
北京路和兴信息技术有限公司
SMF/MMF/DSF/NZDSF/BIF,BIF(弯曲不敏感光纤) 250um 光纤： 5-10mm ，900um 紧套光纤：10-16mm 80 -150um 160 - 900um 单模光纤0.02dB , 多模光纤0.01dB NZDS光纤0.03dB , EZ-Bend光纤0.04dB 150种 SM: SMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤) MM: MMF 5000次 18种 具有自动加热功能 127W x 199D x 105H mm (不包括防震橡胶垫) 159W x 231D x 130 H mm (包括防震橡胶垫) 固定通用夹具 (可配送套管光纤) 或 专用光纤夹具 1.9 kg (不带电池), 2.3kg (带电池) 7 秒(快速熔接), 9 秒 (标准程序) 40/60mm热缩管，微型热缩管20mm 40mm and 60 mm 热缩管(连续加热模式)的加热时间25秒 40mm and 60 mm 热缩管 (标准模式)的加热时间31秒
参数表 2
回损 拉力测试 放大倍数 显示器 数据和视频接口 存储记忆 图像记忆功能 操作界面
电池容量 显示语言 操作温度 存储温度 高度 防风 电源 数据传输 工作台
北京路和兴信息技术有限公司

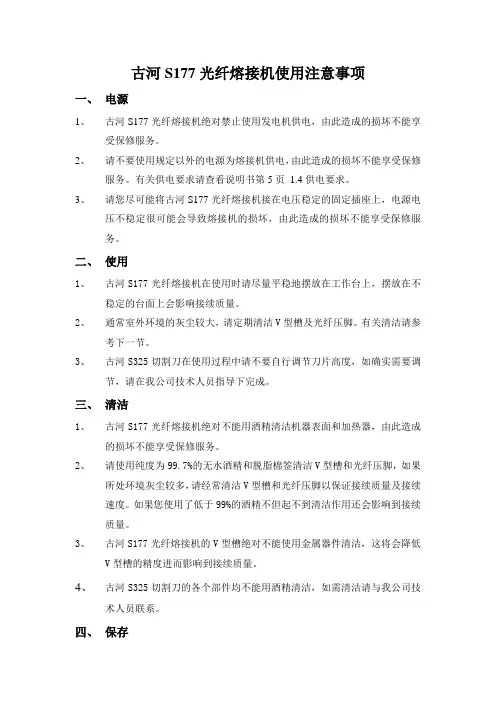

古河S177使用注意事项
古河S177光纤熔接机使用注意事项一、电源1、古河S177光纤熔接机绝对禁止使用发电机供电，由此造成的损坏不能享受保修服务。
2、请不要使用规定以外的电源为熔接机供电，由此造成的损坏不能享受保修服务。
有关供电要求请查看说明书第5页 1.4供电要求。
3、请您尽可能将古河S177光纤熔接机接在电压稳定的固定插座上，电源电压不稳定很可能会导致熔接机的损坏，由此造成的损坏不能享受保修服务。
二、使用1、古河S177光纤熔接机在使用时请尽量平稳地摆放在工作台上，摆放在不稳定的台面上会影响接续质量。
2、通常室外环境的灰尘较大，请定期清洁V型槽及光纤压脚。
有关清洁请参考下一节。
3、古河S325切割刀在使用过程中请不要自行调节刀片高度，如确实需要调节，请在我公司技术人员指导下完成。
三、清洁1、古河S177光纤熔接机绝对不能用酒精清洁机器表面和加热器，由此造成的损坏不能享受保修服务。
2、请使用纯度为99.7%的无水酒精和脱脂棉签清洁V型槽和光纤压脚，如果所处环境灰尘较多，请经常清洁V型槽和光纤压脚以保证接续质量及接续速度。
如果您使用了低于99%的酒精不但起不到清洁作用还会影响到接续质量。
3、古河S177光纤熔接机的V型槽绝对不能使用金属器件清洁，这将会降低V型槽的精度进而影响到接续质量。
4、古河S325切割刀的各个部件均不能用酒精清洁，如需清洁请与我公司技术人员联系。
四、保存1、如果您长期不使用古河S177光纤熔接机请将内置锂电池充满电后保存，如果未按此要求保存所造成的电池漏液等情况均不能享受保修服务。
同时，您绝对不能对电池进行拆解和加热，由此造成的损坏不能享受保修服务。
2、请您将古河S177光纤熔接机保存在干燥通风的地方，以免机器内部受潮。
五、耗材古河S177光纤熔接机的耗材包括电极棒和S325光纤切割刀的刀片均不能享受保修，如需更换请与我公司维修部联系。
最后声明古河S177光纤熔接机一旦经用户自行拆解将不再享受保修服务。
古河S178A光纤熔接机使用指南ppt课件
.
三、熔接原理
古河S178A-------全球新一代纤芯对准熔接机
• 熔接的基本原理 • 对准原理（PAS制） • 估算损耗原理
.
1、熔接的基本原理
1. 正确地找到光纤的纤芯并将它准确地对准 2. 通过电极间的高压放电电弧将光纤熔化再推进熔接
小贴士：图像抓取功能非常有用，在机器出像故障的时候，我们可以将 故障现象抓取下来，然后传给维修工程师，如果是由于小问题引起的故 障，我们工程师可以根据图像来指导客户进行排除，以节省维修时间， 方便客户。
北京路和兴信息技术有限公司
.
2、历史
熔接数据：
检查以前的熔接数据。此处可以用来对熔接数 据进行编辑、删除、增加注释，并可以将数据 传送到PC
电极
北京路和兴信息技术有限公司
放电熔接
光纤
.
2、对准原理（PAS制）
图中大圆为光纤包层，小圆为光纤纤芯；f为光纤包层焦点， f’为纤芯的焦点；直线L为物镜的焦距所在位置，
北京路和兴信息技术有限公司
.
3ห้องสมุดไป่ตู้损耗估算原理
熔接损耗的估算是根据纤芯 接头的错位，变形，端面切 割角度，是否有气泡等因素 计算出来的。而真正的损耗 还是要通过光源、光功率计 或OTDR等专用光表测量。
光纤测量：测量并显示出光纤的包层直径、纤芯直径等光纤的规格参数，以选择合适的 程序进行熔接。或专门用于检查光纤的规格。
外界环境：测量并显示出当前工作的环境（温度、压力），以判断环境是否适合熔接。 手动熔接：操作人员手动的控制整个接续过程，此功能适用于高级操作者。 图像抓取：存储并对图像进行相关操作。
古河S178A光纤熔接机使用指南
参数表 2
回损 拉力测试 放大倍数 显示器 数据和视频接口 存储记忆 图像记忆功能 操作界面
电池容量 显示语言 操作温度 存储温度 高度 防风 电源 数据传输 工作台
北京路和兴信息技术有限公司
>60dB 1.96 N 101倍, 304倍和 608倍 3.5英寸 LCD 彩色显示器，可双向显示，可同时显示X场Y场光纤图像
北京路和兴信息技术有限公司
4、制备光纤
先将光纤穿过热缩管 用蘸有纯酒精（99%）的纱布清洁光纤涂覆层，长度大约10c m 用剥纤钳剥除光纤涂敷层，大度大约3cm 用蘸有纯酒精的纱布清洁光纤 用切割刀切割光纤，切割长度大约5-10mm 将切割好的放入熔接机的V形槽和电极之间，靠近电极的位置
电极
北京路和兴信息技术有限公司
放电熔接
光纤
2、对准原理（PAS制）
图中大圆为光纤包层，小圆为光纤纤芯；f为光纤包层焦点， f’为纤芯的焦点；直线L为物镜的焦距所在位置，
北京路和兴信息技术有限公司
3、损耗估算原理
熔接损耗的估算是根据纤芯 接头的错位，变形，端面切 割角度，是否有气泡等因素 计算出来的。而真正的损耗 还是要通过光源、光功率计 或OTDR等专用光表测量。
新加入了古河维修中心的联系方式，以方便出问题的时候用户可 以随时咨询维修人员。
北京路和兴信息技术有限公司
古河S178A-------全球新一代纤芯对准熔接机
1、连接电源 2、开机 3、放电检查 4、制备光纤交流电源线连接在适配器 上面，然后连接到熔接机上，将交流电源线接到 三相的交流电源插座上（220V）。 •方式二：电池 轻轻推出电池的后壳锁扣，提起 电池后盖，放入电池。
纤芯错位
北京路和兴信息技术有限公司
古河S177培训详
Cleaning cotton
Bare fiber
注意事项
• 纯酒精指的是纯度在99%以上的纯酒精 纯酒精指的是纯度在99%以上的纯酒精
• 切割好的光纤不能接触任何东西 • 切割长度根据所配的夹具、切割刀和用户所
需而定 • 将光纤放入V形槽的时候，应尽量靠近电极 将光纤放入V • 熔接机的防风罩、压板等应该轻关轻闭
图中大圆为光纤包层，小圆为光纤纤芯；f为光纤包层焦点，f’为纤芯 图中大圆为光纤包层，小圆为光纤纤芯；f为光纤包层焦点，f’为纤芯 的焦点；直线L 的焦点；直线L为物镜的焦距所在位置，
3、损耗估算原理
熔接损耗的估算是根 据纤芯接头的错位， 变形，端面切割角度， 是否有气泡等因素计 算出来的。而真正的 损耗还是要通过光源、 光功率计或OTDR等专 光功率计或OTDR等专 用光表测量。
2N（标准） 2N（标准） 最大风速为15m/s 最大风速为15m/s 内置加热炉，加热部分为一整体，U 内置加热炉，加热部分为一整体，U型槽设计充分加热 内置电池：70芯熔接和加热（锂离子电池 ） 内置电池：70芯熔接和加热（锂离子电池 外置电池：250芯熔接和加热（锂离子电池 外置电池：250芯熔接和加热（锂离子电池 ）（可选） AC输入：85-264VAC AC输入：85DC输入：11-17VDC DC输入：110-5000m，-10 - +50度，90%（38度） 5000m， +50度，90%（38度） USB1.1 130Wx260Dx137Hmm 2.2kg
注：反光镜属于耗材，在使用长时间以后，由于电弧的放电 可能会在反光镜的表面形成一层雾状物质，这样的话就需 要更换反光镜
4、清洁V型槽和光纤压脚 、清洁V
• 如果V形槽或者光纤压脚上面有灰尘或污垢，则会使光纤在熔接过程 如果V
fitel s177光纤熔接说明书
Fitel s177光纤熔接说明书一、为什么熔接光纤的连接：活动连接（连接头连接）、熔融连接（光纤熔接机）、化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器。
二、常见的光纤熔接机及其型号、技术指标XXSUMITOMO单芯TYPE-36、37多芯TYPE-65XXFUJIKURA单芯FSM-30S、40S、50S多芯FSM-30RXXFITEL单芯S175、S176系列多芯S199XX单芯X77系列多芯X99主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以。
三、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管。
2、放电实验：目的：让光纤熔接机适应当前的环境。
为什么做：更好的适应环境，放电更充分，熔接效果更好。
怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键。
做多少次：过程会出现“放电过强，放电过弱“，直到放电OK 止。
什么时候做：（1）位置改变时（一般超过300KM）。
（2）海拔变化时（一般超过1000m）。
（3）在更换电极后一定需要做放电实验。
（4）纬度变化时。
注意：不是每次熔接前都要做放电实验。
3、确认你所熔接的光纤类型和需要加热的热缩套管类型。
如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF 等。
热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
4、制备光纤光纤：纤芯、涂覆层、包层我们要熔接的是裸纤，就是纤芯。
用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是2°以内，1°以内，注意一下，先清洁后切割！5、熔接，光纤切好后，把光纤放入光纤熔接机内。
光纤熔接教程课件
光纤熔接教程课件光纤熔接教程(图文指导)1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架；3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；步骤2：步骤3：步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度)步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤(斩切长度要适中)步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接教程课件
光纤熔接教程(图文指导)1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架；3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；步骤2：步骤3：步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度) 步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度) 步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下列图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下列图最好)步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤(斩切长度要适中)步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值假设熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好〔使之可以保护熔接点〕，冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接教程课件
光纤熔接教程(图文指导)1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架；3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；步骤2：步骤3：步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度) 步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度) 步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下列图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下列图最好)步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤(斩切长度要适中)步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值假设熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好〔使之可以保护熔接点〕，冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接机日常使用说明
光纤熔接机授课提纲【资料名称】：熔接机基本操作【资料作者】：藤仓【资料日期】：2008【资料语言】：中文【资料格式】：DOC【资料目录和简介】：光纤熔接机授课提纲一、为什么熔接光纤的连接：活动连接(连接头连接)熔融连接(光纤熔接机)化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器二、常见的光纤熔接机及其型号、技术指标住友SUMITOMO 单芯TYPE-36、37 多芯TYPE-65藤仓FUJIKURA 单芯FSM-30S、40S、50S 多芯FSM-30R古河FITEL 单芯S175、S176系列多芯S199美国康宁单芯X77系列多芯X99爱立信，国产熔接机（南京吉隆，电子四十一所），不是很常用主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以.三、认识光纤熔接机的各个部分（略）四、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管2、放电实验：目的：让光纤熔接机适应当前的环境为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时注意：不是每次熔接前都要做放电实验3、确认你所熔接的光纤类型和需要加热的热缩套管类型如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
光纤熔接机的使用方法及清洁步骤（附详细图片示例）
光纤熔接机的使用方法及清洁步骤（附详细图片示例）近些年来，由于科学技术的飞速发展，光纤的价格也越来越亲民，越来越多的用户选择光纤作为传输介质。
光缆也需要维护才能维持稳定的运行，在光缆的施工和维护阶段需要用到光纤熔接机，今天来聊聊光纤熔接机的相关内容。
一：什么是光纤熔接机光通信中光缆的施工和维护就是通过光纤熔接机完成的，也叫光缆熔接机。
其工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根，以实现光纤模场的耦合。
普通光纤熔接机一般是指单芯光纤熔接机，除此之外，还有专门用来熔接带状光纤的带状光纤熔接机，熔接皮线光缆和跳线的皮线熔接机，和熔接保偏光纤的保偏光纤熔接机等。
按照对准方式不同，光纤熔接机还可分为两大类：包层对准式和纤芯对准式。
包层对准式主要适用于要求不高的光纤入户等场合，所以价格相对较低;纤芯对准式光纤熔接机配备精密六马达对芯机构、特殊设计的光学镜头及软件算法，能够准确识别光纤类型并自动选用与之相匹配的熔接模式来保证熔接质量，技术含量较高，因此价格相对也会较高。
二，光纤熔接机的使用方法：最常见的单芯光纤熔接机的使用方法一般都基本相同：1、开剥光缆，并将光缆固定到盘纤架上。
常见的光缆有层绞式、骨架式和中心束管式光缆，不同的光缆要采取不同的开剥方法，剥好后要将光缆固定到盘纤架。
2、将剥开后的光纤分别穿过热缩管。
不同束管、不同颜色的光纤要分开，分别穿过热缩管。
3、打开熔接机电源，选择合适的熔接方式。
光纤常见类型规格有：SM色散非位移单模光纤(ITU-T G.652)、MM多模光纤(ITU-T G.651)、DS色散位移单模光纤(ITU-T G.653)、NZ非零色散位移光纤(ITU-TG.655)，BI耐弯光纤(ITU-T G.657)等，要根据不同的光纤类型来选择合适的熔接方式，而最新的光纤熔接机有自动识别光纤的功能，可自动识别各种类型的光纤。
4、制备光纤端面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京路和兴信息技术有限公司
2、历史
熔接数据：
检查以前的熔接数据。此处可以用来对熔接数 据进行编辑、删除、增加注释，并可以将数据 传送到PC
电源（需选配汽车电源连接线） USB2.0 高速数据接口，同时支持视频输出。 有
三、熔接原理
古河S178A-------全球新一代纤芯对准熔接机
• 熔接的基本原理 • 对准原理（PAS制） • 估算损耗原理
1、熔接基本原理
1. 正确地找到光纤的纤芯并将它准确地对准 2. 通过电极间的高压放电电弧将光纤熔化再推进熔接
光纤测量：测量并显示出光纤的包层直径、纤芯直径等光纤的规格参数，以选择合适的 程序进行熔接。或专门用于检查光纤的规格。
外界环境：测量并显示出当前工作的环境（温度、压力），以判断环境是否适合熔接。 手动熔接：操作人员手动的控制整个接续过程，此功能适用于高级操作者。 图像抓取：存储并对图像进行相关操作。
可以根据您的需要安装各种 夹具（S178A-3&SOC)
北京路和兴信息技术有限公司
二、技术参数
古河S178A-------全球新一代纤芯对准熔接机
参数表 1
适用光纤 光纤切割长度 包层直径 涂覆层直径 典型熔接损耗 ( 同种光纤) 熔接程序 自动光纤选择功能 电极使用寿命 加热程序 自动加热开始功能 尺寸
电极
北京路和兴信息技术有限公司
放电熔接
光纤
2、对准原理（PAS制）
图中大圆为光纤包层，小圆为光纤纤芯；f为光纤包层焦点， f’为纤芯的焦点；直线L为物镜的焦距所在位置，
北京路和兴信息技术有限公司
3、损耗估算原理
熔接损耗的估算是根据纤芯 接头的错位，变形，端面切 割角度，是否有气泡等因素 计算出来的。而真正的损耗 还是要通过光源、光功率计 或OTDR等专用光表测量。
防尘 满足国际防尘IP5X标准
防水 1分钟3毫米水流量
防震
分别从5个角度，76CM 高度手持式跌落实验
车载供电
可使用汽车点烟器电 源进行熔接机供电
北京路和兴信息技术有限公司
4
•全金属主体支架； •电机为随时可以停止的步进电机，以方便随时观察光纤； •主板上有防水涂层，可降低损坏的几率。 •可置入两块锂电池，支持长时间接续
USB 2.0 2,000 组熔接数据 自动获取最近100个熔接图像， 存储 24 张光纤图像 GUI中文图像化操作界面
200 次熔接和加热（两块电池），连续工作三小时以上。 80 次熔接和加热（一块电池） 20 种语言 零下10度到50 度 (不结露) 零下40度到60 度 (不结露) 从海平面到海拔高度5,000米 具有15米/秒防风能力 自动电压选择，交流 100 ~ 240V (50/60Hz), 直流 11 ~ 17 V，可使用汽车
光纤夹具 重量 熔接时间 热缩管类型 加热时间
北京路和兴信息技术有限公司
SMF/MMF/DSF/NZDSF/BIF,BIF(弯曲不敏感光纤) 250um 光纤： 5-10mm ，900um 紧套光纤：10-16mm 80 -150um 160 - 900um 单模光纤0.02dB , 多模光纤0.01dB NZDS光纤0.03dB , EZ-Bend光纤0.04dB 150种 SM: SMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤) MM: MMF 5000次 18种 具有自动加热功能 127W x 199D x 105H mm (不包括防震橡胶垫) 159W x 231D x 130 H mm (包括防震橡胶垫) 固定通用夹具 (可配送套管光纤) 或 专用光纤夹具 1.9 kg (不带电池), 2.3kg (带电池) 7 秒(快速熔接), 9 秒 (标准程序) 40/60mm热缩管，微型热缩管20mm 40mm and 60 mm 热缩管(连续加热模式)的加热时间25秒 40mm and 60 mm 热缩管 (标准模式)的加热时间31秒
纤芯错位
北京路和兴信息技术有限公司
偏角变形纤芯
四、菜单详解
古河S178A-------全球新一代纤芯对准熔接机
1、工具 2、历史 3、程序编辑 4、加热程序 5、放电检查 6、熔接程序 7、快捷 8、设定 9、维修
1、工具
机器检查：全自动的检查机器自身的情况，如果机器有异常，可以大概从此处判断出故 障处在那个地方，以方便进行维修。
北京路和兴信息技术有限公司
24个刀面
北京路和兴信息技术有限公司
新型防伪电极
专用V型槽清 洁刷
电极磨具 电极至少每1000次打磨，正确使
用电极磨具，可使电极使 用寿命延长。
轻松更换夹具系统—通用夹具/光纤夹具/SOC 夹具真正的一机多用
固定式通用夹具 (S178A-1x＆S178A-2x）
用螺丝刀轻松取下夹具…
参数表 2
回损 拉力测试 放大倍数 显示器 数据和视频接口 存储记忆 图像记忆功能 操作界面
电池容量 显示语言 操作温度 存储温度 高度 防风 电源 数据传输 工作台
北京路和兴信息技术有限公司
>60dB 1.96 N 101倍, 304倍和 608倍 3.5英寸 LCD 彩色显示器，可双向显示，可同时显示X场Y场光纤图像
放电检查记录： 检查以前的放电检查数据，可以进行编辑、删 除、增加注释，并可以将数据传送到PC
图像数据： 检查存储的图像，可以进行编辑、删除、增加注释
北京路和兴信息技术有限公司
3、程序编辑
熔接：对各个熔接程序进行编辑，更改相关的参数，此项功能为古河独有， 可适用于异类光纤。
古河S178A光纤熔接机使用指 南
目录
一．产品介绍 二．技术参数 三．熔接原理 四．菜单详解 五．操作步骤 六．日常保养和维护 七．常见错误信息
北京路和兴信息技术有限公司
一、产品介绍
古河S178A-------全球新一代纤芯对准熔接机
性能优点介绍
特别注意：以下三个试验均是古河电工在相应条件、关机状态下进行的，古河不 保证用户自行进行试验对机器造成的损伤。
