标准V型带尺寸对照表

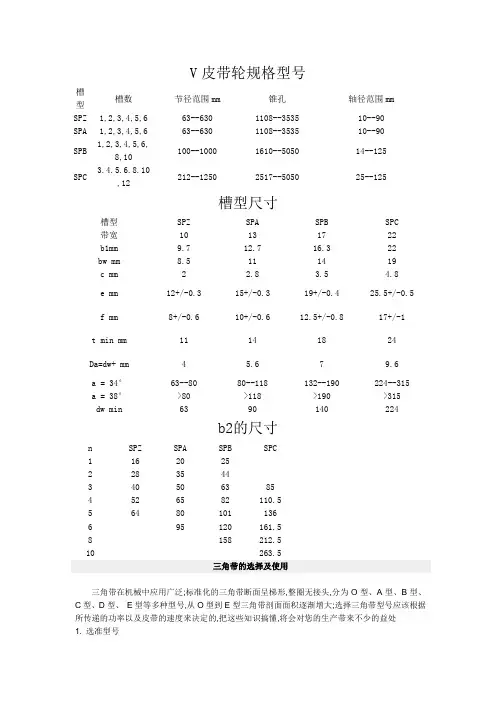

V皮带轮规格型号
V皮带轮规格型号槽型槽数节径范围mm 锥孔轴径范围mm SPZ 1,2,3,4,5,6 63--630 1108--3535 10--90 SPA 1,2,3,4,5,6 63--630 1108--3535 10--90SPB 1,2,3,4,5,6,8,10100--1000 1610--5050 14--125SPC3.4.5.6.8.10,12212--1250 2517--5050 25--125槽型尺寸槽型SPZ SPA SPB SPC带宽10 13 17 22b1mm 9.7 12.7 16.3 22bw mm 8.5 11 14 19c mm 2 2.8 3.5 4.8e mm 12+/-0.3 15+/-0.3 19+/-0.4 25.5+/-0.5f mm 8+/-0.6 10+/-0.6 12.5+/-0.8 17+/-1 t min mm 11 14 18 24Da=dw+ mm 4 5.6 7 9.6a = 34°63--80 80--118 132--190 224--315a = 38°>80 >118 >190 >315dw min 63 90 140 224b2的尺寸n SPZ SPA SPB SPC1 16 20 252 28 35 443 40 50 63 854 52 65 82 110.55 64 80 101 1366 95 120 161.58 158 212.510 263.5三角带的选择及使用三角带在机械中应用广泛;标准化的三角带断面呈梯形,整圈无接头,分为O型、A型、B型、C型、D型、E型等多种型号,从O型到E型三角带剖面面积逐渐增大;选择三角带型号应该根据所传递的功率以及皮带的速度来决定的,把这些知识搞懂,将会对您的生产带来不少的益处1. 选准型号选取的型号应与选用的三角带相适应,否则三角带在皮带轮槽内会出现不正常的情况;换用三角带时,最好带上旧带到农机部门购买,以防将型号搞错;2. 正确安装安装前,如果两轴中心距是可调整的结构,应先将中心距缩短,胶带装好后再按要求调整好中心距；如果两轴中心距是不可调整的,则可将一根三角带先套入轮槽中去,然后转动另一个皮带轮,将三角带装上,用同样方法将一组三角带都装上;安装时禁止用工具硬撬、硬拽上三角带,以防三角胶带伸长或过松过紧现象;3. 防止串槽安装皮带轮时,两只上带轮的中心必须对齐,否则会造成三角带单边工作,磨损严重,降低三角带使用寿命;4. 松紧适宜三角带的松紧度必须经常检查调整,使之符合要求;三角带过松不仅容易打滑,也增加三角带磨损,甚至不能传递动力；过紧,不仅会使三角带拉长变形,容易损坏,同时也会造成发动机主轴承和离合器轴承因受力过大,而加速三角带磨损;正确的检查方法是：用手在每条胶带中部,施加2公斤左右的垂直压力,下沉量为20--30毫米为宜,不合适时要及时进行调整;5. 新旧莫混双根或三根以上三角带需要更换时,要选用规定型号的三角带,并要求每组三角带紧度一致,不准新旧混装或减少根数使用,否则,新旧三角带受力不均,甚至旧三角带不起作用,影响动力传递和缩短三角带的寿命;6. 严防沾污使用中要严防三角带油污和沾泥水,避免与酸、碱等腐蚀性物质接触,以防打滑和腐蚀三角带而早期损坏;7. 日常养护用户在平时驾驶中要掌握正确的操作要领,按照使用说明书的技术要求,尽量避免猛起步和急刹车；还应防止经常超负荷作业；机械长期停用时应卸掉三角带单独存放;皮带轮传动的设计皮带轮属于盘毂类零件,一般相对尺寸比较大,制造工艺上一般以铸造、锻造为主;一般尺寸较大的设计为用铸造的方法,材料一般都是铸铁铸造性能较好,很少用铸钢钢的铸造性能不佳；一般尺寸较小的,可以设计为锻造,材料为钢;皮带轮各项指标及材质的选用是以能够达到使用要求的前提下上尽量减少原材料、工艺可行、成本最低的选择原则皮带轮主要用于远距离传送动力的场合,例如小型柴油机动力的输出,农用车,拖拉机,汽车,矿山机械,机械加工设备,纺织机械,包装机械,车床,锻床,一些小马力摩托车动力的传动,农业机械动力的传送,空压机,减速器,减速机,发电机,轧花机等等;皮带轮传动的优点有：皮带轮传动能缓和载荷冲击；皮带轮传动运行平稳、低噪音、低振动；皮带轮传动的结构简单,调整方便；皮带轮传动对于皮带轮的制造和安装精度不象啮合传动严格；皮带轮传动具有过载保护的功能；皮带轮传动的两轴中心距调节范围较大;皮带传动的缺点有：皮带轮传动有弹性滑动和打滑,传动效率较低和不能保持准确的传动比；皮带轮传动传递同样大的圆周力时,轮廓尺寸和轴上压力比啮合传动大；皮带轮传动皮带的寿命较短;各类机械设备的皮带轮的直径等尺寸都是自己根据减速比配的,根据工作转速与电机的转速自己设计; 工作转速/电机转速=从动轮直径/主动轮直径0.98滑动系数,如使用钢为材料的皮带轮,要求线速度不高于40m/s,如使用铸铁的材料,要求线速度不高于35m/s,电机转速与皮带轮直径换算比,速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径;节圆直径和基准直径是一样的,直径-2h=节圆直径,h是基准线上槽深,不同型号的V带h是不一样的,Y Z A B C D E,基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6;皮带轮节圆直径就是皮带轮节线位置理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不一样,一般我们比较容易测量到皮带轮的外圆,在根据公式计算出节圆.SPZ:OD=PD+4;SPA:OD=PD+5.5;SPB:OD=PD+7;SPC:OD=PD+9.6;A或SPA的带轮最小外径尺寸为80mm,如小于该尺寸,特别是在高速的情况下,皮带容易出现分层及底部出现裂纹等毛病;SPZ带,小轮不小于63mm即可;同时要注意皮带安装的手法及张力,过小易打滑,过大易损坏皮带与轴承;三角皮带的规格是由背宽顶宽与高厚的尺寸来划分的,根据不同的背宽顶宽与高厚的尺寸,国家标准规定了三角带的O 、A、B、C、D、E等多种型号,每种型号的三角带的节宽、顶宽、高度都不相同,所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号;三角带的型号有：普通型O A B C D E 3V 5V 8V,普通加强型AX BX CX DX EX 3VX 5VX 8VX,窄V带SPZ SPA SPB SPC,强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸,A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B 型三角带的断面尺寸是：顶端宽度17MM,厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM,厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM,厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM,厚度为25.5MM;对应尺寸宽高：O106、A12.59、B16.511、C2214、D21.519、E3825.5;国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号,相应的皮带轮轮槽角度有三种34°、36°、38°,同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径,大皮带轮未作规定;皮带轮的槽角分为32度34度36度38度,具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度, >90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度,100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度,>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm时为34度,250mm～315mm时为36度,>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度,>450mm时为38度；E型500mm～630mm时为36度,>630mm时为38度。
V型皮带结构及规范标准
标准V型、红色V型作为动力传动手段是最普遍的皮带，很方便以经济价格买到，并且容易更换。
皮带均具有可进行多条挂用的[自由安装]特性。
红色V皮带是具有很强的耐热性、耐油性、耐弯曲性、静电防止性的适用于高负荷传动用的皮带。
标准V型标准V型M型、A型、B型、C型、D型、E型A型、B型、C型、D型、E型皮带规格1：上宽（mm）2：高度（mm）3：角度（°）M型10.0 5.5 40A型12.5 9.0 40B型16.5 11.0 40C型22.0 14.0 40D型31.5 19.0 40E型38.0 25.0 40组合V型在压缩机或斩碎机等有较强的震动负荷及冲击负荷的传动机器的使用时，可防止皮带的脱出、反转、跑偏。
利用皮带的背面，可使用于传送用途。
组合V型R-B型、R-C型、R-D型皮带规格1：上宽（mm）2：高度（mm ）3：角度（°）4：节距（mm）R-B型19.03X 节数11.0 40 19.03R-C型25.40X 节数19.0 40 25.40R-D型36.53X 节数23.0 40 36.53带孔V型绳带用一把改锥和金属接头就可简单的按必要的长度安装的可变长度的皮带。
V型皮带在需要应急更换的情况下很方便。
（农忙季节的临时应急措施情况下）不用分解机械就可以简单的更换皮带。
皮带的长度可以简单的调整。
使用多条挂用也可以很方便的用于传送用途。
不需大量的库存，经济效益好。
标准L型/橙色L型、金色L型/超级金色1000型是为各种农业机械而开发的皮带。
具有很好的耐弯曲性，还可适用于小轴径或反弯曲用途。
经得住农业机械所特有的冲击。
具有很好的耐热性，在农业机械内的高温环境下也可以使用。
橙色L型具有很好的耐热和弯曲性。
金色L型具有很好的耐热、弯曲性和高马力特性。
超级金色1000型具有很好的耐热、弯曲性、高马力和小型化设计的特性。
橙色L 型超级金色L1000型LA型、LB型、LC型金色LA型、金色LB 型、金色LC型皮带规格1：上宽（mm）2：高度（mm）3：角度（°）LA型12.6 8.2 40LB型17.0 9.8 40LC型22.2 11.4 40AG皮带为了使各种农业机械总是能够安心的使用，附加了农业机械所特有的品质特性的皮带。
V带传动的主要参数
年级三系 科目 机械基础 课时 课题V 市传动的主要参数 课堂 类型 讲授 教法 重 点V 市传动的主要参数难 点 V 市传动的主要参数1、 普通V 带的横截面尺寸楔角（带的两侧面所夹的锐角）也为 40° ,相对高度（h/bp ）近似为0。
7的截 面环形带称为普通 V 带。
标准化的、按横截面尺寸由小到大分别为 Y 、Z 、A 、B 、C 、D 、E 七种型号。
Y 型V 带的截面积最小，E 型V 带的截面积最大。
V 带的截面积愈大，其传递的功率也愈大。
当V 带垂直其底边弯曲时，在带中保持原长度不变的任意一条周线叫 V 带的节 线。
由全部节线构成的面叫做节面。
2、 V 带带轮的基准直径 d dV 带带轮的基准直径d d 是指带轮上与所配用 V 带的节宽，b d = b p 。
② 基准直彳圣d d轮槽基准宽度处带轮的直径。
带轮的基准直径不能太小，基准直径太小，传动 时带轮上弯曲变形越严重，弯曲应力越大。
则规定有最小基准直径 d dmin 。
b d 和 d dmin 见表 1 - 2。
③ 槽角轮槽横截面两侧边的夹角。
为保证变形后的 V 带两侧工作面与轮槽工作面紧密贴合，轮槽的槽角 应比V 带的楔角 略小，对于 =40°的V 带传动，槽角 常取38°、36°、34° 。
小带 轮上V 带变形严重， 取小一些，大带轮则 取较大值。
3、 传动比n 1d p2 i = 一 = ------ n 2 d p1教 学 过 程式中：d p1一小带轮的节圆直径，mm;d p2 -大带轮的节圆直径, mm。
轮槽上与配用V带的节宽尺寸相问的宽度叫做轮槽节宽l p。
轮槽节宽处的带p轮直径叫做节径(节圆直径) d p。
轮槽的节宽F准宽度的位置不一定重合，因.教学过程此节径不7等于基准直径。
只有在V带的节面与带轮的基准宽度重合时，基准宽度才等于节宽。
一般带轮的节圆直径可视为基准直径d d。
V带的常见类型有哪些
V带的常见类型有哪些？当我们想将动力从一个轴传递到另一个轴时，我们使用动力传输装置，例如皮带，链条和齿轮。
在今天的文章中，我们将讨论一种称为V型皮带的高度灵活，高效的动力传输设备。
三角皮带以梯形的形状而得名，可以帮助它们楔入皮带轮中。
合成橡胶压缩的扭曲合成纤维拉伸弦形成典型的三角皮带，使其具有强度和柔韧性。
为了进一步降低抗弯强度，以保持较低的工作温度并提供更高的承载能力，V型皮带也采用齿槽构造。
与链条相反，三角皮带不需要润滑或维护。
他们还解决了打滑和对齐问题。
三角皮带的类型及其标准尺寸：共有三种常见的V型皮带：经典V型皮带（按从A到E的尺寸分类），窄V系列（按其3V，5V和8V的尺寸分类）和轻型分数马力带（按其尺寸分类）2L，3L，4L，5L）。
对应的齿形皮带用字母X进行分类。
例如，经典V齿形皮带将是3VX，5VX等。
经典三角皮带：常规三角皮带是最常见的三角皮带类型，并且使用时间最长。
最初的经典V型设计取代了皮带，从而取代了皮带在农业，通风和工业机械等众多行业中的应用。
经典的V型皮带能够承受的负载范围从小数（小于1 HP）到500马力。
它们的效率不如狭窄的三角皮带，通常会增加轴承负荷。
但是，传统的三角皮带对恶劣的工作条件具有较高的耐受性。
通用的零件号格式是横截面尺寸和内部长度（以英寸为单位）（例如B50是内部长度为50英寸的B型截面）。
在美国使用的一般横截面尺寸如下所示。
窄V系列：窄带由于其更大的深宽比而成为负载传递和力分配的最佳选择。
这就是他们优于经典V型皮带的优势。
同样，窄带也因其紧凑的尺寸而适合于高带速的驱动器。
窄带能够在相同的驱动空间内传输高达传统V型皮带三倍的马力。
他们可以处理1到1000马力的驱动器。
楔形皮带的部件号表示是根据皮带的顶部宽度，再加上标称的外部长度（以英寸为单位）。
数字前缀表示皮带顶部宽度，以八分之一英寸为单位。
例如，5V500零件号表示顶部宽度为5/8”，外部长度为50.0”。
v带轮基准直径表【一览表】
V带轮是V带轮结构由轮缘、轮辐和轮毂组成。
根据轮辐结构分为实心式带轮、辐板式带轮、孔板式带轮、轮辐式带轮四种，V带第一步确定计算功率PcPc=Ka*PKa为工况系数，依照工作情况查表获取，P为原始功率第二步选择V带型号第三步计算传动比i第四步选取小带轮直径d1根据转速和功率查表获取第五步计算大带轮直径d2d2=(1-u)*i*d1u为滑动率一般为0-0.02，估算时可忽略，i为传动比第六步验算带速第七步计算初选中心距a00.7(d1+d2)<a0<2(d1+d2)第八步计算初选长度L0L0=2a0+3.14*(d1+d2)/2+（d1-d2）^2/(4a0)第九步选取基准长度Ld根据L0和转速查表选取第十步计算实际中心距aa=a0+(Ld-L0)/2第十一步验算包角α1α1=180-(d2-d1)*53.7/a第十二步选取单根V带基本额定功率Pc第十三步选取i≠1时单根V带额定功率增量P1第十四步计算V带数量ZZ=Pc/(Pc+P1)/Ka/Kl第十五步确定单根V带预拉力第十六步确定带对轴的压力第十七步带轮结构和尺寸设计V带轮在轮槽基准宽度处的直径叫基准直径。
其中基准宽度是表示轮槽宽度的一个无公差的规定值，数值等于配用带轮的节宽，节宽是带的节面(中心面)的宽度。
按其截面形状及尺寸可分为普通V带、窄V带、宽V带、多楔带等；按带体结构可分为包布式V带和切边式V带；按带芯结构可分为帘布芯V带和绳芯V带。
主要应用于电动机和内燃机驱动的机械设备的动力传动。
扩展资料：V带和带轮有两种宽度制，即基准宽度制和有效宽度制。
基准宽度制是以基准线的位置和基准宽度来定义带轮的槽型和尺寸，当V带的节面与带轮的基准直径重合时，带轮的基准宽度即为V2、无外径的基准直径不推荐选用。
V带轮(基准宽度制)直径系列(mm)
V带轮(基准宽度制)直径系列(mm)
V带轮(基准宽度制)直径系列mm指的是V带轮的直径尺寸，金属V带轮是由锻造或铸造工艺生产而成，可以根据与齿条连接的直径尺寸来制定，常用的内径尺寸有2.03mm、2.32mm、2.50mm、2.90mm、3.50mm、4.10mm、4.50mm、5.08mm、5.90mm、6.20mm和
8.40mm等，其外径的尺寸由6.60mm至520mm不等，可以满足不同设备使用的需求。
V带轮的选择时首先要根据设备的转速来选择轮的尺寸，转速越高，轮的尺寸应该越大，以提高传动过程中的散热效果；其次，根据传动系统所传递的转矩来选择恰当的轮的宽度，大转矩要求轮的宽度越大，以承受住转矩，提高传动效率。
国标皮带轮规格
国标皮带轮规格
根据国际标准，皮带轮的规格主要分为A、B、C、D、E、F、G、H、J、K、L、M、N、P、Q、R、S、T、U、V、W、X、Y、Z这几种型号。
具体的尺寸规格如下：
* A型皮带轮的直径规格为25.4mm。
* B型皮带轮的直径规格为31.75mm。
* C型皮带轮的直径规格为38.1mm。
* D型皮带轮的直径规格为44.45mm。
* E型皮带轮的直径规格为50.8mm。
* F型皮带轮的直径规格为63.5mm。
* G型皮带轮的直径规格为76.2mm。
* H型皮带轮的直径规格为88.9mm。
* J型皮带轮的直径规格为101.6mm。
* K型皮带轮的直径规格为114.3mm。
* L型皮带轮的直径规格为127mm。
* M型皮带轮的直径规格为139.7mm。
* N型皮带轮的直径规格为152.4mm。
* P型皮带轮的直径规格为177.8mm。
* Q型皮带轮的直径规格为203.2mm。
* R型皮带轮的直径规格为228.6mm。
* S型皮带轮的直径规格为254mm。
* T型皮带轮的直径规格为279.4mm。
* U型皮带轮的直径规格为304.8mm。
* V型皮带轮的直径规格为355.6mm。
* W型皮带轮的直径规格为406.4mm。
* X型皮带轮的直径规格为457.2mm。
* Y型皮带轮的直径规格为508mm。
* Z型皮带轮的直径规格为609.6mm。
以上数据仅供参考，具体尺寸规格需根据实际情况调整。
传动V皮带型号介绍
传动V带维护及安装
普通V带型号解释：
A75 -- A型普通V带，内周长Li＝75inch（合1900mm）；
A1930 -- A型普通V带，节线长Lp＝1930mm；
互换性1：普通V带不可互换
后置代号：Li(内长)、 La(外长)、Lp/d(节园长/基准长)、Lw
（有效长度）。
窄型V带型号解释：
SPA1232 -- A型窄V带，节线长Lp＝1232mm；
3V670 -- 3V型窄V带，外周长Lo＝67.0inch（约合1702mm）；
互换性2：3V （ 9N）可替代Z（SPZ）/A（SPA）/B
5V（15N）可替代 B (SPB)/C (SPC) /D
8V (25N) 可替代 D /E
维护及安装：
1.更换时，各种皮带均需确认型号及长度尺寸，通常情况下确认内周长或外周长；
2.调整中心距-定期张紧：调整张紧螺母或螺栓（张紧度检查，见图7-18）；
3.安装V带时，必须使两带轮轴线平行；两轮相对应的V型槽的对称平面应重合，误差不得超过20ˊ（见图7-19）；
4.V带在带轮轮槽中应处于正确的位置，过高或过低都不利于带的正常工作（见图7-20）；
5.为保证安全，带传动应加防护罩。
防止阳光下曝晒，避免与矿物质、酸、碱等腐蚀性介质接触；
6.定期检查，发现问题及时调整。
标准V型带尺寸对照表
标准V型带尺寸对照表标准三角带A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A1975004* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696D126 3200 D173 4394 D250 6350 D314 7976D134 3404 D174 4420 D264 6706 D342 8687D136 3454 D180 4572 D265 6731 D355 9017D138 3505 D183 4648 D270 6858 D358 9093D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm型号Li mm 型号Li mm 型号Li mm 型号Li mmZ11 279 Z28 1/2 724 Z43 1092 Z63 1600Z12 305 Z29 737 Z43 1/2 1105 Z64 1626Z13.5 343 Z30 762 Z44 1118 Z65 1651Z14 356 Z31 787 Z45 1143 Z66 1676Z15 381 Z32 813 Z46 1168 Z68 1727Z17 432 Z33 838 Z48 1219 Z69 1753Z18 457 Z33.5 851 Z49 1245 Z70 1778Z19 483 Z34 864 Z50 1270 Z71 1803Z19 3/4 502 Z35 889 Z51 1295 Z72 1829Z20 508 Z35 1/2 902 Z52 1321 Z73 1854Z21 533 Z36 914 Z54 1372 Z75 1905Z21 1/4 540 Z38 965 Z55 1397 Z78 1981Z22 559 Z38 1/2 978 Z56 1422 Z79 2007Z23 584 Z39 991 Z57 1448 Z80 2032Z24 610 Z40 1016 Z58 1473 Z88 2235Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640oLi (内周长)Li+38mmA13840oLi Li+50mmB171140oLi Li+69mmC221440oLi Li+88mmD322040oLi Li+119mm 详细尺寸SPZ10840oLp (节圆长)Lp+13mmSPA131040oLp Lp+18mm SPB171340oLp Lp+20mm SPC221840oLp Lp+30mm 详细尺寸3V9.7840oLa (外周长)5V161440oLa8V252340oLa详细尺寸。
标准V型带尺寸对照表
标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃* 最大线性速度: 30米/秒* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854 Z21 533 Z36 914 Z54 1372 Z75 1905 Z21 1/4 540 Z38 965 Z55 1397 Z78 1981 Z22 559 Z38 1/2 978 Z56 1422 Z79 2007 Z23 584 Z39 991 Z57 1448 Z80 2032 Z24 610 Z40 1016 Z58 1473 Z88 2235 Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362 Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸。
