配电柜安装施工方案范文一、施工前准备1.明确施工范围:根据项目需求和设计要求,明确配电柜的安装位置和数量。

2.制定施工计划:根据项目进度和工期,制定配电柜的安装计划,并合理安排工人和设备的调配。

3.检查施工条件:确认施工场地是否满足施工要求,包括通风、照明、防火等安全条件。

4.采购所需材料和设备:根据设计要求和施工计划,及时采购配电柜所需的材料和设备,保证施工的顺利进行。

二、施工步骤1.设置施工区域:将施工区域划分出来,并张贴相关的施工警示标志,以提醒他人进入区域时的注意事项。

2.准备安装位置:根据设计要求和实际情况,清理安装位置,确保没有障碍物和杂物。

3.安装支架:根据设计要求,安装配电柜的支架,并确保其垂直、水平和牢固。

4.布线:根据设计要求进行布线,包括主干线和分支线的连接,确保线路的通畅和安全。

5.安装配电柜:根据设计要求,将配电柜放置在支架上,并使用合适的螺栓将其固定。

6.连接电缆:根据设计要求,对配电柜内的电缆进行连接,包括输入和输出线路的接线、接地线的连接等。

7.调试测试:安装完成后,对配电柜进行调试和测试,确保各项功能正常运行,并进行必要的调整和修正。

8.验收交付:确认配电柜安装工作完成后,与项目相关方进行验收,确保工作符合设计要求和安全标准,并交付使用。

三、施工注意事项1.施工人员必须具备相应的资质和技术素质,严格按照施工图纸和设计要求进行施工,确保施工质量。

2.施工现场必须按照相关安全规定进行操作,包括佩戴安全帽、穿戴工作服、采取防护措施等。

3.施工过程中应注意施工顺序,确保施工的连贯性和协调性,提高施工效率。

4.施工现场必须保持整洁,及时清理施工垃圾和杂物,确保施工安全和环境整洁。

5.施工中发现问题或存在疑义,应及时与设计师或项目负责人进行沟通,确保施工的准确和顺利进行。

6.配电柜安装完成后,必须进行功能测试和漏电测试,确保配电柜的安全和稳定运行。

7.施工完成后,必须做好施工记录和归档,包括施工图纸、工作日志、验收记录等,为今后的维护和检修提供依据。

配电柜工程施工方案

配电柜工程施工方案

配电柜工程施工方案1. 引言本文档旨在详细介绍配电柜工程的施工方案,包括施工准备、施工流程、施工注意事项等内容。

配电柜工程在建设项目中具有重要的作用,是电力系统可靠运行的关键环节之一。

合理的施工方案能够确保配电柜的质量和施工进度,为项目的顺利进行提供有力支持。

2. 施工准备2.1 准备工作在开始施工之前,需要进行充分的准备工作,包括以下内容: - 调取与配电柜工程相关的设计文件和施工图纸; - 配置所需的施工设备和工具,确保其完好并满足工程施工要求; - 确定施工队伍的组织结构和人员配备,明确各自的责任和任务。

2.2 施工材料采购根据设计需求,及时采购所需的施工材料,并做好仓储管理工作,确保施工所需材料的及时供应和妥善保管。

3. 施工流程3.1 配电柜安装根据设计要求和施工图纸,进行配电柜的安装工作。

具体流程如下: 1. 根据指导手册,对配电柜进行组装和预安装; 2. 将配电柜放置在指定位置,并进行固定;3. 连接配电柜与电源线路,包括进线、出线等;4. 安装并连接其他配套设备,如电流互感器、断路器等。

3.2 线缆敷设根据施工图纸和设计要求,进行线缆的敷设工作。

具体流程如下: 1. 确定线缆敷设路径,并进行标记; 2. 进行线槽或管道的开凿,并将线缆敷设其中; 3. 根据线缆类型和规格,进行必要的保护措施,如套管、保护管等; 4. 进行线缆的接头、剥皮和连接工作。

3.3 内部连接与调试完成配电柜的安装和线缆敷设后,进行内部连接和调试工作。

具体流程如下:1. 按照设计图纸和接线图,进行配电柜内部的连线工作; 2. 完成连线后,进行相关设备的调试和测试,确保其正常工作; 3. 进行相关保护和安全装置的设置,确保配电柜的安全性。

4. 施工注意事项在进行配电柜工程施工过程中,需要注意以下事项: - 严格按照设计要求和施工图纸进行施工,防止误操作导致工程质量问题; - 施工现场应安全整洁,各种施工设备和工具应摆放整齐,符合安全规范; - 施工过程中应做好记录和沟通,及时解决施工中的问题和难点; - 工程竣工后,应进行必要的验收和测试工作,确保工程质量符合要求。

配电箱安装工程施工方案(1)

配电箱安装工程施工方案(1)

配电箱安装工程施工方案(1)一、工程概况1.1 项目背景本工程旨在为XX物业公司位于XX小区的电力配送系统进行升级改造,以提升供电质量和安全稳定性,并满足用户日益增长的用电需求。

1.2 工程范围本次施工主要涵盖XX小区内配电室的新建及现有配电箱的改造工作,具体包括配电箱安装、接线调试等环节。

二、施工准备2.1 施工方案制定根据设计方案要求,制定配电箱安装工程施工方案,包括施工流程、安全措施、材料准备等内容。

2.2 材料准备准备所需的施工材料和设备,包括配电箱、导线、绝缘套管、电工工具等。

2.3 人员调配组织电工施工队伍,并确保每位工人具备相关施工经验和技能。

三、施工流程3.1 现场勘察施工队伍进行现场勘察,确认配电箱安装位置和线路敷设路径。

3.2 安装配电箱根据设计方案要求,安装配电箱并进行固定,确保其稳固可靠。

3.3 连接电线根据电气图纸要求,连接配电箱与主电源线路,确保接线正确无误。

3.4 调试验收完成连线后,进行电气设备的调试和检测,确保系统运行正常,达到设计要求。

四、施工安全4.1 安全措施施工中严格遵守电气安全操作规程,佩戴防护用具,确保施工人员和设备安全。

4.2 施工现场管理保持施工现场整洁有序,设置明显的安全警示标志,防止发生意外事故。

五、施工质量保障5.1 施工记录详细记录施工过程中的关键节点和操作步骤,确保施工质量可追溯。

5.2 施工验收完成施工后,进行工程验收,确保配电箱安装符合设计标准和客户要求。

六、总结本文介绍了配电箱安装工程施工方案,包括施工准备、施工流程、施工安全和施工质量保障等内容,希最通过本次施工能够为XX小区的电力配送系统升级改造工程提供参考。

配电柜施工方案

配电柜施工方案

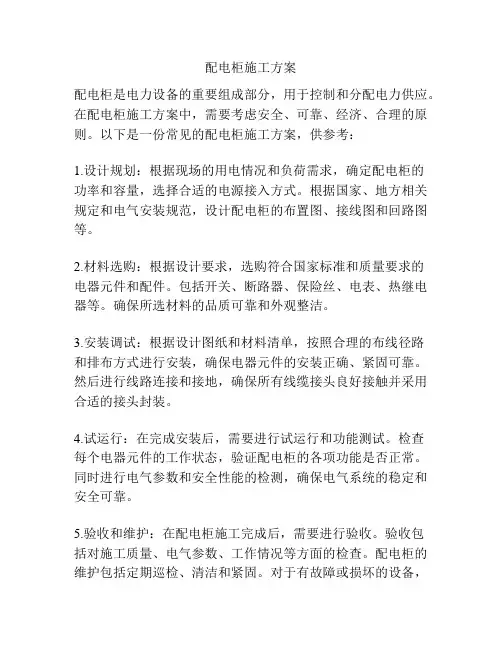

配电柜施工方案配电柜是电力设备的重要组成部分,用于控制和分配电力供应。

在配电柜施工方案中,需要考虑安全、可靠、经济、合理的原则。

以下是一份常见的配电柜施工方案,供参考:1.设计规划:根据现场的用电情况和负荷需求,确定配电柜的功率和容量,选择合适的电源接入方式。

根据国家、地方相关规定和电气安装规范,设计配电柜的布置图、接线图和回路图等。

2.材料选购:根据设计要求,选购符合国家标准和质量要求的电器元件和配件。

包括开关、断路器、保险丝、电表、热继电器等。

确保所选材料的品质可靠和外观整洁。

3.安装调试:根据设计图纸和材料清单,按照合理的布线径路和排布方式进行安装,确保电器元件的安装正确、紧固可靠。

然后进行线路连接和接地,确保所有线缆接头良好接触并采用合适的接头封装。

4.试运行:在完成安装后,需要进行试运行和功能测试。

检查每个电器元件的工作状态,验证配电柜的各项功能是否正常。

同时进行电气参数和安全性能的检测,确保电气系统的稳定和安全可靠。

5.验收和维护:在配电柜施工完成后,需要进行验收。

验收包括对施工质量、电气参数、工作情况等方面的检查。

配电柜的维护包括定期巡检、清洁和紧固。

对于有故障或损坏的设备,及时更换和修理。

6.安全措施:在配电柜施工过程中,需要注意安全措施。

如佩戴好防护用品,确保施工现场的通风良好,防止火灾和电击等事故的发生。

同时,在操作过程中遵循电气安装规范,避免操作失误和意外事故。

总结:配电柜施工方案要考虑很多因素,如电气设计、材料选购、安装调试、试运行、验收和维护等。

只有合理而标准的施工方案,才能保证配电柜的正常工作,提供稳定和安全的电力供应。

配电柜安装施工方案

配电柜安装施工方案

配电柜安装施工方案1. 引言本文档旨在提供一个配电柜安装施工方案,以确保配电系统的可靠性和安全性。

该施工方案旨在指导工程师和技术人员在配电柜的安装过程中的各个步骤和注意事项。

2. 准备工作在开始安装配电柜之前,应进行以下准备工作:•获得施工图纸和相关技术文件•检查配电柜及其组件的数量和质量•确保施工现场符合安全标准,提供合适的通风和照明设施•提供必要的工具和设备3. 安装步骤3.1 定位和标记安装位置根据施工图纸和相关技术文件,确定配电柜的安装位置。

1.使用测量工具和水平仪确定准确位置。

2.使用标记工具标记支架安装孔的位置。

3.2 安装支架配电柜的支架是安装的基础,需要确保牢固和稳定。

按照以下步骤安装支架:1.预先准备支架的固定孔,确保与标记的位置对齐。

2.将支架与标记的安装孔对齐。

3.使用螺丝和螺母将支架固定到墙壁或地面上。

3.3 安装配电柜一旦支架安装完毕,可以开始安装配电柜。

按照以下步骤进行安装:1.将配电柜放置在支架上,确保与支架对齐。

2.使用螺丝将配电柜固定在支架上。

3.确保配电柜的固定牢固,不会松动或晃动。

3.4 连接电源线和配电系统完成配电柜安装后,需要进行电源线和配电系统的连接。

按照以下步骤进行连接:1.确保电源线和配电系统的连接符合安全标准和相关规范。

2.使用正确的工具连接电源线和配电系统。

3.进行必要的测试和检查,确保连接的可靠性和安全性。

3.5 进行电器设备安装最后,进行电器设备的安装和连接。

按照以下步骤进行:1.根据施工图纸和相关技术文件,确定电器设备的位置和连接方式。

2.使用正确的工具和方法将电器设备安装到配电柜内。

3.进行必要的测试和检查,确保电器设备的正常工作。

4. 安全注意事项在配电柜安装过程中,需要注意以下安全事项:•在进行安装前,确保配电系统的电源已经切断,并采取必要的安全措施。

•检查配电柜和电器设备的质量,避免使用损坏或有缺陷的设备。

•确保所有的连接和固定牢固可靠,避免松动或晃动。

配电箱工程安装施工方案

配电箱工程安装施工方案

配电箱工程安装施工方案一、工程概述配电箱是工业企业、商业建筑以及住宅的电气配电系统中一个非常重要的设备,它负责电能的分配和控制。

因此,配电箱工程的安装施工工作显得尤为重要。

本工程位于某工业园区新建厂房内,主要包括主配电室以及分配到各个用电设备的次级配电箱。

二、施工准备1. 人员准备:组建施工队伍,具体安排工程技术负责人和施工人员,确保有足够的施工人员完成工程安装任务。

2. 设备准备:准备好所需的施工机具和设备,包括梯子、电动工具、安全带等,并按照相关要求进行检查和维护。

3. 材料准备:采购配电箱安装所需的各种材料和配件,确保材料质量符合国家标准,并对其进行验收和分类存放。

4. 动力资源准备:保证施工现场的动力资源充足,包括电力、水源等,以便保证施工进度。

5. 安全防护准备:准备好必备的安全防护用品,包括安全帽、安全鞋、手套、护目镜等,并严格遵守安全操作规程。

三、施工步骤1. 测量定位:在主配电室和各个次级配电箱的安装位置进行测量,确定合适的位置和安装高度,并用标线做好标示。

2. 架设支架:根据已经确定的位置进行支架的架设,确保支架的牢固稳定,并按照要求进行防腐处理。

3. 安装箱体:按照设计要求,将配电箱箱体安装在支架上,并确保箱体的水平和垂直度,以及箱体之间的间距。

4. 安装电器设备:根据施工图纸,将配电箱内的电器设备,如断路器、照明开关等安装到配电箱内,并连接好电缆和导线。

5. 接地保护:对配电箱进行接地保护,确保接地电阻符合国家标准,并进行必要的接地测试。

6. 软接线:进行配电箱内的软接线操作,包括接线端子的固定、连接线的铺设等,确保接线牢固可靠,并符合电气安全规定。

7. 联网测试:对配电箱进行联网测试,确保各个电器设备的连接正常,电路通畅,没有短路和接触不良现象。

8. 防护装置安装:安装好配电箱的防护装置,包括防护罩、遥控保护、漏电保护等,并进行必要的调试和测试。

9. 清理整理:将施工现场进行清理整理,清除杂物和施工垃圾,保持施工现场的整洁和环境卫生。

配电柜施工方案

配电柜施工方案

配电柜施工方案1. 引言配电柜作为电力系统中的重要部分,承担着对电能进行分配、控制和保护的功能。

在工业、商业和住宅等场所,配电柜的施工方案关系到电力系统的安全可靠运行。

本文将介绍配电柜施工的基本步骤和注意事项,以确保施工过程顺利进行并达到预期效果。

2. 施工前准备工作在进行配电柜施工前,应做好以下准备工作:2.1 设计方案确认根据工程需求和电力系统设计方案,确认配电柜的类型、规格和布置方式。

确保配电柜的设计符合相关电力标准和规范要求,以保证施工后的配电柜能够满足电力系统的需要。

2.2 材料和设备准备根据设计方案,准备好所需的配电柜及其配件、电缆、接线端子等材料和设备。

确保所选材料符合施工要求,具有合格证明,并进行质量检验,以确保施工过程中使用的材料符合标准。

2.3 施工场地准备清理施工现场,确保施工场地干净整洁。

为施工人员提供必要的工具和安全设备,确保施工人员的安全。

3. 施工步骤3.1 安装配电柜根据设计方案,将配电柜安装在预定位置。

安装时要注意以下事项:•配电柜应与周围墙壁、柱子等保持一定的距离,以便于操作和维护;•配电柜的底座应调整水平,固定牢固,确保稳定性;•安装时要避免损坏配电柜外壳和内部元件。

3.2 接线与连接根据电力系统设计方案,进行接线与连接工作。

操作步骤如下:•根据接线图纸,将电源线、负载线、接地线等连接到相应的接线端子上;•采用合适的接线方式,如螺丝固定、插接等,确保接线牢固可靠;•对接线进行电气绝缘处理,防止触电事故的发生。

3.3 系统调试与测试完成配电柜的安装和接线后,进行系统调试与测试,以确保配电柜的功能正常,满足设计和运行要求。

测试内容包括:•电流、电压等参数的测试;•接线端子和连接器的检查;•保护装置的测试;•配电柜的运行状态监测。

3.4 完善配套工作除了配电柜本身的安装和调试外,还需要完成一些配套工作,包括:•安装配电柜的门锁、铭牌和指示灯等配件;•安装线缆槽、线束保护套等辅助设施,整理好线缆布线;•清理施工现场,清除多余的垃圾和工具。

配电柜安装施工方案

配电柜安装施工方案

配电柜安装施工方案配电柜安装施工方案一、方案目标配电柜安装施工方案的目标是确保配电柜安装工作按照相关要求和标准进行,保证电力系统的正常运行和安全使用。

二、施工准备1. 工具和材料准备:确认施工所需的工具和材料齐备,并确保其符合要求和标准。

2. 人员安排:确定施工人员的队伍,确保人员具备相关的技术和经验,并对施工人员进行必要的培训和安全教育。

3. 环境准备:清理施工现场,确保施工区域干净、整洁,并具备良好的通风条件。

4. 安全措施:确保施工现场存在必要的安全措施,包括安全帽、防护手套、防护眼镜等,并明确施工人员的安全责任。

三、施工步骤1. 确定安装位置:根据设计要求和实际情况,确认配电柜的安装位置,并进行现场测量和标定。

2. 安装固定支架:根据配电柜的尺寸和重量,选择合适的固定支架,并按照要求进行固定安装。

3. 连接电缆:根据设计要求和图纸,进行电缆的引入和连接工作,确保连接正确、牢固且无松动。

4. 安装配电柜:将配电柜据确保安全和稳定的情况下,进行安装,并使用电钻和螺丝钉进行固定。

5. 进行电源接入:按照电气设计要求,进行电源接入工作,包括主电源线路和备用电源线路的接入。

6. 进行电气接线:根据电气设计要求和图纸,进行电气接线工作,确保接线正确、牢固且无短路现象。

7. 进行调试和测试:安装完毕后,进行配电柜的调试和测试工作,确保配电柜的正常运行和性能稳定。

8. 清理施工现场:施工完成后,清理施工现场,确保施工区域的整洁、安全和良好的工作环境。

四、质量控制1. 施工前的质量控制:确认施工前的准备工作和要求是否满足相关质量标准,并做好相应记录。

2. 施工中的质量控制:按照施工流程和要求,进行施工过程中的质量控制,确保施工的质量达到要求。

3. 施工后的质量控制:对施工完成后的配电柜进行检查和测试,确保安装质量和性能满足相关标准和要求。

五、安全措施1. 工作人员必须经过安全教育和培训,并戴好安全帽、防护手套等必要的安全装备。

新建配电室施工方案(3篇)

新建配电室施工方案(3篇)

第1篇一、工程概况1. 工程名称:新建配电室施工项目2. 工程地点:XX市XX区XX路XX号3. 工程规模:新建配电室一座,建筑面积为XX平方米。

4. 工程内容:配电室土建工程、电气设备安装工程、自动化控制系统安装工程等。

5. 工程工期:预计XX个月。

二、施工组织机构1. 施工项目经理:负责整个工程的施工管理工作。

2. 技术负责人:负责技术指导、施工方案编制、施工质量控制等工作。

3. 施工班组长:负责班组人员管理、施工进度、质量、安全等工作。

4. 质量检查员:负责施工现场质量检查、验收等工作。

5. 安全管理人员:负责施工现场安全管理、安全教育等工作。

三、施工方案1. 施工准备(1)施工图纸及资料:收集并熟悉施工图纸及有关技术资料,确保施工方案的准确性。

(2)施工人员:组织施工人员,明确各自职责,确保施工队伍的稳定。

(3)施工材料:根据施工图纸及工程量,确定所需材料,确保材料质量。

(4)施工设备:根据施工需要,配置相应的施工设备,确保施工顺利进行。

2. 施工流程(1)土建工程1)基础施工:根据设计要求,进行基础开挖、垫层、基础浇筑等工序。

2)墙体施工:根据设计要求,进行墙体砌筑、抹灰等工序。

3)屋面施工:根据设计要求,进行屋面防水、保温等工序。

(2)电气设备安装工程1)设备到货验收:对到货设备进行验收,确保设备质量。

2)设备安装:根据施工图纸及设备技术参数,进行设备安装。

3)线路敷设:根据施工图纸及设备要求,进行线路敷设。

4)电气试验:对安装好的电气设备进行试验,确保设备正常运行。

(3)自动化控制系统安装工程1)设备到货验收:对到货设备进行验收,确保设备质量。

2)设备安装:根据施工图纸及设备技术参数,进行设备安装。

3)系统调试:对安装好的自动化控制系统进行调试,确保系统正常运行。

3. 施工质量控制(1)土建工程:严格按照施工图纸及规范要求进行施工,确保工程质量。

(2)电气设备安装工程:确保设备安装牢固、线路敷设规范、电气试验合格。

配电柜安装施工方案

配电柜安装施工方案

配电柜安装施工方案一、施工前准备。

1. 确定安装位置,根据设计图纸和现场实际情况确定配电柜的安装位置,确保位置合理、稳固。

2. 安装环境检查,检查安装位置周围的环境是否符合安装要求,包括通风、防水、防潮等情况。

3. 安全防护措施,在施工现场设置安全警示标志,确保工作人员和周围人员的安全。

二、施工步骤。

1. 配电柜基础安装,根据设计要求,进行基础的测量、挖掘、浇筑等工作,确保配电柜基础稳固可靠。

2. 配电柜设备安装,将配电柜设备按照设计图纸要求进行安装,注意设备的水平、垂直和间距等要求。

3. 电缆连接,根据设计要求,进行电缆的连接和接地工作,确保连接牢固、接地可靠。

4. 系统调试,进行配电柜系统的电气连接和调试工作,确保系统运行正常、稳定。

5. 安全检查,对已安装的配电柜进行全面的安全检查,确保设备运行安全可靠。

三、施工注意事项。

1. 施工现场要保持整洁,材料和工具摆放整齐,确保施工环境整体美观、安全。

2. 施工人员要严格按照操作规程进行作业,遵守安全操作规范,确保施工过程安全可靠。

3. 施工过程中要及时清理施工垃圾,做到不影响周围环境和其他设备的正常运行。

4. 施工结束后,对施工现场进行清理,恢复原状,确保施工质量和环境整洁。

四、施工验收。

1. 施工结束后,由专业人员进行配电柜安装的验收工作,确保安装符合设计要求和安全标准。

2. 验收合格后,进行相关记录和归档工作,确保施工过程的合规性和可追溯性。

3. 验收合格的配电柜方可投入使用,否则需及时整改,直至符合要求。

总结,配电柜安装施工是一项重要的工程,需要严格按照设计要求和安全标准进行施工,确保设备的正常运行和人员的安全。

只有做到施工前的充分准备、施工过程的严格执行和施工后的全面验收,才能保证配电柜安装工程的质量和安全。

电柜施工方案

电柜施工方案

电柜施工方案
电柜施工方案
1、施工准备:确保施工前有足够的施工材料和设备,并且有
合适的施工人员。

施工前需要进行现场勘察,并制定详细的施工图纸和方案。

同时,确认电的供电线路和负载需求,并提前准备好所需的电线和配件。

2、安装电柜:按照电柜安装图纸进行施工,首先确定电柜的
位置,并安装好支架。

然后将电柜放置在支架上,并使用螺丝固定好。

接下来,根据电柜的布线要求,将电线从电源引到电柜,并进行连接。

连接时要确保连接牢固,且电线末端的绝缘处理要到位。

3、接线:根据电柜的布线要求,将各个电气设备的线路接入
电柜。

接线时,需要先切断电源,然后将电线插入到对应的插座中,并将电线末端的绝缘层剥开一段,然后用螺丝固定。

4、调试:接线完成后,需要进行电气设备的调试工作。

首先,检查每个设备的接线是否正确,并检查接地是否良好。

然后,按照设备的使用说明书进行调试,确保设备能够正常运行。

5、验收:施工完成后,需要进行电柜的验收工作。

验收时需
要检查电柜的外观是否完好,电柜内部的设备是否安装正确,接线是否牢固等。

同时,也需要检查电柜的功能是否正常,是否能够正常供电。

总结:电柜施工是一个比较繁琐的工作,需要对电气设备有一定的了解,并且需要严格按照图纸和方案进行施工。

在施工过程中,要注意安全,确保施工人员的人身安全,同时也要注意材料的质量,以确保电柜的使用寿命和安全性。

最后,做好验收工作,确保电柜能够正常运行。

以上是电柜施工方案的大致内容,具体施工方案需要根据实际情况进行调整和完善。

配电柜安装现场施工方案

配电柜安装现场施工方案

一、工程概况1. 工程名称:某建筑项目配电柜安装工程2. 工程地点:某市某区某建筑项目3. 工程规模:该项目总建筑面积约10万平方米,共分为A、B、C三个区,本次安装工程涉及A区配电柜安装。

4. 工程内容:配电柜的运输、搬运、安装、接线、调试及验收等。

二、施工准备1. 技术准备:熟悉施工图纸、施工规范、质量标准,掌握配电柜安装的相关技术要求。

2. 材料准备:配电柜、基础型钢、电缆、接线端子、绝缘胶带、工具等。

3. 人员准备:电工、起重工、安装工等。

4. 工具准备:水准仪、水平尺、卷扬机、汽车、汽车吊、手推车、倒链、钢丝绳、麻绳索具等。

三、施工工艺1. 施工流程:设备开箱检查→基础型钢制作安装→配电柜搬运→配电柜安装→柜二次回路接线→柜试验调整→送电运行验收。

2. 施工要点:(1)设备开箱检查:核对设备型号、规格、数量,检查外观、内部电器装置及元件、绝缘瓷件等,确保设备质量符合要求。

(2)基础型钢制作安装:根据配电柜尺寸及钢材规格,制作基础型钢,进行除锈处理。

安装基础型钢时,应用水准仪、水平尺找正、找平,确保基础型钢安装的平直度及水平度。

(3)配电柜搬运:根据配电柜重量及形体大小,选择合适的运输设备。

搬运过程中,吊索应挂在四角主要承力结构处,固定牢靠,防止磕碰。

(4)配电柜安装:根据设计图纸,将配电柜安装在基础型钢上。

安装过程中,注意配电柜的垂直度、水平度,确保安装牢固。

(5)柜二次回路接线:按照设计图纸,将二次回路接线整齐、规范,确保接线正确。

(6)柜试验调整:对配电柜进行绝缘电阻、接地电阻等试验,调整配电柜的各项参数,确保其正常运行。

(7)送电运行验收:送电后,对配电柜进行运行验收,确保其安全、稳定运行。

四、质量保证措施1. 严格执行施工规范、质量标准,确保工程质量。

2. 加强施工过程中的质量检查,发现问题及时整改。

3. 做好施工记录,为工程验收提供依据。

4. 定期对施工人员进行质量意识培训,提高施工人员的质量意识。

增加配电柜施工方案

增加配电柜施工方案

增加配电柜施工方案XX房地产公司XX花园客户专用配电室发电机接入改造工程施工方案批准:审核:编制:甘肃第一安装工程有限公司2014年8月4日目录1. 工程概况 (3)2.编制依据 (3)3.施工准备 (3)4. 施工程序及技术措施 (4)5. 施工进度控制 (9)6. 质量控制 (9)7. HSE施工要求 (11)8. 施工进度横道计划图 (13)1. 工程概况XXXX房地产开发有限公司XX花园一期项目四座客户配电室发电机组自备电源接入改造工程,该小区分为A、B两个住宅区。

现需新增两台400KW柴油发电机组,作为备用应急电源,在电网故障或检修时,向小区重要负荷送电。

本工程在A1、A2、B1、B2客户专用配电室0.4KV母线各安装一台发电机接入柜,A1客户配电室再增加一台备用11回路馈线柜,A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套,其中B2客户配电室因无预留位置需进行电缆沟及盘柜基础改造。

A、B区发电机房至4座客户配电室之间的电缆敷设。

工程量主要包括4面发电机接入柜安装,1台备用低压抽屉柜安装,622米电力电缆敷设、200米闭锁控制电缆敷设,102米电缆桥架安装,发电机接入柜的联锁调试。

2.编制依据2.1 现场实际踏勘测量数据。

2.2 建筑电气工程施工质量验收规范GB50303-2002。

2.3 兰州倚能电力设计咨询公司设计的《XX房地产公司XX花园客户配电室发电机接入改造设计图》。

2.4 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92。

2.5 厂家随机资料。

2.6 甘肃第一安装工程有限公司现场绘制平面布置图。

3.施工准备3.1 技术准备施工图纸已会同其它相关专业会审通过。

施工方案已经批准,并已对施工人员进行安全、技术交底,且都以书面记录形式存档。

3.2 人员要求施工人员必须是经培训考核合格的有施工经验的人员,班组施工人员应了解、熟悉自控施工图纸、厂家说明书及工艺要求,并接受技术、安全交底。

建筑配电增容工程施工方案

建筑配电增容工程施工方案

建筑配电增容工程施工方案一、前言随着社会经济的不断发展,城市建设不断扩大,建筑物的规模和用电负荷也在不断增加。

因此,建筑配电增容工程已成为重要的施工项目之一。

配电系统是建筑物的重要组成部分,其质量直接影响着建筑物的用电安全和稳定性。

因此,在进行配电增容工程时,施工方案的制定和实施显得尤为重要。

本文主要围绕建筑配电增容工程的施工方案进行阐述,包括施工前的准备工作、施工过程中的安全措施、质量要求以及竣工验收等方面的内容。

二、施工前的准备工作1.项目立项:在进行建筑配电增容工程前,首先需要进行项目立项,明确项目的目标、规模、投资预算等相关信息,确定项目是否符合施工标准和相关法律法规。

2.施工图纸设计:根据项目立项的要求,配电增容工程的施工图纸需要经过专业的设计单位设计,确保施工图纸的合理性和可行性。

3.设备选型:在配电增容工程中,需要根据实际情况选择合适的配电设备,包括开关、保护装置、电缆等,确保设备的质量和性能符合施工要求。

4.人员培训:在施工前,需要对施工人员进行相关技术培训,包括施工操作技能、安全防护知识等,确保施工人员具备必要的专业知识和操作技能。

5.材料准备:在进行配电增容工程前,需要对所需的施工材料进行充分准备,确保施工材料的质量和数量满足施工要求。

6.安全预案:在配电增容工程的施工前,需要制定详细的安全预案,包括施工现场的安全管理、施工作业的安全操作规程等,确保施工过程中的安全。

三、施工过程中的安全措施1.施工现场管理:在进行配电增容工程施工时,需要严格按照相关法律法规和施工安全标准管理施工现场,保证施工现场的安全性和生产秩序。

2.作业人员安全:对施工现场的作业人员进行安全教育和技术培训,确保作业人员具备必要的安全意识和技术能力,做好个人防护和安全设备使用。

3.设备安全:对施工现场所使用的电气设备进行定期检查和维护,确保设备的运行安全;配置安全措施,如接地检测、漏电保护等。

4.施工作业程序:在进行配电增容工程施工时,需要制定详细的作业程序和流程,确保作业的安全和稳定。

配电柜安装土建施工方案

配电柜安装土建施工方案

一、工程概况本项目为配电柜安装土建施工,主要包括配电柜基础型钢制作安装、配电柜(盘)安装、接地系统施工等内容。

施工地点位于[具体地点],建筑面积约为[具体面积],施工周期为[具体周期]。

二、施工准备1. 人员准备:组建专业的施工队伍,包括项目经理、技术负责人、施工员、电工、焊工等。

2. 材料准备:按照设计要求,准备所需型钢、钢材、电缆、绝缘材料、接地材料、焊条、螺丝等。

3. 工具准备:准备汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具、水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。

三、施工步骤1. 基础型钢制作安装(1)根据设计图纸,制作基础型钢,选用10号槽钢或L 505角钢。

(2)将型钢矫平矫直,按照图纸要求预制加工好基础型钢,并进行除锈。

(3)安装基础型钢,使用水准仪、水平尺找正、找平。

基础型钢安装的不平直度及水平度,每1m应小于1,全长应小于5。

2. 配电柜(盘)安装(1)核对配电柜编号,确保与安装位置相符。

(2)根据设计要求,现场确定配电柜位置,按照箱的外形尺寸进行弹线定位。

(3)安装配电柜,确保柜体水平、垂直,安装牢固。

3. 接地系统施工(1)按照设计要求,制作接地网,连接接地极。

(2)使用专用接地线,将接地网与配电柜接地端子连接。

(3)对接地系统进行测试,确保接地电阻符合要求。

四、施工质量保证措施1. 严格执行国家相关标准和规范,确保施工质量。

2. 对施工人员进行技术培训,提高施工技能。

3. 施工过程中,加强对施工质量的监督检查,发现问题及时整改。

4. 对施工材料进行严格把关,确保材料质量。

五、施工安全措施1. 严格执行施工现场安全管理制度,确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 施工现场设置警示标志,提醒施工人员注意安全。

4. 加强施工现场防火、防爆、防中毒等安全管理。

六、施工进度保证措施1. 制定合理的施工进度计划,确保施工进度。

电箱施工方案(3篇)

电箱施工方案(3篇)

第1篇一、工程概况本项目为一住宅小区配电箱施工,位于XX市XX区XX街道XX小区。

根据设计图纸和现场实际情况,本方案将详细阐述电箱的施工流程、技术要求、质量控制及安全措施。

二、施工准备1. 人员准备- 组建专业的施工队伍,包括电工、焊工、安装工等。

- 对施工人员进行技术交底和安全教育,确保施工人员熟悉施工图纸和操作规程。

2. 材料准备- 根据设计图纸,准备所需电箱、配电盘、电缆、电线、开关、插座、保护装置等材料。

- 材料需符合国家标准,并由专业人员进行验收。

3. 工具准备- 准备电焊机、切割机、扳手、螺丝刀、绝缘胶带、电线剥皮器等施工工具。

4. 现场准备- 清理施工现场,确保施工环境安全、整洁。

- 根据设计图纸,确定电箱安装位置,做好标记。

三、施工流程1. 测量放线- 根据设计图纸,进行现场测量,确定电箱安装位置。

- 使用水平尺、卷尺等工具进行精确测量,做好标记。

2. 基础施工- 根据电箱尺寸,开挖基础坑,确保坑底平整、坚实。

- 在基础坑内浇筑混凝土,确保混凝土强度达到设计要求。

3. 电箱安装- 将电箱放置在基础坑内,调整水平,确保电箱安装牢固。

- 使用膨胀螺丝将电箱固定在基础上,确保电箱与基础之间无间隙。

4. 线路敷设- 根据设计图纸,敷设电缆、电线,确保线路布局合理、安全。

- 使用专用工具进行电缆、电线剥皮,连接电缆、电线。

- 对电缆、电线进行绝缘处理,确保电气安全。

5. 设备安装- 安装配电盘、开关、插座、保护装置等设备,确保安装牢固、位置准确。

- 对设备进行调试,确保设备运行正常。

6. 检查验收- 对电箱施工进行自检,确保施工质量符合设计要求。

- 邀请相关部门进行验收,合格后方可投入使用。

四、技术要求1. 电箱规格- 根据设计图纸,选择合适的电箱规格,确保电箱容量满足负荷需求。

2. 线路敷设- 电缆、电线敷设应遵循规范,确保线路安全、可靠。

- 电缆、电线连接处应进行绝缘处理,防止漏电。

增加配电柜施工方案

增加配电柜施工方案

XX房地产公司XX花园客户专用配电室发电机接入改造工程施工方案批准:审核:编制:甘肃第一安装工程有限公司2014年8月4日目录1. 工程概况 (3)2.编制依据 (3)3.施工准备 (3)4. 施工程序及技术措施 (4)5. 施工进度控制 (9)6. 质量控制 (9)7. HSE施工要求 (11)8. 施工进度横道计划图 (13)1. 工程概况XXXX房地产开发有限公司XX花园一期项目四座客户配电室发电机组自备电源接入改造工程,该小区分为A、B两个住宅区。

现需新增两台400KW柴油发电机组,作为备用应急电源,在电网故障或检修时,向小区重要负荷送电。

本工程在A1、A2、B1、B2客户专用配电室0.4KV母线各安装一台发电机接入柜,A1客户配电室再增加一台备用11回路馈线柜,A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套,其中B2客户配电室因无预留位置需进行电缆沟及盘柜基础改造。

A、B区发电机房至4座客户配电室之间的电缆敷设。

工程量主要包括4面发电机接入柜安装,1台备用低压抽屉柜安装,622米电力电缆敷设、200米闭锁控制电缆敷设,102米电缆桥架安装,发电机接入柜的联锁调试。

2.编制依据2.1 现场实际踏勘测量数据。

2.2 建筑电气工程施工质量验收规范GB50303-2002。

2.3 兰州倚能电力设计咨询公司设计的《XX房地产公司XX花园客户配电室发电机接入改造设计图》。

2.4 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92。

2.5 厂家随机资料。

2.6 甘肃第一安装工程有限公司现场绘制平面布置图。

3.施工准备3.1 技术准备施工图纸已会同其它相关专业会审通过。

施工方案已经批准,并已对施工人员进行安全、技术交底,且都以书面记录形式存档。

3.2 人员要求施工人员必须是经培训考核合格的有施工经验的人员,班组施工人员应了解、熟悉自控施工图纸、厂家说明书及工艺要求,并接受技术、安全交底。

电柜施工方案

电柜施工方案

电柜施工方案电柜施工方案一、施工概述电柜是用来安装和保护电力设备的装置,本方案主要是针对某公司的电柜施工进行规划和执行。

施工包括以下几个阶段:集中采购材料和设备、现场布置和安装、电气连接和调试、最终验收和交付使用。

二、材料和设备采购1. 根据电柜的要求,采购适当规格和数量的电柜、导线、开关、断路器、接线端子等电气设备和材料。

2. 与供应商洽谈价格、交货时间和质量要求,确保采购的材料和设备符合要求。

三、现场布置和安装1. 根据电柜的尺寸和布置要求,选取合适的位置进行布置。

2. 确保布置的区域清洁整齐,安全无障碍。

3. 按照电柜的安装要求,使用适当的工具和方法进行安装,确保电柜稳固可靠。

四、电气连接和调试1. 根据电柜的电气连接图纸,按照规定的顺序进行电气连接。

2. 确保电气连接正确牢固,避免电线交叉、短路等问题。

3. 进行电气调试,确保电柜的各项功能正常运行。

五、最终验收和交付使用1. 对已完成的电柜进行全面检查和测试,确保工程质量符合要求。

2. 根据合同约定,进行最终验收,确认施工工作完成,并交付使用。

3. 做好相关材料和设备的清理和整理工作,保持现场的清洁和整齐。

六、安全措施1. 施工期间,严格遵守相关安全操作规程,佩戴好必要的安全防护用品。

2. 对施工现场、仓库和设备进行定期检查和维护,确保安全。

3. 做好施工现场的环境保护工作,防止污染和事故发生。

七、质量管理1. 执行相关质量标准和规范,确保电柜施工质量符合要求。

2. 在施工过程中,加强对施工材料和设备的质量控制,避免使用次品或不合格产品。

八、工期和进度控制1. 制定合理的工期计划,确保施工进度的合理安排。

2. 对施工过程进行跟踪和监控,及时解决工期延误和问题。

3. 提前做好施工准备工作,确保施工按时开始和结束。

九、施工人员培训1. 培训施工人员,使其掌握相关的安全操作规程和施工技术要求。

2. 对施工人员进行工作纪律和质量意识培养,提高团队的整体素质。

配电箱安装工程施工方案

配电箱安装工程施工方案

配电箱安装工程施工方案XX工程公司年月日一、施工准备(一)作业条件1、墙体结构已弹出施工水平线。

2、安装配电箱所需的木砖及铁件巳预埋。

3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。

暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

(二)材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。

低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。

低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。

然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。

各种断路器进行外观检验,调整及操作试验。

4、配电箱不应采用可燃材料制作;在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

(三)主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。

2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、质量要求(一)高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

续表(二)低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

(三)照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺(一)配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

XX房地产公司XX花园客户专用配电室发电机接入改造工程施工方案批准:审核:编制:甘肃第一安装工程有限公司2014年8月4日目录1. 工程概况 (3)2.编制依据 (3)3.施工准备 (3)4. 施工程序及技术措施 (4)5. 施工进度控制 (9)6. 质量控制 (9)7. HSE施工要求 (11)8. 施工进度横道计划图 (13)1. 工程概况XXXX房地产开发有限公司XX花园一期项目四座客户配电室发电机组自备电源接入改造工程,该小区分为A、B两个住宅区。

现需新增两台400KW柴油发电机组,作为备用应急电源,在电网故障或检修时,向小区重要负荷送电。

本工程在A1、A2、B1、B2客户专用配电室0.4KV母线各安装一台发电机接入柜,A1客户配电室再增加一台备用11回路馈线柜,A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套,其中B2客户配电室因无预留位置需进行电缆沟及盘柜基础改造。

A、B区发电机房至4座客户配电室之间的电缆敷设。

工程量主要包括4面发电机接入柜安装,1台备用低压抽屉柜安装,622米电力电缆敷设、200米闭锁控制电缆敷设,102米电缆桥架安装,发电机接入柜的联锁调试。

2.编制依据2.1 现场实际踏勘测量数据。

2.2 建筑电气工程施工质量验收规范GB50303-2002。

2.3 兰州倚能电力设计咨询公司设计的《XX房地产公司XX花园客户配电室发电机接入改造设计图》。

2.4 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92。

2.5 厂家随机资料。

2.6 甘肃第一安装工程有限公司现场绘制平面布置图。

3.施工准备3.1 技术准备施工图纸已会同其它相关专业会审通过。

施工方案已经批准,并已对施工人员进行安全、技术交底,且都以书面记录形式存档。

3.2 人员要求施工人员必须是经培训考核合格的有施工经验的人员,班组施工人员应了解、熟悉自控施工图纸、厂家说明书及工艺要求,并接受技术、安全交底。

施工人员对测点位置应准确掌握。

3.3 现场环境条件要求3.3.1 由于地下停车场随时会有业主停车,在电缆桥架施工或电缆敷设施工时经过的部位,在施工期间不准停车,由物业公司安排业主临时停车位;3.3.2配电室施工时物业公司配合安排值班电工随时开门并监护,需要停电作业时提前书面通知物业公司,由物业公司安排协调客户配电室停电时间;3.3.3给施工单位提供工具材料存放库房一间,约20m2即可,要求安全防盗。

3.3.4 新增电缆桥架安装桥架支架时,需要在楼板顶部打膨胀螺栓孔,因楼板内暗埋有强、弱电管线,并且处于使用状态,施工时无法判断安装部位是否有暗埋线管,所以难免会有损坏情况发生,乙方不承担损失。

施工前请物业公司配合标明楼板内暗埋管线位置,施工时进行避让,若发生损坏情况,乙方进行维修,甲方承担相关费用。

3.4 施工设备、材料要求电气有关设备材料到达现场之后,甲方应会同乙方对设备、零部件、备品备件、专用工具的数量、规格以及外观等情况进行检查、核对,检查内容包括设备有否损伤、有否腐蚀和裂纹等情况,若有损坏或遗失等异常情况,应进行确认及更换,同时检查技术文件是否齐全,有合格证及质量保证书。

设备应放置在室内并做好防潮、防尘措施。

3.5 施工工机具配置台钻: 1个手电钻: 2个砂轮切割机: 1个电锤: 1个磨光机: 4个水平尺: 2个钢卷尺: 4个活动扳手: 6把套筒扳手: 1把手锤: 2把线坠: 1个力矩扳手: 1个3.7 组织机构本工程施工组织:施工队长:工程技师:电工:4名电焊工:2名起重工:2名普工:10名4. 施工程序及技术措施本施工主要可分为以下步骤:设备材料订货→B2配电室FD柜基础坑开凿→基础型钢就位安装→盘柜搬运就位→盘柜固定断路器增加失压脱扣器→母线连接安装→盘柜接地安装→原电缆桥架盖板拆除→电缆桥架安装→发电机接地安装→配电室电缆沟盖板揭盖板→电力电缆敷设→控制电缆设→电缆压接线→盖电缆桥架盖板及电缆沟盖板→进线柜与FD柜连锁调试→交工验收4.1 设备材料订货4.1.1 FD发电机接入柜采用GCS型上海人民电器低压配电柜,根据设计电气原理图制造,配电柜选用驼色。

乙方分别对各客户配电室所要连接的配电柜母线实际量取尺寸,然后制作铜母排,保证现场安装时螺栓孔配合到位,避免现场加工,耽误工期。

4.1.2 A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套。

4.1.2 电力电缆、控制电缆选用众邦品牌电缆。

4.1.3 电缆桥架选用200*100型热镀锌槽式桥架,支架采用角钢。

4.1 B2配电室FD接入柜基础坑开凿;4.1.1 根据倚能电力设计咨询公司设计图纸要求,按照FD并网柜底盘尺寸开凿盘柜基础坑,开凿深度0.6米,长度1米,宽度0.6米;4.1.2 采用模板支护,预制混凝土沟,并预埋基础槽钢预埋件。

4.2 基础型钢就位安装4.2.1按照施工图纸所标注的尺寸,将基础型钢放置在规定位置的预埋板上,找正,必要时采用垫铁进行调整。

4.2.2基础型钢安装允许偏差应符合下表的规定:4.2.3制作结束后的基础型钢应与预埋板进行焊接,焊接位置和焊缝尺寸应满足设计要求。

4.2.4多余焊接部分用磨光机磨平,并根据设计要求进行防腐处理。

4.2.5基础型钢两端用镀锌扁钢接地,并就近与室内接地网相连。

镀锌扁钢的截面应符合设计要求。

4.3盘柜搬运到位4.3.1盘柜搬运前,应清除路线上的杂物,确保运输线路畅通。

搬运、就位过程中应注意人身和设备安全;必须保护好环氧树脂地坪,可做保护性措施搬运。

4.3.2盘柜应垂直带包装搬运,并采取相应保护措施,不许堆叠,严防撞击敲打或倾斜。

4.3.3用吊车装载时,吊绳应有足够承载能力,连向吊钩的绳子和水平线之间角度,应保持在60°以上。

4.3.4按盘柜布置图给定的排列顺序,将盘柜运至待安装位置。

4.3.5盘柜开箱检查a)盘柜开箱时应与质保部门有关人员及厂方有关人员一同进行开箱检验。

并确认盘柜无损伤,符合设计要求。

b)检查确认配套安装附录是否齐全,及时做好记录。

拆去包装,卸掉吊耳。

4.4盘柜安装固定、断路器增加失压脱扣器4.4.1开关柜在安装前应:抽出断路器手车并妥善保管;4.4.2在盘柜基础型钢上有顺序地调整盘柜的位置和垂直度,盘柜正面的棱边不得偏离垂直线2mm以上。

4.4.3盘柜单独或成列安装时,其垂直度、水平偏差以及盘柜面板偏差和盘柜间接缝的允许偏差应符合下表的规定:盘、柜安装的允许偏差4.4.4配电柜按图纸、规范要求调整结束后,配电柜相互间或与基础型钢应用镀锌螺栓连接,且防松零件齐全。

4.4.5 抽出式断路器应推拉灵活,无卡阻碰撞现象。

动触头与静触头的中心线应一致,且触头接触紧密。

4.4.5 A1、A2客户配电室4面低压进线柜低压断路器增加失压脱扣装置各一套,对该4台进线断路器进行改造加装,需要物业公司协调停电时间。

4.5母线连接4.5.1 首先与物业公司联系好停电时间及可供施工的作业时间,这个环节很重要,停电后采取验电,确认母线无电后,将该段进线断路器挂锁挂牌,禁止合闸,待母线连接完毕,做好绝缘处理,绝缘电阻测试合格后,方可送电。

4.5.2安装时用清洁、干燥的软布擦拭母线,检查母线绝缘是否损伤。

母线安装前应进行外观检查,有严重缺陷不得使用。

4.5.3按盘柜的顺序安装母线,将主母线段和相应的分支母线用螺栓连接起来,母线连接应横平竖直。

并涂上导电膏。

用螺栓连接时应紧密、牢固,力矩应符合规定要求。

4.6配电柜接地安装4.6.1配电柜金属框架及基础型钢必须接地(PE)可靠,门和框架的接地端子间应用裸编织铜线连接,且有标识。

4.6.2在每个柜内连接好所有需要接地的引线。

4.6.3将接地开关的接地线接到配电柜的主接地母排。

4.7 原电缆桥架盖板拆除4.7.1 按照设计图中发电机房至配电室的电缆敷设路径,将该段的电缆桥架盖揭开取下,并统一暂存在库房,防止丢失;4.7.2 进行登记,并在拆除的电缆桥架盖板上,用标签注明拆除位置,进行编号,以免安装时出错;4.7.3 搬运盖板时,注意不要将环氧树脂地坪损坏,必须采取必要的保护措施;4.8 电缆桥架安装4.8.1 电缆桥架安装之前,请物业公司电工现场查看楼板部位,如果有楼板有预埋线管请标明位置,乙方在安装电缆桥架支架时,可以移位打膨胀螺栓孔,尽量避免不必要的损坏。

4.8.2 电缆桥架支架安装前,拉线绳定好直线位置,做到整齐划一,水平段间隔1.5米安装一个,垂直段间隔2米一个;4.8.3 连接板螺栓不得少于2个防松螺栓,利于接地良好;4.9 发电机接地安装4.9.1 发电机金属外壳及控制箱必须接地;4.9.2 采用40*4热镀锌扁钢通过电缆桥架连接至配电室接地网;4.9.3 热镀锌扁钢接头采用电焊焊接,搭接长度为宽度的2.5倍,不少于三面焊接,焊接接头处用沥青绝缘漆防腐处理,接地热镀锌扁钢通体禁止涂刷油漆。

4.9.4 接地电阻值测试达到小于等于1Ω.4.10 配电室电缆沟盖板4.10.1 电缆敷设前,需将配电室配电柜后部电缆所经过之处电缆地沟盖板揭开;4.10.2 盖板存放于配电室不影响正常操作的位置;4.10.3 电缆沟盖板揭开后,要注意操作人员行走安全,进行警示带围护,防止坠入。

4.11 电力电缆敷设4.11.1 电缆到场后,进行材料报验,并做绝缘测试及耐压测试,绝缘电阻值不得小于500MΩ,交流2500V耐压1min完好无闪络,不合格退回厂家。

4.11.2不得将电缆盘直接在地下车库地面上滚动,防止破坏环氧树脂地坪;可采用室外放开电缆,然后人工将电缆运输至地下室;4.11.3电缆进行编号,在电缆的两头粘贴编号标签,保证敷设到位后不至于穿错位置;4.11.4 电缆敷设及运输至地下车库过程中,不得将电缆无限制弯曲,以免损伤电缆绝缘,弯曲半径不得小于电缆直径的15倍;4.11.5 电缆在桥架中摆放整齐,尽量避免与其他电缆交叉,防止对弱电信号的干扰;4.11.6 电缆敷设完毕,进行绝缘测试,绝缘电阻值不得小于敷设前测试值,否则全缆检查。

电缆两头及中间挂设电缆标志牌。

4.12 控制电缆设4.12.1 控制电缆到场后,进行材料报验,并做绝缘测试及耐压测试,绝缘电阻值不得小于500MΩ,交流2500V耐压1min完好无闪络,不合格退回厂家。

4.12.2 控制电缆为配电室内电缆沟敷设,敷设时要注意电缆沟内及盘柜都带电;4.12.3 控制电缆在电缆沟内与原来的控制电缆排放在一层支架上,并用尼龙扎带绑扎整齐,电缆两头及中间挂设电缆标志牌。

4.13 电缆压接线4.13.1 引入配电柜内的电缆应排列整齐,编号清晰,避免交叉,并应固定牢固,不得使所接的端子排受到机械应力。

4.13.2 配电柜内的控制电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接。
