除污器技术规格书
规格表.上海反冲洗除污器
规格表.上海反冲洗除污器规格表.上海反冲洗除污器 一．上海反冲洗除污器产品功能专业去除水中的各种粘性物质、胶粒、泥砂及其它机械杂质，确保系统设备的安全可靠运行。
二．上海反冲洗除污器适用范围1．适用于各种工业冷却水系统、工艺水系统及回注水系统等，特别是二十四小时连续运行的不停机系统。
2．适用于轮胎、化工、炼油及采油行业等。
三．上海反冲洗除污器产品特点1．对水中的各种粘性物质、胶粒及泥砂等具有非常好的过滤效果。
2．钢刷强度高、可刷范围大、自动化程度高，完全免人工清洗。
3．独特的二级过滤结构（两级内刷），对水中各类大小不同的杂质的过滤十分彻底。
4．不需停机反洗，在过滤的同时实现在线反冲洗。
5．过滤体采用楔形不锈钢（SUS304）条焊接而成，强度高不易形变，使用寿命长达15年之久。
四．上海反冲洗除污器技术参数1．处理效果①.过滤精度：可达到50μm，可根据用户需求选择；②.过滤效率：99%；③.压力损失：≤0.015MPa。
2．工作环境参数①.工作压力：≤1.6MPa；②.系统压力：≥0.3MPa；③.工作电压：220v±10%/50Hz；④.工作温度：-25℃+95℃；⑤.工作环境温度：-25℃+50℃；⑥.相对湿度：＜95%（温度25℃时）。
五．上海反冲洗除污器工作原理全自动反冲洗过滤器采用国产优质无缝钢管及国标法兰焊接而成，机内分为粗滤和细滤两个大腔；设有过滤网、排污组件、液力马达和排污管等机构。
该机属于管道式精细过滤机，立式卧式均可安装。
过滤系统分为二级，*级为粗滤，筛孔直径0.8mm，第二级细滤，筛孔直径0.3mm。
原液从进水口进入过滤器，经粗滤网外侧进入过滤网，粒径大于。

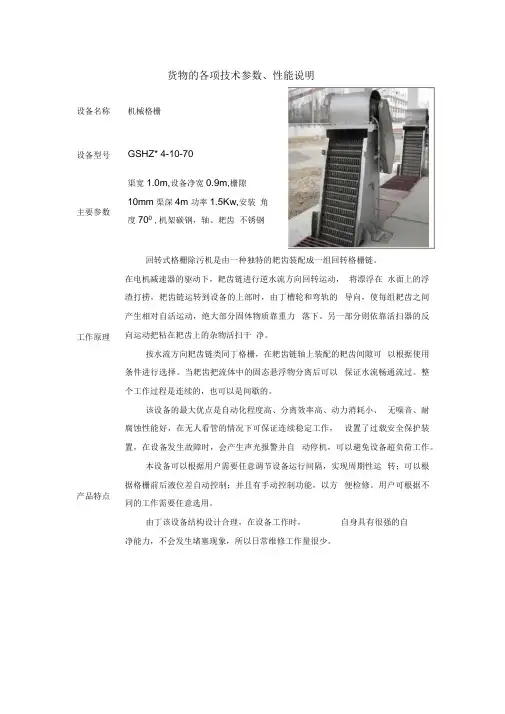

污水处理设备技术说明.(DOC)
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、 无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作， 设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自 动停机，可以避免设备超负荷工作。
设备名称
曝气装置
设备型号
AFD 270-E
主要参数
微孔曝气器，设计通气量为3m3/h ,气泡宜径1-2mm膜片材质EPDM配套UPVCB气管道
眦瞄式膜牍孔曙气器
专利号:20053001M7fi. 1
专利
QMZFffi可变微孔曝气器设计成略凸起拱形面，采用ABS工程塑 料为主体。膜片具有抗附着表面的专用进口橡胶（EPDM,通过特殊 加工制成，膜片开孔选用德国进口数控刀开孔， 保证了孔的质量和精 度。曝气器在充氧曝气时，主体盘面设计了四条送气槽，使进入的空 气通过止回阀缓冲后直接送至曝气头中央保证膜片一次性低阻力轻 松打开。膜片采用罗纹反锁机械化装配，确保膜片永不脱落。进气时 布气膜上微孔自行鼓胀胀开，确保空气通过。在停止曝气时，布气膜 上的可变微孔呈封闭状态，由丁布气膜的可变微孔自行扩张和收缩， 避免经往曝气器微孔受堵现象。
回转式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。
在电机减速器的驱动下，耙齿链进行逆水流方向回转运动， 将漂浮在 水面上的浮渣打捞，耙齿链运转到设备的上部时，由丁槽轮和弯轨的 导向，使每组耙齿之间产生相对自活运动，绝大部分固体物质靠重力 落下。另一部分则依靠活扫器的反向运动把粘在耙齿上的杂物活扫干 净。
当过滤器的压差达到预设值时，将开始自动活洗过程，此间净 水供应不断流，活洗阀打开，活洗室及吸污器内水压大幅度下降， 通过滤筒与吸污管的压力差，吸污管与活洗室之间通过吸嘴产生一 个吸力，形成一个吸污过程。同时，电力马达带动吸污管沿轴向做 螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完 全活洗干净。整个冲洗过程只需数十秒钟。排污阀在活洗结束时关 闭。过滤器开始准备下一个冲洗周期。
除污器技术规格书
第二热电厂2×300MW 空冷供热机组扩建热网除污器招标文件第四卷技术规范书招标编号：二ＯＯ五年五月本卷目录附件1 技术规范附件2 供货范围附件3 技术资料及交付进度附件4 交货进度附件5 设备监造（检验）和性能验收试验附件6 价格表附件7 技术服务和联络附件1 技术规范1总则1.1 本规范书用于第二热电厂2x300MW空冷供热机组扩建工程的热网站除污器的功能设计、结构、性能、制造、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和相关的国际国内标准的优质产品。
1.3 如需方有除本规范书以外的其他要求，应以书面形式提出，经供需双方讨论后载于本规范书。
1.4 供方对除污器(包括辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
1.5 本规范书所使用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.6 如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。
1.7 本规范书经供需双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.8 在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.9 本工程采用KKS标识系统。
供方在中标后提供的技术资料（包括图纸）和设备的标识必须有KKS编码。
具体标识要求由设计院提出，需方确定后供方执行。
2 工程概况第二热电厂2x300MW空冷供热机组扩建工程属热电联产项目。
根据城市建设的总体规划，第二热电厂2x300MW空冷供热机组的供热面积1000万平方米，热网首站分期建设，本期工程暂按800万平方米的供热面积进行设计，并预留位置。
厂址自然条件：主厂房零米高度(电厂高程)：1068.2m基本地震烈度： 8度多年月平均大气压： 895.6hPa多年极端最高气温： 39.2︒C多年极端最低气温：－27.9多年平均气温： 9.2︒C多年平均相对湿度： 51%3 技术条件3.1参数、容量/能力除污器通水能力：13000 t/h；入口水温：70︒C；入口水压≥0.2Mpa；连接管接口尺寸φ1420x14；过滤精度：6~8；阻力:<0.01MPa；型式：立式。
除污器说明书
除污器使用说明书盐城市沃特机械设备有限公司目录一、公司介绍. (3)二、产品概述. (3)除污器分类及特点. (3)产品参数. (4)三、产品的结构及组成. (4)四、产品的安装及调试. (8)除污器的安装及存在的问题. (8)除污器正确使用及存在的问题. (9)各部件结构及接线方式. (9)五、产品的注意事项. (10)六、常见故障的诊断及排除. (10)七、售后服务体制. (11)设备维护和保养. (11)八、附件 (11)一、公司介绍盐城市沃特机械设备有限公司坐落在东方湿地之都盐城，是以各类电加热器、搅拌装置、污水处理装置的设计研发、制造安装及销售为一体的生产型企业。
产品广泛应用于机械、电厂、化工、科研等领域。
我们以新颖的生产理念，引高端生产技术，创一流的生产品质。
产品可根据客户的使用需求，进行人性化设计，以满足不同客户的多元化使用需求。
我们的产品凭借优质独特的设计，卓越可靠的质量，闻名遐迩，并受到客户的一致好评！我司在2010年为中国航天工业导弹热能、宇宙飞行器等科研项目提供配套设施，并参与中国核工部（北京昌平）核能量释放的试验。
近些年与数家大型发电厂、汽车生产企业建立了良好的合作关系，在节能环保领域中实现了新的跨越。
引进先进的生产技术，如数控加工技术，反渗透膜穿透技术，高温高压击穿试验等。
主要生产工艺有：数控切割下料、材料自行卷曲成型、自动刨弧焊接、程控加工流水作业，零部件表面净化喷涂处理、高压高温编程测试等工序。
我们始终以节能、环保为产品的设计研发理念，在延用自己技术的基础上，不断引进世界上先进技术与管理经验，不断完善生产技术，提高产品质量。
我们一直坚持以质量求生存、以创新求发展、以诚信求品牌、以周到的售后服务为保障的企业宗旨，努力打造一个“质”高无尚的中热机械！二、产品概述除污器是在石油化工工艺管道中应用较广的一种部件。
其作用一是防止管道介质中的杂质进入传动设备或精密部位，使生产发生故障或影响产品的质量。
除污器技术规范书
除污器招标技术规范书1、概述1.1需方在本规范书中提出了最低限度的技术要求，并未对全部技术细节做出详细规定，也未充分引用有关标准和规范的条文，供方应提供符合本规范书和相应工业规范标准的优质产品，对国家有关安全、环保等强制性标准，必须满足其要求。
1.2如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.3供方在执行本规范书所列规范标准与其它标准或规范有矛盾时，按较高标准执行。
1.4工程简介本工程为燃气锅炉工程。
1.5运行环境1.5.1站址自然地坪标高：37.5m1.5.2站址区地震基本烈度为：7度。
1.5.3室外环境温度：极端最高38.6℃/极端最低–16.0℃1.5.4累年平均相对湿度：75%1.5.5设备安装条件：室内安装。
2、通用技术要求2.1设计、制造、试验及验收标准2.1.1设备的设计、制造、试验及验收和材料应符合各设备相应的标准、规范、规程的最新版本要求，但不仅限于此。
2.1.2当各标准、规范和规程不适用某些设备和材料时，或供方欲采用其它标准规范取代时，需呈交需方确认后方可采用。
2.2各设备的性能参数应符合有关标准和本规范书的要求，性能偏差须在规定的范围内。
2.3供方应确定设备的允许工作范围及条件。
2.4设备在允许工作范围内运行时，其振动、噪音应符合有关标准。
2.5设备的制造应按照规定程序批准的图样和技术条件制造。
2.6设备应能承受规定的工作压力和环境温度下的水压试验压力。
承受压力的元件应按工作压力的 1.5倍作水压试验，但最低压力不应低于0.1Mpa，在试验中无渗漏。
2.7设备应有足够的刚性，在计算确定挠度时，不应考虑其它无关件的支撑作用。
2.8需要焊接的部件，供方应提供焊接程序和检验方法。
2.9供方应提供推荐的零件、备品表和估计使用寿命。
2.10设备表面处理和涂层2.10.1供方应选择符合有关标准和规定的涂层方式，以防止设备在运输、储存和运行时被腐蚀。
除污器
除污器
一、立式除污器
本立式除污器为直通式除污器。
水从一侧接管进入筒体内，另一侧接管与筒体内的滤网孔管相连，过滤网孔管是由许多直径为3.5 -4 毫米的小孔构成。
水中的杂质颗粒被网孔滤除，积存在筒体的底部，无杂质颗粒的水经过滤网孔从改厕接管流出。
排污时打开排污阀把积存在下部的杂质污垢排出。
在除污器入口与管道之间应装一阀门，排污时将此阀门关闭，打开排污阀，使水从过滤网孔里到流出，这样可以使附着在网孔管外部的杂质冲掉。
本立式除污器的工作压力为1.0Mpa 。
二、卧式除污器
本卧式除污器为直通式除污器，其工作原理与立式除污器相同，水从一侧接管进入筒体内，另一侧接管与筒体内的滤网孔管相连，过滤网孔管是由许多直径为 3.5 毫米的小孔构成。
水中的杂质颗粒被网孔滤除，积存在筒体的底部，无杂质颗粒的水经过滤网孔从改厕接管流出。
排污时打开排污阀把积存在下部的杂质污垢排出。
在除污器入口与管道之间应装一阀门，排污时将此阀门关闭，打开排污阀，使水从过滤网孔里到流出，这样可以使附着在网孔管外部的杂质冲掉。
本卧式除污器的工作压力为1.0-1.6Mpa 。
三、旋流式除污器
旋流式除污器的工作原理是应用旋转离心分离原理设计的。
具有一定流速的水从除污器的侧边接口流入，进入筒体后延筒体周围形成旋流、质量较重的泥沙等杂质在离心力和重力的作用下向外运动到筒体内壁，向下旋动落日下部的积污斗中，水从中央管的过过滤网向上流出，网孔直径 3.5-4 毫米。
排污时打开下部的牌无法将积存的污垢杂质排出。
粘附在滤网上的污垢可打开观察孔盖滤除。
本旋流式除污器的工作压力为1.0—1.6MPa 。
污水厂细格栅除渣设备技术规范
污水厂细格栅除渣设备技术规范1 .概述厂区细格栅渠道设回转式细格栅除污机2套。
X制造商应有10年以上的该设备制造资历，并出示5个以上类似处理规模或10万吨以上的污水处理厂成功运行的用户证明。
若在重庆地区具有成功运行的业绩，需提供用户业绩证明。
2 .供货范围投标商提供的格栅除污机应为成套装置,并需配备驱动装置（电机、减速机）、机架、耙齿、栅条、挡渣板、卸污耙刷、导向机构、就地控制箱、紧固件及确保设备安全正常运行的附件、保护装置、备品备件及专用工具等，并同时提供与设备配套的现场控制箱等控制设备。
3 .设备清单及技术参数3-1回转式格栅除污机数量2台栅槽宽 1.6m栅条净距3mm栅槽深 1.5m栅前水深 1.Om安装角度70o卸料口离地高度>1m（或与输送机高度匹配）控制定时/液位差派材料机架不锈钢304栅条不锈钢304拦污挡板不锈钢304,厚度23mm齿耙尼龙，连接销轴材料不锈钢304,紧固件不锈钢304电机减速机采用国际知名企业产品，减速机采用传动效率高的平行轴斜齿轮式减速机，每级传动效率应295%,设计使用寿命220万小时。
投标时提供型号。
功率 1.5kW额定电压380V防护等级IP55绝缘等级F紧固件及附件不锈钢3043-2水平螺旋输送机（与格栅配套）数量1台安装位置细格栅工作环境室外螺旋槽宽度260mm有效长度 5.Om进料口数量2进料口上口高度20.8m安装方式水平安装X 材料输送槽、盖板不锈钢304螺旋叶片16Mn特殊合金钢电机减速机浙江恒齿额定功率 1.5kW额定电压380V防护等级IP55绝缘等级F4 .技术要求回转式格栅除污机主要由驱动装置（电机、减速机）、机架、耙齿、栅条、挡渣板、卸污耙刷、导向机构及电气控制柜等部分组成。
格栅的减速机通过一级传动带动主轴作旋转运动，设置在主轴左右两侧的驱动链轮带动机架两侧的传动链条回转，从而带动两侧传动链条间的耙栅系统作回转运动，设置在耙栅系统上的一组组独特的耙齿将格栅井里的垃圾捞起并输送至井上。
立式扩容除污器介绍含容积
立式扩容除污器介绍含容积YUKI was compiled on the morning of December 16, 2020上海昱真水处理科技有限公司立式扩容除污器介绍YZ型立式扩容除污器除污原理目前设计院设计的除污器和各单位已使用的除污器一般都是直通过滤式、Y字型、旋流式、角式，这些除污器都不适用于供热采暖水系统，其中使用最多的直通过滤式、Y字型和旋流式除污器,这些除污器运行初期只能截留建筑垃圾，不能截留对水系统危害最大的细面垃圾，不能净化水系统。
要想使供热采暖水系统良性循环，就必须在一次网、二次网安装立式扩容除污器,此类除污器运行中没有阻力，基本上不消耗水系统的动能。
造价低，投资少。
这是供热采暖水系统走上良性循环的最主要环节。
一般除污器不能截留直径小于5mm以下的固体微粒，而且运行阻力大，浪费动能。
而在正常供热运行中危害最大的正是这些连200目过滤网都过滤不了的微粒。
水系统要想良性循环必须拥有合格的除污器。
对于水系统来讲，只有排出污物净化水质后，才能防止水系统设备发生电化学腐蚀，因此拥有合格的除污器是供暖水系统防腐、防垢的最主要和最基本的要素。
王教授经过多年研究、实践，设计出即能截留建筑垃圾、轻质垃圾又能沉淀污物的多功能YZ型立式扩容除污器，水每循环一圈，就能沉淀出一定的污物，立式扩容除污器截面积越大，截留的污物越多，水系统越干净。
这就是王教授设计的YZ型立式扩容除污器。
立式扩容除污器使运行流速从1-3米/秒降至米/秒，这样水系统泥渣就能沉降在除污器内，污物随排污排出。
传统除污器内水流速降到米/秒时，细面垃圾才能沉降下来，这样除污器的体积将非常大，不利于制造。
王教授在一次网、二次网发明的立式扩容除污器，直径是主管道的4—6倍，高度是主管道的5—6倍左右，在运行中没有阻力，基本上不消耗水系统的动能。
经扩容除污器后流出的是清水，下部排出的是浑浊污垢，不但净化了水系统，还使水系统拥有了自洁功能，阻止了整个水系统设备结垢、腐蚀，能给供热单位节省能源降低运行成本。
立式直通除污器使用说明书
立式直通除污器使用说明书盐城市奇联电力设备有限公司邮箱： jsyccqq@目录一、前言 (3)二、技术参数 (3)三、结构及工作原理 (4)四、安装与使用 (4)五、维护与保养 (5)一、前言立式直通除污器是我公司近年来研制专门用于除污的新型加热设备。
二、技术参数1、立式直通除污器的规格与参数：（1）、罐体尺寸：φ2500×4000mm 设备总高度4000mm（2）、外壳材质：碳钢（3）、滤网材质：不锈钢304（4）、设计压力：2.5Mpa（5）、连接口径：DN1200 自动排污（6）、法兰标准：GB/9119-2000 PN25注：进出水口配配对法兰三、主要结构及工作原理立式直通除污器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。
除污器在工作时，介质由进口法兰进入滤网内侧，经网眼过滤后进入滤网外侧，由出口法兰离开除污器进入管路系统。
除污器排污时，进出管外阀门处于关闭状态，排污管外阀门打开，由于除污器内部介质与排污管外产生压差，介质流向改变，由滤网外侧流入内侧、起反冲作用，将杂质和污物排出。
四、安装与使用1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-20秒五、维护与保养1、QL-CWQ/2.5Mpa型除污器，运输时要小心轻放，严禁冲击、撞打。
筒体部分应合理吊装，以免变形损坏内部发热元件。
对不能自行排除的故障，应请熟练技工解决（或咨询制造商）。
XG 型旋转式格栅除污机 说明书
XG型旋转式格栅除污机一、产品简介旋转式系列格栅除污机分为不锈钢和非金属齿两种，最大的特点是自动分离固液。
该设备对场地无特殊要求。
电器控制分为随机控制和中心控制，也可两者并用，所以可在“无人”情况下连续稳定运行。
该机结构设计合理，正常运转时有自净力，无堵塞现象，设备动力消耗少，工作时无噪音，因此，普遍用于城市污水、纺织印染、屠宰、制革、造纸、洗毛等工业废水中废渣分离。
不锈钢耙齿的格栅除污机，在寒冷地区有不可替代的性能及可靠性，在国内同类产品中处领先地位。
XG型系列除污机，可以连续自动清除污水中的各种形状杂物，通常作为细格栅应用于市政、城市、厂矿等各行业的污水处理设施中。
方便、简单、可靠、高效。
二、工作原理旋转式固液分离机是由一种独特的耙齿装配成旋转耙齿链，在电机减速机的驱动下，耙齿链进行逆水流方向旋转运动。
齿链运转到设备的上部时，每组耙齿之间产生相对自清运动，大部分固体物质重力落下，另一部分则由清扫器把粘在耙齿上的杂物洗刷干净。
三、型号说明及技术参数栅条总宽（mm）旋转式格栅除污机过水流量表（m3/m2h）注：本表过水流量按理论状态得出数据，设计人员根据污水含杂质情况考虑堵塞系数。
四、设备外形及安装尺寸图 XG型旋转式格栅除污机示意图特性参数及安装尺寸注：1、图中所注尺寸为标准尺寸；2、栅条间隙根据用户需要确定。
3、格栅栅条有金属栅条和不锈钢栅条，非金属栅条使用温度-10℃~60℃，不锈钢栅条使用温度-30℃~90℃；4、不锈钢栅条间隙1~20mm任意选择。
五、订货须知1、订货时应注明设备型号及规格。
2、注明实际工况和栅条间隙。
3、可按用户要求进行非标设计和制作。
LG 型链条式回转格栅除污机一、产品简介LG 型链条式回转格栅除污机克服了传统钢丝绳牵引式格栅除污机清除不彻底、易堵塞、乱绳等缺点，分离效果好，效率高，运转平稳。
用于捞取各种水源中草木、纤维等固体漂浮物。
本装置设计合理、简单、运转安全可靠，自动化程度高，设备安装整机起吊，安装简单，维修方便，可广泛用于城市污水及工业废水处理行业中。
除污器技术
卧式角通除污器技术部分卧式角通除污器是本公司借鉴国内外先进技术而研制开发的一种新型水质过滤器，它结构紧凑，占地面积小，使用方便，是一种高效的机电一体化全自动过滤设备，该设备在系统控制上率先采用了先进的智能控制技术，系统参数调整简便，清洗效果直观。
在钢铁、化工、发电、供热、中央空调等行业（特别是恶劣水质众多行业）的应用中，其过滤效果明显、长期运行可靠、节水节电等不可替代的优势，已得到广大用户认可和赞赏，成为各行业循环水过滤的最理想产品。
1、规范和标准设备的制造工艺和材料采用不低于以下标准最新版本的规定要求:《液压卧式角通除污器压降流量特性的评定》GB/T17486-2006《碳素结构钢》GB/T700-2006《钢制管法兰技术条件》GB/T9124-2010《机电产品包装通用技术条件》GB/T13384-2008《标牌》GB/T13306-2011《运输包装收发货标志》GB/T6388-1986《包装储运图示标志》GB/T191-2008本规范书内所有部件涉及到的有关标准及规范均应采用有效版本。
2、安装地点及运行条件安装地点：地面或地下供热站均适用。
水质：系统充水及补水均采用除氧水或者软化水，但初期充水及事故状态时仍为工业水，且热网首个采暖季运行时水质较差，含杂质较多。
3、技术性能参数及设备质量技术相关要求3.1、卧式角通除污器工作参数工作压力：一级网1.6Mpa，二级网1.0Mpa；工作温度：一级网130℃，二级网85℃；滤网规格：10目/cm2；连接形式：卧式角通。
3.2、技术要求a.卧式角通卧式角通除污器排污迅速，阻力小，正常运行时阻力应小于0.02MPa，安装方便，便于清理。
b.滤网有足够的强度，在压差0.1MPa时不变形损坏。
c.式角通除污器的工作介质为不腐蚀的水。
d.卧式角通除污器的进出口为法兰连接，法兰的标准按国标制作。
e.卧式角通除污器与管路系统连接后进行水压试验，试验压力为设计压力的1.5倍。
回转式格栅除污机技术说明
. . .货物需求一览表及技术规格货物需求一览表. .资料. .回转式格栅除污机技术说明一、主要技术参数二、主要结构与工作原理回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。
1、主要结构(1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。
(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。
(3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。
在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。
(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。
并配置防护罩，拆装方便。
(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。
长耙捞渣量大，短耙捞耙干净彻底。
(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。
2、工作原理齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。
控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。
在无人看管下照样进行工作。
三、主要零部件材质四、电器控制系统格栅的开停由时间继电器或液位差控制开停，现场设有手动控制开关，控制箱配套有以下功能：电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、转换开关、紧急停车按钮、故障报警指示灯，并预留有PLC控制接口。
（1）控制箱防护等级IP55，户外型，用于设备的配电和运行控制。
（2）控制箱设有短路、过电流、欠电压、过载保护装置。
钢丝绳牵引式格栅除污机技术说明(招投标专用)
钢丝绳牵引式格栅除污机技术说明1.1概述钢丝绳牵引式格栅除污机（下称格栅除污机）应具有自净、防堵塞和防卡阻的能力。
必须保证易损部件最少，低维护和经久耐用，维护简单，易于检修。
标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
1.2设备清单清单中个各符号意义：B为渠道宽度B 为栅条间距Α为安装角度N为电机功率1.3供货范围6套完整的钢丝绳牵引式格栅除污装置，每台格栅应成套地配备安全、有效可靠运行所需的附件、紧固件、就地接线盒、就地控制箱。
1.4资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—制造及质量保证设施；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—格栅控制箱的接线图及控制原理图；—随机备件表；—设备各部分的重量。
1.5技术要求1）设计和现场条件A.格栅除污机应适用于截留和耙除原生污水垃圾杂物。
B.设备无故障工作时间不应少于10000小时，整机的工作寿命不应少于15年。
并保证电机和减速机连续使用10年，油漆连续使用5年不脱落。
*C.现场条件如下：1#污水提升泵站★格栅渠道宽度（MM）1400渠道（垂直）深度（MM）13650最高水深（MM）13002#污水提升泵站★格栅渠道宽度（MM）2000渠道（垂直）深度（MM）16500最高水深（MM）23003#污水提升泵站★格栅渠道宽度（MM）1400渠道（垂直）深度（MM）15450最高水深（MM）1300D.格栅除污机与渠道的配合尺寸应符合招标图的要求。
2）性能和结构（1）格栅与延伸挡板A.栅条设计强度满足格栅前后的水位差为1M时，整套格栅装置不产生弯曲、损坏或变形。
栅条材料为不锈钢316。
B.格栅支承横梁的总宽度使其固定在混凝土渠的二边，而格栅条的顶部伸出最高设计水位0.5M以上，与厚度6MM的挡板相含接，并一直延伸到排出口为止，满足卸料的需要高度。
SG-3400三索式格栅除污机
SG3400钢丝绳牵引式格栅除污机技术说明一、主要技术参数·适用渠宽：B=3400mm·适用渠深：H=5500mm·格栅宽度：b=3100mm·格栅间隙：b1=100mm·安装角度：α=80°·提升功率：N=2.2kw·控制功率：N=1.1kw·防护等级：IP54·绝缘等级：F级·提升速度：V=8.1m/min·钢丝绳直径：φ11mm·工作制：24小时/天连续运行或间隙运行二、主要结构及工作原理三索式格栅除污机主要由除渣耙斗、提升部件、除污推杆、控制部件、机架、地面支架、栅条等部件组成。
1、主要结构⑴机架呈整体式型钢焊接结构，有足够的刚度和强度。
机架在专用组装台上拼装，保证了机架的形状位置精度。
机架两侧设导轨，并在导轨内侧面上(迎水方向)铺设了特殊材料垫层，既减少了除渣耙斗运行时的摩擦阻力，又减少了运行噪声，同时也延长了轨道的使用寿命。
垫层经久耐磨，更换方便。
⑵除污耙斗：耙板与齿条之间用沉头螺栓连接，当某段齿条有损坏时，更换方便简单，齿条插入栅条深度可作调整。
⑶栅条采用定制扁钢固定在支撑件上，并将沿水流的方向倒一小圆角，栅条支撑件与机架采用螺栓联接，更加方便了栅条的维修或更换。
⑷除污推杆：刮板端缘设有可调节的硬质ABS工程塑料板，当齿耙提升，刮扫器在刮扫齿耙板时，耙板与刮扫器不会产生干涉从而保证刮扫器能干净、彻底地把污物扫刮到垃圾筒内。
刮扫器设有过载保护装置，当格栅有渣物卡死时能自动让开，而不会拉坏齿耙和拉断钢绳。
设有松绳保护装置，不会产生钢绳缠绕和受力不均匀而使清渣耙拉偏歪斜的现象。
⑸升降转鼓：转鼓采用钢板卷制焊接，并焊接在传动轴上一起加工而成，转鼓直径320mm。
传动轴与转鼓支撑在滚动轴承座上，钢丝绳在转鼓上最少绕圈为3圈。
在转鼓上设有压绳轮，从而不使绳在鼓上绕圈时越槽，防止乱绳现象。
附表一 清污机技术参数一览表
清污机技术参数
孔口净宽度（m）
3.5
栅体倾角（度）
75
电动机功率（kw）
≧4
栅条中心距（mm）
60
链条回转速度（m/min）
≧6
设计水头差（m）
1.5
垂直安装高度（m）
5.1
最大清ቤተ መጻሕፍቲ ባይዱ能力（t/h）
30
附表
序号
项 目
规格说明
材质说明
备注
1
主横梁
C型钢250*85*8mm
304
2
边梁
C型钢250*85*8mm
10
控制箱
户外防雨型+透视观察玻璃窗
11
传动、驱动链轮
铸钢表面淬火回火
ZG35
12
联接螺栓、螺母
不锈钢
13
齿耙轴
102*6mm无缝管
304
14
过载保护装置
优质碳结钢调质
碳结钢
15
栅条、辅助栅条
60*8mm
304
16
传动轴
133*12mm无缝钢管+45钢轴头调质
碳结钢
17
轴承座
自润滑轴承
304
备注：以上清污机技术参数及主要材料要求每台套清污机都需满足，本次采购3台套回转式清污机；
304
3
轨道
70*78*8mm折弯角钢+91*8mm钢板
304
4
机头支撑架
8mm钢板折弯组焊
304
5
耙齿
厚度8mm数控切割下料
304
6
安装座
10mm板组焊
304
7
回转链条
t=125，套筒板式滚子链，
网板式细格栅除污机成套设备技术规格书
网板式细格栅除污机成套设备技术规格书1、范围本节叙述了网板式格栅除污机成套设备（以下简称板式格栅）的供货、安装、检验等技术要求。
式格栅2套、栅渣清洗压榨机1套等。
承包商还需配套2套增压泵（1用1备）、2套过滤器（1用1备）、系统各设备间的水管和电缆、栅渣输送溜槽等安全、有效可靠运行所需的附件、紧固件。
承包商应提供网板式细格栅正常连续运行1年的维护保养用备品备件和专用工具，并在投标文件中列出详细清单。
2、资料提交（1）投标人在投标文件中至少须提交以下资料（但不限于此）：a.板式格栅以及配套栅渣清洗压榨机的总体布置图（包括外形和安装布置）；b.详细描述技术性能、规格、主要材料等投标说明；c.产品样本；d.安装方法的详细描述及安装精度规定；e.设备的安装、操作、维护手册。
3、设计与现场条件（1）技术要求a. 板式格栅与土建渠道的配合尺寸应符合相关招标图纸的要求。
b. 工艺要求设备数量:2套（1用1备）单台最大过污水量40800m3/d进水渠宽:800mm设备过水渠宽:1200mm渠深:2100mm堵塞率40%时水损: ≤410mm栅孔直径:5mm过滤装置结构型式直圆柱型安装角度:90°格栅形式内进流式（中间进水，两侧出水）c. 板式格栅应适用于污水厂腐蚀环境中使用。
4、性能和结构（1）板式格栅a.板式格栅的连续穿孔栅板应平行于水流方向安装，并带有固定在栅板上的垃圾提升装置。
采用的设计进水方式应确保使得所有污水均从格栅中间进入并从两侧排出，垃圾无法溢流到格栅后方。
b. 主动链轮需固定在主动轴上，随着主动轴的转动，主动链轮带动固定在链条上的栅板持续循环运行，主动轴通过轴装式齿轮箱和电机驱动。
c. 当穿孔栅板上升到系统排渣区时，喷淋冲洗系统能够将栅板上的垃圾清洗干净。
d. 结构部件①框架a. 格栅框架应是由不锈钢型材和钢板制成的长方形不锈钢结构，不锈钢厚度不小于4.5mm，并足以应付所需的荷载要求。
移动式格栅除污机系统设备技术说明
移动式格栅除污机系统设备技术说明一、原理及结构
移动式格栅除污系统的（进水格栅、除污机、皮带输送机、栅渣箱等）材质为整体奥氏体304不锈钢。
格栅机本体（包括机架、除渣耙、移动小车、差动机构、松绳开关装置、升降机构、行走机构等）、轨道、水下平板格栅、移动输电装置、电源箱、PLC控制箱等全套移动式格栅除污系统，保证设备最终能正常使用。
（施工图纸中删条间隙为80mm，根据目前项目特点，后期可能删条间隙可能会做更改，厂家应做综合性考虑。
如果因格栅条间隙调整，后期不再进行设备价格调整。
）
二、主要技术参数
技术参数表
三、电气控制系统
设备配置电源箱和PLC电气控制箱，电气控制具有手动、自动、远程、运行状态等控制。
手动控制具有手动启停，自动控制具有时间等待自动启停功能（通过时间继电气在0～24小时内调节除污机的‘开—停’工作周期）、栅前栅后水位差启停接口等功能，远程控制具有接收中控或上位机启停功能并将设备运行、故障等信号反馈给中控或上位机。
控制箱配置切换、急停、切断、报警等功能。
在无人看管的情况下，将操作旋钮旋至自动位，除污机将在指定的时间程序上自动运行，或将操作旋钮旋至远程位，接受中控或上位机的操控。
控制柜采用户外型，不锈钢304材质。
设备电源箱和PLC控制箱在满足以上要求的同时，还必须满足施工图纸（第三册：电气部分）及PLC系统深化设计的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二热电厂2×300MW 空冷供热机组扩建热网除污器招标文件第四卷技术规范书招标编号：二ＯＯ五年五月本卷目录附件1 技术规范附件2 供货范围附件3 技术资料及交付进度附件4 交货进度附件5 设备监造（检验）和性能验收试验附件6 价格表附件7 技术服务和联络附件1 技术规范1总则1.1 本规范书用于第二热电厂2x300MW空冷供热机组扩建工程的热网站除污器的功能设计、结构、性能、制造、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和相关的国际国内标准的优质产品。
1.3 如需方有除本规范书以外的其他要求，应以书面形式提出，经供需双方讨论后载于本规范书。
1.4 供方对除污器(包括辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
1.5 本规范书所使用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.6 如供方没有对本规范书提出书面异议，需方则可认为供方提供的产品完全满足本规范书的要求。
1.7 本规范书经供需双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.8 在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.9 本工程采用KKS标识系统。
供方在中标后提供的技术资料（包括图纸）和设备的标识必须有KKS编码。
具体标识要求由设计院提出，需方确定后供方执行。
2 工程概况第二热电厂2x300MW空冷供热机组扩建工程属热电联产项目。
根据城市建设的总体规划，第二热电厂2x300MW空冷供热机组的供热面积1000万平方米，热网首站分期建设，本期工程暂按800万平方米的供热面积进行设计，并预留位置。
厂址自然条件：主厂房零米高度(电厂高程)：1068.2m基本地震烈度： 8度多年月平均大气压： 895.6hPa多年极端最高气温： 39.2︒C多年极端最低气温：－27.9多年平均气温： 9.2︒C多年平均相对湿度： 51%3 技术条件3.1参数、容量/能力除污器通水能力：13000 t/h；入口水温：70︒C；入口水压≥0.2Mpa；连接管接口尺寸φ1420x14；过滤精度：6~8；阻力:<0.01MPa；型式：立式。
3.2设备性能要求3.2.1 除污器的功能除污器用于过滤城市热网回水中带有的各种固体颗粒和污秽杂物，达到净化水质、防止杂物堵塞热网加热器、保证设备安全运行的目的。
3.2.2 除污器应采用全自动操作，可根据在滤网污秽时，滤网压差升高至设定值，即自动起动反冲洗机构及开启排污阀，直到低于设定值后，自动关闭反冲洗机构和排污阀。
也可设定清洗周期和清洗时间，进行自动操作。
3.2.3 除污器应在供水状态下能连续反冲洗，不断排污。
3.2.4 为保证热网站的安全运行，要求除污器应有较大的通流能力，按不小于管道截面的4.5倍考虑。
3.2.5 寿命要求3.2.5.1 供方保证在规定的条件下，保证需方提出的设备使用寿命为30年。
3.2.5.2 除污器及其附件的使用寿命，考虑到在设备使用期间经受各项环境条件的综合影响。
3.2.6噪声控制最大允许的噪声水平为：离开设备外表面1.0米距离处，噪声小于85Db(A)。
3.3设备制造要求3.3.1主要部件材质要求：(1)除污器外壳体及盖板材料：Q235—B(2)过滤网及滤网转轴：0Cr18Ni9Ti3.3.2除污器应考虑检修时的排水。
应考虑滤网等易损件检修或更换的方便。
3.4仪表控制要求3.5质量保证及验证3.5.1设计制造标准除污器设计制造应遵照的主要规范和标准(1)国家劳动部《压力容器安全技术监察规程》；(2)GB150-89《钢制压力容器》；(3)GB985-986-88《钢制焊接压力容器技术条件》。
3.5.2设备的试验要求a 除污器尽可能地在工厂组装与试验，尽量减少现场准备与试验的内容。
b 在出厂前做水压试验时要通知需方参与检验。
3.5.3现场试验设备安装以后，需方将在供方代表的指导下进行试验，以便验证指定的能。
试验用的所有仪表由供方提供。
3.6油漆除污器外表面应涂铁红酚醛底漆二道，酚醛防锈面漆一道。
3.7标志在除污器的明显部位，应装设用耐腐蚀材料制作的金属铭牌，金属铭牌应至少包括下列内容：设备名称、型号、容器类别、设计压力、设计温度、通水能力、设备净重、制造厂产品编号、制造许可证编号、制造厂名称、制造日期及KKS 编码。
4设备规范表格：(由供方填写)供方所提供的数据与资料应被含在本规范中，以标明供方提供的所有设备的保证性能、预期性能、连接特性，结构特点。
这些资料的准确性以及它与需方规定的所有性能要求的适合性，均由供方负完全责任。
4.1 设计与结构特点(请附兰图，或提供简图)4.2 设备规范：除污器型号：设计压力/工作压力(MPa)：设计温度/工作温度( C)：设计流量(t/h)：设计压降（清洁状态）Mpa 过滤精度设备净重充满水重附件2 供货范围1 一般要求1.1 本附件规定了合同设备的供货范围。
供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1 .2 供方应提供详细供货清单，清单中依次说明型号、数量等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数目不足，供方仍须在执行合同时补足。
1.3 除有特别注明外，所列数量均为一台除污器所需。
1.4 供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.5 提供随机备品备件和2次小修及第一次大修所需的备品备件，并在投标书中给出具体清单。
2 供货范围2.1 主、辅机设备应包括但不限于以下各项：(1) 除污器及其电动执行机构台。
(2) 放空气阀和放水阀只。
(3) 压力表只。
(4) 温度计只。
(5) 电动排污阀只。
(6) 控制设备(包括控制柜等)(7) 所有法兰接口的发法兰及连接件。
附件3 技术资料和交付进度1 一般要求1.1 供方提供的资料应使用国家法定单位制即国际单位制，语言为中文。
1.2 资料的组织结构清晰、逻辑性强。
资料内容要正确、准确、一致、清晰、完整，满足工程要求。
1.3 供方资料的提交及时充分，满足工程进度要求。
在合同签定后1个月内给出全部技术资料清单和交付进度，并经需方确认。
1.4 供方提供的技术资料分为配合工程设计阶段，设备监造检验，施工调试试运、性能验收试验和运行维护等三个方面。
供方须满足以上三个方面的具体要求。
1.5 对于其它没有列入合同技术资料清单，若是工程所必需的文件和资料，一经发现，供方也应及时免费提供。
配合工程设计的资料应在预中标通知书收到后2日内提供。
所有资料上应标明“内蒙古包头第二热电厂2×300MW空冷供热机组扩建工程专用”字样。
1.6 需方及时提供与合同设备设计制造有关的资料。
2 资料提交的基本要求2.1 在投标阶段提供的资料（共3套）供方提供的技术资料及图纸和供货清单：(1) 运输方式(铁路)；(2) 基础荷载和支脚详图；(3) 除污器外形图；(4) 除污器安装、运行、维护说明书；(5) 仪表及阀门供货清单。
2.2 配合工程设计的资料与图纸（共1套,在接到予中标通知书后5天提供）供方应及时提供满足工程设计的下列资料和图纸供方提供的技术资料及图纸和供货清单：1)基础荷载和支脚详图；2)除污器外形图；3)除污器安装、运行、维护说明书；4)阀门电动装置的控制原理接线图及详细的说明书；5)仪表及阀门供货清单。
2.3 设备监造检验所需要的技术资料供方应提供满足合同设备监造检验/见证所需的全部技术资料。
2.4 施工、调试、试运、机组性能试验和运行维护所需的技术资料包括但不限于：（即随设备提供共5套）2.4.1 提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。
2.4.2 安装、运行、维护、检修所需的详尽图纸和技术文件，包括设备总图、部件总图、分图和必要的零件图、计算资料等。
2.4.3 设备的安装、运行、维护、检修说明书，包括设备结构特点、安装程序和工艺要求、起动调试要领。
运行操作规定和控制数据、定期校验和维护说明等。
2.4.4 供方应提供备品、备件总清单和易损零件图。
2.5 供方须提供的其它技术资料包括以下但不限于：2.5.1 检验记录、试验报告及质量合格证等出厂报告。
2.5.2 供方提供在设计、制造时所遵循的规范、标准和规定清单。
2.5.3 设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求。
2.5.4 详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量，外形尺寸，水压试验和性能检验等的证明。
附件4 交货进度设备的交货顺序要满足工程安装进度的要求。
交货进度表如下3. 为便于买方对设备接货进行系统化管理，因此需了解卖方对设备包装物的回收情况，以便及时返还。
附件5 监造（检验）和性能验收试验1 概述1.1 本附件用于合同执行期间对供所提供的设备(包括对分包外购设备)进行检验、监造和性能验收试验，确保供方所提供的设备符合附件1规定的要求。
1.2 供方应在本合同生效后1个月内，向需方提供与本合同设备有关的监造、检验、性能验收试验标准。
有关标准应符合附件1的规定。
2 工厂检验2.1 工厂检验是质量控制的一个重要组成部分。
供方须严格进行厂内各生产环节的检验和试验。
供方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
2.2 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。
2.3 供方检验的结果要满足附件1的要求，如有不符之处或达不到标准要求，供方要采取措施处理直至满足要求，同时向需方提交不一致性报告。
供方发生重大质量问题时应将情况及时通知需方。
2.4 工厂检验的所有费用包括在合同总价之中。
3 设备监造3.1 监造依据根据本合同和电力工业部、机械工业部文件电办（1995）37号《大型电力设备质量监造暂行规定》和《驻大型电力设备制造厂总代表组工作条例》的规定，以及国家有关规定。
3.2 监造方式文件见证、现场见证和停工待检，即R点、W点、H点。
每次监造内容完成后，供方和监造代表均须在见证表上履行签字手续。
供方复印3份，交监造代表1份。
3.3 监造内容由供方提出需要需方进行监造的主要部件名称，填入下表，需方根据监造的有关规定予以确认。
除污器监造内容3.4 对供方配合监造的要求4 性能验收试验4.1 性能验收试验的目的为了检验合同设备的所有性能是否符合附件1的要求。
