高速数字信号处理器外部电路设计
12位40MSPS流水线型ADC电路设计
12位40MSPS流水线型ADC电路设计随着科技的不息进步，模拟信号的数字化处理变得愈发重要。
模数转换器(ADC)作为将模拟信号转换为数字信号的关键器件，广泛应用于通信、图像处理、音频设备等领域。
本文将介绍一种12位40MSPS流水线型ADC电路的设计。
1. 引言流水线型ADC是一种常见的高速高精度模数转换器。
它通过将转换过程拆分为多个子过程，以提高转换速率。
在本设计中，我们将使用流水线架构将转换过程划分为几个连续的阶段，并在每个阶段中使用并行处理来实现高速转换。
2. 流水线型ADC原理流水线型ADC主要包括前端模拟信号处理、数字信号处理和时钟控制三个部分。
前端模拟信号处理部分负责将模拟信号进行放大、滤波和采样保持。
数字信号处理部分负责将模拟信号进行逐位比较和编码。
时钟控制部分则负责产生各个阶段的时序控制信号。
3. 设计要求本次设计的ADC需要具备12位精度和40MSPS的采样速率。
为了实现这些要求，我们将进行如下的设计优化。
3.1 采样保持电路设计采样保持电路负责在每次时钟上升沿到来时，将输入信号的电压值保持在一个稳定的状态。
为了满足40MSPS的采样速率，我们选择使用高速运放和快速开关来实现高速采样。
3.2 逐位比较电路设计逐位比较电路负责将采样保持电路获得的模拟信号与参考电压进行逐位比较，以裁定该位的“1”或“0”。
为了保证12位精度，我们将使用高精度的比较器，并进行精确的参考电压生成和校准。
3.3 数字信号处理电路设计数字信号处理电路主要负责将逐位比较的结果进行编码，生成12位的数字输出。
为了达到40MSPS的转换速率，我们将使用并行处理技术，将比较器的输出同时送入多个编码器，并通过时钟控制将它们按照正确的次序进行组合，以实现高速转换。
4. 总体电路设计基于上述原理和要求，我们设计了一个包含采样保持电路、逐位比较电路和数字信号处理电路的流水线型ADC。
在详尽电路设计中，我们将选择合适的器件，并对各个子电路进行详尽设计和仿真。
数字信号处理电路分析
数字信号处理电路分析数字信号处理（Digital Signal Processing，简称DSP）是指对数字信号进行采样、量化、编码和计算等处理的技术。
数字信号处理电路（Digital Signal Processing Circuit，简称DSP电路）是实现数字信号处理功能的硬件电路。
1. 数字信号处理电路的基本原理数字信号处理电路由以下几部分构成：采样电路、模数转换电路、数字信号处理器和数模转换电路。
其基本原理如下：1.1 采样电路：将连续时间的模拟信号转换成离散时间的数字信号。
采样定理规定了采样频率应大于信号最高频率的两倍，以避免采样失真。
1.2 模数转换电路：将连续的模拟信号转换成对应的数字信号。
模数转换器的核心是模数转换器芯片，采用逐级逼近型模数转换器或者delta - sigma调制器。
1.3 数字信号处理器：对数字信号进行数学运算和算法处理的核心部件。
它可以用于音频、视频等信号的压缩、滤波、变换等处理。
1.4 数模转换电路：将数字信号转换为模拟信号，以便于输出到外部设备。
2. DSP电路常用应用及分析2.1 音频信号处理DSP电路广泛应用于音频设备中，如音乐播放器、音响等。
采用DSP电路可以对音频信号进行滤波、均衡、混响等处理，以改善音质和增加音效。
2.2 图像处理在数字相机、手机摄像头等设备中，DSP电路可用于图像处理，如去噪、增强对比度、调整颜色平衡等。
DSP电路的高速处理能力和算法优化可以提供更好的图像质量。
2.3 通信信号处理在通信领域，DSP电路被广泛应用于调制解调、编解码、信号压缩等方面。
采用DSP电路可以提高通信质量和信号处理的速度。
2.4 视频信号处理DSP电路在电视、监控摄像头等设备中也起到重要作用。
例如，DSP电路可以完成视频信号的编码、解码、去噪和增强，以提高图像质量和显示效果。
2.5 生物医学信号处理生物医学信号处理是DSP电路的重要应用领域之一。
通过DSP电路可以对生物医学信号进行滤波、去噪、生理参数提取等处理，为医学诊断和治疗提供支持。
基于单片机制作高频DDS信号发生器
基于单片机制作高频DDS信号发生器在现代科学和电子技术的不断进步下，数字信号发生器（DDS）已经成为了频率控制和生成的重要工具。
尤其是高频DDS信号发生器，其在雷达、通信、电子对抗等领域的应用具有不可替代的地位。
本文将介绍如何使用单片机制作高频DDS信号发生器。
一、DDS技术概述DDS，全称Direct Digital Synthesizer，即直接数字合成器，其工作原理是将数字信号通过数模转换器（DAC）转换成模拟信号。
DDS 技术的核心是相位累加器，它将输入的数字信号的相位进行累加，从而生成新的频率信号。
二、硬件设计1、单片机选择：本设计选用具有高速、低功耗、高集成度的单片机，如STM32F4系列。
2、频率控制字：通过设置频率控制字（FCW），可以控制输出信号的频率。
频率控制字由一个16位二进制数组成，表示了相位累加的步进大小。
3、存储器：使用Flash存储器存储预设的频率波形数据。
4、DAC：数模转换器将存储器中的波形数据转换成模拟信号。
本设计选用具有高分辨率、低噪声、低失真的DAC芯片。
5、滤波器：使用LC滤波器对DAC转换后的信号进行滤波，以得到更加纯净的信号。
三、软件设计1、相位累加器：相位累加器是DDS的核心，它将输入的数字信号的相位进行累加，从而生成新的频率信号。
2、波形查找表：将所需的波形数据存储在波形查找表中，通过查表的方式获取波形数据，可以大大提高DDS的工作效率。
3、控制逻辑：控制逻辑负责处理输入的控制信号，如启动、停止、频率控制字等。
4、通信接口：为了方便远程控制，需要设计通信接口，如SPI、I2C 等。
四、性能测试1、频率范围：测试DDS输出信号的频率范围是否满足设计要求。
2、频率分辨率：测试DDS输出信号的频率分辨率是否达到设计要求。
3、信号质量：测试DDS输出信号的信噪比、失真度等指标是否满足设计要求。
4、稳定性：长时间运行后，测试DDS输出信号的频率是否稳定。
5、远程控制：测试通信接口是否正常工作，可以通过计算机或者其他控制器对DDS进行远程控制。
RTL8019型控制器与DSP芯片TMS320F206的接口设计及编程技巧
RTL8019型控制器与DSP芯片TMS320F206的接口设计及编程技巧基于美国TI公司的高速数字信号处理器(DSP)，详细描述RTL8019型以太网控制器的性能特点和引脚功能。
同时给出DSP与RTL8019的硬件电路接口设计方法及DSP控制RTL8019进行网络传输的相应软件编程方法。
1 引言数字信号处理器(DSP)具有先进的并行处理结构,特别适合于信号处理，已经越来越多地应用于工业控制领域和各类仪器仪表的开发设计。
互联网络硬件和软件的迅猛发展使得网络用户呈指数增长,在使用计算机进行网络互联的同时，各种家电设备、仪器仪表以及工业生产中的数据采集与控制设备逐步走向网络化，以便共享网络中庞大的信息资源。
在电子设备日趋网络化的背景下，利用高速数字信号处理器控制RTL8019实现以太网通讯具有十分重要的意义。
TMS320F206是TI公司生产的16-bit定点DSP，它有l条程序总线和3条数据总线，采用了改进的哈佛结构，内含高度并行的32-bit算术逻辑单元、16×16-bit并行硬件乘法器、片内存储器和片内外设，配备了高度专业化的指令集，功耗相当低，特别适合于信号处理。
RTL8019采用100引脚POFP封装，性能优良，价格低。
它支持PnP自动探测．符合EthernetⅡ与IEEE802.3(10Base5、10Base2、10BoseT)标准，内嵌16 KB SRAM，有全双工通信接口，可以通过交换机在双绞线上同时发送和接收数据,使带宽从10MHz增加到20MHz，是进行以太网通信的理想器件。
本文即结合DSP处理器的特点,详细介绍Realtek公司生产的RTL8019型以太网控制器的硬件电路设计方法及编程技巧。
2 RTL8019的主要引脚功能·AEN(34)：地址使能引脚，决定电路被分得的地址空间：·INT0-INT7(97~100，1~4)：中断请求引脚；·IOCHRDY(35)：读/写命令准备引脚；·IOCSl6B(96)：8位/16位数据选择引脚，高电平选择16位数据总线，低电平选择8位数据总线；·IORB，IOWB(29，30)：I/O端口读命令、写命令；·SMEMRB，SMEMWB(3l，32)：寄存器读命令、写命令；·RSTDRV(33)：复位信号；·SD0-SDl5(36～43，87，88，90～96)：数据线；·SA0-SDl9(5，7~13，15，16，18～27)：地址线；·X1(50)：20 MHz晶体振荡器或外部晶体振荡器输入引脚；·LEDBNC，LEDO，LEDl，LED2(60~63)：网卡状态指示；·TPOUT+、TPOUT-、TPIN-、TPIN+(45，46，58，59)；数据发送和接收引脚。

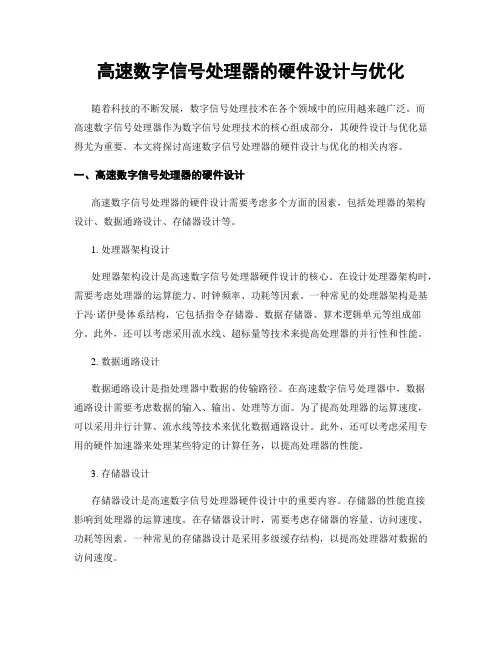

高速数字信号处理器的硬件设计与优化
高速数字信号处理器的硬件设计与优化随着科技的不断发展，数字信号处理技术在各个领域中的应用越来越广泛。
而高速数字信号处理器作为数字信号处理技术的核心组成部分，其硬件设计与优化显得尤为重要。
本文将探讨高速数字信号处理器的硬件设计与优化的相关内容。
一、高速数字信号处理器的硬件设计高速数字信号处理器的硬件设计需要考虑多个方面的因素，包括处理器的架构设计、数据通路设计、存储器设计等。
1. 处理器架构设计处理器架构设计是高速数字信号处理器硬件设计的核心。
在设计处理器架构时，需要考虑处理器的运算能力、时钟频率、功耗等因素。
一种常见的处理器架构是基于冯·诺伊曼体系结构，它包括指令存储器、数据存储器、算术逻辑单元等组成部分。
此外，还可以考虑采用流水线、超标量等技术来提高处理器的并行性和性能。
2. 数据通路设计数据通路设计是指处理器中数据的传输路径。
在高速数字信号处理器中，数据通路设计需要考虑数据的输入、输出、处理等方面。
为了提高处理器的运算速度，可以采用并行计算、流水线等技术来优化数据通路设计。
此外，还可以考虑采用专用的硬件加速器来处理某些特定的计算任务，以提高处理器的性能。
3. 存储器设计存储器设计是高速数字信号处理器硬件设计中的重要内容。
存储器的性能直接影响到处理器的运算速度。
在存储器设计时，需要考虑存储器的容量、访问速度、功耗等因素。
一种常见的存储器设计是采用多级缓存结构，以提高处理器对数据的访问速度。
二、高速数字信号处理器的硬件优化高速数字信号处理器的硬件优化是指通过改进硬件设计来提高处理器的性能。
硬件优化可以从多个方面入手，包括时钟频率优化、功耗优化、面积优化等。
1. 时钟频率优化时钟频率是指处理器每秒钟能够进行的时钟周期数。
提高时钟频率可以提高处理器的运算速度。
时钟频率的优化可以从多个方面入手，包括优化时钟分配、减少时钟延迟、优化时钟电路等。
此外，还可以考虑采用锁存器、流水线等技术来提高处理器的并行性和时钟频率。

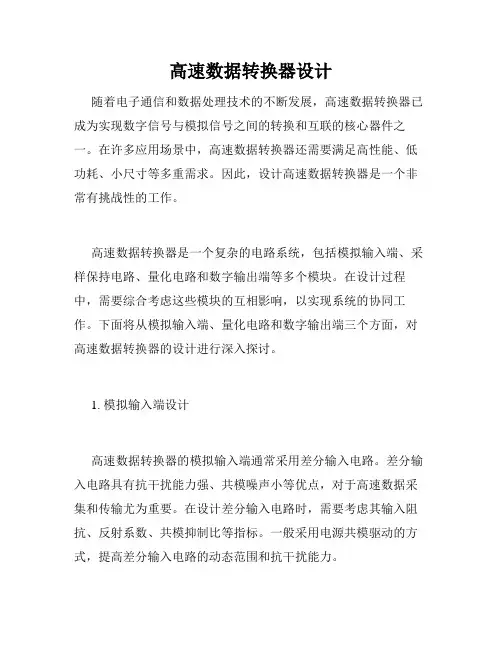

高速数据转换器设计
高速数据转换器设计随着电子通信和数据处理技术的不断发展，高速数据转换器已成为实现数字信号与模拟信号之间的转换和互联的核心器件之一。
在许多应用场景中，高速数据转换器还需要满足高性能、低功耗、小尺寸等多重需求。
因此，设计高速数据转换器是一个非常有挑战性的工作。
高速数据转换器是一个复杂的电路系统，包括模拟输入端、采样保持电路、量化电路和数字输出端等多个模块。
在设计过程中，需要综合考虑这些模块的互相影响，以实现系统的协同工作。
下面将从模拟输入端、量化电路和数字输出端三个方面，对高速数据转换器的设计进行深入探讨。
1. 模拟输入端设计高速数据转换器的模拟输入端通常采用差分输入电路。
差分输入电路具有抗干扰能力强、共模噪声小等优点，对于高速数据采集和传输尤为重要。
在设计差分输入电路时，需要考虑其输入阻抗、反射系数、共模抑制比等指标。
一般采用电源共模驱动的方式，提高差分输入电路的动态范围和抗干扰能力。
此外，模拟输入端还需要考虑输入信号的带宽和增益平衡等问题。
为了实现更高的采样率和精度，传输线路必须满足匹配电阻、相等长度和相同传输速度等要求。
增益平衡则需要通过设计优良的级间电容、电感和电阻等来实现。
2. 量化电路设计量化电路是高速数据转换器的核心部件之一，直接影响ADC 的精度和带宽。
量化电路的常见结构有逐级比较型、Sigma Delta 型和Flash型等。
逐级比较型适用于中低速率、中低精度的应用，采用上升或下降方法进行比较和决策；Sigma Delta型适用于高速率、高精度的应用，采用积分-差分算法进行累积和虚化等操作；Flash型适用于高速率、低精度的应用，采用并行比较电路实现数字量化。
在量化电路设计中，需要考虑如何提高系统的信噪比和动态范围，并保证量化误差的线性度和精度。
对于系统的非线性误差和谐波失真等问题，可以采用校正方法进行补偿。
3. 数字输出端设计高速数据转换器的数字输出端连接到数字信号处理器、FPGA 等数字信号处理器件，其输出数据格式一般为并行、串行、LVDS 等。
基于TMS320F28335的信号处理电路设计
基于 TMS320F28335的信号处理电路设计摘要：鉴于TMS320F206即将停产，需要寻求一款DSP对其进行替代，替换DSP后的信号处理电路需完成温度值、一路电气零位、三路加表惯性量、三路陀螺惯性量的采集以及惯性量的补偿计算和数据组帧发送的功能。
该信号处理电路基于浮点DSP TMS320F28335，该DSP的引用简化了惯性测量装置中的误差补偿计算，为单位类似的产品提供了一套可行方案。
TMS320F28335丰富的外设使得信号处理电路具有可再简化的潜力，其在惯性测量装置信号处理电路中的应用具有广阔前景。
通过系统试验，验证了系统软硬件设计的正确性高的应用推广价值。
关键词：DSP；信号处理电路；浮点1、前言现有技术方案主要为TMS320F206+异步串口SC28L202的方案，电路上电后完成外围电路的初始化，TMS320F206通过SC28L202相应的I/O完成AD7716的配置，AD7716初始化完成后每隔一个固定时间自动完成加表数据的采集并输出一个中断信号，所采数据存于FIFO中。
陀螺每隔一个固定时间将一帧数据存于SC28L202的FIFO中，当TMS320F206判到第四个AD7716中断来到后从相应的FIFO中取加表、陀螺数据，TMS320F206完成加表、陀螺数据温度补偿计算后组帧并向相应的接口发送数据。
本文以某信号处理电路设计为背景，为了解决TMS320F206即将停产的问题，电路架构由TMS320F206+异步串口SC28L202的方案升级为TMS320F28335+异步串口TL16C752CIPFB架构。
其中DSP为TI公司的TMS320F28335 [1]，异步串口为TI公司的TL16C752CIPFB [2]。
2、某信号处理电路原理TMS320F206+异步串口SC28L202架构设计信号处理电路采用了TMS320F206+异步串口SC28L202架构。
信号处理电路主要由加速度计信号采集电路、陀螺信号采集电路、测温电路、数字信号处理及控制电路、外设输出接口电路组成。
什么是数字信号处理器(DSP)如何设计一个简单的DSP电路
什么是数字信号处理器（DSP）如何设计一个简单的DSP电路数字信号处理器（DSP）是一种专门用于处理数字信号的集成电路。
DSP可以对数字信号进行滤波、采样、压缩、降噪等处理，广泛应用于通信、音频、视频、雷达、医学影像等领域。
本文将介绍数字信号处理器的基本原理和设计一个简单的DSP电路的步骤。
一、数字信号处理器（DSP）的基本原理数字信号处理器（DSP）是一种专门设计用于执行数字信号处理任务的微处理器。
与通用微处理器相比，DSP的设计更加专注于数字信号处理和算法运算能力。
其主要特点包括：1. 高性能和低功耗：DSP采用了高性能的算法执行引擎和专用的数据通路结构，以实现高效的信号处理和低功耗运行。
2. 并行性和高密度：DSP通常拥有多个算术逻辑单元（ALU）和多路访问存储器（RAM），能够并行处理多个数据流，提高处理速度和效率。
3. 特定接口和指令集：DSP通常具有专门的接口和指令集，以适应数字信号处理算法的需要，如乘积累加、快速傅里叶变换等。
4. 可编程性和灵活性：DSP具备一定的可编程性，可以通过修改指令序列或参数配置，适应不同的应用需求，并能够方便地进行算法的更新和升级。
5. 软件开发支持：DSP通常有配套的开发环境和软件库，支持算法开发、调试和优化，简化开发流程。
二、设计一个简单的DSP电路的步骤设计一个简单的DSP电路涉及到以下几个主要步骤：1. 需求分析：确定所需信号处理任务的具体要求和性能指标，如采样率、频带宽度、处理算法等。
2. 系统建模：基于需求分析结果，对系统进行建模，包括信号源、传感器、前端采集电路、信号处理电路等组成部分。
3. 算法设计：选择适合的数字信号处理算法，如滤波、变换、解调等，根据系统建模结果进行算法设计和优化。
4. DSP芯片选择：根据系统要求和算法设计结果，选择合适的DSP 芯片，考虑性能、功耗、接口等因素，以及DSP芯片的开发和调试支持。
5. 电路设计：设计DSP电路的硬件部分，包括时钟、存储器、接口电路等，使用原理图和PCB布局工具进行设计。
高速数字信号处理器接口电路设计
高速数字信号处理器接口电路设计近年来，高速数字信号处理器（DSP）的应用日益广泛。
在大规模多媒体应用、高速通信、卫星通信和人工智能等领域中，高速DSP被广泛利用。
为了提高DSP的性能和速度，必须设计高速接口电路。
本文将介绍高速数字信号处理器接口电路的设计，从信号传输、电路布局、噪声抑制等多个方面进行探讨。
1. 信号传输高速数字信号处理器接口是DSP与外部电路通信的桥梁。
在高速传输中，可靠地传输信号至关重要。
信号传输需要注意两个要素：引脚布置和线路匹配。
引脚布置即为芯片内部电路引脚布置，应考虑信号线的长度、布线和距离不等因素，以保证信号最小失真。
对于高速接口，引脚布置要满足信号线短、距离小、阻抗匹配、尽量避免反向跨越。
线路匹配对于高速数字信号传输也是非常重要的。
通常，高速数字信号传输中，使用差分信号传输技术可以有效地抑制共模噪声和互模干扰，从而实现信号的可靠传输。
差分信号传输技术是将信号处理成一对相互反向的信号，这对信号之间的电压差是传输信号，对噪声的抵消效果非常显著。
在电路设计中，应将差分线与同相线隔开，而且在布局中要尽量保持差分线的平衡，使两个导线距离尽量相等。
2. 电路布局高速数字信号处理器接口电路的布局也非常重要。
在进行设计之前，应首先确定DSP的一个最小基本电路单位，这个单位可以理解为一个具有某种功能的电路单元。
在设计完美的高速数字信号处理器接口电路时，应该通过很多个这样的电路单位来实现它。
每个单元之间应该遵循相同的电路设计原则、电路结构与元器件选择等方面的设计。
同时，还应该避免信号线的串扰。
一个好的电路布局应该使信号线的布线短，并且应该根据信号的类型，布置供电、时钟、同步等电流线。
信号线参考地点应该尽量接近噪声参考地点，从而使电路的串扰减小到最小限度。
除了布局外，供电与地线的准确设计也很重要，在设计过程中应该注意供电与地线的阻抗，防止噪声干扰。
3. 噪声抑制噪声是高速数字信号处理器接口电路设计中需要解决的另一个重要问题。
基于数字信号处理器TMS320F2812的逆变电路设计
基于数字信号处理器TMS320F2812的逆变电路设计摘要：本文简述了单相逆变电路的工作原理,分析其驱动信号生成的两种分立元件控制电路;提出利用数字信号处理器（DSP）实现正弦脉宽调制,并结合德州仪器公司的TMS320LF2412介绍几种方案的具体实现方法。
通过实验验证,逆变电源频率稳定度,谐波失真度.最后给出实验室中实现的逆变电路的实验结果。
关键字：DSP, TMS320F2812, 逆变电路目录1设计要求 (3)2 电源结构 (3)3 方案设计 (4)3.1 系统总体设计 (4)3.2 主电路的设计 (4)3.3 DSP的选取 (7)3.4 驱动电路的设计 (7)3.5 采样电路 (8)3.6 保护电路 (8)4 元件参数计算 (9)4.1 输出滤波电感L f、滤波电容C f的选取 (9)4.2 变压器的设计 (10)4.3 功率开关的选择 (11)5 仿真结果 (11)5.1 驱动波形 (11)5.2 功率开关器件两端的电压波形 (12)5.3 逆变器输出波形 (13)6 结论 (14)参考文献 (15)附录1：DSP的SPWM波实现程序： (16)附录2：系统PCB版图： (18)1设计要求随着电力、通信等事业的飞速发展，交流电源的应用越来越广泛，于是性能稳定、可靠性高的逆变电源的作用越来越突出。
目前，国外特别是美国，数字化交流电源已经发展到很高的水平，DSP 在电源中得到广泛应用。
而国内对于电源的控制以单片机为主，DSP 应用于电源控制正处于发展阶段。
相比单片机而言，DSP 主要优点有：（1）内部集成了A/D 和采样/保持电路，且提供事件管理器模块输出专业性的PWM 信号。
（2）DSP 器件采用改进的哈佛结构，允许同时存取程序和数据，还提供了高度专业化的指令集，优秀的 C 编译器，这都保证了控制的实时性。
（3）数字化的控制策略使控制升级和维护很方便。
算法的改变减少了硬件的改动，极大降低了成本主要内容：基于DSP研究逆变器的调制方式，分析系统的稳定性和外特性，给出系统的硬件结构图，设计系统各个部分的硬件电路，完成数字控制SPWM逆变器的原理试验、仿真。
基于DSP28355的简易信号源硬件设计
图2核心板电路原理图
2.3.2 D/A方案选择和电路设计
D/A转换器，简称DAC，它是把数字量转变成模拟量的器件。DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。主要特性指标包括：分辨率、线性度、转换精度、转换速度。在本系统中，主要关心两个问题，首先就是D/A的分辨率，其次就是采用串行还是并行的D/A。其中分辨率主要取决于芯片的位数，如N位D/A转换器，其分辨率为1/(2^N-1)，位数越高，分辨率就越高，转换就更精确。这里有两种方案，用表格的形式做了一个简单的比较，如下表3所示:
因此在本系统中，决定选用TI公司的一款TMS320C28X系列浮点DSP控制器TMS320F28335型数字信号处理器作为波形发生和系统控制处理芯片。28335具有150MHz的高速处理能力，具备32位浮点处理单元，6个DMA通道支持ADC、McBSP和EMIF，有多达18路的PWM输出，其中有6路为TI特有的更高精度的PWM输出(HRPWM)，12位16通道ADC。与前代DSP相比，平均性能提高50%，并与定点C28x控制器软件兼容，从而简化软件开发，缩短开发周期，降低开发成本。
引脚功能说明如下表4：
表4 TLV5638引脚说明
引脚编号
引脚名称
引脚功能
1
DIN
串行数据输入
2
SCLK
串行时钟输入
3
/CS
片选信号，低有效
4
OUTA
A通道模拟电压输出
TMS320F206外围电路典型设计DSPTMS320F
TMS320F206外围电路典型设计DSPTMS320F TMS320F206是德州仪器公司（Texas Instruments）推出的一款数字
信号处理器（DSP），它具有高性能、低功耗和强大的计算能力，被广泛
应用于音频处理、影像处理、通信系统等领域。
为了充分发挥
TMS320F206的性能，设计一套合理的外围电路对其进行辅助。
1.时钟电路设计：
TMS320F206内部需要各种时钟信号来驱动其工作，因此需要设计一
套稳定、精确的时钟电路。
可以采用晶振+晶振驱动电路的方式，晶振的
频率根据DSP的工作要求选择合适的数值。
同时，可以使用外部时钟源提
供更精确的时钟信号。
2.电源电路设计：
3.存储器电路设计：
4.通信接口电路设计：
TMS320F206具有多种通信接口，如UART、I2C、SPI等。
设计外围电
路时需要根据实际需要选择相应的通信接口，并进行相应的电路设计。
例如，如果需要使用UART通信，则需要设计UART接口电路和串口调试电路。
5.外围器件电路设计：
除了通信接口，TMS320F206还需要连接各种外围器件，如LED灯、
按键、传感器等。
这些外围器件的连接电路需要根据器件的特性和DSP的
工作需要进行设计。
例如，如果需要连接LED灯，可以采用限流电阻和驱
动电路来驱动LED灯。
总之，TMS320F206外围电路的设计需要根据DSP的工作需求和外围器件的特性进行合理设计。
要考虑时钟电路、电源电路、存储器电路、通信接口电路和外围器件电路等方面的设计，确保DSP正常工作并且满足实际需求。
基于FPGA的高速数字信号处理系统设计与实现
基于FPGA的高速数字信号处理系统设计与实现随着时代的进步和科技的发展，数字信号处理（Digital Signal Processing，简称DSP）在各个领域中扮演着重要角色。
而FPGA （Field Programmable Gate Array）作为一种强大的可编程逻辑器件，已经被广泛应用于高速信号处理系统中。
本文将探讨基于FPGA的高速数字信号处理系统的设计与实现。
1. 引言高速数字信号处理系统在实时性和处理速度方面要求较高。
传统的通用处理器往往无法满足这些需求，而FPGA的并行处理能力和灵活性使其成为处理高速数字信号的理想选择。
本文将着重讨论FPGA系统的设计和实现。
2. FPGA基础知识2.1 FPGA原理FPGA是一种可编程逻辑器件，由大量的可编程逻辑单元和存储单元构成。
通过编程可以实现逻辑门、存储器和各种电路。
FPGA的可重构性使得其适用于不同的应用领域。
2.2 FPGA架构常见的FPGA架构包括查找表（Look-up Table，简称LUT）、寄存器和可编程互连网络。
LUT提供逻辑功能，寄存器用于数据存储，而可编程互连网络则实现不同逻辑单元之间的连接。
3. 高速数字信号处理系统设计3.1 系统需求分析在设计高速数字信号处理系统之前，需要明确系统的需求和目标。
这可能包括处理速度、资源利用率、功耗等方面的要求。
3.2 系统架构设计基于FPGA的高速数字信号处理系统的架构设计是关键步骤之一。
需要根据系统需求和目标来选择合适的算法和硬件结构。
可以采用流水线结构、并行处理结构等以提高处理速度。
3.3 硬件设计硬件设计包括选择FPGA器件、选择合适的外设、设计适配电路等。
通过合理的硬件设计可以实现信号处理系统的高速和稳定运行。
4. 实现与验证4.1 FPGA编程使用HDL（Hardware Description Language）进行FPGA编程。
常用的HDL语言包括VHDL和Verilog。
基于Verilog语言的DDS设计与仿真
基于Verilog语言的DDS设计与仿真一、本文概述随着数字信号处理技术的快速发展，直接数字频率合成器（DDS）在现代通信、雷达、电子对抗等领域的应用越来越广泛。
DDS技术以其高精度、高速度、高稳定性等优点，成为了现代电子设备中实现频率合成的首选方法。
Verilog语言作为一种高效、灵活的硬件描述语言，为DDS的设计与实现提供了强大的支持。
本文旨在探讨基于Verilog语言的DDS设计与仿真方法。
我们将简要介绍DDS的基本原理和关键技术，包括相位累加器、波形存储器、D/A转换器等核心组件的作用与实现方式。
我们将详细阐述如何使用Verilog语言实现DDS的各个模块，包括相位累加器、波形存储器等关键部分的设计思路和代码实现。
我们将通过仿真实验验证设计的正确性，分析DDS的性能指标，如频率分辨率、相位连续性等，并探讨优化设计的方法。
通过本文的研究，读者可以深入了解DDS的设计原理和实现方法，掌握基于Verilog语言的DDS设计与仿真技术，为实际应用中的DDS 设计提供参考和借鉴。
本文的研究成果也可以为其他数字信号处理系统的设计和实现提供有益的启示和借鉴。
二、DDS基本原理直接数字频率合成（Direct Digital Synthesizer，简称DDS）是一种先进的频率合成技术，它使用数字信号处理技术生成所需频率的模拟信号。
DDS主要由相位累加器、正弦查找表（ROM）、D/A转换器和低通滤波器（LPF）组成。
DDS的基本工作原理是：在相位累加器中，每一步都会将频率控制字（Frequency Control Word，FCW）与相位寄存器中的值相加，生成新的相位值。
这个相位值随后被用作查找表（通常是正弦查找表）的地址，从而得到对应相位值的正弦波幅度。
查找表输出的数字信号然后被D/A转换器转换为模拟信号。
通过低通滤波器滤除高频分量，得到平滑的模拟正弦波。
DDS的频率分辨率和频率转换时间主要由查找表的大小和相位累加器的位数决定。
高速pcb设计和apsim仿真工具
高速PCB设计与APSIM仿真的协同工作流程
数据共享
迭代优化
通过将仿真结果反馈给设计工程师，实现高速PCB 设计与仿真的迭代优化，提高设计效率和质量。
APSIM仿真工具能够与高速PCB设计软件进 行数据共享，实现设计数据与仿真数据的无 缝对接。
协同工作
APSIM仿真工具与高速PCB设计软件之间的 协同工作流程能够缩短产品上市时间，提高 设计成功率。
信号完整性分析
在高速PCB设计中，信号完整 性是关键因素，需要进行仿真 分析以确保信号传输的稳定性
和可靠性。
电磁兼容性分析
随着信号速率的提高，电磁干 扰问题愈发突出，需要进行电 磁兼容性仿真以优化PCB布局
和布线。
热分析
高密度集成元器件在高速PCB 中产生大量热量，需要进行热
仿真以优化散热设计。
APSim仿真工具在高速PCB设计中的应用
高速PCB设计与APSIM仿真工具
目录
• 高速PCB设计基础 • APSim仿真工具介绍 • 高速PCB设计与APSIM仿真的结合 • 案例分析 • 结论与展望
01
高速PCB设计基础
PCB设计的基本概念
PCB
印刷电路板，是电子系统中的基础部件，用于实 现电子元器件之间的连接。
PCB设计
根据电路原理图和相关要求，利用设计软件进行 电路板的布局和布线的过程。
地弹
当信号线上的电流发生变化时， 地平面会产生电压波动，称为地 弹。减小地弹的方法包括增加接 地面、使用多层板等。
02
APSim仿真工具介绍
APSim仿真工具概述
APSim（Advanced Printed Circuit Board Simulator）是一款用于高速 PCB（印刷电路板）设计的仿真工具， 它能够模拟电路板中信号的传输、电 磁场和热传导等物理现象。
DSP和FPGA处理器的上电控制电路及方法与流程
DSP和FPGA处理器的上电控制电路及方法与流程1. 什么是DSP和FPGA处理器？在嵌入式系统中，DSP和FPGA处理器被广泛应用。
DSP处理器是数字信号处理器，其专用硬件实现了数字信号处理算法，常用于通信、音频、视频等领域。
FPGA处理器是可编程逻辑单元，具有高度灵活性和可编程性，常用于实现数字逻辑电路、通用计算和图像处理等。
2. DSP和FPGA处理器的上电控制电路的作用在系统上电之前，需要进行系统初始化操作，以确保其正常工作。
DSP和FPGA处理器上电控制电路是对其供电进行精确、高效、可靠的控制和管理。
DSP和FPGA处理器上电控制电路的主要作用如下：1.提供适当的电源管理，以确保处理器供电电压、电流、稳定性等参数在规定范围内，并能满足处理器性能和可靠性等要求。
2.预加载处理器的配置文件，初始化处理器的内部状态和寄存器等，从而确保其正常运转。
3.控制处理器的上电顺序，以确保各个模块相互协调，避免因上电时间不同而导致的系统不稳定、闪退等问题。
4.防止处理器恶意、错误的操作和访问，保证系统的安全性和稳定性。
3. DSP和FPGA处理器的上电控制电路的方法和流程3.1 DSP处理器的上电控制电路方法和流程1.提供合适的供电电源：对于DSP处理器，由于其高性能、高功耗的特点，其供电需要的电流较大，要求提供稳定、高效的电源。
对于普通的DSP处理器，可采用线性稳压电源或开关稳压电源进行供电。
对于高性能、高精度的DSP处理器，可采用开关稳压电源加升压、降压器等辅助电路，以提高稳定性、降低噪声。
2.加载配置文件：DSP处理器有其专用的编程工具，可将处理器所需的配置文件下载到处理器内部的FLASH中，其中包括各种设备驱动程序、引导程序、配置参数等。
在系统上电时，通过预设的上电控制电路，将其内部的FLASH内容加载到内部SRAM中，并通过处理器内部的自我检测程序进行初始化和自检。
3.控制上电顺序：对于DSP处理器，通常需要保证其各个模块的上电顺序，以确保其正常协同工作。
一种DSP芯片外围电路典型设计
正常工作状态 下， Ｄ Ｐ的地址判 断位 Ａ 当 Ｓ ０为 高 ， ｌ０口空间选择信号Ｉ１及读选择信号Ｒ ｆ／ ｔ Ｓ２ ￣ Ｄ同时
目前生 产 Ｄ Ｐ芯 片 的厂家 主 要有 ｒ 公 司 、 Ｄ公 Ｓ Ｉ ’ Ｉ Ａ
Ａ Ｄ转换器采样 的精度取决于参考 电压 、 ／ 布线 以 及正确的时序。其 中布线主要是指电源和地 、 参考电
压 的抗 干扰 性能 ， 源 和地 的 干扰 是 造 成 系统 误 差 的 电 最 主要原 因 。
Ｄ Ｐ芯 片外 围 电路 设 计 是 用 好 Ｄ Ｐ芯 片最 关 键 Ｓ Ｓ
对于许多高性能数据采集应用 ， 了解决 Ａ Ｄ转 为 ／
换 器 与放大 器之 间 的匹配 问题 ，Ｄ ６７还可 与 Ａ Ａ ７７ Ｄ公
司的 Ａ ８ ２ 运算放大器配对使用。Ａ ８２ 是为了 Ｄ０ １ Ｄ０ １ 解决 增益 与带宽 性能 之 间的匹配 问题 的一种定 制补 偿
祝 贞凤 王 旭 ，
（ ．驻 ９４厂军事代表室， １ ２ 江苏省南京市 ２ １０ ； １１０
２ ．总参四部驻沈阳地区军事代表室， 辽宁省锦州市 １１０ ） ２００
摘
要 ：机栽 雷达信 号 处理 的数 据 量大 、 法复 杂 ， 统单 片机 设 计 不 能满 足要 求。 文 中提 出以 算 传
放大 器 。
Ｔ Ｓ２ Ｆ０ Ｍ ３０ ２６工作于 ２ Ｈ 时钟周期。Ａ Ｄ转 ０Ｍ ｚ ／ 换器工作于 Ｗａ 模式 ， ｒ ｐ 其采样速度达到 １Ｍ Ｐ ， Ｓ Ｓ 每两 次转换时间间隔不超过 １ｍ ， ｓ否则会导致前一转换结 果 的覆盖 丢失 。 Ｔ ３０ ２ ６与 Ａ ７７ ＭＳ２ Ｆ０ Ｄ ６ ７接 口电路 框 图见 图 １ 。
维普资讯
TMS320C55x硬件设计实例
04
使用触发器或延迟链技术，实
现精确的时序控制。
05
通过仿真和测试，验证时序优
化效果并调整参数。
06
06
TMS320C55x常见问题 与解决方案
启动问题
启动问题
在TMS320C55x硬件设计过程中，有 时会出现启动失败的问题，这可能是 由于电源不稳定、复位电路故障、启 动配置错误等原因造成的。
解决方案
04扩Biblioteka 板设计扩展板是为了满足特定应用需 求而设计的，可以添加额外的
功能模块和接口。
扩展板的设计需要考虑与核心 板的接口匹配，以及与其他扩
展板的互操作性。
扩展板上的元件布局和布线同 样要合理，以确保信号完整性 和减小电磁干扰。
扩展板的尺寸和重量也需要考 虑，以满足实际应用的需求。
接口板设计
接口板是用于连接外部设 备的板卡，如串口、并口、 USB等。
详细描述
TMS320C55x系列DSP具有高速的运算能力和高效的数字信号 处理算法，能够快速处理大量的图像数据。通过使用 TMS320C55x，可以实现高效的图像压缩、图像增强和图像识 别等功能。
信号处理
总结词
TMS320C55x系列DSP在信号处理领域具有出色的实时信号处理能力和高效的算法，适用于通信信号 处理、雷达信号处理、振动信号处理等应用。
低功耗
TMS320C55x采用低功耗设计， 能够在保证性能的同时降低功耗， 延长设备的使用时间。
集成度高
TMS320C55x集成了丰富的外设 接口，如串口、GPIO等，方便与 其他硬件设备进行连接和控制。
应用领域
音频处理
TMS320C55x强大的数字信号处理能力使其成为音频处理领域的 理想选择，如音频编解码、音频效果处理等。
如何使用数字信号处理器进行电路设计和优化
如何使用数字信号处理器进行电路设计和优化数字信号处理器（Digital Signal Processor，简称DSP）是一种专用的数字信号处理芯片，广泛应用于电子电路的设计和优化。
本文将介绍如何使用DSP进行电路设计和优化，以提高电路的性能和效率。
一、DSP在电路设计中的应用1. 数字信号处理算法的开发：通过DSP可以实现各种数字信号处理算法，如滤波、快速傅里叶变换（FFT）、数字调制解调等。
这些算法可以在电路设计中应用于信号处理、通信、音频处理等方面。
2. 数字控制系统设计：DSP可以用于设计数字控制系统，实现对电路的精确控制。
例如，通过DSP可以设计电机驱动器、机器人控制系统等，提高电路的控制性能和稳定性。
3. 音频处理和音效设计：借助DSP的高性能计算能力和丰富的数字信号处理算法，可以实现音乐合成、音频编解码、音效设计等应用。
这些应用广泛用于音频设备、影视制作等领域。
二、DSP电路设计的步骤1. 电路分析和需求确定：首先对待设计的电路进行全面的分析，明确电路的输入输出特性、性能要求等。
根据需求确定DSP的选择和配置。
2. DSP编程环境配置：根据所选DSP的型号和开发平台，配置相应的DSP编程环境。
常见的DSP开发工具包括CCS（Code Composer Studio）等。
3. 算法实现和优化：根据电路的特点和需求，在DSP编程环境下实现相应的数字信号处理算法。
同时，需要根据硬件平台和性能要求对算法进行优化，以提高整体的计算效率和响应速度。
4. 系统集成和测试：将DSP实现的算法与电路的硬件平台进行集成，进行系统级测试和调试。
确保DSP与其他电路模块的正常协作和性能符合设计要求。
5. 性能评估和优化：通过实际测试和性能评估，对DSP设计进行优化。
可以采用性能分析工具对DSP的运行效率和功耗进行评估，进一步提高电路的性能和效率。
三、DSP电路设计的注意事项1. DSP硬件资源的合理分配：在设计中要充分考虑DSP的计算能力和存储资源的限制，合理分配和利用硬件资源，以满足电路的计算需求。
基于DSP+FPGA的高速数字信号处理平台的电源设计
基于DSP+FPGA的高速数字信号处理平台的电源设计王溦;王广君【摘要】介绍了一种高速数字信号处理平台的电源设计实现方案,主要是基于FPGA+DSP的结构实现高速数字信号处理.该方案采用先进的FPGA,DA转换器和DSP芯片,通过对DSP芯片和FPGA芯片及DA芯片的正确供电和电源监控来实现具有通用性、可扩充性的硬件平台,并对电源设计中的多项关键参数进行分析与阐述.【期刊名称】《现代电子技术》【年(卷),期】2007(030)006【总页数】4页(P44-46,49)【关键词】现场可编程门阵列;数字信号处理;数模;电源管理监控【作者】王溦;王广君【作者单位】中国地质大学信息工程学院,湖北武汉,430074;中国地质大学,湖北武汉,430074【正文语种】中文【中图分类】TN911.721 引言随着科学技术的快速发展，人们对信息的需求越来越大，对信息的处理速度也越来越快。
信号处理理论与技术的飞速发展直接导致A/D，D/A，FPGA及DSP等电子集成产品的高速发展与更新，使许多复杂、高速的信号处理运算的实现成为可能。
数字信号处理技术已在通信、信息、电子、自动控制、航天及军事等领域中得到广泛应用。
现在以ASIC，DSP，FPGA等组成的系统中芯片都是低功耗设计，供电部分也变得越来越复杂。
不仅对不同电平值的电压精度、输出电流、纹波、冲击等要求十分严格，而且同一个芯片的不同电平的上电时序也有了要求。
本文介绍一种高速数字信号处理平台的电源设计的实现方案。
这个具有通用性、可扩充性、灵活的多功能高速数字信号处理平台的硬件主要包括5个功能块：高速A/D及D/A变换、超大规模FPGA芯片、高速DSP芯片、程序与数据存储器、FPGA完成的接口模块。
其中超大规模FPGA芯片和高速的DSP芯片是系统的核心，用来完成高速数字信号处理算法。
该平台能够应用在无线接收、卫星接收、图像处理和信号分析等多个领域。
本系统平台用到的就是一套通用性强，扩展能力广的高效解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速数字信号处理器外部电路设计在现代技术大量应用数字信号处理器（DSP）的时代，高速数字信号处理器外部电路设计成为了一个非常重要的课题。
如何设计一个高效、稳定、准确的数字信号处理系统，是影响数字信号处理器性能的关键因素之一。
因此本文将探讨高速数字信号处理器外部电路设计的技巧和注意事项。
一、高速数字信号处理器概述
高速数字信号处理器是一种专门用于数字信号处理任务的微处理器，通过高效的数字信号处理算法对数据进行处理，可以极大地提高处理速度和精度。
常见的高速数字信号处理器有TI的TMS320系列、ADI的ADSP系列、ARM的CORETEX-M系列等。
二、高速数字信号处理器外部电路设计的要素
1.时钟设计
在高速数字信号处理器的使用中，时钟电路的设计非常重要。
时钟信号的稳定性、精度和频率对于数字信号处理器的运行速度和稳定性都有着直接的影响。
因此，时钟电路的设计应该尽可能的简单、稳定、可靠。
2.电源设计
数字信号处理器的电源设计也非常关键。
由于高速设备对电源质量的要求比较高，因此电源的设计应该尽可能的保证稳定性和精度，减小电源波动和噪声对系统的影响。
3.信号输入输出接口
数字信号处理器的输入输出接口是数据传输的核心，信号输入输出的速度和精度对于系统的性能影响非常大。
因此，设计过程中应该尽可能的减小信号传输中的失真和噪声，保证数据的准确和可靠。
4.可编程逻辑接口
可编程逻辑电路是数字信号处理器的重要组成部分，它能够实现复杂的数字处理算法和运算功能，提高DSP的运算速度和效率。
因此，可编程逻辑电路的设计也是非常重要的。
三、高速数字信号处理器外部电路设计的技巧和注意事项
1.时钟电路尽量使用独立时钟源
在高速数字信号处理器的设计中，可靠的时钟源能够保证系统的稳定性和精度。
因此，时钟电路应该尽可能的使用独立时钟源，避免将时钟信号引入其他模块。
2.电源电路的设计建议采用隔离式电源
隔离式电源是数字信号处理器的稳定性和精度保证的关键。
因此，电源电路的设计应该采用隔离式电源，避免共模干扰和互解耦对系统的影响。
3.信号接口的完整性和屏蔽性
数字信号处理器的信号接口的完整性和屏蔽性对于系统的稳定性和精度有着直接的影响。
因此，信号接口的设计应该尽可能的完善和完整，减小信号传输中的失真和噪声。
4.接地设计时应该注意防止接地环路
由于数字信号处理器的高速性质，接地电路的设计非常重要。
在接地电路设计中，应该注意防止接地环路的产生，避免数字信号处理器的工作出现干扰和失真。
四、高速数字信号处理器外部电路设计的实践
高速数字信号处理器外部电路设计的实践非常丰富和复杂，需要深入的理论知识和实际经验。
例如，TI的TMS320系列DSP在设计中如果采用外部闪存，闪存电路的设计就非常重要，如果随意设计就会产生很多问题。
因此，对于初学者来说，需要进行充分的学习和实践，减小失误和错误。
五、总结
高速数字信号处理器外部电路设计是数字信号处理技术中非常重要的一部分，需要充分理解数字电路的基本知识和实践经验。
好的设计可以减小数字信号处理器的失真和噪声，提高DSP的运算速度和效率，使系统更稳定和可靠。
因此，我们需要在实践中不断的总结和学习，将数字信号处理技术的应用推向一个新的高峰。
