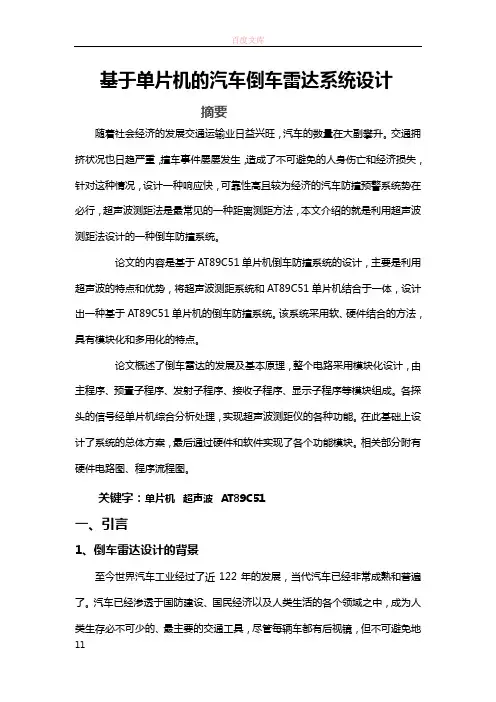

基于单片机的汽车倒车雷达系统设计摘要随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。

交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失，针对这种情况，设计一种响应快，可靠性高且较为经济的汽车防撞预警系统势在必行，超声波测距法是最常见的一种距离测距方法，本文介绍的就是利用超声波测距法设计的一种倒车防撞系统。

论文的内容是基于AT89C51单片机倒车防撞系统的设计，主要是利用超声波的特点和优势，将超声波测距系统和AT89C51单片机结合于一体，设计出一种基于AT89C51单片机的倒车防撞系统。

该系统采用软、硬件结合的方法，具有模块化和多用化的特点。

论文概述了倒车雷达的发展及基本原理，整个电路采用模块化设计，由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。

各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。

在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。

相关部分附有硬件电路图、程序流程图。

关键字：单片机超声波AT89C51一、引言1、倒车雷达设计的背景至今世界汽车工业经过了近122年的发展，当代汽车已经非常成熟和普遍了。

汽车已经渗透于国防建设、国民经济以及人类生活的各个领域之中，成为人类生存必不可少的、最主要的交通工具，尽管每辆车都有后视镜，但不可避免地都存在一个后视盲区，倒车雷达则可以在一定程度上帮助驾驶员扫除视角死角和视线模糊的缺陷，提高驾驶的安全性，减少剐蹭事件。

本次设计的倒车雷达预警系统主要是针对汽车倒车时人无法目测到车尾与障碍物体的距离而设计开发的。

该系统将微技术与超声波的测距技术、传感器技术等相结合，可检测到汽车倒车中，其障碍物与汽车的距离，通过液晶显示屏显示距离。

2、倒车雷达的发展状况经济的发展和科学技术的进步，推动着交通运输业朝行驶高速化，车流密集化和驾驶非职业化的方向发展。

同时，汽车的生产量和保有量都在急剧增加。

基于单片机的倒车防撞预警系统设计和实现分析

• 147•本文针对以单片机为基础的倒车防撞预警系统的设计及实现展开具体论述分析，以期能够对倒车防撞预警系统的设计起到一定借鉴意义。

1 倒车防撞预警系统硬件电路的设计1.1 超声波发射和回波接收电路关于超声波发射和回波接收电路，其主要用于增大对超声波传感器起到驱动作用脉冲电压的幅值，确保电和声之间的良好转换，加大超声波发射的实际距离；同时借助于兼具收发作用的传感器针对返回的超声波实施转换，使其变为较为微弱的电信号。

1.2 超声波电信号放大电路电路图如图1所示。

1脚为超声波信号的输入端口，RC 串联网络在2脚和地面间进行连接，其是内部前置放大电路中负反馈网络系统中重要的构成部分。

利用电阻R 5的数值针对前置放大电路确立出增益。

R 5的阻值变小，相应负反馈也会变弱，放大倍数也会与之加大；相反，放大倍数就会变小。

检波电容C 3连接在3脚和地面间，适宜针对电容大小做出改变，能够变更整形电路与超声波电信号放大的灵敏程度以及抵抗外界干扰的水平。

C 3电容越大，灵敏程度越低，抵抗外界干扰的水平也就越强；C 3电容越小，灵敏程度越高，抵抗外界干扰的水平也就越弱，容易出现错误的动作。

将一个电阻接到5脚和电源之间，用来对内部带通滤波电路中心频率加基于单片机的倒车防撞预警系统设计和实现分析德州职业技术学院袁秀珍图1 超声波放大和整形电路图2 单片机控制电路与显示、报警电路以设定。

如果R 6=200K Ω，则f 0=40KHz 。

将一个积分电容接到6脚和地面间，标准量值设定为330pF 。

若是这一电容量值过大，会减短实际探测距离。

7脚为电路集电极开路输出的位置，R 7为这一引脚的上拉电阻。

在电路中没有输入信号的过程中，7脚会输出高电平，当针对信号实施整形及放大处理操作之后，7脚就会输出负脉冲电压。

1.3 单片机控制电路及显示、报警电路具体电路图如图2所示，因为整个系统采用单片机的输入和输出端口很少，不对延伸功能加以考虑时，仅仅从够用和缩减成本投入的层面进行考虑，应用AT 89C2051单片机当作控制电路的关键性部件，该单片机包含20引脚，有15个I/O 端口，两个价格便宜且占据空间较小的16位定时器/计数器。

基于单片机倒车防撞报警系统设计

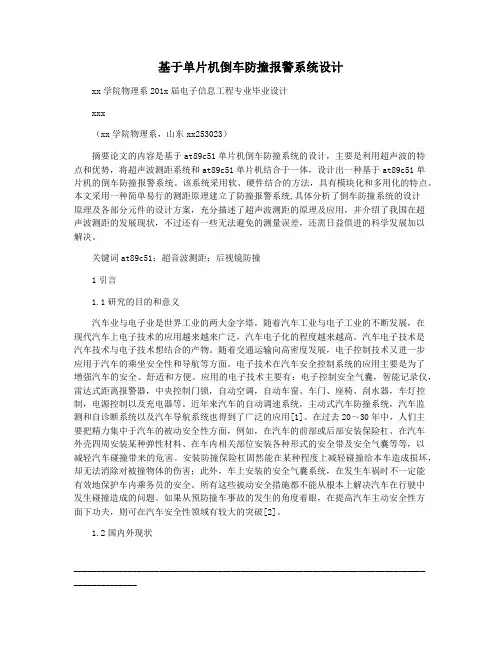

基于单片机倒车防撞报警系统设计xx学院物理系201x届电子信息工程专业毕业设计xxx（xx学院物理系，山东xx253023）摘要论文的内容是基于at89c51单片机倒车防撞系统的设计，主要是利用超声波的特点和优势，将超声波测距系统和at89c51单片机结合于一体，设计出一种基于at89c51单片机的倒车防撞报警系统。

该系统采用软、硬件结合的方法，具有模块化和多用化的特点。

本文采用一种简单易行的测距原理建立了防撞报警系统,具体分析了倒车防撞系统的设计原理及各部分元件的设计方案，充分描述了超声波测距的原理及应用，并介绍了我国在超声波测距的发展现状，不过还有一些无法避免的测量误差，还需日益俱进的科学发展加以解决。

关键词at89c51；超音波测距；后视镜防撞1引言1.1研究的目的和意义汽车业与电子业是世界工业的两大金字塔，随着汽车工业与电子工业的不断发展，在现代汽车上电子技术的应用越来越来广泛，汽车电子化的程度越来越高。

汽车电子技术是汽车技术与电子技术想结合的产物。

随着交通运输向高密度发展，电子控制技术又进一步应用于汽车的乘坐安全性和导航等方面。

电子技术在汽车安全控制系统的应用主要是为了增强汽车的安全、舒适和方便。

应用的电子技术主要有：电子控制安全气囊，智能记录仪，雷达式距离报警器，中央控制门锁，自动空调，自动车窗、车门、座椅、刮水器，车灯控制，电源控制以及充电器等。

近年来汽车的自动调速系统，主动式汽车防撞系统，汽车监测和自诊断系统以及汽车导航系统也得到了广泛的应用[1]。

在过去20～30年中，人们主要把精力集中于汽车的被动安全性方面，例如，在汽车的前部或后部安装保险杠、在汽车外壳四周安装某种弹性材料、在车内相关部位安装各种形式的安全带及安全气囊等等，以减轻汽车碰撞带来的危害。

安装防撞保险杠固然能在某种程度上减轻碰撞给本车造成损坏，却无法消除对被撞物体的伤害；此外，车上安装的安全气囊系统，在发生车祸时不一定能有效地保护车内乘务员的安全。

基于单片机的倒车防撞报警系统设计

2.当倒车按键按下时，单片机控制超声波发射模块发射脉冲，接收模块等待接收
3.单片机通过发射和接收的数据计算出距离，通过液晶模块显示距离，若距离小于设定值则进行报警提示
4.可以通过键盘设置提示距离值
三、工作总体安排
2019年8月至2019年9月，开始选题，收集相关资料，然后拟定题目。
2019年10月1日至2020年1月初，查阅自己所涉及知识的相关资料，复习相关知识，初步完成各个模块的电路原理图设计。
二、主要研究内容和方法、步骤、预期目的
研究内容、方法和步骤
利用超声波电路原理，用C语言编写一个完整的测距系统，实现对靠近的物体进行测距。
一、超声波测距
1.当倒车键按下时通过超声波模块测量到后方物体的距离，单片机主控模块实现超声波发射脉冲的发射和通过超声波接收模块接收到的信号计算出距离。
2.温度传感器：超声波在空气中传播速度受环境温度的影响，根据声波在空气中的传播速度与温度的关系：V = 331.5 + 0.6t（m/s），温度越高，速度增大。
2020年1月至4月在老师指导下根据电路原理图，基本完成系统模型，并完成和改进论文
2020年5月初，完成毕业论文《基于单片机的倒车防撞报警系统设计》，准备毕业论文答辩。
四、指导教师意见：
签字：
年月日

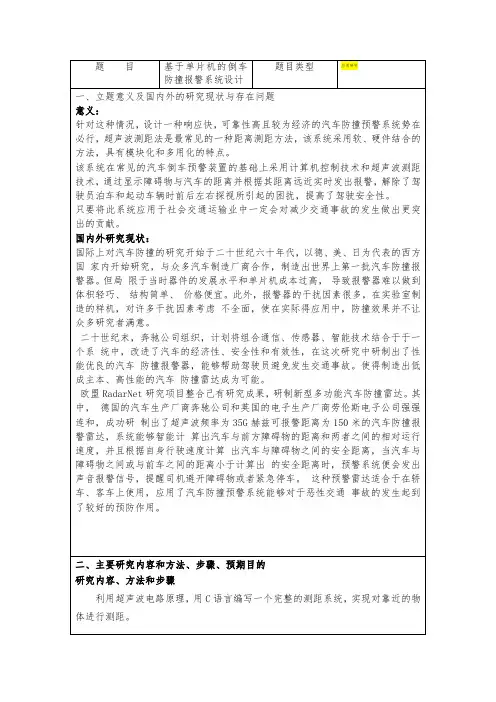

备注：题目类别栏应填：应用研究、理论研究、艺术设计、程序软件开发等。
只要将此系统应用于社会交通运输业中一定会对减少交通事故的发生做出更突出的贡献。
国内外研究现状：
国际上对汽车防撞的研究开始于二十世纪六十年代，以德、美、日为代表的西方国家内开始研究，与众多汽车制造厂商合作，制造出世界上第一批汽车防撞报警器。但局限于当时器件的发展水平和单片机成本过高，导致报警器难以做到体积轻巧、结构简单、价格便宜。此外，报警器的干扰因素很多，在实验室制造的样机，对许多干扰因素考虑不全面，使在实际得应用中，防撞效果并不让众多研究者满意。

基于单片机的汽车防追尾碰撞报警系统设计

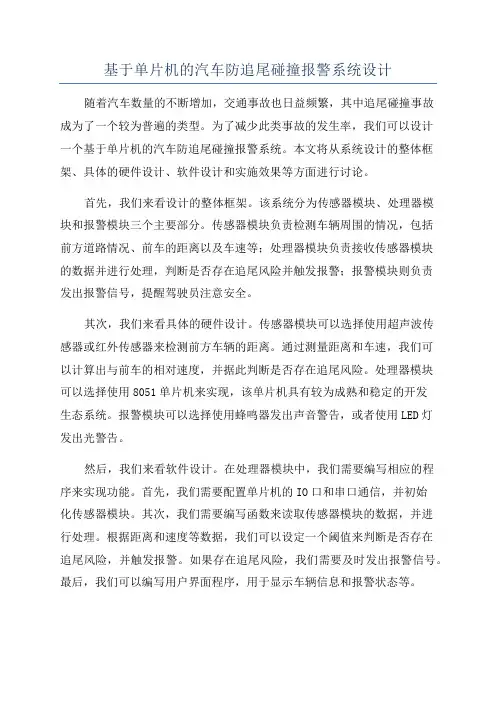

基于单片机的汽车防追尾碰撞报警系统设计随着汽车数量的不断增加，交通事故也日益频繁，其中追尾碰撞事故成为了一个较为普遍的类型。
