蒸发光散射检测原理与操作要点
蒸发光散射检测器使用注意事项
蒸发光散射检测器使用注意事项蒸发光散射检测器是一种常用的实验室仪器，用于表征材料的表面形貌和薄膜的质量。
在使用蒸发光散射检测器时，需要注意以下几点。
一、仪器安装和校准1. 在使用蒸发光散射检测器前，需要将其正确安装在实验室的光学台上。
确保仪器的稳定性和水平度。
2. 在使用前，需要对仪器进行校准。
校准过程包括零点校准和灵敏度校准，确保仪器的准确性和可靠性。
二、样品制备1. 样品制备是蒸发光散射检测的关键步骤。
在制备样品时，应注意样品表面的光洁度和平整度。
避免表面存在杂质、颗粒或划痕。
2. 样品的尺寸和形状也需要符合仪器的要求。
通常情况下，样品的尺寸应小于仪器的探测范围。
三、实验操作1. 在进行蒸发光散射检测时，应保持实验环境的稳定。
避免有风、震动或其他干扰因素影响实验结果。
2. 在进行实验前，需要将仪器预热至稳定的工作温度。
同时，还需根据实验需求选择合适的检测波长。
3. 在实验过程中，需注意控制蒸发速率和压力。
过高的蒸发速率或压力会导致样品表面出现不均匀的薄膜。
4. 实验结束后，应及时清洁仪器，避免样品残留对下次实验的影响。
四、数据分析与结果解释1. 在进行数据分析时，需注意对实验数据进行适当的处理和修正。
通常情况下，需要进行背景减除和散射强度的归一化处理。
2. 在结果解释时，应结合样品的特性和实验条件进行综合分析。
避免仅凭散射强度大小得出片面的结论。
总结：在使用蒸发光散射检测器时，需要注意仪器的安装和校准，样品的制备，实验操作的准确性以及数据分析和结果解释的科学性。
只有在严格遵守这些注意事项的情况下，才能获得准确可靠的实验结果。
同时，还应不断学习和探索新的技术和方法，提高实验技能和数据分析能力，为科研工作提供有力支持。
蒸发光 散射检测法
蒸发光散射检测法
蒸发光散射检测法（evaporative（light（scattering（detection，简称蒸发光散射检测法（ evaporative（light（scattering（detection，简称ELSD）是一种常用的液相色谱检测器。
它基于溶质在热气流中挥发，产生气溶胶，进而被激光源照射后产生散射光的原理进行检测。
ELSD的工作原理是：当流动相通过检测器时，部分溶剂会在高温下挥发，形成气溶胶。
这些气溶胶颗粒在激光束的照射下会产生散射光，其强度与气溶胶颗粒的数量成正比。
因此，通过测量散射光的强度，就可以得到样品中溶质的含量。
ELSD具有灵敏度高、响应速度快、线性范围宽、重复性好等优点。
它可以用于没有紫外吸收或紫外吸收较弱的物质的检测，如糖类、氨基酸、生物碱等。
此外，由于ELSD不依赖于样品的光学性质，因此对样品的前处理要求较低，适用于复杂的样品基质。
然而，ELSD也有一些局限性。
例如，它不能用于检测挥发性物质，因为这些物质在热气流中会完全挥发掉。
此外，ELSD的灵敏度受到温度和流速的影响，需要严格控制实验条件。
蒸发光散射检测器原理
1. 简介蒸发光散射检测器（Evaporative Light Scattering Detector）设计用于高效液相色谱系统，分析任何挥发性低于流动相的化合物。
ELSD ELSD的应用范围包括：碳水化合物，药物，脂类，甘油三脂，未衍生的脂肪酸和氨基酸，聚合物，表面活化剂，营养滋补品，及组合分子库等。
蒸发光散射检测器消除了常见于其他HPLC检测器的问题。
示差检测受溶剂前沿峰的干扰使得分析复杂化，并且由于对温度极其敏感使得基线很不稳定，与梯度洗脱不相容。
另外，示差检测器的响应不如ELSD灵敏。
而低波长紫外检测器在急变梯度条件下受基线漂移的困扰，并要求被分析化合物带有发色团。
ELSD则不受这些限制。
不同于这些检测器，ELSD能在多溶剂梯度的情况下获得稳定的基线，使得分辨率更好、分离速度更快。
另外，因为ELSD 的响应不依赖于样品的光学特性，所以ELSD检测时样品不要求带有发色团或荧光基团。
1.3 操作原理蒸发光散射检测器的独特检测原理为，首先将柱洗脱液雾化形成气溶胶，然后在加热的漂移管中将溶剂蒸发，最后余下的不挥发性溶质颗粒在光散射检测池中得到检测。
步骤1：雾化步骤2：蒸发步骤3：检测雾化经HPLC分离的柱洗脱液进入雾化器，在此与稳定的雾化气体（一般为氮气）混合形成气溶胶。
气溶胶由均匀分布的液滴组成，液滴大小取决于分析中采用的气体流量。
气体流量越低形成的液滴越大，液滴越大则散射的光越多，从而提高了分析灵敏度，但是越大的液滴在漂移管中越难蒸发。
每种方法均存在产生最佳信号噪音比率的最优化气体流量。
流动相流速越低要求适当雾化的气体流量也越低。
用内径为2.1mm的微径柱代替内径为4.6mm标准型分析柱，能大大降低流动相流速，因而提高分析的灵敏度。
蒸发气溶胶中挥发性成分在加热的不锈钢漂移管中蒸发。
为特定应用设置适当的漂移管温度，取决于流动相组成和流速，以及样品的挥发性。
高有机含量流动相比高含水量流动相要求蒸发的漂移管温度低。
蒸发光散射检测原理与操作要点
蒸发光散射检测器(ELSD)3300 原理与操作一.操作原理蒸发光散射检测器的独特检测原理包括以下三个步骤:首先将柱洗脱液雾化形成气溶胶,然后在加热的漂移管中将溶剂蒸发,最后余下的不挥发性溶质颗粒在光散射检测池中得到检测。
雾化(Nebulization)：雾化(Nebulization) 经HPLC 分离的柱洗脱液进入雾化器, 在此与稳定的雾化气体(一般为氮气)混合形成气溶胶。
气溶胶由均匀分布的液滴组成,液滴大小取决于分析中采用的气体流量.气体流量越低形成的液滴越大,液滴越大则散射的光越多,从而提高了分析灵敏度,但是越大的液滴在漂移管中越难蒸发。
每种方法均存在产生最佳信号噪音比率的最优化气体流量。
流动相流速越低要求适当雾化的气体流量也越低。
用内径为2.1mm 的微径柱代替内径为4.6mm 标准型分析柱,能大大降低流动相流速,因而提高分析的灵敏度。
蒸发(Evaporation)：蒸发(Evaporation) 气溶胶中挥发性成分在加热的不锈钢漂移管中蒸发.为特定应用设置适当的漂移管温度,取决于流动相组成和流速,以及样品的挥发性.高有机含量流动相比高含水量流动相要求蒸发的漂移管温度低。
流动相流速越低比流动相流速越高要求蒸发的漂移管温度越低。
半挥发性样品要求采用较低的漂移管温度,以获得最佳灵敏度.最佳温度需要通过观察各温度时的信号噪音比率来确定。
在ELSD 3300 漂移管中,距离雾化器3 英寸处有一个PTFE 涂层的不锈钢撞击器.气溶胶与撞击器相遇,大的液滴从废液管排出。
余下的液滴从撞击器周围通过并经过漂移管进入到光散射检测池被检测。
除去大的液滴就允许在低温模式下操作ELSD3300,适用于分析半挥发性样品。
流动相和雾化气体中的非挥发性杂质会导致噪音。
采用高品质的气体,溶剂和挥发性缓冲液(经过过滤的) ,会很大程度上降低基线噪音.若流动相没有完全挥发会导致基线噪音上升。
仔细选择设置检测器的参数保证流动相完全挥发。
高效液相色谱蒸发光散射检测器
01
02
03
色谱柱选择
根据目标化合物的性质选 择合适的色谱柱，如C18、 C8、氨基柱等。
流动相选择
根据目标化合物的极性和 溶解度选择合适的流动相， 如水、甲醇、乙腈等。
洗脱程序优化
通过调整洗脱程序中的梯 度、流速等参数，实现目 标化合物的有效分离和检 测。
数据采集、处理及分析方法
01
02
03
04
研究生物大分子、细胞和组织的相互作用， 揭示生命活动的奥秘。
政策法规影响及市场机遇挑战
1 2 3
政策法规推动
各国政府加强对食品药品安全和环境保护的监管， 推动高效液相色谱蒸发光散射检测器的需求增长。
市场机遇
随着全球经济的复苏和科技创新的加速，高效液 相色谱蒸发光散射检测器市场将迎来新的发展机 遇。
高效液相色谱蒸发光散射检测器
目录
• 引言 • 蒸发光散射检测器结构与工作原理 • 高效液相色谱蒸发光散射检测器实验方法 • 结果讨论与实际应用案例 • 仪器维护与故障排除指南 • 发展趋势与未来展望
01 引言
高效液相色谱技术概述
高效液相色谱（HPLC）是一种广泛应用于化学、生物、医药等领域的分离分析技术。 HPLC基于样品中各组分在固定相和流动相之间的分配系数不同，实现组分的分离。
常见故障类型及诊断方法
压力异常
可能原因包括堵塞、泄漏、气泡等，应检查 相应部件并采取相应措施。
灵敏度下降
可能原因包括检测器污染、光源衰减等，应 清洗检测器或更换光源。
基线不稳
可能原因包括光源老化、流动相污染等，应 更换相应部件或清洗流路。
色谱峰异常
可能原因包括色谱柱老化、样品污染等，应 更换色谱柱或重新处理样品。
《蒸发光散射检测器》课件
用于蛋白质、核酸、细胞等生物样品的分离 和检测。
02
蒸发光散射检测器的技术 原理
光散射原理
光散射原理是指当光通过不均匀介质时，光会朝各个方向散 射。在蒸发光散射检测器中，激光光束通过流动的样品，由 于样品的颗粒或分子对光的作用，使得光束发生散射。
散射光的强度与样品颗粒或分子的性质、大小、浓度等因素 有关，因此可以通过测量散射光的强度来推算样品中颗粒或 分子的浓度。
工作原理
当流动相携带组分经过检测器时，组分会以蒸发的形式从流动相中释放出来，并 在流动相的出口处形成小液滴。这些液滴在激光束的照射下会产生散射光，散射 光的强度与组分的粒径和浓度成正比，从而可以实现对组分的定量分析。
种类与特点
种类
根据工作原理和结构的不同，蒸发光散射检测器可以分为热 喷雾型（TSP）、常温喷雾型（RSP）和超声喷雾型（USP） 等。
根据需要定期进行仪器校准， 确保检测准确度。
04
蒸发光散射检测器的优势 与局限性
优势分析
通用性强
蒸发光散射检测器适用于大多数有机和无机样品，尤其适 合于高分子聚合物、大分子物质和颗粒状样品的检测。
稳定性高
蒸发光散射检测器的光源和光电倍增管等关键部件经过特 殊设计，具有较高的稳定性和可靠性，能够保证长期稳定 运行。
未来发展展望
提高灵敏度和稳定性
通过改进仪器设计和优化实验条件， 进一步提高蒸发光散射检测器的灵敏 度和稳定性，降低检测下限，提高测 量准确性。
拓展应用领域
发展微型化仪器
开发微型化的蒸发光散射检测器，降 低仪器成本和体积，便于携带和移动 ，为现场快速检测提供更多便利。
进一步拓展蒸发光散射检测器的应用 领域，特别是在环境监测、生物医学 、食品安全等领域的应用。
蒸发光散射检测器(ELSD)的原理及特点
1.2 ELSD 2000 随机附件
Alltech 2000型 ELSD必须包括以下部件 • ELSD 2000检测器主机 • ELSD 2000操作手册 • 电源线 • 信号线 • 工具
开口扳手 3/8 "×7 / 1 6 " 开口扳手 1/4 "×5 / 1 6 " 六角球型螺丝刀 3 / 3 2 " 长柄 六角球型螺丝刀 3 / 3 2 " 短柄 • 备用保险丝 3A & 6A 各一个 • 伸缩 PEEK管 6"×0.005" ID • 雾化气体连接线 Teflon 管 5 0'× 1/8 " 1/8 "铜螺帽和卡套 • 废液收集装置 T y g o n 排水管 4 '×3/8 " O D 5 0 0 m L 废液收集瓶 3/8 "铜螺帽 3/8 " Teflon 卡套 • 排气冷阱 排气管 5 0 0 m L 收集瓶 排气弯管接头
E L S D 2 0 0 0 有几种仪器控制方式可供选择 仪器参数直接显示在前面板上 并可通过前面板 上的触摸键和数字键盘直接控制 内置的软件可 提供一系列直观的屏幕用于存储和编辑最多十种 方法 设置声音报警 故障继电器 和满量程电 压设置 及诊断测试和排障功能 E L S D 2 0 0 0 亦 能用仪器附带的控制软件或 AllChrom Plus 软件 通过计算机来操作
ELSD 2000 提供当今最先进的蒸发光散射检 测技术 雾化器经重新设计进一步提高耐用性 数字气体流量计令用户可直接从面板上或者通过 PC 机调节气体流量 现在有两种操作模式供用 户选择 撞击器开 Impactor On 和撞击器关
I m p a c t o r Off 撞击器关模式最适用于在高有 机含量的流动相或者高含水量/低流量的流动相
高效液相色谱蒸发光散射法
高效液相色谱蒸发光散射法是一种常用的检测方法，主要用于检测样品中的挥发性组分。
其原理是利用高效液相色谱的分离能力，将样品中的组分分离，然后通过蒸发光散射检测器进行检测。
蒸发光散射检测器的工作原理是当样品通过蒸发器时，其中的挥发性组分会蒸发为气体，然后通过喷嘴散射成小液滴。
这些小液滴会散射光线，产生光散射现象。
通过测量光散射的强度，可以确定样品中挥发性组分的浓度。
相比其他检测方法，高效液相色谱蒸发光散射法的优点包括对样品无破坏、灵敏度高、适用范围广等。
该方法可以用于检测各种样品中的挥发性组分，如食品、药品、环境等。
需要注意的是，在使用高效液相色谱蒸发光散射法时，需要注意样品的处理和分离条件的优化，以保证检测结果的准确性和可靠性。
同时，该方法也需要定期进行校准和清洁维护，以确保其性能的正常和稳定。
蒸发光散射检测器原理
蒸发光散射检测器原理
蒸发光散射检测器是一种常用于分析物质蒸发过程中微粒的传感器。
它利用光散射原理检测气体中微粒的浓度和粒径分布。
其原理如下：
1. 光源发射：蒸发光散射检测器通常采用激光或LED等光源发射出单色或宽光谱的光。
2. 光束传输：通过合适的光学元件，将光束聚焦并引导到待测气体的蒸发区域。
3. 光粒子相互作用：当光束遇到气体中的微粒时，微粒与光发生散射。
散射光会以不同的角度散射出去。
4. 光散射收集：散射光由特定的光学元件（例如透镜）集中，并传输到光散射检测器中。
5. 信号检测：光散射检测器接收到散射光信号后，通过光电二极管或其他光敏元件将光信号转化为电信号。
6. 信号处理：电信号经放大、滤波和采样等处理后，可利用计算机或其他设备进行信号分析和数据处理。
7. 微粒浓度和粒径计算：根据散射光的特征，可以通过一定的算法计算出气体中微粒的浓度和粒径分布。
蒸发光散射检测器通过测量散射光的强度和角度分布，可以实
时监测并分析气体中微粒的变化情况。
它广泛应用于大气环境监测、燃煤排放检测、工业生产过程中的颗粒物控制等领域。
蒸发光散射检测器
蒸发光散射检测器蒸发光散射检测器（evaporative light scattering derector ELSD）是 20 世纪 90年代出现的最新型的通用检测器，但 是对于许多色谱工作者来说，它仍是一个新产品。
第一台 ELSD 是由澳大利亚的 Union Carbide研究实验室的科学家研 制开发的，并在80 年代初转化为商品，80 年代以激光为光源的第二代 ELSD 面世，通过不断设计提高了ELSD 的操作 性。
蒸发光散射检测器的出现为没有紫外吸收的样品的样品组分的检测提供了新的手段。
现在 ELSD 越来越多地作为 通用型检测器用于高效液相色谱、超临界色谱逆流色谱中。
一、检测原理蒸发光散射检测器的工作原理如下：样品从色谱柱后流出，进入检测器后，经历了雾化、流动相蒸发和激光束 检测三个步骤。
样品色谱柱流出液进入雾化器形成微小液滴，与通人的气体（通常是氮气，有时也用空气）混合均匀， 经过加热的漂移管，蒸发 除去流动相，样品组分形溶胶，用强光或激光照射气溶胶，产生光散射，用光电二极管检测 散射光。
I=кm或 IgI=bIgm+Igк式中 к 和 b 为蒸发室（漂移管）温度、雾化气体压力及流动相性质等实验条件有关的常数二、仪器结构ELSD 一般都是由三部分组成，即雾化器、加热漂移管和光散射池。
如图 1220 所示。
雾化器与分析柱出口直接相连， 柱洗脱液进入雾化器针管，在针的未端，洗脱液和充入的气体（通常为氮气）混合形成均匀的微小液滴，可通过调节 气体和流动相的流速来调节雾化器产生的液滴的大小。
漂移管的作用在于使气溶胶中的易挥发组分挥发，流动相中的 不挥发成分经过漂移管进入光散射池。
在光散池中，样品颗粒散射光源发出的光经检测器检测产生光电信号。
图 1220 ELSD 结构示意图目前，已有多种商品化的蒸发光散射检测器，如 SEDERE 的 SEDEX55/75，Alltech Associates 的 Alltech800/LTA 和 Alltech2000/LTA; Waters 的 Waters2420 ELSD 等，目前，各厂家的ELSD 所采用的光源除 Alltech800/2000 使用 670nm 激光二极管外，其余均使用卤素灯。
蒸发光散射检测器的原理及优势索福达M300S
蒸发光散射检测器的原理及优势索福达M300S一、ELSD的工作原理M300S ELSD检测对像主要是针对无紫外吸收和紫外吸收很弱的化合物。
蒸发光散射检测器(Evaporative Light Scattering Detector,ELSD)是一种通用型检测器，它由4部分组成，即雾化器，加热漂移管，光散射池，光源和检测器。
ELSD的检测工作原理主要包括雾化、蒸发和光散射及其检测3个过程：（1）雾化过程：雾化器与分析柱出口直接相连，经色谱柱分离的组分随流动相进入雾化器针管，在针管的末端，洗脱液和通入的气体(通常为高纯氮气，有时是空气)混合喷成均匀的微小液滴(包含流动相和样品的气溶胶)，可通过调节气体和流动相的流速来调节雾化器产生的液滴的大小。
（2）蒸发过程：气溶胶进入加热漂移管，其中易挥发成分（流动相）被蒸发，溶质形成极细的雾状颗粒。
（3）光散射及其检测过程：不挥发样品颗粒和蒸气通过漂移管进入光散射池，在光散射池中，用强光或激光照射气溶胶，产生光散射，用光电二极管检测散射光，产生电信号，信号与样品的质量成比例关系。
二、影响M300S ELSD检测的因素1、漂移管温度：漂移管温度对基线水平和噪音的影响没有明显的规律性，温度过低，流动相得不到充分挥发，使基线水平较高；盐的加入会提高这一温度，温度升高，流动相蒸发趋向完全，信噪比上升。
但温度太高会使流动相沸腾，增加背景噪音，同时可能导致溶质的部分气化，使信号变小，从而损失了灵敏度，降低信噪比。
当溶剂蒸发需要高热时，要升高操作温度，但是温度低一些更好，这有助于得到较大颗粒，提高散射光的强度。
故最优温度应为在流动相(包括其中所含的盐)基本挥发的基础上，产生可接受噪音的最低温度。
不同的流动相有不同的漂移管合适的设定温度。
2、流动相组成：一般来说，采用ELSD检测时，流动相的挥发性越好，方法的灵敏度越高。
中性物质的分析，其流动相一般能满足要求。
但绝大多数酸碱化合物的检测都需要缓冲盐，而缓冲盐的挥发性、纯度及浓度将直接影响到ELSD检测的基线水平、基线漂移程度及噪音大小。
高效液相-蒸发光散射检测法
高效液相-蒸发光散射检测法
高效液相-蒸发光散射检测法（Evaporative Light Scattering Detection，ELSD）是一种常用的色谱检测技术。
它适用于一
些无紫外吸收或发射特性的样品分析，如脂类、天然产物、易挥发物、高分子聚合物等。
ELSD的原理是将溶液通过液相色谱柱进行分离后，进入一个
加热器中蒸发，然后将蒸发物与激光束相互作用产生光散射，并通过光散射角度的测量来检测样品的浓度。
ELSD的检测器
由激光器、反射镜、光散射角度测量系统和光电探测器等组成。
当样品中的化合物散射光束时，光散射角度与样品浓度成正比。
相比于其他检测技术，ELSD具有以下优点：
1. 不受样品的紫外吸收或发射特性影响，对样品种类无限制；
2. 适用于高灵敏度的检测，可以检测低至微克甚至纳克级的物质；
3. 可以对挥发性物质进行检测，不需要对样品进行前处理或衍生化处理；
4. 不受溶剂极性的限制，适用于多种溶剂系统；
5. 对于复杂样品可以进行定性和定量分析。
因此，ELSD技术在药物分析、食品分析、环境监测和高分子
材料研究等领域中具有广泛的应用价值。
它能够提供可靠的分析数据，并且对于一些分析方法来说是不可或缺的。
蒸发光散射检测器ELSD
蒸发光散射检测器（ELSD）的原理及特点蒸发光散射检测器（Evaporative Light-scattering Detector）是通用型检测器，可以检测没有紫外吸收的有机物质，如人参皂苷、黄芪甲苷等。
1993才由Alltech公司商业化生产。
一、ELSD原理:洗脱液的雾化——流动相的蒸发——含有待测物的剩余颗粒的光散射检测恒定流速的色谱仪（高效液相、逆流色谱、高效毛细管电泳等）洗脱液进入检测器后，首先被高压气流雾化，雾化形成的小液滴进入蒸发室(漂移管，drift tube)，流动相及低沸点的组分被蒸发，剩下高沸点组分的小液滴进入散射池，光束穿过散射池时被散射，散射光被光电管接收形成电信号，电信号通过放大电路、模数转换电路、计算机成为色谱工作站的数字信号——色谱图。
当载气从雾化室把液滴运送到加热漂多管时，蒸发开始。
在加热漂移管溶剂被除去，产生微粒或纯溶质的小滴，为了维持颗粒大小的均匀性，在这个步骤中尽量采用低的温度是相当重要的。
此外，低温蒸发增强溶质结晶化，溶质颗粒越大，检测光散射的强度就越大。
还有，这已被清楚的证明，相同大小的固体颗粒比液体颗粒对散射光更有效。
在高的温度下，太剧烈的溶剂挥发会导致颗粒的大小不均匀，或者抑制结晶的形成，反过来又影响液体散射过程。
在这个阶段，洗脱液颗粒或液滴从加热漂移管出来进入检测池，散射入射光从光源到达这里。
散射光通过光检测器（光电倍增管或光电二极管）加以定量。
光检测器产生的电信号与通过检测池的颗粒数量和大小成比例。
在Chromachem检测器，通过居中在可见区的多色光源（卤素灯）产生入射光束。
这入射光束集中在光检测池的中间，使光检测器的灵敏度最优化。
光检测器是强大的光电倍增管，与入射光束成120。
使检测响应信号达到最强。
散射光束通过双层聚光镜集中在光电倍增管的中间。
通过与入射光束同轴的光阱来防止入射光进入光电倍增管。
二、特点1.洗脱液需要雾化，所以雾化气流的纯度和压力会影响检测器的信噪比。
蒸发光散射检测器原理
蒸发光散射检测器原理1.蒸发过程蒸发是一种材料从液相向气相的转变过程。
在蒸发过程中，液体表面上的分子吸收能量，逐渐破坏液体分子间的引力，克服表面张力，从而脱离液体表面进入气相。
蒸发速率受到多种因素的影响，包括温度、压力、表面形态、液体性质等。
2.光散射原理光的散射是指光线在穿过介质时，由于介质中微小的不均匀性（包括密度、折射率、粗糙度等的变化），而改变方向。
光散射可以分为弹性散射和非弹性散射。
弹性散射是指光子的能量不发生改变，非弹性散射则是指光子的能量发生改变。
在液体表面蒸发的过程中，光线穿过气液界面时会与气相和液相中的微观颗粒相互作用，从而引起散射。
这种散射将产生一个与表面液滴的形态和纳米级颗粒大小相关的光散射模式。
通过分析和测量这些光散射模式，可以推算出液体表面上的颗粒数量和分布，进而得到液体蒸发速率的信息。
3.蒸发光散射检测器的结构光源通常是一束强度稳定的激光器，用于产生入射光束。
入射光通过经过调制的腔体表面，并与蒸发过程中的颗粒和分子相互作用。
被散射的光通过光学系统聚焦到一个探测器上，该探测器产生电信号。
散射信号检测系统用于接收探测器产生的信号，并进行处理和分析。
通常采用光电倍增管、光电二极管等敏感器件来将光信号转化为电信号，然后对电信号进行放大、滤波和数字化等处理。
4.工作原理在测量过程中，首先将待测材料放置在样品腔体中，并通过真空或惰性气体环境控制实验条件。
然后光源激发，在腔体表面产生可见光的散射。
被散射的光线通过光学系统聚焦到探测器上。
探测器测量散射光的强度，并将其转化为电信号。
这个信号与样品腔体中的颗粒的分布和密度密切相关。
通过对信号进行分析和处理，可以得到液体蒸发速率的信息。
5.应用领域此外，蒸发光散射检测器还可以用于评估液体和固体表面的稳定性，研究表面活性剂和润湿剂的效果，以及研究液滴的形态和分布等方面。
它的应用有助于提高材料的生产效率、质量控制和产品改进。
蒸发光散射检测器原理
蒸发光散射检测器原理
蒸发光散射检测器（ECD）是一种常用于气相色谱仪的检测器，
它通过检测气相色谱柱中的化合物，实现对样品成分的分析。
蒸发
光散射检测器的原理主要包括蒸发器、光源、检测器和信号处理系统。
首先，样品气体从色谱柱中进入蒸发器，蒸发器中的温度通常
较高，使得样品中的化合物被蒸发成气态。
然后，蒸发后的气体进
入光源区域，光源发出的光线照射到气体中的分子上，被照射的分
子会发生光散射现象。
光散射是指光线在碰撞后改变方向的现象，
这种现象会使得气体中的分子发出散射光。
接着，散射光被检测器
接收并转换成电信号，信号处理系统对电信号进行处理和分析，最
终得到样品成分的浓度和峰面积等信息。
蒸发光散射检测器的原理主要依赖于气体中分子的光散射特性，因此其检测灵敏度较高。
与其他检测器相比，蒸发光散射检测器对
化合物的检测范围较宽，可以检测到不同类型和结构的化合物。
此外，由于其检测原理不依赖于化合物的紫外吸收特性，因此对于一
些没有紫外吸收特性的化合物也能够进行准确的检测。
在实际应用中，蒸发光散射检测器常用于对空气、环境污染物、食品添加剂、医药品等进行分析检测。
其原理简单、检测灵敏度高、适用范围广等特点，使得它成为气相色谱仪中常用的检测器之一。
总之，蒸发光散射检测器通过蒸发、光散射、检测和信号处理
等步骤，实现对气相色谱柱中化合物的检测和分析。
其原理简单、
检测灵敏度高、适用范围广，是一种常用的检测器，广泛应用于环
境监测、食品安全、医药分析等领域。
蒸发光散射检测器原理
蒸发光散射检测器原理
蒸发光散射检测器是一种常用于大气颗粒物检测的仪器，它利用颗粒物对光的
散射特性来进行检测和分析。
蒸发光散射检测器的原理主要包括光源、颗粒物散射、检测器和数据处理四个方面。
首先，蒸发光散射检测器的光源通常采用激光器或LED等光源，这些光源能
够产生高强度、单色、方向性好的光束，为后续的颗粒物散射提供良好的光源条件。
其次，当光束穿过大气中的颗粒物时，会发生散射现象。
颗粒物的大小和形状
会影响散射光的强度和方向，通过测量散射光的强度和角度分布，可以得到颗粒物的信息，如大小、浓度等。
然后，检测器是蒸发光散射检测器中至关重要的部分，它能够接收并测量颗粒
物散射的光信号。
常用的检测器包括光电二极管、光电倍增管等，这些检测器能够将光信号转换为电信号，并进行放大和处理。
最后，数据处理是蒸发光散射检测器原理中的关键环节，通过对检测到的光信
号进行处理和分析，可以得到颗粒物的相关参数，如浓度、大小分布等。
常用的数据处理方法包括傅里叶变换、多普勒变换等，这些方法能够有效地提取颗粒物的特征信息。
综上所述，蒸发光散射检测器通过光源、颗粒物散射、检测器和数据处理四个
方面的原理，能够对大气颗粒物进行准确的检测和分析，为环境监测和大气污染防治提供了重要的技术手段。
希望本文能够对蒸发光散射检测器的原理有所帮助。
蒸发光散射检测器原理
蒸发光散射检测器原理蒸发光散射检测器（Evaporative Light Scattering Detector，简称ELSD）是一种常用的色谱检测器，主要用于对非挥发性、非吸收性或难于检测的化合物进行定量分析。
ELSD的原理基于样品蒸发后所产生的散射光强度，通过测量样品中散射光的强度来实现对化合物的检测和定量。
ELSD的工作原理如下：1.环境气氛：ELSD中的样品通过蒸发器被转化为气态，然后进入和环境气氛相互作用的区域。
为了获得较强的光散射信号，通常使用较高的柱温和较低的环境压力。
2. 光散射：样品中的分析物在环境气氛中形成微小颗粒，当入射光通过这些颗粒时，会发生光散射。
根据Mie理论，散射光的强度与颗粒的大小、形状和折射率的相关性较强。
小的颗粒、高的折射率和大的折射率差异将导致更强的光散射信号。
3.探测器：ELSD中的探测器是一个光电器件，能够转换光散射光子到电子信号，并输出相应的电压信号。
输出信号的强度与入射光的强度成正比。
4.敏感度提高：为了提高ELSD的检测灵敏度，通常采用背景补偿方法。
通过同时测量背景散射和样品散射信号，并在信号处理中减去背景散射光，可以有效地消除背景噪声。
ELSD的优点和应用领域：1.高通量：ELSD适用于高通量的分析，因为它可以适应大量样品流量。
2.无需色谱柱：由于ELSD不基于化学反应或吸收现象，因此无需特定的分离柱，适用于各种色谱方法。
3.可用性：ELSD适用于各种化合物，包括有机化合物、大分子和生物分子等，具有广泛的应用领域。
4.无需标准品：ELSD不需要外部标准品来进行定量分析，可以减少标准品的使用和准备的成本。
5.定量精度：ELSD具有较高的定量精度和重现性，可用于定量分析和研究。
ELSD是一种常用的色谱检测器，其原理基于化合物在环境气氛中的蒸发和光散射。
ELSD具有高通量、适用于各种化合物和无需标准品进行定量分析的优点，因此在药物分析、天然产物分析、生物医学研究等领域得到广泛应用。
蒸发光检测器原理
蒸发光检测器原理蒸发光检测器是一种常用的分析仪器，主要用于检测气体或液体中的各种化合物。
其原理是利用样品中的化合物在高温下蒸发并产生光信号，通过检测这些光信号来分析样品中的成分。
蒸发光检测器在化学、环境、生物等领域有着广泛的应用，下面将详细介绍其原理及工作过程。
蒸发光检测器的原理基于化合物在高温下蒸发产生光信号的特性。
当样品进入蒸发室时，通过加热使样品中的化合物蒸发，蒸发的化合物通过气流带到光检测器中。
在光检测器中，化合物会被激发产生特定波长的光信号，这些光信号经过光学系统的处理后被转化为电信号。
最终，这些电信号被放大并转化为检测信号，用于分析样品中的成分。
蒸发光检测器的工作过程可以分为样品进样、蒸发、光检测和信号处理四个步骤。
首先，样品被注入蒸发室，然后通过加热使样品中的化合物蒸发。
蒸发的化合物随气流进入光检测器中，在光检测器中被激发产生光信号。
光信号经过光学系统的处理后被转化为电信号，然后被放大并转化为检测信号，用于分析样品中的成分。
蒸发光检测器有着许多优点，首先，它具有较高的灵敏度，能够检测到样品中极微量的化合物。
其次，蒸发光检测器具有较好的选择性，能够准确地分析样品中的成分。
此外，蒸发光检测器还具有较快的分析速度和较宽的线性范围，适用于不同浓度范围内的样品分析。
在使用蒸发光检测器时，需要注意一些问题。
首先，样品的进样流速和蒸发温度需要进行合理的设定，以保证化合物能够充分蒸发并产生光信号。
其次，光检测器的灵敏度和稳定性需要进行定期的校准和维护，以保证分析结果的准确性和可靠性。
总之，蒸发光检测器是一种常用的分析仪器，其原理是利用样品中的化合物在高温下蒸发并产生光信号，通过检测这些光信号来分析样品中的成分。
蒸发光检测器具有灵敏度高、选择性好、分析速度快和线性范围宽的优点，适用于化学、环境、生物等领域的样品分析。
在使用时，需要注意合理设置进样流速和蒸发温度，并定期校准和维护光检测器，以保证分析结果的准确性和可靠性。
简述蒸发光散射检测器的工作原理
蒸发光散射检测器是一种常用于研究材料表面的仪器，它能够通过测量光的散射来获得材料的表面形貌和结构信息。
本文将对蒸发光散射检测器的工作原理进行简要的介绍，并通过事实举例来说明其应用。
一、引言蒸发光散射检测器是一种基于光学原理的检测器，它利用光的散射现象来研究材料的表面形貌和结构。
该检测器广泛应用于材料科学、物理学、化学等领域，对于研究材料的表面性质具有重要意义。
二、蒸发光散射现象蒸发光散射是指当光通过材料表面时，由于材料表面的不均匀性或微观结构的存在，光会发生散射现象，即光的传播方向发生改变。
这种散射现象可以通过蒸发光散射检测器来测量和分析，从而获得材料表面的形貌和结构信息。
三、蒸发光散射检测器的工作原理蒸发光散射检测器主要由光源、光学系统和探测器组成。
首先，光源发出一束光线，经过光学系统的聚焦和调节，使光线照射到待测材料的表面。
当光线照射到材料表面时，由于材料表面的不均匀性或微观结构的存在，光会发生散射现象。
散射光线会被光学系统收集，并聚焦到探测器上。
探测器会将收集到的散射光信号转化为电信号，并经过放大和处理后输出。
通过分析探测器输出的信号，可以得到材料表面的形貌和结构信息。
例如，当材料表面存在微观凹凸结构时，散射光的强度和方向会发生变化，通过测量和分析这些变化，可以获得材料表面的形貌信息。
四、蒸发光散射检测器的应用举例蒸发光散射检测器在材料科学和表面物理研究中有着广泛的应用。
以下是一些应用举例：1. 表面粗糙度测量：通过测量散射光的强度和方向，可以获得材料表面的粗糙度信息。
这对于研究材料的表面质量和加工工艺具有重要意义。
2. 薄膜生长监测：在薄膜生长过程中，散射光的强度和方向会随着薄膜的厚度和结构变化。
通过监测散射光的变化，可以实时控制薄膜的生长过程，提高薄膜的质量和性能。
3. 界面结构研究：材料的界面结构对于材料的性能和应用具有重要影响。
通过分析散射光的强度和方向，可以研究材料界面的结构和相互作用，为材料设计和应用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

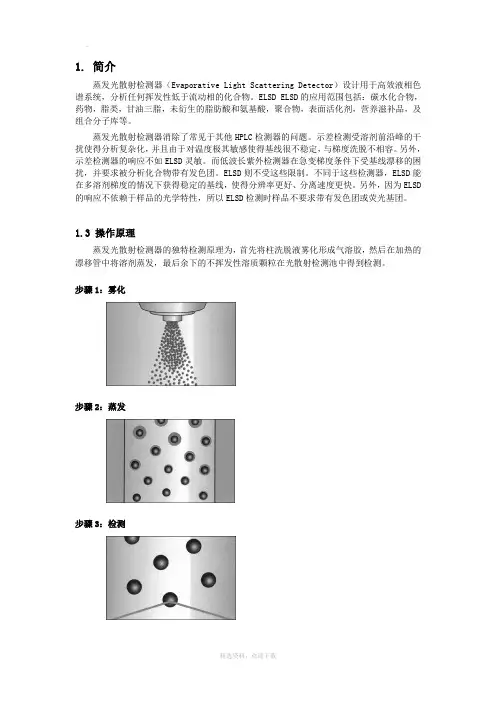

蒸发光散射检测器(ELSD)3300 原理与操作一.操作原理蒸发光散射检测器的独特检测原理包括以下三个步骤:首先将柱洗脱液雾化形成气溶胶,然后在加热的漂移管中将溶剂蒸发,最后余下的不挥发性溶质颗粒在光散射检测池中得到检测。
雾化(Nebulization)：雾化(Nebulization) 经HPLC 分离的柱洗脱液进入雾化器, 在此与稳定的雾化气体(一般为氮气)混合形成气溶胶。
气溶胶由均匀分布的液滴组成,液滴大小取决于分析中采用的气体流量.气体流量越低形成的液滴越大,液滴越大则散射的光越多,从而提高了分析灵敏度,但是越大的液滴在漂移管中越难蒸发。
每种方法均存在产生最佳信号噪音比率的最优化气体流量。
流动相流速越低要求适当雾化的气体流量也越低。
用内径为2.1mm 的微径柱代替内径为4.6mm 标准型分析柱,能大大降低流动相流速,因而提高分析的灵敏度。
蒸发(Evaporation)：蒸发(Evaporation) 气溶胶中挥发性成分在加热的不锈钢漂移管中蒸发.为特定应用设置适当的漂移管温度,取决于流动相组成和流速,以及样品的挥发性.高有机含量流动相比高含水量流动相要求蒸发的漂移管温度低。
流动相流速越低比流动相流速越高要求蒸发的漂移管温度越低。
半挥发性样品要求采用较低的漂移管温度,以获得最佳灵敏度.最佳温度需要通过观察各温度时的信号噪音比率来确定。
在ELSD 3300 漂移管中,距离雾化器3 英寸处有一个PTFE 涂层的不锈钢撞击器.气溶胶与撞击器相遇,大的液滴从废液管排出。
余下的液滴从撞击器周围通过并经过漂移管进入到光散射检测池被检测。
除去大的液滴就允许在低温模式下操作ELSD3300,适用于分析半挥发性样品。
流动相和雾化气体中的非挥发性杂质会导致噪音。
采用高品质的气体,溶剂和挥发性缓冲液(经过过滤的) ,会很大程度上降低基线噪音.若流动相没有完全挥发会导致基线噪音上升。
仔细选择设置检测器的参数保证流动相完全挥发。
检测(Detection)：检测(Detection) 悬浮于流动相蒸汽中的样品颗粒从漂移管进入到光散射检测池。
在检测池中,样品颗粒散射激光光源发出的光而蒸发的流动相不散射。
散射光被硅光电二极管检测,产生电信号输送模拟信号输出端口, 被用于模拟输出的数据采集.。
ELSD 3300 光路元件的先进设计为您的HPLC 分析提供了优异的灵敏度。
二.软件界面指导 (Navigating the Software Interface)3300 软件界面的特点是位于液晶显示屏左上角有一个可展开的菜单。
下面的部分将详细描述这个软件菜单.2.1 主菜单(Main Screen)操作界面是在仪器使用期间显示的主界面。
主界面为当前载入方法提供如下信息: 1. 谱图(Chart):当处于"运行"和"清洁"模式时，谱图显示被激活,界面显示谱图长度可达60min.2.方法名称(Method Name) :当前载入方法的名称.3.温度(Temperature):漂移管温度的设定值和实际读数,用"℃"表示。
温度范围是从25 至120℃.。
注: 漂移管共有两个加热区, 分别位于漂移管前端和后端。
主界面显示的是这两个区的平均值。
4.模式(Mode):检测器的当前模式( "待机" "运行""加热"或"清洗" , )5.平衡指示(Equilibrating Indicator): 如果检测器是"运行" 模式而温度和气体流速没有达到它们的设定值,主界面将在"模式"状态旁显示"平衡中" , 直到达到了平衡的设定值. 达到平衡的条件是: 漂移管前端和后端以及光学模块的温度值必须在设定值的 1.5℃偏差范围之内;气体流速必须在设定值的0.3 L/min 偏差范围内;温度和气体流速必须达到设定值要求至少60 秒后, "平衡中"的提示信息才会消失.6.时间模式改变提醒: (TimedMode Change Reminder ) (not shown) 如果设定了一个定时模式的改变, 在模式状态的旁边将显示对此事件的提醒. 在仪器上发生的任何错误将显示在屏幕的右下角.7.气体流速(Gas Flow):气体流速的设定值和实际读数,用L/min 表示。
气体流速范围是从0.0 至4.0L/min.8.增益(Gain):当前增益的设定.可选择的增益值是1,2,4,8 和16.增益设在1 时信号不放大,在增益里, 每增加一倍增益, 就在原来设置上信号放大两倍。
9.信号输出(Signal Output):当仪器处在"运行" 或"清洁"模式时,才显示用"mV"表示的信号. 当仪器处于"待机"或"加热"模式时,不显示输出信号.如果输出值超过 2.5 伏,信号输出将读为"高" ,如果信号输出降到-500 毫伏以下,将读为"低" Run Time): 如果一个方法已经开始运行, 其运行时间显示在右上角. 时间值一直保持直到停止方法运行.三。
启动程序1. 按2.4 部分所述安装检测器,接通电源和流路连接.2. 打开 ELSD 3300 电源开关.3. 打开雾化气体气源开关.小心调节压力.设定气体压力在 65 到 80psig 之间.4. 当操作屏幕出现时,按二部分所述建立方法和设置.5. 将检测器设为"运行"模式( "操作"/"模式" /"运行". )6. 等待检测器平衡. "平衡中(Equlibrating)"的指示将显示在 "模式" 旁边屏幕的左下角, "直到漂移管上部""漂移管下部""光池"和"气体流量"达到其设定值.7.一旦检测器平衡,记录只有气体打开时的基线 10-15 分钟,观察前面板上显示的以及色谱图上的信号输出.基线必须是稳定,低噪音.噪声应在 2mV 之内.8. 如果基线不稳定和/或漂移,检测器可能需要更长的平衡时间.9.如果噪音比预期的大, 您可能需要做光源测试来确定激光或者电路是否有问题. 关于光池自检详情请参见光池测试部分.四．光池测试光池测试(Optics Test)1. 在测试开始前,确认输入气体压力设置于65-80psig之间.确保气源和ELSD3300 的进气口连接.2. 关闭流动相.等待几分钟使仪器稳定.3. 在软件界面中,选择"维护"/"测试"/"光池测试"并按"输入"键.将会显示"光池测试" 界面: 结果失败:激光关时噪音过大失败:激光开和关时差值太大光池测试结果原因电路故障光池需要清洗电路故障失败:激光开和激光或其它电关时差值太小路故障失败:激光开时噪音太大光池需要清洗电路故障4.测试需要 60 秒.将出现计时条指示测试所需剩余时间.5.在测试期间会进行下列步骤: .激光关闭,让检测器在增益值为 1 下稳定. .激光关闭时,收集最小信号,最大信号,和信号平均值. .打开激光,让检测器稳定. .激光打开时,记录最小信号,最大信号,和信号平均值. .测量激光开和关之间的差值及激光信号的偏离值 .显示测试结果.6.要通过"光池测试"要求: .激光"开"/"关"的差值必须在 0.5-80mV 范围内 .激光"关"的稳定性必须在 1.5mV 之内 .激光"开"的稳定性必须在 1.5mV 之内7.测试完成,按"完成"返回到主界面, 或按"测试" 重复测试.8.如果测试失败, 参考下面的表格, 光源测试结果" " , 提供可能的失败信息和解决办法.五.光池加热测试(Optics Heating Test)1. 在运行 "光池加热测试" 检测器必须处于前, "运行"模式并且加热器已平衡好.2.在软件中,进入"维护"/"测试"/"光池加热测试"并按"输入"键.将出现测试界面:3. 按"测试"运行"光池加热测试" .测试需要 1 秒钟完成.显示结果界面.4. 通过测试要求: ."光池模块"的温度必须是漂移管设定温度的 90% (+/-2%)5.如果测试失败,参考下面的表格, "光池加热测试结果" ,可能的原因和解决办法. 光池加热测试结果结果失败原因解决办法检测器处于"待机" 使检测器进入 "运行" 模式模式,经过平衡后再重复测试检测器仍在平衡中等检测器平衡之后再重复测试热阻丝烧断. 与格雷斯技术支持联系光池模块加热器, 与格雷斯技术支持联传感器或其它电路系故障六.诊断基线噪音(Diagnosing Baseline Noise)导致基线噪音的原因很多.利用下面的表格, "诊断基线噪音" ,有助于判断噪音的来源. 从表格中"A"开始诊断噪音,按表格向下排查,直到断定基线噪音的来源. 诊断基线噪音症状A 噪音来自于色谱柱: .色谱柱连接着 .流动相开着 .雾化器气体开着 .激光开着结果: 与色谱柱断开后噪音消失B 噪音来自流动相: .色谱柱连接着 .流动相开着 .雾化器气体开着 .激光开着结果:泵停止后噪音消失 1 当前设定的漂移管温度和气体流速不能使流动相完全蒸发.按照 4.6 部分所述的优化程序重新优化漂移管温度和气体流速 2 或雾化器,漂移管和/或光池可能污染了.清洗程序参考 5.1-5.4 部分 3 流动相或许有颗粒污染.过滤当前使用的流动相或更换新配制且过滤过的流动相. 4 流动相存在过量气泡.对流动相脱气. 5 泵也可能是噪音来源.检查泵是否有脉冲.确保泵已经完全清除气泡. 如需要时在加入脉冲阻尼器.检查泵的阀和垫圈,必要时更换. 1 气源可能被微粒污染.更换质量更好,纯度更高的气体. 2 雾化器,漂移管和/或光池可能需要清洗.详情参考 5.1-5.4 部分. 解决步骤中有硅胶颗粒或其他填料流出.更换此污染的色谱柱C 噪音来自气体: .色谱柱断开 .流动相关闭 .雾化气开着 .激光开着结果:雾化气体关闭噪音消失D 噪音来自光池: .色谱柱断开 .流动相关闭 .雾化气开着 .激光开着结果:激光关闭后噪音消失E 噪音来自电路 .色谱柱断开 .流动相关闭 .雾化气关闭 .激光关闭结果: 在上述条件下基线噪音仍然存在1 光池可能需要清洗.清洗程序参考 5.4 部分.2 检查数据通讯电缆是否造成噪音.3 检查光阱是否有冷凝物.移开光阱的详情参考 5.4 部分电路故障.与格雷斯技术支持联系.。
