就像桌面级主机一样在拆解前会将左右两侧的机箱挡板给卸下拆解笔记本也是要从机身底部的挡板开始不同笔记本的构造和布局都不一样不过ideapad Y460机身底部设计的比较人性化合理的布局模式再搭配每个块挡板上标注的硬件小图标能够让我们很容易找到硬件的所在位置同样也给我们拆解带来了方便
先卸下ideapad Y460机身背部的挡板部分
通过我们快速的卸下部分硬件的挡板后大家可以看到位于机身左上角的是插槽右边则是扩展插槽和无线网卡模块而位于机身左下方的则是整机主要的散热区域其中包括了散热风扇、导热铜管而机身的正中间是IntelHM55的芯片和条插槽在插槽的右边是DVD刻录

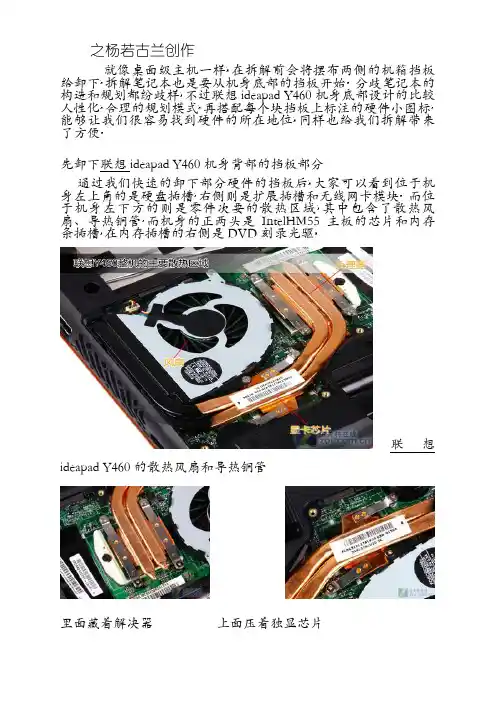

ideapad Y460的散热风扇和导热铜管
里面藏着解决器下面压着独显芯片
首先看到的是位于机身左下方的散热区域ideapad Y460采用了两道铜管的导热方式最后再通过散热风扇将硬件产品的温度吹出在风扇的右边是解决器下方是独显
的芯片不过它们都是固定在导热铜管之下这方导热铜管能够更好地将它们释放的热量导出
暴露在外的解决器插槽和独显芯片
IntelCore i5 430M解决器原来长这样
表面还残留散热硅脂的独显芯片
我们接着将风扇和铜管卸下后可以看到32nmIntelCore i5 430M的解决器和独显的芯片其中32nm解决器的基板上拥两颗核心左边的为45nm的图形核心这里面不仅内置了显存芯片还内置了电脑I-E 控制器、控制器和DMI总线控制器也可以说其实就是一颗整合型北桥芯片而右边的才是32nm的解决器核心同时我们也列出了ATI Mobility Radeon HD5650独显的芯片
详细的简述完ideapad Y460整机主要的散热区域后我们再来一起看看其它的硬件在解决器的右边是两道OS条插槽最大支持8GB的容量同时ideapad Y460标准了单条2GB的所以还是给我们提供了较大的升级空间不过就目前来说在32bit的Windows 7操作系统下2GB的容量已经足够满足我们日常解决的需要了
上标准的两道OS条插槽(最大支持8GB)
ideapad Y460的插槽
方面ideapad Y460采用了320GB 7200RPM SATA-II7200RPM相比之前5400RPM的在理论读取速度上就提升了20~30%之间再搭配Intel全新平台的优势在读取速度上又了较大量度的提升如果部分朋友感觉320GB的空间不够用自己可以很轻松地更换容量更大的SATA
扩展插槽的接口模式和IntelHM55的芯片
的右边就是IntelHM55的芯片对Intel新平台了解的朋友们应该知道在新平台中由于解决器构架的改变引入了先进的QPI总线概念同时45nm的图形核心内又集成了北桥芯片部分功能所以新平台在技术上将原来的三芯片(北桥+南桥+解决器)改变为双芯片(电脑H+解决器)进行工作这样也效的减少了数据传输和交换的时间
ideapad Y460的无线网卡和扩展插槽的特写
位于机身右边的是无线网卡这里要记住无线网卡的连接线是白上黑下的连接方式同时也减少后期组装时出现错误的连接从而也避免了无线网卡无法解决的事情发生而在无线网卡前面是一个扩展插槽我们较为熟悉的TSi加速技术就是通过这个接口连接一个SSD固态来处理方案的根据官方透露在近几个月内将正式发布自主加添SSD的TSi加速技术
很轻松的就能卸下不过并不支持其它的扩展外接能力
ideapad Y460的电池插槽这里的小螺丝在拆解和组装时都非常的重要
在插槽的后面一颗螺丝我们只要将它拧下后就能很轻松地卸下DVD刻录不过这个插槽并不向部分品牌的商务笔记本那样还具备着其它扩展能力而位于机身背面最底部的是电池插槽在下面的拆解过程中这里的螺丝也必须要拧掉
在接下来的拆解过程中我们将部分硬件挨个的拆卸下来并且也都进行了局部的特写方便大家进一步了解笔记本硬件的特征其中包括了Intel解决器、尔必达条、日立320GB、DVD刻录、散热风扇、导热铜管和触控条挡板
ideapad Y460的拆解下来的部分核心硬件
ideapad Y460 SATA接口的DVD刻录
尔必达(ELPIDA)2GB DDRIII-1066条
日立 320GB 7200RPM SATA-II
ideapad Y460的导热铜管和风扇的特写
这就是让ideapad Y460发挥多重趣味功能的硬件
在开始拆解笔记本挡板时首先卸下的是位于460操作区域顶部的触控条挡板在拆卸时一定要轻轻的抬起然后在将上排线接口上的黑色小卡扣掀起这样就能够轻松的拉出挡板上的排线当左右两边的排线都拉出后就可以将触控条挡板完全卸下了
在卸下触控条挡板的同时我们将抬起将背面中间处的排线以同样的方式拆卸下一步就可以拆卸操作区域的整个挡板了这里最需要注意的是每根线路的梳理不要解决工具去撬动边缘首先将JBL专业音响和触控板的排线都取出然后将穿梭在挡板上的传输线取出再将左右两边固定JBL音响单元的螺丝拧掉后轻轻拿出音响注意一定要轻取供电的连接线最后再卸下整个操作区的挡板就变得比较容易了
ideapad Y460操作区域的拆解实物
这么小的音响单元同样可以发出震撼的音效
这么小的音响单元同样可以发出震撼的音效
虽然我们看到的JBL专业级音响单元并不算大但是整体并不是那种干涩、单薄的类型三频分布较为均衡其中中频较为饱满圆润而中高频的部分就表现的非常好比较适合回放现场版录制音频文件和演唱会
ideapad Y460操作区域的背面外观
ideapad Y460触控板背部的外观全貌
从整个操作区域挡板背部外观来看ideapad Y460的用料较为一般不过做工方面就显得更加精细些其中在底部的中间处是触控板和左右按键的芯片而这里的排线不仅卡扣的非常紧密同时外面还用一层胶带进行了固定
