2017山东理工大学电气控制与PLC作业作业
电气控制与PLC应用第一次作业
20. ( 单选题 ) 控制工作台自动控制往返的控制电器是( )。(本题5.0分)
A、 空气开关
B、 时间继电器
C、 行程开关
D、 接触器
学生答案：C
标准答案：C
解析：
得分：5
A、 串联
B、 并联
C、 混联
D、 都可以
学生答案：A
标准答案：A
解析：
得分：5
15. ( 单选题 ) 行程开关是主令电器的一种,它是( )。(本题5.0分)
A、 手动
B、 保护
C、 控制
D、 保护和控制
学生答案：D
标准答案：D
解析：
得分：5
16. ( 单选题 ) 动力电路的电源电路一般绘成( )。(本题5.0分)
1. ( 单选题 ) 操作数K2X0表示( )。(本题5.0分)
A、 从X0到X2的位元件。
B、 从X0 到X7的位元件组成的8位数据。
C、 从X0 到X17的位元件组成的18位数据。
D、 从X0 到X17的位元件组成的16位数据。
学生答案：B
标准答案：B
解析：
得分：5
2. ( 单选题 ) 将电量或非电量的物理量信号转化为电磁力或使输出状态发生阶跃变化的是( )。(本题5.0分)
A、 上传图片
B、 上传图片
C、 上传图片
D、 上传图片
学生答案：C
标准答案：C
解析：
得分：5
11. ( 单选题 ) PLC在运算结果有进位时，（ ）一定接通。 (本题5.0分)
A、 M8029
B、 Ｍ8020
C、 Ｍ8021
D、 Ｍ8022
学生答案：D
标准答案：D
大工17春《可编程控制器》大作业题目及要求2
网络教育学院《可编程控制器》大作业题目：学习中心：层次：高中起点专科专业：年级：年季学号：学生姓名：三相异步电动机的Y--△起动PLC控制一、可编程序控制器概述可编程序控制器（Programmable Logic Controller），简称PLC，是在继电顺序控制基础上发展起来的以微处理器为核心的通用的工业自动化控制装置。
（一）PLC的发展史1968年美国通用汽车公司（GM）首先公开招标，对控制系统提出的要求为：a、它的继电控制系统设计周期短，更改容易，接线简单成本低；b、它能把计算机的功能和继电器控制系统结合起来；c、系统通用性强。
1969年美国数字设备公司（DEC）根据上述要求，研制出世界上第一台PLC，并在GM公司汽车生产线上首次试用成功，实现了生产的自动化。
其后日本、德国等相继引入，可编程序控制器迅速发展起来，但是主要应用于顺序控制，只能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。
随着电子技术和计算机技术的迅猛发展，PLC的功能也越来越强大，更多地具有计算机的功能，所以又简称PC（PROGRAMMABLE CONTROLLER），但是为了不和PERSONAL COMPUTER混淆，仍习惯称为PLC。
目前PLC已经在智能化、网络化方面取得了很好的发展，并且现今已出现SOFTPLC，更是PLC 领域无限的发展前景。
（二）可编程序控制器的功能特点1.逻辑控制 PLC具有逻辑运算功能，能够进行与、或、非等逻辑运算，可以代替继电器进行开关量控制。
2.定时控制为满足生产控制工艺对时间的要求，PLC一般提供时间继电器，并且计时时间常数在范围内用户编写程序时自己设定，并且在PLC 运行中也可以读出、修改，使用方便。
3.计数控制为满足计数的需要，不同的PLC提供不同数量、不同类型的计数器。
4.步进顺序控制步进顺序控制是plc最基本的控制方式。
是为有时间或运行顺序的生产过程专门设置的指令，在前道工序完成之后，就转入下一道工序，使一台PLC可作为多部步进控制器使用。
电气控制与PLC习题、测试题与答案资料全
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。

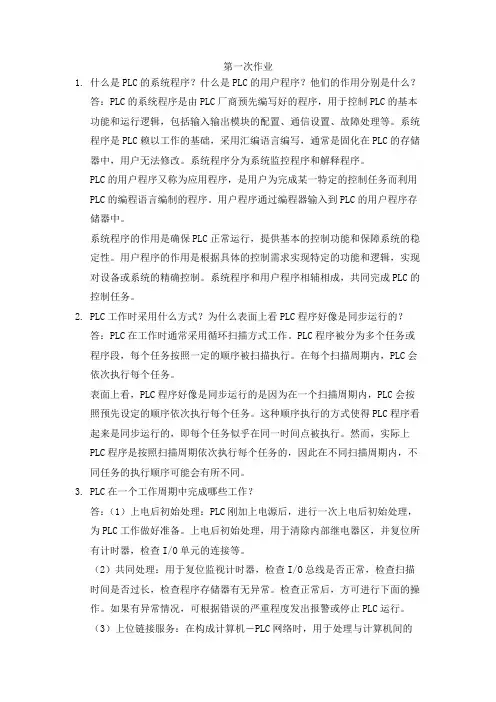

山东大学PLC第一次作业
第一次作业1.什么是PLC的系统程序？什么是PLC的用户程序？他们的作用分别是什么？答：PLC的系统程序是由PLC厂商预先编写好的程序，用于控制PLC的基本功能和运行逻辑，包括输入输出模块的配置、通信设置、故障处理等。
系统程序是PLC赖以工作的基础，采用汇编语言编写，通常是固化在PLC的存储器中，用户无法修改。
系统程序分为系统监控程序和解释程序。
PLC的用户程序又称为应用程序，是用户为完成某一特定的控制任务而利用PLC的编程语言编制的程序。
用户程序通过编程器输入到PLC的用户程序存储器中。
系统程序的作用是确保PLC正常运行，提供基本的控制功能和保障系统的稳定性。
用户程序的作用是根据具体的控制需求实现特定的功能和逻辑，实现对设备或系统的精确控制。
系统程序和用户程序相辅相成，共同完成PLC的控制任务。
2.PLC工作时采用什么方式？为什么表面上看PLC程序好像是同步运行的？答：PLC在工作时通常采用循环扫描方式工作。
PLC程序被分为多个任务或程序段，每个任务按照一定的顺序被扫描执行。
在每个扫描周期内，PLC会依次执行每个任务。
表面上看，PLC程序好像是同步运行的是因为在一个扫描周期内，PLC会按照预先设定的顺序依次执行每个任务。
这种顺序执行的方式使得PLC程序看起来是同步运行的，即每个任务似乎在同一时间点被执行。
然而，实际上PLC程序是按照扫描周期依次执行每个任务的，因此在不同扫描周期内，不同任务的执行顺序可能会有所不同。
3.PLC在一个工作周期中完成哪些工作？答：（1）上电后初始处理：PLC刚加上电源后，进行一次上电后初始处理，为PLC工作做好准备。
上电后初始处理，用于清除内部继电器区，并复位所有计时器，检查I/O单元的连接等。
（2）共同处理：用于复位监视计时器，检查I/O总线是否正常，检查扫描时间是否过长，检查程序存储器有无异常。
检查正常后，方可进行下面的操作。
如果有异常情况，可根据错误的严重程度发出报警或停止PLC运行。
电气控制及PLC习题及答案
电气控制及P L C习题及答案Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT习题及答案《电气控制及PLC应用》第一部分电气控制部分项目一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）什么是自锁试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。
即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。
这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
这样互相牵制，起到一定的逻辑作用。
这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型试写出各种熔断器的型号。
熔断器在电路中的作用是什么答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。
其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。
6．熔断器有哪些主要参数熔断器的额定电流与熔体的额定电流是不是一样（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

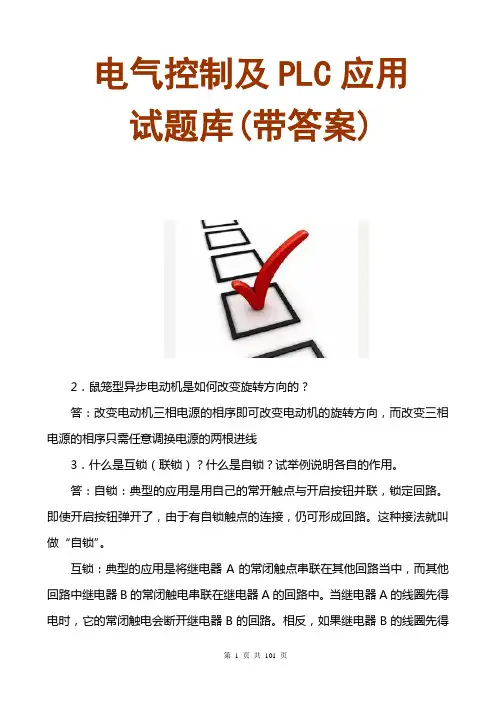

2017电气控制与PLC应用技术试题及答案(共100页)
电气控制及PLC应用试题库(带答案)2．鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）？什么是自锁？试举例说明各自的作用。
答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。
即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。
这种接法就叫做“自锁”。
互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
这样互相牵制，起到一定的逻辑作用。
这种接法就叫“互锁”。
4．低压电器的电磁机构由哪几部分组成?答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型？试写出各种熔断器的型号。
熔断器在电路中的作用是什么？答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。
其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。
6．熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一样？（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。
8．交流接触器主要由哪几部分组成？简述其工作原理。
答：1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
2017山东理工大学电气控制与PLC作业作业
内容:
电动机采用制动措施的目的是为了停车平稳。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:8题型:是非题本题分数:10
内容:
梯形图中，与左母线相连的只能是各元件的触点或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:9题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:5题型:是非题本题分数:10
内容:
接触器不具有欠压保护的功能。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:6题型:是非题本题分数:10
内容:
累加器可以用来向子程序传递参数，也可以从子程序返回参数。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
内容:
梯形图中，与右母线相连的只能是线圈或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:3题型:是非题本题分数:10
内容:
PLC的运算和控制中心是微处理器。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:4题型:是非题本题分数:10
内容:
当电源失电时，定时器与计数器均复位。
1、错
2、对
本题得分:0
题号:10题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
在控制线路中，如果两个动合触点串联，则它们是___关系。
山东理工大学plc试题
电气控制与PLC试卷一、填空题（将正确答案填入下列空白处，每题1分，共10分）电磁式电器电磁机构和执行机构组成。
1. 触点系统的结构形式有桥式触点、指形触点。
桥式触头分为点面2. 工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
3. 交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。
4. 热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
5. 熔断器主要作为电路的短路保护元件。
6. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。
7. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8. PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9. 按PLC物理结构形式的不同，可分为整体式和模块式两类。
10. PLC常用的编程语言有：梯形图、指令表、高级语言。
低压断路器：触头，灭弧装置各种脱扣和操作机构。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1. 电磁机构中，吸引线圈的作用是：（A ）A. 将电能转化成磁场能量B. 将磁场能转化成电能2. 用来分断或接通控制电路的是交流接触器的（A ）A. 辅助触点B. 主触点3. 电磁式交流接触器和交流继电器的区别是：（B ）A. 交流接触器有短路环，而继电器没有B. 交流接触器有主、辅助触点之分，而继电器没有C. 没有区别4. 下列对PLC输入继电器的描述正确的是：（A ）A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ）A. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点6. 中间继电器的电气符号是：（C ）A. SBB. KTC. KAD. KM7. 自动空气开关的电气符号是：（B ）A. SBB. QFC. FRD. FU8. 下列对PLC软继电器的描述，正确的是：（A ）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确9. OR指令的作用是：（D ）A. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接10. 用于驱动线圈的指令是：（D ）A. LDB. ANDC. ORD. OUT三. 判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）1. 电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。
电气控制与PLC
2.S7-200系列PLC中有哪些软继电器？各类软继电器的主要功能是什么？
二、试简述如图1所示控制线路的工作原理。（共10分）
三、设计一个长延时电路，输出Q0.0在输入I0.2接通2周后接通。（10分）
共3页第1页
山东理工大学《电气控制与PLC》试卷纸
山东理工大学《电气控制与PLC》试卷纸
（B）卷学年第二学期班级：姓名：学号：
…………………………………装……………………………订…………………………线………….………………………………
适用专业
考核性质
考试
开卷
命题教师
于桂音
考试时间
100分钟
题号
一
二
三
四
五
六
七
八
九
十
十一
总分
得分
评阅人
复核人
一、简答题（每小题5分，共10分）
（2）M2能单独停车。
（3）M1、M2均能点动。
九、试拟制一主电路和控制线路，按下起动按钮后KM1线圈吸引，经20S后KM2线圈吸引，经10S后KM2线圈释放，同时KM3吸引。经15S后，KM2线圈再次吸引，再经35S后，KM1、KM2、KM3线圈均释放。（10分）
十、根据所给指令表绘出梯形图（10分）
5 LDN I0.1 14 SCRE23 ASO.4 32 LD I0.5
6 SCRT S0.2 15 LSCR S0.324 AI0.4
7 SCRT S0.4 16 LD SM0.0 25 S S0.6，1
8 SCRE 17 = Q0.3 26 R S0.3，1
四、试绘出三相异步电动机“正—停—反”的正反转控制线路。（10分）
电气控制及PLC练习及答案
电气控制及PLC练习及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3、时间继电器：一种触头延时接通或断开的控制电器。
4、星形接法：〔A〕三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：〔C〕三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁构造电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：〔A〕异步电动机调速中，改变定子极对数的调速方法。
12、变频调速：〔C〕异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流(1200 )V以下、直流( 1500 )V以下的电器。
2、熔断器是由( 熔体和熔管 )两局部组成的。
3、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为( I≥〔1.5~2.5〕INmax+∑IN ) 。
4、时间继电器是一种触头( )的控制电器。
延时接通或断开5、一般速度继电器的动作转速为( )r/min，复位转速为( )r/min。
120 1006、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。
三角形双星形7、通常电压继电器( )联在电路中，电流继电器( )联在电路中。
并 串8、在机床电气线路中异步电机常用的保护环节有( )、( )和〔 〕。
短路 、 过载 、 零压和欠压9、电气原理图设计的根本方法有〔 〕、〔 〕两种。
山东理工大学电气控制与PLC_试卷（含答案）
山东理工大学电气控制与PLC_试卷（含答案）（ A ）卷2009-2010 学年第一学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………适用专业自动化06选修考核性质考试开卷命题教师邓洪伟考试时间100分钟题号一二三四五总分得分评阅人复核人一、填空题（共15分）1、交流接触器的铁心使用硅钢片的目的是减少铁损，短路铜环的作用是便于散热。
2、继电器的返回系数是指释放值与吸合值之比。
3、热继电器是根据电流的热效应原理制成的。
4、PLC的工作方式是循环扫描加中断处理。
5、变量寄存器是否可以作辅助继电器使用？否（是、否）。
6、SM0.1作用是开启下一个周期。
7、累加器AC的位数为。
8、PLC的编程方法有三种，分别为梯形图，功能块图，逻辑表。
9、100ms定时器在每隔100ms 刷新。
10、电气控制线路设计方法分为经验和逻辑。
二、分析题(共10分)下图为转子绕组串电阻启动控制线路，其中KA1、KA2、KA3为欠电流继电器，试分析其工作原理。
共3页第 1页（A ）卷2009-2010 学年第一学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………三、转换题(每小题8分共16分)1、将下列梯形图转换成指令表2、将下列指令表转换成梯形图0 LD I0.0 1 AN T372 TON T37,53 LD T374 TON T38,5 5 LD T376 O M0.07 A I0.08 O I0.1 9 = Q0.010 LD I0.2 11 0 M0.012 A I0.0 13 = M0.014 LD I0.0 15 AN M0.016 = Q0.1共 3页第 2页山东理工大学《电气控制与PLC A》试卷纸（A ）卷2009-2010 学年第一学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………四、设计题(第一小题10分，第二小题20分，第三小题18分，共48分)1、供油泵向两处供油，油都达到规定油位时，供油泵停止供油，只要一处油不足，则继续供油，试利用继电-接触器设计其控制线路。
PLC电气控制大作业
摘要混凝土搅拌站已成为混凝土生产的主要场所，其称重配料环节作为混凝土生产过程中的关键环节，是影响混凝土质量的重要因素。
同时，控制系统的性能，对搅拌站的正常运行有着非常重要的影响。
首先，控制方案的优劣决定了搅拌站能否稳定可靠的运行；其次，控制策略的选取决定了搅拌站的生产效率与配料精度；再次，上位机监控软件的设计决定了人机交互的易用性和方便性。
因此，针对以上问题，本文主要进行了以下工作：(1)对课题背景及其研究的意义进行了介绍，对混凝土搅拌站的发展、分类及其组成结构进行了概述，重点对控制系统的方案进行了对比分析。
(2)确定控制系统方案，选用工控机和PLC的组合方案，同时对工控机、PLC、称重传感器、模数转换模块、重量变送器进行了选型，实现了控制系统总体设计。
(3)详细介绍了料斗秤的组成及工作原理，分析了动态称量过程的物理机理，在此基础上推导出称重配料过程的数学模型，并进行了计算机仿真。
“)针对系统断续、重复运动的特点，采用迭代学习控制算法对称量控制量进行不断的修正，使配料精度不断提高。
仿真结果表明，应用迭代学习控制算法可以取得满意的控制效果。
同时，针对实际应用过程中，设定值的改变对称量结果造成的波动影响，对称量控制量采取分段设置的方法，减小了配料精度的波动。
(5)利用面向对象的程序设计语言Delphi设计上位机监控软件，可实时监控系统的运行情况，同时具有生产数据的保存、查询，报表的生成、打印等功能。
最后对下位机的控制软件和上下位机之问的通讯功能进行了设计．关键词称重配料系统；混凝土搅拌站；迭代学习控制算法；监控软件第1章绪论1．1引言混凝土是由骨料(砂子、石子)、水泥、水、掺合料以及外加剂等原料按一定比例混合后搅拌而成，是建筑工程中应用最广泛的材料之一，其经济、技术指标对于整个建筑工程的质量和成本有着举足轻重的关系。
为了提高混凝土的强度，节约水泥和满足某种技术要求，各种原料必须严格按预先试验好的比例配合在一起．早期的混凝土主要由建筑工地自行生产，此种方式生产效率低、劳动强度大、噪声及粉尘污染严重，且质量波动较大。
电气控制与PLC任务工单
任务工单一 安装与调试三相电动机的点动正转控制线路按钮开关钮按又称控制按钮是一种接通或分断小电流电路的主令电器。
触头允许通过的电流较小．，主路中．手动发出控制信号。
按下时常闭触头先断开，然后常开触头闭合。
去掉外力后在恢复弹簧的作用下，常开触头断开，常闭触头复位。
按钮由按钮帽，复位弹簧，桥式动、静触头和外壳等组成。
一般为复合式．即同时具有常开、常闭触头。
常用按钮有LA 系列LAY1系列。
组合开关组合开关主要用来引入电源或控制小容量电动机作正反转全压起动，并在伏以下交流电路和伏以下的直流电路中接通和分断电路、换接电源和负载，另外还可以用来测量三相电压，调节电加热器的并联、串联等它具有多触头、多位置、体积小、性能可靠、操作方便、安装灵活等特点。
静触片、动触片是组合开关的主要部件，它是由形状不同的动触片和相等数量的形状相同的静触片组成，通过改变动触片的位置来控制电动机的正转、反转和停止。
常用组合开关有HZ10系列。
组合开符号熔断器熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路的保护电路。
熔断器串接于被保护电路中，当电路正常工作时，熔断器就相当于一根导线；当电路发生短路或严重过电流时快速自动熔断，从而切断电路电源，起到短路保护作用。
熔断器由熔断管（或座）、熔体以及外加填料等部分组成。
熔断器的型号熔断器的符号接触器 用于频繁地接通和断开大电流电路的开关电器。
当接触器线圈通电后，在铁芯中产生磁通及电磁吸力，此电磁吸力克服弹簧力使得衔铁吸合，带动触点机构动作，动断触点断开，动合触点闭合，互锁或接通线路；线圈失电或时，电磁吸力小于弹簧弹力，使得衔铁释放，触点机构复位。
触头系统：主触头、辅助触头电磁系统：动、静铁芯，灭弧系统：灭弧罩及灭弧栅接触器的型号接触器的符号线二、任务实施（一）为了完成任务，必须正确回答以下问题 1. 所用的交流接触器的线圈电压是 V 。
2. 查看电动机的名牌数据，电动机的型号是 。
电气控制与PLC应用习题和答案
《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。
电气控制与PLC作业(第一章和第二章)
第一章 常用低压电器作业P35 习题与思考题第1、2、3、4、5、6、8、9、12、13、16题1、何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？吸力特性：电磁吸力与气隙的关系曲线称为吸力特性。
近似地表示为：式中，F 为电磁吸力；B 为气隙磁感应强度；S为铁心截面积。
当S 为常数时， 式中，φ为气隙磁通（Wb ）对于交流电磁机构，当f 、N 和U 为常数时，φ为常数，则电磁吸力F 为常数，即F 与气隙δ大小无关。
实际上，考虑到漏磁通的影响，F 随气隙δ的减少略有增加。
其吸力特性如右图。
对于直流电磁机构，根据磁路欧姆定律得： 当外加电压U 和线圈电阻不变时，I 为常数，即电磁吸力F 与气隙δ的平方成反比。
其特性曲线如右图。
SB F 25104⨯=22φ∝⇒∝F B F fNU Nf E U 44.444.4==≈φφδμμδφ))((00S IN SINR IN m ===211δδφ∝⇒∝F反力特性：电磁机构使衔铁释放的力一般有两种：一种是利用弹簧的反力；一种是利用衔铁的自身重力。
吸力特性与反力特性间的配合关系：电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力；反之，则反力必须大于吸力。
2、单相交流电磁机构为什么要设置短路环，它的作用是什么？三相交流电磁铁是否装设短路环？单相交流电磁机构在工作中，衔铁始终受到反作用弹簧、触头弹簧等反作用力Fr 的作用。
尽管电磁吸力的平均值F 0大于Fr ，但在某些时候仍将出现Fat 小于Fr 。
当Fat 小于Fr 时，衔铁开始释放；当Fat 大于Fr 时，衔铁又被吸合，如此周而复始，从而使衔铁产生振动，发出噪声。
短路环把铁心中的磁通分为两部分，即不穿过短路环的φ1和穿过短路环的φ2，且φ2滞后φ1，使合成吸力大于反作用力，从而消除了振动和噪声。
三相交流电磁铁不需要装设短路环。
原因是三相交流电流之间的相位相差120°，其电流不会出现同时为0的情况，从而使合成的电磁吸力始终大于反作用力。
【精品】电气控制与plc 17章课后答案
第一章作业参考答案1.电磁式电器主要由哪几部分组成？各部分作用是什么?答：主要由触头、每户装置和电磁机构组成。
触头是执行部件通过触头的动作来接通或断开被控电路。
灭弧装置作用，熄灭电弧.电磁机构是电磁式低压电器的感测部件，作用是将电磁能量转换成机械能量，带动触头动作，从而实现电路的接通或分断.2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力.反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象.原因是:电磁机构在工作中,衔铁始终受到反力Fr的作用.由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开.磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
4。
常用的灭弧方法有哪些？答：多断点灭弧，磁吹式灭弧,灭弧栅，灭弧罩。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合？答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D、FU
标准答案:D
学员答案:
本题得分:0
题号:9题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是___。
A、接触器正常工作
B、接触器产生强烈震动
C、烧毁线圈
D、烧毁触点
标准答案:C
学员答案:
题号:7题型:是非题本题分数:10
内容:
电动机采用制动措施的目的是为了停车平稳。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:8题型:是非题本题分数:10
内容:
梯形图中，与左母线相连的只能是各元件的触点或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:9题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
A、等待工作方式
B、中断工作方式
C、扫描工作方式
D、循环扫描工作方式
标准答案:D
学员答案:
本题得分:0
本题得分:0
题号:10题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
在控制线路中，如果两个动合触点串联，则它们是___关系。
A、或逻辑
B、与逻辑
C、非逻辑与非逻辑
标准答案:B
学员答案:
本题得分:0
作业名称：电气控制与PLC作业2出卷人：SA
作业总分：100通过分数：60
起止时间：2017/11/3 14:26:59至2017/11/3 14:27:13
题号:3题型:是非题本题分数:10
内容:
三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:4题型:是非题本题分数:10
内容:
SL-200系列PLC中的软继电器有输入继电器、输出继电器、辅助继电器、顺序控制继电器。
标准答案:1
学员答案:
本题得分:0
题号:5题型:是非题本题分数:10
内容:
改变三相异步电动机转向的方法是改变定子绕组中电流的相序。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:6题型:是非题本题分数:10
内容:
笼型异步电动机降压起动控制方式有星形-三角形转换、自耦变压器降压起动和串电阻三种。
1、错
内容:
梯形图中，与右母线相连的只能是线圈或功能块。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:3题型:是非题本题分数:10
内容:
PLC的运算和控制中心是微处理器。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:4题型:是非题本题分数:10
内容:
当电源失电时，定时器与计数器均复位。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:7题型:是非题本题分数:10
内容:
CALL是转子程序调用指令,RET是子程序条件返回指令
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:8题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
自动空气开关的电气符号是___。
A、SB
B、QF
2、对
标准答案:2
学员答案:
本题得分:0
题号:7题型:是非题本题分数:10
内容:
指令表是使用最多的PLC编程语言
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:8题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
中间继电器的电气符号是___。
A、SB
B、KT
C、KA
D、KM
标准答案:C
内容:
绘制电气原理图时，电气应该是通电的状态，机械开关应该是接通状态。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:3题型:是非题本题分数:10
内容:
利用定时器的输入与输出触点就可以得到控制所需的延时时间。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:4题型:是非题本题分数:10
内容:
当电动机容量较大，起动时产生较大的冲击电流，会引起供电变压器二次电压下降，因此必须采用降压起动的方法。
标准答案:C
学员答案:
本题得分:0
作业名称：电气控制与PLC作业3出卷人：SA
作业总分：100通过分数：60
起止时间：2017/11/3 14:27:09至2017/11/3 14:27:13
学员姓名：1603011156学员成绩：0
标准题总分：100标准题得分：0
详细信息：
题号:1题型:是非题本题分数:11.11
内容:
PLC配有用户存储器和系统存储器两种存储器，前者存放固定程序，后者用来存放编制的控制程序。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:2题型:是非题本题分数:11.11
内容:
S7-200系列PLC程序末尾不需要END指令。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:3题型:是非题本题分数:11.11
本题得分:0
题号:9题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:11.11
内容:
手动控制电器是自动控制设备中不可缺少的器件，常用的有___。
A、转换开关
B、接触器
C、时间继电器
D、速度继电器
标准答案:A
学员答案:
本题得分:0
作业名称：电气控制与PLC作业4出卷人：SA
作业总分：100通过分数：60
以下不属于定时器指令的是___。
A、TON
B、TONR
C、TOF
D、CTU
标准答案:D
学员答案:
本题得分:0
题号:8题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:11.11
内容:
I/O模块是___的简称。
A、输入模块
B、输出模块
C、输入模块与输出模块
D、设备端口模块
标准答案:C
学员答案:
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:5题型:是非题本题分数:10
内容:
数据传送指令是将输入字节IN移至输出字节OUT，不改变原来的数值。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:6题型:是非题本题分数:10
内容:
ALD和OLD指令都是独立指令，他们不带任何元件号。
1、错
2、对
内容:
PLC使用___存储系统保存用户程序。
A、随机存储器RAM
B、只读存储器ROM
C、硬盘
D、闪存
标准答案:A
学员答案:
本题得分:0
题号:10题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:10
内容:
可以实现交流电机正反转自动循环控制的器件___。
A、空气开关
B、按钮
C、行程开关
D、凸轮开关
题号:1题型:是非题本题分数:10
内容:
SL-200系列PLC模块包括CPU、存储器、基本输入/输出点和电源等。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:2题型:是非题本题分数:10
内容:
在PLC梯形图中，输出继电器线圈可以并联，但不可以串联。
1、错
2、对
标准答案:2
学员案:
本题得分:0
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:6题型:是非题本题分数:11.11
内容:
S7-200型PLC输出负载类型可以是220V交流负载也可以是24V直流负载。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:7题型:单选题（请在以下几个选项中选择唯一正确答案）本题分数:11.11
内容:
学员姓名：1603011156学员成绩：0
标准题总分：100标准题得分：0
详细信息：
题号:1题型:是非题本题分数:10
内容:
PLC的CPU性能关系到PLC处理控制信号的能力与速度，它的主要任务是接收、存储由编程工具输入的用户程序和数据。
1、错
2、对
标准答案:2
学员答案:
本题得分:0
题号:2题型:是非题本题分数:10
起止时间：2017/11/3 14:27:16至2017/11/3 14:27:43
学员姓名：1603011156学员成绩：0
标准题总分：100标准题得分：0
详细信息：
题号:1题型:是非题本题分数:10
内容:
可编程控制器的表达方式只有梯形图。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:2题型:是非题本题分数:10
内容:
当I/O点数不够时，可通过PLC的I/O扩展接口对系统进行任意扩展。
1、错
2、对
标准答案:1
学员答案:
本题得分:0
题号:4题型:是非题本题分数:11.11
内容:
