半导体测试原理

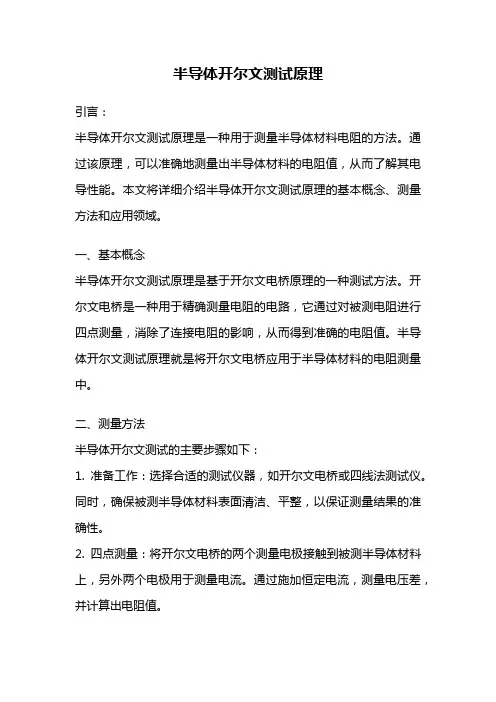

半导体开尔文测试原理
半导体开尔文测试原理引言：半导体开尔文测试原理是一种用于测量半导体材料电阻的方法。
通过该原理，可以准确地测量出半导体材料的电阻值，从而了解其电导性能。
本文将详细介绍半导体开尔文测试原理的基本概念、测量方法和应用领域。
一、基本概念半导体开尔文测试原理是基于开尔文电桥原理的一种测试方法。
开尔文电桥是一种用于精确测量电阻的电路，它通过对被测电阻进行四点测量，消除了连接电阻的影响，从而得到准确的电阻值。
半导体开尔文测试原理就是将开尔文电桥应用于半导体材料的电阻测量中。
二、测量方法半导体开尔文测试的主要步骤如下：1. 准备工作：选择合适的测试仪器，如开尔文电桥或四线法测试仪。
同时，确保被测半导体材料表面清洁、平整，以保证测量结果的准确性。
2. 四点测量：将开尔文电桥的两个测量电极接触到被测半导体材料上，另外两个电极用于测量电流。
通过施加恒定电流，测量电压差，并计算出电阻值。
3. 数据处理：根据测得的电阻值，进行数据处理和分析。
可以通过计算、绘制曲线等方式，进一步了解半导体材料的电导性能。
三、应用领域半导体开尔文测试原理在半导体材料研究和工业生产中有着广泛的应用。
主要包括以下几个方面：1. 材料研究：通过测量半导体材料的电阻，可以了解其电导性能和导电机制，为新材料的开发和研究提供重要数据。
2. 半导体器件测试：在半导体器件的生产过程中，需要对电阻进行测试，以保证产品质量和性能。
3. 故障分析：当半导体器件出现故障时，可以通过半导体开尔文测试原理来定位故障点，并进行修复。
4. 质量控制：对于批量生产的半导体材料或器件，通过半导体开尔文测试原理进行质量控制，可以保证产品的稳定性和一致性。
结论：半导体开尔文测试原理是一种准确测量半导体材料电阻的方法。
通过该原理，可以得到被测半导体材料的电阻值，进而了解其电导性能。
在半导体材料研究、器件测试、故障分析和质量控制等领域，半导体开尔文测试原理都有着广泛的应用前景。
通过不断的研究和发展，相信半导体开尔文测试原理将为半导体技术的进步和应用提供更多的支持。
半导体测试原理
半导体测试公司简介Integrated Device Manufacturer (IDM):半导体公司，集成了设计和制造业务。
IBM：（International Business Machines Corporation）国际商业机器公司，总部在美国纽约州阿蒙克市。
Intel：英特尔，全球最大的半导体芯片制造商，总部位于美国加利弗尼亚州圣克拉拉市。
Texas Instruments：简称TI，德州仪器，全球领先的数字信号处理与模拟技术半导体供应商。
总部位于美国得克萨斯州的达拉斯。
Samsung：三星，韩国最大的企业集团，业务涉及多个领域,主要包括半导体、移动电话、显示器、笔记本、电视机、电冰箱、空调、数码摄像机等。
STMicroelectronics：意法半导体，意大利SGS半导体公司和法国Thomson半导体合并后的新企业，公司总部设在瑞士日内瓦。
是全球第五大半导体厂商。
Strategic Outsourcing Model（战略外包模式）：一种新的业务模式，使IDM厂商外包前沿的设计，同时保持工艺技术开发Motorola：摩托罗拉。
总部在美国伊利诺斯州。
是全球芯片制造、电子通讯的领导者。
ADI：（Analog Devices, Inc）亚德诺半导体技术公司，公司总部设在美国，高性能模拟集成电路（IC）制造商，产品广泛用于模拟信号和数字信号处理领域。
Fabless:是半导体集成电路行业中无生产线设计公司的简称。
专注于设计与销售应用半导体晶片，将半导体的生产制造外包给专业晶圆代工制造厂商。
一般的fabless公司至少外包百分之七十五的晶圆生产给别的代工厂。
Qualcomm：高通，公司总部在美国。
以CDMA(码分多址)数字技术为基础，开发并提供富于创意的数字无线通信产品和服务。
如今，美国高通公司正积极倡导全球快速部署3G网络、手机及应用。
Broadcom：博通，总部在美国，全球领先的有线和无线通信半导体公司。
半导体的cp测试基本原理
半导体的cp测试基本原理半导体的电荷平衡性测试（CP测试）是一项用于评估半导体器件或集成电路的质量、稳定性和可靠性的重要测试手段。
它通过在不同的电压、电流条件下测量器件的电荷容量和电荷传输特性，来判断半导体器件是否具有良好的性能。
CP测试的基本原理可以归纳为以下几个步骤：1. 差分电荷测量：CP测试常使用差分放大电路来测量半导体器件的电荷。
差分放大电路由两个输入电极和一个输出电极组成，其中一个输入电极接入被测器件，另一个输入电极接入一个参考电极。
测量时，参考电极保持在稳定电位，而测量电极则受到器件的电荷变化影响。
2. 电荷注入：为了测量器件的电荷容量，需要在测量电极与参考电极之间施加一定的电压。
通过向测量电极施加脉冲电压或持续电压，将一定数量的电荷注入到器件中，并观察电容变化。
3. 电荷传输特性测量：通过在不同的电压条件下反复进行电荷注入和读取，可以测量器件的电荷传输特性。
即测量在不同电场下，电荷注入到器件中和从器件中释放的速度。
4. 数据分析与解释：通过分析测量数据，可以得到器件的电荷容量、电荷传输速率等参数。
通过比较这些参数与设计要求或标准值，可以评估器件的性能是否符合要求。
CP测试的关键是保证测量精度和一致性。
为此，在实际应用中，往往需要采取一系列措施来降低干扰和误差。
例如，可以对测量电路和测量设备进行校准和校验，使用差分放大器来提高信噪比，合理选择测量电压和电流范围，以及采取适当的滤波和抗干扰措施等。
需要注意的是，CP测试不仅仅适用于器件的生产过程中，也可以用于研发和故障分析。
通过对器件的电荷容量和传输特性的测量和分析，可以帮助改进设计、优化工艺和提高产品性能。
总之，半导体的CP测试是一项重要的质量评估手段，它通过测量半导体器件的电荷容量和传输特性，来评估器件的性能和可靠性。
通过合理选择测量参数和采取抗干扰措施，可以提高测试精度和一致性，为半导体器件的制造和应用提供可靠的数据支持。
半导体基本测试原理
半导体基本测试原理半导体是一种具有特殊电学特性的材料，在电子、光电子和光电子技术等领域具有广泛的应用。
半导体器件的基本测试主要包括单个器件的电学测试、晶体管的参数测试以及集成电路的功能测试等。
本文将从半导体基本测试的原理、测试方法和测试仪器等方面进行详细介绍。
1.电学测试原理：半导体器件的电学测试主要是通过电压和电流的测量，来判断器件的电学性能。
常见的电学测试有阻抗测量、电流-电压特性测试等。
阻抗测量通常使用交流信号来测试器件的电阻、电感和电容等参数，可以通过测试不同频率下的阻抗来分析器件的频率响应特性。
2.晶体管参数测试原理：晶体管是半导体器件中最常见的器件之一，其参数测试主要包括DC参数测试和AC(交流)参数测试。
DC参数测试主要通过测试器件的电流增益、静态工作点等参数来分析和评估器件的直流工作性能。
AC参数测试主要通过测试器件在射频信号下的增益、带宽等参数来分析和评估其射频性能。
3.功能测试原理：集成电路是半导体器件的一种，其测试主要从功能方面进行。
功能测试主要分为逻辑测试和模拟测试两种。
逻辑测试主要测试器件的逻辑功能是否正常，比如输入输出的逻辑电平是否正确，数据传输是否正确等。
模拟测试主要测试器件的模拟电路部分，比如电压、电流、频率等参数是否在规定范围内。
二、半导体基本测试方法1.电学测试方法：常用的电学测试方法包括直流测试和交流测试。
直流测试主要通过对器件的电流和电压进行测量来分析器件的基本电学性能，如电流增益、电压饱和等。
交流测试主要通过在不同频率下测试器件的阻抗来分析器件的频率响应特性，一般使用网络分析仪等仪器进行测试。
2.参数测试方法：晶体管参数测试主要使用数字万用表等测试仪器来测量器件的电流和电压，并通过计算得到相关参数。
AC参数测试一般使用高频测试仪器，如频谱分析仪、示波器等来测试器件在射频信号下的特性。
3.功能测试方法：功能测试一般通过编写测试程序，控制测试仪器进行测试。
逻辑测试的方法主要是通过输入特定的信号序列，对输出结果进行判断，是否与预期的结果相符。
四探针半导体粉末电阻率测试仪测试原理
四探针半导体粉末电阻率测试仪测试原理以四探针半导体粉末电阻率测试仪测试原理为标题的文章四探针半导体粉末电阻率测试仪是一种用于测量材料电阻率的仪器。
它采用了四个探针，通过测量材料电阻对电流的响应来计算出材料的电阻率。
下面将详细介绍这种测试仪的原理和工作过程。
我们需要了解什么是电阻率。
电阻率是材料对电流的阻碍程度的度量，通常用符号ρ表示，单位是Ω·m。
电阻率越小，材料的导电性越好。
而电阻则是电阻率与材料长度和横截面积的乘积，可以用来描述材料的电阻大小。
四探针半导体粉末电阻率测试仪通过将四个探针嵌入待测试的材料中，形成一个测量电流的电路。
其中两个探针用于施加电压，另外两个探针用于测量电流。
通过测量电压和电流的关系，就可以计算出材料的电阻率。
具体的测试过程如下：1. 首先，将待测试的材料放置在测试仪的测试台上，并将四个探针插入材料中。
为了确保测量的准确性，探针应该均匀分布在材料表面，并且彼此之间的距离应该足够远。
2. 接下来，通过测试仪的控制面板设置测量参数，包括施加的电压和测量的电流范围。
通常，电压的大小应该适中，既能够产生足够大的电流，又不会损坏材料。
3. 当设置好参数后，开始进行测量。
测试仪会自动施加电压，并通过另外两个探针测量电流。
根据欧姆定律，电流与电压和电阻之间的关系为I = V/R，其中I表示电流，V表示电压，R表示电阻。
通过测量电压和电流的值，可以计算出材料的电阻。
4. 测量完成后，测试仪会自动显示测得的电阻值，并可以将数据保存到计算机中进行后续分析和处理。
同时，测试仪还可以提供其他相关的参数，如电导率、导电型态等，以便更全面地评估材料的导电性能。
通过四探针半导体粉末电阻率测试仪，我们可以准确地测量材料的电阻率，从而了解材料的导电性能。
这种测试仪在材料科学、电子工程等领域有着广泛的应用，可以帮助研究人员评估材料的导电性能，优化材料的设计和制备过程。
总结起来，四探针半导体粉末电阻率测试仪是一种用于测量材料电阻率的仪器，它通过测量材料对电流的阻碍程度来计算出材料的电阻率。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移

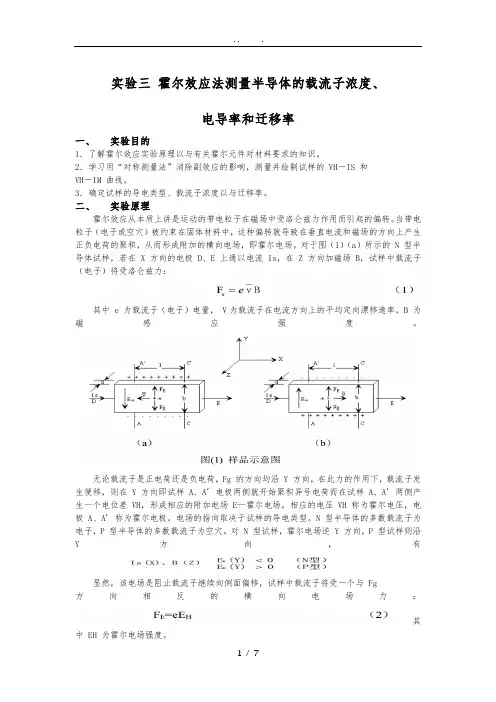

实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以与有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以与迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b，厚度为 d，载流子浓度为 n，则电流强度V Is 与的关系为由（3）、（4）两式可得即霍尔电压 VH（A、A´电极之间的电压）与 IsB 乘积成正比与试样厚度 d成反比。
半导体基本测试原理资料
半导体基本测试原理资料1.测试原理半导体器件的测试原理主要包括以下几个方面：(1)电性能测试：电性能测试主要是通过对器件进行电流-电压（I-V）特性测试来评估器件的电气性能。
通过在不同电压下测量器件的电流来得到I-V曲线，从而确定器件的关键参数，如导通电压、截止电压、饱和电流等。
(2)高频特性测试：高频特性测试主要是通过对器件进行射频（RF）信号测试来评估其在高频工作状态下的性能。
常用的高频特性测试参数包括功率增益、频率响应、噪声系数等。
(3)温度特性测试：温度特性测试主要是通过对器件在不同温度条件下的测试来评估其温度稳定性和性能。
常用的测试方法包括恒流源和恒压源测试。
(4)故障分析测试：故障分析测试主要是通过对器件进行故障分析来确定其故障原因和解决方案。
常用的故障分析测试方法包括失效分析、电子显微镜观察和射线析出测试等。
2.测试方法半导体器件的测试方法主要包括以下几个方面：(1)DC测试：DC测试主要是通过对器件进行直流电流和电压的测试来评估其静态电性能。
常用的测试设备包括直流电源和数字电压表。
(2)RF测试：RF测试主要是通过对器件进行射频信号的测试来评估其高频性能。
常用的测试设备包括频谱分析仪、信号源和功率计。
(3)功能测试：功能测试主要是通过对器件进行各种功能的测试来评估其功能性能。
常用的测试方法包括逻辑分析仪和模拟信号源。
(4)温度测试：温度测试主要是通过对器件在不同温度条件下的测试来评估其温度性能。
常用的测试设备包括热电偶和恒温槽。
3.数据分析半导体器件的测试结果需要进行数据分析和处理，以得到结果的可靠性和准确性。
常用的数据分析方法包括统计分析、故障分析和回归分析等。
(1)统计分析：统计分析主要是通过对测试结果进行统计和分布分析来评估器件的性能和可靠性。
常用的统计方法包括平均值、标准偏差和散点图等。
(2)故障分析：故障分析主要是通过对测试结果中的异常数据进行分析来确定故障原因和解决方案。
半导体物理实验讲义
霍尔系数测量中的几种负效应
a
等位面
M
N
I b
图3 不等势面电位差
（1）由于a、b电极处在不同的等位面，所以a、b之间存在 欧姆压降和霍耳电压；
（2）由于电极a、b和样品是不同材料，形成热电偶，因而 产生电流磁效应和热磁效应。
几种负效应
（1）爱廷豪森效应——电流磁效应
I、B方向如图1，将在y方向产生温度差Ta-Tb∝IB,从而在电极和
E EF EiS EF (Ei qVS )
qVB Ei EF ( p type) qVB Ei EF (n type)
E
qVS
qVB
qVS
k0T
ln
NA ni
E
qVS
qVB
qVS
k0T
ln
NA ni
( p type) (n type)
NSS(VS)转换成NSS(E) 读出C-V特性曲线上电容的最大值，根据：
三、实验方法
为了消除不等势电压降和各种负效应的影响，在测量 时，要顺次改变工作电流和磁场的方向，才能最终得 到霍尔电压
U UH1 UH2 UH3 UH4 4
实验二 高频光电导衰减法测量Si单晶少子寿命
少子寿命是少数载流子的平均生存时间。也表示
非平衡载流子衰减到原来的1/e所经历的时间。
11
1
(1)
CQ Cox CS CSS
1 11
(2)
CH Cox CS
CSS
Cox
Cox
1 CQ 1 Cox
1 CH 1
(3)
根据电容的定义，有：
CSS
dQSS dVS
（4）
令NSS为单位表面积、单位能量间隔内的界面态数（cm-2. eV-1）
半导体基本测试原理
对于SBD/FRD测试，以下测试项为IR参数：
1) IR
适用于单管芯及双管芯产品第一个管芯的反向电流测试；
2) ICBO 适用于双管芯产品第二个管芯的反向电流测试。
IR VCE
IR
ICBO
VCE
VCB
测试数据文件介绍(JUNO)
Juno机台测试数据文件：Juno测试机测试数据文件主要 有：
1. ＊.jdf ：原始测试数据，必须由Juno自带软件 “DfOpener”打开查看，且测试数据不能编辑或更改
基本测试原理
基本测试原理
半导体产品的不同阶段电学测试
测试种类 IC设计验证
生产阶段 生产前
在线参数测试（ PCM)
Wafer制造过 程中
硅片拣选测试（CP Wafer制造后 测试）
终测（FT）
封装后
测试描述
描述、调试和检验新的芯片设计，保证 符合规格要求
为了监控工艺，在制作过程的早期进行 产品工艺检验测试
产品电性测试，验证每个芯片是否符 合产品规格
使用产品规格进行的产品功能测试
CP测试主要设备 1. 探针卡（probe card） 探针卡是自动测试机与待测器件（DUT）之间的接口，在电学测试中 通过探针传递进出wafer的电流。 2. 探针台（prober) 主要提供wafer的自动上下片、找中心、对准、定位以及按照设置的步 距移动Wafer的功能，以使探针卡上的探针总是能对准硅片相应位置 进行测试。
3. 测试机（tester / ATE） 控制测试过程，可作为电压或电流源并能对输出的电压和电流进行测 量，并通过测试软件实现测试结果的分类（bin）、数据的保存和控制、 系统校准以及故障诊断。
CP测试主要过程
半导体温度传感器原理
半导体温度传感器原理
半导体温度传感器是一种利用半导体材料特性来测量温度的装置。
其原理是基于热电效应或者温度对半导体材料电学特性的影响。
1. 热电效应原理
半导体材料的导电性质随温度的变化而发生改变。
这种特性被称为热电效应。
利用热电效应，可以测量半导体材料与环境温度的差异。
具体而言，当一个半导体材料的两端温度不同时，电子在半导体中会随着温度梯度而从热端向冷端流动，从而形成了一个电势差。
以差分方式测量这个电势差，可以得到温度的信息。
2. 温度对电阻的影响原理
半导体材料的电阻随温度的变化而发生改变。
这种特性被称为正温度系数。
利用温度对电阻的影响原理，可以通过测量半导体材料的电阻变化来推断温度的变化。
一般情况下，半导体材料的电阻会随温度的升高而增加，这个关系可以通过电阻温度系数来表示。
通过测量半导体材料电阻的变化，可以计算出相应的温度。
综上所述，半导体温度传感器利用半导体材料特性与温度的关联，通过测量热电效应或电阻变化来获得温度信息。
这种传感器具有响应速度快、尺寸小、精度高的优点，在很多应用领域都被广泛采用。
半导体测试技术原理
半导体测试技术原理半导体测试技术在现代电子行业中起着至关重要的作用。
通过对半导体器件进行测试，我们可以确保其性能达到预期，提高产品质量和可靠性。
本文将介绍半导体测试技术的原理和常见的测试方法。
一、半导体测试技术的背景半导体器件是电子设备中的重要组成部分，由于其微小的尺寸和复杂的内部结构，其测试变得十分必要。
半导体测试技术的发展可以追溯到上世纪70年代，随着半导体技术的快速发展，测试技术也在不断演进。
现代半导体测试技术借助于先进的仪器设备和软件工具，可以对芯片、模块以及完整的电子系统进行全面的测试。
二、半导体测试技术的原理1. 功能测试功能测试是最基本的半导体测试方法之一。
通过输入不同的电信号和控制信号到被测设备中，检查其输出是否与预期相符。
这种测试方法可以进行诸如逻辑电路验证、数字信号处理器性能测试等。
2. 时序测试时序测试是针对时序敏感的半导体器件的一种测试方法。
通过对输入和输出信号的时序动态进行测量，验证器件在不同工作频率和时钟周期下的性能。
这种测试方法广泛应用于高速通信和计算领域，确保设备在各种工作条件下都能正常工作。
3. 功耗测试在半导体器件测试中，功耗测试是一项重要的指标。
功耗测试可以评估设备在不同工作负载下的能源消耗情况。
通过测量和监测设备的功耗，可以为电子设备的设计和优化提供重要的参考信息。
4. 温度测试温度测试是一种常见的半导体测试方法，可以评估设备在不同温度下的性能和稳定性。
由于半导体器件对温度敏感，温度测试能够帮助我们了解器件在极端环境下的表现，并为其设计提供改进方向。
三、半导体测试技术的常见方法1. 功能测试仪功能测试仪是半导体测试中常用的设备之一。
它可以通过模拟和数字信号源、传感器以及电源等设备，对半导体器件进行各种输入输出的测试，并记录测试结果。
2. 逻辑分析仪逻辑分析仪广泛应用于半导体器件测试中，可以对数字信号进行捕捉和分析。
通过监测和分析信号的特征，逻辑分析仪可以帮助我们了解器件的工作状态和性能。
半导体基本测试原理资料
半导体基本测试原理资料半导体器件的基本测试原理包括以下几个方面：四端测量、电流和电压的测试、频率响应测试、功率测试和温度测试。
四端测量是指通过四个测量引脚来测量器件的电阻、电压和电流等参数。
其中，两个接触引脚（即探头）用来加电流或电压，另外两个引脚用来测量电阻、电压或电流。
通过四端测量，可以避免因测量线路的阻抗对测试结果的影响，提高测量精度。
电流和电压的测试是常见的半导体器件测试方法。
电流测试通常使用万用表或特定的测试仪器来测量器件的电流流过行为，该测试方法主要用于了解器件的工作状态、特性和性能。
电压测试通常使用数字电压表或万用表来测量电压的大小，该测试方法可用于了解器件的工作电压、电源电压和信号电压等。
频率响应测试是指通过测试器件的输入和输出信号的频率响应来了解器件在不同频率下的响应情况。
频率响应测试通常使用函数发生器和示波器等仪器进行，通过改变输入信号的频率并测量输出信号的幅度和相位差等参数，可以了解器件在不同频率下的增益、相位和带宽等特性。
功率测试是指通过测试器件的功率消耗或功率放大等性能来了解器件的功耗情况。
功率测试通常使用功率计或功率放大器等仪器进行，在给定的输入信号下测量器件的功率消耗或输出功率，从而了解器件的能效和功率特性。
温度测试是指通过测试器件的温度变化来了解器件的热特性。
温度测试通常使用热电偶或红外测温仪等仪器进行，在器件工作时测量器件的温度变化情况，可以了解器件的散热性能和温度特性。
以上是半导体器件基本测试的几个方面，实际测试过程中可能会有更多的细节和内容，不同类型的器件测试方法也会有所差异。
在测试过程中，还需要注意仪器的精度和准确性，确保测试结果的可靠性和准确性。
半导体 浪涌测试原理与功能-概述说明以及解释
半导体浪涌测试原理与功能-概述说明以及解释1.引言1.1 概述半导体浪涌测试是一项关键的电子测试技术，用于评估和验证半导体器件在电压耐受性和稳定性方面的性能。
浪涌测试通过模拟电路系统中的瞬态过电压事件，能够检测半导体器件对电压峰值和持续时间的响应能力。
随着电子设备的不断发展和普及，电力供应系统中的浪涌电压和电流事件也越来越普遍和严峻。
这些浪涌事件可能由雷击、开关操作、电源故障或其他原因引起，会对电子设备和半导体器件造成损害。
因此，对于电子设备和半导体器件来说，具备良好的浪涌耐受性是至关重要的。
半导体浪涌测试旨在模拟和重现这些浪涌事件，以验证半导体器件在这些情况下的工作性能和稳定性。
通过施加一系列高能量、高峰值的脉冲电压，浪涌测试可以评估半导体器件在不同电压下的响应和反应时间。
通过这些测试，可以确定器件的最大耐受电压和其它性能指标，确保器件在实际的工作环境中具备可靠的性能。
半导体浪涌测试功能主要包括以下几个方面：1. 评估器件的抗浪涌能力：通过浪涌测试，可以确定半导体器件在浪涌电压或电流冲击下的能力，从而确定其抗浪涌性能和耐受能力。
2. 检测器件的响应速度：浪涌测试可以模拟各种浪涌事件，测试器件在不同电压峰值和持续时间下的响应速度，以评估其电路保护能力。
3. 评估器件的稳定性：通过浪涌测试，可以判断器件在不同浪涌事件下的工作稳定性和可靠性，为电子设备的设计和工作提供更多的保障。
4. 提高产品质量：半导体浪涌测试可以帮助制造商提前筛选和测试半导体器件，以确保产品的质量和可靠性，减少因浪涌事件引起的损害和故障。
总之，半导体浪涌测试是一项重要的技术手段，可为电子设备和半导体器件提供必要的保护和评估。
通过对器件的浪涌耐受性进行测试，可以确保其在实际工作中具备良好的性能和稳定性，提高产品的可靠性和质量。
1.2 文章结构文章结构部分的内容可以包括以下信息：文章结构部分旨在介绍本篇长文的整体结构安排，让读者能够快速了解文章的组织和内容安排。
半导体基本测试原理
半导体基本测试原理半导体器件是现代电子技术中不可或缺的一部分。
为了确保器件的质量和性能，需要进行半导体基本测试。
在这篇文章中，我们将探讨半导体基本测试的原理和方法。
第一个重要的原理是电流电压特性。
半导体器件的特性是通过当前和电压之间的关系来描述的。
通过测量器件在不同电压下的电流，可以了解其电流电压特性曲线。
这是测量和评估器件性能的基础。
其次，半导体基本测试还需要考虑器件的工作温度。
温度对于半导体器件的性能和可靠性有着重要影响。
因此，测试过程中需要控制器件的温度，并根据不同温度下的测试结果来判断器件的工作状态。
另一个重要的原理是频率响应。
对于一些特定的半导体器件，如放大器、振荡器等，其频率响应是评估其性能的关键。
通过在不同频率下测量器件的响应，可以了解其电性能和工作范围。
此外，半导体基本测试还需要考虑到噪声功率比、损耗和输入输出阻抗等因素。
这些因素能够反映器件的噪声性能、信号传输损耗和输入输出匹配等重要特性。
在实际的半导体基本测试中，通常会使用专门的测试仪器和测量技术。
基本测试仪器包括示波器、信号发生器、多用表等。
这些仪器可以用来测量电流、电压、功率、频率等参数，从而评估器件的工作状态和性能。
此外，还有一些特殊的测试方法和技术，如直流参数测试、射频参数测试、噪声测试和温度测试等。
这些测试方法和技术能够更加全面地评估半导体器件的性能。
总结起来，半导体基本测试的原理和方法涉及电流电压特性、频率响应、温度效应、噪声功率比、损耗和输入输出阻抗等因素。
通过使用专门的测试仪器和测量技术，可以对半导体器件的工作状态和性能进行评估。
这些测试对于保证器件的质量和性能，以及用户的信任和满意度具有重要意义。
半导体测试原理
半导体测试原理
半导体测试是一种评估半导体器件性能和可靠性的方法。
它通过对半导体器件进行一系列电学和物理测试，来确定其工作状态和质量特征。
半导体测试的主要目的是确保器件能够按照设计要求进行正常工作，并且能够在预期的环境下长时间稳定运行。
半导体测试通常包括以下几个方面：
1. 电学测试：这是半导体测试的核心部分。
通过对器件进行电流、电压、功率等电学参数的测量，可以评估器件的功能性能。
例如，通过测试电流特性，可以确定器件的静态和动态功耗；通过测试电压特性，可以了解器件的工作电压范围等。
2. 功能测试：这种测试主要是为了验证器件是否按照设计要求实现了各项功能。
这些功能可能包括逻辑门、存储器单元、模拟电路等。
通过输入特定的电信号，并观察输出信号，以确定器件是否正确执行了所需的功能。
3. 可靠性测试：这种测试用于评估器件在长时间使用和不同环境下的可靠性。
常见的可靠性测试包括温度循环测试、湿度测试、电热老化等。
通过模拟器件在实际使用中可能遇到的各种环境，可以预测其寿命和性能退化情况。
4. 外观检查：这是一种对器件外观进行检查和评估的测试。
通过目视检查、显微镜观察等方法，可以确定器件是否存在裂纹、磨损、划痕等表面缺陷。
这对于一些对外观要求较高的应用，
如汽车电子、消费电子等领域非常重要。
半导体测试原理基于电学和物理测试技术，通过对器件进行多种测试手段的组合，以全面评估器件的性能和可靠性。
测试结果将被用于判定器件是否合格，并进行进一步的工艺改进和性能调优。
最终目标是确保半导体器件的质量和可靠性，以满足不同领域应用的需求。
四探针方法测电阻率(原理公式推导)
2、打开电源并预热１小时。
3、极性开关置于上方，工作状态选择开关置于 “短路”，拨动电流和电压量程开关，置于 样品测量所合适的电流、电压量程范围。调 节电压表的粗调细调调零，使显示为零。
四探针法测量原理图
材料电阻率 V C
(1)
I
探针系数
20π
C 1 1 1 1 (2)
S1 S2 S1 S2 S2 S3
式中：S1、S2、S3分别为探针１与２，２与３，３ 与４之间距，用cm为单位时的值，S1=S2=S3=1mm. 每个探头都有自己的系数。C6.280.05单位cm。
<三> 仪器结构特征
• 数字式四探针测试仪主体部分由高灵敏 度直流数字电压表、恒流源、电源、DCDC电源变换器组成。为了扩大仪器功能 及方便使用，还设立了单位、小数点自 动显示电路、电流调节、自校电路和调 零电路。
• 仪器电源经过DC-DC变换器，由恒流源电路 产生一个高稳定恒定直流电流，其量程为 10μA、100μA、1mA、10mA、100mA，数值 连续可调，输送到１、４探针上，在样品上 产生一个电位差，此直流电压信号由２、３ 探针输送到电气箱内。具有高灵敏度、高输 入阻抗的直流放大器中将直流信号放大（放 大量程有0.2mV、2mV、20mV 、200mV、 2V），再经过双积分A/D变换将模拟量变换 为数字量，经由计数器、单位、小数点自动 转换电路显示出测量结果。
3、方块电阻测量，电流调节在4.53时，读出数 值10倍为实际的方块电阻值。
4、薄片电阻率测量：当薄片厚度>0.5mm时， 按公式（3）进行；当薄片厚度<0.5mm时， 按公式（4）进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 数字集成电路测试的基本原理
器件测试的主要目的是保证器件在恶劣的环境条件下能完全实现设计规格书所规定的功能及性能指标。 用来完成这一功能的自动测试设备是由计算机控制的。 因此，测试工程师必须对计算机科学编程和操作系统 有详细的认识。测试工程师必须清楚了解测试设备与器件之间的接口，懂得怎样模拟器件将来的电操作环境， 这样器件被测试的条件类似于将来应用的环境。
器件开发阶段的测试包括:
特征分析：保证设计的正确性，决定器件的性能参数;
产品测试：确保器件的规格和功能正确的前提下减少测试时间提高成本效率
可靠性测试：保证器件能在规定的年限之内能正确工作;
来料检查：保证在系统生产过程中所有使用的器件都能满足它本身规格书要求，并能正确工作。
制造阶段的测试包括:
目的：这是功能测试，地址解码和单元干扰的一个最基本最简单的测试向量。它还能检查连续地址错误 或者干扰错误，也通常用它作为时间测量时的向量。
Walking 向量:2n^2 行向量
执行方式：先对所有单元写 0,再读取所有单元。接下来对第一个单元写 1，读取所有单元，读完之后把 第一个单元写回 0。再对第二个单元写 1，读取所有单元，读完之后把第二个单元写回 0。依次类推，重复到 最后一个单元。等上述操作完成之后，再重复上述操作，只不过写入的数据相反。
第二节 直流参数测试
直流测试是基于欧姆定律的用来确定器件电参数的稳态测试方法。比如，漏电流测试就是在输入管脚施 加电压，这使输入管脚与电源或地之间的电阻上有电流通过，然后测量其该管脚电流的测试。输出驱动电流测 试就是在输出管脚上施加一定电流，然后测量该管脚与地或电源之间的电压差。
通常的 DC 测试包括 :
第三节 交流参数测试
交流参数测试测量器件晶体管转换状态时的时序关系。交流测试的目的是保证器件在正确的时间发生状 态转换。输入端输入指定的输入边沿，特定时间后在输出端检测预期的状态转换。
常用的交流测试有传输延迟测试，建立和保持时间测试，以及频率测试等。
传输延迟测试是指在输入端产生一个状态（边沿）转换和导致相应的输出端的状态（边沿）转换之间的 延迟时间。该时间从输入端的某一特定电压开始到输出端的某一特定电压结束。 一些更严格的时序测试还会 包括以下的这些项目：
存储单元短路：存储单元与电源或者地段路
存储单元开路：存储单元在写入时状态不能改变相邻单元短路：根据不同的短路状态，相邻的单元会被 写入相同或相反的数据地址
开路或短路：这种错误引起一个存储单元对应多个地址或者多个地址对应一个存储单元。这种错误不容 易被检测，因为我们一次只能检查输入地址所对应的输出响应，很难确定是哪一个物理地址被真正读取。
执行方式：对所有单元写 0。再对第一个单元写 1（基本单元），读取第二个单元, 然后返回来读取第一 个单元。再对第二个单元写 0，读第二个单元。接下来再在其它所有单元和基本单元之间重复这个操作。等第 一个单元作为基本单元的操作完成之后，再把第二个单元作为基本单元，再作同样的操作。依此类推，直到所 有单元都被当过基本单元。最后，再重复上述过程，但写入数据相反。
三态输出漏电 IOZ 是当管脚状态为输出高阻状态时，在输出管脚使用 VCC（VDD）或 GND（VSS）驱动时 测量得到的电流。三态输出漏电流的测试和输入漏电测试类似，不同的是待测器件必须被设置为三态输出状 态
转换电平(VIL，VIH)。转换电平测量用来决定器件工作时 VIL 和 VIH 的实际值。(VIL 是器件输入管脚从高 变换到低状态时所需的最大电压值，相反，VIH 是输入管脚从低变换到高的时候所需的最小电压值)。这些参 数通常是通过反复运行常用的功能测试，同时升高（VIL）或降低（VIH）输入电压值来决定的。那个导致功 能测试失效的临界电压值就是转换电平。这一参数加上保险量就是 VIL 或 VIH 规格。保险量代表了器件的抗 噪声能力。
圆片测试：在圆片测试中，要让测试仪管脚与器件尽可能地靠近，保证电缆，测试仪和器件之间的阻抗匹 配，以便于时序调整和矫正。因而探针卡的阻抗匹配和延时问题必须加以考虑。
封装测试：器件插座和测试头之间的电线引起的电感是芯片载体及封装测试的一个首要的考虑因素。
特征分析测试，包括门临界电压、多域临界电压、旁路电容、金属场临界电压、多层间电阻、金属多点接 触电阻、扩散层电阻、 接触电阻以及 FET 寄生漏电等参数测试。
全”0”和全”1”向量: 4n 行向量
执行方式：对所有单元写”1”再读取验证所有单元。对所有单元写”0”再读取验证所有单元。
目的：检查存储单元短路或者开路错误。也能检查相邻单元短路的问题。
棋盘格(Checkerboard)向量：4n 行向量
执行方式：先运行 0-1 棋盘格向量，也就是第一个单元写 1，第二个单元写 0，第三个单元再写 1，依此 类推，直到最后一个单元，接下来再读取并验证所有单元。再运行一个 1-0 棋盘格向量，就是对所有单元写入 跟 0-1 棋盘格完全相反的数据，再读取并验证所有单元。
存储单元干扰：它是指在写入或者读取一个存储单元的时候可能会引起它周围或者相邻的存储单元状态 的改变,也就是状态被干扰了。
存储器芯片测试时用于错误检测的测试向量
测试向量是施加给存储器芯片的一系列的功能，即不同的读和写等的功能组合。它主要用于测试芯片的 功能错误。常用的存储器测试向量如下所示，分别介绍一下他们的执行方式以及测试目的.
目的：检查所有的地址解码错误。它的缺点是它的运行时间太长。假设读写周期为 500ns，对一个 4K 的 RAM 进行 wakling 向量测试就需要 16 秒的测试时间。如果知道存储器的结构，我们可以只进行行或者列的 w alking 以减少测试时间。
Galloping 写入恢复向量：12^2n 行向量
建立时间(Setup Time):输入数据电平在锁存时钟之前必须稳定保持的时间间隔。
上升和下降时间(Rise and Fall Times)：功能速度测试是通过重复地进行功能测试，同时改变芯片测试的 周期或频率来完成的。测试的周期通常使用二进制搜索的办法来进行改变。这些测试能够测出芯片的最快运行 速度。
三态转换时间测试-
TLZ，THZ: 从输出使能关闭到输出三态完成的转换时间。
TZL，TZH: 从输出使能开始到输出有效数据的转换时间。
存储器读取时间－
从内存单元读取数据所需的时间。测试读取时间的步骤一般如下所示：
1.往单元 A 写入数据’0’，
2.往单元 B 写入数据’1’，
3.保持 READ 为使能状态并读取单元 A 的值， 4.地址转换到单元 B， 5.转换时间就是从地址转换开始到数据变换之间的时间。
写入恢复时间 –在写操作之后的到能读取某一内存单元所必须等待的时间。 暂停时间- 内存单元所能保持它们状态的时间，本质上就是测量内存数据的保持时间。 刷新时间 – 刷新内存的最大允许时间 建立时间 － 输入数据转换必须提前锁定输入时钟的时间 。 保持时间 － 在锁定输入时钟之后输入数据必须保持的时间。 频率－ 通过反复运行功能测试，同时改变测试周期，来测试器件运行的速度。周期和频率通常通过二进制搜 索的办法来进行变化。频率测试的目的是找到器件所能运行的最快速度。
输出驱动电流(VOL，VOH，IOL，IOH)。输出驱动电流测试保证器件能在一定的电流负载下保持预定的输出 电平。VOL 和 VOH 规格用来保证器件在器件允许的噪声条件下所能驱动的多个器件输入管脚的能力。
电源消耗（ICC，IDD，IEE）。该项测试决定器件的电源消耗规格，也就是电源管脚在规定的电压条件下的 最大电流消耗。电源消耗测试可分为静态电源消耗测试和动态电源消耗测试。静态电源消耗测试决定器件在空 闲状态下时最大的电源消耗，而动态电源消耗测试决定器件工作时的最大电源消耗。
3.测量由”I”引起的电压，
4.如果该电压小于 0.1V，说明管脚短路，
5.如果电压大于 1.0V，说明该管脚开路，
6.如果电压在 0.1V 和 1.0V 之间，说明该管脚正常连接。
漏电（IIL,IIH,IOZ）：理想条件下，可以认为输入及三态输出管脚和地之间是开路的。但实际情况，它们之 间为高电阻状态。它们之间的最大的电流就称为漏电流，或分别称为输入漏电流和输出三态漏电流。漏电流一 般是由于器件内部和输入管脚之间的绝缘氧化膜在生产过程中太薄引起的，形成一种类似于短路的情形，导致 电流通过。
上面讨论了数字集成电路测试的一些基本目的和原理，同时也定义了测试上的一些关键术语，在接下来 的章节里，我们将讨论怎么把这些基本原理应用到实际的 IC 测试中去。
IC 测试原理解析(第二部分)
芯片测试原理讨论在芯片开发和生产过程中芯片测试的基本原理，一共分为四章，下面将要介绍的是第二章。 我们在第一章介绍了芯片的基本测试原理，描述了影响芯片测试方案选择的基本因素，定义了芯片测试过程中 的常用术语。本文将讨论怎么把这些原理应用到存储器和逻辑芯片的测试上。接下来的第三章将介绍混合信号 芯片的测试，第四章会介绍射频/无线芯片的测试。
目的：这是功能测试，地址解码测试和干扰测试一个极好的向量。如果选择适当的时序，它还可以很好 地用于写入恢复测试。同时它也能很好地用于读取时间测试。
接触测试（短路-开路）：这项测试保证测试接口与器件正常连接。接触测试通过测量输入输出管脚上保护 二极管的自然压降来确定连接性。二级管上如果施加一个适当的正向偏置电流，二级管的压降将是 0.7V 左 右，因此接触测试就可以由以下步骤来完成：
1.所有管脚设为 0V，
2.待测管脚上施加正向偏置电流”I”，
通常的工艺种类包括:
TTL
ECL
CMOS
NMOS
Others 通常的测试项目种类:
功能测试：真值表，算法向量生成。
直流参数测试：开路/短路测试，输出驱动电流测试，漏电电源测试，电源电流测试，转换电平测试等。
交流参数测试：传输延迟测试，建立保持时间测试，功能速度测试，存取时间测试，刷新/等待时间测试， 上升/下降时间测试 。
