《电力系统动态模拟综合实验》实验报告实验名称发电机及系统短路故障影响实验姓名XXX 学号XXX日期XXX 地点XXX成绩教师电气工程学院东南大学1.实验目的：（1）了解动模实验室的构成，主要设备及其功能。
（2）熟悉和掌握发电机的启动，调压，调速，并网，解列，停机等操作。
（3）通过单机---无穷大系统中不同点的短路故障实验，理解发电机在短路时的电磁暂态过程，分析和掌握短路起始相角及回路阻抗对发电机运行状态的影响。
2.实验内容：在单机----无穷大主接线模拟实验系统中，通过实验操作，熟悉实验室环境及实验设备，掌握发电机的启动，调压，调速，并列，解列及停机操作方法，选择不同的短路点进行短路故障实验，录取短路时刻的电压，电流波形，然后，根据所学知识，分析求取发电机或系统的状态参数，理解和掌握短路故障对发电机及系统运行状态的影响。
3.实验原理（实验的理论基础）：根据《电力系统暂态分析》相关理论，可知在三相短路时，发电机定子绕组电流中含有以下四个分量图1.发电机短路电流波形图i w(∞)为强制分量，不衰减∆i w为按此时励磁绕组的时间常数T d’衰减的分量∆i w2为按直轴阻尼绕组的时间常数T d’’衰减的分量iα和i2w为按定子绕组的时间常数T a衰减的分量根据发电机三相短路时电流波形图，由短路电流波形图绘制其包络线。
包络线中分线即直流分量。
将短路电流减去直流分量，则可以认为是基频交流分量。
根据发电机参数，T d’和T d’’都较小，在短路后0.5s，可以认为基频电流中只含有稳态分量，读出此时电流幅值i w(∞)。
在此时刻前找两处幅值I1，I2及对应时刻T1，T2，则可得方程组：11'''22'''21()22()d d d d T T T T w w w T T T T w w w i e i e i i e i e i --∞--∞⎧+=I -⎪⎪⎨⎪+=I -⎪⎩由此可以求出∆i w ，∆i w2。
电力系统仿真实验指导书
电力系统仿真实验指导书本指导书以电力系统仿真实验为主题，介绍了电力系统仿真实验的基本原理、实验步骤以及实验注意事项。
通过本实验的学习，能够加深对电力系统仿真的理解，掌握基本的仿真技术和方法，为后续电力系统相关实验的学习打下基础。
本实验采用仿真软件实现，所需软件主要为MATLAB和SIMULINK。
学生需要提前熟悉MATLAB和SIMULINK的基本操作和常用函数，具备一定的电力系统基础知识。
一、实验原理电力系统仿真实验是通过电力系统的模型来模拟和控制真实电力系统的运行，以实现对电力系统的研究和分析。
通过仿真实验，可以1观察和分析电力系统在不同工况下的运行特性，验证电力系统的稳定性和可靠性，优化电力系统的运行参数等。
电力系统仿真实验的基本原理是将真实电力系统抽象成数学模型，并通过计算机软件来模拟和控制这个数学模型。
模型的输入是电力系统的初始条件和外部扰动，输出是电力系统的动态响应和稳态结果。
通过对模型输入的控制和模型输出的观测，可以实现对电力系统的研究和分析。
二、实验步骤1. 确定仿真实验的目标和内容。
根据实验要求和实验目标，确定仿真实验的内容和范围。
2. 建立电力系统的数学模型。
根据实验要求和实验目标，将电力系统抽象成数学模型，并确定模型的输入和输出。
23. 编写仿真程序。
使用MATLAB和SIMULINK等软件，编写仿真程序，实现对电力系统模型的仿真和控制。
编写的程序应包括模型的输入和输出控制，仿真参数的设置，仿真结果的观测和分析等。
4. 运行仿真程序。
加载仿真程序，设置仿真参数，运行仿真程序，观察仿真结果。
5. 分析仿真结果。
根据仿真结果，分析电力系统的运行特性，验证仿真模型的准确性和有效性。
6. 优化仿真模型和参数。
根据实验结果，对仿真模型和参数进行优化，提高仿真模型的准确性和有效性。
三、实验注意事项31. 熟悉仿真软件的基本操作。
在进行电力系统仿真实验前，需要提前熟悉使用MATLAB和SIMULINK等仿真软件的基本操作和常用函数。
电气工程中的电力系统动态建模与仿真
电气工程中的电力系统动态建模与仿真在当今社会，电力作为支撑现代文明的基石，其稳定、高效的供应对于经济发展和人们的日常生活至关重要。
电气工程中的电力系统动态建模与仿真技术，作为保障电力系统安全、稳定、经济运行的重要手段，正发挥着日益关键的作用。
电力系统是一个极其复杂且庞大的系统，它由发电、输电、变电、配电和用电等多个环节组成。
为了深入理解电力系统的运行特性，预测其在不同工况下的动态行为，以及优化系统的设计和运行策略，我们需要借助电力系统动态建模与仿真技术。
电力系统动态建模，简单来说，就是将电力系统中的各种元件和设备，如发电机、变压器、输电线路等，用数学模型来描述其电气特性和动态行为。
这些数学模型通常基于物理定律和工程经验，通过一系列的方程和参数来表达。
例如，发电机的模型通常包括其电磁特性、机械运动特性以及控制系统的特性等。
而输电线路的模型则需要考虑电阻、电感、电容等参数，以及线路的分布特性。
在建立数学模型时，需要对实际的电力系统进行合理的简化和假设。
这是因为电力系统的复杂性使得完全精确的模型难以建立和求解。
通过适当的简化，可以在保证一定精度的前提下，大大降低模型的复杂度，提高计算效率。
然而，简化也需要谨慎进行，过度的简化可能导致模型无法准确反映电力系统的实际行为，从而影响分析和决策的准确性。
有了数学模型，接下来就是进行仿真。
电力系统仿真就是利用计算机技术，按照一定的算法和步骤，对建立的数学模型进行求解，以得到电力系统在不同条件下的运行状态和动态响应。
通过仿真，我们可以模拟电力系统在正常运行、故障发生、设备投切等各种情况下的电压、电流、功率等参数的变化，从而评估系统的稳定性、可靠性和经济性。
在电力系统仿真中，常用的算法包括时域仿真算法和频域仿真算法。
时域仿真算法直接求解电力系统的微分方程和代数方程，能够较为准确地反映系统的暂态过程，但计算量较大，适用于小规模系统和短时间的仿真。
频域仿真算法则通过将电力系统的方程转换到频域进行求解，计算效率较高，适用于大规模系统的稳态分析和小信号稳定性分析。
电力系统综合实验
电力系统综合实验电力系统动态模拟实验室编华北电力大学二○○五年六月电力系统综合实验电力系统动态模拟实验室前言电力系统综合实验是根据1982年电力系统及自动化专业武汉会议确定的教学大纲编写的。
其目的是在学生基本学完专业课的基础上，对某些问题进行综合的实验探讨，以提高学生实验研究、分析处理数据和提出科学报告的能力。
通过实验，使学生对电力系统的结构、系统中各元件的性能、电力系统正常运行、故障运行、失步特征等建立比较完整的概念。
通过实验，使学生在实验方案设计、仪器仪表的选择与使用、实验电路的接线与调试、数据处理与误差分析、曲线与向量图的绘制等方面得到训练。
实验内容包括：电力系统静态稳定、电力系统暂态稳定、同步发电机静态运行安全极限测定、用不同方法测定同步发电机参数等。
为了使学生掌握动态模拟方法，以便利用动模实验室进行实验，首先简略介绍了模拟理论及动模的作用、电力系统中各元件的模拟、模拟计算举例等，最后对实验室的某些专用仪器进行了介绍。
所列实验内容可根据专业设置选做其中部分项目。
目录前言电力系统动态模拟介绍 (1)实验一电力系统静态稳定 (16)实验二电力系统暂态稳定 (19)实验三同步发电机静态安全运行极限的测定 (22)实验四三相突然短路法测定同步发电机参数 (26)实验五电压恢复法测定同步发电机参数 (30)实验六静测法测定同步发电机次暂态电抗X”d和X”q (33)实验七同步发电机空载特性、短路特性及参数测定 (36)实验八同步发电机纯电感性负载特性实验 (39)附一DF1024波形记录仪使用介绍 (41)附二微机式保护/故障模拟控制装置使用说明 (47)实验一 电力系统静态稳定一．实验目的1. 观察单机对无穷大系统静态稳定破坏的物理过程，增加对静态稳定的感性认识。
2. 通过实验加深对电力系统静态稳定性问题基本理论的理解。
3. 通过实验研究影响电力系统静态稳定性的因素和提高静态稳定性的措施。
二．实验接线与原理电力系统静态稳定实验接线如图1-1 所示。

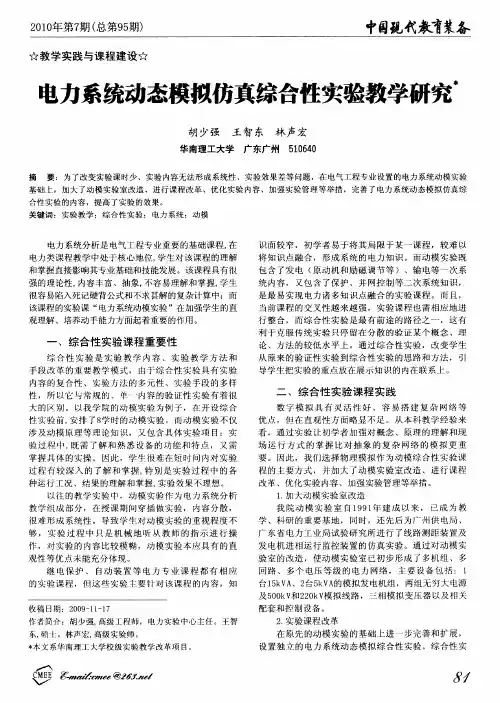

电力系统动态模拟仿真综合性实验教学研究
很 难 形 成 系统 性 。 导致 学生 对 动 模 实 验 的 重 视程 度 不 够 ， 实 验 过 程 中 只 是 机 械 地 听 从 教 师 的 指 示 进 行 操 作 ，对 实 验 的 内 容 比较 模 糊 ，动 模 实 验 本 应 具有 的直 观 性 等优 点 未 能充 分 体现 。 继 电 保 护 、 自动 装 黄 等 电 力 专业 课 程 都 有 相 应 的 实验 课 程 ，但 这些 实验 丰要 针 对 该 课 程 的 内容 ， 知
该课程 的 实验课 “ 电力系 统动 模实验 ”在 加 强学 生的 直 观 理解 、培 养动 手 能 力方 面起 着重 要的作 用 。
一
识 面 较 窄 ，初 学 者 易于 将 其 局 限 于 某 一课 程 ，较 难 以
将知识点融合 ，形成 系统的 电力知识。而动模实验既
包含了发电 （ 原动 机 和 励 磁 调 节 等 ）、输 电等 一 次 系 统 内容 ， 又包 含 了保 护 、并 网控 制 等 二次 系 统 知 识 ， 是 最 易 实现 电 力诸 多知 识 点 融 合 的 实验 课 程 。而 且 ， 当 前 课程 的交 叉 性 越 来 越 强 ，实验 课程 也 需 相 应 地 进 行 整 合 ， 而综 合 性 实 验 是 最 有 前途 的路 径 之 一 ，这 有 利 于 克 服传 统 实验 只 停 留在 分 散 的验 证 某 个 概 念 、理 论 、 方 法 的较 低 水 平 上 。通 过 综 合 性 实验 ，改 变 学 生 从 原 来 的验 证 性 实验 到 综 合 性 实验 的 思路 和 方 法 ，引 导 学生 把 实验 的重 点放 在 展 示知 识 的 内在 联 系上 。
电力系统综合实验
电力系统综合实验（动态模拟实验）一．概述电力系统的研究方法可以概括为理论研究和科学实验研究两种途径。
理论分析是非常重要的，它阐明电力系统的基本原理并探索新的理论和方法。
但是，由于电力系统的复杂性，很多问题仅靠理论分析是不够的，只有把理论分析和科学实验结合起来，才能得到正确的结论。
电力系统的实验研究可在实际的电力系统（一般称原型）上进行，也可在模拟的电力系统（一般称模型）上进行。
在原型上进行实验研究，往往受电力系统的安全、经济运行的限制。
如短路实验等一般不能在原型系统进行；对于发展规划中的一些问题，有时更难以在现有的电力系统上进行。
在模拟系统上进行实验研究，显然没有这些限制，因此模拟实验在电力系统研究工作中占有重要地位。
电力系统模拟方法有数学模拟和动态模拟两种方法。
数学模拟是建立在数学方程式的基础上的一种模拟研究方法。
首先建立原型的数学模型，然后通过求解方程从而得出结论。
随着计算机的快速发展，利用计算机仿真研究电力系统的数学模拟方法有着广阔的前景。
只要能建立相应的数学模型，就可以方便的利用数字计算机进行研究。
这种方法投资小，方案、参数调整方便，且速度快。
但建立数学模型受到诸多因素的影响，其准确与否受到主观限制。
比如某些简化是否合理，某些因素忽略是否正确等，直接影响到建模的正确性和得出的结论。
电力系统动态模拟是电力系统的物理模拟。
是根据相似理论，用和原型系统具有相同物理性质的相似元件建立起来的。
电力系统动态模拟是建立与原型相似的物理模型，通过模拟实验得出结论的方法。
电力系统动态模拟主要由模拟发电机、模拟励磁系统、模拟变压器、模拟输电线路、模拟负荷和有关调节、控制、测量、保护等模拟装置组成。
动态模拟实验物理概念清晰，直观，且能真实反映实际系统的特征。
但建立动态模型投资大，且实验方案、参数调整复杂。
由于数学模拟和动态模拟各具优缺点，互相补充验证，也是目前研究电力系统的重要方法。
二．模拟理论及动态模拟的作用1. 模拟理论根据相似理论，模型和原型的物理现象相似，意味着在模型和原型中，用以描述现象过程的相应参数和变量在整个研究过程中，保持一个不变的、无量纲的比例系数。
电力系统实验
电章电力系统动态模拟一、电力系统的研究工具电力系统动态模拟也称电力系统物理模拟，是进行电力系统分析和研究的重要方法之一。
电力系统研究方法和其他领域一样，主要采用理论分析和试验研究。
由于电力系统具有多变的参数及其复杂的过渡过程，在进行理论分析的同时必须进行试验研究，二者缺一不可。
电力系统动态模拟实验室就是专门进行电力系统试验研究的重要场所。
电力系统研究工具可以分为两类：数学模拟方法和物理模拟方法。
1．数学模拟方法利用数学模型进行研究称为数学模拟，数学模型是建立在数学方程式的基础上，即当各种物理现象在一定的假设条件下用一组数学方程式来描述原型系统的运动或过程。
它用数学的方法对真实系统的物理特征在计算机上实现实时动态模拟。
2．物理模拟方法利用物理模型进行研究称为物理模拟。
而物理模型则是根据相似原理建立的一种忠实于原系统的物理本质、各项参数按一定比例缩小的模型，在模型上反映的过程和实际系统中的过程相似。
并且模型上的过程和原型的过程具有相同的物理实质，所以电力系统动态模拟也就是电力系统在实验室内的复制品。
二、相似原理1．模拟的基本概念模拟也称仿真，是一种专门用来进行试验研究的方法。
它不是直接对某一实际系统或实际过程进行研究，而是利用模拟理论建立一个对被研究对象进行研究的物理模型，求得模型结果，由此而得到原型系统的结论。
2．模拟的基本原理模拟理论也称相似理论，它指出相似现象间的关系，提出了要使模型与原型系统中的物理现象相似的充分和必要条件。
相似理论在电力系统动态模拟方面的应用：⑴由若干系统组成的复合系统，如果单个系统相似，那么整个系统就是相似。
⑵适用于线性系统中的相似条件，只要其非线性参数的相对特性是重合的，则可推广应用到非线性系统中。
⑶几何上不相似的系统的物理过程，也可以相似。
⑷在电力系统中两个系统相似，那么这两个系统相应元件的标么值参数是相等的。
三、电力系统动态模拟电力系统动态模拟使电力系统物理模拟。
它是根据相似理论建立起来的具有与原型相同物理性质的物理模型。
电力系统分析仿真实验报告模板
电力系统分析仿真实验报告模板一、实验目的本次电力系统分析仿真实验的主要目的是通过对电力系统的建模和仿真，深入理解电力系统的运行特性和规律，掌握电力系统分析的基本方法和工具，提高对电力系统故障和异常情况的分析和处理能力。
二、实验原理电力系统分析是研究电力系统稳态和暂态运行特性的学科，主要包括电力系统潮流计算、短路计算、稳定性分析等内容。
本次实验基于电力系统仿真软件，通过建立电力系统模型，输入系统参数和运行条件，进行仿真计算和分析。
电力系统潮流计算是根据给定的网络结构、参数和负荷分布，计算电力系统中各节点的电压、功率等电气量的分布情况。
短路计算则是分析电力系统在短路故障情况下的电流、电压等参数，评估系统的短路容量和设备的短路耐受能力。
电力系统稳定性分析研究系统在受到扰动后能否保持稳定运行，包括功角稳定、电压稳定等方面。
三、实验设备及软件1、计算机2、电力系统仿真软件（如 PSCAD、MATLAB/Simulink 等）四、实验步骤1、建立电力系统模型确定系统的拓扑结构，包括发电机、变压器、输电线路、负荷等元件的连接方式。
输入各元件的参数，如发电机的额定容量、电压、电抗，变压器的变比、电抗，输电线路的电阻、电抗、电容等。
2、设置运行条件确定系统的基准容量和基准电压。
设定发电机的出力、负荷的大小和功率因数。
3、进行潮流计算在仿真软件中运行潮流计算模块，得到各节点的电压幅值和相角、线路的功率潮流等结果。
4、进行短路计算设置短路故障点和故障类型（如三相短路、单相短路等）。
运行短路计算模块，获取短路电流、短路电压等参数。
5、进行稳定性分析模拟系统受到的扰动，如线路故障切除、发电机出力变化等。
观察系统的动态响应，分析系统的稳定性。
6、结果分析与评估对潮流计算、短路计算和稳定性分析的结果进行分析和比较。
评估系统的运行性能和安全裕度，提出改进和优化建议。
五、实验结果1、潮流计算结果各节点电压幅值和相角的分布情况。
各线路功率潮流的大小和方向。
电气工程及其自动化专业实验教学大纲
电气工程及其自动化专业实验教学大纲课程名称：电力系统综合实践英文名称：Synthetic Practice for Electric Power System课程性质：专业实践课程代码：本大纲主笔人：电气信息学院电气工程系（李远弘、滕欢、陈浩、刘天琪）面向专业：电气工程及其自动化实验指导书名称：出版单位：出版日期：主编：实验讲义名称：编写单位：编写日期：主编：一、课程学时学分实验总学时：24 实验总学分：1二、课程简介涵盖了《发电厂电气部分》、《电力系统继电保护原理》、《电力系统分析》、《微机控制》及《电力系统调度自动化》等专业课程的综合实践。
电力系统综合实践由电力系统动态模拟实验、电力系统继电保护实验和电力系统调度自动化实验三大部分组成。
三、实验的地位、作用和目的通过“电力系统动态模拟实验”使同学对厂站二次回路的调试、同期、系统静态稳定、系统暂态稳定、继电保护、发电机微机控制及实验实验等方面，作为相关课程学习与实习补充，可以巩固相关的理论知识，同时获得实感。
通过本实验，使学生能够对调度自动化系统的功能、硬软件结构、系统环境有一个感性认识，掌握人机通信技术，以及调度信息流程和组织，学生能自行操作，实现遥测、遥信、遥控、和当地监控、能量管理等功能，从而对所学的《调度自动化及能量管理系统》、《电力系统远动原理》、《数据库技术》、《计算机网络与通信》等课程在电力系统自动化方面的应用有一个感性的、总体的了解。
电力系统继电保护原理的实验是电力专业学生必修的专业实验课。
学生通过实验可以进一步加深对继电保护原理课程的理解，掌握一般常规继电器、整组保护、微机保护的调试方法，掌握常用测试仪器仪表及微机保护综合测试仪的使用方法。
四、实验方式及基本要求动模实验：同学根据原理图，对实验室的接线进行检查或先由实验室工作人员进行表演操作，然后再由同学按要求自行操作。
继电保护实验：分组实验。
要求学生掌握各种常规继电器的调试方法，掌握常用测试仪器仪表的使用方法。
