初中物理电流和电路练习题(免费下载)附答案.
(物理)初三物理电流和电路测试题及答案
（物理）初三物理电流和电路测试题及答案一、选择题1．家用日光灯正常工作时的电流约为（）A. 0.2安B. 1.5安C. 10安D. 220安【答案】A【解析】【解答】解：家庭电路中的电压为220V，常用日光灯的电功率为40W，由P=UI可得：I= = ≈0.18A，接近0.2A，A符合题意．故答案为：A．【分析】灯泡的电流一般较小，不足1A.2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。
故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。
4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。
初三物理电流和电路题20套(带答案)及解析
初三物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．6．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
人教版初中物理九年级全一册第十五章 《电流和电路》测试题(含答案)
第十五章《电流和电路》测试题一、单选题(每小题只有一个正确答案)1.如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）A． B． C． D．2.在探究“并联电路干路电流与各支路电流关系”的实验中，关于实验次数和每次实验改变的量，下列说法正确的是（）A．至少做六次实验，改变的是支路电流值B．至少做六次实验，改变的是干路电流值C．做三次实验，改变的是两个电阻的阻值D．做三次实验，改变的是两个电阻的比值3.某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全，下列电路图中，符合要求的是（）A． B． C． D．4.现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开．同时延时开关板上还配有电阻很大、功率很小的红色指示灯，让上、下楼者能在黑暗中判定出开关的位置．而且这种指示灯，在开关闭合、照明灯发光时会自动熄灭，在开关断开、照明灯熄灭时又会自动发光而指示开关的位置．如图所示的两个电路中（）A．只有甲电路能起这种作用B．只有乙电路能起这种作用C．两个电路都能起这种作用，但甲电路更合理些D．两个电路都能起这种作用，但乙电路更合理些5.下面的说法中正确的是（）A．电流表的量程就是它的测量范围B．使用电流表时，选用的量程越大越好C．无法确定电流表量程时，选用最小量程的接线柱试触D．如果选用较大的量程，可以将电流表直接接在电源的两极6.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（）A．B．C．D．7.九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A． B． C．D．8.关于原子的核式结构模型,下列说法正确的是（）A．汤姆生首先提出并建立了原子的核式结构模型B．原子核是由带正电的质子和带负电的中子组成C．原子核的体积很小, 密度也很小D．质子和中子可分为更小的微粒夸克9.如图所示，电流表A所测的电流是（）A．通过L1上的电流 B．通过L2的电流 C．通过干路的电流 D．都有可能10.在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机C．洗衣机、收录机、开关 D．电源插座、电线、空调器11.小文同学在电学探究实验时发现电路中三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，她认为这三盏灯的连接（）A．串联 B．并联 C．串联或并联 D．都不可能12.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处 B．b处 C．c处 D．d处二、多选题(每小题至少有两个正确答案)13. 关于电流表的使用，下列说法正确的是（）A．使用电流表前应检查指针是否指零B．若有两个量程，一般先用小量程试触C．接入电路时，应使电流从正接线柱流入，从负接线柱流出D．不允许将电流表正负接线柱直接接到电源两极14. 如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2并联B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路15. 小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会变暗16. 用一个电源，一电铃，一个小灯泡，两个开关和若干导线组成电路，当有电流通过灯、铃时，灯就亮，铃就响．要求：只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（）A．铃响灯不亮 B．铃不响灯亮 C．铃响灯也亮 D．铃不响灯也不亮17. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（）A．两个灯泡中的电流相同，都等于0.27安B．无论断开S1或S2，电流表的读数都是0.54安C．无论断开S1或S2，电流表的读数都是0.27安D．电流表的读数是干路电流，大小等于L1、L2电流之和18. 用餐巾纸摩擦一根可以绕铁支架自由转动的吸管A，使吸管A带上负电，现用一物体B靠近吸管带电的一端，如图所示，下列说法正确的是（）A．如果发现它们互相排斥，则说明物体B一定带电B．如果发现它们相互吸引，则说明物体B一定带电C．吸管带负电是因为失去了电子D．吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体19. 下列说法中正确的是（）A．导体能导电说明导体内部有多余的电子B．绝缘体不能导电是因为它不能带上电荷C．直接用手拿着金属棒与毛皮摩擦时，金属棒不会带电D．通常情况下，塑料、玻璃、石蜡、空气都是绝缘体三、实验题20.某同学为了探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如图甲所示的电路．（1）该同学完成电路连接后，在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是 ______ ．（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是 ______ ．（3）排除一切故障后，该同学闭合开关，电流表A、A2的示数如图乙所示，则：①灯L1中的电流为 ______ A；②灯L2中的电流为 ______ A．（4）在某次操作中，当该同学闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？（说出两条）① ______ ；② ______ ．21.小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．22.在“用电流表测电流”的实验中，某同学连接的电路如图甲所示：（1）闭合开关，观察到灯泡L1和L2的发光情况是： ______ ．（2）针对上述现象，该电路存在的问题是：① ______ ；② ______ ．（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）（4）在图乙虚线框中画出改正后的电路图．参考答案1.C2.D3.B4.C5.A6.C7.C8.D9.B10.B11.C12.B13.ACD14.ABD15.CD16.CD17.ACD18.AD19.CD20.（1）在闭合开关S前，发现电流表A1指针指在“0”刻线左边，则故障原因可能是电流表没有调零；（2）当闭合开关时，电流表A的指针向右偏转，超过了右边最大刻度值，说明该电流表的量程过小，故需换接大量程；（3）电流表A2测的是灯泡L2的电流，电流表A1测的是干路电流，所以电流表A2的量程是0～0.6A，电流表A1的量程是0～3A，所以电流表A1的示数是1A，电流表A2的示数是0.46A，电流表A2测的是灯泡L2的电流，所以通过灯L2中的电流是0.46A；通过灯L1中的电流为1A-0.46A=0.54A；（4）电流表的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样，原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同；21.（1）实验电路如图所示；（2）实验步骤：①根据电路图连接好电路；②闭合开关S，读出电流表的示数I a；③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论．22.（1）灯泡L1不发光，L2发光；（2）L1被短路；电流表A2的正负接线柱接反；（3）实物电路图如下图所示；（4）电路图如下图所示．。

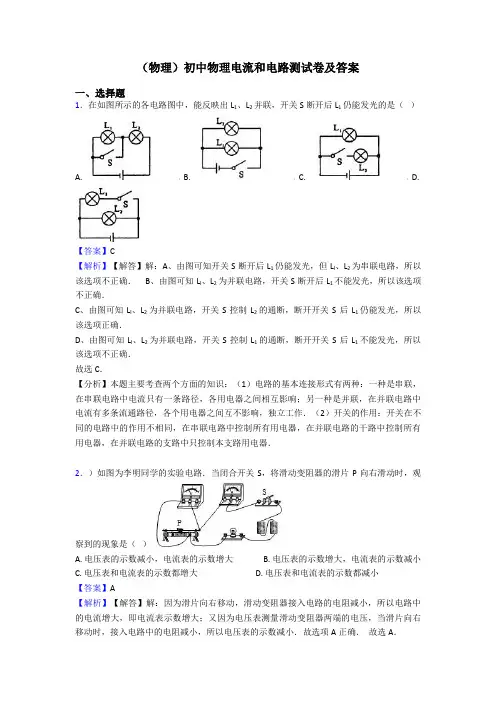

(物理)初中物理电流和电路测试卷及答案
（物理）初中物理电流和电路测试卷及答案一、选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。
九年级物理《电流和电路》练习题(含答案)
九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。
它们既能单独工作，又能同时工作。
如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。
当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。
初中物理《电流和电路》测试题及答案
初中物理《电流和电路》测试题及答案一、填空题(每2空1分，共18分)1.电流的形成是由于_________________。
金属中的_________形成了电流，电流的方向沿着____________________________方向流淌。
2.电路是由______、_______、_________、_________组成的。
电池、发电机是__________，灯泡、电铃等是_________。
3.如图1所示，碳棒A、B立于硫酸铜溶液里，通电后，碳棒A上析出红色的铜。
据此可以判定：电源的C端是______极。
在导线BD中定向移动的电荷是_______，电流方向是_________。
在溶液里定向移动的电荷是_________，电流方向是___________。
4.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____种。
把两个灯泡______连接起来的电路，叫做________电路;把两个灯泡______连接起来的电路，叫做_________电路。
5.电流是表示_____________的物理量，用符号_____表示，国际单位是______，用符号_____表示;测量电流强弱的仪表叫______，用符号_____表示，试验室的电流表一般有____个量程。
6.节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A。
7.如图2所示，假如要使灯L1、L2串联，则应闭合开关__________，断开开关________，假如电流表的示数为0.25A，则通过L1的电流为____A，通过L2的电流为_____A;假如要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，假如电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为____A。
图28.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1A、300mA和250mA。
(物理)初中物理电流和电路专项测试(含答案)
（物理）初中物理电流和电路专项测试（含答案）一、选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
(物理)初三物理电流和电路专项训练100(附答案)含解析
（物理）初三物理电流和电路专项训练100(附答案)含解析一、电流和电路选择题1．如图所示的电路中，工作时灯L1、L2两端电压均未超过其额定电压，下列说法正确的是（）A. 只闭合开关S1，灯L1亮、L2不亮B. 只闭合开关S2，灯L1、L2都亮C. 闭合开关S1、S2，灯L1亮、L2不亮D. 闭合开关S1、S2，灯L1、L2都亮【答案】C【解析】【解答】解：A、只闭合开关S1，两灯串联，均亮，故A错误； B、只闭合开关S2，电路断路，两灯均不亮，故B错误；C和D、开关S1和S2都闭合时，灯泡L2短路，电流不再通过灯泡L2；故灯泡L1亮，灯泡L2不亮．故C正确、D错误．故选C．【分析】电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象．断路是电流不再通过该用电器，用电器不工作．2．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.3．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
中考物理《电流和电路》专项练习题(附答案)
中考物理《电流和电路》专项练习题(附答案)一、单选题1．如图所示，比较A、B、C三处的电流大小，其中正确的是（）A．I A+I B＜I C B．I A+I B＞I C C．I A+I B=I C D．I A=I B=I C2．医用外科口罩与N95级口罩可根据飞沫颗粒的大小和气流速度，通过拦截、惯性碰撞附着、扩散吸附、静电吸引等多种机制捕捉含病毒分子的飞沫，起到良好的防病毒作用。
下列说法正确的是（）A．病毒分子没有惯性B．病毒分子间没有引力和斥力C．温度越高病毒分子的动能越小D．带静电物体对轻小物体有吸引作用3．有两个电阻，R1＝10Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1、I2、U1，U2分别为（）A．1∶1 5∶3B．5∶3 1∶1C．1∶1 1∶1D．5∶3 2∶34．如图所示，用手接触验电器的金属球，观察到验电器的两片金属箔闭合，下列说法正确的是()A．验电器的原理是同种电荷相互排斥，异种电荷相互吸引B．若验电器带负电，在这一过程中的瞬时电流方向是从手到金属箔C．若验电器的金属箔片未张开时，说明两箔片带有异种电荷D．若带上绝缘手套接触验电器验电器金属箔张角不变，是因为绝缘手套是绝缘体它不易导电也不能带电5．如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A．1.6A B．0.32A C．1.28A D．1.92A6．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．下列说法不正确的是（）A．摩擦起电并没有创造电荷，而是电荷的转移B．固体和液体很难被压缩是因为分子间存在斥力C．用手捏海绵，海绵的体积缩小了，说明分子间有空隙D．远远地闻到酒香是由于分子的无规则运动引起的8．下列说法中正确的是（）A．非金属都是绝缘体B．金属里的电子都是自由电子C．发生电中和现象时，物体所带的电荷都消失了D．绝缘体不容易导电是因为它几乎没有自由电荷9．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．10．电流表测某并联电路中两支路的电流分别为0.4安、1.3安，则干路中的电流为（）A．0.9安B．1.7安C．0.4安D．1.3安11．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡12．下列哪一组全是绝缘体（）A．纯净的水、丝线、橡胶B．盐水、空气、陶瓷C．玻璃、摩擦过的塑料棒、碳棒D．钨丝、水银、碳棒二、填空题13．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于能转化成了能．14．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将，电流表A1示数的变化值与电流表A示数的变化值的比值将．（均选填“变小”、“不变”或“变大”）15．如题图甲所示，验电器A带正电，B不带电，A带正电的原因是它（选填“得到”或“失去”）电子，验电器A两金属箔张开的原因是。
初中物理电流和电路练习题(附答案
一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。
中考物理《电流和电路》专项训练题及答案
中考物理《电流和电路》专项训练题及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种材料，通常条件下属于导体的是（）A．橡皮B．铁钉C．玻璃D．空气2．下列说法正确的是（）A．水结成冰后，分子间的作用力减小B．扩散现象只发生在气体、液体之间C．对人体安全的电压是36VD．一个电子所带的电荷量为1.9×10﹣16C3．如图是常用的带有多插孔的插排。
插排上有开关和指示灯，当按下开关（闭合开关）指示灯亮，插孔上插入用电器，用电器正常工作，下面说法正确的是（）A．插排上的插孔与指示灯是串联关系B．插排上的开关是干路总开关，控制指示灯和所有用电器C．插排塑料壳是导体，绝对不能用手触摸D．断开插排上的开关，用电器仍然正常工作4．下列数据中最接近事实的是（）A．苏科版八下物理课本的质量是240gB．人步行的速度是5m/sC．洗澡水的温度是70℃D．家用台灯正常工作时的电流是1A5．电路中接有甲、乙两盏灯泡，通过的电流之比是1：3，若通电的时间之比是3：2，则通过的电荷量之比是（）A．2：9 B．2：3 C．1：1 D．1：26．老师要求同学们设计一种具有冷风、热风两种功能，并且不吹风就不能发热的电吹风电路，在图中所示的电路设计中（表示电热丝，表示电动机）符合要求的是（）A．B．C．D．7．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式．他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯还能发光．进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（）A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光．才能判断8．下图中能直接测量通过灯L1的电流的电路是（）A．B．C．D．9．如图所示，开关S闭合时，可能发生的现象是（）A．L1、L2都不发光B．L1不发光、L2发光C．电池被烧坏D．L1发光、L2不发光10．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。
初中物理电流和电路练习题(附答案
初中物理电流和电路练习题(附答案1、选择题1.C.可以串联，也可以是并联。
2.D.金属导体中的电流方向与电子移动的方向相同。
3.A.按照电路图连接电路的过程中，开关应该是断开的。
4.电路二是正确的。
5.C。
I1>I2>I3.6.光控声控。
7.D.白炽灯。
8.C.0.26A。
9.B.电流表损坏。
二、改错题一、电路中电流的方向是从正极流向负极。
在第2题中，D选项应该改为“金属导体中的电流方向与电子流动的方向相同”。
二、在连接串联电路的过程中，开关应该是断开的。
在第3题中，B选项应该改为“每处接线都必须接牢”。
三、在第9题中，粗心的XXX把电流表并联接在了L1的两端，此时如果闭合开关，一定会发生电流表损坏，而不是电源短路。
不参与控制。
现有两个电源，分别为U1=220V和U2=110V，L1的额定电流为2A，L2的额定电流为1A。
请回答以下问题：1）如何连接电路才能保证L1和L2的额定电流不超过？2）当S1和S2同时闭合时，L1和L2的电流分别为多少？3）当S1闭合，S2断开时，L1的电流为多少？4）当S1断开，S2闭合时，L2的电流为多少？5）当S1、S2都断开，S3闭合时，电路中的电流为多少？答案：1) 将L1和L2并联，接在U1和U2的交流电路中，L1和L2的额定电流不超过2A+1A=3A，因此电路中应该加上一个3A的保险丝来保护电路。
2) 当S1和S2同时闭合时，L1和L2并联，电路中的总电流为U1/U2=220V/110V=2，L1和L2的电流分别为2A和1A。
3) 当S1闭合，S2断开时，L1并联在U1上，电路中的电流为U1/L1=220V/2A=110A。
4) 当S1断开，S2闭合时，L2并联在U2上，电路中的电流为U2/L2=110V/1A=110A。
5) 当S1、S2都断开，S3闭合时，电路中的电流为0A，因为没有负载。
初三物理电流和电路测试卷(带答案)
初三物理电流和电路测试卷(带答案)一、选择题（共18道总分36分）1、下列四个电路图中与右边实物图相对应的是A. B C D2、我国每年电池消费量达140亿只，一些城市设立了废电池回收站，主要目的是Ａ．提炼出有用物质Ｂ．重新加工成新电池以节约成本Ｃ．防止电池中的某些物质污染环境Ｄ．进行电池性能调查以改进产品3、关于电路的知识，下列说法中不正确的是（）A.为使两灯同时亮，同时灭，两灯一定要串联B.金属中的电流方向跟自由电子定向移动方向相反C.在电路中，电源是把其他形式的能转化为电能D.一般的电路是由电源、用电器、开关和导线组成4、下列说法正确的是（）A．负电荷定向移动的方向与电流方向一致B．电阻箱不能准确读出连入电路的电阻值C．铜线中的电流是靠自由电子定向移动形成的D．电源是把电能转化为其他形式能量的装置5、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则()A、C带正电，B带负电；(B)A、C带负电，B带正电；(C)B、C带正电，A带负电；(D)A所带电性不能确定。
6、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则A．A、C带正电，B带负电B．A、C带负电，B带正电C．B、C带正电，A带负电D．A所带电性不能确定7、在干燥的天气里,小梦用梳过头发的塑料梳子靠近轻小纸屑,发现梳子吸引纸屑,而后纸屑又很快分开。
下列分析正确的是A.塑料梳子和头发摩擦起电时,两者带同种电荷B.塑料梳子和头发摩擦起电时,创造了新的电荷C.塑料梳子带电的实质是分子在物体间发生转移D.纸屑和塑料梳子带同种电荷,同种电荷互相排斥8、如图5所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是Ａ．L1亮度不变，电流表示数变小Ｂ．L1亮度不变，电流表示数不变Ｃ．L1的亮度增大，电流表示数不变Ｄ．L1亮度减小，电流表示数变小9、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是()A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大10、如图所示的电路中，下列说法中正确的是（）A.电灯L１、Ｌ２是串联B.电流表测电灯L１的电流C.电流表测电灯L２的电流D.开关S只控制电灯L２11、关于电源和电流，下列说法中正确的是（）A.电流是由大量电荷的无规则运动形成的B.在电路中只要有电源，就一定会有电流C.在电源外部，电流从电源的正极经过用电器流向负极D.电流的方向总是从电源的正极流向负极12、下列说法中正确的是（）A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A 的原阻值13、如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），则通过L2的电流A、减小B、增大C、等于零D、不变14、下图所示的各个电路中，开关闭合后，两个小灯泡都能发光的是（）A．B．C．D．15、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流16、如图是电冰箱的简化电路图，图中""是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S1自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作17、如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。
完整版初中物理电流和电路练习题下载附答案
中考母体题库1一、选择题（共10 题，每题 2 分，共 20 分）1、平时的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设施之间的连结方法是( )A. 必定是串通B.必定是并联C.能够串通，也能够是并联D.电灯与插座应该串通，彩电与电冰箱应该并联2、对于电流和电源，以下说法正确的选项是( )A.电路中只需有电源，就必定有电流B.电流是由电荷做无规则运动形成的C. 在电源的外面，电流从电源的正极流向电源的负极D．金属导体中的电流方向与电子搬动的房产相同3、连结串通电路的过程中，以下几点要求中没有必要的是( )A. 依照电路图连结电路的过程中，开关应该是断开的B.每处接线都必定接牢C.必定从电池的正极开始依次连结开关S，灯 L1和 L2，最后连到电池负极D.连结完成，比较电路图仔细检查电路，确认无误后再闭合开关4、以以以下列图的电路中，哪个电路是正确的( )5、以以以下列图电路中，电流表A1、 A2、 A3的示数分别为I 1、 I 2、 I 3，它们的大小关系是( ) A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1>I3>I26、居民楼的楼道里，夜间可是有时有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”资料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”资料制成“声控开关”——当有人走动发生声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就能够使楼道灯变得“聪颖”．则这种“聪颖”的电路是( )光控光控光控光控声控声控声控声控220V220V220V220VA B CD7、某家用电器正常工作是，经过的电流大概为5A，该用电器可能是 ()A 、电视机B 、空调C 、洗衣机D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“ 0．6”两个接线柱接在电路中，指针位于以以以下列图所示的地址，下边记录中正确的是 ( )A．B．C．D．9、以以以下列图，马虎的小强把电流表并联接在了L1的两头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
．
220V
220V
220V
中考母体题库 1
一、选择题（共 10 题，每题 2 分，共 20 分）
1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是(
)
A.一定是串联
B.一定是并联
C.可以串联，也可以是并联
D.电灯与插座应该串联，彩电与电冰箱应该并联
2、关于电流和电源，下列说法正确的是(
)
A.电路中只要有电源，就一定有电流
B.电流是由电荷做无规则运动形成的
C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同
3、连接串联电路的过程中，下列几点要求中没有必要的是(
)
A.按照电路图连接电路的过程中，开关应该是断开的
B.每处接线都必须接牢
C.必须从电池的正极开始依次连接开关 S ，灯 L 1 和 L 2，最后连到电池负极
D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
4、如图所示的电路中，哪个电路是正确的(
)
5、如图所示电路中，电流表 A 1、A 2、A 3 的示数分别为 I 1、I 2、I 3，它们的大小关系是(
)
A ．I 1=I 2=I 3
B ．I 1>I 2=I 3
C ．I 1>I 2>I 3
D ．I 1>I 3>I 2
6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关” ——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合， 无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明” 则这种“聪明”的电路是( )
光控
光控 光控 光控 声控
声控
声控
声控
220V
A
B
C
D
7、某家用电器正常工作是，通过的电流大约为 5A ，该用电器可能是(
)
A 、电视机
B 、空调
C 、洗衣机
D 、白炽灯
8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记
录中正确 的是(
)
A ．1.4A
B ．0.24A
C ．0.26A
D ．0.28A
9、如图所示，粗心的小强把电流表并联接在了L 1的两端。
此时如果闭合开关，一定会发生(
)
A 、电源短路
B 、电流表损坏
C 、L 1不亮
D 、L 2的灯丝烧断 10、下列四组物体中，都属于绝缘体的一组是(
)
A ．碳棒、人体、大地
B ．水银、铜丝、铁块
C ．陶瓷、干木、塑料
C ．大地、人体、陶瓷
二、填空题（每空 1 分，共 20 分）
11、一个完整的电路是由提供电能的_______、消耗电能的____________、控制电路通断的_______和提供电的流动路径的
__________四部分组成的。
12、在如下图所示的电路中，有三个开关 S 1、S 2、S 3，如果仅将开关 S 3 闭合，S 1、S 2、断开， 则灯 L 1、L 2 联。
如果将开关 S 1、S 2 闭合，S 3 断开，则灯 L 1、L 1 联。
13、电流是表示________________的物理量，电流的单位是________，用符号______表示。
L 1
14、计算器中的电流很小，大约100μA ，也就是_______A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A ，
相当于____________mA 。
（ 15、实验室里通常用____________来测量电路中的电流。
测量时，电流表必须和被测的用电器________联在电路里，使电
流从它的_________接线柱流进，从__________接线柱流出，并选择合适的___________，绝对不允许不经过_____________ 而直接将它连接在电源的两极上。
16、串联电路中各处的电流是___________的，并联电路干路的电流___________各并联支路的电流______________。
三、作图题（共 2 题，共 10 分） 17、根据电路实物图画出电路图
18、按下边的电路图连接实物。
（4 分）
四、实验题（共 3 题，共 20 分）
19、（7 分）如图所示电路中：
S 1
（1）若使 L 1、L 2 串联，则应闭合_________，断开________； （2）若使 L 1、L 2 并联，则应闭合_________，断开________； （3）如果只闭合 S 1 而断开 S 2、S 3，则灯_________亮； （4）同时闭合开关_________和_________是不允许的.
L 1
L 2
S 3
S 2
20、 6 分）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置， 于是他立即断开开关.则：
（1）测量时产生这种现象的原因是__________________________
（2）该同学为了完成实验，下一步应该采取的措施是____________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是 1.8A ，请你在图中画出指针的位置。
1
2
+
0.2
0.4
0.6 3 3
0.6
21、（7 分）根据图下图所示，要求 Ll 、L2 并联，S1 控制 L1，S2 控制 L2，S3 在干路，连线不要交叉，请将图中元件连成 电路，并画出电路图．
第十五章 电流和电路单元测试卷
一、选择题
1
B
2
C 3
C 4
A 5
D 6
D 7
B 8
D 9
B 10
C
二、填空题
11、电源，用电器，开关，导线 12、串，并 13、电流强弱，安，A 14、10－4A ，2×108。
15、电流表，串，正，负，量程，用电器 16、相等，等于，之和。
三、作图题 1 2
17、略
18、见右图。
0.2
+
0.4
0.6 3 3
0.6
四、实验题
19、（1）S 2S 1，S 3
（2）S 1S 3，S 2
（3）L 2 （4）S 2S 3
20、（1）量程选错
（2）把量程改接 3A 的 （3）见上图
21、略。
