交流接触器如何接线这篇最详细接线图错过你会后悔的!
交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。
主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。
主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。
这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。
判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。
如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。
交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
正反转交流接触器接线方法
正反转交流接触器接线方法
正反转交流接触器接线方法如下：
1. 首先，将电源线连接到接触器的两个触点上。
其中，断路触
点连接到电源线的火线；闭路触点连接到电源线的零线。
2. 将电动机的两根电线分别连接到接触器的另外两个触点上。
其中，
断路触点连接到电动机的一根电线；闭路触点连接到电动机的另一根
电线。
3. 在电路中加入控制线，将控制线的一端连接到接触器的控制触点上，另一端连接到控制器上。
对于正反转，可以通过交换电动机两根电线的连接位置实现正反
转的切换。
值得注意的是，接触器的接线需要严格按照上述方法进行，避免
安装错误或接线混乱导致故障，出现安全问题。
交流接触器的工作原理和详细接线法
交流接触器的工作原理和详细接线法
交流接触器的工作原理：
当线圈中通过电流时，线圈产生的磁场会使接触器的铁芯吸引到线圈处，同时压缩机械弹簧力，从而闭合接点。
当线圈中停止通过电流时，磁场消失，机械弹簧力使铁芯退回原位，接点断开。
将负载接入常开接点，并将电源与负载的另一端相连，通过控制交流接触器的线圈电流来控制电路的通断状态。
交流接触器的详细接线法：
1.准备接线材料，包括双芯电线、电气螺丝、灰膏、胶布、擦纸及压接端子等。
2.将聚乙烯绝缘双芯电线通过电气螺丝连接到接触器，使其同分相的电极连接线芯与相同的绝缘接头，并
在其外壳上用灰膏将电线和接头紧密结合。
3.用压接端子将双芯电线压进接触器，然后再用灰膏将接头和线芯进行紧密包裹，以防止开路链接。
4.将接触器接在控制电路里，确保电源电路保持稳定，检查操作电路，具备标准电路连接。
5.擦拭接触器各部位的绝缘，保持接触器的清洁，防止灰尘和污染物损坏接触绝缘。
6.用胶布包裹接触器，保护接触绝缘，防止灰尘污染，并防止水分抵达接触器。
1。

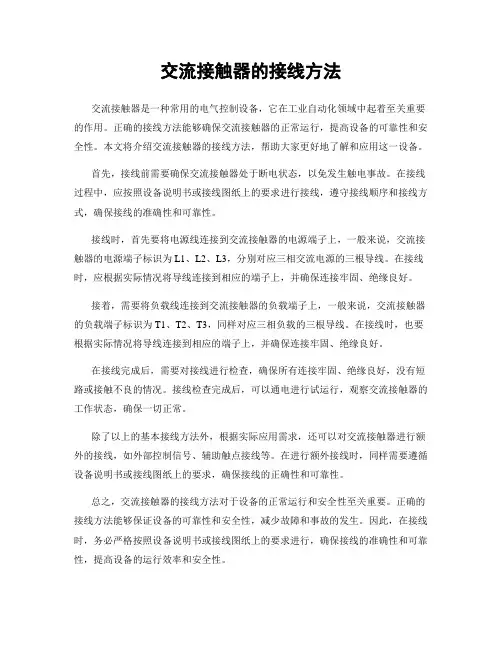

交流接触器的接线方法
交流接触器的接线方法交流接触器是一种常用的电气控制设备，它在工业自动化领域中起着至关重要的作用。
正确的接线方法能够确保交流接触器的正常运行，提高设备的可靠性和安全性。
本文将介绍交流接触器的接线方法，帮助大家更好地了解和应用这一设备。
首先，接线前需要确保交流接触器处于断电状态，以免发生触电事故。
在接线过程中，应按照设备说明书或接线图纸上的要求进行接线，遵守接线顺序和接线方式，确保接线的准确性和可靠性。
接线时，首先要将电源线连接到交流接触器的电源端子上，一般来说，交流接触器的电源端子标识为L1、L2、L3，分别对应三相交流电源的三根导线。
在接线时，应根据实际情况将导线连接到相应的端子上，并确保连接牢固、绝缘良好。
接着，需要将负载线连接到交流接触器的负载端子上，一般来说，交流接触器的负载端子标识为T1、T2、T3，同样对应三相负载的三根导线。
在接线时，也要根据实际情况将导线连接到相应的端子上，并确保连接牢固、绝缘良好。
在接线完成后，需要对接线进行检查，确保所有连接牢固、绝缘良好，没有短路或接触不良的情况。
接线检查完成后，可以通电进行试运行，观察交流接触器的工作状态，确保一切正常。
除了以上的基本接线方法外，根据实际应用需求，还可以对交流接触器进行额外的接线，如外部控制信号、辅助触点接线等。
在进行额外接线时，同样需要遵循设备说明书或接线图纸上的要求，确保接线的正确性和可靠性。
总之，交流接触器的接线方法对于设备的正常运行和安全性至关重要。
正确的接线方法能够保证设备的可靠性和安全性，减少故障和事故的发生。
因此，在接线时，务必严格按照设备说明书或接线图纸上的要求进行，确保接线的准确性和可靠性，提高设备的运行效率和安全性。
通过本文的介绍，相信大家对交流接触器的接线方法有了更深入的了解，能够更好地应用于实际工作中，确保设备的正常运行和安全性。
希望本文能够对大家有所帮助，谢谢阅读！。
交流接触器综合应用实物接线图（图文分析）
交流接触器综合应用实物接线图（图文分析）接触器，俗名叫磁吸，接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件，简单而言就是通过一个线圈里边通电，线圈产生磁场吸合金属触点来隔离控制电路通断，实现对更大电流或者更高电压电路系统的控制。
它以线圈的交直流供电分为交流接触器和直流接触器，两种控制方式一样，接线也大同小异。
要明白它的接线方法，先理解它的原理和内部架构。
一、交流接触器的原理和内部架构1、电磁铁的构造2、接触器的主体结构3、用于接触器的E形铁心的功能4、接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。
如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。
反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
5、接触器结构说明：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
弄清楚交流接触器的原理和结构图后，下边介绍该如何对交流接触线接线了，它分为主回路和控制回路接线，先说明原理图接线，然后再介绍实物图接线。
二、交流接触器原理图和实物接线方法1、交流接触器主回路接线主回路接线比较简单，就是三进三出，上进下出。
这6六条全部要接到主触头上，主触头故名思议就是用来和用电器接触的或者接在主回路上，要注意裸露的铜芯不宜太长，否则容易发生安全事故，也不能太短，否则容易接触不良，螺丝要用对口的螺丝刀拧进入，用力要均衡中庸，拧好螺丝后，用力扯一下，如果扯不下来就是合格的。
三相交流接触器接法
三相交流接触器接法
三相交流接触器是一种常用的电力控制器件，用于控制三相交流电路。
其接法如下：
1. 三相交流接触器的主接线口分别接入三相电源的三个相线。
2. 辅助接线口一般分为两组，一组是控制线路，另一组是信号线路。
3. 控制线路通常由控制电源、控制触点和控制继电器组成。
其中，控制电源为直流电源，控制触点连接于主接线口，而控制继电器则可通过接线口与控制电源相连。
4. 信号线路则由接触器的状态指示灯、远程信号灯和省电开关组成。
这些设备通常通过接线口与接触器相连。
三相交流接触器的接法需要严格按照电路图进行，避免接错或接反。
在正确接线的情况下，使用三相交流接触器可以帮助实现复杂的电路控制，提高电路的安全性和稳定性。
接触器的接线方法与工作原理
接触器的接线方法与工作原理1.交流接触器原理--简介交流接触器，其英文名称为Alternating Current Contactor，是接触器的一种，被广泛用作电力的开断和控制电路。
从用途来角度来看，交流接触器可分为工业用接触器以及建筑及家用接触器两类。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A 的不等，其用处相当广泛。
一、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
为了使磁力稳定，铁芯的吸合面加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。
接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。
接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。
交流接触器的接法ppt课件
交流接触器接法
交流接触器的接点，由银钨合金制成，具有良好的导电 性和耐高温烧蚀性。 交流接触器主要有四部分组成: (1)电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三副主触头和两个常开、两个常闭辅 助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装 置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接 线柱等。
交流接触器接法
接触器的接线方法有很多种，用的地方不一样，接线方法也不一样，这里指的是接 触器的单一接法和多个接触器的接法，一般最常见的就是利用断路器、按钮开关、 热继电器、延时继电器、数字继电器等低压控制元器件产品组合。其实，无论你用 什么接触器其功能和工作原理都是一样，无非是外形不一样。
交流接触器接线图：
交流接触器接法
右图为采用按钮和接触器双重互锁的电动机正、反两方向 运行的控制电路。 线路分析如下： 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭 合接通电动机，电动机这时的相序是L1、L2、L3，即正向 运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自 锁，常开主触头闭合换接了电动机三相的电源相序，这时 电动机的相序是L3、L2、L1，即反向运行
接线联锁的正反控制线路：
交流接触器的使用接法是怎么样的
名词解释：接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。 接触器广义上是指工业电中利用电流流过线圈产生磁场，使触头闭合，以达到控制负载的电器。
内容介绍பைடு நூலகம்
交流接触器的使用接法如下： 交流接触器1L1、3 L2、5L3是接触器电源侧，接三相电源。 2T1、4T2、6T3是负载侧接负载。NO为常开触点，通电以后触点闭合，变常闭触点。NC为常闭触 点，通电变常开。 三相电源接交流接触器三个主触头，另外三个主触头接电动机，交流接触器线圈接控制电路，用 按钮控制交流接触器的吸合即可。 交流接触器：交流接触器是接触器的一种，其典型结构分为双断点直动式(LC1-D/F)和单断路转 动式(LC1-B)。目前最常用的产品主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列 等。
参考资料：S-N交流接触器
S-N交流接触器用于交流频率50Hz和60Hz，额定电压至1000V，额定电流至800A的电力系统中接 通和分断电路，可与适当的热过载继电器或电子式保护继电器组合成电动机起动器，以保护运行 中可能发生过载的设备。
参考资料：LCI交流接触器
LCI系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz、电压至660V、电流至95A的电路 中，供远距离与分断电路频繁起动、控制交流电动机，接触器还可组装成积木式辅助触头组、空 气延时头，机构联锁机构等部件，组成延时接触器、可逆接触器、星三角起动器、并且可以和热 继电器直接插接安装组成电磁起动器。
谢谢观看
内容介绍
交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。 其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭 触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、 CJ12等。
交流接触器接线方法
交流接触器接线方法
在电气工程中，交流接触器是一种常用的控制设备，用于控制电路的开关和断开。
接触器通常由一个可拆卸的线圈和一组可移动的触点组成。
接线方法的正确使用可以确保电路的正常运行和安全。
常见的交流接触器接线方法有以下几种：
1. 直接控制接线法：将电源线L和N接入线圈的两端，同时将电源线L1和L2接入接触器的两个触点上，再将负载接入接触器的另外两个触点上。
通过控制线圈，可以实现对负载的开关和断开。
2. 继电器控制接线法：使用一个继电器控制接触器。
继电器的线圈通过一个开关控制，当开关闭合时，继电器的触点闭合，使得接触器的线圈通电，从而实现对负载的控制。
3. 定时控制接线法：使用一个定时器控制接触器。
定时器可以设置一定的延时时间，在延时时间到达后，触发接触器的线圈通电，从而实现对负载的控制。
无论使用哪种接线方法，都需要注意以下事项：
1. 线路必须符合电气安全规范，确保线路的安全可靠。
2. 确保电源的电压和频率与接触器规格相匹配，以免损坏接触器。
3. 接触器的额定电流必须大于负载的工作电流，以免过载。
4. 线圈接线必须正确，不可颠倒极性。
5. 接触器的触点要定期检查和保养，保持良好的触点接触。
通过正确使用交流接触器的接线方法，可以实现电路的稳定控制和安全运行。
在实际应用中，需要根据具体情况选择适合的接线方法，并遵循相关的电气安全规范。
交流接触器接线方法
交流接触器接线方法
接触器是一种用于控制电路的装置，常见的接线方法有以下几种：
1. 直接控制：将控制电源连接到接触器的控制线圈上，通过控制电源的通断来控制接触器的动作。
2. 控制器控制：将控制器的输出信号连接到接触器的控制线圈上，通过控制器的控制信号来控制接触器的动作。
这种方式常用于自动化控制系统中。
3. 并联控制：将多个控制信号并联连接到接触器的控制线圈上，只要有其中一个控制信号通电，接触器就会动作。
这种方式常用于安全系统中，可以通过多个独立的控制信号来确保安全。
4. 串联控制：将一个控制信号连接到接触器的控制线圈上，通过控制信号的通断来控制接触器的动作。
这种方式常用于普通的电路控制中，只需要一个控制信号来控制接触器。
需要注意的是，在进行接触器的接线时，要根据实际的电路需求和控制方式进行正确的接线，避免接线错误导致电路故障或无法正常工作。
如果不确定如何正确接线，建议咨询专业人士或查阅相关技术资料。
交流接触器怎么接线
交流接触器怎么接线标题：交流接触器怎么接线引言：交流接触器是一种常用的电气装置，用于控制交流电路中的电动机、灯具、加热设备等。
正确的接线方法对于电气系统的正常运行至关重要。
本文将会介绍交流接触器的接线方法，帮助读者了解如何正确安装和使用交流接触器。
一、了解交流接触器的基本结构在详细介绍接线方法之前，我们需要了解交流接触器的基本结构。
典型的交流接触器通常由电磁线圈、主接点、辅助接点和触点等组成。
电磁线圈是接触器的控制元件，通过电路中的控制信号来开合触点。
主接点主要用于接通或切断主电路，而辅助接点则用于电气信号传输和控制其他辅助设备。
二、接线步骤下面我们将详细介绍交流接触器的接线步骤，包括主电路和控制电路的接线方法。
1. 主电路接线(1) 首先，将主电源线连接到交流接触器的主线圈端子上。
确保电源线符合电气规范，正确连接相位线和零线。
(2) 接下来，将电动机或负载设备的线缆连接到接触器的主触点端子上。
根据设备要求，正确连接相位线和零线。
(3) 最后，将电源线的零线与负载设备的零线连接到接触器的零线端子上，以确保电气系统的接地安全。
2. 控制电路接线(1) 首先，将控制输入信号线连接到交流接触器的控制线圈端子上。
控制线圈通常由一个或多个控制开关、按钮或传感器提供信号输入。
(2) 接下来，根据需要，将辅助接点的线缆连接到接触器的相应端子上。
辅助接点可以用于控制其他设备或显示控制信号状态。
(3) 最后，确保所有的线缆连接牢固，并检查接线是否正确，没有短路或接触不良等问题。
三、安全注意事项在进行交流接触器的接线过程中，还应注意以下安全事项：1. 请在操作之前确保断开电源，并使用绝缘手套等个人防护装备。
2. 请确保电气设备和线缆符合当地的电气规范和标准。
3. 请不要在工作时触摸裸露的导线或接点，以免引发触电事故。
4. 请确保接触器的额定电压和频率与电气系统相匹配。
5. 请定期检查和维护接触器，确保接点清洁、弹性良好，并及时更换损坏的零件。
交流接触器的接线方法
交流接触器的接线方法
交流接触器是一种用于控制电动机启停和正反转的电器元件，
广泛应用于工业生产中。
正确的接线方法对于保证电动机的正常运
行和延长设备的使用寿命至关重要。
下面将介绍交流接触器的接线
方法，希望能对大家有所帮助。
首先，接线前需要确保交流接触器的型号和参数与电动机匹配，以及电气控制系统的电压和频率与电动机一致。
接线前务必断开电源，确保安全。
接线时，首先将电源线L1、L2、L3分别连接到交流接触器的主
触点上，即接触器的3个触点上。
接线时需要注意接线的牢固和接
触的可靠性，避免出现接触不良或者接触松动的情况。
接着，将电动机的线圈U、V、W分别连接到交流接触器的触点上。
通常情况下，U线圈连接到主触点上的1号触点，V线圈连接到
2号触点，W线圈连接到3号触点。
接线时要注意线圈的绝缘和连接
的牢固性，确保不会出现线路短路或者接触不良的情况。
在接线完成后，需要进行接线的调试和检查。
首先，检查接线
是否符合接线图和接线要求，确保没有接错线或者接反线的情况。
其次，需要进行电气参数的调试，包括电流、电压等参数的检测和调整，确保电动机的正常运行。
最后，进行接触器的手动操作，检查接触器的正常动作和接触的可靠性。
总之，交流接触器的接线方法对于电动机的正常运行和设备的安全性至关重要。
正确的接线方法能够保证设备的正常运行和延长设备的使用寿命，因此在接线时务必仔细操作，确保接线的准确性和可靠性。
希望以上内容能够对大家有所帮助，谢谢阅读。
交流接触器的接线方法
交流接触器的接线方法
接触器的接线方法有很多种，具体接线方法要根据具体品牌和型号的接触器来确定。
一般来说，接触器有控制电路和主回路两部分。
控制电路通常由控制继电器或者按钮开关来控制，而主回路则是用来控制电机或其他设备的电路。
在接线的时候，首先要确保电源已经断开，然后根据接触器的接线图来正确连接控制电路和主回路。
在连接控制电路的时候，通常需要连接控制继电器或按钮开关的触点到接触器的控制端子上。
而在连接主回路的时候，需要连接电源线和负载线到接触器的主回路端子上。
在接线完成后，一定要进行仔细的检查，确保接线正确无误。
接触器的接线方法对于设备的正常运行至关重要，因此在接线过程中一定要认真细心，避免出现错误接线导致设备损坏或者安全事故发生。
交流接触器接线技巧是什么？三大属性分别有哪些？
交流接触器接线技巧是什么？三大属性分别有哪些？交流接触器接线技巧1、1、3、5接三相电源，（主电路部分）；2、2、4、6接三相电机；3、A1、A2 ：是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
4、13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
5、首先电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。
6、控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
交流接触器的三大属性1、交流接触器线圈。
线圈通常用A1和A2来标识，可以简单分为交流接触器和直流接触器，我们经常使用的是交流接触器，其中220/380V最为常用:2、交流接触器主触点。
L1-L2-L3接三相电源进线，T1–T2-T3接电源出线，可以用来接负载线。
交流接触器的主触点都是常开触点，主要接在主电路里，控制电动机等设备的启动和停止！3、交流接触器的辅助触点。
辅助触点可以分为常开点NO和常闭点NC。
3-1常开点NO，一般情况下常开点NO主要用于接触器自锁控制和传递运行信号来使用，例如:交流接触器常开点NO接一个红色的指示灯可以作为电机的运行指示灯，当交流接触器得电的时候，常开点NO闭合，接通指示灯，来传递电机或者电路的运行信号。
3-2，交流接触器的常闭点NC。
一般情况下交流接触器常闭点NC主要用于电路的互锁和信号传递。
例如:电动机正反转控制电路中就是利用了接触器常闭点NC的互锁功能。
单相交流接触器的接线方法
单相交流接触器的接线方法一、引言单相交流接触器是一种用于控制电动机或其他电器设备的开关装置，广泛应用于工业生产和民用领域。
正确的接线方法对于保证设备的正常运行和延长设备寿命至关重要。
本文将介绍单相交流接触器的接线方法，帮助读者了解如何正确接线。
二、主要接线方法1. 直接启动法直接启动法是单相交流接触器最常见的接线方法，适用于功率较小的电动机。
其接线方式为：将电源的相线（L）和零线（N）分别连接到接触器的L1和L2端子上，将电动机的相线（T）连接到接触器的T端子上，将电动机的零线（N）连接到接触器的N端子上。
此时，当接触器闭合时，电动机将启动运行。
2. 带过载保护的接线法为了保护电动机免受过载损坏，可以采用带过载保护的接线法。
其接线方式与直接启动法类似，只是在T端子上额外接入一个过载保护装置，如热继电器或电子过载保护器。
当电动机发生过载时，过载保护装置将断开电路，避免电机受损。
3. 带瞬时启动法在一些特殊应用中，需要电动机具有瞬时启动的功能，即电动机启动时短时间内输出较大的转矩。
这时可以采用带瞬时启动法的接线方式。
其接线方式与直接启动法类似，只是在T端子上额外接入一个启动电容器。
启动电容器能够提供额外的电流，使电动机在启动时获得更大的转矩。
4. 带反向启动法有些应用中，需要电动机能够正反转，即能够实现正转和反转运行。
这时可以采用带反向启动法的接线方式。
其接线方式与直接启动法类似，只是在T端子上额外接入一个反向器或切换装置。
通过控制反向器或切换装置的动作，可以实现电动机的正转和反转运行。
5. 带制动装置的接线法在一些特殊应用中，需要电动机具有制动功能，即电动机停止运行时能够快速制动并停止。
这时可以采用带制动装置的接线方式。
其接线方式与直接启动法类似，只是在电动机的相线（T）上额外接入一个制动装置，如电磁制动器或电阻制动器。
通过控制制动装置的动作，可以实现电动机的快速制动和停止。
三、注意事项1. 在进行接线时，务必断开电源，以免发生触电事故。
