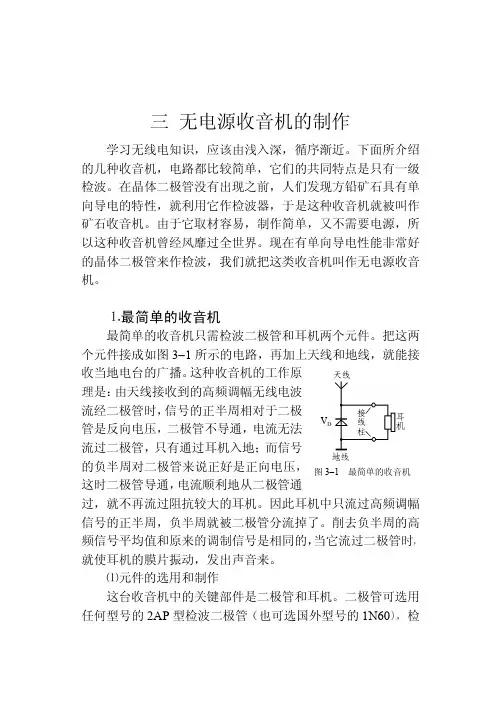

最简单的收音机的电路图

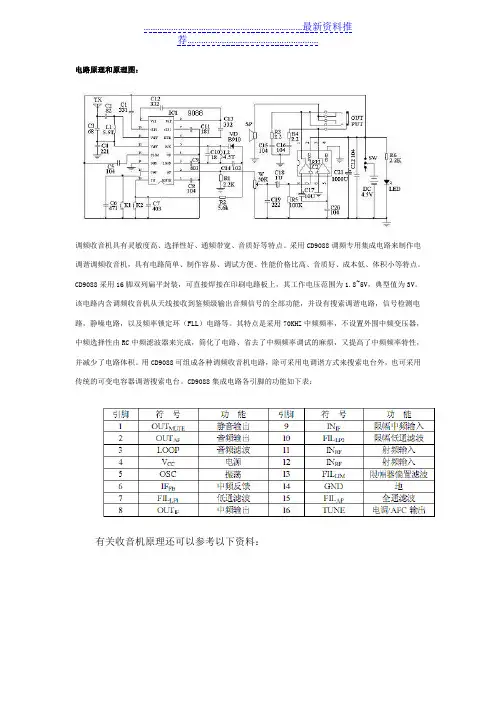

CD9088电路原理和原理图
电路原理和原理图:调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为 1.8〜5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输岀音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料:FM 信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻 R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由 L2、C4及变容二极 管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容， C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC 电压输出端， SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端 向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一 个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一 下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz 中频信号。
经RC 中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静 噪电路后，从CD9088的2脚输出音频复合信号，经 R3 C15去加重电路后，由 C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
自制无电源收音机
N S
把外部引线焊接 接在铜片上引出
线圈的另 外两根引 线在这面 连接起来 用 502 胶水 把极 靴粘 在磁 铁上
线圈
极靴
图 310 把线圈、极靴和磁铁组装在一起
图 311 两个线圈的绕向
然后把组装好的线圈、极靴和磁铁组件用粘橡胶和塑料用 的强力胶（此类胶有许多品种，一般化工商店有售，使用方法 见说明书）粘在外壳底部的中央。待强力胶干后，可如图 312 那样，用直尺测量一下极靴和振动膜的间隙，此间隙应保持在 1mm 左右，如果过大可把外壳磨去少许，过小则需要在外壳的 边缘垫上纸垫。振动膜可用马口铁皮制作，其大小可视外壳的
在虚线处折弯 8 25 1 牛皮纸 抹上胶水
用木片 削制 (a) (b)
抽出木心 (c )
图 36 线圈中心框架的制作方法
面，必须使抽出木心的纸框能自如地套在极靴上。 然后再参考图 37 尺寸，用厚度为 1mm 的胶板做两块挡 板。 挡板中心的方孔用什锦锉加工。 可先用Φ1.5 的钻头钻一个 小圆孔， 然后把圆孔逐渐锉长锉方。 快锉到图中给出的尺寸时， 用制好的中心框架试着插入到方孔中，以刚好能容纳中心纸框 为宜。如果把方孔锉大了，中心纸框就无法把方孔塞紧，制出 来的骨架就不结实。制好胶木挡板后，可把它们都穿在中心框 架上。然后把中心框架两端的四角用剪刀剪开 1mm 长的小口， 并在剪出小口的纸边上涂抹上胶水。将穿在纸框上的挡板捋向 两端，并把已剪开小口并涂有胶水的纸框边向外翻起，粘在挡 板上，制好的线圈框架如图 37 中所示。这样的骨架一共作四 只。 骨架的胶水晾干后，就可着手绕制线圈了。应选用 43～46 号的漆包线（直径约在 0.06～0.09mm 之间）绕制。绕制线圈 的漆包线越细越好，所用的漆包线越细，制作出的耳机就越灵 敏。漆包线也可从废旧的线圈中拆出，如从报废的汽车点火线 圈或某些报废的交流接触器线圈中拆出的漆包线粗细就基本合 适。选好漆包线后，可参照图 38 所示的方法，用手摇钻代替 绕线机绕制。方法是：将卷制中心框架用的木心胎具插回骨架

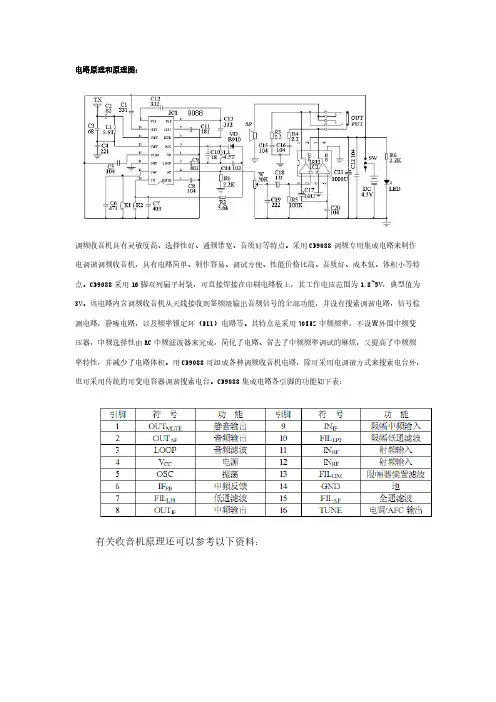

CD9088电路原理和原理图
电路原理和原理图：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容，C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC电压输出端，SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz中频信号。
经RC中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088的2脚输出音频复合信号，经R3、C15去加重电路后，由C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
CD9088
f = 22.5kHz
1 1.4
f = 75kHz
2.4 3.3
FM 1kHz 75kHz AM 1kHz m = 0.8
47
52
frip =1kHz Vrip =100mV
RL= 22k
7 10 60 85 120
单位
uV
dB % % dB dB mV
极限点 典型值 V/ t fosc/ t IAFC/ V3
10-3
EMF (V)
注 1 静音开关打开 2 静音开关合上
第3页共4页
华晶双极电路
6. 应用线路
CD9088CB
10k 1.2k
68pF 220pF
3.9nF 9
330pF 10
82pF 11
70nH 12
0.1uF 13
CD9088CB
14
Vcc
470pF
15
16
8 3.3nF
7 180pF
6
-10 ~ 70 -55 ~ 150
单位 V
3.2 电参数
除非另有规定 VCC=3V Tamb=25 Vi = 400uV 开路电压 RS = 75
参数名称
符号
限幅灵敏度
VILIM
信噪比 失真度
S+N/N THD
AM 抑制
AM
纹波抑制
R.R
音频输出
VO
频道搜索 BB910 C16 = 0.1uF
16 脚最小输出电压
地址 江苏省无锡市梁溪路 14 号 电话 0510 - 5807228-5542 传真 0510 - 5800864
第1页共4页
华晶双极电路
CD9088CB
CD9088电路原理和原理图
电路原理和原理图：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容，C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC电压输出端，SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz中频信号。
经RC中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088的2脚输出音频复合信号，经R3、C15去加重电路后，由C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
diy调频收音机
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
CD9088电路原理和原理图
电路原理和原理图：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容，C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC电压输出端，SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz中频信号。
经RC中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088的2脚输出音频复合信号，经R3、C15去加重电路后，由C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
FM收音机原理与原理图
AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实习内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收音机电路图如图2所示。
图2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。
图3 CXA1191M/CXC1191P的内部方框图下面介绍收音机电路图的功能块电路的作用。
图解经典电路之六管调幅收音机
图解经典电路之六管调幅收音机展开全文今天闲来无事，带大家来分析一个经典电路。
如题，就是伴随我们整个童年的收音机，常用的收音机按照工作原理来说主要分为FM （调频）和AM（调幅）两种。
AM收音机最经典的电路要数六管调幅收音机。
今天，我们就来分析一下六管收音机的工作原理。
首先，拆开收音机，看看里面都有些啥。
图一收音机拆解图完整的电路图如下：图二完整电路图首先回答几个问题：（1）收音机是什么？收音机是一个能够接收无线电台广播信号，并把节目内容通过扬声器播放出来的终端设备。
（2）收听广播电台需要什么条件？首先，既然收音机是用来接收无线广播电台的设备，那么首先得有正常工作的无线广播电台，然后手里有一台工作正常的收音机。
我们通过调频旋钮来选择我们要收听的电台。
图三无线广播系统（3）收音机的原理是什么？首先，我们思考一下声音和电信号的关系。
虽然声音和电信号是两种不同的东西，但是可以通过一定方式实现两者之间的相互转化。
比如。
声音 ---> 电信号（麦克风可以将声音震动的机械能转化成电能）电信号---> 声音(扬声器，俗名喇叭，可以将电信号转化成声音信号)图四电信号和声音信号相互转换既然这样，如果电台到听众之间的距离很近的话，我们完全可以通过把麦克风产生的电信号通过电线传送到听众那里，然后使用放大器将电信号加以放大，推动喇叭发出声音。
结构如下：图五有线传输电台信号但是，一个广播电台不可能只服务于它周边的少数听众，且每个听众接根线收听电台实在是不方便。
所以，无线电台出现了。
无线和有线区别在哪里那? 顾名思义，无线电台就是把电台原本需要通过电线传输的电信号，先转换成电磁波，发往空中，然后接收端通过天线接收到该电磁波，天线把接收到的电磁波转换成电信号，加以放大，推动扬声器发出声音。
结构如下：图六无线传输电信号然而，我们人类听觉范围只有20Hz～20KHz，多数人声的频率范围在340Hz～3.4KHz之间。
根据理论分析，电信号转换成电磁波的能力跟频率和天线长度有关系，即，频率越高，天线越长，电信号越容易转换成电磁波，通过天线发射出去。
diy调频收音机解析
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
检波二极管的作用
检波二极管的作用检波（也称解调）二极管的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。
常用的国产检波二极管有2AP系列锗玻璃封装二极管。
常用的进口检波二极管有1N34/A、1N60等。
二极管检波电路二极管检波电路及故障处理如图9-48所示是二极管检波电路。
电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。
图9-48 二极管检波电路1．电路分析准备知识众所周知，收音机有调幅收音机和调频收音机两种，调幅信号就是调幅收音机中处理和放大的信号。
见图中的调幅信号波形示意图，对这一信号波形主要说明下列几点：（1）从调幅收音机天线下来的就是调幅信号。
（2）信号的中间部分是频率很高的载波信号，它的上下端是调幅信号的包络，其包络就是所需要的音频信号。
（3）上包络信号和下包络信号对称，但是信号相位相反，收音机最终只要其中的上包络信号，下包络信号不用，中间的高频载波信号也不需要。
2．电路中各元器件作用说明如表9-43所示是元器件作用解说。
表9-43 元器件作用解说元器件名称解说检波二极管VD1 将调频信号中的下半部分去掉，留下上包络信号上半部分的高频载波信号。
高频滤波电容C1 将检波二极管输出信号中的高频载波信号去掉。
检波电路负载电阻R1检波二极管导通时的电流回路由R1构成，在R1上的压降就是检波电路的输出信号电压。
耦合电容C2检波电路输出信号中有不需要的直流成分，还有需要的音频信号，这一电容的作用是让音频信号通过，不让直流成分通过。
3．检波电路工作原理分析检波电路主要由检波二极管VD1构成。
在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图9-49所示是调幅波形展开后的示意图。
51单片机+TEA5767+数码管的FM收音机制作电路图+程序
51单片机+TEA5767+数码管的FM收音机制作电路图+程序展开全文现在网上很多网友都在做和TEA5767有关的东东，今天找到个MP4的尸体，屏碎了，打开一看刚好有能用的TEA5767，验证了一下这个东西的实用性，用手上刚好有的51单片机开发板和lm386，为这个集成模块搭建了一个测试平台，下面是试验图片，如果在西安的朋友，肯定知道我手的那个电台了，哈哈！图片一：这个图可以看到整体结构了，其实硬件电路很简单，看看pdf文档完全可以搭建出来，单片机实验板是以前开发的商品。
图片二：这一部分是主要部分了，中间上面那个就是拆下来的TEA5767，它右边是LM386，做功率放大的，下面的扬声器是从一个笔记本里边拆下来的（太败家了，衰！）。
下面的程序可以直接运行了，绝对没问题的，这个也是参考了几个网站的程序，做了些修改，可以手动自动调台了，手动调台有问题，算法好像不对，但是出来的频率问题不大，自动搜索的结果是正确的，我要提醒大家一点，自动搜台的效果和接受强度，也就是天线，有很大的关系，我的天线是一截不到15mm的软导线，good luck！1./*********************************************************** ****************************************2.TEA5767采用I2C接口控制,单片机用AT89S52.晶振11.0592Mhz。
采用四位LED显示。
3.TEA5767采用I2C接口控制.TEA5767读写数据都是5个字节,其中PLL参数14位. Fosc =11.0592Mhz.4.************************************************************ ****************************************/5.#include "regx52.h"6.#include "intrins.h"7./*********************************************************** ************************/8.#define max_freq 108000 //108Mhz9.#define min_freq 87500 //87.5Mhz10.#define max_pll 0x339b //108MHz时的pll.11.#define min_pll 0x299d //87.5MHz时的pll.12.#define Add_Freq 113.#define Dec_Freq 014.#define REFERENCE_FREQ 32.76815.#define ATIIcxxDriverAddressW 0xC016.#define ATIIcxxDriverAddressR 0xC117.#define _Nop()_nop_(),_nop_(),_nop_(),_nop_(),_nop_() /*定义空指令*/18.#define LED P019.void Initialization(void);20.void Get_Pll(void);21.void Get_Frequency(void);22.void Search(unsigned char mode);23.void Auto_Search(unsigned char mode);24.unsigned char GetKey();25.void Delay(unsigned char Time);26.void Led_Display(unsigned long i);27.void DelayD(unsigned char Time);28.unsigned char GetKey();29.void Delay(unsigned char Time);30.void ATIICxx_PWrite(unsigned char *McuAddress,unsigned char count);31.void ATIICxx_PRead(unsigned char *McuAddress,unsigned char count);32.void I2C_Send_Byte(unsigned char sendbyte);33.unsigned char I2C_Receive_Byte(void);34.void I2C_Start(void);35.void I2C_Stop(void);36.void I2C_Ack(void);37.void I2C_Noack(void);38.39./******************************************************** *************/40./* IIC读写程序芯片型号*/41.sbit I2C_SCK=P3^0; /*实时时钟时钟线引脚 */42.sbit I2C_SDA=P3^1; /*实时时钟数据线引脚 */43.sbit k1=P1^7;44.sbit k2=P1^6;45.sbit k3=P1^5;46.sbit k4=P1^4;47./******************************************************** *************/48./******************************************************** ****************/49.sbit ge=P2^3;50.sbit shi=P2^2;51.sbit bai=P2^1;52.sbit qan=P2^0;53.unsigned char tab[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共阳54.//0, 1, 2 3 4 5 6 7 8 955./******************************************************** ****************/56.unsigned char radio_write_data[5]={0x2d,0x56,0x20,0x11,0x00}; //初始化写入TEA5767的数据(FM89.8Mhz)57.unsigned char radio_read_data[5];58.unsigned int Pll_Data;59.unsigned long Frequency_Data;60./******************************************************** ***************************/61.void Initialization(void)62.{63.TMOD = 0x11;64.TH0 = 0x5d;65.TL0 = 0x3d;66.TR0 = 0; //25ms67.TH1 = 0x5d;68.TL1 = 0x3d;69.TR1 = 0; //25ms70.T2CON = 0x30;71.T2MOD = 0x00;72.RCAP2H = 0xFE;73.TH2 = RCAP2H;74.RCAP2L = 0xFB;75.TL2 = RCAP2L;76.TR2 = 0; //2400bps77.PCON = 0x00;78.SCON = 0xD0;79.IP = 0x14;80.EX0 = 1;81.IT0 = 1;82.ET0 = 1;83.EX1 = 1;84.IT1 = 1;85.ES = 0;86.EA = 0;87.}88.89./******************************************************** ***************************/90.//读TEA5767状态,并转换成频率91.void Radio_Read(void)92.{93.unsigned char temp_l,temp_h;94.Pll_Data = 0;95.96.ATIICxx_PRead(&radio_read_data[0],5);97.98.temp_l = radio_read_data[1];99.temp_h = radio_read_data[0];100.temp_h &= 0x3f;101.Pll_Data = temp_h*256+temp_l;102.Get_Frequency();103.}104.105./******************************************************** ***************************/106.//由PLL计算频率107.void Get_Frequency(void)108.{109.unsigned char hlsi;110.unsigned int npll = 0;111.112.npll = Pll_Data;113.hlsi = radio_read_data[2]&0x10;114.if (hlsi)115.Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25-225); //频率单位:KHz116.else117.Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25+225); //频率单位:KHz118.}119.120./******************************************************** ***************************/121.//由频率计算PLL122.void Get_Pll(void)123.{124.unsigned char hlsi;125.126.hlsi = radio_read_data[2]&0x10;127.if (hlsi)128.Pll_Data = (unsigned int)((float)((Frequency_Data+225)*4)/(float)REFERENCE_FREQ); //频率单位:k129.else130.Pll_Data = (unsigned int)((float)((Frequency_Data-225)*4)/(float)REFERENCE_FREQ); //频率单位:k131.}132.133./******************************************************** ***************************/134.//手动设置频率,mode=1,+0.1MHz; mode="0:-0".1MHz ,不用考虑TEA5767用于搜台的相关位:SM,SUD135.void Search(unsigned char mode)136.{137.Radio_Read();138.139.if(mode)140.{141.Frequency_Data += 100;142.if(Frequency_Data > max_freq)143.Frequency_Data = min_freq;144.}145.else146.{147.Frequency_Data -= 100;148.if(Frequency_Data < min_freq)149.Frequency_Data = max_freq;150.}151.152.Get_Pll();153.radio_write_data[0] = Pll_Data/256;154.radio_write_data[1] = Pll_Data%256;155.radio_write_data[2] = 0x41;156.radio_write_data[3] = 0x11;157.radio_write_data[4] = 0x40;158.ATIICxx_PWrite(&radio_write_data[0],5);159.}160.161./******************************************************** ***************************/162.//自动搜台,mode=1,频率增加搜台; mode="0:频率减小搜台".163.void Auto_Search(unsigned char mode)164.{165.Radio_Read();166.Get_Pll();167.if(mode)168.{169.radio_write_data[2] = 0xb1;170.if(Pll_Data > max_pll)171.{172.Pll_Data = min_pll;173.}174.}175.else176.{177.radio_write_data[2] = 0x41;178.if(Pll_Data < min_pll)179.{180.Pll_Data = max_pll;181.}182.}183.184.radio_write_data[0] = Pll_Data/256+0x40;185.radio_write_data[1] = Pll_Data%256;186.radio_write_data[3] = 0x11;187.radio_write_data[4] = 0x40;188.ATIICxx_PWrite(&radio_write_data[0],5);189.Radio_Read();190.while(!(radio_read_data[0]&0x80)) //RF电台就绪标志191.{192.Radio_Read();193.}194.}195.196./******************************************************** ***************************/197.void main(void)198.{199.//0x2d,0x56,0x20,0x11,0x00200.unsigned long temp;201.Initialization();202.radio_write_data[0] =0x2A;203.radio_write_data[1] =0xB6;204.radio_write_data[2] =0x41;205.radio_write_data[3] =0x11;206.radio_write_data[4] =0x40;207.ATIICxx_PWrite(&radio_write_data[0],5);//初始化TEA5767(89.8Mhz)208.Frequency_Data = 89800;209.210.while(1)211.{ temp= Frequency_Data;212.Led_Display(Frequency_Data);213.214.if( k1 == 0)215.{ DelayD(2);216.while(k1 == 0);//等待键松开217.Search(Add_Freq);218.}219.if( k2 == 0)220.{ DelayD(2);221.while(k2 == 0);//等待键松开222.Search(Dec_Freq);223.}224.if( k3 == 0)225.{ DelayD(2);226.while(k3 == 0);//等待键松开227.Auto_Search(Add_Freq);228.}229.if( k4 == 0)230.{ DelayD(2);231.while(k4 == 0);//等待键松开232.Auto_Search(Dec_Freq);233.}234.235.}236.}237.238./******************************************************** *************/239.struct bytedata_2240.{241.unsigned char ByteH;242.unsigned char ByteL;243.};244.245.union int2byte246.{247.unsigned int IntData;248.struct bytedata_2 ByteData;249.};250./******************************************************** *************/251.//启动I2C总线,退出时SCL为低252.void I2C_Start(void)253.{254.I2C_SDA=1; /*发送起始条件的数据信号*/255._Nop();256.I2C_SCK=1;257._Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/258.I2C_SDA=0; /*发送起始信号*/259._Nop();_Nop();_Nop();_Nop();_Nop(); /* 起始条件锁定时间大于4μs*/260.I2C_SCK=0; /*钳住I2C总线，准备发送或接收数据 */261._Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/262.}263.//*停止I2C总线264.void I2C_Stop(void)265.{266.I2C_SCK=0;267.I2C_SDA=0; /*发送结束条件的数据信号*/268._Nop(); /*发送结束条件的时钟信号*/269.I2C_SCK=1; /*结束条件建立时间大于4μs*/270._Nop();_Nop();_Nop();_Nop();_Nop();271.I2C_SDA=1; /*发送I2C总线结束信号*/272.}273.//MCU等待应答位(返回0表示应答)274.bit I2C_WaitAck(void)275.{276.unsigned char ucErrTime = 200; //因故障接收方无ACK，超时值。
