高中物理《磁场》常见易错题解析

合集下载

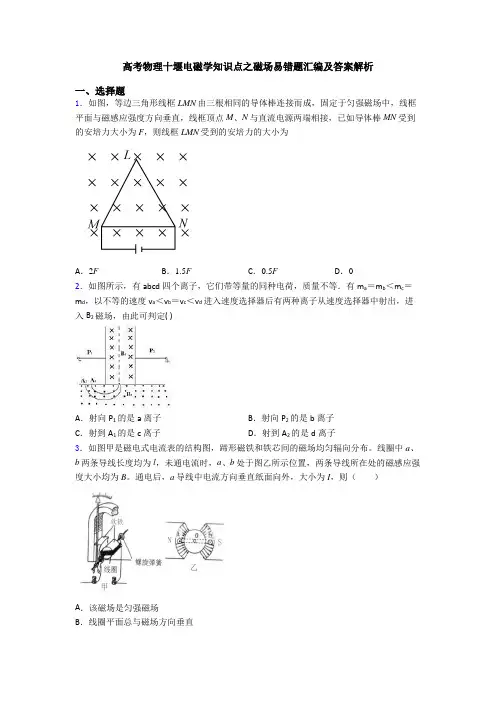

高考物理十堰电磁学知识点之磁场易错题汇编及答案解析

高考物理十堰电磁学知识点之磁场易错题汇编及答案解析一、选择题1．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A．2F B．1.5F C．0.5F D．02．如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等．有m a＝m b＜m c＝m d，以不等的速度v a＜v b＝v c＜v d进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

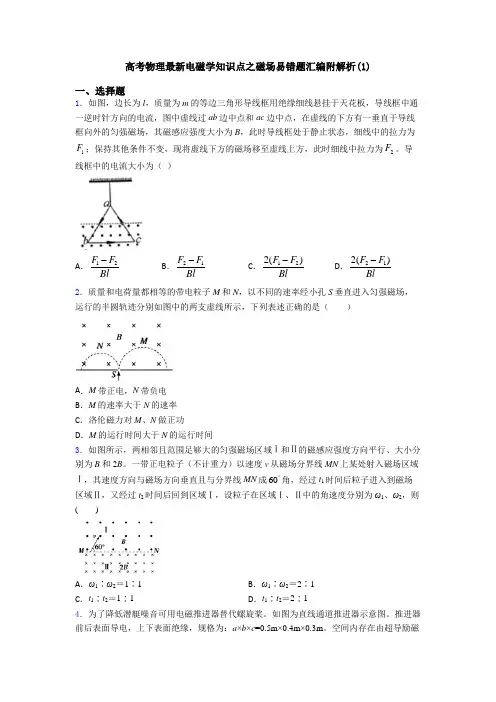

高考物理最新电磁学知识点之磁场易错题汇编附解析(1)

高考物理最新电磁学知识点之磁场易错题汇编附解析(1)一、选择题1．如图，边长为l ，质量为m 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向外的匀强磁场，其磁感应强度大小为B ，此时导线框处于静止状态，细线中的拉力为1F ；保持其他条件不变，现将虚线下方的磁场移至虚线上方，此时细线中拉力为2F 。

导线框中的电流大小为（）A ．12F F Bl- B ．21F F Bl- C ．122()F F Bl-D ．212()F F Bl- 2．质量和电荷量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A ．M 带正电，N 带负电B ．M 的速率大于N 的速率C ．洛伦磁力对M 、N 做正功D ．M 的运行时间大于N 的运行时间3．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B 和2B 。

一带正电粒子（不计重力）以速度v 从磁场分界线MN 上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN 成60︒角，经过t 1时间后粒子进入到磁场区域Ⅱ，又经过t 2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则( )A ．ω1∶ω2＝1∶1B ．ω1∶ω2＝2∶1C ．t 1∶t 2＝1∶1D ．t 1∶t 2＝2∶14．为了降低潜艇噪音可用电磁推进器替代螺旋桨。

如图为直线通道推进器示意图。

推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。

空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。

则下列判断正确的是（）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103NC ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能5．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

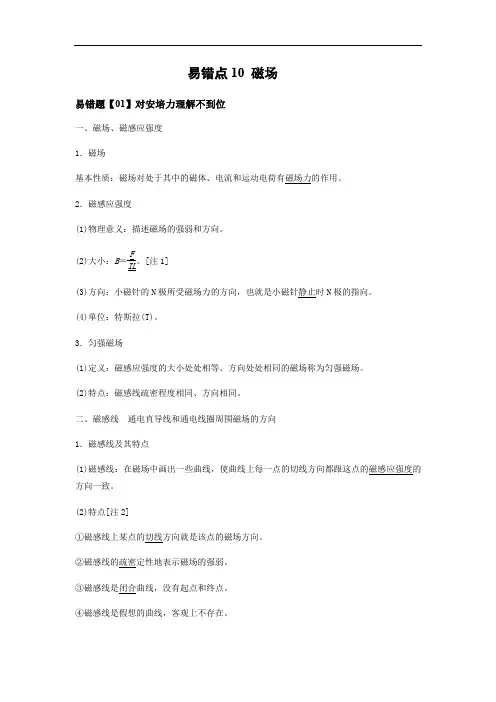

易错点10 磁场 —备战2021年高考物理一轮复习易错题

易错点10 磁场易错题【01】对安培力理解不到位一、磁场、磁感应强度1．磁场基本性质：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用。

2．磁感应强度(1)物理意义：描述磁场的强弱和方向。

(2)大小：B＝FIL。

[注1](3)方向：小磁针的N极所受磁场力的方向，也就是小磁针静止时N极的指向。

(4)单位：特斯拉(T)。

3．匀强磁场(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场。

(2)特点：磁感线疏密程度相同、方向相同。

二、磁感线通电直导线和通电线圈周围磁场的方向1．磁感线及其特点(1)磁感线：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。

(2)特点[注2]①磁感线上某点的切线方向就是该点的磁场方向。

②磁感线的疏密定性地表示磁场的强弱。

③磁感线是闭合曲线，没有起点和终点。

④磁感线是假想的曲线，客观上不存在。

2．电流的磁场三、安培力、安培力的方向匀强磁场中的安培力1．安培力的大小(1)磁场和电流垂直时：F＝BIL。

(2)磁场和电流平行时：F＝0。

2．安培力的方向左手定则判断： [注3](1)伸出左手，让拇指与其余四指垂直，并且都在同一个平面内。

(2)让磁感线从掌心进入，并使四指指向电流方向。

(3)拇指所指的方向就是通电导线在磁场中所受安培力的方向。

易错题【02】对带电粒子在磁场中运动分析有误一、洛伦兹力、洛伦兹力的方向和大小1．洛伦兹力：磁场对运动电荷的作用力叫洛伦兹力。

[注1] 2．洛伦兹力的方向(1)判定方法：左手定则掌心——磁感线垂直穿入掌心；四指——指向正电荷运动的方向或负电荷运动的反方向；拇指——指向洛伦兹力的方向。

(2)方向特点：F ⊥B ，F ⊥v ，即F 垂直于B 和v 决定的平面。

[注2] 3．洛伦兹力的大小(1)v ∥B 时，洛伦兹力F ＝0。

(θ＝0°或180°)[注3] (2)v ⊥B 时，洛伦兹力F ＝qvB 。

物理磁场类易错题的分析

物理磁场类易错题的分析磁场涉及到多个方向的判定，学生对这种判定认识不清，就会对解答此类问题造成影响。

为给高中生学习这方面内容提供帮助，本文就磁场中涉及到的概念及易错题型做简要阐述。

对于高中生来说，物理的概念相对清晰，但是在解决物理问题时就有畏难情绪。

要学好高中物理磁场一节的内容，就必须要先对这部分内容的概念有清晰认识，通过自己的理解和认识，进行物理问题的解答。

如此一来，才能够达到学好物理的目的。

物理磁场涉及的概念安培力和洛伦兹力。

对于磁场的强弱和方向，用一个矢量来表示它，这个矢量就是磁感应强度，单位T。

在磁场当中，一般由带电粒子在磁场当中的运动进行出题，这部分题主要牵涉到两个力和两个力方向的判断。

安培力计算公式：F=BIL（B表示磁感应强度，F是安培力，I是电流强度、L是导线长度，注意计算过程当中导线要与磁场成垂直关系）。

洛伦兹力计算公式：F=qvB，q为带电粒子的电量，B 为磁场强度，v是粒子速度。

安培力的方向：左手定则。

左手手掌打开，四指并拢，大拇指与四指垂直。

磁场方向指向手心，四指指向电流方向，大拇指指向安培力的方向。

洛伦兹力方向：左手螺旋定则，磁感线方向指向手心，正电荷运动方向为四指指向，大拇指方向即洛伦兹力方向。

磁场类易错题分析安培力、洛伦兹力易错例题。

例题：如图1，一个带有逆时针方向电流I’的长方形导体线圈，在一根恒定电流I的导线右侧静止，线圈的长边与导线平行，先使系统开始运转，线圈的运动状态将会怎样？错解：线圈和导线将会产生两个磁场，导线右侧的磁场为从外穿过线圈向里，和一个N极针对矩形线圈向里的条形磁铁等效，又通电线圈是环形电流，根据右手螺旋定则，磁极的方向在S极，S极将会受到N极的吸引。

因此，矩形线圈就会垂直于直面向外进行加速。

分析原因：条形磁铁的磁极和磁场不能够和直流电流形成的磁场等效，直流电流形成的磁场是一组以导线为圆心的圆构成，没有磁铁所谓的南北极之分。

正解：用右手螺旋定则对线框所处位置的导线直流电流磁感线进行分析，可以得到磁感线方向，磁感线越靠近电流越密集，越远离电流越稀疏。

磁学错题与易错点解析

磁学错题与易错点解析磁学作为物理学的一个重要分支，对于理解和应用磁性现象具有重要意义。

然而，学习磁学的过程中，我们常常会遇到一些错误的题目或者易错点。

本文将对一些常见的磁学错题进行解析，并指出易错点，以帮助读者更好地掌握磁学知识。

一、错题解析1. 在一个匀强磁场中，一自由电子有一个初速度v0，它的轨迹是：A. 一圆B. 一螺旋线C. 直线D. 不能确定解析：正确答案是B. 一螺旋线。

自由电子在匀强磁场中受到洛伦兹力的作用，沿着垂直于磁场方向的轨道做圆周运动。

由于初速度的存在，电子的轨迹会呈现出螺旋线的形状。

2. 一直导线通以电流，它所处的磁场强度是：A. 垂直于导线B. 平行于导线C. 与导线交错D. 不能确定解析：正确答案是A. 垂直于导线。

根据安培定理，电流会在其周围产生一个磁场，该磁场的方向垂直于电流所在的导线方向。

因此，导线所处的磁场强度是垂直于导线的。

3. 对于电流元为dL的直导线段，它在坐标原点处产生的磁场强度为：A. 正比于dLB. 反比于dLC. 与dL无关D. 不能确定解析：正确答案是A. 正比于dL。

根据比奥—萨法尔定律，电流元所产生的磁场强度与电流元的长度成正比。

因此，在坐标原点处产生的磁场强度正比于dL的长度。

二、易错点解析1. 比较磁场与电场，它们之间的区别是什么？解析：磁场与电场有很多相似之处，但也存在一些重要的区别。

首先，电场是由电荷产生的，而磁场则是由电流产生的。

其次，电场的作用力是沿着电场线方向的，而磁场的作用力则是垂直于磁场线和运动方向的。

此外，电场力可以做功，而磁场力不做功。

最后，电场线是从正电荷流向负电荷的，而磁场线则是从磁北极流向磁南极的。

2. 磁场线的方向如何确定？解析：磁场线的方向可以通过一根理想磁针（无质量、可自由旋转）的指北行为来确定。

理想磁针会指向磁场中的磁南极，因此，磁场线的方向是从磁北极指向磁南极的。

3. 磁场线的密度与磁场强度之间有何关系？解析：磁场线的密度与磁场强度有一定的关系。

高考物理电磁学知识点之磁场易错题汇编含答案

高考物理电磁学知识点之磁场易错题汇编含答案一、选择题1．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A．2F B．1.5F C．0.5F D．02．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小3．如图所示，边长为L的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab边中点和ac边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F2 。

已知重力加速度为g，则导线框的质量为A ．2123F F g+ B ．2123F F g- C ．21F F g- D ．21F F g+ 4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A ．其轨迹对应的圆心角越大B ．其在磁场区域运动的路程越大C ．其射出磁场区域时速度的偏向角越大D ．其在磁场中的运动时间越长5．有关洛伦兹力和安培力的描述，正确的是（） A ．通电直导线在匀强磁场中一定受到安培力的作用 B ．安培力是大量运动电荷所受洛伦兹力的宏观表现 C ．带电粒子在匀强磁场中运动受到的洛伦兹力做正功 D ．通电直导线在磁场中受到的安培力方向与磁场方向平行6．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a 、长为c 的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e 的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U ，以此控制屏幕的熄灭．则元件的（）A ．前表面的电势比后表面的低B ．前、后表面间的电压U 与υ无关C ．前、后表面间的电压U 与c 成正比D ．自由电子受到的洛伦兹力大小为eUa7．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n ＝20，总电阻R ＝2.5Ω，边长L ＝0.3m ，处在两个半径均为r ＝0.1m 的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B 1垂直水平面向外；B 2垂直水平面向里，B 1、B 2随时间t 的变化如图乙所示，线框一直处于静止状态，计算过程中取π3 ，下列说法正确的是（）A ．线框具有向左的运动趋势B ．t ＝0时刻穿过线框的磁通量为0.5WbC ．t ＝0.4s 时刻线框中感应电动势为1.5VD ．0－0.6s 内通过线框横截面电荷量为0.018C8．如图所示，ABC 为与匀强磁场垂直的边长为a 的等边三角形，比荷为em的电子以速度v 0从A 点沿AB 边射出（电子重力不计），欲使电子能经过AC 边，磁感应强度B 的取值为A ．B ＜3mv aeB ．B ＜2mv aeC ．B ＞3mv aeD ．B ＞2mv ae9．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动和平动，当导线通入图示方向的电流I 时，从上往下看，导线的运动情况是（）A ．顺时针方向转动，同时下降B ．顺时针方向转动，同时上升C ．逆时针方向转动，同时下降D ．逆时针方向转动，同时上升10．如图所示，地面附近某真空环境中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带正电的油滴，沿着一条与竖直方向成α角的直线MN 运动，由此可以判断A．匀强电场方向一定是水平向左B．油滴沿直线一定做匀加速运动C．油滴可能是从N点运动到M点D．油滴一定是从N点运动到M点11．如图，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是（）A．桌面对磁铁的支持力增大B．桌面对磁铁的支持力减小C．桌面对磁铁的支持力不变D．以上说法都有可能12．如图所示，直线MN上方有垂直纸面向里的匀强磁场，电子1从磁场边界上的a点垂直MN且垂直磁场方向射入磁场，经t1时间从b点离开磁场．之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场，经t2时间从a、b连线的中点c离开磁场，则12tt为( )A．23B．2C．32D．313．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是()A．m a>m b>m c B．m b>m a>m cC ．m c >m a >m bD ．m c >m b >m a14．研究放射性元素射线性质的实验装置如图所示．两块平行放置的金属板A 、B 分别与电源的两极a 、b 连接，放射源发出的射线从其上方小孔向外射出．则A ．a 为电源正极，到达A 板的为α射线B ．a 为电源正极，到达A 板的为β射线C ．a 为电源负极，到达A 板的为α射线D ．a 为电源负极，到达A 板的为β射线15．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A ．B ．C ．D ．16．如图所示为质谱仪的原理图，一束粒子流由左端平行于P 1、P 2射入，粒子沿直线通过速度选择器，已知速度选择器的电场强度为E ，磁感应强度为B 1.粒子由狭缝S 0进入匀强磁场B 2后分为三束，它们的轨道半径关系为132r r r =<，不计重力及粒子间的相互作用力，则下列说法中正确的是（）A ．P 1极板带负电B ．能通过狭缝S 0的带电粒子的速率等于1B EC．三束粒子在磁场B2中运动的时间相等D．粒子1的比荷11qm大于粒子2的比荷22qm 17．电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(单位时间内通过管内某横截面的流体的体积)。

高考物理电磁学知识点之磁场易错题汇编含解析

高考物理电磁学知识点之磁场易错题汇编含解析一、选择题1．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．2．科学实验证明，足够长通电直导线周围某点的磁感应强度大小IB kl=，式中常量k>0，I为电流强度，l为该点与导线的距离。

如图所示，两根足够长平行直导线分别通有电流3I和I（方向已在图中标出），其中a、b为两根足够长直导线连线的三等分点，O为两根足够长直导线连线的中点，下列说法正确的是( )A．a点和b点的磁感应强度方向相同B．a点的磁感应强度比O点的磁感应强度小C．b点的磁感应强度比O点的磁感应强度大D．a点和b点的磁感应强度大小之比为5：73．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60︒角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶14．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A ．该束粒子带负电B ．速度选择器的P 1极板带负电C ．在B 2磁场中运动半径越大的粒子，质量越大D ．在B 2磁场中运动半径越大的粒子，比荷qm越小 5．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

高中物理带电粒子在磁场中的运动易错剖析含解析

高中物理带电粒子在磁场中的运动易错剖析含解析一、带电粒子在磁场中的运动专项训练1．如图所示，两条竖直长虚线所夹的区域被线段MN 分为上、下两部分，上部分的电场方向竖直向上，下部分的电场方向竖直向下，两电场均为匀强电场且电场强度大小相同。

挡板PQ 垂直MN 放置，挡板的中点置于N 点。

在挡板的右侧区域存在垂直纸面向外的匀强磁场。

在左侧虚线上紧靠M 的上方取点A，一比荷qm=5×105C/kg 的带正电粒子，从A 点以v 0=2×103m/s 的速度沿平行MN 方向射入电场，该粒子恰好从P 点离开电场，经过磁场的作用后恰好从Q 点回到电场。

已知MN 、PQ 的长度均为L=0.5m ，不考虑重力对带电粒子的影响，不考虑相对论效应。

(1)求电场强度E 的大小； (2)求磁感应强度B 的大小；(3)在左侧虚线上M 点的下方取一点C ，且CM=0.5m ，带负电的粒子从C 点沿平行MN 方向射入电场，该带负电粒子与上述带正电粒子除电性相反外其他都相同。

若两带电粒子经过磁场后同时分别运动到Q 点和P 点，求两带电粒子在A 、C 两点射入电场的时间差。

【答案】(1) 16/N C (2) 21.610T -⨯ (3) 43.910s -⨯ 【解析】【详解】（1）带正电的粒子在电场中做类平抛运动，有：L=v 0t2122L qE t m = 解得E=16N/C（2）设带正电的粒子从P 点射出电场时与虚线的夹角为θ，则：0tan v qE t mθ=可得θ=450粒子射入磁场时的速度大小为2v 0粒子在磁场中做匀速圆周运动：2v qvB m r=由几何关系可知2r L = 解得B=1.6×10-2T（3）两带电粒子在电场中都做类平抛运动，运动时间相同；两带电粒子在磁场中都做匀速圆周运动，带正电的粒子转过的圆心角为32π，带负电的粒子转过的圆心角为2π；两带电粒子在AC两点进入电场的时间差就是两粒子在磁场中的时间差；若带电粒子能在匀强磁场中做完整的圆周运动，则其运动一周的时间22r mTv qBππ==；带正电的粒子在磁场中运动的时间为：4135.910s4t T-==⨯；带负电的粒子在磁场中运动的时间为：4212.010s4t T-==⨯带电粒子在AC两点射入电场的时间差为4123.910t t t s-∆=-=⨯2．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)LTπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R 1，则0102qv B m v R =由几何关系：222113()()22L L R R =+- 解得0mv B qL=（2）粒子P 从O 003L v t =01122y L v t = 解得03y v =设合速度为v ，与竖直方向的夹角为α，则：0tan 3yv v α== 则=3πα003sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得233L R =右侧磁场沿初速度方向的宽度应该满足的条件为223cos 2d R R L α≥+=；由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t vπα--=解得()min6323L T v π+=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，在长度足够长、宽度d=5cm 的区域MNPQ 内，有垂直纸面向里的水平匀强磁场，磁感应强度B=0.33T ．水平边界MN 上方存在范围足够大的竖直向上的匀强电场，电场强度E=200N/C ．现有大量质量m=6.6×10﹣27kg 、电荷量q=3.2×10﹣19C 的带负电的粒子，同时从边界PQ 上的O 点沿纸面向各个方向射入磁场，射入时的速度大小均为V=1.6×106m/s ，不计粒子的重力和粒子间的相互作用．求：(1)求带电粒子在磁场中运动的半径r ；(2)求与x 轴负方向成60°角射入的粒子在电场中运动的时间t ；(3)当从MN 边界上最左边射出的粒子离开磁场时，求仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围，并写出此时这些粒子所在位置构成的图形的曲线方程．【答案】（1）r=0.1m （2）43.310t s -=⨯ （3）3060~ 曲线方程为222x y R +=(30.1,0.120R m m x m =≤≤) 【解析】【分析】【详解】（1）洛伦兹力充当向心力，根据牛顿第二定律可得2v qvB m r=，解得0.1r m =（2）粒子的运动轨迹如图甲所示，由几何关系可知，在磁场中运动的圆心角为30°，粒子平行于场强方向进入电场，粒子在电场中运动的加速度qE a m= 粒子在电场中运动的时间2v t a= 解得43.310t s -=⨯（3）如图乙所示，由几何关系可知，从MN 边界上最左边射出的粒子在磁场中运动的圆心角为60°，圆心角小于60°的粒子已经从磁场中射出，此时刻仍在磁场中的粒子运动轨迹的圆心角均为60°，则仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围为30°~60° 所有粒子此时分别在以O 点为圆心，弦长0.1m 为半径的圆周上，曲线方程为22x y R += 30.1,0.120R m m x m ⎛⎫=≤≤ ⎪ ⎪⎝⎭【点睛】带电粒子在组合场中的运动问题，首先要运用动力学方法分析清楚粒子的运动情况，再选择合适方法处理．对于匀变速曲线运动，常常运用运动的分解法，将其分解为两个直线的合成，由牛顿第二定律和运动学公式结合求解；对于磁场中圆周运动，要正确画出轨迹，由几何知识求解半径4．在如图甲所示的直角坐标系中，两平行极板MN 垂直于y 轴，N 板在x 轴上且其左端与坐标原点O 重合，极板长度l =0.08m ，板间距离d =0.09m ，两板间加上如图乙所示的周期性变化电压，两板间电场可看作匀强电场．在y 轴上(0，d /2)处有一粒子源，垂直于y 轴连续不断向x 轴正方向发射相同的带正电的粒子，粒子比荷为qm=5×107C ／kg ，速度为v 0=8×105m/s ．t =0时刻射入板间的粒子恰好经N 板右边缘打在x 轴上.不计粒子重力及粒子间的相互作用，求:(1)电压U 0的大小；(2)若沿x 轴水平放置一荧光屏，要使粒子全部打在荧光屏上，求荧光屏的最小长度； (3)若在第四象限加一个与x 轴相切的圆形匀强磁场，半径为r =0.03m ，切点A 的坐标为(0.12m ，0)，磁场的磁感应强度大小B =23T ，方向垂直于坐标平面向里．求粒子出磁场后与x 轴交点坐标的范围．【答案】(1)40 2.1610V U =⨯ (2)0.04m x ∆= (3)0.1425m x ≥【解析】【分析】【详解】(1)对于t =0时刻射入极板间的粒子：0l v T = 7110T s -=⨯211()22T y a =2y T v a= 22yT y v = 122dy y =+ Eq ma =U E d=解得：40 2.1610V U =⨯(2)2Tt nT =+时刻射出的粒子打在x 轴上水平位移最大：032A T x v = 所放荧光屏的最小长度A x x l ∆=-即：0.04x m ∆= (3)不同时刻射出极板的粒子沿垂直于极板方向的速度均为v y .速度偏转角的正切值均为：0tan y v v β=37β=cos37v v=6110m/s v =⨯即：所有的粒子射出极板时速度的大小和方向均相同.2v qvB m R=0.03m R r ==由分析得，如图所示，所有粒子在磁场中运动后发生磁聚焦由磁场中的一点B 离开磁场.由几何关系，恰好经N 板右边缘的粒子经x 轴后沿磁场圆半径方向射入磁场，一定沿磁场圆半径方向射出磁场；从x 轴射出点的横坐标：tan 53C A Rx x ︒=+0.1425m C x =.由几何关系，过A 点的粒子经x 轴后进入磁场由B 点沿x 轴正向运动. 综上所述，粒子经过磁场后第二次打在x 轴上的范围为：0.1425m x ≥5．如图所示，半径r =0.06m 的半圆形无场区的圆心在坐标原点O 处，半径R =0.1m ，磁感应强度大小B =0.075T 的圆形有界磁场区的圆心坐标为（0，0.08m ），平行金属板MN 的极板长L =0.3m 、间距d =0.1m ，极板间所加电压U =6.4x102V ，其中N 极板收集到的粒子全部中和吸收．一位于O 处的粒子源向第一、二象限均匀地发射速度为v 的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x 轴正方向，已知粒子在磁场中的运动半径R 0=0.08m ，若粒子重力不计、比荷qm=108C/kg 、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6．（1）求粒子的发射速度v 的大小；（2）若粒子在O 点入射方向与x 轴负方向夹角为37°，求它打出磁场时的坐标：（3）N板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s；（2）（0，0.18m）；（3）29%【解析】【详解】（1）由洛伦兹力充当向心力，即qvB=m2vR可得：v=6×105m/s；（2）若粒子在O点入射方向与x轴负方向夹角为37°，作出速度方向的垂线与y轴交于一点Q，根据几何关系可得PQ=0.0637cos=0.08m，即Q为轨迹圆心的位置；Q到圆上y轴最高点的距离为0.18m-0.0637sin=0.08m，故粒子刚好从圆上y轴最高点离开；故它打出磁场时的坐标为（0，0.18m）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y，由带电粒子在电场中偏转的规律得：y=12at2…①a=qEm=qUmd…②t=Lv…③由①②③解得：y=0.08m设此粒子射入时与x轴的夹角为α，则由几何知识得：y=r sinα+R0-R0cosα可知tanα=43，即α=53°比例η=53180︒×100%=29%6．长为L的平行板电容器沿水平方向放置，其极板间的距离为d，电势差为U，有方向垂直纸面向里的磁感应强度大小为B的匀强磁场．荧光屏MN与电场方向平行，且到匀强电、磁场右侧边界的距离为x，电容器左侧中间有发射质量为m带＋q的粒子源，如图甲所示．假设a、b、c三个粒子以大小不等的初速度垂直于电、磁场水平射入场中，其中a 粒子沿直线运动到荧光屏上的O点；b粒子在电、磁场中向上偏转；c粒子在电、磁场中向下偏转．现将磁场向右平移与电场恰好分开，如图乙所示．此时，a、b、c粒子在原来位置上以各自的原速度水平射入电场，结果a粒子仍恰好打在荧光屏上的O点；b、c中有一个粒子也能打到荧光屏，且距O点下方最远；还有一个粒子在场中运动时间最长，且打到电容器极板的中点．求：(1)a粒子在电、磁场分开后，再次打到荧光屏O点时的动能；(2)b，c粒子中打到荧光屏上的点与O点间的距离(用x、L、d表示)；(3)b，c中打到电容器极板中点的那个粒子先、后在电场中，电场力做功之比．【答案】(1)242222222akL B d q m UEmB d= (2)1()2xy dL=+ (3)11224==5UqyW dUqW yd【解析】【详解】据题意分析可作出abc三个粒子运动的示意图，如图所示．(1) 从图中可见电、磁场分开后，a 粒子经三个阶段：第一，在电场中做类平抛运动；第二，在磁场中做匀速圆周运动；第三，出磁场后做匀速直线运动到达O 点，运动轨迹如图中Ⅰ所示．Uq Bqv d=， BdU v =， L LBd t v U==， 222122a Uq L B qdy t dm mU ==， 21()2a a k U U qy E m d Bd=- 242222222a k L B d q m U E mB d= (2) 从图中可见c 粒子经两个阶段打到荧光屏上．第一，在电场中做类平抛运动；第二，离开电场后做匀速直线运动打到荧光屏上，运动轨迹如图中Ⅱ所示．设c 粒子打到荧光屏上的点到O 点的距离为y ，根据平抛运动规律和特点及几何关系可得12=122dy L L x +， 1()2x y d L =+(3) 依题意可知粒子先后在电场中运动的时间比为t 1=2t 2如图中Ⅲ的粒子轨迹，设粒子先、后在电场中发生的侧移为y 1，y 22111·2Uq y t md =，11y Uq v t md =122221·2y Uq t m y t dv +=，22158qU y t md=， 124=5y y ， 11224==5Uqy W d Uq W y d7．如图所示，在竖直平面内建立直角坐标系，y 轴沿竖直方向．在x = L 到x =2L 之间存在竖直向上的匀强电场和垂直坐标平面向里的匀强磁场，一个比荷（qm）为k 的带电微粒从坐标原点以一定初速度沿+x 方向抛出，进入电场和磁场后恰好在竖直平面内做匀速圆周运动，离开电场和磁场后，带电微粒恰好沿+x 方向通过x 轴上x =3L 的位置，已知匀强磁场的磁感应强度为B ，重力加速度为g ．求：（1）电场强度的大小；（2）带电微粒的初速度；（3）带电微粒做圆周运动的圆心坐标．【答案】（1）g k （2）2gkB（3）2222232(,)28g k B L L k B g -【解析】【分析】【详解】（1）由于粒子在复合场中做匀速圆周运动，则：mg =qE ，又=qk m解得g E k=（2）由几何关系：2R cos θ=L ，粒子做圆周运动的向心力等于洛伦兹力：2v qvB m r= ；由cos y v vθ=在进入复合场之前做平抛运动：y gt =v0L v t =解得02g v kB=（3）由212h gt = 其中2kBL t g = ，则带电微粒做圆周运动的圆心坐标：'32O x L =； 222'222sin 8O g k B L y h R k B g θ=-+=-8．如图所示，真空中有一个半径r=0.5m 的圆柱形匀强磁场区域，磁场的磁感应强度大小B=2×10-3T ，方向垂直于纸面向外，x 轴与圆形磁场相切于坐标系原点O ，在x=0.5m 和x=1.5m 之间的区域内有一个方向沿y 轴正方向的匀强电场区域，电场强E=1.5×103N/C ，在x=1.5m 处竖有一个与x 轴垂直的足够长的荧光屏，一粒子源在O 点沿纸平面向各个方向发射速率相同、比荷9110qm=⨯C/kg 的带正电的粒子，若沿y 轴正方向射入磁场的粒子恰能从磁场最右侧的A 点沿x 轴正方向垂直进入电场，不计粒子的重力及粒子间的相互作用和其他阻力．求：(1)粒子源发射的粒子进入磁场时的速度大小；(2)沿y 轴正方向射入磁场的粒子从射出到打到荧光屏上的时间(计算结果保留两位有效数字)；(3)从O 点处射出的粒子打在荧光屏上的纵坐标区域范围．【答案】（1）61.010/v m s =⨯；（2）61.810t s -=⨯；（3）0.75 1.75m y m ≤≤ 【解析】【分析】（1）粒子在磁场中做匀速圆周运动，由几何关系确定半径，根据2v qvB m R=求解速度；（2）粒子在磁场中运动T/4，根据周期求解在磁场中的运动时间；在电场中做类平抛运动，根据平抛运动的规律求解在电场值的时间；（3）根据牛顿第二定律结合运动公式求解在电场中的侧移量，从而求解从O 点处射出的粒子打在荧光屏上的纵坐标区域范围．【详解】（1）由题意可知，粒子在磁场中的轨道半径为R=r=0.5m ，由2v qvB mR= 进入电场时qBR v m = 带入数据解得v=1.0×106m/s（2）粒子在磁场中运动的时间61121044R t s v ππ-=⨯=⨯ 粒子从A 点进入电场做类平抛运动，水平方向的速度为v ，所以在电场中运动的时间62 1.010xt s v-==⨯ 总时间6612110 1.8104t t t s s π--⎛⎫=+=+⨯=⨯⎪⎝⎭（3）沿x 轴正方向射入电场的粒子，在电场中的加速度大小121.510/qEa m s m==⨯ 在电场中侧移：2121261111.5100.7522110y at m m ⎛⎫==⨯⨯⨯= ⎪⨯⎝⎭打在屏上的纵坐标为0.75；经磁场偏转后从坐标为（0,1）的点平行于x 轴方向射入电场的粒子打在屏上的纵坐标为1.75；其他粒子也是沿x 轴正方向平行的方向进入电场，进入电场后的轨迹都平行，故带电粒子打在荧光屏上的纵坐标区域为0.75≤y≤1.75.9．如图，直线MN 上方有平行于纸面且与MN成45。

高考物理新电磁学知识点之磁场易错题汇编及解析

高考物理新电磁学知识点之磁场易错题汇编及解析一、选择题1．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是（）A．B． C．D．2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l3．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大4．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B。

当通以从左到右的恒定电流I时，金属材料上、下表面电势分别为φ1、φ2。

该金属材料垂直电流方向的截面为长方形，其与磁场垂直的边长为a、与磁场平行的边长为b，金属材料单位体积内自由电子数为n，元电荷为e。

那么A．12IB enbϕϕ-=B．12IB enbϕϕ-=-C．12IB enaϕϕ-=D．12IB enaϕϕ-=-5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．如图，一正方体盒子处于竖直向上匀强磁场中，盒子边长为L，前后面为金属板，其余四面均为绝缘材料，在盒左面正中间和底面上各有一小孔（孔大小相对底面大小可忽略），底面小孔位置可在底面中线MN间移动，让大量带电液滴从左侧小孔以某一水平速度进入盒内，若在正方形盒子前后表面加一恒定电压U，可使得液滴恰好能从底面小孔通过，测得小孔到M点的距离为d，已知磁场磁感强度为B，不考虑液滴之间的作用力，不计一切阻力，则以下说法正确的是（）A ．液滴一定带正电B ．所加电压的正极一定与正方形盒子的后表面连接C ．液滴从底面小孔通过时的速度为g v d L =D ．恒定电压为U Bd Lg =7．在绝缘水平面上方均匀分布着方向与水平向右成60︒斜向上的匀强磁场，一通有如图所示的恒定电流I 的金属方棒，在安培力作用下水平向右做匀速直线运动。

高中物理带电粒子在磁场中的运动易错题知识归纳总结含答案解析

高中物理带电粒子在磁场中的运动易错题知识归纳总结含答案解析一、带电粒子在磁场中的运动压轴题1．如图所示，在xOy 坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。

第Ⅳ象限内（含坐标轴）有垂直坐标平面向里的匀强磁场，第Ⅲ象限内有沿x 轴正向、电场强度大小为E 的匀强磁场。

一质量为m 、电荷量为q 的带正电粒子，从x 轴上的P 点以大小为v 0的速度垂直射入电场，不计粒子重力和空气阻力，P 、O两点间的距离为202mv qE。

（1）求粒子进入磁场时的速度大小v 以及进入磁场时到原点的距离x ；（2）若粒子由第Ⅳ象限的磁场直接回到第Ⅲ象限的电场中，求磁场磁感应强度的大小需要满足的条件。

【答案】（102v ；20mv qE（2）0(21)EB +≥【解析】【详解】（1）由动能定理有：2220011222mv qE mv mv qE ⋅=- 解得：v 20设此时粒子的速度方向与y 轴负方向夹角为θ，则有cosθ＝022v v =解得：θ＝45° 根据tan 21xyθ=⋅=，所以粒子进入磁场时位置到坐标原点的距离为PO 两点距离的两倍，故20mv x qE=（2）要使粒子由第Ⅳ象限的磁场直接回到第Ⅲ象限的电场中，其临界条件是粒子的轨迹与x 轴相切，如图所示，由几何关系有：s＝R+R sinθ又：2v qvB mR=解得：(21)EBv+=故(21)EB+≥2．如图所示，同轴圆形区域内、外半径分别为R1＝1 m、R2＝3m，半径为R1的圆内分布着B1＝2.0 T的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B2＝0.5 T的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d＝3cm，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P点由静止释放，经加速后通过右板小孔Q，垂直进入环形磁场区域．已知点P、Q、O在同一水平线上，粒子比荷4×107C/kg，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？(2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O，则加速电压为多大？(3) 从P点出发开始计时，在满足第(2)问的条件下，粒子到达O点的时刻．【答案】(1) r1<1m. (2) U＝3×107V. (3) t=(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)【解析】【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径；（2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O、O3、Q共线且水平，粒子在两磁场中的半径分别为r2、r3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB＝m2 v r得r＝mvqB易知r3＝4r2且满足(r2＋r3)2＝(R2－r2)2＋r32解得r2＝34m，r3＝3m又由动能定理有qU＝12mv2代入数据解得U＝3×107V.(3)带电粒子从P到Q的运动时间为t1，则t1满足12v t1＝d得t1＝10－9s令∠QO2O3＝θ，所以cosθ＝0.8，θ＝37°(反三角函数表达亦可)圆周运动的周期T＝2mqBπ故粒子从Q孔进入磁场到第一次到O点所用的时间为8221372180532610360360m mt sqB qBππ-⨯⨯⨯－＝＋＝考虑到周期性运动，t 总＝t 1＋t 2＋k(2t 1＋2t 2)＝(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…)．3．如图，平面直角坐标系中，在，y ＞0及y＜-32L 区域存在场强大小相同，方向相反均平行于y 轴的匀强电场，在-32L ＜y ＜0区域存在方向垂直于xOy 平面纸面向外的匀强磁场，一质量为m ，电荷量为q 的带正电粒子，经过y 轴上的点P 1（0，L ）时的速率为v 0，方向沿x 轴正方向，然后经过x 轴上的点P 2（32L ，0）进入磁场．在磁场中的运转半径R =52L （不计粒子重力），求：（1）粒子到达P 2点时的速度大小和方向；（2）EB；（3）粒子第一次从磁场下边界穿出位置的横坐标；（4）粒子从P 1点出发后做周期性运动的周期．【答案】（1）53v 0，与x 成53°角；（2）043v ；（3）2L ；（4）()04053760L v π+．【解析】【详解】（1）如图，粒子从P 1到P 2做类平抛运动，设到达P 2时的y 方向的速度为v y ，由运动学规律知32L =v 0t 1，L =2y v t 1可得t 1=032L v ，v y =43v 0故粒子在P 2的速度为v53v 0 设v 与x 成β角，则tan β=y v v =43，即β=53°；（2）粒子从P 1到P 2，根据动能定理知qEL =12mv 2-12mv 02可得 E =2089mv qL粒子在磁场中做匀速圆周运动，根据qvB =m 2v R解得：B =mv qR =05352m v q L ⨯⨯=023mv qL解得：43v E B =；（3）粒子在磁场中做圆周运动的圆心为O ′，在图中，过P 2做v 的垂线交y =-32L 直线与Q ′点，可得： P 2O ′=3253L cos =52L =r故粒子在磁场中做圆周运动的圆心为O ′，因粒子在磁场中的轨迹所对圆心角α=37°，故粒子将垂直于y =-32L 直线从M 点穿出磁场，由几何关系知M 的坐标x =32L +（r -r cos37°）=2L ；（4）粒子运动一个周期的轨迹如上图，粒子从P 1到P 2做类平抛运动：t 1=032Lv在磁场中由P 2到M 动时间：t 2=372360r v π︒⨯=037120Lv π 从M 运动到N ，a =qE m =289v L则t 3=v a =0158L v 则一个周期的时间T =2（t 1+t 2+t 3）=()04053760Lv π+．4．如图所示，在矩形区域abcd 内充满垂直纸面向里的匀强磁场，磁感应强度为B 。

备战2024年高考物理考试易错点11 磁场(4大陷阱)(解析版)

易错分析：错选 A，理由是洛伦兹力不做
V0
f qvB
θ
V
A
mg
功，不改变小球的运动状态，故仍落在 A 点。
【答案】C
解析：事实上洛伦兹力虽不做功，俣可以改变小球的运动状态，可以改变速度的方向，
小球做曲线运动，在运动中任一位置受力如图所示，小球此时受到了斜向上的洛伦兹力的作
用，小球在竖直方向的加速度 a y
·qE m
·t2
偏转角φ满足：tan φ＝vy ＝qEt vx mv0
半径：r＝mv qB
周期：T＝2πm qB
偏移距离 y 和偏转角φ要结合圆的几何关系利用圆周运动规律讨论求解
t＝ x v0
变化
t＝ φ T＝φm 2π Bq 不变
易错点四：不能正确分析带电粒子在磁场中的临界问题 1.解题关键点（1）关注题目中的“恰好”“最大”“最高”“至少”等关键词语，作为解题的切入点. （2）关注涉及临界点条件的几个结论: ①粒子刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切； ②当速度� 一定时，弧长越长，圆心角越大，则粒子在有界磁场中运动的时间越长； ③当速度� 变化时，圆心角越大，对应的运动时间越长. 2.一般思维流程
mg
qvB cos ＜g m
，故小球平抛的时间将增加，落点
应在 A 点的右侧．所以选项 C 对．
【例 2】如图所示，一个带正电荷的物体从粗糙斜面顶
面底端时的速度为 V，若再加上一个垂直纸面指向读者的磁
V
体滑到底端时的速度将（）
θ
A．大于 V B．小于 V
C．等于 V D．不能确
端滑到斜场，则物
定
【变式 1-1】．如图所示，光滑半圆形轨道与光滑斜面轨道在 B

磁场中的易错题剖析

间较长．
错解原因
错误地认为带电粒子在磁场中做圆，粒子运动的
周运动的速度不变，由周期公式丁一
半径大，用时间长．所
（
Ｄ．Ｔ
力为零．该区域时存在的另一匀强磁场的磁感则融
应强度Ｂ大小可能为
。
上、的损耗下动
Ｔ，Ｂ、Ｄ故ｃ、导致粒子的速度减小，果使得回旋半径按比例减结
小，期并不改变．周
Ｂ的最小值，，Ｂｓ０一Ｂｉ６。一ｎ
厶
，
磁场，感应强度Ｂ一ｌＴ磁．
位于纸面内的细直导线，长Ｌ＝１１，有Ｉ１Ａ的恒Ｉ通Ｔ一定电流．当导线与Ｂ成６。０
夹角时．现其受到的安培发
图１
所以带电粒子在匀强磁场中的回旋周期与回旋半径成正比，因为上半部分径迹的半径较大，以所需时所
均正确．
点评
在处理本题时要注意对基本概念和基本
点评回旋加速器的过程恰好与本题所述过程相反．回旋加速器中粒子不断地被加速，是粒子在但磁场中的圆周运动周期不变．三、对状态把握的不清造成的错解
错解
很多同学只选Ｃ认为合磁感应强度为零．
导线才不受安培力韵作用，选ＢＤ漏、．
错解原因出现错误的主要原因是忘记考虑当

高考物理电磁学知识点之磁场易错题汇编及解析(1)

高考物理电磁学知识点之磁场易错题汇编及解析(1)一、选择题1．如图，放射源放在铅块上的细孔中，铅块上方有匀强磁场，磁场方向垂直于纸面向外．已知放射源放出的射线有α、β、γ三种．下列判断正确的是A．甲是α射线，乙是γ射线，丙是β射线B．甲是β射线，乙是γ射线，丙是α射线C．甲是γ射线，乙是α射线，丙是β射线D．甲是α射线，乙是β射线，丙是γ射线2．如图所示，在垂直纸面向里的匀强磁场边界上，有两个质量、电荷量均相等的正、负离子（不计重力），从O点以相同的速度射入磁场中，射入方向均与边界成θ角，则正、负离子在磁场中运动的过程，下列判断正确的是A．运动的轨道半径不同B．重新回到磁场边界时速度大小和方向都相同C．运动的时间相同D．重新回到磁场边界的位置与O点距离不相等3．如图所示，用一细线悬挂一根通电的直导线ab（忽略外围电路对导线的影响），放在螺线管正上方处于静止状态，与螺线管轴线平行，可以在空中自由转动，导线中的电流方向由a指向b。

现给螺线管两端接通电源后（螺线管左端接正极），关于导线的受力和运动情况，下列说法正确的是（）A．在图示位置导线a、b两端受到的安培力方向相反导线ab始终处于静止B．从上向下看，导线ab从图示位置开始沿逆时针转动C．在图示位置，导线a、b两端受到安培力方向相同导线ab摆动D．导线ab转动后，第一次与螺线管垂直瞬间，所受安培力方向向上4．如图，一正方体盒子处于竖直向上匀强磁场中，盒子边长为L，前后面为金属板，其余四面均为绝缘材料，在盒左面正中间和底面上各有一小孔（孔大小相对底面大小可忽略），底面小孔位置可在底面中线MN间移动，让大量带电液滴从左侧小孔以某一水平速度进入盒内，若在正方形盒子前后表面加一恒定电压U，可使得液滴恰好能从底面小孔通过，测得小孔到M点的距离为d，已知磁场磁感强度为B，不考虑液滴之间的作用力，不计一切阻力，则以下说法正确的是（）A．液滴一定带正电B．所加电压的正极一定与正方形盒子的后表面连接C．液滴从底面小孔通过时的速度为g v dL =D．恒定电压为U Bd Lg=5．教师在课堂上做了两个小实验，让小明同学印象深刻。

高三物理学习中的错题集锦与解析

高三物理学习中的错题集锦与解析物理学习是高三学生面临的一项重要任务，然而，在学习过程中，我们难免会遇到一些难题，甚至出现错题。

本文将围绕高三物理学习中的错题集锦与解析展开讨论，帮助同学们更好地掌握物理知识。

一、电磁学中的错题与解析1. 题目：在电磁铁两极之间，距离越近吸力越大的现象是由什么引起的？错误分析：有些同学认为距离越近，磁场强度越大，从而产生吸力越大的现象。

解析：实际上，这种现象是由于磁感应强度的空间变化引起的。

在电磁铁两极附近，磁感应强度变化较大，从而产生了吸力越大的效果。

2. 题目：一只电动机，如果电源电压不变，导线中的电流增大，电动机转速会如何变化？错误分析：有些同学认为电流增大，磁场强度增大，电动机转速会变快。

解析：实际上，电动机转速与磁场强度无直接关系，而是与电流大小成正比。

因此，当导线中的电流增大时，电动机转速会增大。

二、力学中的错题与解析1. 题目：质量为m的物体在竖直向下的匀加速运动中，重力与处在该物体上的支持力之间的关系是什么？错误分析：有些同学认为物体受到的重力大于支持力。

解析：根据牛顿第二定律，物体在竖直向下的匀加速运动中，重力与支持力相等，这是物体保持平衡的基本条件。

2. 题目：一质点在做圆周运动，速度大小不变，但方向不断变化，这种运动的性质是什么？错误分析：有些同学认为这是匀速运动。

解析：实际上，这种运动是非匀速运动，因为质点的速度方向在不断变化，而匀速运动是指速度大小与方向均不变。

三、光学中的错题与解析1. 题目：将橙色的光通过一个三棱镜折射后，会发生什么现象？错误分析：有些同学认为橙色光在三棱镜中会发生全反射。

解析：实际上，橙色光在三棱镜中会发生折射，因为它的折射率小于三棱镜的折射率，不会发生全反射的现象。

2. 题目：平行光通过一块凸透镜后会发生什么现象？错误分析：有些同学认为平行光通过凸透镜后会发生发散。

解析：实际上，平行光通过凸透镜会发生会聚，形成一个实像。

高中物理带电粒子在磁场中的运动易错剖析及解析

高中物理带电粒子在磁场中的运动易错剖析及解析一、带电粒子在磁场中的运动专项训练1．如图所示，虚线MN 沿竖直方向，其左侧区域内有匀强电场（图中未画出）和方向垂直纸面向里，磁感应强度为B 的匀强磁场，虚线MN 的右侧区域有方向水平向右的匀强电场．水平线段AP 与MN 相交于O 点．在A 点有一质量为m ，电量为+q 的带电质点，以大小为v 0的速度在左侧区域垂直磁场方向射入，恰好在左侧区域内做匀速圆周运动，已知A 与O 点间的距离为03mv qB ，虚线MN 右侧电场强度为3mgq，重力加速度为g ．求：（1）MN 左侧区域内电场强度的大小和方向；（2）带电质点在A 点的入射方向与AO 间的夹角为多大时，质点在磁场中刚好运动到O 点，并画出带电质点在磁场中运动的轨迹；（3）带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度的大小v p ．【答案】（1）mgq，方向竖直向上；（2）；（3013v ．【解析】【详解】（1）质点在左侧区域受重力、电场力和洛伦兹力作用，根据质点做匀速圆周运动可得：重力和电场力等大反向，洛伦兹力做向心力；所以，电场力qE =mg ，方向竖直向上；所以MN 左侧区域内电场强度mgE q左=，方向竖直向上；（2）质点在左侧区域做匀速圆周运动，洛伦兹力做向心力，故有：200mv Bv q R=，所以轨道半径0mv R qB=；质点经过A 、O 两点，故质点在左侧区域做匀速圆周运动的圆心在AO 的垂直平分线上，且质点从A 运动到O 的过程O 点为最右侧；所以，粒子从A 到O 的运动轨迹为劣弧；又有033AO mv d R ==；根据几何关系可得：带电质点在A 点的入射方向与AO 间的夹角1260AOd arcsin Rθ==︒；根据左手定则可得：质点做逆时针圆周运动，故带电质点在磁场中运动的轨迹如图所示：；（3）根据质点在左侧做匀速圆周运动，由几何关系可得：质点在O 点的竖直分速度00360y v v sin v =︒=，水平分速度001602x v v cos v =︒=；质点从O 运动到P 的过程受重力和电场力作用，故水平、竖直方向都做匀变速运动；质点运动到P 点，故竖直位移为零，所以运动时间023y v v t g==；所以质点在P 点的竖直分速度032yP y v v v ==，水平分速度000317322xP x v qE v v t v g v m g =+=+⋅=；所以带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度22013P yP xP v v v v =+=；2．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间；(3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1）设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.3．如图所示，一匀强磁场磁感应强度为B；方向向里，其边界是半径为R的圆，AB为圆的一直径.在A点有一粒子源向圆平面内的各个方向发射质量m、电量-q的粒子，粒子重力不计．(1)有一带电粒子以的速度垂直磁场进入圆形区域，恰从B点射出．求此粒子在磁场中运动的时间．(2)若磁场的边界是绝缘弹性边界(粒子与边界碰撞后将以原速率反弹)，某粒子沿半径方向射入磁场，经过2次碰撞后回到A点，则该粒子的速度为多大?(3)若R=3cm、B=0.2T，在A点的粒子源向圆平面内的各个方向发射速度均为3×105m／s、比荷为108C／kg的粒子．试用阴影图画出粒子在磁场中能到达的区域，并求出该区域的面积(结果保留2位有效数字)．【答案】（1）（2）（3）【解析】【分析】（1）根据洛伦兹力提供向心力，求出粒子的半径，通过几何关系得出圆弧所对应的圆心角，根据周期公式，结合t=T求出粒子在磁场中运动的时间．（2）粒子径向射入磁场，必定径向反弹，作出粒子的轨迹图，通过几何关系求出粒子的半径，从而通过半径公式求出粒子的速度．（3）根据粒子的半径公式求出粒子的轨道半径，作出粒子轨迹所能到达的部分，根据几何关系求出面积．【详解】（1）由得r1=2R粒子的运动轨迹如图所示，则α＝因为周期．运动时间．（2）粒子运动情况如图所示，β＝．r2＝R tanβ＝R由得（3）粒子的轨道半径r3＝＝1.5cm粒子到达的区域为图中的阴影部分区域面积为S=πr32+2×π(2r3)2−r32=9.0×10-4m2【点睛】本题考查了带电粒子在磁场中的运动问题，需掌握粒子的半径公式和周期公式，并能画出粒子运动的轨迹图，结合几何关系求解．该题对数学几何能力要求较高，需加强这方面的训练．4．如图所示，MN为绝缘板，CD为板上两个小孔，AO为CD的中垂线，在MN的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m电荷量为q的粒子(不计重力)以某一速度从A点平行于MN的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O点)，已知图中虚线圆弧的半径为R，其所在处场强大小为E，若离子恰好沿图中虚线做圆周运动后从小孔C垂直于MN进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN 板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D 进入MN 上方的一个三角形匀强磁场，从A 点射出磁场，则三角形磁场区域最小面积为多少？MN 上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A 点出发后，第一次回到A 点所经过的总时间为多少？【答案】（1）EqRm；（2）212R ；11n +；（3）2πmR Eq 。

高考物理带电粒子在磁场中的运动易错剖析含解析

高考物理带电粒子在磁场中的运动易错剖析含解析一、带电粒子在磁场中的运动专项训练1．如图所示，在两块水平金属极板间加有电压U 构成偏转电场，一束比荷为510/qC kg m=的带正电的粒子流（重力不计），以速度v o =104m/s 沿水平方向从金属极板正中间射入两板．粒子经电场偏转后进入一具有理想边界的半圆形变化磁场区域，O 为圆心，区域直径AB 长度为L =1m ， AB 与水平方向成45°角．区域内有按如图所示规律作周期性变化的磁场，已知B 0=0. 5T ，磁场方向以垂直于纸面向外为正．粒子经偏转电场后，恰好从下极板边缘O 点与水平方向成45°斜向下射入磁场．求：（1）两金属极板间的电压U 是多大？（2）若T o =0．5s ，求t =0s 时刻射人磁场的带电粒子在磁场中运动的时间t 和离开磁场的位置．（3）要使所有带电粒子通过O 点后的运动过程中不再从AB 两点间越过，求出磁场的变化周期B o ，T o 应满足的条件．【答案】（1）100V （2）t=5210s π-⨯，射出点在AB 间离O 点0.042m （3）5010s 3T π-<⨯【解析】试题分析：（1）粒子在电场中做类平抛运动，从O 点射出使速度代入数据得U=100V （2）粒子在磁场中经过半周从OB 中穿出，粒子在磁场中运动时间射出点在AB 间离O 点（3）粒子运动周期，粒子在t=0、….时刻射入时，粒子最可能从AB 间射出如图，由几何关系可得临界时要不从AB 边界射出，应满足得考点：本题考查带电粒子在磁场中的运动2．如图所示，虚线MN 沿竖直方向，其左侧区域内有匀强电场（图中未画出）和方向垂直纸面向里，磁感应强度为B 的匀强磁场，虚线MN 的右侧区域有方向水平向右的匀强电场．水平线段AP 与MN 相交于O 点．在A 点有一质量为m ，电量为+q 的带电质点，以大小为v 0的速度在左侧区域垂直磁场方向射入，恰好在左侧区域内做匀速圆周运动，已知A 与O 点间的距离为03mv qB ，虚线MN 右侧电场强度为3mgq，重力加速度为g ．求：（1）MN 左侧区域内电场强度的大小和方向；（2）带电质点在A 点的入射方向与AO 间的夹角为多大时，质点在磁场中刚好运动到O 点，并画出带电质点在磁场中运动的轨迹；（3）带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度的大小v p ．【答案】（1）mgq，方向竖直向上；（2）；（3013v ．【解析】【详解】（1）质点在左侧区域受重力、电场力和洛伦兹力作用，根据质点做匀速圆周运动可得：重力和电场力等大反向，洛伦兹力做向心力；所以，电场力qE =mg ，方向竖直向上；所以MN 左侧区域内电场强度mgE q左=，方向竖直向上；（2）质点在左侧区域做匀速圆周运动，洛伦兹力做向心力，故有：200mv Bv q R=，所以轨道半径0mv R qB=；质点经过A 、O 两点，故质点在左侧区域做匀速圆周运动的圆心在AO 的垂直平分线上，且质点从A 运动到O 的过程O 点为最右侧；所以，粒子从A 到O 的运动轨迹为劣弧；又有033AO mv d R qB==；根据几何关系可得：带电质点在A 点的入射方向与AO 间的夹角1260AOd arcsin Rθ==︒；根据左手定则可得：质点做逆时针圆周运动，故带电质点在磁场中运动的轨迹如图所示：；（3）根据质点在左侧做匀速圆周运动，由几何关系可得：质点在O 点的竖直分速度003602y v v sin v =︒=，水平分速度001602x v v cos v =︒=；质点从O 运动到P 的过程受重力和电场力作用，故水平、竖直方向都做匀变速运动；质点运动到P 点，故竖直位移为零，所以运动时间023y v v t g==所以质点在P 点的竖直分速度03yP y v v ==，水平分速度000317322xP x v qE v v t v g v m =+==；所以带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度22013P yP xP v v v v =+=；3．如图，区域I 内有与水平方向成45°角的匀强电场1E ，区域宽度为1d ，区域Ⅱ内有正交的有界匀强磁场B 和匀强电场2E ，区域宽度为2d ，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m 、电量大小为q 的微粒在区域I 左边界的P 点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q 点穿出，其速度方向改变了30，重力加速度为g ，求：(1)区域I 和区域Ⅱ内匀强电场的电场强度12E E 、的大小. (2)区域Ⅱ内匀强磁场的磁感应强度B 的大小. (3)微粒从P 运动到Q 的时间有多长.【答案】(1)12mg E q =,2mgE q =122m gd 121626d d gd gd π+ 【解析】【详解】(1)微粒在区域I 内水平向右做直线运动，则在竖直方向上有：1sin45qE mg ︒= 求得：12mgE q=微粒在区域II 内做匀速圆周运动，则重力和电场力平衡，有：2mg qE = 求得：2mgE q=(2)粒子进入磁场区域时满足：2111cos452qE d mv ︒=2v qvB m R=根据几何关系，分析可知：222sin30d R d ==︒整理得：122m gd B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d = 1tan45mg ma ︒=2302360Rt vπ︒=⨯︒ 经整理得：112121222612126gd d d d t t t gd g gd ππ+=+=+⨯=4．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间．【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】【分析】【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远，这是一个类平抛运动的逆过程．建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22xEq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角 cos x v v α=1cos 2α=060α∴=5．核聚变是能源的圣杯，但需要在极高温度下才能实现，最大难题是没有任何容器能够承受如此高温。

高考物理带电粒子在磁场中的运动易错剖析

高考物理带电粒子在磁场中的运动易错剖析一、带电粒子在磁场中的运动专项训练1．如图所示，在一直角坐标系xoy 平面内有圆形区域，圆心在x 轴负半轴上，P 、Q 是圆上的两点，坐标分别为P （-8L ，0），Q （-3L ，0）。

y 轴的左侧空间，在圆形区域外，有一匀强磁场，磁场方向垂直于xoy 平面向外，磁感应强度的大小为B ，y 轴的右侧空间有一磁感应强度大小为2B 的匀强磁场，方向垂直于xoy 平面向外。

现从P 点沿与x 轴正方向成37°角射出一质量为m 、电荷量为q 的带正电粒子，带电粒子沿水平方向进入第一象限，不计粒子的重力。

求：（1）带电粒子的初速度；（2）粒子从P 点射出到再次回到P 点所用的时间。

【答案】(1)8qBLv m=；(2)41(1)45m t qB π=+ 【解析】【详解】(1)带电粒子以初速度v 沿与x 轴正向成37o 角方向射出，经过圆周C 点进入磁场，做匀速圆周运动，经过y 轴左侧磁场后，从y 轴上D 点垂直于y 轴射入右侧磁场，如图所示，由几何关系得：5sin37o QC L =15sin37OOQO Q L ==在y 轴左侧磁场中做匀速圆周运动，半径为1R ，11R O Q QC =+21v qvB m R=解得：8qBLv m=； (2)由公式22v qvB m R =得：2mv R qB =，解得：24R L =由24R L =可知带电粒子经过y 轴右侧磁场后从图中1O 占垂直于y 轴射放左侧磁场，由对称性，在y 圆周点左侧磁场中做匀速圆周运动，经过圆周上的E 点，沿直线打到P 点，设带电粒子从P 点运动到C 点的时间为1t5cos37o PC L =1PCt v=带电粒子从C 点到D 点做匀速圆周运动，周期为1T ，时间为2t12mT qBπ=2137360oo t T = 带电粒子从D 做匀速圆周运动到1O 点的周期为2T ，所用时间为3t22·2m mT q B qBππ== 3212t T =从P 点到再次回到P 点所用的时间为t12222t t t t =++联立解得：41145mt qB π⎛⎫=+⎪⎝⎭。
